ILVE ILO990X User manual

INSTRUCTION MANUAL
FOR 90cm BUILT-IN OVEN

OPEN 24/7
ILVE ACCESSORIES ONLINE SHOP



2
IT GB FR
IMPORTANTE
La targhetta delle caratte-
ristiche del forno è accessi-
bile anche ad apparecchio
installato. In questa targhet-
ta, visibile aprendo la porta,
sono riportati tutti i dati di
identificazione dell’appa-
recchio a cui si dovrà fare
riferimento per richiesta di
ricambi.
Durante il funzionamento
l'apparecchio diventa molto
caldo, fare attenzione a non
toccare gli elementi riscaldanti
all'interno del forno.
DEAR
CUSTOMER,
We thank you and con-
gratulate you on your
choice.
This new carefully designed
product, manufactured with
the highest quality mate-
rials, has been carefully
tested to satisfy all your
cooking demands.
We would therefore request
you to read and follow
these easy instructions
which will allow you to
obtain excellent results
right from the start.
THE MANUFACTURER
CHÈRE CLIENTE,
CHER CLIENT,
Merci et sincères félici-
tations pour le choix que
vous avez fait.
Ce nouveau produit, conçu
avec soin et fabriqué avec
des matièrs de toute
première qualité, a été
soigneusement testé pour
satisfaire toutes vos exi-
gences d’une cuisson par-
faite.
Nous vous prions de bien
vous vouloir lire et suivre
des simples instructions,
que vous permettront d’at-
teindre d’excellents ré-
sultats dès la prémière
utilisation.
LE CONSTRUCTEUR
IMPORTANT
“Il est possible d’accéder à la
plaque des caractéristiques du
four même lorsque l’appareil
est installé. Cette plaque, que
l’on voit en ouvrant la porte,
présente toutes les données
d’identification de l’appareil
qu’il est nécessaire de citer
pour toute demande de pièces
de rechange”.
Pendant le fonctionnement,
l’appareil devient très chaud :
faire attention à ne pas toucher
les éléments chauffants à
l’intérieur du four.
IMPORTANT
The oven’s data plate is
accessible even with the
oven fully installed. The
plate is visible simply by
opening the door. Always
quote the details from it to
identify the appliance when
ordering spare parts.
The appliance becomes very
hot during use. Take great
care not to touch the heating
elements inside the oven.
!
CARO
CLIENTE,
sentitamente La ringrazia-
mo e ci congratuliamo per
la scelta da Lei fatta.
Questo nuovo prodotto accu-
ratamente progettato e co-
struito con materiali di
primissima qualità, è stato
accuratamente collaudato per
poter soddisfare tutte le
esigenze di una perfetta cot-
tura. La preghiamo pertanto
di leggere e rispettare le facili
istruzioni che Le
permetteranno di raggiungere
eccellenti risultati fin dalla
primissima utilizzazione.
IL COSTRUTTORE

4
IT GB FR
INDICE
Primo utilizzo pag. 6
Pannelli autopulenti 8
Rispetto dell’ambiente 10
Frontale comandi 12-14
Istruzioni di
funzionamento:
- cottura con la funzione
“convenzione” 14
- cottura con la funzione
“ventilato” 16
- cottura alla griglia 18
Termostato 20
Timer elettronico 22
Sostituzione lampada 26
Smontaggio della
porta del forno 28
PER L’INSTALLATORE
Incasso del forno 30
Allacciamento elettrico 30
Caratteristiche tecniche 34
Dimensioni 35
CONTENTS
First use pag. 6
Self-cleaning panel 8
Respect for the
environment 10
Control panel 12-14
Instructions for use:
- conventional cooking 14
- fan cooking 16
- grill cooking 18
Thermostat 20
Electronic timer 22
Light replacement 26
Removing
the oven door 28
INSTALLATION
INSTRUCTIONS
Flush fitting 30
Electrical connections 30
Techincal features 34
Dimensions 35
INDEX
Première utilisation pag. 6
Panneaux autonettoyants 8
Respect
de l’environnement 10
Panneau de commande 12-14
Instructions pour le
fonctionnement:
- cuisson conventionnelle 14
- cuissson ventilée 16
- cuissson au gril 18
Thermostat 20
Temporisateur electronique 22
Remplacement
de la lampe 26
Demontage
de la porte du four 28
POUR L’INSTALLATEUR
Encastrement du four 30
Branchement electrique 30
Caractéristiques techniques 34
Dimensions 35
THIS APPLIANCE IS CONCEIVED
FOR DOMESTIC USE ONLY. THE
MANUFACTURER SHALL NOT IN
ANY WAY BE HELD RESPONSIBLE
FOR WHATEVER INJURIES OR DAMAGES ARE
CAUSED BY INCORRECT INSTALLATION OR
BY UNSUITABLE, WRONG OR ABSURD USE.
THIS APPLIANCE IS NOT
INTENDED FOR USE BY
PERSONS (INCLUDING
CHILDREN) WITH REDUCED
PHYSICAL, SENSORY OR MENTAL
CAPABILITIES, OR LACK OF
EXPERIENCE AND KNOWLEDGE,
UNLESS THEY HAVE BEEN GIVEN
SUPERVISION OR INSTRUCTION
CONCERNING USE OF THE APPLIANCE
BY A PERSON RESPONSIBLE FOR
THEIR SAFETY. CHILDREN SHOULD BE
SUPERVISED TO ENSURE THAT THEY
DO NOT PLAY WITH THE APPLIANCE.
QUESTO PRODOTTO È STATO
CONCEPITO PER UN IMPIEGO DI
TIPO DOMESTICO. IL COSTRUTTORE
DECLINA OGNI RESPONSABILITÀ
NEL CASO DI EVENTUALI DANNI A COSE O
PERSONE DERIVANTI DA UNANON CORRETTA
INSTALLAZIONE O DA USO IMPROPRIO,
ERRONEO OD ASSURDO.
L’APPARECCHIO NON DEVE
ESSERE USATO DA PERSONE
(COMPRESI BAMBINI) CON
RIDOTTE CAPACITÀ FISICHE,
SENSORIALI O MENTALI, O DA PERSONE
CHE MANCANO DELL’ESPERIENZA E DELLE
CONOSCENZE NECESSARIE SE NON SOTTO
LA SUPERVISIONE O DIETRO ISTRUZIONI
SULL’USO DELL’APPARECCHIO DA PARTE
DI UNA PERSONA RESPONSABILE PER LA
LORO SICUREZZA. I BAMBINI DEVONO
ESSERE CONTROLLATI PER ASSICURARSI
CHE NON GIOCHINO CON L’APPARECCHIO.
CE PRODUIT EST CONÇU
EXCLUSIVEMENT POUR USAGE
DOMESTIQUE. LE CONSTRUCTEUR
DÉCLINE TOUTE RESPONSABILITÉ
POUR DOMMAGES ET BLESSURES CAUSÉES
PAR UNE INSTALLATION INCORRECTE OU PAR
UN USAGE IMPROPRE, ERRONÉ OU ABSURDE.
L’APPAREIL NE DOIT PAS ÊTRE
UTILISÉ PAR DES PERSONNES
(ENFANTS INCLUS) DISPOSANT DE
CAPACITÉS PHYSIQUES,
SENSORIELLES OU MENTALES RÉDUITES, OU
PAR DES PERSONNES N’AYANT PAS
L’EXPÉRIENCE OU LES CONNAISSANCES
REQUISES, SI CE N’EST SOUS LASURVEILLANCE
D’UNE PERSONNE RESPONSABLE DE LEUR
SÉCURITÉ OU APRÈS AVOIR REÇU DE CELLE-CI
LESINSTRUCTIONSRELATIVESÀL’UTILISATION
DE L’APPAREIL. LES ENFANTS DOIVENT ÊTRE
SURVEILLÉS, AFIN DE S’ASSURER QU’ILS NE
JOUENT PAS AVEC L’APPAREIL.
VIETATO APPORRE CARTA
STAGNOLA, PENTOLE O SIMI-
LI A CONTATTO CON LA BASE
INTERNA DE,FORNO PER CUCINARE.
L’AZIONE DEL RISCALDAMENTO DELLA
RESISTENZA INFERIORE PROVOCA IL
SURRISCALDAMENTO DELLA PARTE BAS-
SA DEL FORNO PROVOCANDONE IL DAN-
NEGGIAMENTO E ADDIRITTURA GRAVI
CONSEGUENZE (RISCHIO DI INCENDIO)
ANCHE SUL MOBILE DI SUPPORTO DEL
FORNO
DO NOT PLACE TIN FOIL, PANS
OR SIMILAR IN CONTACT WITH
THE INNER BASE OF THE OVEN
TO COOK. THE HEATING ACTION OF THE
LOWER RESISTANCE CAUSES THE LOWER
PART OF THE OVEN TO OVERHEAT, LEA-
DING TO DAMAGE AND EVEN SERIOUS
CONSEQUENCES (FIRE RISK) ALSO TO
THE UNIT IN WHICH THE OVEN IS IN-
STALLED.
INTERDICTION DE POSER
DU PAPIER ALUMINIUM, DES
CASSEROLES OU AUTRES, AU
CONTACT DE LA BASE INTERNE DU FOUR
POUR CUISINER. LE RÉCHAUFFEMENT IN-
FÉRIEUR PROVOQUE LA SURCHAUFFE DE
LA PARTIE INFÉRIEURE DU FOUR ; CELA
PEUT ENTRAÎNER SA DÉTÉRIORATION
VOIRE DES CONSÉQUENCES GRAVES (RI-
SQUE D’INCENDIE) POUR LE MEUBLE DE
SUPPORT DU FOUR.

6
IT GB FR
PRIMO UTILIZZO
Il forno va pulito a fondo
con acqua e sapone e ri-
sciacquato accuratamente.
Per togliere i telai laterali
nei forni con pareti lisce
procedere come illustrato in
figura.
Riscaldare il forno per circa
30 minuti alla massima
temperatura; verranno così
eliminati tutti i residui
grassi di lavorazione che
potrebbero causare sgrade-
voli odori in fase di cottura.
PREMIERE
UTILISATION
Le four doit être nettoyé à
fond à l’eau et au savon,
puis rincé méticuleusement.
Pour enlever les cadres
latéraux dans les fours à
parois lisses, procéder
comme indiqué sur la
figure.
Il convient de n’insérer la
nourriture que lorsque le
four a atteint la température
préétablie, c’est-à-dire
quand s’éteint le voyant
lumineux.
THE FIRST TIME
YOU USE THE OVEN
Clean the oven thoroughly
with soapy water and rinse
well. To remove the lateral
frames from smooth-walled
ovens, proceed as shown in
the figure.
Operate the oven for about
30 minutes at maximum
temperature to burn off all
traces of grease which
might otherwise create
unpleasant smells when
cooking.
Important:
A titre de précaution, avant
d’effectuer toute opération
de nettoyage du four quelle
qu’elle soit, débrancher
toujours la fiche de la prise
de courant ou couper la
ligne d’alimentation de
l’appareil. Veiller à ne pas
utiliser de substances acides
ou alcalines (jus de citron,
vinaigre, sel, tomate, etc.).
Ne pas utiliser de produits à
base de chlore, acides ou
abrasifs, surtout pour le
nettoyage des parois peintes.
NE PAS UTILISER DE
NETTOYEURS VAPEUR
POUR NETTOYER LE FOUR.
Important:
As a safety precaution,
before cleaning the oven,
always disconnect the plug
from the power socket or
the power cable from the
oven. Do not use acid or
alkaline substances to clean
the oven (lemon juice,
vinegar, salt, tomatoes etc.).
Do not use chlorine based
products, acids or abrasive
products to clean the
painted surfaces of the
oven.
DO NOT USE STEAM
CLEANERS TO CLEAN
THE OVEN.
Importante:
come precauzione di sicu-
rezza prima di procedere a
qualsiasi operazione di puli-
zia del forno staccare sem-
pre la spina della presa di
corrente o togliere la linea
di alimentazione dell’appa-
recchio. Inoltre evitare di u-
sare sostanze acide o alcali-
ne (succhi di limone, aceto,
sale, pomodori ecc.). Evita-
re di usare prodotti a base di
cloro, acidi o abrasivi spe-
cialmente per la pulizia del-
le pareti verniciate.
NON UTILIZZARE
PULITORIAVAPORE PER
LA PULIZIA DEL FORNO.

8
IT GB FR
PANNEAUX
AUTONETTOYANTS
CATALYTIQUES
Nos fours à parois lisses
peuvent être munis, à l’inté-
rieur, de panneaux auto-
nettoyants qui recouvrent
les parois.
Devant être accrochés sur
les parois, avant les châssis
latéraux, ces panneaux spé-
ciaux sont recouverts d’un
émail spécial catalytique
microporeux qui provoque
l’oxydation et l’évaporation
graduelles des écla-
boussures d’huile et de
graisse qui sont ainsi éli-
minées pendant les cuissons
à plus de 200°C.
Si le four n’est pas propre
après la cuisson d’aliments
très gras, le faire fonction-
ner à vide à la température
maximum pendant 60 mi-
nutes maximum.
Les panneaux autonet-
toyants ne doivent être ni
lavés, ni nettoyés avec des
produits abrasifs ou des
produits contenant des
acides ou des alcalis.
SELF-CLEANING
CATALYTIC
PANELS
Our smooth walled ovens
can be fitted with self-
cleaning panels to cover the
inside walls.
These special panels are
simply hooked on to the
walls before the side frames
are fitted. They are coated
in a special, micro-porous
catalytic enamel which
oxidises and gradually va-
porises splashes of grease
and oil at cooking tempe-
ratures above 200°C.
If the oven is not clean after
cooking fatty foods, operate
the empty oven for 60 mi-
nutes (max.) at maximum
temperature.
Never wash or clean self-
cleaning panels with abra-
sive, acid, or alkaline
products.
PANNELLI
AUTOPULENTI
CATALICI
I nostri forni con pareti li-
sce hanno la possibilità di
montare all’interno della
muffola dei pannelli auto-
pulenti che ricoprono le
pareti.
Questi speciali pannelli, da
agganciare alle pareti prima
dei telai laterali, sono rico-
perti di uno speciale smalto
catalitico microporoso che
ossida e vaporizza gradual-
mente gli schizzi di olio e
grasso eliminandoli durante
le cotture sopra i 200°C.
Se dopo una cottura di cibi
molto grassi il forno non è
pulito, farlo funzionare a
vuoto alla massima tempe-
ratura per un tempo massi-
mo di 60 minuti.
I pannelli autopulenti non
devono essere lavati né pu-
liti con prodotti abrasivi o
prodotti contenenti acidi o
alcali.

10
IT GB FR
RESPECT DE
L’ENVIRONNEMENT
La documentation de cet
appareil est imprimée sur
du papier blanchi, sans
chlore ou sur du papier re-
cyclé, de façon à contribuer
à la sauvegarde de l’envi-
ronnement.
Les emballages sont conçus
pour ne pas nuire à l’en-
vironnement; ils peuvent
être récupérés ou recyclés,
car il s’agit de produits
écologiques.
Le fait de recycler l’em-
ballage permet de consom-
mer moins de matières
premières et de réduire le
volume des déchets indu-
striels et domestiques.
RESPECT FOR THE
ENVIRONMENT
The documentation pro-
vided with this oven has
been printed on chlorine
free bleached paper or re-
cycled paper to show
respect for the environ-
ment.
The packaging has also
been designed to avoid en-
vironmental impact. Pack-
aging material is ecological
and can be re-used or
recycled.
By recycling the packaging,
you will help save raw ma-
terials as well as reducing
the bulk of domestic and
industrial waste.
RISPETTO
DELL’AMBIENTE
La documentazione del pre-
sente apparecchio utilizza
carta sbiancata, senza cloro,
oppure carta riciclata allo
scopo di contribuire alla
protezione dell’ambiente
Gli imballaggi sono conce-
piti per non danneggiare
l’ambiente; possono essere
recuperati o riciclati essen-
do prodotti ecologici.
Riciclando l’imballaggio, si
contribuirà ad un risparmio
di materie prime e ad una
riduzione del volume degli
scarti industriali e dome-
stici.

12
IT GB FR
FONCTIONS DU
PANNEAU DE
COMMANDE
SYMBOLES DES
FONCTIONS SUR LE
COMMUTATEUR
Lampe du four (reste al-
lumée pendant la marche).
Résistance inférieure.
Régulation du thermostat de
50°C à MAX.
Résistance inférieure et su-
périeure. Réglage du ther-
mostat de 50°C à MAX.
Résistance supérieure, infé-
rieure avec ventilateur. Ré-
glage du thermostat de
50°C à MAX.
Résistance circulaire avec
ventilateur. Réglage du
thermostat de 50°C à
MAX.
Ventilateur pour décongé-
lation. Réglage du thermo-
stat à 0°C.
Résistance inférieure avec
ventilateur. Réglage du
thermostat de 50°C à MAX.
Double résistance supé-
rieure avec ventilateur (grill
à grande surface). Réglage
du thermostat de 50°à
200°C.
Double résistance supé-
rieure (grill à grande sur-
face). Réglage du thermo-
stat de 50°à 200°C.
CONTROL PANEL
FUNCTIONS
FUNCTION SYMBOLS
ON THE SELECTOR
Oven light (stays on while
oven is in use).
Bottom heating element.
Thermostat setting from
50°C to MAX.
Top and bottom heating
elements. Thermostat
setting from 50°C to MAX.
Top and bottom heating
elements with fan. Thermo-
stat setting from 50°C to
MAX.
Circular heating element
with fan. Thermostat setting
from 50°C to MAX.
Fan for defrosting. Thermo-
stat setting at 0°C.
Bottom heating element
with fan. Thermostat
setting from 50°C to MAX.
Double top heating element
with fan ( large area grill).
Thermostat setting from
50°C to 200°C.
Double top heating element
(large area grill). Thermo-
stat setting from 50°C to
200°C.
FUNZIONI
PANNELLO
COMANDI
SIMBOLI FUNZIONI SUL
COMMUTATORE
Lampada forno (rimane
sempre accesa durante il
funzionamento).
Resistenza inferiore. Rego-
lazione del termostato da
50°C a MAX.
Resistenza superiore ed in-
feriore. Regolazione del ter-
mostato da 50°C a MAX.
Resistenza superiore, infe-
riore con ventilatore. Rego-
lazione del termostato da
50°C a MAX.
Resistenza circolare con
ventilatore. Regolazione del
termostato da 50°C a MAX.
Ventilatore per scongela-
mento. Regolazione del ter-
mostato a 0°C.
Resistenza inferiore con
ventilatore. Regolazione del
termostato da 50°C a MAX.
Doppia resistenza superiore
con ventilatore (grill grande
superficie). Regolazione del
termostato da 50°a 200°C.
Doppia resistenza superiore
(grill grande superficie). Re-
golazione del termostato da
50°a 200°C.

14
IT GB FR
INSTRUCTIONS
POUR LE
FONCTIONNEMENT
CUISSON
CONVENTIONNELLE
Système classique utilisant
la chaleur supérieure et
inférieure, indiqué pour la
cuisson d’un seul plat.
Il convient de n’insérer la
nourriture que lorsque le
four a atteint la température
préétablie, c’est-à-dire
quand s’éteint le voyant lu-
mineux.
Si, vers la fin de la cuisson,
il est nécessaire d’augmen-
ter la température inférieure
ou supérieure, il faut placer
le commutateur dans la
position adéquate. On con-
seille d’ouvrir le moins
possible la porte du four au
cours de la cuisson.
INSTRUCTIONS
FOR USE
CONVENTIONAL
COOKING
Conventional cooking uses
top and bottom heat to cook
a single dish.
Place the food in the oven
only once cooking tempe-
rature has been reached, i.e.
when the heating indicator
goes out.
If you want to increase top
or bottom temperature to-
wards the end of the cook-
ing cycle, set the tempe-
rature control to the right
position.It is advisable to
open the oven door as little
as possible during cooking.
ISTRUZIONI DI
FUNZIONAMENTO
COTTURA
CONVENZIONALE
Sistema classico che utiliz-
za calore superiore ed infe-
riore adatto per la cottura di
un solo piatto.
E’ bene che il cibo venga
inserito quando il forno ha
raggiunto la temperatura
prestabilita, cioè quando si
e’ spenta la spia luminosa.
Se verso fine cottura si
avesse necessità di incre-
mentare la temperatura in-
feriore o superiore, posi-
zionare il commutatore nel-
la rispettiva posizione. Si
consiglia di aprire il meno
possibile la porta del forno
durante la cottura.
Resistenza superiore (grill
superficie e potenza ridotta).
Regolazione del termostato
da 50°a 200°C.
Resistenza inferiore +
Resistenza circolare con
ventilatore. Regolazione del
termostato da 50°C a MAX.
Top heating element (small,
low power grill). Thermo-
stat setting from 50°C to
200°C.
Bottom heating element +
Circular heating element
with fan. Thermostat setting
from 50°C to MAX.
Résistance supérieure (grill
à grande surface et puis-
sance réduite). Réglage du
thermostat de 50°à 200°C.
Résistance inférieure +
Résistance circulaire avec
ventilateur. Réglage du
thermostat de 50°C à
MAX.
Resistenza superiore con
ventilatore. Regolazione del
termostato da 50° a 200° C.
Top heating element with
fan. Thermostat setting from
50°C to 200°C.
Résistance supérieure avec
ventilateur. Réglage du
thermostat de 50° à 200°C.

16
IT GB FR
Le préchauffage n’est pas
nécessaire; il est toutefois
préférable d’y recourir
pour la pâtisserie.
It is not essential to pre-
heat the oven, but you are
advised to do so when
cooking pastries.
Non e’ necessario il
preriscaldamento, ma per
pasticceria e’ preferibile
farlo.
SCONGELAMENTO
Selezionando una delle fun-
zioni di cottura ventilato e
regolando il termostato sul-
lo zero, il ventilatore farà
circolare all’interno del for-
no aria fredda, favorendo
così un rapido scongela-
mento dei cibi congelati.
CUISSON
VENTILEE
Avec ce type de cuisson, un
ventilateur placé dans la
partie postérieure fait
circuler l’air chaud à
l’intérieur du four, en le
répartissant uniformément.
La cuisson se fait plus
rapidement que par rapport
à la cuisson conven-
tionnelle. Le système se
prête bien à la cuisson sur
plusieurs étages et
également d’aliments de
différents types (poisson,
viande, etc.)

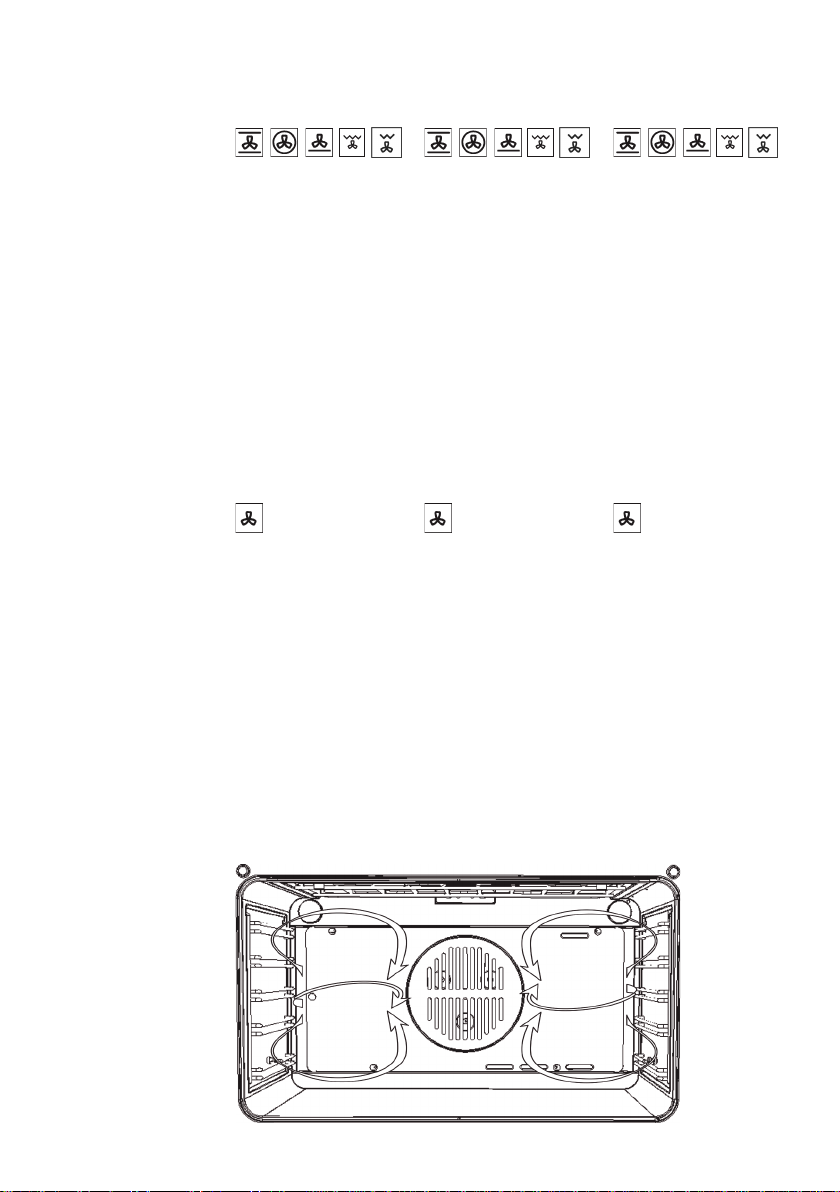

FAN
COOKING
For this type of cooking a
fan positioned at the back
allows the circulation of hot
air inside the oven, creating
uniform heat. In this way
cooking is more rapid than
conventional cooking. It is
a suitable method for
cooking dishes on more
than one shelf, especially
when the food is of
different types (fish, meat
etc.)
COTTURA
VENTILATO
Con questo tipo di cottura,
un ventilatore posto nella
parte posteriore fa circolare
l’aria calda all’interno del
forno, distribuendola in mo-
do uniforme. La cottura av-
viene più rapidamente ri-
spetto alla cottura conven-
zionale. Il sistema risulta i-
doneo per la cottura su più
ripiani ed anche per cibi di
natura diversa (pesce, carne
ecc. ).
DEFROSTING
By selecting one of the fan
cooking functions and
setting
the thermostat to zero, the
fan allows cold air to
circulate
inside the oven. In this way
frozen food can be rapidly
defrosted.
DECONGELATION
En sélectionnant une des
fonctions de cuisson
ventilée et en réglant le
thermostat sur zéro, le
ventilateur fera circuler de
l’air froid à l’intérieur du
four, en provoquant de cette
manière une décongélation
rapide des aliments
congelés.
