Inakustik 004245114 User manual

PREMIUM HDMI 1X4 Splitter
Bedienungsanleitung / User manual / Mode d‘emploi

01

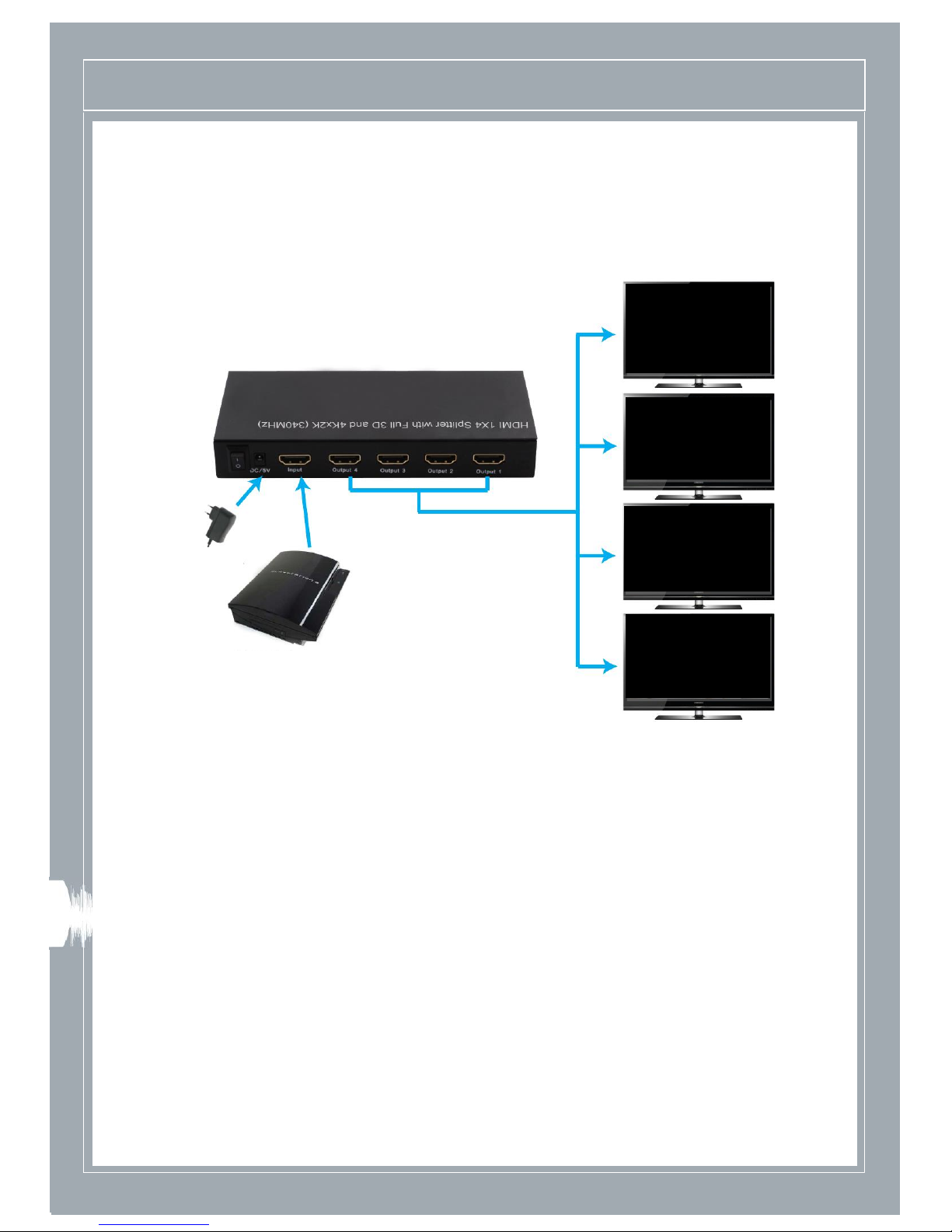

ANSCHLUSSPLAN l
CONNECTION PLAN l PLAN DE CONNEXION
2.
1.
4.
3.
1. HDMI 1X4 Splitter mit 3D und 4Kx2K (340MHz) l
HDMI 1X4 Splitter with 3D and 4Kx2K (340MHz) l
HDMI 1X4 Splitter avec 3D et 4Kx2K (340MHz)
2. Vier HDTVs l Four HDTVs l Quatre HDTVs
3. Netzteil l Power supply l Alimentation élec.
4. HDMI Quelle l HDMI Source l HDMI Source

02
FRONTPLATTE UND ANSCHLÜSSE l
PANEL DESCRIPTIONS l DESCRIPTION DE PANNEAU
HDMI 1X4 Splitter mit 3D und 4Kx2K (340MHz) l
HDMI 1X4 Splitter with 3D and 4Kx2K (340MHz) l
HDMI 1X4 Splitter avec 3D et 4Kx2K (340MHz)
Beschreibung: Premium Splitter 1 -> 4
Art-Nr.: 004245114
EAN: 4001985509614
Made in China
Designation: Premium Splitter 1 -> 4
Item-No.: 004245114
EAN: 4001985509614
Made in China
Vereinfachte EU-Konformitätserklärung
Hiermit erklärt die in-akustik GmbH & Co. KG, dass dieses
Gerät der Niederspannungs-Richtlinie 2006/95/EG, der EMV
Richtline 2004/108/EG und der RoHS Richtlinie 2011/65/EU
entspricht. Der vollständige Text der EU-
Konformitätserklärung ist unter der folgenden
Internetadresse verfügbar: www.in-akustik.com
Sonstige Hinweise
Angaben ohne Gewähr. Irrtümer und Änderungen
vorbehalten. Produktabbildungen ähnlich.
Simplified EU declaration of conformity
Hereby, in-akustik GmbH & Co. KG declares that this device
is in compliance with directive low voltage 2006/95/EG;
EMV 2004/108/EG and RoHS 2011/65/EU. The full text of
the EU declaration of conformity is available at the following
internet address: www.in-akustik.com
MISC
Indication without guarantee. All product images similar.
We reserve the right to make changes

03
BEDIENUNGSANLEITUNG
PREMIUM HDMI 1X4 Splitter
Sehr geehrter Kunde,
vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Um die höchstmögliche Leistung und
Sicherheit zu gewährleisten, sollten Sie diese Anleitung vor dem Anschließen, Betreiben oder Einstellen des
Geräts sorgfältig durchlesen. Bitte bewahren Sie diese Anleitung gut auf.
1.0 EINFÜHRUNG
Dies ist ein kompakter und praktischer HDMI Splitter. Er verteilt das HDMI-Eingangssignal parallel auf vier
identische Ausgänge. Er unterstützt das 3D-Format und 4Kx2K. Seine Videobandbreite reicht bis zu
3 x 3,4 Gbps (=10,2 Gbps). Der HDMI Splitter eignet sich für die Verwendung im TV-Fachhandel, in
Sportgaststätten, in Konferenzräumen, Multiroom im privaten oder geschäftlichen Umfeld, uvm.
1.1 LEISTUNGSMERKMALE
Dieser HDMI Splitter weist eine Vielzahl von Merkmalen auf, die seine Spitzenleistung begründen. Hierzu
zählen Folgende:
Plug & Play
Ein HDMI-Eingang, vier HDMI-Ausgänge
Unterstützt 3D
Unterstützt 4Kx2K
Unterstützt 1080p
Unterstützt eine Bandbreite von 340 MHz/3,4 Gbps pro Kanal (10,2 Gbps über alle Kanäle)
Unterstützt eine Farbtiefe von 12 Bit pro Kanal (36 Bit Deep Color)
Unterstützt HDCP 1.3
Unterstützt unkomprimiertes Audio, z. B. LPCM
Unterstützt komprimiertes Audio, z. B. DTS Digital, Dolby Digital (einschließlich DTS-HD und Dolby
True HD)
EDID Engine
1.2 EDID ENGINE
Die Schwierigkeit bei der Verteilung von HDMI Signalen ist häufig, dass die angeschlossenen Bildschirme
unterschiedliche Auflösungsformate beherrschen. Wenn ein Bildschirm mit hoher Auflösung (z.B. 1080p)
seine EDID Daten zuerst an die Quelle sendet, kann es vorkommen, dass ein Bildschirm mit niedriger
Auflösung(z.B. nur 1080i) kein Bild anzeigt.
Die EDID Engine des Splitters sammelt die EDID Daten der angeschlossenen Bildschirme und gibt die
höchste Auflösung an die Quelle weiter, welche ALLE Bildschirme beherrschen. So wird sichergestellt, dass
jeder Bildschirm funktioniert –wenn auch z.T. mit reduzierter Auflösung.

04
2.0 TECHNISCHE DATEN
SIGNALEIN- UND -AUSGÄNGE
DDC-Signaleingang
5 Volt p-p (TTL)
Maximale Auflösung
4Kx2K
Videoausgang
HDMI (mit Full 3D und 4Kx2K)
BETRIEBSFREQUENZ
Vertikaler Frequenzbereich
50/60 Hz
Videoverstärkerbandbreite
3 x 3,4 Gbps/340 MHz (= 10,2 Gbps)
AUFLÖSUNG (HDTV)
Interlaced (50 und 60 Hz)
480i, 576i, 1080i
Progressiv (50 und 60 Hz)
480p, 576p, 720p, 1080p, 4Kx2K
MECHANISCH
Abmessungen (L-B-H)
157×70×23 mm
Gewicht (netto)
265 g
UMGEBUNG
Betriebstemperatur
0 °C bis +70 °C
Luftfeuchtigkeit (bei Betrieb)
10 % bis 85 % rF (ohne Kondensation)
Temperatur (Lagerung)
-10 °C bis +80 °C
Luftfeuchtigkeit (Lagerung)
5 % bis 90 % rF (ohne Kondensation)
LEISTUNGSAUFNAHME
Externe Versorgung (Netzteil)
5 V DC, 3 A
Leistungsaufnahme (max.)
12 W
KONFORMITÄT
Splitter
FCC, CE, UL
Netzteil
UL, CE, FCC
Hinweis: Änderungen der technischen Daten vorbehalten.
3.0 LIEFERUMFANG
Bevor Sie das Gerät in Betrieb nehmen, überprüfen Sie bitte den Packungsinhalt, und vergewissern Sie
sich, dass die folgenden Artikel enthalten sind:
1. Grundgerät
2. Netzteil (5 V DC)
3. Bedienungsanleitung
4.0ANSCHLUSS UND BETRIEB
1. Schließen Sie die HDMI-Eingangsquelle und die Ausgangsgeräte an den HDMI Splitter an. (HDMI-
Kabel sind als Zubehör erhältlich.)
2. Schließen Sie die DC-Seite des 5 V-Netzteils an, und verbinden Sie dann die AC-Seite mit der
Steckdose.
3. Schalten Sie das Gerät ein.
Achtung: Gehen Sie beim Ein- / Ausstecken der Kabel vorsichtig vor.
BEDIENUNGSANLEITUNG

05
USER MANUAL
PREMIUM HDMI 1X4 Splitter
Dear Customer
Thank you for purchasing this product. For optimum performance and safety, please read these instructions
carefully before connecting, operating or adjusting this product. Please keep this manual for future
reference.
1.0 INTRODUCTION
This is a compact and practical HDMI Splitter. It distributes the input of the HDMI signal into the four
identical outputs simultaneously. It supports 3D format and 4Kx2K. Its video bandwidth can be up to
3 x 3.4 Gpbs (=10,2 Gbps). The HDMI Splitter is suitable for use in TV dealers, sports restaurants,
conference rooms, multi-room and more in home or office environment and much more.
1.1 FEATURES
This HDMI Splitter has many features that enable it to perform in a superior manner. Among those features
you will find:
Plug & Play
One HDMI input，four HDMI outputs.
Supports 3D
Supports 4Kx2K
Supports 1080p.
Supports 340MHz/3.4Gbps per channel (10.2Gbps all channel) bandwidth.
Supports 12bit per channel (36bit deep color).
Supports HDCP 1.3
Supports uncompressed audio such as LPCM
Supports compressed audio such as DTS Digital, Dolby Digital（including DTS-HD and Dolby True
HD）.
EDID Engine
1.2 EDID ENGINE
The difficulty in the distribution of HDMI signals is often said that the connected monitors master different
resolution formats. When a screen with high resolution (e.g. 1080p) its EDID data first sends to the source,
it is possible that a low-resolution screen displays no image (e.g. 1080i only).
The EDID engine of the splitter collects the EDID of the connected screens and passes the highest
resolution on the source that governs ALL screens. This ensures that each screen works - even if partly with
reduced resolution.

06
USER MANUAL
2.0 TECHNICAL SPECIFICATIONS
SIGNAL INPUTS/OUTPUT
Input DDC Signal
5 volts p-p (TTL)
Maximum resolution
4Kx2K
Output Video
HDMI(with full 3D and 4Kx2K)
OPERATING FREQUENCY
Vertical Frequency Range
50/60Hz
Video Amplifier Bandwidth
3 x 3.4Gbps/340MHz (=10,2 Gbps)
RESOLUTIONS(HDTV)
Interlaced(50&60Hz)
480i,576i,1080i
Progressive(50&60Hz)
480p,576p,720p,1080p,4Kx2K
MECHANICAL
Size(L-W-H)
157×70×23mm
Weight(Net)
265g
ENVIRONMENTAL
Operating Temperature
0℃to +70℃
Operating Humidity
10% to 85 % RH (no condensation)
Storage Temperature
-10℃to +80℃
Storage Humidity
5% to 90 % RH (no condensation)
POWER REQUIREMENT
External Power Supply
5V DC@ 3A
Power consumption (Max)
12W
REGULATORY
Splitter
FCC,CE,UL
Power Supply
UL,CE,FCC
Note: Specifications are subject to change without notice.
3.0 PACKAGE CONTENTS
Before attempting to use this unit, please check the packaging and make sure the following items are
contained in the shipping carton:
1. Main unit
2. 5V DC Power Supply.
3. User’s Manual.
4.0 CONNECTION AND OPERATION
1. Connect the HDMI input source and output devices into the HDMI Splitter.
(HDMI cables are optional)
2. Insert the DC side of 5v power supply into it and then connect the AC side of the power supply
into the wall outlet.
3. Turn on the power
Attention: Insert / Extract cable gently.

07
MODE D’EMPLOI
PREMIUM HDMI 1X4 Splitter
Cher client,
Nous vous remercions de l'achat de ce produit. Pour une performance et une sécurité optimales, veuillez
lire attentivement ces instructions avant de procéder au branchement, à l'utilisation ou au réglage de ce
produit. Conservez ce manuel afin de pouvoir le consulter ultérieurement.
1.0 INTRODUCTION
Ce répartiteur HDMI est un appareil compact et pratique. Il distribue le signal d’entrée HDMI entre quatre
sorties identiques de manière simultanée. Il est compatible avec les formats 3D et 4Kx2K. Sa bande
passante d’amplificateur vidéo peut aller jusqu’à 3 x 3,4 Gbps (=10,2Gbps). Le répartiteur HDMI est
approprié pour une utilisation chez les concessionnaires de télévision, des restaurants de sport, salles de
conférence, multi-room et plus dans la maison ou au bureau etc.
1.1 CARACTÉRISTIQUES
Ce répartiteur HDMI possède de nombreuses caractéristiques permettant des performances
exceptionnelles. Ces caractéristiques comprennent notamment :
Plug&Play
Compatible 3D
Compatible 4Kx2K.
Compatible avec 1080p.
Bande passante de 340 MHz/3,4 Gbps par canal (10,2 Gbps pour tous les canaux).
Deep color 12 bit par canal (36 bit Deep Color).
Compatible HDCP 1.3.
Compatible avec les formats audio non compressés (LPCM, etc.).
Compatible avec les formats audio compressés (DTS Digital, Dolby Digital, dont DTS-HD et Dolby
True HD).
EDID Engine
1.2 EDID ENGINE
La difficulté dans la distribution de signaux HDMI est souvent dit que les moniteurs connectés formats
maître de résolution différents. Quand un écran à haute résolution (par exemple, 1080p) ses données EDID
envoie d'abord à la source, il est possible que des écrans à basse résolution (par exemple, 1080i
seulement) Pas d'image.
Le moteur du séparateur EDID recueille l'EDID des écrans connectés et passe la plus haute résolution à la
source qui régissent tous les écrans. Cela garantit que chaque écran fonctionne - même si en partie à la
résolution rédu

08
2.0 SPECIFICATIONS
ENTRÉES/SORTIES DE SIGNAL
Signal d’entrée DDC
5 volts p-p (TTL)
Maximale résiliation
4Kx2K
Sortie vidéo
HDMI (avec Full 3D et 4Kx2K)
FRÉQUENCE DE FONCTIONNEMENT
Plage de fréquence verticale
50/60 Hz
Bande passante amplificateur vidéo
3 x 3,4 Gbps/340 MHz (=10,2 Gbps)
RÉSOLUTIONS (TÉLÉVISEUR HD)
Entrelacée (50 et 60 Hz)
480i, 576i, 1080i
Progressive (50 et 60 Hz)
480p, 576p, 720p, 1080p, 4Kx2K
DONNÉES MÉCANIQUES
Dimensions (L x p x h)
157 × 70 × 23 mm
Poids (net)
265 g
CONDITIONS AMBIANTES
Température de service
de 0 °C à +70 °C
Humidité de service
de 10 % à 85 % HR (sans condensation)
Température de stockage
de -10 °C à +80 °C
Humidité de stockage
de 5 % à 90 % HR (sans condensation)
ALIMENTATION ÉLECTRIQUE
Alimentation électrique externe
5 V CC à 3 A
Consommation électrique (max.)
12 W
HOMOLOGATIONS
Splitter
FCC, CE, UL
Alimentation électrique
UL, CE, FCC
Remarque : Les spécifications sont susceptibles d'être modifiées sans préavis.
3.0 CONTENU DE L'EMBALLAGE
Avant de commencer à utiliser cet appareil, veuillez contrôler l’emballage et vous assurer que le carton de
livraison contient les éléments suivants :
1. Unité principale
2. Alimentation électrique 5 V CC
3. Manuel d’utilisation
4.0 BRANCHEMENT ET UTILISATION
1. Raccordez la source d’entrée HDMI et les appareils de sortie au répartiteur HDMI (câbles HDMI en
option).
2. Insérez le connecteur CC de l’alimentation électrique 5 V dans l’appareil, puis branchez la fiche CA
de l’alimentation électrique dans la prise murale.
3. Mettez l’appareil sous tension.
Attention : Insérer/retirer le câble avec précaution.
MODE D’EMPLOI

in-akustik GmbH & Co. KG
Untermatten 12-14
79282 Ballrechten-Dottingen
GERMANY
Tel.: [phone]
Fax.: [phone]
E-Mail: [e-mail]
Web: www.in-akustik.de
