iNels WMR2-11 Simple manual

1
15 18
16
3133/3163-02-001 Rev.: 2
CIB+
CIB -
L
N
AC 230V
WMR2-11/E WMR2-11/G
WMR2-11
ИНСТРУКЦИЯ К ПРИМЕНЕНИЮ / MANUAL INSTRUCTIONS
Характеристика / Characteristics
RU

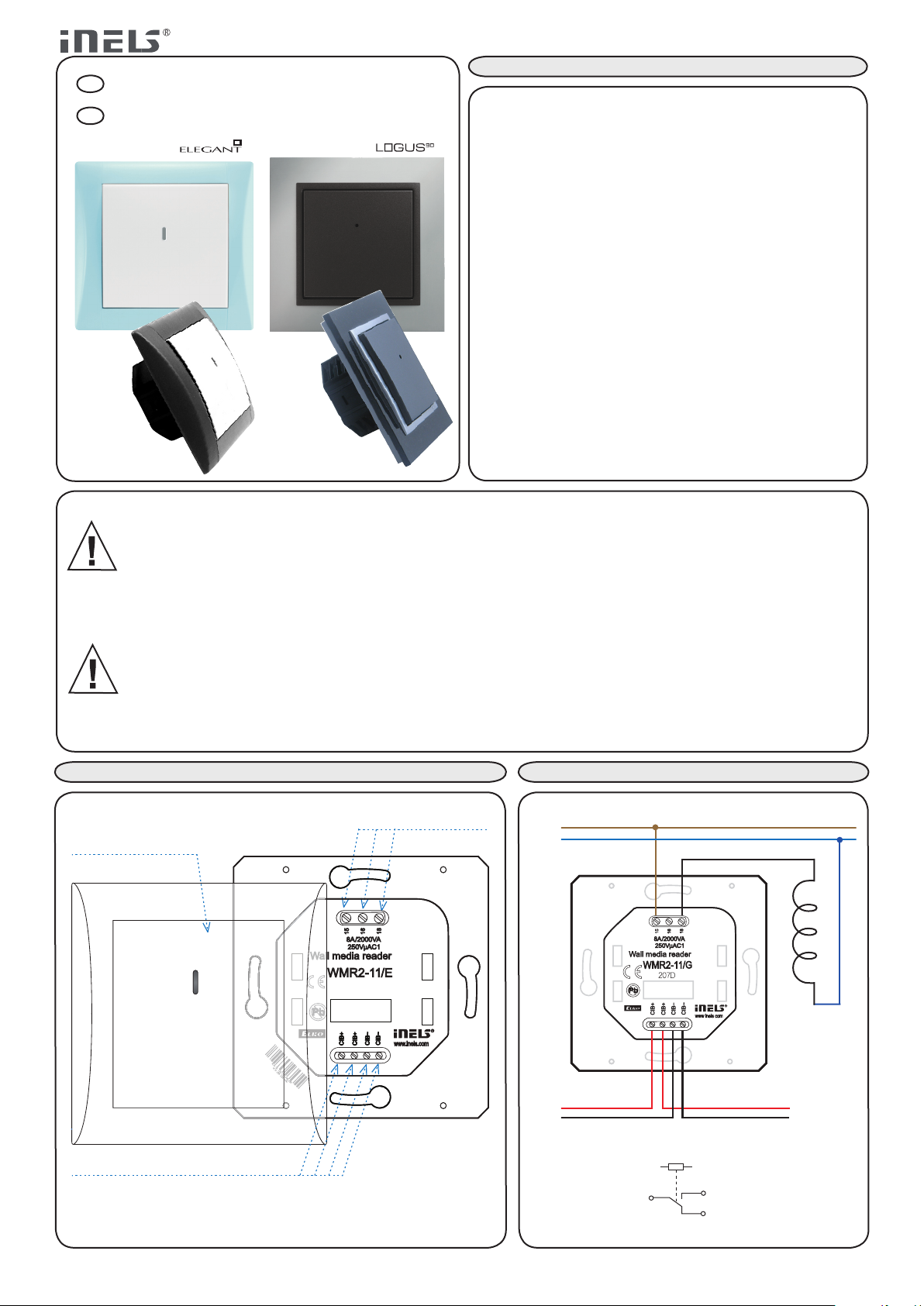

Описание изделия / Device description Подключение / Connection
Relay contacts
Control buttons
Data bus CIB
EN
Before the device is installed and operated, read this instruction manual carefully and with full understanding.The instruction manual is designated for
mounting the device and for the user of such device. It has to be attached to electro-installation documentation. The instruction manual can be also
found on a web site www.inels.com. Attention, danger of injury by electrical current! Mounting and connection can be done only by a professional
with an adequate electrical qualication, and all has to be done while observing valid regulations. Do not touch parts of the device that are energized.
Danger of life-threat! While mounting, servicing, executing any changes, and repairing it is essential to observe safety regulations, norms, directives and
special regulations for working with electrical equipment. Before you start working with the device, it is essential to have all wires, connected parts, and
terminals de-energized.This instruction manual contains only general directions which need to be applied in a particular installation. In the course of
inspections and maintenance, always check (while de-energized) if terminals are tightened.
- Designed for reading of contactless media (chip cards, key chains, etc.)
- Can be used for security system controlling (locking/unlocking), as a access
system (doors, gates, etc.) and also as a control of appliances operating (due
to the designed permitions).
- WMR2-11 supports RFID media with frequence 125 kHz and with IC type
Unique 64 bits Ask Manchester.
- Contains two buttons (UP/DOWN) with same functions as WSB2-20.
- Indication LED can signal status of controlled appliance according to
preprogrammed mode.
- Relays output 8A with CO contact AgSnO2enables switching of controlled
appliance
- WMR2-11 in design Elegant and Logus90, designed for mounting into
installation box.
Card reader
Перед установкой и введением в эксплуатацию устройства внимательно ознакомьтесь с инструкцией по установке. Последняя содержит
рекомендациипо установке устройстваи егоиспользованию. Инструкциядолжнабытьчастью электромонтажной документации. Инструкцию
по установке найдёте также на интернет страницах www.inels.com. Внимание, опасность поражения электротоком! Монтаж и подключение
могут проводить только специалисты, имеющие соответствующую профессиональную электроквалификацию при соблюдении действующих
инструкций. Не прикасайтесь к частям устройства, которые находятся под напряжением. Опасно для жизни. При установке, обслуживании,
ремонте необходимо следовать инструкциям по безопасности, нормам и профессинальным установкам о работе с электрооборудованием.
Перед началом работы с устройством необходимо, чтобы все провода, подключенные части и клеммы не находились под напряжением. Эта
инструкция содержит только общие установки, которые должны быть применены в рамках настоящего применения. Регулярно проверяйте
(при выключенном напряжении) затяжку клемм.
Cчитывающее устройство
Управляющие кнопки
Инофрм. шина CIB
Контакты реле
- Предназначенное для считывания бесконтактных носителей
(электронные карты, брелоки, и под.).
- Можно использовать для управления (вкл./выкл.) электронной системы
безопасности (EZS), в качестве система доступа (двери, ворота, трникеты)
или как безопасное управление приборами (согласно присвоеных прав).
- WMR2-11 поддерживает RFID носители с несущей частотой 125 kHz и с IC
type Unique 64 bits Ask Manchester.
- Располагает 2 кнопками (UP/DOWN) функц. такие же, как и у WSB2-20.
- LED индикации в коробочке каждого выключателя может
сигнализировать о состоянии управляемого потребителя соответственно
запрограммированного режима.
- Элемент снабжён 8A реллейным выходом с переклюяающим контактом
AgSnO2, которым можно напрямую включать управляемое оборудование
(не обязательно, настраивается в IDM).
- WMR2-11 в дизайне Elegant и Logus90 предназнычены для установки в
монтажную коробку.

Технические параметры / Technical parameters
Общие инструкции / General instructions
CONNECTION INTO THE SYSTEM
Wires of data bus of INELS system are to be connected to a terminal block of unit CIB+ and CIB-, it I not possible to change the terminals. It is essential to use a twisted pair of wires for data bus. Data
communication and supply of units are lead in one pair of wires, it is necessary to observe prole for supply wires with regards to voltage loss on the lead and maximal consumed output..
CAPACITY AND CENTRAL UNIT
It is possible to connect two independent CIB buses to a central unit CU2-01M. Such connection is done by terminals CIB1+, CIB1- and CIB2+, CIB2-.To each bus, it is possible to connect up to 32 units,
meaning in total you can connect up to 64 units directly to a central unit. Other units can be connected by using units MI2-02M, that generate other CIB buses.These are connected to a central unit
CU by a communication bus TCL2. In total you can connect up to 2 MI2-02M units to one central unit. .
COMMUNICATION BUS OF THE SYSTEM
The bus has to be made a cable which is made of twisted pair of wires for data bus of the system with minimal prole of wires 0.5 mm2. Shielded cable needs to be used in case the bus cables are
installed in an environment with a possibility of electromagnetic interference (e.g. in case of side-run with power lead, close to electric machines and devices, when passing NN through a switchboard
etc.).
The bus cable is to be installed in accordance with its mechanic features, that are given by its manufacturer (into a conduit/rail, under a plaster, into a ground, hanging etc.) To increase its mechanical
immunity we recommend installation of the cable into an electro-installation conduit of a sucient prole.
The total length of the bus for 1 CU2-01M, or MI2-02M, can be 1100 m (550 m for each bus). Topology of communication bus CIB is free except for circle topology
SUPPLYING THE SYSTEM
To supply system we recommend to use power supplies of company ELKO EP PS-50/27, DR-60-24, PS-100/INELS.The number of power supplies in the system depends on the sum of rated currents of
connected units with a sucient reserve. Installation of higher number of power supplies on a large bus eliminates voltage loss on a long lead. In case the system contains a system of electric safety
signalization, we recommend to use backed-up power supply PS-100/INELS in cover with protective contact.
GENERAL INFORMATION
The unit is able to be operated individually without a central unit but very limited on functions. To use all the functions of the unit it is necessary to connect it to a central unit CU2-01M, or to a system
that already contains this unit and enlarge thus the system functions. All parameters are set by a central unit CU2-01M in software INELS Designer and Manager. On the front panel there are LED diodes
to indicate presence of supply voltage, communication with a central unit CU2-01M.
ПОДКЛЮЧЕНИЕ К СИСТЕМЕ
Провода информационной шины системы INELS подключаются к клеммам устройства CIB+ a CIB-, причём клеммы нельзя взаимно заменять. Для информационной шины необходимо
использовать витую пару. Информационный обмен и питание устройства осуществляются через одну пару проводов, причём необходимо соблюсти сечение проводов питания с учётом
потери напряжения на проведение и максимальную потребляемую мощность.
ЁМКОСТЬ И ЦЕНТРАЛЬНЫЙ ЭЛЕМЕНТ
К центральному элементу CU2-01M можно подключить две самостоятельные шины CIB посредством клемм CIB1+, CIB1- и CIB2+, CIB2-. К каждой шине можно подключить до 32 элементов,
таким образом, всего к центральному элементу можно подключить до 64 элементов. Следующие элементы можно подключить посредством MI2-02M, которые генерируют следующие
шины CIB. Они подключаются к CU через коммуникационную шинуTCL2 . Всего к центральному элементу можно подключить до 2 элементов MI2-02M.
КОММУНИКАЦИОННЫЕ ШИНЫ СИСТЕМЫ
В качестве шины должен быть использован кабель, состоящий из витой пары с минимальным диаметром проводов 0.5 mm2. При размещении кабеля шины в среде с возможной
электромагнитной интерференцией (напр. при близком расположении силовых кабелей, вблизи электрических станков, при прохождении NN респределителей и т.д.) необходимо
использовать экранированный кабель. Кабель шины располагается в соответствии с его механическими свойствами, которые указывает производитель (в трубку/рейку, под штукатурку,
в землю, подвисное и т.д.) Для повышения механической стойкости кабеля рекомендуем помещать его в электромонтажную трубку подходящего диаметра.Общая протяжённость шины
для CU2-01M, или MI2-02M, может быть 1100 м (550 м для каждой шины). Топология коммуникационной шины CIB произвольная за исключением топологии„кольцо„.
ПИТАНИЕ СИСТЕМЫ
Для питания элементов системы можно использовать источники питания ELKO EP PS-50/27, DR-60-24, PS-100/INELS. Количество источников в системе дано суммой номинальных токов
подключенных элементов с соответствующим резервом. Большее количество источников питания на разветвлённой шине также компенсирует потерю напряжения на длинной проводке.
Если в системе использована электрическая охранная сигнализация, рекомендуется использовать источник питания с подключенным аккумулятором PS-100/INELS в металической
коробке с защитным контактом.
ОБЩАЯ ИНФОРМАЦИЯ
Устройство способно работать самостоятельно без подключения к центральному элементу только в узком диапазоне своих функциональных возможностей. Для полноценного
использования элемента необходимо, чтобы он был подключен к центральному элементу CU2-01M, или к системе, которая этот элемент уже содержит, в качестве расширения ей
функциональности. Все параметры устройства настраиваются через центральный элемент CU2-01M в программе INELS Designer and Manager.
На лицевой панели устройства находятся LED диоды, указывающие состояние напряжения питания, коммуникации с центральным элементом CU2-01M и индикации выходов элемента.
ВХОДЫ
Термометрия:
Диапаз. и точность измерения:
Кол-во управляющих кнопок:
КАРД-РИДЕР
Тип:
Поддерживаемые карты:
IC тип:
ВЫХОДЫ
Индикация:
Звуковой выход:
Замыкающее напряжение:
Замыкающая мощность:
Пиковый ток:
Изол. питание между релейн. выходом и
внутр. контур.:
Минимал. коммут. ток:
Частота коммут. без нагрузки:
Частота коммут. с ном.нагруз.:
Механическая прочность:
Электрическая прочность AC1:
Тип шины:
Напр. питания/ном. ток:
ПОДКЛЮЧ. И УСЛОВЫИЯ ЭКСПЛУАТАЦИИ
Данные:
Силовое:
Рабочая температура:
Складская температура:
Защита:
Категория перенапряжения:
Степень загрязнения:
Рабочее положение:
Монтаж:
Размер: Elegant / LOGUS90
Вес: Elegant / LOGUS90
Да, встроеный температур. сенсор, NTC
0 .. +55°C; 0.3°C от диапазона
2
RFID 125 kHz ± 6 kHz
ISO Card Unique
Unique 64 Bits RF/64 ASK Manchester
1x коммут. 8A / AgSnO2
красный, зелёный LED
пьезо преобразователь
230V AC/ 30V DC
2000 VA/AC1; 240 W/DC
20 A/<3s
3.75 kV, SELV согласно EN 60950
10 mA / 10 V
300 мин -1
15 мин -1
1 x 107
1 x 105
шина CIB
27 V DC/50 mA, от шины CIB
клемм. плата, 0.5 - 1 мм2
макс. 2.5 мм2/1.5 мм2с гильзой
-20 .. +55 °C
-30 .. +70 °C
IP 20
III.
2
произвольное
в монтажную коробку
84 x 89 x 30 мм / 94x94x16 мм
75 г / 82 г (без рамки)
OOO“ЭЛКО ЭП Ру”
2-я Тверская-Ямская 31/35
125147 Москва
E-mail: [email protected]
Tel.: [phone]
Fax: [phone]
http://www.inels.com
http://www.elkoep.ru
Russia
ELKO EP, s.r.o.
Palackého 493
769 01 Holešov,Všetuly
Czech republic
Technical support: [phone]
E-mail: [email protected]
Tel.: [phone]
Fax: [phone]
http://www.inels.com
http://www.elkoep.com
YES, built-in thermo sensor , NTC
0 .. +55°C; 0.3°C from range
2
RFID 125 kHz ± 6 kHz
ISO Card Unique
Unique 64 Bits RF/64 ASK Manchester
1x NO 8A / AgSnO2
red, green LED
piezo-changer
230V AC/ 30V DC
2000 VA/AC1; 240 W/DC
20 A/<3s
3.75 kV, SELV according to EN 60950
10 mA / 10V
300 min-1
15 min-1
1 x 107
1 x 105
CIB
27 V DC/50 mA, from CIB
termin. block, 0.5 - 1 mm2
max. 2.5 mm2/1.5 mm2with a ferrule
-20 .. +55 °C
-30 .. +70 °C
IP20
III.
2
any
into wiring box
84 x 89 x 30 mm / 94x94x16 mm
75 g / 82 g (without frame)
INPUTS
Temperature measuring:
Range / accuracy of thermomeasuring:
Number of control buttons:
CARD READER
Type:
Supported cards:
IC Type:
OUTPUT
Indication:
Acustic output:
Switching voltage:
Switching output:
Peak current:
Insulation voltage between relay outputs
and internal circuits:
Minimal switched current:
Switching frequency without load:
Switching frequency with rated load:
Mechanical life:
Electrical life AC1:
Installation BUS:
Supply voltage/rated current:
CONNECTION
Data:
Network:
Operation temperature:
Storing temperature:
Protection degree:
Overvoltage category:
Pollution degree:
Operation position:
Installation:
Dimensions: Elegant / LOGUS90
Weight: Elegant / LOGUS90
