Infinity IF14-IIFWD User manual

INSTRUCTION MANUAL

SAFETY PRECAUTIONS 安全のための注意事項
In order to operate the model safely, adhere to following
instructions. Hear are some possibilities of significant
damage to life and or body, if the following explanation.
Please read this instruction manual carefully before
assembling and operating this model.
• This product is an authentic radio controlled model,
not a toy.
• To enjoy this model to the fullest, properly assemble
the model before operating it, perform maintenance
after each operating session, and replace some parts
with optional parts.
• Improper usage of rechargeable batteries may make
the electric current too high, which may cause heat,
liquid leakage, and or fire. Follow the battery and
charger instruction manuals and use both items
safely.
組み立て、走行の前に必ずお読みください。
• この商品は本格的な無線操縦模型です。玩具ではあ
りません。
• この商品を楽しむために走行前の組み立てや、走行
後のメンテナンス、オプションパーツへの交換などを
行う必要があります。
• 充電式の電池は使い方を誤ると大きな電流が流れ、発
熱や液漏れ、発火の可能性があります。バッテリー及
び充電器の説明書にもとづき安全に使用してください。
この商品を安全に取り扱うために下記の事項を必ずお守
りください。この説明を守らないと生命や身体に重大な
被害が発生する可能性がある危険を示します。
• Before you start assembling this model, read this
instruction manual thoroughly. If you are not used to
assembling a model, seek advice from people who
have enough experience in assembling models and
assemble this model correctly.
• This product includes many small or sharp parts, so
be careful with them and keep them out of the reach
of small children.
• All tools including knives, pliers and drivers require
careful handling to avoid injury.
• Painting must be done only in a well-ventilated area.
• With weak or dry batteries, the radio will not be able
to control the model and the model may become out
of control and cause a serious accident. Always be
aware how much power is left in radio batteries and
charge or replace them with new ones if necessary.
• Don’t operate the model on anything except the track
designed exclusively for it.
• Be sure that you are not operating this model at a
place where there is another model running at the
same frequency as yours. Failure to do so will cause
the models to lose control.
• When the model is moving strangely, stop the model
immediately and find out the reason. Don't operate the
model again until the problem is solved. To continue
operating the model without solving the problem may
lead to further trouble or unforeseen accidents!
• Don't put fingers or any objects inside the rotating or
moving parts!
• Always operate the model attached with a body shell
(not included in the kit).
• Check all screws and nuts on a regular basis for
looseness.
• To avoid damage, don't install any optional parts not
made by INFINITY in this model or modify the model.
• 組み立て前に必ず説明書を最後までお読みください。
また、組み立てに不慣れな方は模型をよく知ってい
る人にアドバイスを受け、確実に組み立ててください。
• 小さな部品や尖った部品がありますので十分注意し
てください。また、小さなお子様のいる場所での作業、
保管は避けてください。
• カッターやニッパー、ドライバーなど工具の取り扱い
には十分注意してください。
• 塗装する場合は室内の換気に十分注意し作業を行っ
てください。
• 送信機のバッテリーが減ってくるとコントロールでき
なくなり、暴走や衝突の原因になります。大きな事故
の原因となります。送信機のバッテリー残量を常に確
認し、必要であればバッテリー交換、充電を行ってく
ださい。
• 専用サーキット以外で走行させないでください。
• 同じ周波数の近くでは走行させないでください。混
信により、コントロール不能で暴走の原因になります。
• 車の動きがおかしい時はすぐに走行を中止して原因
を調べてください。原因不明のまま走行させると、思
わぬ故障や事故の原因になります。
• 回転している部分に指や物を入れないでください。
• 走行時は必ずボディ（別売）を装着してください。
• 定期的に各部のビスがゆるんでいないかチェックして
ください。
• インフィニティ製オプションパーツ以外の組み込みや車
体の改造はしないでください。故障の原因となります。
WARNING! PROHIBITED 警告 禁止

ITEMS REQUIRED FOR OPERATION キットの他に必要なもの

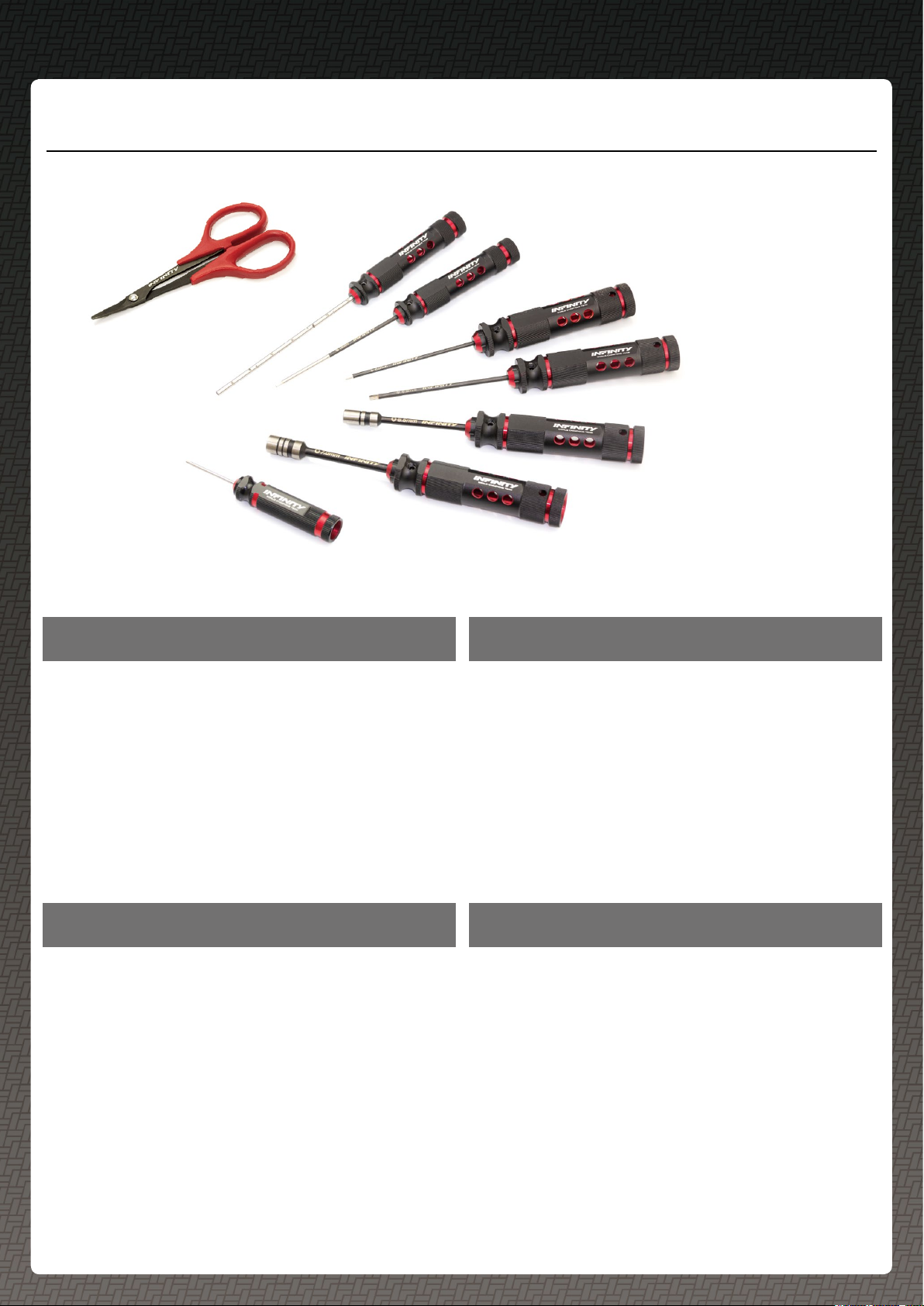

TOOLS REQUIRED
INFINITY ORIGINAL TOOLS
組み立てに必要な工具
1. Transmitter and Receiver (2ch)
2. Steering Servo (Low-Profile recommended)
3. Speed Controller
4. 540 size Motor
5. LiPo Battery (7.4V, Hard plastic case)
6. LiPo Battery Charger
7. Tires, Wheels and Inserts for 1/10 Touring car.
8. 190mm Body Shell
9. Polycarbonate Paint
10. 64 Pitch Pinion Gear
11. Shock & Diff Silicone Oils
12. Graphite Grease
13. Thread Lock
1. 2 チャンネル送受信機
2. ロープロファイルタイプステアリングサーボ
3. スピードコントローラー
4. 540 サイズモーター
5. 走行用 Li-Po バッテリー（7.4V、角型プラスチックケース）
6. 走行用 Li-Po バッテリー充電器
7. 1/10 ツーリングカー用タイヤ&ホイール及びインサート
8. 190mm 幅ツーリングカーボディ
9. ボディ塗装用塗料
10.64 ピッチピニオンギヤ
11.ショック＆デフ用シリコンオイル
12.潤滑用グリス
13.ネジロック剤
1. Hex Wrenches (0.05inch / 1.5mm / 2.0mm / 2.5mm)
2. Box Driver 5.5mm / 7.0mm
3. Needle Nose Pliers
4. Nippers for plastic parts
5. Sharp Hobby Knifes
6. Scissors
7. Turnbuckle wrench (4.0mm)
8. Body Reamer
9. Caliper
1. 六角レンチ（0.05inch,1.5mm,2.0mm,2.5mm）
2. ボックスドライバー（5.5mm,7.0mm）
3. ラジオペンチ
4. プラスチック用ニッパー
5. ホビーナイフ
6. ハサミ
7. ターンバックルレンチ（4.0mm）
8. ボディリーマー
9. ノギス
A0104
INFINITY CURVED SCISSORS
INFINITY 曲線バサミ
A2430
INFINITY 3.0mm ARM REAMER
INFINITY3.0mm アームリーマー
A0100
INFINITY 0.05" HEX WRENCH DRIVER
INFINITY0.05"六角レンチドライバー
A2115
INFINITY 1.5mm HEX WRENCH SCREWDRIVER
INFINITY1.5mm 六角レンチドライバー
A2355
INFINITY 5.5mm HEX SOCKET SCREWDRIVER
INFINITY5.5mm 六角ソケットドライバー
A2370
INFINITY 7.0mm HEX SOCKET SCREWDRIVER
INFINITY7.0mm 六角ソケットドライバー
A2125
INFINITY 2.5mm HEX WRENCH SCREWDRIVER
INFINITY2.5mm 六角レンチドライバー
A2120
INFINITY 2.0mm HEX WRENCH SCREWDRIVER
INFINITY2.0mm 六角レンチドライバー

4
T151
T147
Diff Case for Pro-Gear Diff (38T)
プロギヤデフ用デフケース
R0204
T153
T149
Output Shaft for Pro-Gear Diff
プロギヤデフ用アウトプットシャフト
x2
T150 T155
T154
T148
4
1
2
3
R0204
Ball Bearing 5x8x2.5mm
ボールベアリング
x2
T155
T154
T148
Bevel Gear Set
for Pro-Gear Diff
プロギヤデフ用ベベルギヤセット
4
1
2
3
T150
Outdrive Cup for Pro-Gear Diff
プロギヤデフ用アウトドライブカップ
T153
Diff Washer 5x15.5x0.6mm
デフワッシャー
x2
T151
O-Ring for Pro-Gear Diff
プロギヤデフ用 O リング
x2
T154
Pin 1.5x8mm
ピン
x2
T155
O-Ring 1x7.5mm
O リング
x2
T151
T147
5x8x2.5mm
BAG A
BALL
BEARINGS
シリコンデフオイル（別売）
Silicone Diff Oil (Not incld.)
OPTION PARTS オプションパーツ
Alu Diff Outdrive
アルミデフアウトドライブ
T241
1
2
3

5
T148
T152
T156
O-Ring 1x26mm
O リング
2
1
13

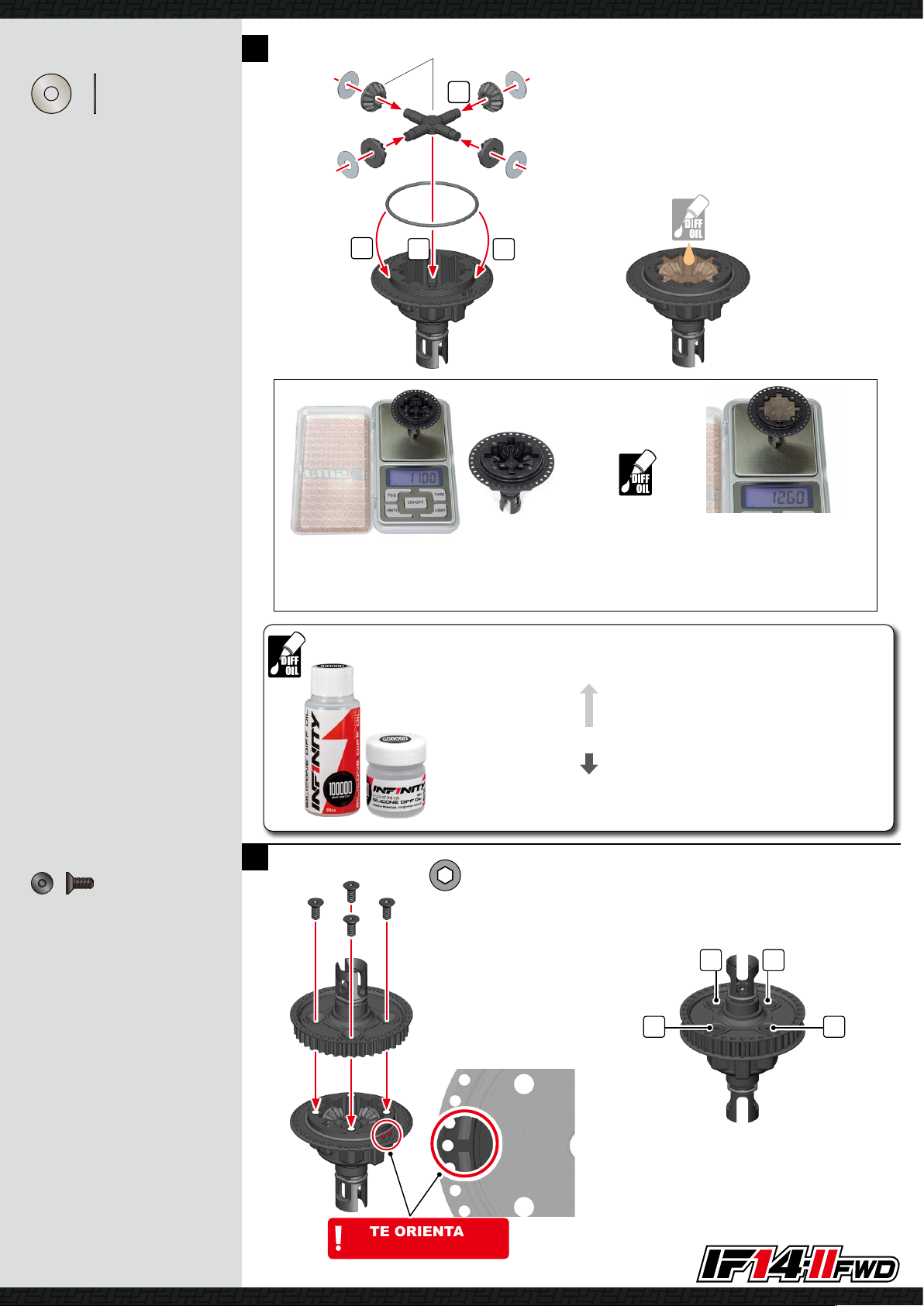

Use a scale to make the weight of the Diff unit about 11.0g before pouring differential oil into the
unit. Then, pour differential oil into the differential unit little by little to make the total weight 12.6g.
はかりを使用し、デフオイル投入前のデフユニットの重さ ( 約 11.0g) を確認します。デフオイルを少量ずつ、12.6g
を目安に注ぎ入れます。
11.0g 1.6g 12.6g
+=
SMJ1174 (Optional)
SMJ DIGITAL POCKET SCALE (200g/0.01g)
SMJ デジタルポケットスケール（別売）
T075
T075
T152
Shim 3x9x0.2mm
シム
x4
M2.6x6mm Flat Head Screw
 フラットヘッドスクリュー
x4
NOTE ORIENTATION
向きを合わせてください。
1 3
24
Screws tightening in this order.
ネジはこの順番で締め込みます。
Silicone Diff Oil (60cc)
シリコンデフオイル
M2.6x6mm
INITIAL SETTING
基本セッティング
500000cst
1.5mm
柔らかいデフオイルを使用すると、ステア
リングが効き、よく曲がる傾向になります
が、トラクションのかかりは悪くなります。
If softer oil is used, the car has
better rotation, but traction
decreases.
硬いデフオイルを使用すると、トラクショ
ンのかかりが良くなり、安定しますが、ア
ンダーステア傾向となります。
If harder oil is used, the car has
more forward traction and is more
stable, but rotation decreases.
CM-A002-1000: 100000cst
CM-A002-2000: 200000cst
CM-A002-3000: 300000cst
CM-A002-5000:500000cst
CM-A002-1M: 1000000cst
CM-A002-2M: 2000000cst
SOFTER
HARDER
ソフト
ハード
INITIAL SETTING
初期セッティング
4
5

OPTION PARTS オプションパーツ
6
T169
Front Spool (38T)
フロントスプール
T217
Front Spool Outdrive
フロントスプールアウトドライブ
M3x6mm
M3x10mm
T208
USP Shock Piston 1.1x4Holes
USP ショックピストン1.1x4 穴
T206
USP Shock Shaft
USP ショックシャフト
T204
USP Shock Lower Cap
USP ショックロアキャップ
T207
USP Shock Shaft Shim
USP ショックシャフトシム
T202
USP Shock Body
USP ショックボディ
x4
T071S
T210
T210
Shock Washer 2.6x6x0.5mm
ショックワッシャー
x4
T211
Slim Head Screw M2x3mm
スリムヘッドスクリュー
x4
T071S
O-Ring 3x2mm Soft
O リングソフト
x4
0.05"
(1.27mm)
INFINITY 0.05" Hex Wrench Driver
INFNITY0.05"六角レンチドライバー
A0100
x4
LARGE
大きい
SMALL
小さい
SHOCKSHOCK
OILOIL シリコンショックオイル
（別売）
Silicone Shock Oil
(Not incld.)
BAG B
T217
B02306
B01310
M2x3mm
T211
M3x10mm
B01310
OPTION PARTS オプションパーツ
Alu Front Spool Outdrive
アルミフロントスプールアウトドライブ
T240
Spool Axle Set (38T)
スプールアクスルセット
T295
TOOL 使用工具
OPTION PARTS オプションパーツ
Advanced O-Rings for Oil Damper
オイルダンパー用アドヴァンスド O リング
SMJ1313
UPS Shock Piston 1.1x3Holes
UPS ショックピストン1.1x3 穴
T208-3
SETTING PARTS セッティングパーツ
6
7

7
T205
USP Shock Adjust Nut
USP ショックアジャストナット
T166
Shock Parts Set
ショックパーツセット
T209
9.5mm
SHOCK LENGTH
T209
O-Ring 13x1mm
O リング
x4

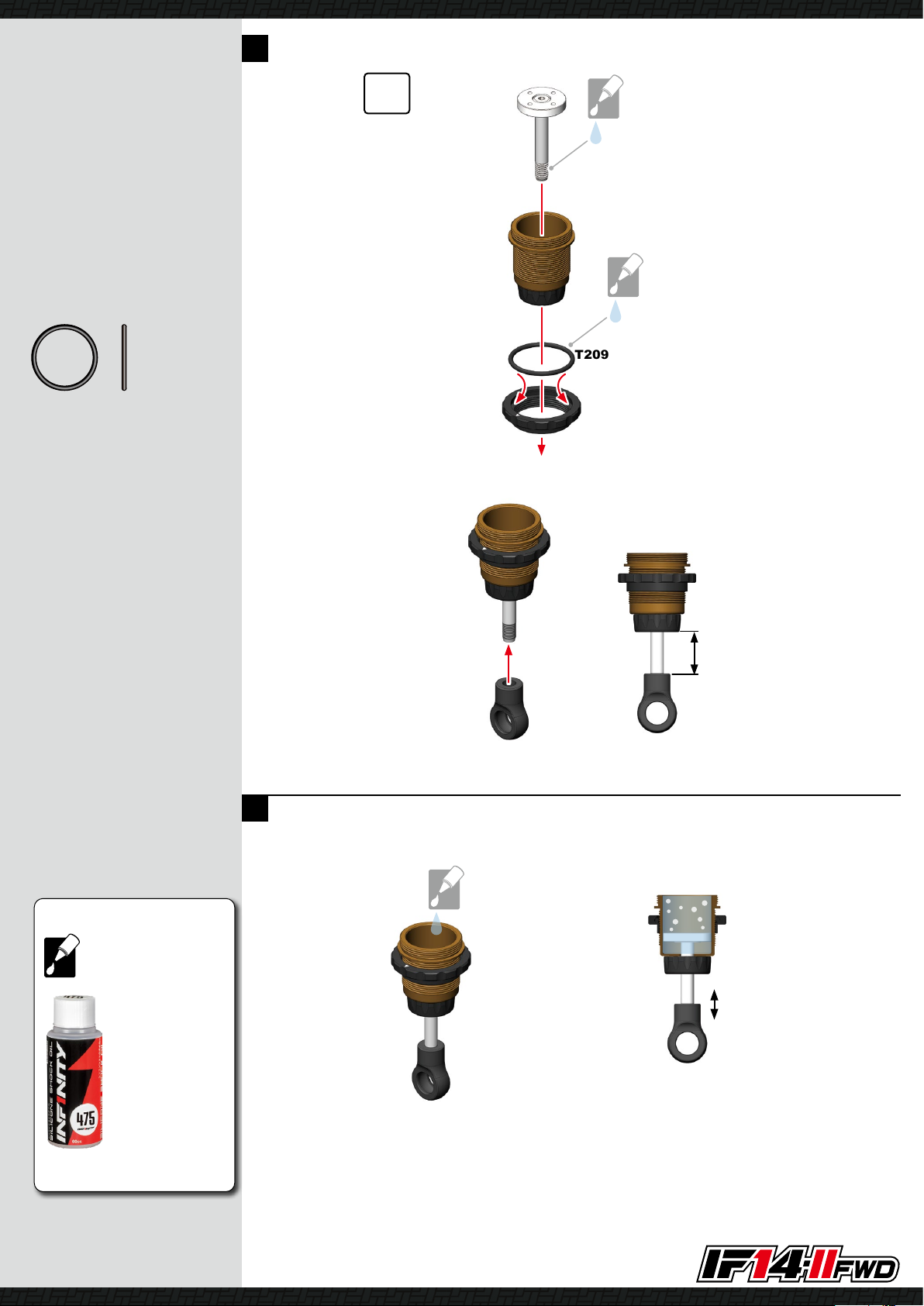

ショックシャフトを上下させ、オイルに混ざった空気を
しっかり抜きます。
Move the shock shaft up and down to let the air
bubbles escape from the oil.
x4
Silicone Shock Oil (60cc)
シリコンショックオイル
CM-A001-300: 300cst
CM-A001-325: 325cst
CM-A001-350: 350cst
CM-A001-375: 375cst
CM-A001-400: 400cst
CM-A001-425: 425cst
CM-A001-450: 450cst
CM-A001-475: 475cst
CM-A001-500: 500cst
CM-A001-525: 525cst
CM-A001-550: 550cst
CM-A001-575: 575cst
CM-A001-600: 600cst
CM-A001-650: 650cst
CM-A001-700: 700cst
CM-A001-750: 750cst
CM-A001-800: 800cst
SHOCKSHOCK
OILOIL
SHOCKSHOCK
OILOIL
SHOCKSHOCK
OILOIL
SHOCKSHOCK
OILOIL
INITIAL SETTING
基本セッティング
525cst
ショック長
8
9

25%
75%
50%
0%
8
ASSEMBLING TIPS 組み立てのコツ
T203
USP Shock Cap
USP ショックキャップ
T070S
Shock Membrane Soft
ショックダイヤフラムソフト
T052
T052
T166
T166
T052
Alu Flange Ball 5.8mm
アルミフランジボール
x8
SMJ1008
Silver Line Spring TS2.5-3.0 (Purple)
シルバーラインスプリング（パープル）
x4
x4
ショックのリバウンド量を調整するためには、
必要なレベルまでショックシャフトを押し込
み、余分なオイルを抜きます。
To adjust the rebound amount of the
shock, push the shock shaft in to the
required level to remove excess oil
during assembly.
HOLE
穴
SMJ1003
Silver Line Spring TS3.2 (Pink)
シルバーラインスプリング（ピンク）
COLOR
識別色
Part# Product Name Spring Rate
SMJ1001 Silver Line Spring TS2.8 (Blue) 2.8
SMJ1002 Silver Line Spring TS3.0 (Silver) 3.0
SMJ1003 Silver Line Spring TS3.2 (Pink) 3.2
SMJ1006 Silver Line Spring TS2.5-2.7 (Yellow) 2.5-2.7
SMJ1007 Silver Line Spring TS2.5-2.8 (Red) 2.5-2.8
SMJ1008 Silver Line Spring TS2.5-3.0 (Purple) 2.5-3.0
Part# Product Name Spring Rate
SMJ1201 Stealth Line Spring TS2.7 2.7
SMJ1202 Stealth Line Spring TS2.9 2.9
SMJ1203 Stealth Line Spring TS3.1 3.1
SMJ1205 Stealth Line Spring TS2.5-2.8 2.5-2.8
SMJ SILVER LINE SPRING
SMJ シルバーラインスプリング
SMJ STEALTH LINE SPRING
SMJ ステルスラインスプリング
INCLUDED キット付属
INCLUDED キット付属
T052
GLOSS
SURFACE
光沢面
T052 をショックエンドに嵌める際、
光沢のある面から入れると嵌めやすい
です。
When fitting the T052 to the
shock end, it is easier to fit it
from the gloss surface side.
T166 Shock End
ASSEMBLY VIEW
Shock Membrane (Hard)
ショックダイヤフラム（ハード）
T070
Alu Shock Spring Retaining Collar
アルミショックスプリングリテーナー
T138
OPTION PARTS オプションパーツ
SETTING PARTS セッティングパーツ
SETTING PARTS セッティングパーツ
10
11

9

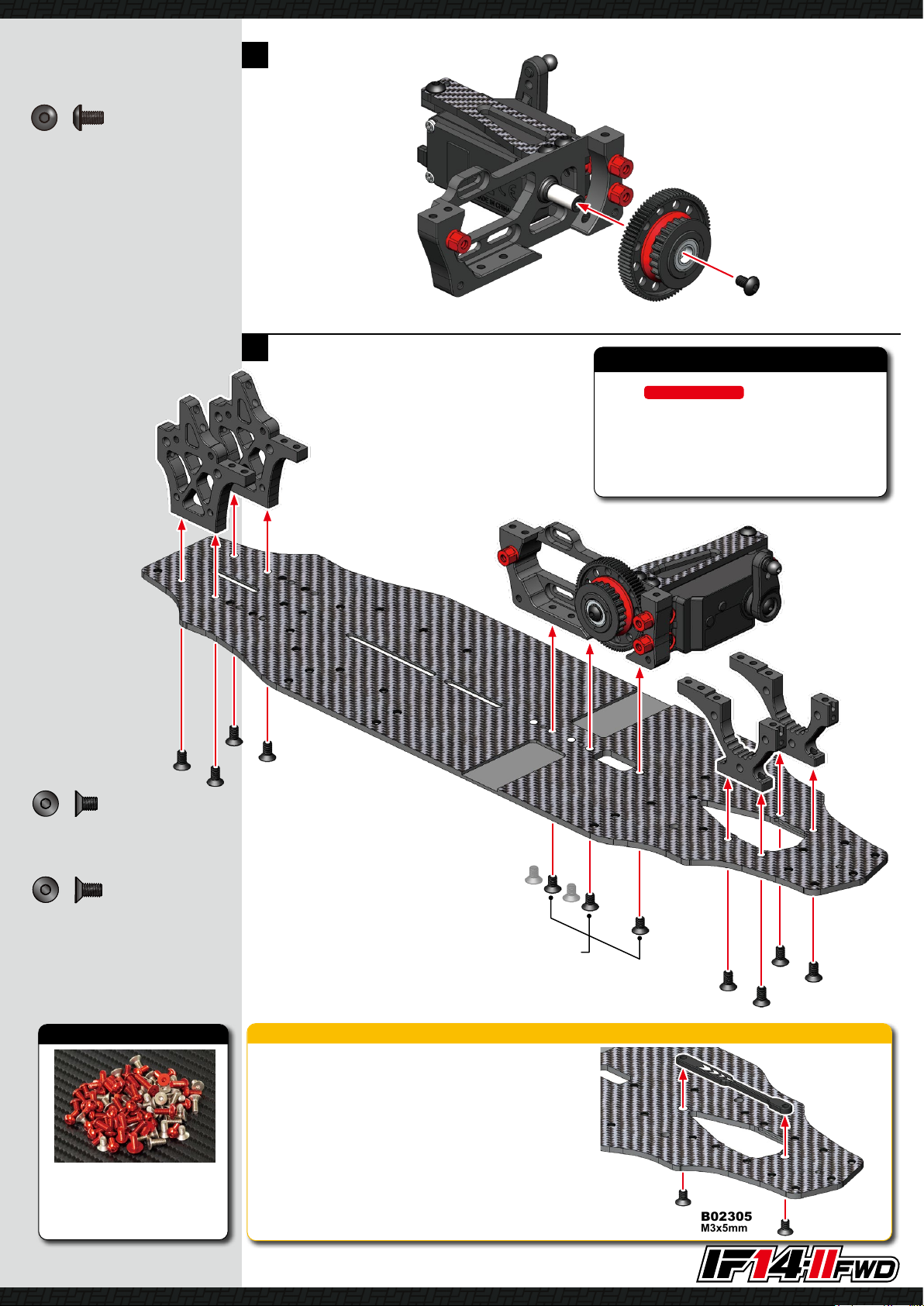

T168
Center Pulley Set (21T)
センタープーリーセット
T189
Alu Spur Gear Holder
アルミスパーギヤホルダー
T284
Center Shaft
センターシャフト
NO GAP
すき間がないように
Spur Gear 64P 78T
スパーギヤ64 ピッチ
ネジロック剤（別売）
Thread Lock
(Not incld.)
TLTL
BAG C
x3
B01304
M3x4mm Button Head Screw
ボタンヘッドスクリュー
R0178
5x10x3mm
R0178
Ball Bearing 5x10x3mm
ボールベアリング
x1
M3x4mm
B01304
T275
Ball Bearing 5x9x3mm
ボールベアリング
x1
T275
5x9x3mm
R0204
Ball Bearing 5x8x2.5mm
ボールベアリング
x1
R0204
5x8x2.5mm
2.0mm
T282
Alu Mount Spacer
M3x6x4.5mm
アルミマウントスペーサー
T282
x1
B01306
M3x6mm Button Head Screw
ボタンヘッドスクリュー
5.5mm Socket
1.5mm レンチでセットスクリュー
を固定して、T282 を締め込んで
ください。
T279
Alu Motor Mount
アルミモーターマウント
Insert T275 bearings
into T189 rst.
T189 に組み込み済み
M3x6mm
B01306
Secure the set screw with
a 1.5 mm hex wrench and
tighten the T282.
M3x5mm Set Screw (Cup Point)
 セットスクリュー（くぼみ先）
x3
B04305
M3x5mm
B04305
M3x5mm
B04305
12
13

10
x6
B01306
M3x6mm Button Head Screw
ボタンヘッドスクリュー
T187
Alu Servo Washer
アルミサーボワッシャー
M3x6mm
B01306
M3x6mm
B01306
M3x6mm
B01306
M3x6mm
B01306
T187
T049B
Steel Ball End 4.9mm Short
鋼鉄ボールエンド4.9mm ショート
x1
T049B
T007
Servo Horn, Steering Arm Set
サーボホーン ,ステアリングアームセット
23 = Sanwa, KO
24 = Hitec
25 = Futaba, Savox, PowerHD
ロープロファイルタイプステアリング
サーボ（別売）
Low-Prole Steering Servo
(Not incld.)
1
2
3
4
Tighten Fully
本締め
Do Not Tighten Fully
仮止め
Do Not Tighten Fully
仮止め
Do Not Tighten Fully
仮止め
Screws tightening in this order.
ネジはこの順番で締め込みます。
T289
Graphite Servo Mount Plate
グラファイトサーボマウントプレート
T278
Alu Servo Mount Block
アルミサーボマウントブロック
Alu Adjustable Servo Horn
(for Sanwa)
アルミアジャスタブルサーボホーン
（サンワ用）
T091
OPTION PARTS オプションパーツ
Alu Adjustable Servo Horn
(for Futaba)
アルミアジャスタブルサーボホーン
（フタバ用）
T092
Adjustable servo horn - can
be adjusted in 4 steps 17, 18,
19, 20mm. By adjusting the
leverage a different steering
feeling can be achieved.
サーボホーン長を 17,18,19,20mm
の 4 段階に調整可能なサーボホーン
です。レーバー長を 1mm 間隔で段
階的に変更出来るため、定量的なセッ
ティングが可能となります。
ASSEMBLY VIEW
approximately
約10°
This Parts is in BAG-D
BAG-D に入っています
別売
Not incld.
14

11
T174
Alu Lower Bulkhead
アルミロアバルクヘッド
IF14-2FWD
Alu / Titanium Screw Set (Red)
IF14-2FWD
アルミ＆チタンスクリューセット（レッド）
T299
OPTION PARTS オプションパーツ
x8
B02306
M3x6mm Flat Head Screw
フラットヘッドスクリュー
x1
B01305
M3x5mm Button Head Screw
ボタンヘッドスクリュー
M3x6mm
B02306
M3x5mm
B02305
M3x6mm
B02306
M3x5mm
B02305
M3x5mm
B01305
T277
Alu Rear Bulkhead
アルミリアバルクヘッド
x5
B02305
M3x5mm Flat Head Screw
フラットヘッドスクリュー
INITIAL SETTING
基本セッティング
T287
Graphite Main Chassis 2.25mm (IF14-2FWD)
グラファイトメインシャーシ
T297
Alu Super Flex Main Chassis 2.0mm (IF14-2FWD)
アルミスーパーフレックスメインシャーシ
CHASSIS LINEUP シャーシラインナップ
T242
Alu Front Chassis Stiffener
アルミシャーシステフナー
ネジ 2 本で簡単に取付可能なアルミシャーシステフナー。フロント
のシャーシ剛性を上げることで、ステアリングレスポンス、トラク
ションが向上します。またギャップ通過時の跳ねも抑えることがで
き、安定性も向上します。
The chassis stiffener which can be easily installed on
the chassis with two screws. This stiffener eliminates
flex at the front of the chassis to improve steering
response, traction and make the car more predictable.
M3x5mm
B02305
SETTING PARTS セッティングパーツ
T287
INCLUDED キット付属
15
16

12
T175
Alu Upper Bulkhead
アルミアッパーバルクヘッド
T176-1
Alu Upper Arm Mount -1dot
アルミアッパーアームマウント-1 ドット
T176-2
Alu Upper Arm Mount -2dots
アルミアッパーアームマウント-2 ドット
T197-0.4
Upper Arm Mount Spacer 0.4mm
アッパーアームスペーサー
1
T197-0.4
1 or 2dots
Alu Upper Arm Mount
アルミアッパーアームマウント
x4
B01308
M3x8mm Button Head Screw
ボタンヘッドスクリュー
x4
B01306
M3x6mm Button Head Screw
ボタンヘッドスクリュー
M3x8mm
B01308
M3x6mm
B01306
2
G103
Ball Bearing 10x15x4mm
ボールベアリング
x2
T004B
Bearing Holder-
Mount Set (B)
ベアリングホルダー &
マウントセット(B)
G103
T294
Drive Belt 3x240mm
ドライブベルト
1
2
3
ASSEMBLY VIEW
OPTION PARTS オプションパーツ
Low Friction Drive Belt 3x240mm
ローフリクションドライブベルト
T300
17
18

13

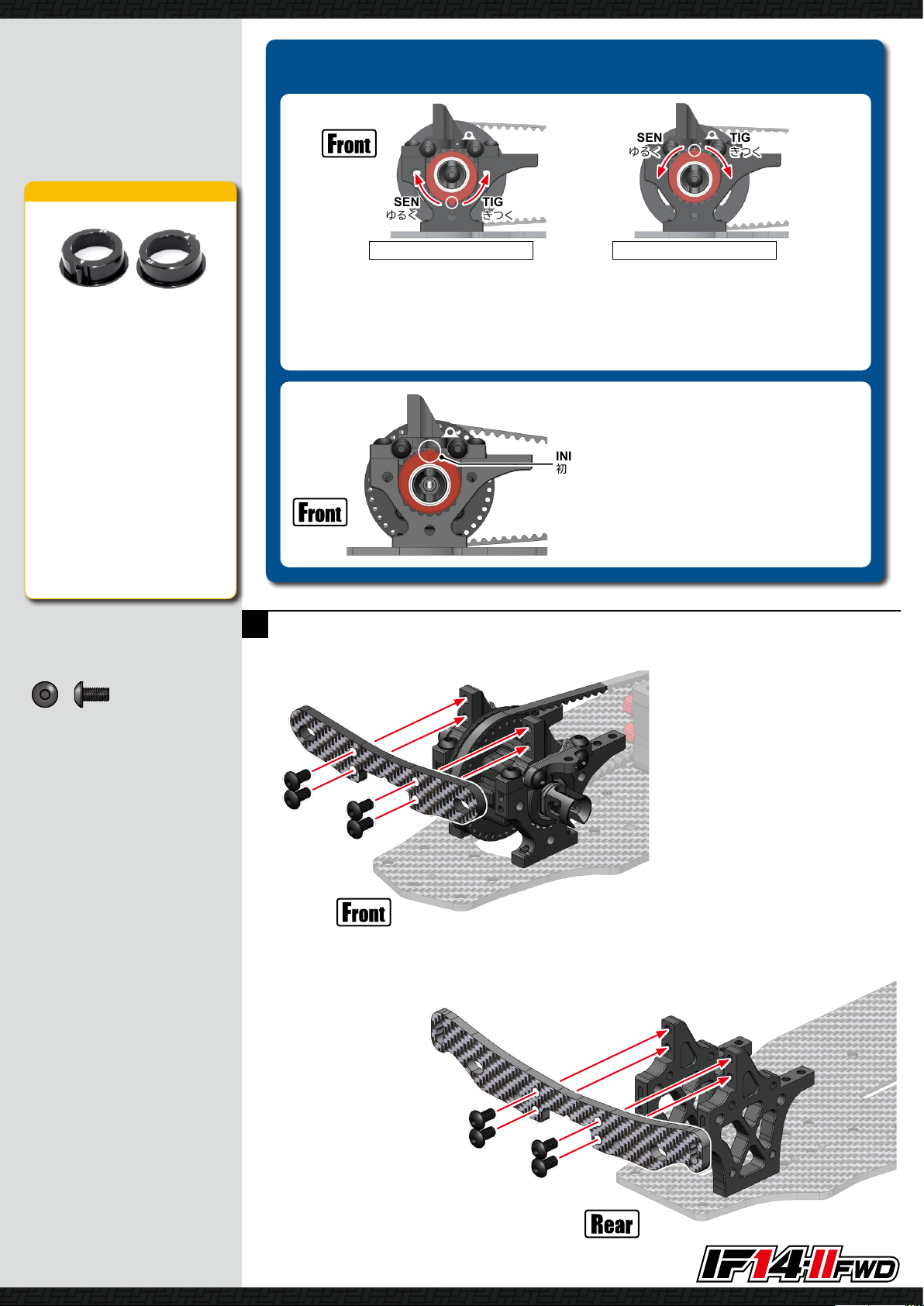

BELT TENSION ADJUSTMENT
ベルトテンション調整
T220
UPS Graphite Front Shock Tower
UPS グラファイトフロントショックタワー
x8
B01306
M3x6mm Button Head Screw
ボタンヘッドスクリュー
M3x6mm
B01306
T292
UPS Graphite Rear Shock Tower
UPS グラファイトリアショックタワー
M3x6mm
B01306
Alu Eccentric Bearing Holder 0.5mm
アルミエキセントリックベアリングホルダー
T162
SETTING PARTS セッティングパーツ
標準のプラスチック製ベアリングホル
ダーに対して、偏心量を 0.3mm 少なく
しました。これにより、デフ「低」ポジ
ションで、標準のプラスチック製よりも
0.3mm 高く、デフ「高」ポジションで
標準よりも 0.3mm 低くデフを取り付け
ることが可能となり、セッティングの幅
が広がります。
This ALU ECCENTRIC BEARING
HOLDER 0.5mm is 0.3mm less
offset than the standard bearing
holder. This allows you to have a
wider choice of adjustment with
a 0.3mm lower diff in the 'high'
position and 0.3mm higher in the
'low' position.
ゆるく
LOOSEN
ゆるく
LOOSEN
きつく
TIGHTEN
きつく
TIGHTEN
UPPER DIFF POSITION
デフ位置 高
LOWER DIFF POSITION
デフ位置 低
- フロントトラクションが減る。
-ハンドリングが良くなる。
-ミディアム-ハイグリップコース向き。
- Less front traction.
- Provides more steering.
- Medium-High grip tracks.
- フロントトラクションが上がる。
-パワーオン時のトラクションが良くなる。
-ローグリップコース向き。
- More front traction.
- Provides more on power traction.
- Low grip tracks.
INITIAL POSITION
初期位置
ベルトは走行回数を重ねると伸びて
きて、ベルトがたるみます。ベルト
が歯飛びするようになったら、ベル
トテンションを１ポジションきつく
調整してください。
The belt will stretch and sag
after a number of runs. If
the belt skips a tooth, adjust
the belt tension one position
tighter.
19

14
T180-L40.0
Alu Separate Lower Suspension Block
-Left 40.0mm
アルミセパレートロアサスブロックー左
T180-R40.0
Alu Separate Lower Suspension Block
-Right 40.0mm
アルミセパレートロアサスブロックー右
RL
NOTE DIRECTION
向きに注意してください。
1
2
1
2Shock Tower Screws x 4pcs
FULLY TIGHTEN
ショックタワーのネジ 4 本を
本締めします。
Upper Bulkhead Screws x 4pcs
FULLY TIGHTEN
アッパーバルクヘッドのネジ 4 本を
本締めします。
バルクヘッドをより高精度に組み立てるために、
「IF14-2 バルクヘッドアライメントツールセット」
を使用することをお勧めします。
In order to have perfectly assembled
bulkheads, we suggest to use "IF14-2
Bulkhead Alignment Tool Set".
BULKHEAD ASSEMBLE TIPS
バルクヘッド組立てのコツ
BAG D
x6
B02306
M3x6mm Flat Head Screw
フラットヘッドスクリュー
T178-44.5
Alu Lower Suspension Block
-A 44.5mm
アルミロアサスブロック
T198-0.4
Lower Susupension Block
Spacer 0.4mm
ロアサスブロックスペーサー
T200-0.4
Lower Susupension Block
Spacer RF 0.4mm
ロアサスブロックスペーサーRF
R
T180-R40.0
M3x6mm
B02306 M3x6mm
B02306
IF14-2 Bulkhead Alignment Tool Set
IF14-2 バルクヘッドアライメントツールセット
T249
OPTION PARTS オプションパーツ
Alu Separate Lower
Suspension Block -Right 44.5mm
アルミセパレートロアサスブロック- 右
T180-R44.5
Alu Separate Lower
Suspension Block -Left 44.5mm
アルミセパレートロアサスブロック- 左
T180-L44.5
SETTING PARTS セッティングパーツ

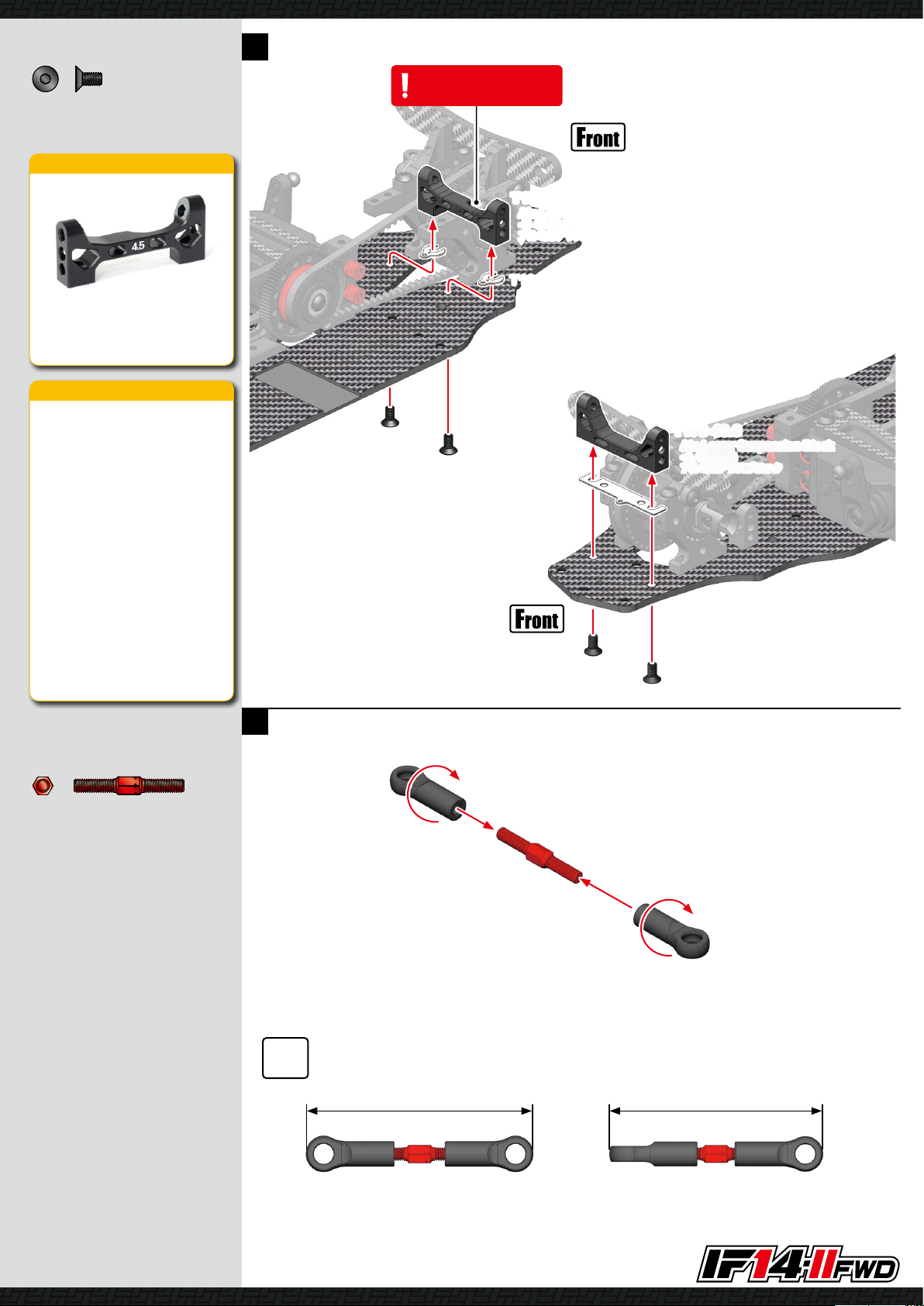

20

15
T178-46.0
Alu Lower Suspension Block
-A 46.0mm
アルミロアサスブロック
T179-46.0
Alu Lower Suspension Block
-B 46.0mm
アルミロアサスブロック
T198-0.4
NOTE DIRECTION
向きに注意してください。
T199-0.4
Lower Susupension Block
Spacer FR 0.4mm
ロアサスブロックスペーサーFR
x4
B02306
M3x6mm Flat Head Screw
フラットヘッドスクリュー
SETTING PARTS セッティングパーツ
Lower Suspension Block Spacer
0.2mm
ロアサスブロックスペーサー
T198-0.2
Lower Suspension Block Spacer
FR 0.2mm
ロアサスブロックスペーサー FR
T199-0.2
Lower Suspension Block Spacer
RF 0.2mm
ロアサスブロックスペーサー RF
T200-0.2
With a thickness of 0.2mm
it's possible to achieve fine
detailed setup.
0.2mm 厚で、より細かなセット
アップが可能となります。
M3x6mm
B02306
M3x6mm
B02306
T056
Alu Turnbuckle M3x25mm
アルミターンバックル
x3
x2
approximately
ステアリングロッド
STEERING ROD サーボロッド SERVO ROD
SETTING PARTS セッティングパーツ
Alu Lower Suspension Block -B
44.5mm
アルミロアサスブロック
T179-44.5
T056
T008
T008
Ball Joint 4.9mm Set
4.9mm ボールジョイントセット
約48.7mm
approximately
約50.6mm
21
22

16
T280
Alu Steering Plate
アルミステアリングプレート
T276
T229
Ball Bearing 3x6x2.5mm
ボールベアリング
x2
R0204
Ball Bearing 5x8x2.5mm
ボールベアリング
x4
M3x10mm
B01310
T276
Steel Ball Head 4.9mm
鋼鉄ボールヘッド
x3
M3x5mm
B04305
T276
T276
x2
B01308
M3x8mm Button Head Screw
ボタンヘッドスクリュー
M3x08mm
B01308
T229
R0204
ステアリングロッド
STEERING ROD
3x6x2.5mm
5x8x2.5mm
R0204
5x8x2.5mm
T007
Servo Horn, Steering Arm Set
サーボホーン ,ステアリングアームセット
TIGHTEN GENTLY
締め過ぎ注意
A73540
OPTION PARTS オプションパーツ
アルミベルクランク
Alu Bellcrank 18mm (7075/Black)
T093
Since its hard stiffness effect,
improved steering response
can be provided.
ベルクランクの剛性が高くなり、ステ
アリングレスポンスが良くなります。
CHECK FREE MOVEMENT
スムーズに動くように
A73505
M3x5mm Set Screw (Cup Point)
 セットスクリュー（くぼみ先）
x2
B04305
x1
B01310
M3x10mm Button Head Screw
ボタンヘッドスクリュー
A73540
Alu Washer 3x5x4.0mm (Black)
アルミスペーサー（ブラック）
x1
A73505
Alu Washer 3x5x0.5mm (Silver)
アルミスペーサー（シルバー）
x2
NOTE DIRECTION
向きに注意してください。
1.5mm レンチでセットスクリューを固定して、
T276 を締め込んでください。
Secure the set screw with a 1.5 mm hex
wrench and tighten the T276
2.0mm
2.5mm
M3x5mm
B04305
24
23

17

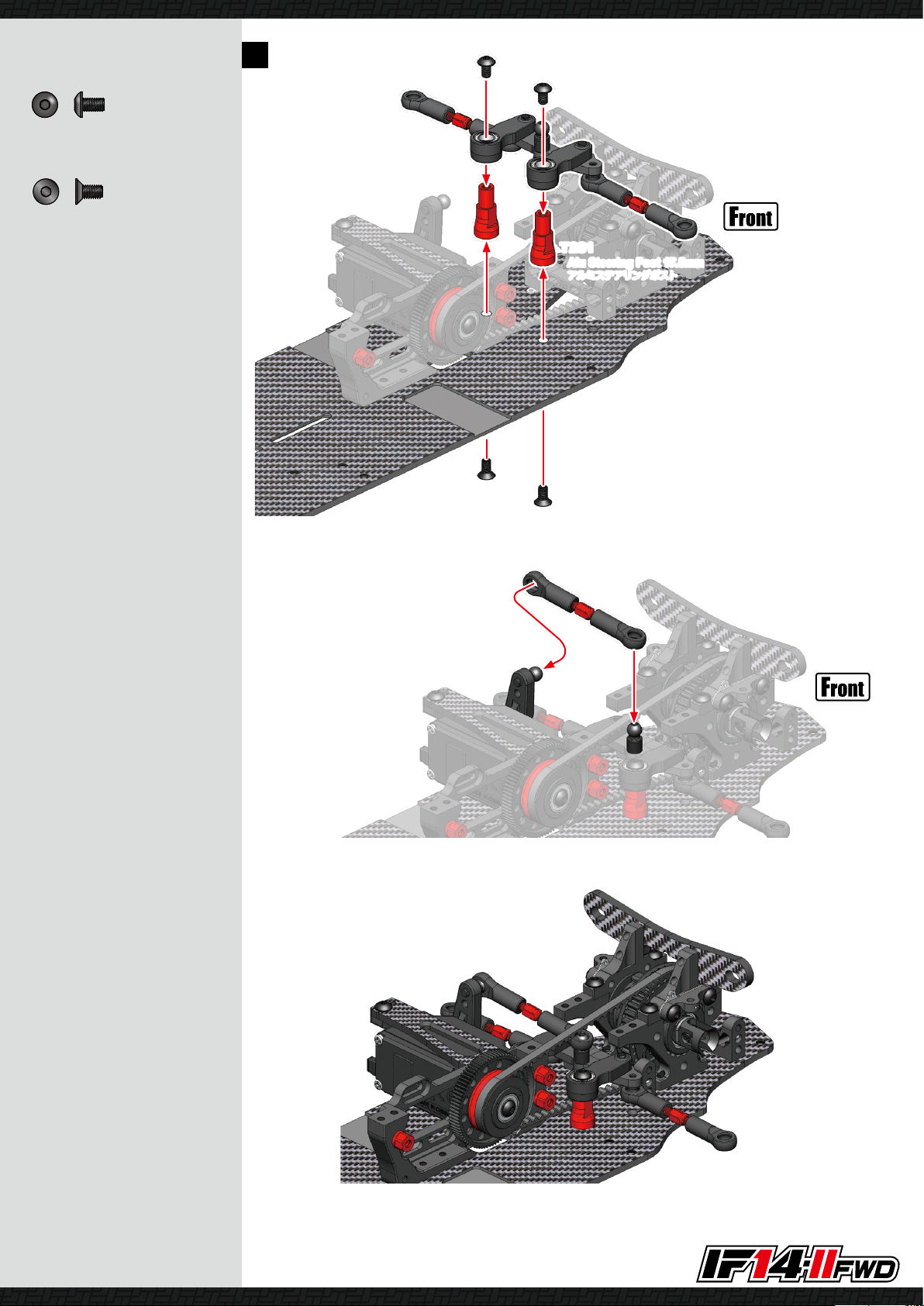

T281
Alu Steering Post 17.5mm
アルミステアリングポスト
x2
B02306
M3x6mm Flat Head Screw
フラットヘッドスクリュー
M3x6mm
B02306
M3x5mm
B01305
サーボロッド
SERVO ROD
ASSEMBLY VIEW
x2
B01305
M3x5mm Button Head Screw
ボタンヘッドスクリュー
25

18

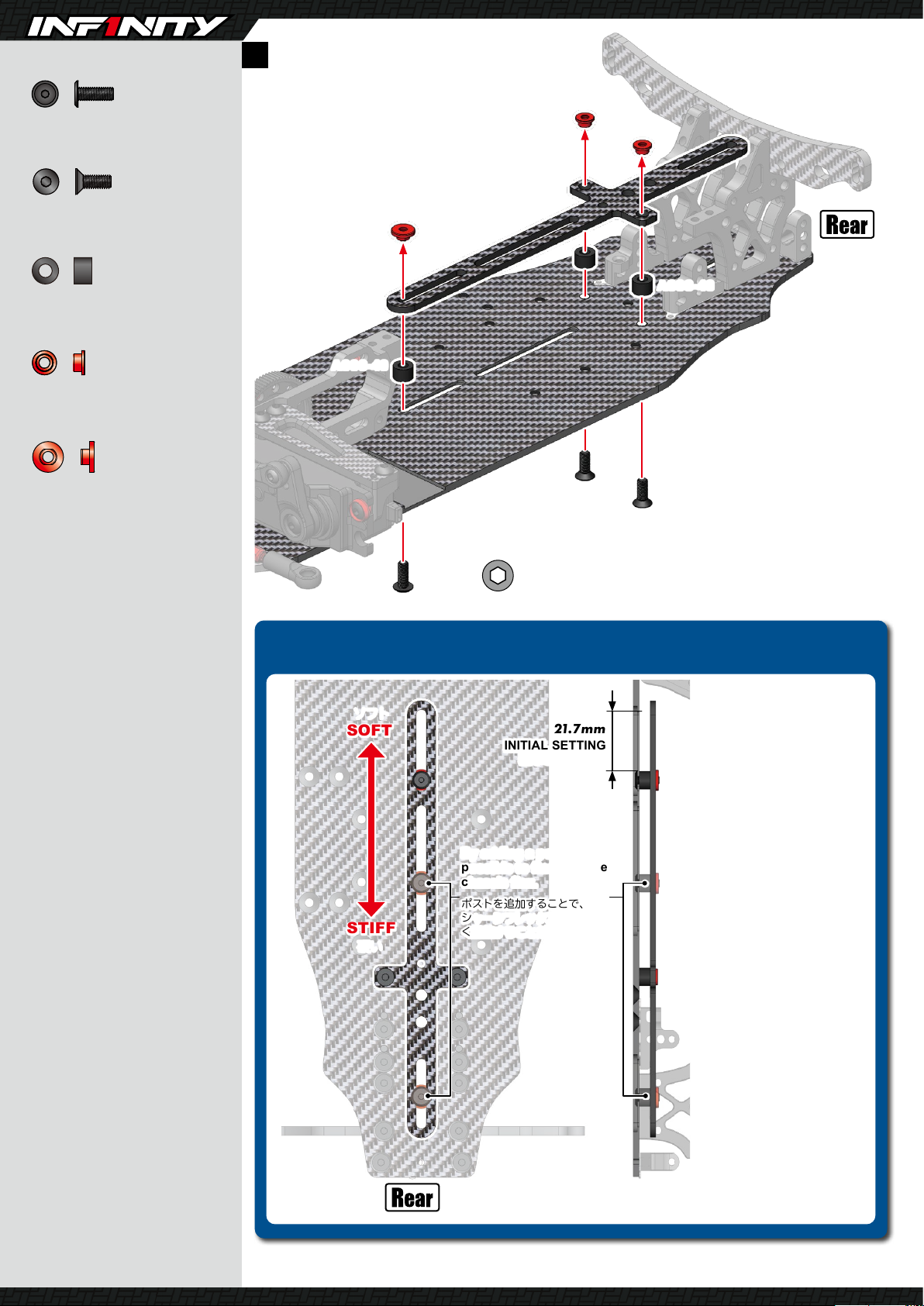

T293
Graphite Rear Chassis Stiffener 2.0mm
グラファイトリアシャーシステフナー
T196
A006-40
T196
Alu Flange Collar M3x4x2.5mm (Red)
アルミフランジカラー（レッド）
x2
A006-40
Alu Washer 3x6x4.0mm (Black)
アルミスペーサー（ブラック）
x3
x2
B02308
M3x8mm Flat Head Screw
フラットヘッドスクリュー
M3x8mm
B02308
A006-40
CHASSIS FLEX ADJUSTMENT
シャーシフレックス調整
1.5mm
M3x8mm
B01308S
T283
STIFF
SOFT
硬い
ソフト
21.7 m m
INITIAL SETTING
基本セッティング
ポストを追加することで、
シャーシフレックスを更に細か
く調整することが可能です。
By adding a post, it is
possible to fine-tune the
chassis flex.
リアシャーシステフナーのポスト
位置を前後方向に動かすことで、
リアまわりのシャーシフレックス
を簡単に、かつ細かく調整するこ
とが可能です。
リアのシャーシフレックスを柔ら
かくすると、ステアリングが効く
ようになり、リアの旋回が良くな
ります。トラクションのかかりは
弱くなります。
リアのシャーシフレックスを硬く
すると、安定性が増しトラクショ
ンのかかりが良くなります。
By moving the post
position of the rear
chassis stiffener in the
front-rear direction, it is
possible to easily and
finely adjust the chassis
flex around the rear.
Softening the rear chassis
flex will help the steering
and improve the rear turn.
The amount of traction will
be weaker.
Stiffening the rear chassis
flex provides more stability
and better traction.
T283
Alu Flange Collar M3x4x3.0mm (Red)
アルミフランジカラー（レッド）
x1
x1
B01308S
M3x8mm Slim Head Screw
スリムヘッドスクリュー
26

OPTION PARTS オプションパーツ
Front Belt Tensioner Set
フロントベルトテンショナーセット
T239
19
x6
B01306
M3x6mm Button Head Screw
ボタンヘッドスクリュー
x5
B01306
M3x6mm Button Head Screw
ボタンヘッドスクリュー
M3x6mm
B01306
M3x6mm
B01306
M3x6mm
B01306
M3x6mm
B01306
T291
Graphite Rear Top Deck 2.0mm
グラファイトリアトップデッキ
T290
Graphite Front Top Deck 2.0mm
グラファイトフロントトップデッキ
ASSEMBLY VIEW
T229
Ball Bearing 3x6x2.5mm
ボールベアリング
CM-A004-03
Shim 3x5x0.3mm
シム
A73505
Alu Washer 3x5x0.5mm (Silver)
アルミスペーサー（シルバー）
F049
M3 Nylon Nut Thin Type
ナイロンナット薄型
M3x14mm Alu Button Head Screw
 アルミボタンヘッドスクリュー
M3x5mm Button Head Screw
 ボタンヘッドスクリュー
B01305
Graphite
Upper Bulkhead Brace (Medium)
グラファイト
アッパーバルクヘッドブレース（ミディアム）
T269
Graphite
Upper Bulkhead Brace (Soft)
グラファイト
アッパーバルクヘッドブレース（ソフト）
T269S
トップデッキのアッパーバルクヘッド
の固定部分を連結することで、シャー
シフレックスを調整します。
Adjust the chassis flex by
connecting this carbon brace
between the upper bulkheads
on top of the top deck.
SETTING PARTS セッティングパーツ
27
28

Short
Long
20
ASSEMBLING TIPS 組み立てのコツ
R L
Assemble both L&R.
左右作る。
L/R
T182-0
Alu Suspension Plate 0mm
アルミサスペンションプレート
T163-H
Front Suspension Arm (Hard)
フロントロアサスアーム（ハード）
T177
Alu Lower
Suspension Holder
アルミロアサスホルダー
T177
T053 L
R
T173
Compsite Shim 3x6x1.0mm
コンポジットシム
x4
NOTE DIRECTION
向きに注意してください。
approximately 2.0mm
2
1
INITIAL POSITION
初期位置
T015B Eccentric Bushing
ピボットピンブッシュ
INITIAL POSITION
初期位置
T015B Eccentric Bushing
ピボットピンブッシュ
T173
t=1mm
T173
t=1mm
T053
Lower Arm Inner Shaft
ロアアームインナーシャフト
x2
BAG E
Front Suspension Arm
(Graphite/Super Hard)
フロントロアサスアーム
（グラファイト / スーパーハード）
T163-SH
M3x10mm Set Screw (Cup Point)
 セットスクリュー（くぼみ先）
x2
B04310
M3x10mm
B04310
M4x8mm
R0281
x4
B01308
M3x8mm Button Head Screw
ボタンヘッドスクリュー
M3x8mm
B01308
M3x8mm
B01308
Lower Suspension Holder Spacer
0.2mm
ロアサスホルダースペーサー
T201-0.2
Lower Suspension Holder Spacer
0.4mm
T201-0.4
If the suspension arm does not
move freely, use a INFINITY
3.0mm Arm Reamer to adjust
the size of the suspension arm
holes.
サスアームがスムーズに動かない場合
は、INFINITY3.0mm アームリー
マーを使用して、サスアームの穴のサ
イズを調整します。
INFINITY 3.0mm Arm Reamer
INFNITY3.0mm アームリーマー
A2430
IF14-2 サスペンションマウントは、ピ
ボットピンブッシュの組み合わせで、トー
角、アンチスクワット、ロールセンター、
トラック幅を調整することが可能です。
MIDDLE POSITION
0.4mm or 0.5deg. from center position.
OUTER POSITION
0.8mm or 1deg. from center position.
外側ポジション
中心から 0.8mm または 1°変化します。
中間ポジション
中心から 0.4mm または 0.5°変化します。
The IF14-2 suspension is
using different combinations
of eccentric bushings, fine
adjustment of toe-angle, anti-
squat, roll-center kick-up and
track width can be obtained.
OPTION PARTS オプションパーツ
Ultra Low Friction Lower Arm
Inner Shaft (2pcs)
ウルトラローフリクションロアアーム
インナーシャフト
T272
SETTING PARTS セッティングパーツ
SETTING PARTS セッティングパーツ
R0281
Set Screw M4x8mm (Round Top)
セットスクリュー（丸先）
x2
29
30
