3
L’INSTALLATION
Notes:
•Choisir un endroit pour l’installation de
l’appareil, qui ne risque pas de gêner
le conducteur lorsqu’il conduit. Avant
l’installation définitive de l’unité,
brancher les câbles de façon
temporaire et s’assurer qu’ils sont tous
connectés correctement et que
l’appareil et le système fonctionnent
normalement.
•N’utiliser que les pièces livrées avec
l’appareil, afin d’obtenir une installation
correcte. L’utilisation de pièces non
autorisées peut provoquer un mauvais
fonctionnement.
•Consulter le concessionnaire le plus
proche si l’installation nécessite que
des trous ou autres modifications
soient faits au véhicule.
•Choisir un endroit pour l’installation de
l’appareil, qui ne risque pas de gêner
le conducteur lorsqu’il conduit et ne
risque pas de blesser le passager en
cas d’arrêt brusque, tel qu’un arrêt
d’urgence.
•Si l’angle d’installation est supérieur à
30 °par rapport àl’horizontale, les
performances de l’appareil peuvent ne
pas être optimales.
•Éviter d’installer l’appareil làoùil serait
soumis àdes températures
excessives, telles que la lumière solaire
directe, une sortie d’air chaud, le
chauffage, ou un endroit exposéàla
poussière ou des vibrations
importantes.

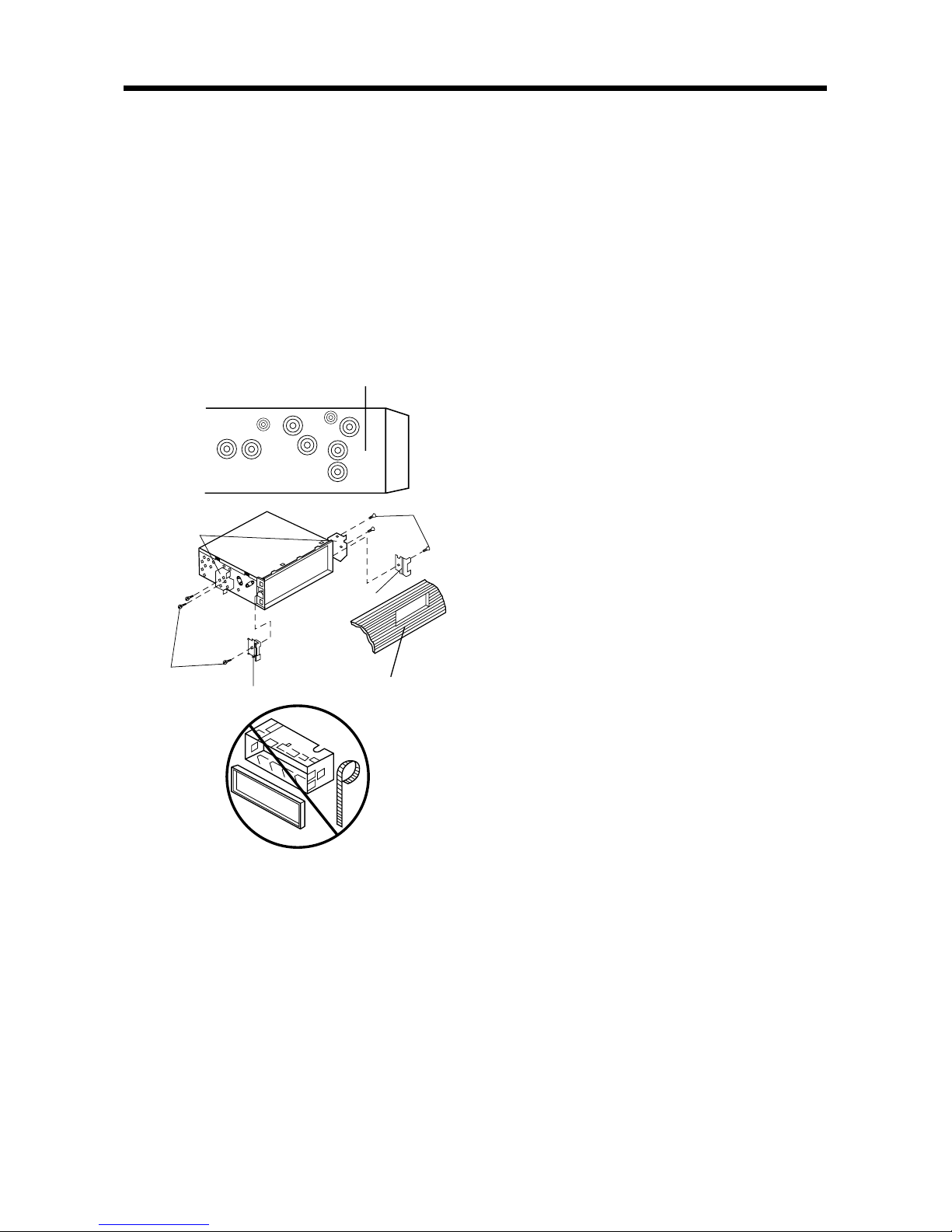

FIXATION AVANT/ARRIÈRE DIN
Cet appareil doit être correctement fixé
soit par la partie «avant »(fixation
conventionnelle avant DIN, ou par «
l’arrière »(installation arrière DIN, en
utilisant les trous filetés pour les vis sur
chaque côtédu châssis de l’appareil).
Pour tous détails, se reporter aux
méthodes d’installation illustrées ci-
après.
VIS ÀENLEVER AVANT
L’INSTALLATION
Avant d’installer l’appareil, enlever les
deux vis ci-après.
FIXATION AVANT DIN (méthode A)
Ouverture d’installation
Cet appareil peut être installésur n’importe
quel tableau de bord disposant d’une
ouverture telle qu’illustrée ci-dessous :
Installation de l’appareil
S’assurer au préalable que toutes les
connexions ont ététestées, puis effectuer
les étapes suivantes pour installer
l’appareil.
1. S’assure que l’allumage est éteint, puis
débrancher le câble de la borne
négative (-) de la batterie du véhicule.
2. Débrancher le faisceau de câbles et
l’antenne.

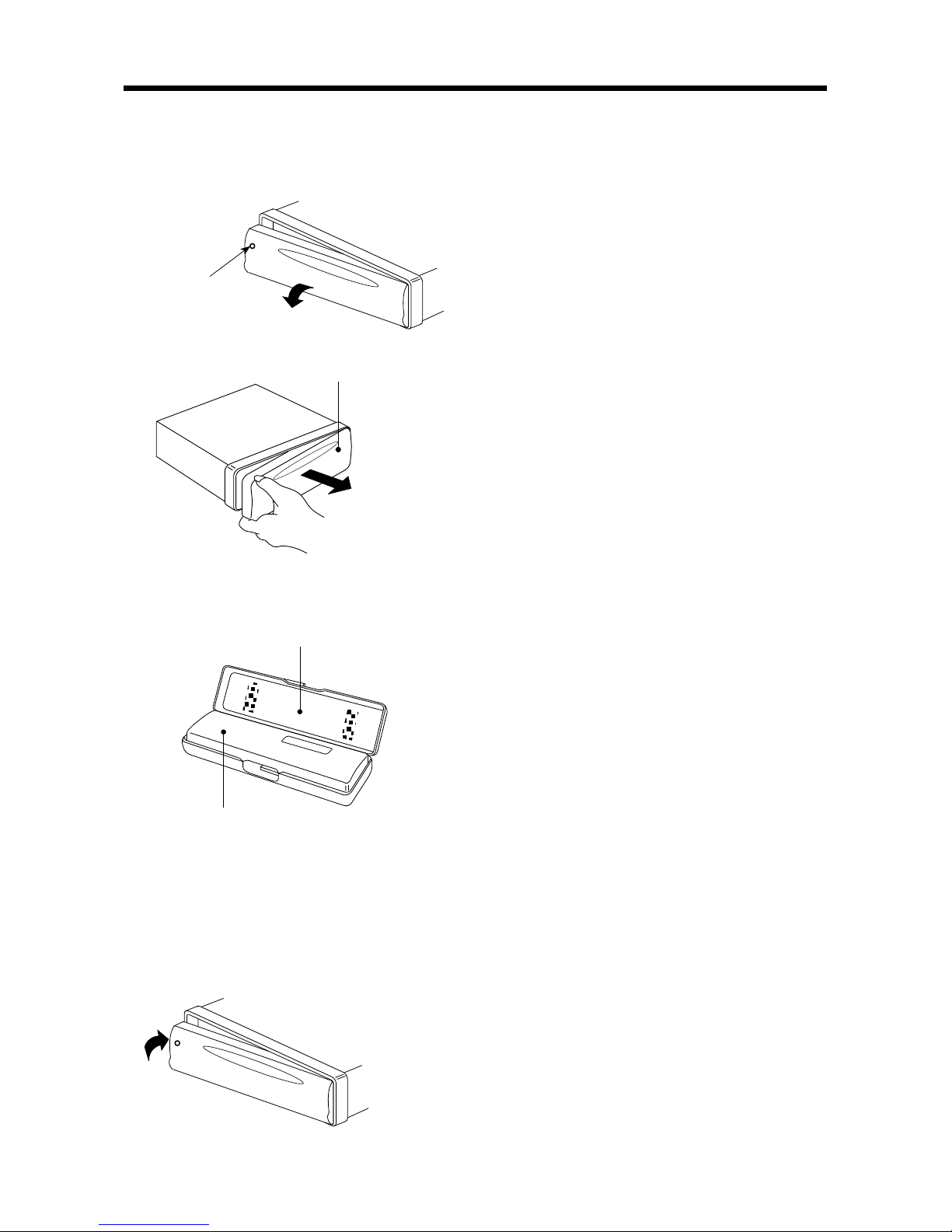

3. Appuyer sur le bouton de déverrouillage
du panneau avant et enlever le panneau
de commandes (se reporter àla
rubrique «enlever le panneau avant »).
4. Soulever la partie supérieure du cadre
de garniture extérieur et l’enlevez.
5. Les deux clés fournies déverrouillent
les onglets àl’intérieur du châssis, pour
permettre de l'enlever. Insérer les clés
le plus loin possible (avec les crans
vers le haut) dans les fentes
appropriées, au milieu des côtés droits
et gauches de l’appareil. Puis sortir le
châssis de l’appareil.
30˚
182 mm
53 mm
Vis àenlever avant l’installation
