Remueva la base
para montaje en
pared
Video compuesto
y audio analógico
CABLE
Identicación de los cables
Su televisor cuenta con varios tipos de conexiones para la conexión de otros equipos. Para obtener
el video de óptima calidad, conecte un equipo a la mejor conexión disponible.
Tipo de conexión Calidad de video Conector del cable
HDMI video/audio Óptima
Mejor
Buena
O
O
Video de componentes
y audio analógico
Se puede usar la toma HDMI 1 para conectar un equipo con DVI a su televisor. Necesitará conectar
un adaptador HDMI a DVI en un extremo del cable HDMI que se conecta a la toma del equipo
con DVI.
Paño de limpieza
Vista frontal
Instalación de la base
1Coloque cuidadosamente el televisor con la pantalla hacia abajo, sobre una
supercie acolchonada y limpia para protegerlo de daños y rayones.
2Alinee e inserte la base en el soporte.
3Fije la base al televisor con los cuatro tornillos suministrados.
Instalación de un soporte para montaje en pared
1 Coloque cuidadosamente el televisor con la pantalla hacia abajo, sobre una
supercie acolchonada y limpia para protegerlo de daños y rayones.
2Quite los cuatro tornillos que aseguran la cubierta, luego extraiga la tapa.
3Asegure la cubierta para base plana a la parte posterior de su televisor usando
los cuatro tornillos que usted quitó.
4Fije el soporte de montaje en pared a su
televisor usando los agujeros de montaje.
Vea las instrucciones que vienen con el
soporte de montaje en pared para la
información de cómo colgar correctamente su televisor.
Conexión de un reproductor de DVD o de DVD Blu-ray,
de una caja decodicadora paraTV por cable, de un
receptor de satélite, videocámara o de una consola de
videojuegos
Usando un puerto HDMI (óptima)
Uso de cables de componentes (mejor)
Uso de cables compuestos (buena)
Conexión a una toma de pared de antena/TV por cable
Conecte un cable coaxial (no se incluye) a la toma de antena/TV por cable (ANT/CABLE) en la
parte posterior de su televisor y a la toma de pared de antena/TV por cable.
HDTV LCD de 32 pulg., 720p
GUÍA DE
INSTALACIÓN
RÁPIDA
NS-32E740A12
Gracias
por su compra de este televisor Insignia de alta calidad.
Esperamos que disfrute de la calidad y abilidad de este
producto por muchos años.
_______________________________
Control remoto
y 2 pilas AAA
Base para televisor y 4 tornillos
Cubierta para base plana
para montaje en pared
Cable de audio
¡NUESTRA PRIORIDAD,
LA ECOLOGÍA!
No le suministramos la Guía del usuario con el producto,
pero está disponible en línea.
Visite el sitio www.insigniaproducts.com, haga clic en
Support & Service (Asistencia y servicio), ingrese el
número de su modelo en el campo Product Search
(Búsqueda de producto) y haga clic en Search (Búsqueda).
Indicador de
encendido
Sensor del
control remoto
Este aparato está diseñado para ser
soportado por un soporte de
montaje en pared listado por UL.
Advertencia
Por favor, tome nota: conecte su
cable de video amarillo a la toma
verde Y/Video.
Cable de video
de componentes
AUDIO/VIDEO
OUT
AUDIO/VIDEO
OUT
C
M
Y
CM
MY
CY
CMY
K
NS-32E740A12_11-0408_QSG_V1_SP.eps 1 4/26/2011 1:51:41 PMNS-32E740A12_11-0408_QSG_V1_SP.eps 1 4/26/2011 1:51:41 PM

HDTV LCD de 32", 720p IGUÍA DE INSTALACIÓN RÁPIDA I NS-32E740A12
AUDIO IN
OPTICAL
AUDIO IN
Antena oTV
por cable
(sin caja)
Reproductor de discos Blu-ray/
reproductor de DVD/VCR
Caja de TV por cable o satélite
Receptor
de AV
Consola de
videojuegos o cámara
Unidad ash USB
Computadora
OK
ENTER
MENU EXIT
PICTURE AUDIO CHANNELS SETTINGS USB
Mode
Brightness
Contrast
Color
Tint
Sharpness
Energy Savings
48
50
60
0
+10
MOVE EXIT
PREVIOUS
SELECT
Adjust settings to affect picture quality
OK
ENTER
MENU EXIT
Reduces total power consumption
Home Mode
Retail Mode
MOVE EXIT
PREVIOUS
SELECT
Choose Your Picture Mode
OK
ENTER
MENU EXIT
Digital Channels
Analog Channels
Scan for digital channels
Choose Your TV Source
Antenna
Cable
Cable/Satellite Box
0
MOVE EXIT
PREVIOUS
SELECT
Channel scan may take 20+ minutes
0
OK
ENTER
MENU EXIT
Mode
Time Zone
Daylight Savings
Year
Month
Day
Time
If Automatic, options are automatically set by TV source
MOVE EXIT
PREVIOUS
SELECT
Choose Your Time Setting
Manual
Pacific
On
2011
Jan
1
12:25 AM
OK
ENTER
MENU EXIT
English
Français
Español
Choose Your Menu Language
MOVE EXIT
PREVIOUS
SELECT
Set menu language to English, Français, or Español
TV
VGA
HDMI 1
HDMI 2
USB
Input Source
Component/AV
HDMI 3
Encendido de su televisor por primera vez
1Conecte el cable de alimentación a su televisor y a un tomacorriente, luego presione
(encendido). El indicador de encendido se enciende color azul y se abrirá la pantalla de
elección del idioma del menú (Choose Your Menu Language).
2Presione ▲o ▼para resaltar un idioma y presione ENTER (Entrar). Se abre la pantalla para
elegir el ajuste de la hora (Choose Your Time Setting) con la opción Mode (Modo) resaltada.
3Presione ◄o ►para seleccionar Auto o Manual. Si selecciona Auto, la fecha y la hora se
ajustan automáticamente con la señal deTV digital. Si selecciona Manual, se puede
cambiar la fecha y la hora manualmente. Presione ENTER (Entrar). La pantalla Choose your
Picture Mode (Elija su Modo de imagen) se abre.
4Presione ▲o ▼para resaltar Home Mode (Modo de casa) o Retail Mode (Modo
comercial), y presione ENTER (Entrar). Si selecciona Retail Mode, aparecerá un mensaje
para conrmar su selección. Seleccione Yes (Sí) o No. El modo comercial (Retail Mode) no
permite ahorrar energía. Se abre la pantalla Choose your TV source (Elija su fuente de TV).
5Presione ▲o ▼para resaltar Antenna (Antena), Cable (TV por cable), o Cable/Satellite
Box (Caja decodicadora deTV por cable o satélite). Si selecciona Antenna (Antena) o
Cable (TV por cable), su televisor busca automáticamente los canales disponibles. La
búsqueda puede durar varios minutos. Si selecciona Cable/Satellite box (Caja de cable o
satélite), su televisor no necesita buscar los canales.

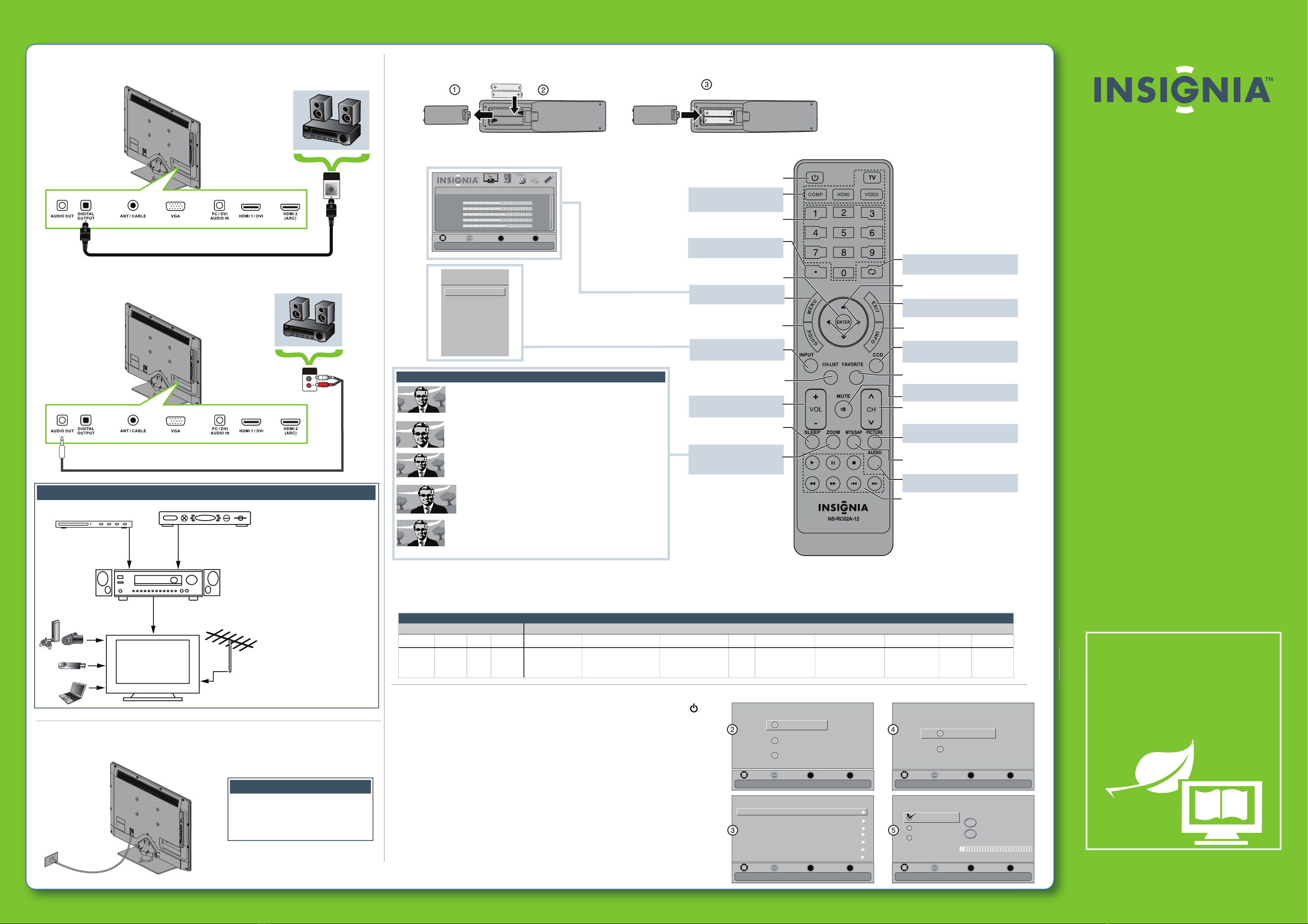

Conexión de un sistema de cine en casa
Usando el audio digital
Usando el audio analógico
Conexión de la alimentación
Enchufe el cable de alimentación de CA en un tomacorriente.
Garantía limitada de dos años
Visite www.insigniaproducts.com para obtener
más detalles.
¿Necesita ayuda adicional?
¡Consulte su Guía del usuario en línea! Esta
guía completa incluye desde las informaciones
básicas hasta las funcionalidades más
avanzadas. No le suministramos la Guía del
usuario con el producto, pero está disponible
en línea. Visite el sitio
www.insigniaproducts.com, haga clic en
Support & Service (Asistencia y servicio),
ingrese el número de su modelo en el campo
Product Search (Búsqueda de producto) y
haga clic en Search (Búsqueda).
Visite nuestro foro de comunidades en línea
en www.insigniaproducts.com para obtener
informaciones útiles de otras personas que
compraron un televisor Insignia.
Estamos a su disposición
www.insigniaproducts.com
Para el servicio al cliente llame:
877-467-4289 (mercados estadounidense y
canadiense)
Distribuido por Best Buy Purchasing, LLC
7601 Penn Avenue South, Richeld, MN 55423-3645 E.U.A.
© 2011 BBY Solutions, Inc.
Todos los derechos reservados. INSIGNIA es una marca
comercial de BBY Solutions Inc., registrada en algunos
países. Todos los otros productos y los nombres de marca
son marcas comerciales de sus respectivos dueños.
ESPAÑOL 11-0408
Conguración y uso de su control remoto
1Presione el botón de liberación situado en la parte posterior del control remoto para remover la cubierta del compartimiento de las pilas.
2Inserte dos pilas AAA en el compartimiento de pilas. Verique que los símbolos + y – en las pilas correspondan con los símbolos + y – en el compartimiento de las pilas.
3Vuelva a colocar la cubierta.
REGRESAR
Para regresar al canal anterior.
Flechas
Para navegar en los menús de pantalla.
SALIR
Para cerrar el menú de pantalla.
INFO
Para abrir la información de estado del televisor.
SUBTÍTULOS OPTATIVOS
Para activar y desactivar los subtítulos optativos.
FAVORITOS
Para mostrar la lista de canales favoritos.
SILENCIAR
Para silenciar el sonido.
Canal
Para cambiar los canales del televisor.
IMAGEN
Para seleccionar los modos de video.
MTS/SAP
Para alternar entre mono, estéreo y audio
secundario para programas analógicos.
AUDIO
Para seleccionar los modos de audio.
Controles de dispositivos
Para controlar los equipos compatibles con
HDMI-CEC a su televisor.
Programación de su control remoto
Para programar su control remoto universal para que funcione con su televisor nuevo Insignia, consulte la siguiente tabla para encontrar los códigos comunes. Si
encuentra problemas al programar su control remoto o necesita un código diferente para el control remoto, visite www.insigniaproducts.com para obtener los últimos
códigos para control remoto.
Encendido
Para encender o apagar su televisor.
Selección rápida de entradas
Para seleccionar otra fuente
conectada a su televisor.
Botones numéricos
Para ingresar los números de canales.
.
Entra el número de un subcanal
digital (tal como 4.1)
ENTRAR
Para conrmar las selecciones o los
cambios.
MENÚ
Para abrir el menú de pantalla
GUÍA
Para mostrar la guía de
programación
ENTRADA
Para abrir la lista de fuentes.
LISTA DE CANALES
Para abrir la lista de canales.
Volumen
Para cambiar el volumen.
APAGADO AUTOMÁTICO
Para ajustar el temporizador de
apagado automático.
ZOOM
Para cambiar cómo se muestra la
imagen en la pantalla.
Conexión de un sistema de cine en casa con múltiples dispositivos
Normal:
Muestra la relación de aspecto original de con barras negras verticales al
lado izquierdo y derecho de la pantalla.
Muestra la relación de aspecto 4:3 si la fuente de entrada es de 480i, 480p
Muestra la relación de aspecto 16:9 si la fuente de entrada es de 720p,
1080i, 1080p
Zoom:
Expande la imagen para llenar la pantalla. Se puede cortar la parte inferior
y superior de la imagen.
Ancha:
Use esta opción para ver el contenido grabado en la relación de aspecto
de 16:9 (Pantalla ancha).
Cine:
Estira la imagen a los bordes pero mantiene una imagen clara en el centro.
Auto:
Ajusta automáticamente la imagen basado en el tamaño de la pantalla y
del programa de televisión. Nota:auto está disponible solamente cuando
el zoom automático esta activado (On) en el menú los canales
(CHANNELS).
Relación de aspecto
Cuando se conecta a un receptor de
AV con la función de ARC, le
recomendamos que conecte la toma
de salida HDMI (HDMI OUT) del
receptor de AV a la toma de HDMI2
(ARC) de su televisor usando un cable
compatible con HDMI-ARC.
En las siguientes situaciones el cable
HDMI guiará el audio Dolby Digital al
receptor de AV de modo que usted no
necesite conectar un cable de audio
digital por separado:
• Tiene una consola de videojuegos
conectada a una de las tomas de
entrada HDMI1/HDMI3.
• Cuando vea un programa a través de
la antena o TV por cable conectada a
la toma de antena/TV por cable
(ANT/CABLE).
Nota
El cable de alimentación de CA se ja
a la parte posterior del televisor
cuando se envía de la fábrica y no se
puede desconectar de su televisor.
Códigos de TV para control remoto universal
Control remoto universal TV por cable/satélite/cajas decodificadoras
One for All Philips RCA Sony Cablevision Charter Comcast Cox Direct TV Dish Network Time Warner Tivo Verizon
0054 0198,
0490 135
1326,
1463
0198,
0490
400, 450, 461, 456,
10463, 1463, 0463 0091
068, 069, 078,
096, 100, 164,
168, 229, 026
2002, 1204, 1423, 1517,
0171, 1963, 0463, 1463,
0842, 1326, 167, 415,
424, 450, 456, 461, 507,
523, 567, 577, 586
10171, 11204,
11326, 11517,
11564, 11641,
11963, 12002
720
068, 069,
078, 096,
100, 164,
168, 229,
026
10171, 11204, 11326,
11463, 11517, 11641,
11780, 11785, 11892,
11963, 12002
¡NUESTRA PRIORIDAD,
LA ECOLOGÍA!
No le suministramos la Guía del usuario con el producto,
pero está disponible en línea.
Visite el sitio www.insigniaproducts.com, haga clic en
Support & Service (Asistencia y servicio), ingrese el
número de su modelo en el campo Product Search
(Búsqueda de producto) y haga clic en Search (Búsqueda).
C
M
Y
CM
MY
CY
CMY
K
NS-32E740A12_11-0408_QSG_V1_SP.eps 2 4/26/2011 1:52:07 PMNS-32E740A12_11-0408_QSG_V1_SP.eps 2 4/26/2011 1:52:07 PM
