CABLE
GUÍA DE
INSTALACIÓN
RÁPIDA

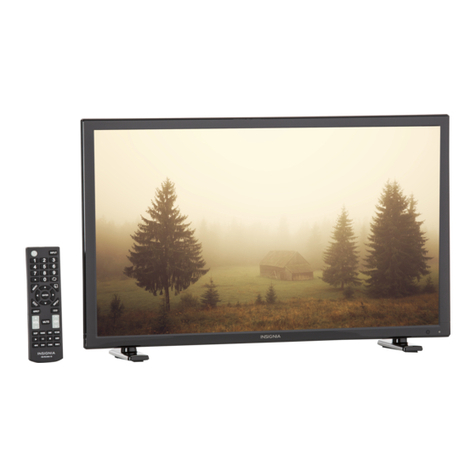

Televisor LED de 24 pulg.
NS-24E40SNA14
Accesorios incluidos
Control remoto y
dos pilas AAA
Base para televisor
Nota: las ilustraciones no corresponden necesariamente al diseño de su televisor.
Características
Vista frontal
Vista posterior
VERSO
Tomas de multiuso: se puede enchufar
cualquier equipo que usa HDMI en
cualquier toma HDMI. Sin embargo,
ciertos equipos tienen que estar
conectados a la toma
HDMI DVI o HDMI2/ARC.
Reérase a las instrucciones
que vienen con su equipo ARC o DVI
para obtener más información.
Nota: las tomas de video de componentes
y de AV están compartidas. Esto signica
que se puede conectar solo un equipo
de video de componentes o de AV a la vez.
Le sugerimos usar HDMI si su equipo
lo admite.
Usando un cable de HDMI (ÓPTIMA)
Usando cables de componentes (MEJOR)
- O -
Usando un cable de AV
(BUENA)
Conector de alimentación
A
Sensor del control remoto
Indicador de encendido
NS-RC6NA-14
HOME
ASPECT
Adaptador de
alimentación
Columna de
la base
USB
DIGITAL OUTPUT
(COAXIAL) USB HDMI2 / ARCHDMI1 / DVI
IN
PC / DVI
AUDIO IN VGA
VIDEO / Y PBPRANT / CABLE IN
PC INAV / COMPONENT INPOWER IN
DC 12V LRAUDIO
PC / DVI
AUDIO IN VGA
VIDEO / Y PBPRANT / CABLE IN
PC INAV / COMPONENT INPOWER IN
DC 12V LRAUDIO
USB
DIGITAL OUTPUT
(COAXIAL) USB HDMI2 / ARCHDMI1 / DVI
IN
M4 (12 mm)
C
Tornillos M4
(longitud 12 mm)
(8)
M4 (12 mm)
- O -
¿Cómo preparar mi televisor para montaje en pared? (no para uso con la base del televisor)
Necesitará: una supercie acolchonada para colocar el televisor.
AColoque cuidadosamente el televisor con la pantalla hacia abajo, sobre una supercie acolchonada y limpia para proteger
la pantalla de daños y rayones.
BFije el soporte de montaje en pared a su televisor usando los agujeros de montaje en la parte posterior de su televisor. Vea las instrucciones
que vienen con el soporte de montaje en pared para la información de cómo colgar correctamente su televisor.
PARA EMPEZAR
¿Cómo jar la base a mi televisor? (no para el montaje en pared)
Necesitará: un destornillador Phillips y una supercie acolchonada para colocar el televisor.
AColoque cuidadosamente el televisor con la pantalla hacia abajo, sobre una supercie
acolchonada y limpia para proteger la pantalla de daños y rayones.
BFije la columna de la base al televisor con los cuatro tornillos M4 suministrados.
CFije la base a la columna base con los cuatro tornillos M4 suministrados (tornillos.
PC / DVI
AUDIO IN VGA
VIDEO / Y PBPRANT / CABLE IN
PC INAV / COMPONENT INPOWER IN
DC 12V LRAUDIO
Opción de cable de componentes
Opción de cable
de AV
AUDIO/VIDEO
OUT
AUDIO/VIDEO OUT
B
Nota: conecte el conector amarillo del
cable de video a la toma verde de VIDEO/Y
en la parte posterior de su televisor.
¿Cómo conectar mi televisor a una antena o una toma de TV por cable de pared?
REALIZACIÓN DE LAS CONEXIONES
¿Cómo puedo mirar televisión (receptor de cable o satélite) o conectar un equipo tal como un
reproductor de DVD o de discos Blu-ray, una consola de videojuegos o una videocámara?
Antes de usar su producto nuevo, lea estas instrucciones para evitar cualquier daño.
Gracias
por su compra de este televisor Insignia de
alta calidad. Esperamos que disfrute de la
calidad y abilidad de este televisor por
muchos años.
¡CONSULTE SU GUÍA DEL
USUARIO EN LÍNEA!
Tenemos como prioridad, la ecología, es por
eso que no le suministramos la Guía del
usuario con el producto, pero está
disponible en línea. Visite el sitio
www.insigniaproducts.com, haga clic en
Support & Service (Asistencia y servicio).
Ingrese el número de modelo en el campo
Manual, Firmware, Drivers & Product
Information (Guía, Firmware, Controladores
e Información del producto),
y haga clic en .
¡CUIDADO!
No enchufe el cable de
alimentación hasta
que los otros equipos
sean conectados.
¿Qué cables tiene usted?
Su televisor cuenta con varias tomas para la conexión de otros
equipos. Para obtener un video de óptima calidad, conecte un equipo
a la mejor conexión disponible. Se debe usar el cable suministrado
con sus equipos.
Nota: Se puede usar la toma HDMI 1/DVI para conectar un equipo con DVI a su televisor.
Conecte un adaptador HDMI a DVI en un extremo del cable HDMI. El adaptador se
conecta a la toma DVI del equipo Reérase a su Guía del usuario en línea para más
información sobre los varios tipos de HDMI (ARC, DVI).
CALIDAD DE VIDEO
ÓPTIMA
MEJOR
BUENA
BUENA
Video y audio HDMI
Video de componentes y audio analógico
Video compuesto y audio analógico
Video y audio coaxial
TIPO DE TOMA CONECTOR DEL CABLE
AUDIO OUT
AUDIO OUT
C
M
Y
CM
MY
CY
CMY
K
NS-24E40SNA14_13-0490_QSG_V3_SP_Final.eps 1 7/22/2013 4:40:37 PMNS-24E40SNA14_13-0490_QSG_V3_SP_Final.eps 1 7/22/2013 4:40:37 PM
V3
FINAL
FOR PRINT

V3 ESPAÑOL 13-0490
Cablevision 068, 069, 078, 096, 100, 164, 168, 229, 026
Charter 2002, 1204, 1423, 1517, 0171, 1963, 0463, 1463, 0842, 1326, 167, 415, 424, 450, 456, 461,
507, 523, 567, 577, 586
Comcast 10171, 11204, 11326, 11463, 11517, 11641, 11780, 11785, 11892, 11963, 12002
Cox 1326, 1463
Direct TV 10171, 11204, 11326, 11517, 11564, 11641, 11963, 12002
Dish Network 720
Time Warner 400, 450, 461, 456, 10463, 1463, 0463
Tivo 0091
Verizon 0198, 0490
One for All 0054
Philips 0198, 0490
RCA 135
Sony 068, 069, 078, 096
4
Televisor LED de 24 pulg. I GUÍA DE INSTALACIÓN RÁPIDA I NS-24E40SNA14
Usando audio digital
Usando audio analógico
Nota: reérase a las instrucciones que vinieron con
sus altavoces para obtener más información.

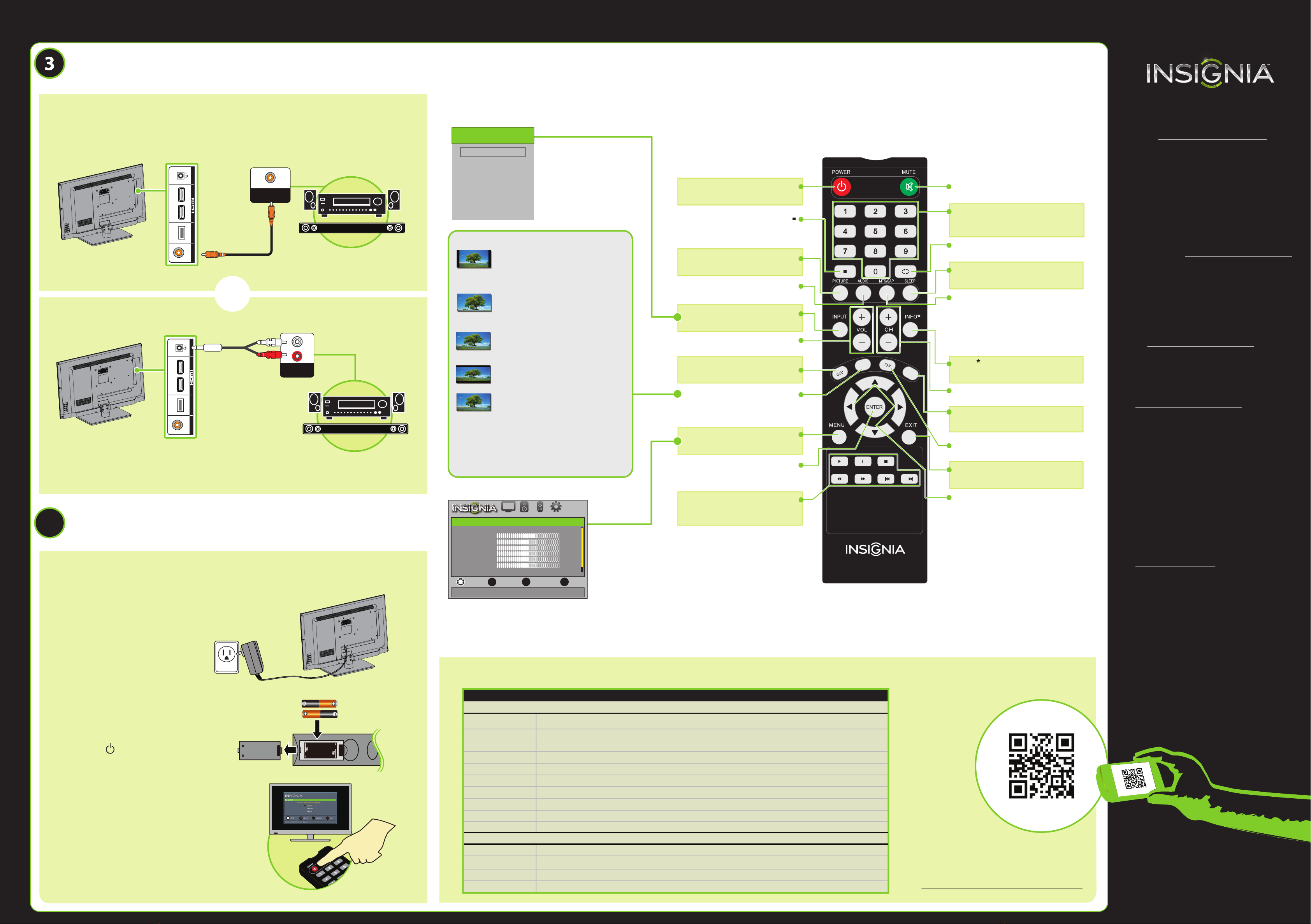

ENCENDIDO DE MI TELEVISOR
Puede encender su televisor después de haber jado la base del televisor o de haberlo
montado en pared y que todos los equipos son conectados.
2 Instale las pilas del control remoto.
3Presione (encendido) en su control
remoto.
4Siga las instrucciones de pantalla.
CONEXIÓN DE LOS EQUIPOS DE AUDIO
¿Cómo conectar mi televisor a altavoces externos?
BARRA DE SONIDO
- O -
ENCENDIDO DE MI TELEVISOR
¿Cuándo puedo encender mi televisor?
AUDIO IN
NS-RC6NA-14
HOME
ASPECT
SILENCIAR
Para silenciar el sonido.
Botones numéricos
Permiten ingresar números de canal y la
contraseña de los controles de los padres.
REGRESAR
Para regresar al canal anterior.
APAGADO AUTOMÁTICO
Para ajustar el temporizador de
apagado automático.
MTS/SAP
Televisión analógica: para alternar entre
mono, estéreo y audio secundario para
programas analógicos.
DTV: selecciona el idioma del audio para
el canal actual.
INFO
Para abrir la información de estado del
televisor.
Canal
Para cambiar los canales del televisor.
INICIO
Para abrir el menú de pantalla.
FAV
Para mostr ar la lista de canales favoritos.
SALIR
Para cerrar el menú de pantalla.
Flechas
Para navegar en los menús de pantalla.
Encendido
Para ingresar el número de un
subcanal digital (Ejemplo 4.1)
IMAGEN
Para seleccionar el modo de video.
AUDIO
Para seleccionar el modo de audio.
ENTRADA
Para abrir la lista
de FUENTES DE ENTRADA.
Volumen
Para cambiar el volumen.
SUBTÍTULOS OPTATIVOS
RELACIÓN DE ASPECTO
Para cambiar cómo se muestra la
imagen en la pantalla.
MENÚ
Para abrir el menú de pantalla.
ENTRAR
Para conrmar las selecciones o los
cambios o abrir un submenú.
Controles INlink
Para controlar los equipos compatibles
con HDMI-CEC conectados a su televisor.
MOVE EXIT
PREVIOUS
SELECT
OK
ENTER
MENU EXIT
Picture Mode
Brightness
Contrast
Color
Tint
Custom
50
Sharpness
Advanced Video
Backlight
50
50
0
50
30
Adjust settings to affect picture quality.
PICTURE AUDIO CHANNELS SETTINGS
INPUT SOURCE
TV
HDMI1
HDMI2
Component/AV
VGA
USB (Photos)
USB
DIGITAL OUTPUT
(COAXIAL) USB HDMI2 / ARCHDMI1 / DVI
IN
USB
DIGITAL OUTPUT
(COAXIAL) USB HDMI2 / ARCHDMI1 / DVI
IN
DIGITAL INPUT
(COAXIAL)
1 Conecte el adaptador de alimentación de
CA en la entrada de CC (DC IN) en la
parte posterior de su televisor.
¿Cuáles son las opciones de tamaño de
Para encender o apagar
su televisor.
Para activar y desactivar los
subtítulos optativos.
Garantía limitada de un año
Visite www.insigniaproducts.com para
obtener más detalles.
¿Necesita ayuda adicional?
¡Consulte su Guía del usuario en línea! Esta
guía completa incluye desde las
informaciones básicas hasta las
funcionalidades más avanzadas. No le
suministramos la Guía del usuario con el
producto, pero está disponible en línea.
Visite el sitio www.insigniaproducts.com,
haga clic en Support & Service (Asistencia
y servicio). Ingrese el número de modelo en
el campo Manual, Firmware, Drivers &
Product Information (Guía, Firmware,
Controladores & Información del Producto),
y haga clic en .
Visite nuestro foro de comunidades en línea
en www.insigniaproducts.com para obtener
informaciones útiles de otras personas que
compraron un televisor Insignia.
Estamos a su disposición
www.insigniaproducts.com
Para el servicio al cliente llame al:
877-467-4289
(mercados estadounidense y canadiense)
INSIGNIA es una marca comercial registrada
de BBY Solutions, Inc.
Registrada en ciertos países.
Distribuido por Best Buy Purchasing, LLC,
7601 Penn Av. South, Richeld, MN 55423 E.U.A.
© 2013 BBY Solutions, Inc.
Todos los derechos reservados
1-877-467-4289
www.insigniaproducts.com
Para una lista actualizada de los códigos para
otros proveedores de cable y marcas de
controles remotos universales, escanee este
código QR o visite el sitio
www.insigniaproducts.com/remotecodes
Ya tengo un control remoto universal. ¿Cómo lo puedo programar para controlar
mi televisor?
CÓDIGOS DE TV PARA CONTROL REMOTO UNIVERSAL
DECODIFICADOR DE CABLE, RECEPTOR DE SATÉLITE U OTRO DECODIFICADOR
Si ya tiene un control remoto universal y quiere programarlo para funcionar con su televisor en lugar de usar
el control remoto de Insignia suministrado, reérase a la tabla de los códigos comunes.
CONTROLES REMOTOS UNIVERSALES
NORMAL: la relación de aspecto original está
conservada. Barras negras se muestran si el
contenido no es de pantalla ancha (16:9).
ZOOM: expande la imagen para llenar la
pantalla. La parte inferior y superior de la
imagen puede estar cortada.
WIDE (ANCHA):use esta opción para ver el
contenido grabado en la relación de aspecto
de 16:9 (Pantalla ancha).
CINE: estira la imagen a los bordes pero
mantiene una imagen clara en el centro.
AUTO: ajusta automáticamente la imagen
según el tamaño de la pantalla y del programa
de televisión. Seleccione esta opción si no
sabe que relación de aspecto escoger. Nota:
Auto sólo está disponible cuando la relación
de aspecto automática (Auto Aspect Ratio)
en el menú de canales (CHANNELS) está
activada (On).
Nota: reérase a las instrucciones que vinieron con
sus altavoces para obtener más información.
BARRA DE SONIDO
AUDIO OUT
AUDIO OUT
C
M
Y
CM
MY
CY
CMY
K
