Insignia NS-55L780A12 Installation and operation manual

Vidéo composite et
audio analogique
AUDIO/VIDEO
OUT
CÂBLE
Identication des câbles
Ce téléviseur a plusieurs types de connexions disponibles pour y connecter des périphériques.
Pour une qualité vidéo optimale, il faut connecter le périphérique à la
meilleure connexion disponible.
Il est possible d'utiliser la prise HDMI 1 pour connecter un périphérique DVI au téléviseur. Il
faut toutefois utiliser un adaptateur HDMI vers DVI à l'extrémité du câble HDMI connecté à la
prise du périphérique DVI.
Type de connexion Qualité vidéo Connecteur de câble
HDMI (vidéo/audio) Optimale
Vidéo à composantes
et audio analogique
Meilleure
Bonne
OU
OU
AUDIO/VIDEO
OUT
Face avant
Installation du socle
1Placer délicatement l'écran du téléviseur sur une surface propre et
matelassée an d'éviter les rayures et les dégâts matériels.
2Aligner la base puis l’insérer dans le socle tel qu’illustré.
3Fixer le socle au téléviseur avec les quatre vis fournies.
Installation d’un support de montage mural
1 Placer délicatement l'écran du téléviseur sur une surface propre et
matelassée an d'éviter les rayures et les dégâts matériels.
2 Retirer les quatre vis de xation du socle au téléviseur, puis enlever le socle.
3 Retirer les quatre vis de xation de l'axe du socle au téléviseur, puis extraire l'axe.
4 Fixer le support de montage mural à l’aide des
trous de montage au dos du téléviseur. An
d’accrocher le téléviseur correctement, consulter
les instructions fournies avec le support de
montage mural.
Connexion d’un lecteur DVD
ou Blu-ray, d’un décodeur de TV câblée, d’un récepteur
satellite, d’un caméscope ou d’une console de jeux vidéo
Utilisation d’un câble HDMI (optimale)
Utilisation de câbles à
composantes (meilleure)
Utilisation de câbles composites (bonne)
Connexion à la prise murale de l’antenne ou de
la TV câblée
Connecter un câble coaxial (non fourni) à la prise d’antenne/TV câblée (ANT/CABLE)
au dos du téléviseur et à la prise murale de l’antenne ou de la TV câblée.
TVHD ACL 1080 p de 55 po
GUIDE D’INSTALLATION RAPIDE
NS-55L780A12
Nous vous remercions
d'avoir acheté ce téléviseur Insignia de qualité. Nous
espérons que vous apprécierez la qualité et la abilité de
ce produit pendant plusieurs années.
_______________________________
Télécommande
avec piles (2 de
type AAA)
Câble vidéo à
composantes
Socle pour téléviseur avec 4 vis
Câble audio
Câble
d’alimentation
NOUS SOMMES POUR L’ÉCOLOGIE!
Le Guide de l’utilisateur n’est pas livré avec
l’appareil mais est disponible en ligne.
Allez sur le site www.insigniaproducts.com, cliquez
sur Support & Service (Assistance et service),
saisissez le numéro de modèle dans le champ
Product Search (Recherche du produit), puis cliquez
sur Search (Recherche).
Capteur de
télécommande
Témoin de
marche-arrêt
Un montage mural de cet
appareil ne peut se faire
qu'avec un support de montage
mural homologué UL.
Avertissement
Remarque : Connecter le câble vidéo
jaune à la prise Y/Vidéo verte.
Chion de
nettoyage
C
M
Y
CM
MY
CY
CMY
K
NS-55L780A12_11-0057_ QSG_V1_FR.eps 1 2/11/2011 4:07:55 PMNS-55L780A12_11-0057_ QSG_V1_FR.eps 1 2/11/2011 4:07:55 PM

TVHD à écran ACL 1080p de 55 po I GUIDE D’INSTALLATION RAPIDE I NS-55L780A12
AUDIO IN
OPTICAL
AUDIO IN
Antenne/TV
câblée
(sans décodeur)
Lecteur Blu-ray/lecteur
DVD/magnétoscope Décodeur TV câble ou satellite
Récepteur AV
Console de jeux ou
appareil photo
Lecteur ash USB
Ordinateur
OK
ENTER
MENU EXIT
PICTURE AUDIO CHANNELS SETTINGS USB
Mode
Brightness
Contrast
Color
Tint
Sharpness
Energy Savings
48
50
60
0
+10
MOVE EXIT
PREVIOUS
SELECT
Adjust settings to affect picture quality
OK
ENTER
MENU EXIT
Reduces total power consumption
Home Mode
Retail Mode
MOVE EXIT
PREVIOUS
SELECT
Choose Your Picture Mode
OK
ENTER
MENU EXIT
Digital Channels
Analog Channels
Scan for digital channels
Choose Your TV Source
Antenna
Cable
Cable/Satellite Box
0
MOVE EXIT
PREVIOUS
SELECT
Channel scan may take 20+ minutes
0
OK
ENTER
MENU EXIT
Mode
Time Zone
Daylight Savings
Year
Month
Day
Time
If Automatic, options are automatically set by TV source
MOVE EXIT
PREVIOUS
SELECT
Choose Your Time Setting
Manual
Pacific
On
2011
Jan
1
12:25 AM
OK
ENTER
MENU EXIT
English
Français
Español
Choose Your Menu Language
MOVE EXIT
PREVIOUS
SELECT
Set menu language to English, Français, or Español
TV
VGA
HDMI 1
HDMI 2
USB
Input Source
Component/AV
HDMI 3
Codes des téléviseurs pour télécommande universelle
Commandes de la télécommande universelle TV câblée/satellite/décodeurs
One for All Philips RCA Sony Cablevision Charter Comcast Cox Direct TV Dish Network Time Warner Tivo Verizon
0054 0198,
0490 135
1326,
1463
0198,
0490
400, 450, 461, 456,
10463, 1463, 0463 0091
068, 069, 078,
096, 100, 164,
168, 229, 026
2002, 1204, 1423, 1517,
0171, 1963, 0463, 1463,
0842, 1326, 167, 415,
424, 450, 456, 461, 507,
523, 567, 577, 586
10171, 11204,
11326, 11517,
11564, 11641,
11963, 12002
720
068, 069,
078, 096,
100, 164,
168, 229,
026
10171, 11204, 11326,
11463, 11517, 11641,
11780, 11785, 11892,
11963, 12002

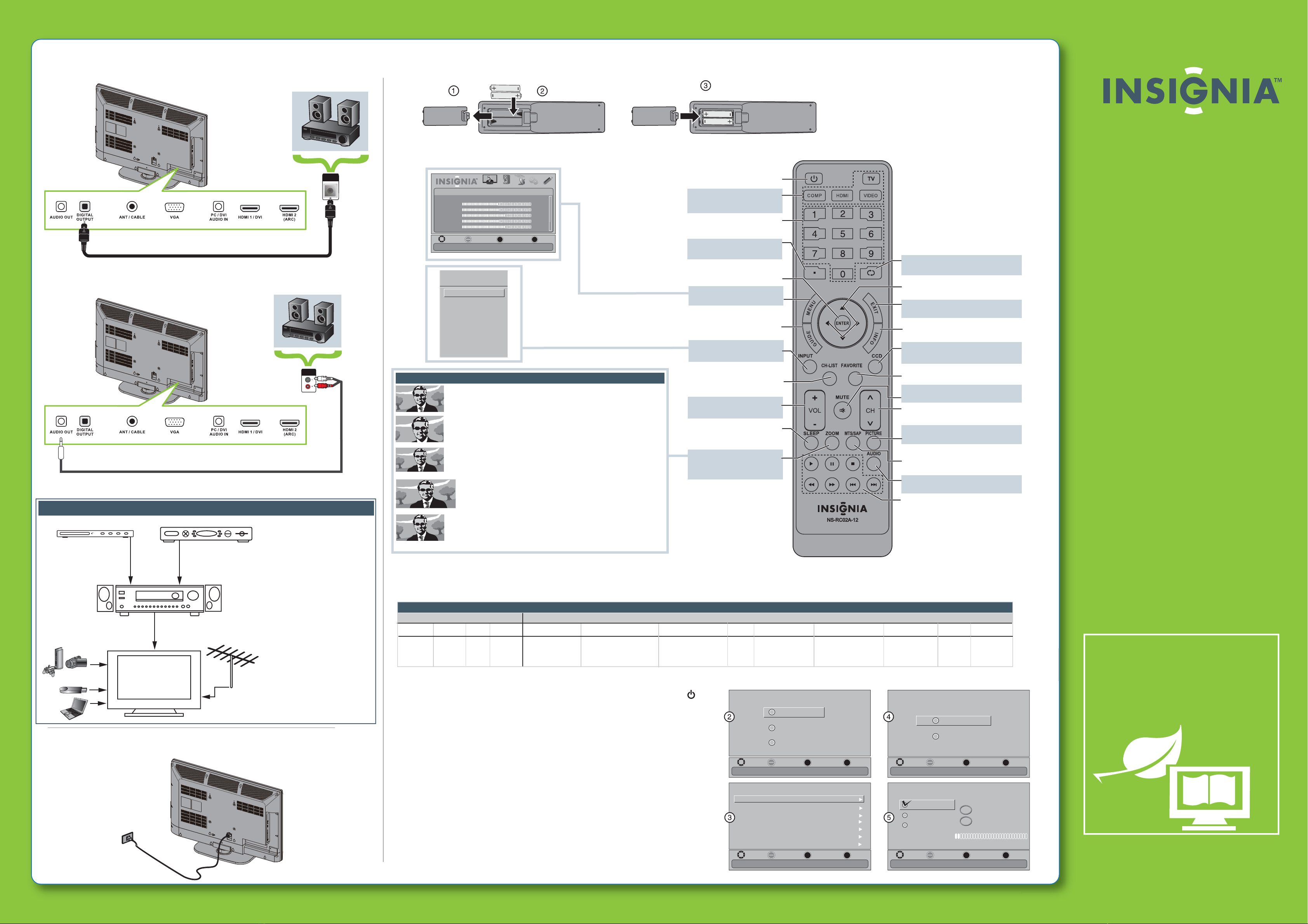

Connexion d’un système de cinéma maison
Utilisation de l'audio numérique
Utilisation de l'audio analogique
Connexion de l’alimentation
Brancher le cordon d'alimentation c.a. sur la prise d’entrée c.a. (AC IN) au dos du
téléviseur, puis l'autre extrémité
du cordon sur une prise secteur.
Garantie limitée de deux ans
Allez sur le site www.insigniaproducts.com
pour plus de détails.
Pour toute aide supplémentaire
Consultez le Guide de l’utilisateur en ligne! Ce
guide complet inclut toutes les informations
nécessaires, depuis les étapes de base aux
fonctionnalités avancées. Le Guide de
l’utilisateur n’est pas livré avec l’appareil mais est
disponible en ligne. Allez sur le site
www.insigniaproducts.com, cliquez sur
Support & Service (Assistance et service),
saisissez le numéro de modèle dans le champ
Product Search (Recherche du produit), puis
cliquez sur Search (Recherche).
Allez sur notre forum en ligne
(www.insigniaproducts.com) pour toutes
informations utiles de la part des autres
propriétaires de téléviseurs Insignia.
Nous sommes à votre disposition
www.insigniaproducts.com
Pour le service à la clientèle, appeler le :
877-467-4289 (marchés américain et canadien)
Distribué par Best Buy Purchasing, LLC
7601 Penn Avenue South, Richeld, MN 55423-3645 É.-U.
© 2011 BBY Solutions, Inc.
Tous droits réservés. INSIGNIA est une marque de commerce
de BBY Solutions Inc., déposée dans certains pays.Tous les
autres produits et noms de marques sont des marques de
commerce appartenant à leurs propriétaires respectifs.
FRANÇAIS 11-0057
Conguration et utilisation de la télécommande
1Appuyer sur la touche de déverrouillage à l’arrière de la télécommande pour retirer le couvercle du compartiment des piles.
2Insérer deux piles AAA dans le compartiment. Veiller à ce que les pôles + et – des piles coïncident avec les repères + et – gurant à l'intérieur du compartiment.
3Remettre le couvercle en place.
Mise en marche du téléviseur pour la première fois
1Brancher le cordon d’alimentation du téléviseur sur une prise secteur puis appuyer sur
(marche-arrêt). Le témoin de marche s’allume en bleu et l'écran du choix de la langue des menus
(Choose Your Menu Language) s'ache.
2Appuyer sur ▲ou ▼pour mettre en surbrillance une langue, puis sur ENTER (Entrée). L'écran du
choix de l’heure (Choose Your Time Setting) s’ache avec Mode en surbrillance.
3Appuyer sur◄ou ►pour sélectionner Auto ou Manual (Manuel). Si Auto est sélectionné, la date
et l’heure sont réglées automatiquement à partir du signal TV numérique. Si Manual est
sélectionné, il est possible de régler manuellement la date et l'heure. Appuyer sur ENTER (Entrée).
L’écran du choix du mode image (Choose your Picture Mode) s’ache.
4Appuyer sur ▲ou ▼pour mettre en surbrillance le mode à la maison (Home Mode) ou le mode
commercial (Retail Mode), puis appuyer sur ENTER (Entrée). Si Retail Mode est sélectionné, un
message de conrmation de la sélection s’ache. Sélectionner Yes (Oui) ou No (Non). Le mode
commercial (Retail Mode) n’est pas un mode permettant d’économiser l’énergie. L’écran du choix
de la sourceTV (Choose your TV source) s’ache.
5Appuyer sur ▲ou ▼pour mettre en surbrillance Antenna (Antenne), Cable (TV câblée) ou
Cable/Satellite box (décodeur TV câblée/satellite). Si l’option Antenna ou Cable a été
sélectionnée, le téléviseur recherche les canaux disponibles. Ceci peut prendre plusieurs minutes.
Si Cable/Satellite box est sélectionné, le téléviseur n'a pas besoin de rechercher les canaux.
RAPPEL
Pour revenir au canal précédent.
Flèches
Pour se déplacer dans les menus d’écran.
QUITTER
Pour fermer le menu d’écran.
INFO
Pour ouvrir la bannière d’informations sur l’état de la TV.
SOUS-TITRES CODÉS
Pour activer ou désactiver les sous-titres codés.
FAVORIS
Pour acher la liste des canaux favoris.
SOURDINE
Pour mettre le son en sourdine.
Canal
Pour modier le canalTV.
Pour sélectionner les modes vidéo.
MTS/SAP
Pour parcourir les modes audio mono, stéréo et trame
sonore secondaire pour les programmes analogiques.
AUDIO
Pour sélectionner le mode audio.
Programmation de la télécommande
Pour programmer la télécommande universelle an qu'elle fonctionne avec ce téléviseur Insignia neuf, se référer au tableau ci-dessous pour les codes les plus courants. En cas de dicultés pour programmer
la télécommande ou pour rechercher un code de télécommande diérent, aller sur le site www.insigniaproducts.com pour recueillir l'information la plus récente sur les codes de télécommande.
Marche-Arrêt
Pour mettre en marche et arrêter
le téléviseur.
Sélection rapide des entrées
Pour choisir une autre source
connectée au téléviseur.
Touches numériques
Pour saisir les numéros de canaux.
.
Saisir un numéro de sous-canal
numérique (tel que 4.1)
ENTRÉE
Pour conrmer les sélections ou
modications.
MENU
Pour acher le menu d’écran.
GUIDE
Pour acher le guide des
programmes.
ENTRÉE
Pour acher la liste des sources.
LISTE DES CANAUX
Pour acher la liste des canaux.
Volume
Pour modier le volume.
ARRÊT DIFFÉRÉ
Pour régler le temporisateur
d’arrêt automatique.
ZOOM
Pour modier l’achage de
l’image sur l'écran.
Connexion d’un système de cinéma maison avec plusieurs appareils
Lors de la connexion d’un récepteur
AV avec la fonction ARC, il est
recommandé de connecter la prise
de sortie HDMI (HDMI OUT) du
récepteur AV à la prise HDMI 2 (ARC)
du téléviseur au moyen d’un câble
compatible HDMI-ARC.
Dans les situations suivantes, le câble
HDMI acheminera l’audio Dolby
Digital au récepteur AV, alors nul
besoin de connecter un autre câble
audio numérique :
• quand une console de jeu est
branchée sur une des prises
HDMI1/HDMI3 du téléviseur;
• lors du visionnement d'une émission
par l’entremise d’une antenne ou de
la TV câblée connectée à une prise
d’antenne/TV câblée (ANT/CABLE).
Contrôle des périphériques
Pour contrôler les périphériques HDMI-CEC c
onnectés au téléviseur.
Normal :
Ache le format d’image d’origine avec des bandes verticales noires à gauche et
à droite de l’écran.
Ache le format d’image 4:3 si la source d’entrée est 480i, 480p
Ache le format d’image 16:9 si la source d’entrée est 720p, 1080i, 1080p
Zoom :
Agrandit l’image pour remplir l’écran. Les parties supérieures et
inférieures de l'image sont recadrées.
Panoramique :
Choisir cette option pour visionner du contenu enregistré dans un format
d’image 16:9 (panoramique).
Cinéma :
Étire les bords de l’image, en gardant une image claire au centre.
Automatique :
Permet le réglage automatique des paramètres de l'image sur la base
de la taille d’écran et de la programmation TV.
Remarque : La fonction automatique est seulement disponible quand
l’option zoom automatique (Auto Zoom) dans le menu des canaux (CHANNELS) est activée (On).
Options pour le format d'image
NOUS SOMMES POUR L’ÉCOLOGIE!
Le Guide de l’utilisateur n’est pas livré avec
l’appareil mais est disponible en ligne.
Allez sur le site www.insigniaproducts.com, cliquez
sur Support & Service (Assistance et service),
saisissez le numéro de modèle dans le champ
Product Search (Recherche du produit), puis cliquez
sur Search (Recherche).
C
M
Y
CM
MY
CY
CMY
K
NS-55L780A12_11-0057_ QSG_V1_FR.eps 2 2/11/2011 4:08:10 PMNS-55L780A12_11-0057_ QSG_V1_FR.eps 2 2/11/2011 4:08:10 PM
