Insignia NS-42D240A13 Installation and operation manual

M4 x 10mm
M4 x 16mm
Remarque : Connecter le câble vidéo
jaune à la prise Y/Vidéo verte.
Utilisation d’un câble AV (bonne)
Connexion à la prise murale de l’antenne ou du câble
Connecter un câble coaxial à la prise d’entrée d’antenne/câble (TV IN ANT/CABLE)
du téléviseur et à la prise murale de l’antenne ou du câble.
Connexion d’un système de cinéma maison
Utilisation de l'audio numérique
Utilisation de l'audio analogique
Connexion de l’alimentation
Brancher le cordon d'alimentation c.a. de l'appareil sur une prise secteur.

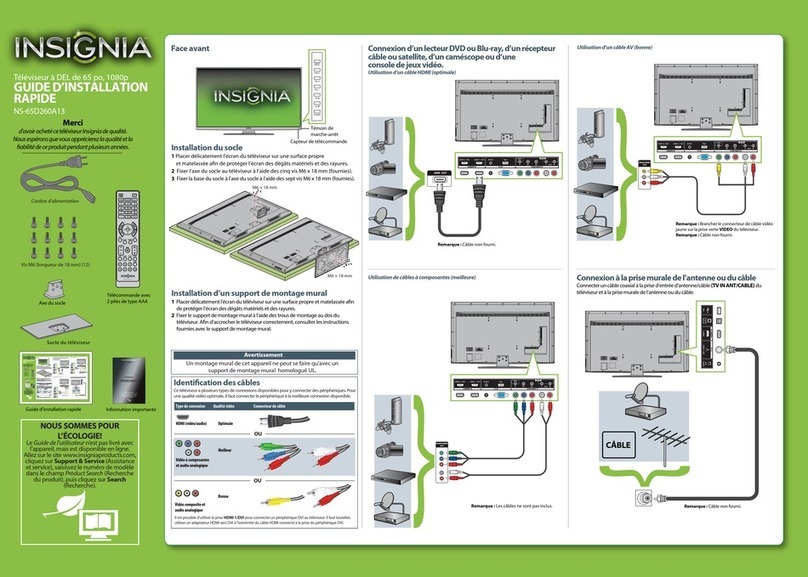

Téléviseur à DEL de 42 po, 1080p
GUIDE D’INSTALLATION
RAPIDE
NS-42D240A13
Merci
d'avoir acheté ce téléviseur Insignia de qualité. Nous
espérons que vous apprécierez la qualité et la abilité de
ce produit pendant plusieurs années.
_______________________________
Face avant
Installation du socle
1 Placer délicatement l'écran du téléviseur sur une surface propre et
matelassée an de le protéger des rayures et des dégâts matériels.
2 Fixer l’axe du socle à l’écran avec les quatre vis courtes (fournies).
3 Fixer la base à l’axe du socle avec les cinq vis longues (fournies).
Installation d’un support de montage mural
1 Placer délicatement l'écran du téléviseur sur une surface propre et
matelassée an de le protéger des rayures et des dégâts matériels.
2Fixer le support de montage mural à l’aide des trous de montage au dos
du téléviseur. An d’accrocher le téléviseur correctement, consulter les
instructions fournies avec le support de montage mural.
OU
OU
Remarque : Les câbles ne sont pas inclus.
Remarque : Câble non fourni.
Remarque : Câble non fourni.
Connexion d’un lecteur DVD ou Blu-ray, d’un
récepteur câble ou satellite, d’un caméscope ou
d’une console de jeux vidéo
Utilisation d’un câble HDMI (optimale)
Utilisation de câbles à composantes (meilleure)
Témoin de marche-arrêt
Capteur de télécommande
AUDIO/VIDEO
OUT
Remarque : Câble non fourni.
NOUS SOMMES POUR
L’ÉCOLOGIE!
Le Guide de l’utilisateur n’est pas livré avec
l’appareil, mais est disponible en ligne.
Allez sur le site www.insigniaproducts.com,
cliquez sur Support & Service (Assistance et
service), saisissez le numéro de modèle dans
le champ Product Search (Recherche du
produit), puis cliquez sur Search (Recherche).
Vidéo composite
et audio analogique
Identication des câbles
Ce téléviseur a plusieurs types de connexions disponibles pour y connecter des périphériques.
Pour une qualité vidéo optimale, il faut connecter le périphérique à la meilleure connexion disponible.
Il est possible d'utiliser la prise HDMI 1 pour connecter un périphérique DVI au téléviseur. Il faut toutefois
utiliser un adaptateur HDMI vers DVI à l'extrémité du câble HDMI connecté à la prise du périphérique DVI.
Type de connexion Qualité vidéo Connecteur de câble
HDMI (vidéo/audio) Optimale
Vidéo à composantes
et audio analogique
Meilleure
Bonne
Un montage mural de cet appareil ne peut se faire qu'avec un support de montage mural homologué UL.
Avertissement
Télécommande avec
2 piles de type AAA
TV
VIDEO HDMI ACC
ENTER
CH-LIS T FAVORI TE
DCCTUPNI
+MUTE
CHVOL
SLE EP ZOOM
MTS/SAP PICTURE
E
X
I
T
M
E
N
U
H
O
M
E
I
N
F
O
*
AUDIO
1 2 3
4 5 6
7 8 9
0
Vis M4 (longueur de 10 mm) (4)
Base du téléviseur
Vis M4 (longueur de 16 mm) (5)
AUDIO/VIDEO
OUT
CÂBLE
Axe du socle

Utilisation d’un câble AV (bonne)
Connexion à la prise murale de l’antenne ou du câble
Connecter un câble coaxial à la prise d’entrée d’antenne/câble (TV IN ANT/CABLE)
du téléviseur et à la prise murale de l’antenne ou du câble.
Connexion d’un système de cinéma maison
Utilisation de l'audio numérique
Utilisation de l'audio analogique
Connexion de l’alimentation
Brancher le cordon d'alimentation c.a. de l'appareil sur une prise secteur.
FRANÇAIS 12-0533
Conguration et utilisation de la télécommande
1 Appuyer sur la touche de déverrouillage à l’arrière de la télécommande pour
retirer le couvercle du compartiment des piles.
2 Insérer deux piles AAA dans le compartiment. Veiller à ce que les
pôles + et – des piles coïncident avec les repères + et – gurant à
l'intérieur du compartiment.
3 Remettre le couvercle en place.
Face avant
Installation du socle
1 Placer délicatement l'écran du téléviseur sur une surface propre et
matelassée an de le protéger des rayures et des dégâts matériels.
2 Fixer l’axe du socle à l’écran avec les quatre vis courtes (fournies).
3 Fixer la base à l’axe du socle avec les cinq vis longues (fournies).
Installation d’un support de montage mural
1 Placer délicatement l'écran du téléviseur sur une surface propre et
matelassée an de le protéger des rayures et des dégâts matériels.
2Fixer le support de montage mural à l’aide des trous de montage au dos
du téléviseur. An d’accrocher le téléviseur correctement, consulter les
instructions fournies avec le support de montage mural.
Téléviseur DEL de 39 po, 1080p I GUIDE D’INSTALLATION RAPIDE I NS-39E340A13
Normal:
Ache le format d’image 4:3 d’origine avec des bandes verticales noires
à gauche et à droite de l’écran.
Zoom:
Agrandit l’image pour remplir l’écran. Les parties supérieures et
inférieures de l'image sont recadrées.
Panoramique :
Choisir cette option pour visionner du contenu enregistré dans un format
d’image 16:9 (panoramique).
Cinéma :
Étire les bords de l’image, en gardant une image claire au centre.
Automatique :
Permet le réglage automatique des paramètres de l'image sur la base de la taille
d’écran et de la programmation télévisée. Remarque :La fonction automatique
(Auto) est seulement disponible quand l’option zoom automatique
(Auto Zoom)
dans le menu des canaux (CHANNELS) est activée (On).
Options pour le format d'image
RAPPEL
Pour revenir au canal précédent.
Flèches
Pour se déplacer dans les menus d’écran.
ACCUEIL
Pour acher le menu d’écran.
INFO
Pour ouvrir la bannière d’informations sur l’état
du téléviseur.
SOUS-TITRES CODÉS
Pour activer ou désactiver les sous-titres codés.
FAVORIS
Pour acher la liste des canaux favoris.
SOURDINE
Pour mettre le son en sourdine.
Canal
Pour modier les canaux du téléviseur.
Permet de sélectionner le mode vidéo.
MTS/SAP
Pour parcourir les modes audio mono, stéréo et trame
sonore secondaire pour les programmes analogiques.
AUDIO
Permet de sélectionner le mode audio.
Commandes INlink
Pour contrôler les périphériques HDMI-CEC
connectés au téléviseur.
Marche-Arrêt
Pour mettre en marche et arrêter le
téléviseur.
Sélection rapide des entrées
Pour choisir une autre source
connectée au téléviseur.
Touches numériques
Pour saisir les numéros de canaux.
.
Saisir un numéro de sous-canal
numérique (p. ex. 4.1)
ENTRÉE
Pour conrmer les sélections ou
modications.
MENU
Pour acher le menu d’écran.
QUITTER
Pour fermer le menu d’écran.
ENTRÉE
Pour acher la liste des sources.
LISTE DES CANAUX
Pour acher la liste des canaux.
Volume
Pour modier le volume.
ARRÊT DIFFÉRÉ
Pour régler l’arrêt diéré.
ZOOM
Pour modier l’achage de l’image
sur l'écran.
INPUT SOURCE
TV
Component
HDMI1
HDMI2
HDMI3
VGA
USB(Photos)
Move
Adjust settings to affect picture quality
Select Previou Exit
MENU EXIT
OK
ENTER
PICTURE AUDIOCHANNEL SETTING PHOTO
Picture Mode
Brightness
Contrast
Color
Advanced Video
Reset Picture Settings
Energy Savings
47
62
69
Remarque :Câble non fourni.
Remarque : Câble non fourni.
Picture Channels Settings PhotosAudio
Mise en marche du téléviseur pour la première fois
1 Brancher le cordon d’alimentation du téléviseur sur une prise secteur puis appuyer sur (marche arrêt).
L'écran Choose your menu Language (Choix de la langue des menus) s’ache.
2Appuyer sur ◄ou ►pour mettre en surbrillance une langue, puis sur ENTER.
L’écran Choose your Time Setting (Réglage de l'heure) s’ache.
3Appuyer sur ▲ou ▼pour sélectionner Auto ou Manual (Manuel), puis appuyer sur ENTER (Entrée).Si Auto
est sélectionné, la date et l’heure sont réglées automatiquement à partir du signal numérique de télévision.
Si Manual est sélectionné, il est possible de régler manuellement la date et l'heure. Appuyer sur ENTER.
4 Appuyer sur ▲ou ▼pour mettre en surbrillance le mode à la maison (Home Mode) ou le mode
commercial (Retail Mode), puis appuyer sur ENTER. Si Retail Mode est sélectionné, un message de
conrmation de la sélection s’ache. Sélectionner Yes (Oui) ou No (Non). Retail Mode n'est pas un mode
permettant d'économiser l'énergie.
5Appuyer sur▲ou ▼pour mettre en surbrillance Antenna (Antenne), Cable (Télévision câblée) ou
Satellite Box (Récepteur satellite), puis appuyer sur ENTER (Entrée).
A. Si l’option Antenna a été sélectionnée, le téléviseur recherche les canaux disponibles.
Ceci peut prendre plusieurs minutes.
B. Si Cable est sélectionné, un message demande si un récepteur câble est connecté.
• Sélectionner No (Non) si aucun récepteur câble n’est connecté.Le téléviseur recherche les canaux
disponibles. Ceci peut prendre plusieurs minutes.
• Sélectionner Yes (Oui) si un récepteur câble est connecté. Un message demande comment le récepteur
câble est connecté au téléviseur :
• Sélectionner AV, Component (Composantes) ou HDMI, si un de ces câbles a été utilisé pour connecter le
récepteur câble au téléviseur. Prendre connaissance du message, puis appuyer sur ENTER pour fermer l’assistant.
• Sélectionner Coaxial si le récepteur câble est connecté au téléviseur à l’aide d’un câble coaxial. Prendre
connaissance du message, puis appuyer sur ENTER pour commencer la recherche des canaux (uniquement les
canaux VHF).
C. Si Satellite Box (Récepteur satellite) a été sélectionné, un message demande comment le récepteur
satellite est connecté au téléviseur :
• Sélectionner AV, Component (Composantes) ou HDMI, si un de ces câbles a été utilisé pour connecter le récepteur
satellite au téléviseur. Prendre connaissance du message, puis appuyer sur ENTER pour fermer l’assistant.
• Sélectionner Coaxial si le récepteur satellite est connecté au téléviseur à l’aide d’un câble coaxial. Prendre
connaissance du message, puis appuyer sur ENTER pour commencer la recherche des canaux
(uniquement les canaux VHF).
Move
OK
E NT E R
ME NU E XI T
Exit
Previous
Se lec t
Choose Your Time Setting
Mode Auto
Time Zone Atlantic
Daylight Savings On
Year 2012
Month October
Day 28
Time 08:07 AM
If automatic, options are automatically set by TV source
Analog Channels
Digital Channels
Scanning for Channels
0
Move
OK
E NT E R
ME NU E XI T
Exit
Previous
Se lec t
0
Channel scan may take 20+ minutes
Channel scan may take 20+ minutes
5or63or
4
English
Choose Your Menu Language
Move
OK
E NT E R
ME NU E XI T
Exit
Previous
Se lec t
Set menu language to English, or
Fran ais
ç
Español
Move
OK
E NT E R
ME NU E XI T
Exit
Previous
Se lec t
Choose Your Picture Mode
Reduces total power consumption
Home Mode
Retail Mode
Fran aisçEspa ñol
2
Choose Your TV Source
Antenna
Cable
Satellite Box
Move
OK
E NT E R
ME NU E XI T
Exit
Previous
Se lec t
Select if using an antenna for standard or HD TV
5A
Choose Your TV Source
Antenna
Cable
Satellite Box
Move
OK
E NT E R
ME NU E XI T
Exit
Previous
Se lec t
Select if you have cable service.
Do you have a Cable Box?
No
Yes
Move
OK
E NT E R
ME NU E XI T
Exit
Previous
Se lec t
How did you connect the
AV, Component, or HDMI
Coaxial
Move
OK
E NT E R
ME NU E XI T
Exit
Previous
Se lec t
cable box to the TV?
Choose Your TV Source
Antenna
Cable
Satellite Box
Move
OK
E NT E R
ME NU E XI T
Exit
Previous
Se lec t
Select if you have a satellite box.
How did you connect the
AV, Component, or HDMI
Coaxial
Move
OK
E NT E R
ME NU E XI T
Exit
Previous
Se lec t
satellite box to the TV?
5B
5C
Connexion d’un lecteur DVD ou Blu-ray, d’un
récepteur câble ou satellite, d’un caméscope ou
d’une console de jeux vidéo
Utilisation d’un câble HDMI (optimale)
Utilisation de câbles à composantes (meilleure)
4
3
AV
NOUS SOMMES POUR
L’ÉCOLOGIE!
Le Guide de l’utilisateur n’est pas livré avec
l’appareil, mais est disponible en ligne.
Allez sur le site www.insigniaproducts.com,
cliquez sur Support & Service (Assistance et
service), saisissez le numéro de modèle dans
le champ Product Search (Recherche du
produit), puis cliquez sur Search (Recherche).
Codes des téléviseurs pour télécommande universelle
Commandes de la télécommande universelle Télévision câblée/satellite/décodeurs
One for All Philips RCA Sony Cablevision Charter Comcast Cox Direct TV Dish Network Time Warner Tivo Verizon
0054 0198,
0490 135
1326,
1463
0198,
0490
400, 450, 461, 456,
10463, 1463, 0463 0091
068, 069, 078,
096, 100, 164,
168, 229, 026
2002, 1204, 1423, 1517,
0171, 1963, 0463, 1463,
0842, 1326, 167, 415,
424, 450, 456, 461, 507,
523, 567, 577, 586
10171, 11204,
11326, 11517,
11564, 11641,
11963, 12002
720
068, 069,
078, 096,
100, 164,
168, 229,
026
10171, 11204, 11326,
11463, 11517, 11641,
11780, 11785, 11892,
11963, 12002
Programmation de la télécommande
Pour programmer la télécommande universelle an qu'elle fonctionne avec ce téléviseur Insignia neuf, se référer au tableau ci-dessous pour les codes les plus courants. En cas
de dicultés pour programmer la télécommande ou pour rechercher un code de télécommande diérent, aller sur le site www.insigniaproducts.com pour recueillir
l'information la plus récente sur les codes de télécommande.
Garantie limitée d’un an
Allez sur le site www.insigniaproducts.com
pour plus de détails.
Pour toute aide supplémentaire
Consultez le Guide de l’utilisateur en ligne!
Ce guide complet inclut toutes les
informations nécessaires, depuis les étapes
de base aux fonctionnalités avancées.Le
Guide de l’utilisateur n’est pas livré avec
l’appareil, mais est disponible en ligne. Allez
sur le site www.insigniaproducts cliquez sur
Support & Service (Assistance et service),
saisissez le numéro de modèle dans le
champ Product Search (Recherche du
produit), puis cliquez sur Search
(Recherche).
Allez sur notre forum en ligne sur le site
www.insigniaproducts.com pour toutes
informations utiles de la part des autres
propriétaires de téléviseurs Insignia.
Nous sommes à votre disposition
www.insigniaproducts.com
Pour le service à la clientèle, appelez le :
877-467-4289
(marchés américain et canadien)
Distribué par Best Buy Purchasing, LLC
7601 Penn Avenue South, Richeld, MN 55423-3645 É.-U.
© 2012 BBY Solutions, Inc.
Tous droits réservés. INSIGNIA est une marque de
commerce de BBY Solutions Inc., déposée dans certains
pays. Tous les autres produits et noms de marques sont
des marques de commerce appartenant à leurs
propriétaires respectifs.
AUDIO IN
OPTICAL
AUDIO IN
Antenne/câble
(sans récepteur)
Lecteur Blu-ray/lecteur DVD/magnétoscope Récepteur de télévision câblée ou satellite
Récepteur AV
Console de jeux
ou appareil photo
Ordinateur
Connexion d’un système de cinéma maison avec plusieurs appareils
Il est recommandé de connecter la
prise de sortie HDMI du récepteur AV
(HDMI OUT) à l’une des prises HDMI
du téléviseur.Puis, connecter la prise
d’entrée audio numérique (DIGITAL
AUDIO INPUT) du récepteur AV à la
prise de sortie numérique (DIGITAL
OUTPUT) du téléviseur pour
acheminer l’audio Dolby Digital.
