英特尔®台式机主板 DH57JG
产品指南

修订记录
修订版 修订记录 日期
-001 《英特尔® 台式机主板 DH57JG 产品指南》第一版 2010 年1 月
-002 《英特尔® 台式机主板 DH57JG 产品指南》第二版 2010 年3 月
-003 《英特尔®台式机主板 DH57JG 产品指南》第三版 2010 年7 月
如果台式机主板上贴有 FCC 合格声明标志，则适用以下声明：
FCC 合格声明
本设备符合联邦规章法案 (FCC) 第15 部分的要求。其操作符合以下两个条件： (1) 本设备不会产生有害干扰；而且，
(2) 本设备必须承受任何接收到的干扰，包括可能引起不良操作的干扰。
若您对本产品的电磁兼容性性能有任何疑问，请联络：
Intel Corporation, 5200 N.E. Elam Young Parkway, Hillsboro, OR 97124
1-800-628-8686
本设备已经过测试，符合联邦规章法案 (FCC) 第15 部分对 B 类数字设备的限制要求。这些限制旨在提供合理的保护措施，
以防止在居住区安装本设备时可能产生的有害干扰。本设备将产生、使用并可能辐射无线电射频能。如果未按说明安装和使用
本设备，可能会对无线电通信造成有害干扰。然而，在特定条件下的正确安装并不保证不会产生此类干扰。如果本设备确实对
无线电通信或电视接收产生了有害干扰（通过关闭和打开本设备可判定有无干扰产生），用户可采取以下一种或几种措施消除
干扰：
•改变接收天线的方向或位置。
•增大本设备与接收设备之间的距离。
•将本设备和接收设备分别连接到归属于不同电路的电源插座中。
•咨询经销商或经验丰富的无线电／电视技术人员，以寻求帮助。
未经英特尔公司明确许可，若对本设备作出任何修改或改动，用户可能丧失操作本设备的权利。
本设备经测试，符合家用或商用环境下的 FCC 标准。
加拿大通信部 (Canadian Department of Communications) 符合标准声明
本数字设备未超过对无线电噪声辐射的 B 类限制，此限制是加拿大通信部颁布的《无线电干扰规则》(Radio Interference
Regulations) 中对数字设备的限制性规定。
Le présent appareil numerique német pas de bruits radioélectriques dépassant les limites applicables aux
appareils numériques de la classe B prescrites dans le Réglement sur le broullage radioélectrique édicté par
le ministére des Communications du Canada.
免责声明
本文档提供有关英特尔®产品的信息。本文档并未授予任何知识产权的许可，并未以明示或暗示，或以禁止反言或其它方式授
予任何知识产权许可。除英特尔在其产品的销售条款和条件中声明的责任之外，英特尔概不承担任何其它责任。并且，英特尔
对英特尔产品的销售和／或使用不作任何明示或暗示的担保，包括对产品的特定用途适用性、适销性或对任何专利权、版权或
其它知识产权的侵权责任等，均不作担保。英特尔产品并非设计用于医疗、救生或维生等用途。英特尔可能随时对产品规格及
产品描述作出修改，恕不另行通知。
英特尔台式机主板 DH57JG 可能包含某些设计缺陷或错误，一经发现将收入勘误表，并因此可能导致产品与已出版的规格
有所差异。如客户索取，可提供最新的勘误表。
在订购产品之前，请您与当地的英特尔销售处或分销商联系，以获取最新的规格说明。
本文档中提及的含有订购号的文档以及其它英特尔文献可通过访问英特尔公司的万维网站点获得，网址是：
http://www.intel.com/，或致电 1-800-548-4725 查询。
英特尔、英特尔酷睿和奔腾是英特尔公司在美国及其它国家／地区的商标。
* 其它名称和品牌分别为其相应所有者的财产。
版权所有 © 2010 年，英特尔公司。保留所有权利。

前言
本《产品指南》为您提供有关英特尔®台式机主板 DH57JG 的板面布局、组件安装、BIOS 更新和
规范要求等信息。
适用读者
本《产品指南》旨在供合格的技术人员使用。它并不面向一般读者。
仅用于设计计划内的应用领域
所有英特尔台式机主板均已经过评估测试，并认定为信息技术设备 (I.T.E.)，可安装于家用、商用、
学校、计算机房或类似场所的个人计算机 (PC) 中。本产品在其它 PC 或嵌入式非 PC 应用领域或
应用环境（如医疗、工业、报警系统、测试设备等）下的适用性，未经英特尔进一步鉴定，可能
不受支持。
文档结构
本《产品指南》包括以下各章内容：
1 台式机主板功能：概述产品的功能与特性
2 安装和更换台式机主板组件：提供有关安装本台式机主板及其它硬件组件的指导
3 更新 BIOS：提供有关更新 BIOS 的指导
A 错误消息和指示信号：提供有关 BIOS 错误消息和笛音码的说明
B 符合标准与规范：描述主板遵守的安全标准和 EMC（电磁兼容性）规章及产品认证
体例
本文档采用如下体例：
注意
注意提醒用户如何防止损坏硬件或丢失数据。
注释
注释提示用户对重要信息引起重视。
iii

英特尔台式机主板 DH57JG 产品指南
术语
下表列出了本产品指南中常用的一些术语及其说明。
术语 说明
GB 千兆字节（1,073,741,824 字节）
GHz 千兆赫（十亿赫兹）
KB 千字节（1024 字节）
MB 兆字节（1,048,576 字节）
Mb 兆位（1,048,576 位）
MHz 兆赫（百万赫兹）
iv

目录
1台式机主板功能
支持的操作系统....................................................................................................11
台式机主板组件....................................................................................................12
处理器...............................................................................................................14
英特尔®H57 Express 芯片组..................................................................................15
主内存...............................................................................................................15
图形子系统 .........................................................................................................16
集成图形.....................................................................................................16
Intel®HD Graphics（英特尔®高保真图形） ................................................16
High-Definition Multimedia Interface*（高保真多媒体接口*，HDMI*）...........16
数字视频接口 (DVI-I).............................................................................17
VGA 显示 ............................................................................................17
PCI Express* x16 图形 .................................................................................17
音频子系统 .........................................................................................................18
LAN 子系统 ........................................................................................................19
USB 2.0 支持 .....................................................................................................19
串行 ATA 支持.....................................................................................................20
扩展功能 ............................................................................................................20
旧式 I/O ............................................................................................................20
BIOS................................................................................................................20
串行 ATA 自动配置........................................................................................20
PCI*/PCI Express 自动配置............................................................................20
安全口令.....................................................................................................21
硬件管理 ............................................................................................................21
硬件监控和风扇转速控制 .................................................................................21
风扇监控.....................................................................................................22
机箱开启.....................................................................................................22
电源管理 ............................................................................................................22
软件支持.....................................................................................................22
ACPI（高级配置与电源接口）....................................................................22
硬件支持.....................................................................................................22
电源连接器...........................................................................................22
风扇接头连接器 .....................................................................................23
局域网 (LAN) 唤醒功能 ...........................................................................23
瞬时可用计算机技术................................................................................23
+5 V 备用电源 LED 指示灯 ......................................................................24
USB 唤醒 ............................................................................................25
PCI Express WAKE# 信号唤醒支持 ...........................................................25
串行端口唤醒........................................................................................25
符合 ENERGY STAR*（能源之星*）、e-Standby 和ErP 标准 .................................25
扬声器...............................................................................................................25
实时时钟子系统....................................................................................................26
v

英特尔台式机主板 DH57JG 产品指南
2安装和更换台式机主板组件
开始之前 ............................................................................................................27
安装注意事项.......................................................................................................28
防止电源系统过载..........................................................................................28
遵守安全与规范要求.......................................................................................28
安装 I/O 防护板...................................................................................................29
安装和拆卸台式机主板............................................................................................30
安装和拆卸处理器 .................................................................................................31
安装处理器..................................................................................................31
安装处理器风扇散热器 ....................................................................................36
连接处理器风扇散热器电缆...............................................................................36
拆卸处理器..................................................................................................37
安装和拆卸系统内存 ..............................................................................................37
安装 DIMM .................................................................................................38
拆卸 DIMM .................................................................................................40
安装和拆卸 PCI Express x16 图形卡.........................................................................40
安装 PCI Express x16 图形卡 .........................................................................40
拆卸 PCI Express x16 图形卡 .........................................................................42
连接串行 ATA (SATA) 电缆 ....................................................................................43
连接到内置接头连接器............................................................................................44
前面板音频接头连接器 ....................................................................................45
备用前面板电源 LED 指示灯接头连接器 ...............................................................45
前面板接头连接器..........................................................................................46
前面板 USB 2.0 接头连接器 ............................................................................46
机箱开启接头连接器.......................................................................................47
串行接头连接器 ............................................................................................47
S/PDIF 接头连接器 .......................................................................................47
连接到音频系统....................................................................................................48
连接机箱风扇和电源系统电缆 ...................................................................................49
连接机箱风扇 ...............................................................................................49
连接电源系统电缆..........................................................................................50
设置 BIOS 配置跳线..............................................................................................51
清除口令 ............................................................................................................52
更换电池 ............................................................................................................53
3更新 BIOS
使用 Intel®Express BIOS Update（英特尔®快速 BIOS 更新）实用程序更新 BIOS .............59
使用 ISO Image BIOS（ISO 映像 BIOS）更新文件或 Iflash Memory Update Utility
（Iflash 内存更新实用程序）更新 BIOS......................................................................60
获取 BIOS 更新文件 ......................................................................................60
使用 ISO Image BIOS Update（ISO 映像 BIOS 更新）文件更新 BIOS .....................61
使用 Iflash Memory（Iflash 内存）更新实用程序更新 BIOS ....................................62
恢复 BIOS ..................................................................................................62
A错误消息和指示信号
BIOS 错误代码 ....................................................................................................63
BIOS 错误消息 ....................................................................................................64
vi

目录
B符合标准与规范
安全标准 ............................................................................................................65
粘贴电池标志 ...............................................................................................65
欧盟符合标准声明 .................................................................................................66
产品生态声明.......................................................................................................67
回收处理考虑因素..........................................................................................67
无铅 2LI／不含 Pb 2LI 主板 ............................................................................70
有毒有害物质禁用指令 (RoHS) .........................................................................71
欧盟 RoHS ..........................................................................................71
中国 RoHS ..........................................................................................72
EMC（电磁兼容性）规章 ........................................................................................74
确保符合电磁兼容性 (EMC) 规范 .......................................................................75
产品认证 ............................................................................................................76
台式机主板级认证标志 ....................................................................................76
机箱和组件认证 ............................................................................................77
图

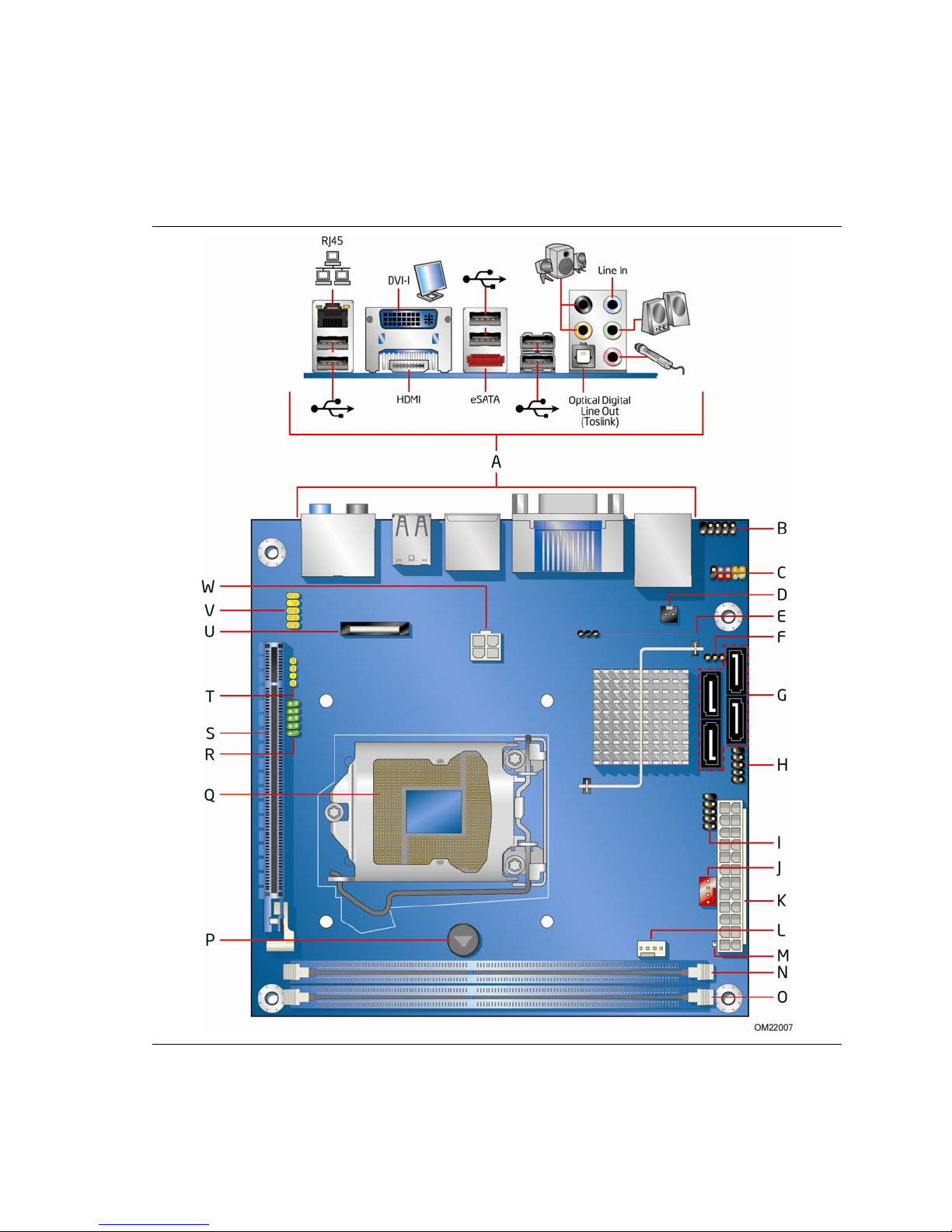

1. 英特尔台式机主板 DH57JG 组件 .........................................................................12

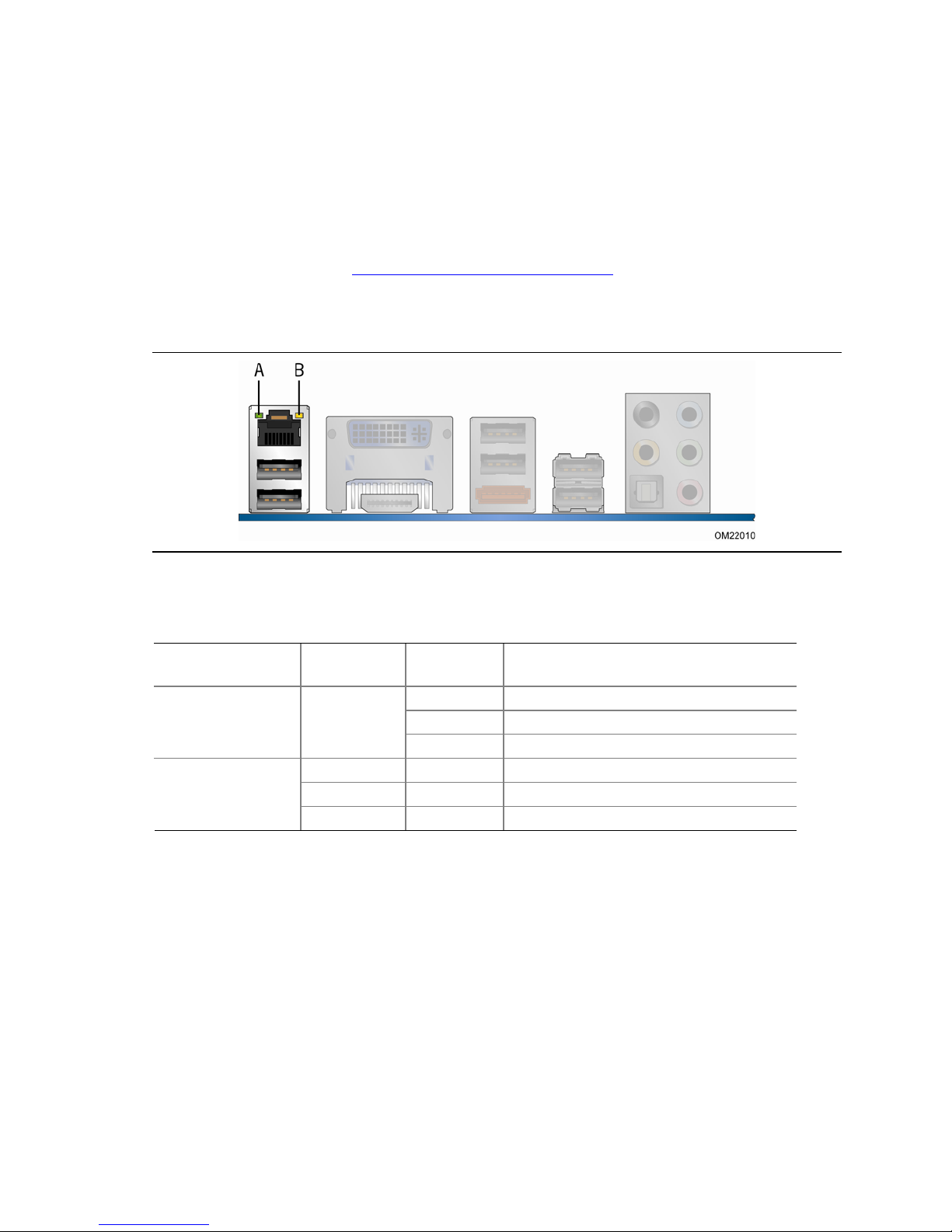

2. LAN 连接器 LED 指示灯 ...................................................................................19
3. 备用电源指示灯位置.........................................................................................24
4. 安装 I/O 防护板 .............................................................................................29
5. 英特尔台式机主板 DH57JG 安装螺丝孔位置............................................................30
6. 松脱插槽拉杆 .................................................................................................31
7. 抬起压板 ......................................................................................................32
8. 拆卸插槽保护罩 ..............................................................................................33
9. 从处理器保护罩中取出处理器 ..............................................................................34
10. 安装处理器....................................................................................................34
11. 闭合压板 ......................................................................................................35
12. 将压板固定到位 ..............................................................................................35
13. 将处理器风扇散热器电源电缆连接到处理器风扇接头连接器上........................................36
14. 双通道内存配置示例.........................................................................................37
15. 使用 DDR3 DIMM ..........................................................................................38
16. 安装 DIMM ...................................................................................................39
17. 安装 PCI Express x16 图形卡 ...........................................................................41
18. 拆卸 PCI Express x16 图形卡 ...........................................................................42
19. 连接串行 ATA 电缆..........................................................................................43
20. 内置接头连接器 ..............................................................................................44
21. 背面板音频连接器............................................................................................48
22. 机箱风扇接头连接器位置 ...................................................................................49
23. 连接电源系统电缆............................................................................................50
24. BIOS 配置跳线块位置 ......................................................................................51
25. 拆卸电池 ......................................................................................................58
26. 英特尔台式机主板 DH57JG 中国 RoHS 物质主动声明表.............................................73
vii

英特尔台式机主板 DH57JG 产品指南
表
1. 功能摘要........................................................................................................ 9
2. 英特尔台式机主板 DH57JG 组件 .........................................................................13
3. HDMI 端口状态条件 ........................................................................................16
4. DVI 端口状态条件 ...........................................................................................17
5. 音频插孔任务重新分配支持.................................................................................18
6. LAN 连接器 LED 指示灯 ...................................................................................19
7. 前面板英特尔高保真音频信号名称 ........................................................................45
8. 前面板 AC ’97 音频接头连接器信号名称 ................................................................45
9. 备用前面板电源 LED 指示灯接头连接器信号名称 ......................................................45
10. 前面板接头连接器信号名称.................................................................................46
11. USB 2.0 接头连接器信号名称.............................................................................46
12. 机箱开启接头连接器信号名称 ..............................................................................47
13. 串行端口接头连接器 .........................................................................................47
14. S/PDIF 接头连接器信号名称 ..............................................................................47
15. BIOS Setup（设置）程序各种模式下的跳线设置......................................................52
16. BIOS 笛音码 .................................................................................................63
17. 前面板电源 LED 指示灯闪烁代码 .........................................................................64
18. BIOS 错误消息...............................................................................................64
19. 安全标准.......................................................................................................65
20. 无铅二级互连标志............................................................................................71
21. 中国 RoHS／环境友好使用期限标志 .....................................................................72
22. EMC（电磁兼容性）规章 ...................................................................................74
23. 产品认证标志 .................................................................................................76
viii

1 台式机主板功能
本章简要描述英特尔®台式机主板 DH57JG 的主要功能和特性。表 1 对本台式机主板的各主要
功能进行了总结。
表1. 功能摘要
形状参数 Mini-ITX 规格（170.18 毫米［6.7 英寸］x 170.18 毫米［6.7 英寸］）
处理器 •采用 LGA1156 插槽封装的英特尔®酷睿™ i5-600 系列、英特尔®酷睿™ i3
和英特尔®奔腾处理器：
―集成图形处理（具备 Intel®HD Graphics（英特尔®高保真图形）
的处理器）
―外置图形接口控制器
―集成内存控制器
芯片组 英特尔®H57 Express 芯片组，包含 Intel®H57 Express Platform
Controller Hub（英特尔®H57 Express 平台控制器中枢，PCH）
内存 •两个 240 针DDR3 SDRAM 双列直插式内存模块 (DIMM) 插槽
•双通道 DDR3 1333 MHz 和DDR3 1066 MHz 支持
•支持 1 Gb 和2 Gb 内存技术
•使用 2 Gb 内存技术，两条 DIMM 支持最高可达 8 GB 的系统内存
•支持非 ECC 内存
图形 •集成图形，支持具备 Intel HD Graphics（英特尔高保真图形）的处理器：
―High-Definition Multi-media Interface*（高保真多媒体接口*，
HDMI*）
―DVI-I
•分立图形，支持 PCI Express* 2.0 x16 附加图形卡
音频 •10 声道 (7.1+2) 英特尔®高保真音频（英特尔®HD Audio），采用
Realtek* ALC889 音频编码解码器
•8 声道 (7.1) 英特尔高保真音频，通过 HDMI 端口实现
扩展功能 一个 PCI Express 2.0 x16 附加卡连接器
待续
9

英特尔台式机主板 DH57JG 产品指南
表1. 功能摘要（续）
外围设备接口 •十二个 USB 2.0 端口：
―六个端口通过叠层式背面板连接器实现
―六个前面板端口通过三个双端口内置接头连接器实现
•四个内置串行 ATA (SATA) 每秒 3.0 Gb 端口
•一个外置 SATA (eSATA) 每秒 3.0 Gb 端口
•一个串行端口接头连接器
LAN 支持 英特尔®82578DC 千兆位（每秒 10/100/1000 Mb）以太网 LAN 控制器，
包括带有集成状态 LED 指示灯的 RJ-45 背面板连接器
BIOS •英特尔®BIOS，驻留于 SPI 闪存设备
•支持高级配置与电源接口 (ACPI)、即插即用和 SMBIOS
瞬时可用计算机技术 •支持《PCI 本机总线规格》2.3 修订版
•支持《PCI Express 基础规格》2.0 修订版
•挂起到 RAM 支持
•PCI Express、LAN、前面板、串行和 USB 端口唤醒
硬件管理 •Intel®Quiet System Technology（英特尔® 安静系统技术，
英特尔®QST），通过英特尔 H57 PCH 内的 Intel®Management
Engine（英特尔® 管理引擎，英特尔®ME）实现
•电压感测，检测电源电压是否正常
•温度感测，检测温度值是否正常
•两个风扇接头连接器，采用 PWM 控制
•4 针处理器和机箱风扇接头连接器
•4 芯和 3 芯（线性）风扇转速控制，支持机箱风扇
•支持 Platform Environmental Control Interface（平台环境控制接口，
PECI）
10

台式机主板功能
支持的操作系统
本台式机主板支持以下操作系统：
•Microsoft Windows* 7 Ultimate 64-bit edition
•Microsoft Windows 7 Ultimate 32-bit edition
•Microsoft Windows 7 Professional 64-bit edition
•Microsoft Windows 7 Professional 32-bit edition
•Microsoft Windows 7 Home Premium 64-bit edition
•Microsoft Windows 7 Home Premium 32-bit edition
•Microsoft Windows 7 Starter 64-bit edition
•Microsoft Windows 7 Starter 32-bit edition
•Microsoft Windows Vista* Ultimate 32-bit edition
•Microsoft Windows Vista Business 32-bit edition
•Microsoft Windows Vista Home Premium 32-bit edition
•Microsoft Windows Vista Home Basic 32-bit edition
•Microsoft Windows Vista Ultimate 64-bit edition
•Microsoft Windows Vista Business 64-bit edition
•Microsoft Windows Vista Home Premium 64-bit edition
•Microsoft Windows Vista Home Basic 64-bit edition
•Microsoft Windows* XP Media Center Edition 2005
•Microsoft Windows XP Professional
•Microsoft Windows XP Professional x64 Edition
•Microsoft Windows XP Home
11

英特尔台式机主板 DH57JG 产品指南
台式机主板组件
图1 显示了英特尔台式机主板 DH57JG 主要组件的大致位置。
图1. 英特尔台式机主板 DH57JG 组件
12

台式机主板功能
表2. 英特尔台式机主板 DH57JG 组件
标签 说明
A 背面板连接器
B 前面板 USB 2.0 接头连接器
C 前面板接头连接器
D 机箱开启接头连接器
E 备用前面板电源 LED 指示灯接头连接器
F BIOS 配置跳线块
G 串行 ATA 连接器（四个）
H 前面板 USB 2.0 接头连接器
I 前面板 USB 2.0 接头连接器
J 机箱风扇接头连接器
K 主电源连接器（2 x 12 针）
L 处理器风扇接头连接器
M 备用电源 LED 指示灯
N 通道 A DIMM 0 插槽
O 通道 B DIMM 0 插槽
P 扬声器
Q 处理器插槽
R 串行端口接头连接器
S PCI Express 2.0 x16 附加卡连接器
T S/PDIF 接头连接器
U 电池
V 前面板音频接头连接器
W 12 V 处理器内核电压连接器（2 x 2 针）
13

英特尔台式机主板 DH57JG 产品指南
联机支持
有关英特尔台式机主板 DH57JG 的更详尽信息，请查询以下联机资源：
•英特尔台式机主板 DH57JG http://www.intel.com/products/motherboard/DH57JG/
index.htm
•台式机主板支持 http://www.intel.com/support/motherboards/desktop/
DH57JG
•英特尔台式机主板 DH57JG 的可用配置 http://www.intel.com/products/motherboard/DH57JG/
index.htm
•受支持的处理器 http://processormatch.intel.com
•芯片组信息 http://www.intel.com/products/desktop/chipsets/inde
x.htm
•BIOS 和驱动程序更新 http://downloadcenter.intel.com/
•集成信息 http://www.intel.com/support/go/buildit
•Mini-ITX 规格机箱兼容性 http://www.intel.com/go/miniitx
处理器
注意
若未使用恰当的电源系统，和／或未将 12 V（2 x 2 针）电源连接器连接到台式机主板上，则可能
对台式机主板造成损害或导致系统功能异常。
英特尔台式机主板 DH57JG 支持采用 LGA1156 插槽封装的英特尔酷睿 i5-600 系列、英特尔
酷睿 i3 以及英特尔奔腾处理器。台式机主板上不包括处理器，须单独购买。处理器通过 LGA1156
插槽连接到台式机主板上。
有关英特尔台式机主板 DH57JG 受支持处理器的详情，请访问
http://processormatch.intel.com。
14

台式机主板功能
英特尔®H57 Express 芯片组
英特尔 H57 Express 芯片组，包括 Intel H57 Platform Controller Hub（英特尔 H57 平台控制
器中枢，PCH），提供到处理器和 USB、SATA、LPC、音频、网络、显示器以及 PCI Express x1
接口的接口。英特尔 H57 PCH 是主板 I/O 通道的集中控制器。
主内存
注释
为了完全符合所有适用的英特尔
®
SDRAM 内存规范，应在本主板上安装支持串行设备检测 (SPD)
数据结构的 DIMM 内存模块。如果您安装的内存模块不支持 SPD，开机时屏幕上将显示一条说明此
状况的消息。BIOS 会尝试配置内存控制器，以便正常运行。
本主板具备两个 DIMM 插槽，并支持以下内存功能与特性：
•两条独立内存通道，具备交错模式支持
•支持 x8 组织的非 ECC、无缓冲、单面或双面 DIMM 以及 x16 组织的单面 DIMM
•8 GB 最大总系统内存（使用 2 Gb 内存技术）
•最小总系统内存：512 MB（采用 1 Gb x16 模块）
•串行设备检测
•DDR3 1333 MHz 和DDR3 1066 MHz SDRAM DIMM
注释
32 位操作系统限用最大 4 GB 的内存。因附加图形卡和其它系统资源要使用部分内存，这些
操作系统将报告内存低于 4 GB。
15

英特尔台式机主板 DH57JG 产品指南
图形子系统
本主板通过 Intel HD Graphics（英特尔高保真图形）或 PCI Express 2.0 x16 附加图形卡支持
系统图形。
集成图形
对于具备 Intel HD Graphics（英特尔高保真图形）的处理器，本主板通过 Intel®Flexible
Display Interface（英特尔®灵活显示接口，FDI）支持集成图形。
Intel®HD Graphics（英特尔®高保真图形）
Intel HD Graphics（英特尔高保真图形）控制器具备以下功能与特性：
•3D 特性
⎯符合 DirectX10* 和OpenGL* 2.1 规格
⎯着色器模型 4.0
•视频
⎯高保真内容，分辨率最高可达 1080p
⎯硬件加速 MPEG-2、VC-1/WMV 和H.264/AVC 高保真视频格式
⎯Intel®Clear Video HD Technology（英特尔®清晰视频高保真技术），具备高级视频
处理能力
•支持 Dynamic Video Memory Technology（动态视频内存技术，DVMT）5.0，包括支持
4 GB 及以上系统内存配置下最高可达 1.7 GB 的视频内存
High-Definition Multimedia Interface*（高保真多媒体接口*，
HDMI*）
HDMI 端口支持标准、高级或高保真视频，以及单电缆多声道数字音频。它与所有的 ATSC 和DVB
HDTV 标准兼容，并且支持无损音频格式（如 Dolby* TrueHD 或DTS* HD Master Audio）
24-bit/96-kHz 音频下的八条全频带声道。刷新率为 60 Hz 时所支持的最高分辨率为 1920 x
1200 (WUXGA)。HDMI 端口符合 HDMI 1.3 规格。
每当连接新的显示器时，HDMI 端口均在 POST（开机自检）期间启用，而与 DVI-I 连接器的状态
无关。
取决于安装于 PCI Express x16 连接器上的附加卡类型，HDMI 端口的活动如表 3 所述。
表3. HDMI 端口状态条件
PCI Express x16 连接器状态 HDMI 端口状态
未安装附加卡 启用
安装非视频 PCI Express x1、x4 或x8 附加卡 启用
安装 PCI Express x4、x8 或x16 图形附加卡 禁用
16

台式机主板功能
数字视频接口 (DVI-I)
DVI-I 端口支持数字和模拟 DVI 显示。所支持的最高分辨率为 1900 x 1200 (WUXGA)。
此DVI 端口符合 DVI 1.0 规格。DVI 模拟输出可使用 DVI-VGA 转换器转化为 VGA。
取决于安装于 PCI Express x16 连接器上的附加卡类型，DVI 端口的活动如表 4 所述。
表4. DVI 端口状态条件
PCI Express x16 连接器状态
DVI 数字 (DVI-D)
端口状态
DVI 模拟 (DVI-A)
端口状态(注释)
未安装附加卡 启用 启用
安装非视频 PCI Express x1、x4 或x8 附加卡 启用 启用
安装 PCI Express x4、x8 或x16 图形附加卡 禁用 禁用
注释：DVI 模拟输出可使用 DVI-VGA 转换器转化为 VGA。
VGA 显示
使用 DVI-I 到VGA 转换器，DVI-I 端口支持 VGA 显示。所支持的最高分辨率为 2048 x 1536
(QXGA)。
每当连接新的显示器时，DVI-A 端口均在 POST（开机自检）期间启用，而与 HDMI 连接器的状态
无关。
PCI Express*x16 图形
采用 LGA1156 插槽封装的英特尔酷睿 i5-600 系列、英特尔酷睿 i3 和英特尔奔腾处理器通过
PCI Express 2.0 x16 附加卡连接器支持分立附加图形卡。本主板支持以下 PCI Express 速率：
•2.5 GHz 的PCI Express 2 频率，可产生每波道每个方向（每秒 500 MB）每秒 5.0 Gb
的速率。当操作于 x16 模式时，接口每个方向上的最高同时理论带宽速率为每秒 8 GB。
•1.25 GHz 的PCI Express 1.1 频率，可产生每波道每个方向（每秒 250 MB）每秒 2.5 Gb
的速率。当操作于 x16 模式时，接口每个方向上的最高同时理论带宽速率为每秒 4 GB。
17

英特尔台式机主板 DH57JG 产品指南
音频子系统
本主板通过 Realtek ALC889 音频编码解码器以及通过 HDMI 接口支持英特尔高保真音频。
基于 Realtek ALC889 的音频子系统提供以下功能与特性：
•背面板音频连接器高级插孔感测，使音频编码解码器能够识别连接至音频端口的设备
•通过背面板连接器实现立体声输入和输出
•前面板音频连接器耳机和话筒输入功能
•108 dB 信噪比 (SNR) 播放 (DAC) 质量和 104 dB SNR 录音 (ADC) 质量
•全速无损 DVD 音频内容保护和 Blu-ray Disc* 音频内容播放（使用选定的媒体播放器软件
版本）
音频子系统支持以下音频接口：
•7.1 模拟背面板音频连接器
•光纤 S/PDIF 输出背面板音频连接器
•S/PDIF 输出接头连接器，支持光纤或同轴 S/PDIF 输出
•前面板音频接头连接器，支持英特尔高保真音频和 AC ’97 音频
表5 列出了前面板和背面板音频插孔支持的功能。
表5. 音频插孔任务重新分配支持
音频插孔 话筒 耳机 前方扬声器
音频线路
输入 侧方环绕
后方环绕
音频中心／
低音炮
FP（绿色） 默认
FP（粉红色） 默认
BP（蓝色） 默认
BP（绿色） 控制面板 默认
BP（粉红色）
默认
BP（黑色）
默认
BP（桔黄色）
默认
18

台式机主板功能
LAN 子系统
LAN 子系统包括：
•英特尔 82578DC 千兆位（每秒 10/100/1000 Mb）以太网 LAN 控制器
•带有集成状态 LED 指示灯的 RJ-45 LAN 连接器
LAN 软件和驱动程序可访问 http://downloadcenter.intel.com/ 获得。
位于背面板上的 RJ-45 LAN 连接器内置有两个 LED 指示灯（参见图 2）。这两个 LED 指示灯
指示 LAN 的状态（如表 6 所示）。
图2. LAN 连接器 LED 指示灯
表6. LAN 连接器 LED 指示灯
LED 指示灯
LED 指示灯
颜色
LED 指示灯
状态
表示
A（连接／活动） 熄灭 未建立 LAN 连接
绿色
亮起 已建立 LAN 连接
闪烁 LAN 正处于活动状态
不适用 熄灭 每秒 10 Mb 的数据速率
绿色 亮起 每秒 100 Mb 的数据速率
B（连接速度）
黄色 亮起 每秒 1000 Mb 的数据速率
USB 2.0 支持
本主板最多支持十二个 USB 2.0 端口，分别由英特尔 H57 PCH 中允许使用 EHCI 兼容驱动程序
的两个 EHCI 主控制器提供。
端口布置如下：
•六个端口通过叠层式背面板连接器实现
•六个前面板端口通过三个双端口内置接头连接器实现
获得 USB 2.0 支持需要操作系统和驱动程序都完全支持 USB 2.0 传输速率。
19

英特尔台式机主板 DH57JG 产品指南
串行 ATA 支持
本主板提供四个内置 SATA 连接器和一个背面板 eSATA 连接器，每个连接器各支持一个存储
设备。
扩展功能
在系统扩展方面，英特尔台式机主板 DH57JG 提供一个 PCI Express 2.0 x16 连接器。
旧式 I/O
本主板的旧式 I/O 控制器提供以下各项旧式功能与特性：
•一个串行端口接头连接器
•串行 IRQ 接口，与支持常规 PCI 总线系统的串行化 IRQ 兼容
•智能电源管理，包括可编程唤醒事件接口
BIOS Setup（设置）程序提供旧式 I/O 控制器的配置选项。
BIOS
BIOS（基本输入输出系统）提供开机自检 (POST)、BIOS Setup（设置）程序以及 PCI Express
和SATA 自动配置实用程序。BIOS 存储于串行外围设备接口 (SPI) 闪存设备中。
按照第 3 章第 59 页开始的指导可对 BIOS 进行更新。
串行 ATA 自动配置
如果您在计算机中安装了新的 SATA 设备（如硬盘驱动器），则 BIOS 中的自动配置实用程序
可自动为计算机检测和配置该设备。在安装新的 SATA 设备后，不必运行 BIOS Setup（设置）
程序。通过运行 BIOS Setup（设置）程序，您可以用手动配置取代自动配置的设置值。
PCI*/PCI Express 自动配置
如果您在计算机中安装了新的 PCI Express 附加卡，则 BIOS 中的 PCI Express 自动配置实用程
序可自动检测和配置该附加卡资源（IRQ、DMA 通道和 I/O 空间等）。在安装新的 PCI Express
附加卡后，不必运行 BIOS Setup（设置）程序。
20
