Intellinet 510530 User manual

WDM Bi-Directional
Ethernet Media
Converter Instructions
Models 510530, 510547, 545068 & 545075
INT-510530_510547_545068_545075-UM-1015_REV-5.01
Important: Read before use. • Importante: Leer antes de usar.
intellinetnetwork.com
Shown: Model 545075

2ENGLISH
WDM Bi-Directional Ethernet Media Converter English
Thank you for purchasing the Intellinet WDM Bi-Directional
Single Mode Media Converter. Media converters connect two
Ethernet networks over a longer distance using ber optic cable.

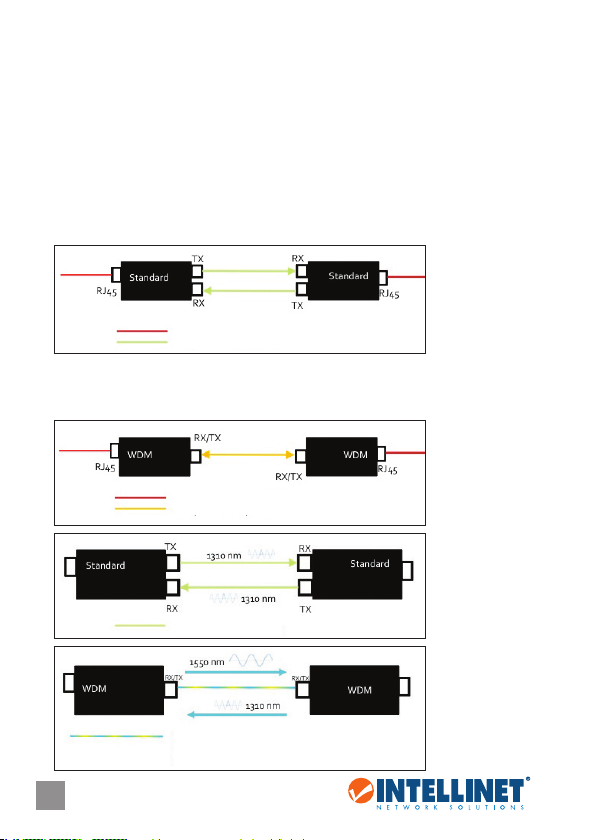

WDM Bi-Directional versus stanDarD MeDia converter
Standard Media Converter
To create a connection between two media converters you need
two ber cables, referred to as a ber duplex cable.
WDM Bi-Directional Converter
One ber cable between both media converters is sucient in
order to create a connection. The signal travels both ways.

ENGLISH 3
MoDels

Media Converter (510547)
10/100Base-TX to 100Base-FX (SC) Single-Mode,
20 km (12.4 mi.), WDM (RX1550/TX1310)

Media Converter (510530)
10/100Base-TX to 100Base-FX (SC) Single-Mode,
20 km (12.4 mi.), WDM (RX1310/TX1550)

Media Converter (545068)
10/100/1000Base-TX to 1000Base-LX (SC) Single-Mode,
20 km (12.4 mi.), WDM (RX1550/TX1310)

Media Converter (545075)
10/100/1000Base-TX to 1000Base-LX (SC) Single-Mode,
20 km (12.4 mi.), WDM (RX1310/TX1550)
connections
Twisted Pair – RJ45
Connect the UTP port of the media converter to an RJ45 port on
the network; e.g., to an Ethernet switch. Cat5e or better cabling is
recommended.

As shown above, one ber optic cable needs to be connected
between two WDM media converters. As a rule, these media
converters must be used in pairs. Model 510547 connects to
model 510530 (Fast Ethernet), and model 545068 connects
to 545075 (Gigabit Ethernet).

4
PoWer
Plug the power adapter into the 5 V DC input jack on the media
converter, then connect it to a regular power outlet. Only use
the included power adapter or one with matching specications
(output of 5 V DC, at least 1 A).
leDs
PWR – The power adapter is connected when lit.
1000M – 1000 Mbps link on the twisted pair connection when lit.
 – Active link when lit; data trac
when ashing; no active network link when unlit.
 – Full duplex connection when lit;
data collisions when ashing; half duplex when unlit.
 – Fiber optic signal is detected when lit;
no signal when unlit.
For specications, go to intellinetnetwork.com.
ENGLISH

5
DEUTSCH
Bidirektionaler WDM Ethernet Medienkonverter Deutsch
Vielen Dank für den Kauf des Intellinet WDM Bi-Directional
Single Mode Medienkonverter. Medienkonverter verbinden zwei
Ethernet-Netzwerke über größere Distanzen mittels Glasfaserkabel.
WDM BiDirektional versus stanDarD-MeDienkonverter
Standard-Medienkonverter
Um eine Verbindung zwischen zwei Medienkonvertern herzustellen,
benötigen Sie zwei LWL-Kabel, auch Duplex-Glasfaserkabel genannt.
Bidirektionaler WDM Medienkonverter
Ein LWL-Kabel zwischen beiden Medienkonvertern reicht aus, um
eine Verbindung herzustellen. Das Signal läuft in beide Richtungen.

6DEUTSCH
MoDelle

Medienkonverter (510547)
10/100Base-TX auf 100Base-FX (SC) Single Mode, 20 km,
WDM (RX1550/TX1310)

Medienkonverter (510530)
10/100Base-TX auf 100Base-FX (SC) Single-Mode, 20 km,
WDM (RX1310/TX1550)

Medienkonverter (545068)
10/100/1000Base-TX auf 1000Base-LX (SC) Single-Mode,
20 km, WDM (RX1550/TX1310)

Medienkonverter (545075)
10/100/1000Base-TX auf 1000Base-LX (SC) Single-Mode,
20 km, WDM (RX1310/TX1550)
anschlüsse
Twisted Pair – RJ45
Verbinden Sie den UTP-Port des Medienkonverters mit einem
RJ45-Port des Netzwerks; z.B. einem Ethernet-Switch. Cat5e-
Verkabelung oder höher wird empfohlen.

Wie oben dargestellt, muss ein LWL-Kabel an zwei WDM-
Medienkonverter angeschlossen sein. Diese Medienkonverter
müssen immer zusammen verwendet werden. Modell 510547
mit Modell 510530 (Fast Ethernet) und Modell 545068 mit
Modell 545075 (Gigabit Ethernet).

DEUTSCH 7
stroMversorgung
Schließen Sie das Netzteil an die 5V-DC-Buchse des
Medienkonverters und dann an eine Steckdose an (90 – 265 V,
50/60 Hz). Verwenden Sie ausschließlich das beiliegende Netzteil
oder eines mit gleichen Spezikationen (Ausgangsleistung 5 V
DC, mindestens 1 A).
leDs
PWR – Leuchtet bei angeschlossenem Netzteil.
1000M – Leuchtet bei 1000 Mbit/s-Verbindung am
Twisted-Pair-Anschluss.
 – euchtet bei aktiver
Verbindung; blinkt bei Datenübertragung; leuchtet nicht,
wenn keine aktive Netzwerkverbindung besteht.
 – Leuchtet bei Vollduplex-Verbindung;
blinkt bei Datenkollisionen; leuchtet nicht bei Halbduplex.
 – Leuchtet wenn Glasfasersignal erkannt wird;
ansonsten nicht.
Die Spezikationen nden Sie auf intellinetnetwork.com.

8ESPAÑOL
 
Gracias por comprar el Convertidor WDM bidireccional de
medios de Intellinet. Conecte dos convertidores de medios
ethernet para una mayor distancia usando cable de bra optica.
convertiDor WDM BiDireccional De MeDios ethernet

Para crear una conexión entre dos convertidores de medios
necesitas dos cables de bra, conocido como cable dúplex de bra.
Convertidor WDM Bidireccional
Un cable de bra entre ambos convertidores de medios es
suciente para crear una conexión. La señal viaja en dos sentidos.
Cable de red de par trenzado, Cat5/6
Cable simple de bra óptica
Cable de red de par trenzado, Cat5/6
Cable dúplex de bra óptica
Cable dúplex de bra óptico
Cable simple, llevando dos señales con diferentes
longitudes de onda en un solo cable. Con la diferencia
de longitudes de onda, no hay interferencia.
Estándar Estándar
Estándar Estándar

9
ESPAÑOL
MoDelos

(510547)
10/100Base-TX a 100Base-FX (SC) Mono-Mode, 20 km,
WDM (RX1550/TX1310)

(510530)
10/100Base-TX a 100Base-FX (SC) Mono-Mode, 20 km,
WDM (RX1310/TX1550)

(545068)
10/100/1000Base-TX a 1000Base-LX (SC) Mono-Mode,
20 km, WDM (RX1550/TX1310)

(545075)
10/100/1000Base-TX a 1000Base-LX (SC) Mono-Mode,
20 km, WDM (RX1310/TX1550)
coneXiones
Par Trenzado – RJ45
Conecte el puerto UTP del Convertidor de Medios al puerto
RJ45 de la red LAN; Ej., un switch. Recomendamos usar
cableado Cat5e o superior.

Como se menciona, un cable de bra óptica necesita ser
conectado entre dos convertidores de medios WDM. Como una
regla, estos convertidores de medios deben ser usados en pares.
El modelo 510547 se conecta al modelo 510530 (Fast Ethernet),
y el modelo 545068 se conecta al 545075 (Gigabit Ethernet).

10 ESPAÑOL
energia
Conecte el adaptador de corriente en el jack de 5 V DC en el
convertidor de medios, a continuacion a una toma de corriente
regular (90 – 265 V, 50/60 Hz). Use solo el adaptador de energia
incluido (salida de 5 V DC, por lo menos a 1 A).
leDs
PWR – El adaptador de corriente esta conectado.
1000M – 1000 Mbps Enlace del par trenzado esta conectado.
 – Enlace activo cuando esta
encendido; trasmite datos cuando parpadea; tinguna conexion
activa cuando no se ilumina.
 – Ningun conexion cuando no se
ilumina; conexión full duplex cuando se ilumina, colision de
datos cuando ashea; half duplex cuando no se ilumina.
 – La señal de bra optica se detecta cuando
esta encendido; sin señal cuando esta apagado.
Para más especicaciones, visite intellinetnetwork.com.

FRANÇAIS 11
 
Merci d’avoir acheté le Convertisseur de support Ethernet WDM
bidirectionnel Intellinet. Les convertisseurs de support connectent
deux réseaux Ethernet sur de plus grandes distances via des câbles
de bre optique.
convertisseur De suPPort stanDarD/BiDirectionnel WDM

Pour créer une connexion entre deux convertisseurs de support, vous avez
besoin de deux câbles à bres, que l’on appelle câbles duplex à bres.

Un seul câble à bres sut pour créer une connexion entre les deux
convertisseurs de support. Le signal est transmis dans les deux sens.
Câble réseau à paires torsadées, Cat 5/6
Câble bre optique duplex
Câble bre optique duplex
Câble réseau à paires torsadées, Cat 5/6
Câble bre optique simplex

12 FRANÇAIS
MoDèles


10/100Base-TX vers 100Base-FX (SC) monomode, 20 km,
WDM (RX1550/TX1310)


10/100Base-TX vers 100Base-FX (SC) monomode, 20 km,
WDM (RX1310/TX1550)


10/100/1000Base-TX vers 1000Base-LX (SC) monomode,
20 km, WDM (RX1550/TX1310)


10/100/1000Base-TX vers 1000Base-LX (SC) monomode,
20 km, WDM (RX1310/TX1550)
conneXions
Paires torsadées – RJ45
Connectez le port UTP du convertisseur à un port RJ45 du réseau;
p.ex. à un commutateur Ethernet. Du câblage Cat5e ou supérieur
est recommandé.

Comme illustré ci-dessus, un seul câble bre optique doit être
connecté entre deux convertisseurs de support WDM. De manière
générale, ces convertisseurs de support doivent être utilisés par paires.
Le modèle 510547 se connecte au modèle 510530 (Fast Ethernet), et le
modèle 545068 se connecte au modèle 545075 (Gigabit Ethernet).

FRANÇAIS 13
aliMentation
Conecte el adaptador de corriente en el jack de 5 V DC en el
convertidor de medios, a continuacion a una toma de corriente
regular (90 – 265 V, 50/60 Hz). Use solo el adaptador de energia
incluido (salida de 5 V DC, por lo menos a 1 A).
Dels
PWR – Allumée si l’adaptateur secteur est connecté.
1000M – Allumée en cas de liaison 1000 Mbit/s à la connexion
paires torsadées.
 – Allumée en cas de liaison active;
clignotant en cas de transmission de données; pas allumée s’il n’y
a pas de liason de réseau active.
 – Allumée en cas de connexion Full duplex;
clignotant en cas de collisions de données; pas allumée en cas de
half duplex.
 – Allumée si signal optique est détecté;
autrement pas allumée.
Vous trouvez les spécications sur intellinetnetwork.com.

14 POLSKI
Dwukierunkowy Media Konwerter WDM Ethernet Polski
Dziękujemy za zakup Dwukierunkowego Jednomodowego Media
Konwertera WDM Intellinet. Za pomocą kabli optycznych Media
Konwerter łączy na duże odległości dwie sieci Ethernet.
DWukierunkoWY WDM W PorÓWnaniu Do
stanDarDoWego MeDia konWertera
Standardowy Media Konwerter
Do utworzenia połączenia pomiędzy dwoma media konwerterami
konieczne są dwa kable optyczne, określane jako światłowody tupu duplex.
Dwukierunkowy Media Konwerter WDM
Jeden kabel optyczny jest wystarczający aby utworzyć połączenie pomiędzy
dwoma media konwerterami. Sygnał transmitowany jest w obydwu kierunkach.
Kabel sieciowy skrętka, Kat.5/6
Kabel optyczny simplex
Kabel sieciowy skrętka, Kat.5/6
Kabel optyczny duplex
Kabel optyczny duplex
Kabel optyczny simplex, transmisja dwóch
sygnałów o różnej długości fal poprzez jeden
kable. Dzięki różnej długości fal nie ma zakłóceń.

POLSKI 15
MoDele


10/100Base-TX na 100Base-FX SC Jednomodowy, 20 km,
WDM (RX1550/TX1310)


10/100Base-TX na 100Base-FX SC Jednomodowy, 20 km,
WDM (RX1310/TX1550)

(545068)
10/100/1000Base-TX na 1000Base-LX (SC) Jednomodowy,
20 km, WDM (RX1550/TX1310)

(545075)
10/100/1000Base-TX na 1000Base-LX (SC) Jednomodowy,
20 km, WDM (RX1310/TX1550)
ZŁĄcZa
Skrętka – RJ45
Za pomocą kabla Ethernet połącz port UTP media konwertera z
portem RJ45 urządzenia sieciowego, np. przełącznika. Zaleca się
stosowanie kabli Cat5e lub lepszych.
Światłowód
Jak pokazano powyżej, jeden kabel optyczny wystarczy aby
utworzyć połączenie pomiędzy dwoma media konwerterami
WDM. Z założenia media konwertery te muszą być używane
w parach. Model 510547 można połączyć z modelem 510530
(Fast Ethernet) oraz model 545068 można połączyć z modelem
545075 (Gigabit Ethernet).

16 POLSKI
Zasilanie
Do gniazda 5V DC media konwertera podłącz zasilanie za pomocą
dołączonego adaptera zasilania. Używaj zasilacza dołączonego w
zestawie lub innego, o parametrach zgodnych ze specykacją (5V
DC, co najmniej 1A).
DioDY
PWR – Zasilanie jest podłączone.
1000M – Gdy świeci, sygnalizuje połączenie po skrętce
z prędkością 1000 Mb/s.
 – Połączenie aktywne,
gdy świeci; transmisja danych, gdy miga; brak połączenia,
gdy nie świeci.
 – Praca w trybie full duplex, gdy świeci;
błąd podczas transmisji, gdy miga; praca w trybie half duplex,
gdy nie świeci.
 – Wykryto sygnał po światłowodzie, gdy świeci;
brak sygnału, gdy nie świeci.
Specykacja techniczna dostępna
jest na stronie intellinetnetwork.com.

17
ITALIANO
 Italiano
Grazie per aver scelto il Media Converter Gigabit Ethernet WDM
Bidirezionale Intellinet. I Media converter collegano due reti
Ethernet su una distanza piu lunga usando un cavo in bra ottica.
MeDia converter WDM BiDireZionale
contro MeDia converter stanDarD
Media Converter standard
Per creare una connessione tra due media converter servono due
cavi in bra ottica, inteso come un cavo duplex in bra ottica.

Un cavo in bra ottica è suciente per creare una connessione tra
due media converter. Il segnale viaggia in entrambe le direzioni.
Cavo di rete a coppie twistate, Cat. 5/6
Cavo bra ottica simplex
Cavo di rete a coppie twistate, Cat. 5/6
Cavo bra ottica duplex
Cavo bra ottica duplex
Il cavo in bra ottica simplex trasporta due segnali
con lunghezze d’onda diverse su un unico cavo.
A causa della dierenza di lunghezza d’onda,
non ci può essere alcuna interferenza.

18
ITALIANO
MoDelli

(510547)
10/100Base-TX a 100Base-FX (SC) Monomodale, 20 km,
WDM (RX1550/TX1310)

(510530)
10/100Base-TX a 100Base-FX (SC) Monomodale, 20 km,
WDM (RX1310/TX1550)

(545068)
10/100/1000Base-TX a 1000Base-LX (SC) Monomodale,
20 km, WDM (RX1550/TX1310)

(545075)
10/100/1000Base-TX a 1000Base-LX (SC) Monomodale,
20 km, WDM (RX1310/TX1550)
connessioni

Collega una porta UTP del media converter ad una porta RJ45
di rete; per esempio, ad un Ethernet switch. Sono consigliati
Cat5e o cablaggi superiori.

Come mostrato sopra, è necessario collegare un cavo in bra
ottica tra due media converter WDM. Come regola generale,
questi media converter devono essere utilizzati in coppia. Il
modello 510547 si connette al modello 510530 (Fast Ethernet), e il
modello 545068 si connette al modello 545075 (Gigabit Ethernet).

ITALIANO 19
aliMentaZione
Collegare l’alimentatore alla presa da 5 V DC presente sul media
converter, quindi collegarlo ad una regolare presa di corrente
(90 – 265 V, 50/60 Hz). Utilizzare solamente l’alimentatore incluso
o uno che abbia delle speciche corrispondenti a quello fornito
in dotazione (output 5 V DC, ameno 1 A).
leD
PWR – Quando si illumina indica che l’alimentatore è collegato.
1000M – Quando è illuminato indica il collegamento a
1000 Mbps link sulla connessione a coppie twistate.
 – Collegamento attivo
quando è illuminato; traco di dati quando lampeggia;
nessun collegamento di rete attivo quando è spento.
 – Connessione full duplex quando
illuminato; collisione di dati quando lampeggia; half duplex
quando è spento.
 – Il segnale della bra ottica è individuato
quando si illumina; nessun segnale quando è spento.
Per ulteriori speciche, visita il sito intellinetnetwork.com.

20
20
Waste electrical & electronic eQuiPMent


This symbol on the product or its packaging indicates that this
product shall not be treated as household waste. Instead, it should be
taken to an applicable collection point for the recycling of electrical and
electronic equipment. By ensuring this product is disposed of correctly,
you will help prevent potential negative consequences to the environment
and human health, which could otherwise be caused by inappropriate waste
handling of this product. If your equipment contains easily removable batteries or
accumulators, dispose of these separately according to your local requirements.
The recycling of materials will help to conserve natural resources. For more detailed
information about recycling of this product, contact your local city oce, your
household waste disposal service or the shop where you purchased this product.
In countries outside of the EU: If you wish to discard this product, contact your local
authorities and ask for the correct manner of disposal.
 Dieses auf dem Produkt oder der Verpackung angebrachte Symbol
zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In
Übereinstimmung mit der Richtlinie 2012/19/EU des Europäischen Parlaments und
des Rates über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät
nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie
dieses Produkt entsorgen möchten, bringen Sie es bitte zur Verkaufsstelle zurück
oder zum Recycling-Sammelpunkt Ihrer Gemeinde.
ESPAñ Este símbolo en el producto o su embalaje indica que el producto no
debe tratarse como residuo doméstico. De conformidad con la Directiva 2012/19/
UE de la UE sobre residuos de aparatos eléctricos y electrónicos (RAEE), este
producto eléctrico no puede desecharse con el resto de residuos no clasicados.
Deshágase de este producto devolviéndolo a su punto de venta o a un punto de
recolección municipal para su reciclaje.
çAIS Ce symbole sur Ie produit ou son emballage signie que ce produit ne
doit pas être traité comme un déchet ménager. Conformément à la Directive 2012/19/
UE sur les déchets d’équipements électriques et électroniques (DEEE), ce produit
électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non
trié. Veuillez vous débarrasser de ce produit en Ie renvoyant à son point de vente ou au
point de ramassage local dans votre municipalité, à des ns de recyclage.
