Intellinet IPK-30G User manual

For additional benets:
Scan to
register your
product warranty
4 2
A
1
B
3
1 Using Cat5e/6 Ethernet cable,
connect the input port of the
splitter to a PSE port on the PoE
injector/switch — the yellow
Link LED (A) should light.
2 Connect the output port of the
splitter to any RJ45 data input
port on the client device.
3 Check that the selectable voltage
switch on the side panel of
the splitter is set to the proper
output level: 5V (default), 7.5V,
9V or 12V settings are shown on
the front panel (B). CAUTION:
Setting the output voltage of
the splitter to a level higher than
the maximum input level of the
client device is likely to result
in damage to that device.
4 Use the included power output
cable to connect the power
output jack on the splitter to a
power jack on the client device.
For specifications, please visit
visit intellinetnetwork.com.
INT_560443_QIG_0421_REV_5.11
Important: Read before use. • Importante: Leer antes de usar.
All trademarks and trade names are the property of their respective owners. © IC Intracom. All rights reserved.
Intellinet Network Solutions is a trademark of IC Intracom, registered in the U.S. and other countries.
Printedon recycledpaper.
North & South America
IC Intracom Americas
550 Commerce Blvd.
Oldsmar, FL 34677, USA
Asia & Africa
IC Intracom Asia
4-F, No. 77, Sec. 1, Xintai 5th Rd.
Xizhi Dist., New Taipei City 221, Taiwan
Europe
IC Intracom Europe
Löhbacher Str. 7
D-58553 Halver, Germany
POLSKI: Jeśli na produkcie lub jego opakowaniu umieszczono
ten symbol, wówczas w czasie utylizacji nie wolno wyrzucać tego
produktu wraz z odpadami komunalnymi. Zgodnie z Dyrektywą
Nr 2012/19/EU w sprawie zużytego sprzętu elektrycznego i
elektronicznego (WEEE), niniejszego produktu elektrycznego nie
wolno usuwać jako nie posortowanego odpadu komunalnego.
Prosimy o usuniecie niniejszego produktu poprzez jego zwrot
do punktu zakupu lub oddanie do miejscowego komunalnego
punktu zbiórki odpadów przeznaczonych do recyklingu.
ITALIANO: Questo simbolo sui prodotto o sulla relativa confezione
indica che il prodotto non va trattato come un rifiuto domestico.
In ottemperanza alla Direttiva UE 2012/19/EU sui rifiuti di
apparecchiature elettriche ed elettroniche (RAEE), questa prodotto
elettrico non deve essere smaltito come rifiuto municipale misto.
Si prega di smaltire il prodotto riportandolo al punto vendita o al
punto di raccolta municipale locale per un opportuno riciclaggio.
WARRANTY AT: | GARANTIE AUF:| GARANTÍA EN: | GARANTIE À : | GWARANCJA NA: | GARANZIA A:
intellinetnetwork.com
EN MÉXICO: Póliza de Garantía Intellinet Network Solutions — Datos del importador y responsable ante el consumidor IC Intracom México,
S.A.P.I. de C.V. • Av. Interceptor Poniente # 73, Col. Parque Industrial La Joya, Cuautitlán Izcalli, Estado de México, C.P. 54730, México. • Tel.
(55)1500-4500 • La presente garantía cubre los siguientes productos contra cualquier defecto de fabricación en sus materiales y mano
de obra. A.) Garantizamos los productos de limpieza, aire comprimido y consumibles, por 60 dias a partir de la fecha de entrega, o por
el tiempo en que se agote totalmente su contenido por su propia función de uso, lo que suceda primero. B.) Garantizamos los productos
con partes móviles por 3 años. C.) Garantizamos los demás productos por 5 años (productos sin partes móviles), bajo las siguientes
condiciones: 1. Todos los productos a que se refiere esta garantía, ampara su cambio físico, sin ningún cargo para el consumidor. 2. El
comercializador no tiene talleres de servicio, debido a que los productos que se garantizan no cuentan con reparaciones, ni refacciones,
ya que su garantía es de cambio físico. 3. La garantía cubre exclusivamente aquellas partes, equipos o sub-ensambles que hayan sido
instaladas de fábrica y no incluye en ningún caso el equipo adicional o cualesquiera que hayan sido adicionados al mismo por el usuario
o distribuidor. • Para hacer efectiva esta garantía bastará con presentar el producto al distribuidor en el domicilio donde fue adquirido
o en el domicilio de IC Intracom México, S.A.P.I. de C.V., junto con los accesorios contenidos en su empaque, acompañado de su póliza
debidamente llenada y sellada por la casa vendedora (indispensable el sello y fecha de compra) donde lo adquirió, o bien, la factura o ticket
de compra original donde se mencione claramente el modelo, número de serie (cuando aplique) y fecha de adquisición. Esta garantía no es
válida en los siguientes casos: Si el producto se hubiese utilizado en condiciones distintas a las normales; si el producto no ha sido operado
conforme a los instructivos de uso; o si el producto ha sido alterado o tratado de ser reparado por el consumidor o terceras personas.
REGULATORY STATEMENTS
FCC Class A
This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the Federal
Communications Commission (FCC) Rules. These limits are designed to provide reasonable protection against harmful interference when
the equipment is operated in a commercial environment. This equipment generates, uses and can radiate radio frequency energy, and if
not installed and used in accordance with the instruction manual may cause harmful interference to radio communications. Operation
of this equipment in a residential area is likely to cause harmful interference, in which case the user will be required to correct the
interference at his own expense. Any changes or modifications made to this equipment without the approval of the manuafacturer could
result in the product not meeting the Class A limits, in which case the FCC could void the user’s authority to operate the equipment.
CE
ENGLISH : This device complies with the requirements of CE 2014/30/EU and/or 2014/35/EU. The Declaration of Conformity for is available at:
DEUTSCH : Dieses Gerät enspricht der CE 2014/30/EU und / oder 2014/35/EU. Die Konformitätserklärung für dieses Produkt finden Sie unter:
ESPAÑOL : Este dispositivo cumple con los requerimientos de CE 2014/30/EU y / o 2014/35/EU.
La declaración de conformidad esta disponible en:
FRANÇAIS : Cet appareil satisfait aux exigences de CE 2014/30/EU et/ou 2014/35/EU. La Déclaration de Conformité est disponible à :
POLSKI : Urządzenie spełnia wymagania CE 2014/30/EU I / lub 2014/35/EU. Deklaracja
zgodności dostępna jest na stronie internetowej producenta:
ITALIANO : Questo dispositivo è conforme alla CE 2014/30/EU e / o 2014/35/EU. La dichiarazione di conformità è disponibile al:
support.intellinet-network.com/barcode/560443
PoE Splitter
Instructions
Model 560443 (IPK-30G)
or go to: register.intellinet-network.com/r/560443

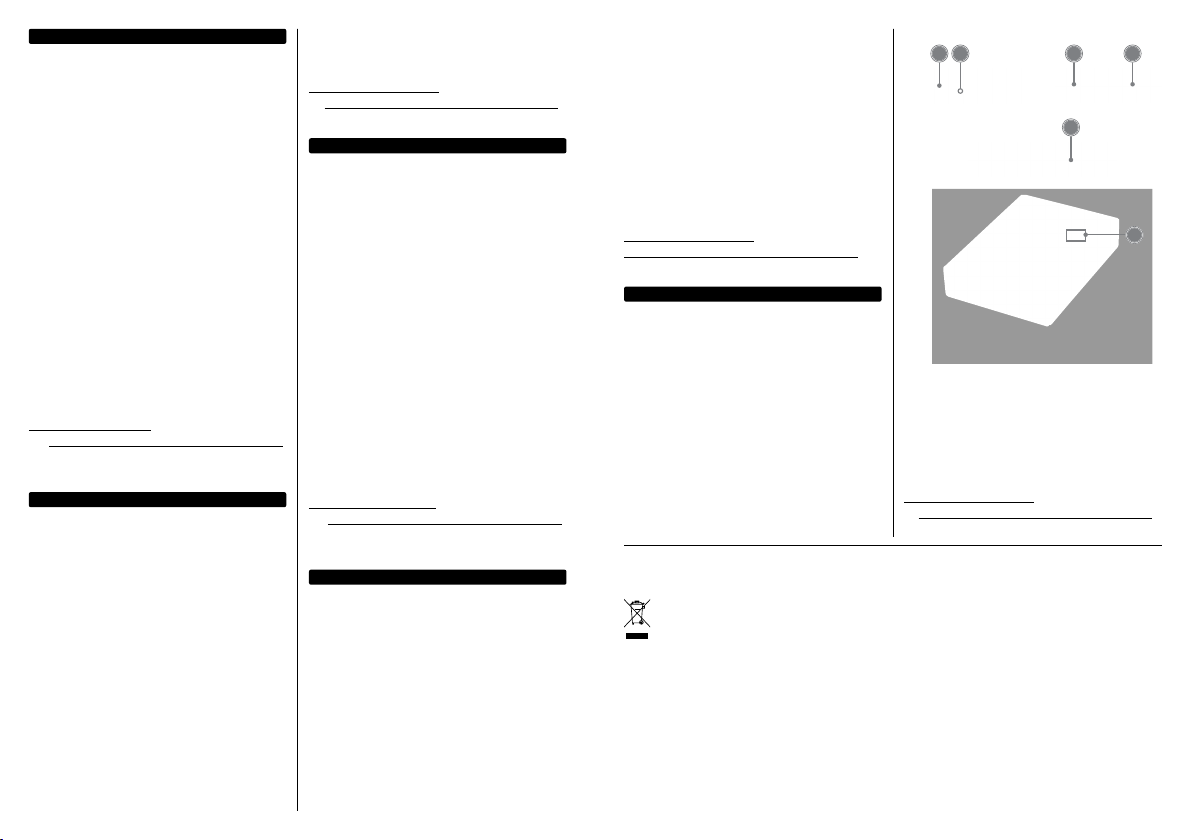

4 2
A
1
3
B
WASTE ELECTRICAL & ELECTRONIC EQUIPMENT
Disposal of Electric and Electronic Equipment (applicable in the E.U. and other countries with separate collection systems)
ENGLISH: This symbol on the product or its packaging means that
this product must not be treated as unsorted household
waste. In accordance with EU Directive 2012/19/EU
on Waste Electrical and Electronic Equipment (WEEE),
this electrical product must be disposed of in accordance with
the user’s local regulations for electrical or electronic waste.
Please dispose of this product by returning it to your local
point of sale or recycling pickup point in your municipality.
DEUTSCH: Dieses auf dem Produkt oder der Verpackung
angebrachte Symbol zeigt an, dass dieses Produkt nicht mit
dem Hausmüll entsorgtwerden darf. In Übereinstimmung
mit der Richtlinie 2012/19/EU des Europäischen Parlaments
und des Rates über Elektro- und Elektronik-Altgeräte (WEEE)
darf dieses Elektrogerät nicht im normalen Hausmüll oder
dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt
entsorgen möchten, bringen Sie es bitte zur Verkaufsstelle
zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.
ESPAÑOL: Este símbolo en el producto o su embalaje indica
que el producto no debe tratarse como residuo doméstico. De
conformidad con la Directiva 2012/19/EU de la UE sobre residuos de
aparatos eléctricos y electrónicos (RAEE), este producto eléctrico
no puede desecharse se con el resto de residuos no clasificados.
Deshágase de este producto devolviéndolo a su punto de venta
o a un punto de recolección municipal para su reciclaje.
FRANÇAIS: Ce symbole sur Ie produit ou son emballage signifie
que ce produit ne doit pas être traité comme un déchet ménager.
Conformément à la Directive 2012/19/EU sur les déchets
d’équipements électriques et électroniques (DEEE), ce produit
électrique ne doit en aucun cas être mis au rebut sous forme
de déchet municipal non trié. Veuillez vous débarrasser de ce
produit en Ie renvoyant à son point de vente ou au point de
ramassage local dans votre municipalité, à des fins de recyclage.
DEUTSCH
1 Verbinden Sie den Eingang des Splitters
über ein Cat5e/6-Kabel mit dem PSE-Port
eines PoE-Injektors/Switches — die
gelbe “Link”-LED (A) sollte leuchten.
2 Verbinden Sie den Ausgang
des Splitters mit einem RJ45-
Dateneingang am Client-Gerät.
3 Prüfen Sie, ob der Spannungsumschalter
am seitlichen Feld des Splitters auf die
korrekte Ausgangsspannung eingestellt
ist: 5V (Standard), 7,5V, 9V oder 12V,
jeweils auf der Vorderseite angezeigt (B).
ACHTUNG: Ist die Ausgangsspannung
am Splitter höher eingestellt, als
die Eingangsspannungskapazität
des Client- Geräts, kann das Client-
Gerät Schaden nehmen.
4 Verwenden Sie das beiliegende
Stromkabel, um die Strombuchse
des Splitters mit einer Strombuchse
des Client-Geräts zu verbinden.
Die Spezifikationen finden Sie auf
intellinetnetwork.com.RegistrierenSieIhrProdukt
auf register.intellinet-network.com/r/560443
oder scannen Sie den QR-Code
auf dem Deckblatt.
ESPAÑOL
1 Utilice cable Ethernet Cat5e/6, conecte
el puerto de entrada del splitter al
puerto del PSE del injector/switch
PoE — LED amarillo (A) se iluminará.
2 Conecte el puerto de salida del splitter
a cualuier puerto de entrada de datos
RJ45 en el dispositivo cliente.
3 Revise la posición del switch de voltaje
ubicado en panel lateral del splitter sea
el voltaje de salida correcto: 5V (default),
7,5V, 9V ó 12V ajustes que se muestran
en el palel frontal (B). PRECAUCIÓN:
Configurar la tensión de salida de voltaje
del splitter a un nivel superior del maximo
nivel de entrada del dispositivo cliente
puede provocar daños en el dispositivo.
4 Use el cable de corriente incluido para
conectar del jack de alimentación
del splitter al jack de corriente
del dispositivo cliente.
Para más especificaciones, visite
intellinetnetwork.com . Registre el producto
en register.intellinet-network.com/r/560443
o escanee el código QR en la cubierta.
FRANCAIS
1 En utilisant un câble Ethernet Cat5e/6,
connectez l’entrée du répartiteur à un
port PSE d’un injecteur/commutateur
PoE — le DEL “Link” (A) doit être allumé.
2 Connectez la sortie du répartiteur à une
entrée de données sur l’appareil du client.
3 Vérifiez que le commutateur de tension
sur le panneau latéral du répartiteur est
ajusté au niveau de sortie propre: Les
ajustages 5V (défaut), 7,5V, 9V ou 12V
sont indiqués sur le panneau avant (B).
ATTENTION: Ajuster la tension de sortie
sur le répartiteur plus haute que le niveau
d’entrée maximum sur l’appareil de client
peut endommager l’appareil du client.
4 Utilisez le câble d’alimentation
afin de connecter la sortie de
courant du répartiteur jack de
courant de l’appareil du client.
Vous trouvez les spécifications sur
intellinetnetwork.com.Enregistrezvotreproduit
sur register.intellinet-network.com/r/560443
ou scannez le code QR figurant
sur la couverture.
POLSKI
1 Używając kabla Ethernet Cat5e/6 podłącz
port wejścia danych rozdzielacza z portem
PSE adaptera/przełącznika PoE — zielona
dioda linku (A) powinna świecić.
2 Następnie port wyjścia danych
rozdzielacza połącz kablem z dowolnym
portem RJ45 urządzenia klienckiego.
3 Sprawdź, czy przełącznik znajdujący
się na bocznej części rozdzielacza jest
ustawiony na odpowiedni poziom
napięcia wyjściowego: 5V (domyślnie),
7.5V, 9V lub 12V. Schemat ustawienia
pozycji przełącznika narysowany jest na
górnej części rozdzielacza (B). UWAGA:
Ustawienie napięcie wyjściowego w
rozdzielaczu na poziom wyższy niż
maksymalny poziom napięcia wejściowego
urządzenia klienckiego może doprowadzić
do uszkodzenia tego urządzenia.
4 Używając dołączonego kabla
zasilającego połącz gniazdo wyjścia
napięcia rozdzielacza z gniazdem
zasilania urządzenia klienckiego.
Specyfikacja techniczna
dostępna jest na stronie
intellinetnetwork.com . Zarejestruj produkt na
register.intellinet-network.com/r/560443 lub
zeskanuj znajdujący się na pokrywie kod QR.
ITALIANO
1 Usando il cavo di rete Cat5e/6, collegare
la porta di ingresso dello splitter alla
porta PSE sull’iniettore/switch PoE — il
led giallo Link (A) dovrebbe illuminarsi.
2 Collegare la porta d’uscita dello
splitter a qualsiasi porta di ingresso
dati RJ45 al dispositivo client.
3 Verificare che il selezionatore di voltaggio
sul pannello laterale dello splitter sia
regolato sul livello di uscita corretto: i
settaggi 5V (predefinita), 7.5V, 9V o 12V
sono visualizzabili sul pannello frontale
(B). ATTENZIONE: Settare il voltaggio di
uscita dello splitter a un livello superiore al
livello massimo dell’ingresso supportato
dal dispositivo client potrebbe causare
danneggiamenti all’apparecchiatura stessa.
4 Utilizzare il cavo di alimentazione
incluso per collegare l’uscita di
alimentazione dello splitter con la presa
di alimentazione del dispositivo client.
Per ulteriori specifiche, visita il sito
intellinetnetwork.com . Registra il tuo prodotto
su register.intellinet-network.com/r/560443 o
scansiona il codice QR presente sulla copertina.
