Inter-m PC-1235 User manual

PC-1235/1650
STEREO POWERED
MIXER

Ref No. Part No. Description Value Qty
C815 3509102530-T CAP CE B 0.001UF 50V J 0.001/50 1
3509103530-T CAP CE F 0.01UF 50V Z(PC-1235) 0.01/50 1
3509101130-T CAP CE SL 100PF 50V J(PC-1650) 100P 1
C207 3678220177 CAP M1 DM 10C 220J5 220J 1
C202 3688471118 CAP MO SR22C 471JA 471J 1
C208 3678050177 CAP M1 DM10C 050D5 050D 1
CN201 4428595002 LW5267/LWB0640/2.5MM-02P MOLEX 5267-2P 1
CON203 4428596604 LOCK WAFER LW-1143-04P CON4P 1
CN204 4428596604 LOCK WAFER LW-1143-04P CON4P 1
CN202 4355826625 CON ASS'Y 7P CON7P 1
L201 2648099940 COIL INDUCTOR 1.2UH 1.2uH 1
D201-209 2058304100 DIODE IN4148M 1N 4148 9
D210-211 2058322100 DIODE 1SS145 ROHM ISS 142 2
D212-213 2058100110 DIODE RL207 PYUNG CHANG RL207 2
C206 3409810141-T CAP AF NP 100UF 25V 100/25 NP 1
C211-212 3409247991-T CAP AF RSG 4.7UF 100V 5 P 4.7/100 2
C201 3409547031-T CAP AF 47UF 16V (MOSE) 47/16 1
C205 3698152198 CAP NPP POLY 152J 2J 0.0015/500V 1
C209-210 3609222120-T CAP MA 0.0022UF 100V J 0.0022/100(M) 2
C203-204 C213-214 3609104122-T CAP MA 0.1UF 100V J SMALL 0.1/100(M) 4
R236-237 R242-243 3049478783 RES CE 0.47 5W J T HAN NAE(PC-1235) 0.47 5W 4
R236-237 R242-243 3049478783 RES CE 0.47 5W J T HAN NAE(PC-1650) 0.47 5W 10
R248-249 R265-266
R271-272 3009132973 RES CF 1.3K 1/5W J N(PC-1235) 1.3K 1
3009102973 RES CF 1K 1/5W J N(PC-1650) 1K 1
R216 3009182973 RES CF 1.8K 1/5W J N 1.8K 1
R213 3009101973 RES CF 100 1/5W J N 100 1
R234-235 R240-241 3079101275 RES ERD-2FCVG 101T 1/4W R(PC-1235) 100 1/4W 4
R234-235 R240-241 3079101275 RES ERD-2FCVG 101T 1/4W R(PC-1650) 100 1/4W 10
R246-247 R263-264
R269-270
R252-253 3009104973 RES CF 100K 1/5W J N 100K 2
R251 3059100772 RES CE 10 5W JN 10 5W 1
3009121973 RES CF 120 1/5W J N(PC-1235) 120 1
3009221973 RES CF 220 1/5W J N(PC-1650) 220 1
R205 3009123973 RES CF 12K 1/5W J N 12K 1
R254 3009184973 RES CF 180K 1/5W J N 180K 1
R206 3009102973 RES CF 1K 1/5W J N 1K 1
R222-223 R226-229 3089221275 RES NFR 220 1/4W J R PHILKO 220 1/4W 6
R258 3009224973 RES CF 220K 1/5W J N 220K 1
R218-219 3002220953 RES CF 22K 1/5W F N 22K 1% 2
R255-256 3009223973 RES CF 22K 1/5W J N 22K 2
R201 3009271973 RES CF 270 1/5W J N 270 1
R230-231 3089332275 RES NFR 3.3K 1/4W J R PHILKO 3.3K 1/4W 2
R232-233 R238-239 3089479275 RES NFR 4.7 1/4W J R PHILKO(PC-1235) 4.7 1/4W 4
ELECTRICAL PARTS LIST (PC-1235/1650)
C215
R203
R207

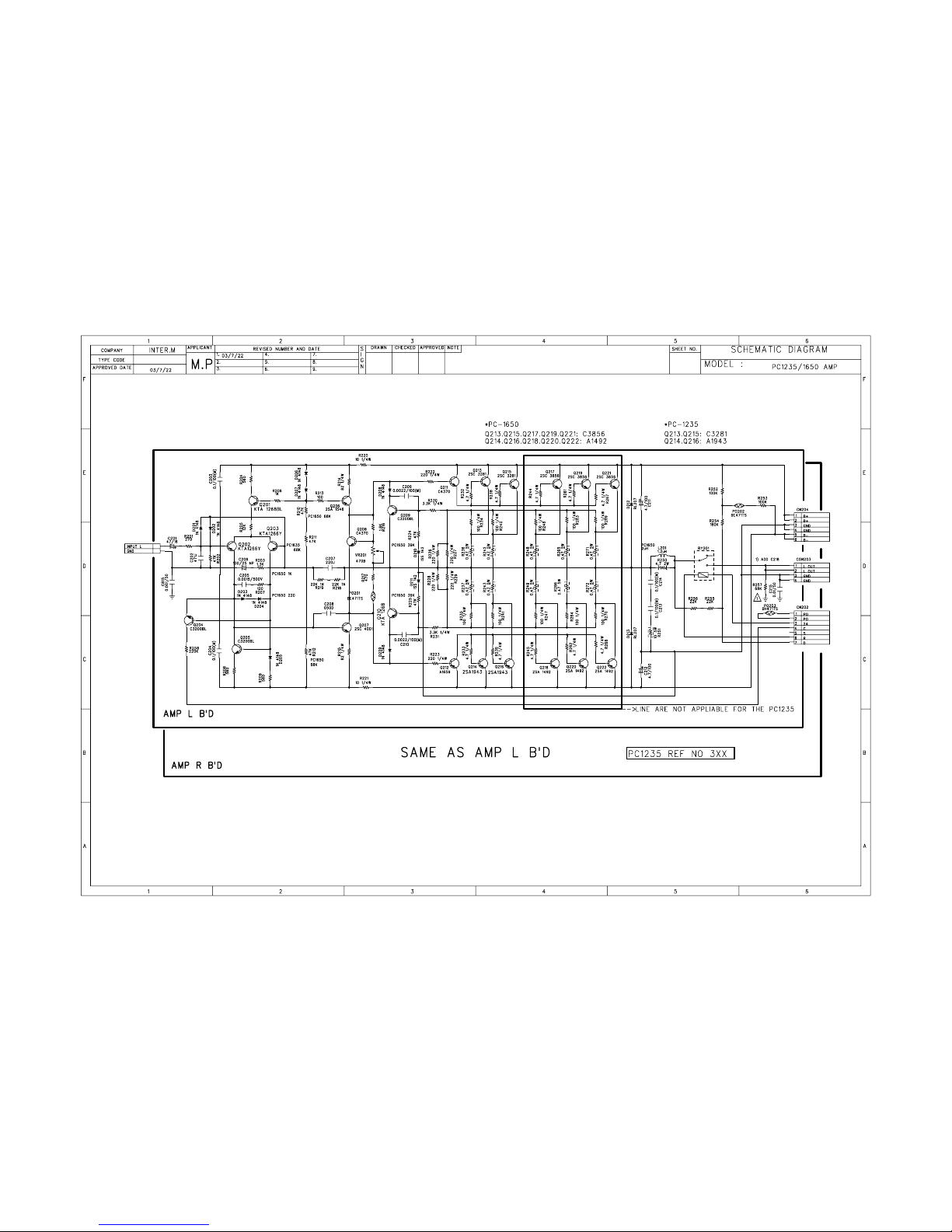

AMP B'D (400349500)

R232-233 R238-239 3089479275 RES NFR 4.7 1/4W J R PHILKO(PC-1650) 4.7 1/4W 10
R244-245 R261-262
R267-268
R250 3039479575-T RES MO 4.7 2W J RADIAL 4.7 2W 1
R217 3009471973 RES CF 470 1/5W J N 470 1
R202 R210-212 3009473973 RES CF 47K 1/5W J N(PC-1235) 47K 6
R224-225
R210-212 3009683973 RES CF 68K 1/5W J N(PC-1650) 68K 3
R224-225 3009393973 RES CF 39K 1/5W J N(PC-1650) 39KK 2
R204 R208-209 3009561973 RES CF 560 1/5W J N 560 3
R257 3009683973 RES CF 68K 1/5W J N 68K 1
R214-215 3089820275 RES NFR 82 1/4W J R PHILKO 82 1/4W 2
RY201 5528006600 RELAY 833H-1C-C24V(SONGCHUAN) HR702H 1
R220-221 3089100275 RES NFR 10 1/4W J R PHILKO 10 1/4W 2
PO201 2438007994 POSISTOR PTFLO4BE471Q2N34BO BE471TS 1
PO202 2438007993 POSISTOR PTFM04BE222Q2N34B0 BE471TS 1
PO203 2438007995 POSISTOR PTFM04BH471Q2N34B0 BH471TS 1
Q207 2008405999 TR NPN 2SC4001 NEC 2SC 4001 1
Q213 Q215 2028407122 TR NPN 2SC5200 TOSHIBA(PC-1235) 2SC3281 2
Q213 Q215 2028427998 TR 2SC 3856 W/ACC(PC-1650) 2SC 3856 5
Q217 Q219 Q221
Q208 Q211 2028407990 KTC4370A-Y-U C4370 2
Q204-205 Q209 2008606108-T KTC3200-BL-AT C3200BL 3
Q206 2008005999 TR PNP 2SA 1546 NEC 2SA 1546 1
Q214 Q216 2028107118 TR PNP 2SA1943 TOSHIBA(PC-1235) 2SA1943 2
Q214 Q216 2028117994 TR PNP 2SA 1492 W/ACC(PC-1650) 2SA 1492 5
Q218 Q220 Q222
Q212 2028107984 KTA1659A-Y-U A1659 1
Q201 Q210 2008206104-T KTA1268-BL-AT KTA 1268BL 2
Q202-203 2008606105-T TR NPN KTA1266-Y-AT TO-92(PC-1235) A1266 2
2008206106-T KTA2400-GR-AT(PC-1650) A2400 2
VR201 3248347120-T RES SEMI RH063MCS2R 470B 1
GND 4235007210 GND TERMINAL (POWER B'D) GND 1
7502089910 HEAT SINK (L=320) PC-1235 HEAT SINK 1
7502089920 HEAT SINK (L=2500) PC-1650 HEAT SINK 1
6705998410 SPACER HOLDER SPACER 3
6705998510 SPACER PS-A152 SPACER 3
WASHER 8329030011 WASHER THD/IN Φ3 Y WASHER 1
6503983020 BRACKET TR P-1500(PC-1235) BRACKET 2
6503983010 BRACKET TR P-3500(PC-1650) BRACKET 2
2128310600 IC EPROM 27C512 ART LONG DELAY 27512 1
4448000097 SOCKET IC ZT-28-A(28PIN) 28P 1
C15-18 C28-29 C31 3509103530-T CAP CE F 0.01UF 50V Z 0.01/50 7
C7-8 C12 C21-22 3509104530-T CAP CE F 0.1UF 50V Z 0.1/50 7
C24-25
C30 3509331130-T CAP CE SL 330PF 50V J 330P 1
C3-4 3509330130-T CAP CE SL 33PF 50V J 33P 2
C51 C54 3539473531-A CAP CE F 47000PF 50V Z AXIAL 47000P 2
CN206 4428595003 LW5267/LWB0640/2.5MM-03P CON3P 1
SPACER
BRACKET
IC3

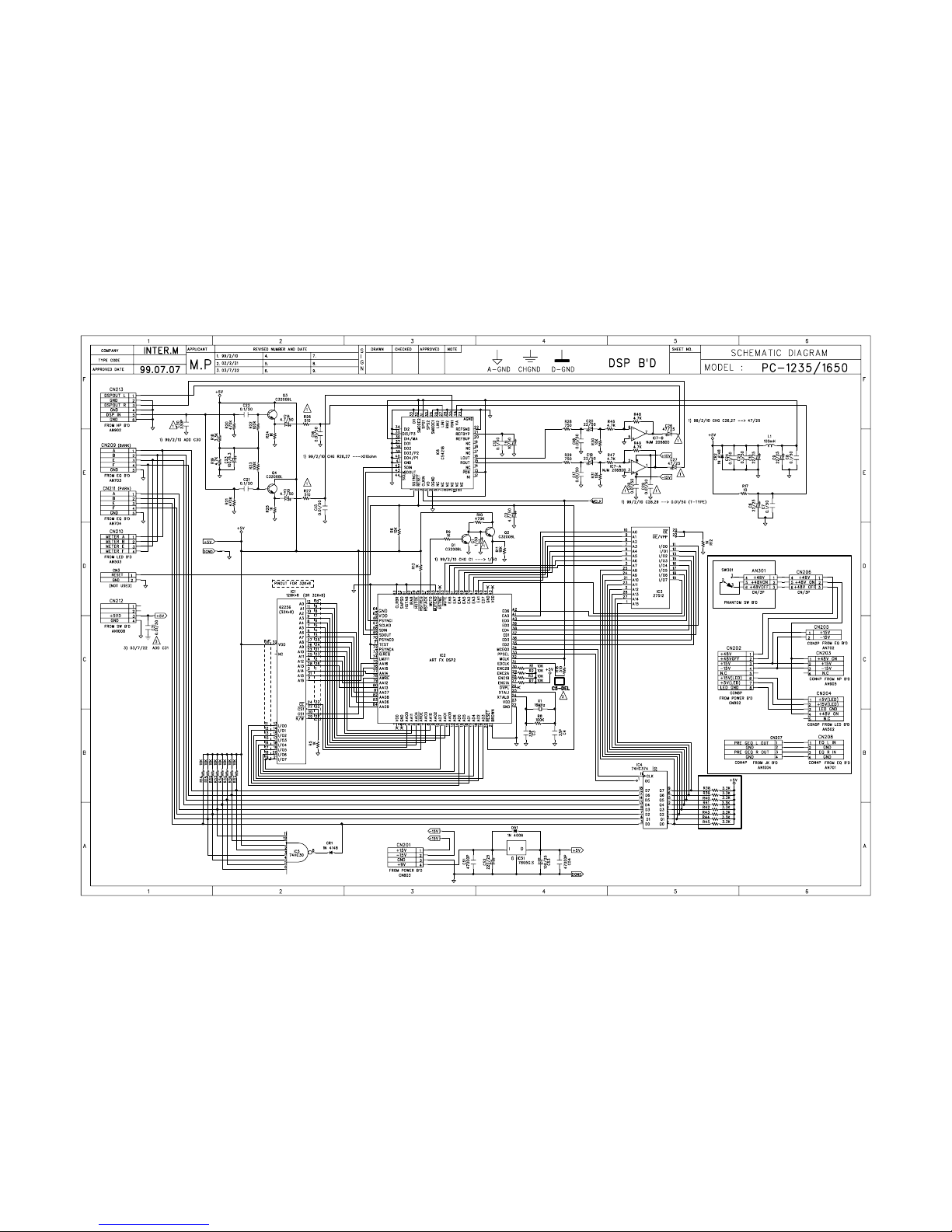

DSP B'D (4003486800)
HEAT SINK

CN3 CN205 4428595002 LW5267/LWB0640/2.5MM-02P CON2P 2
CN201 CN203 4428595004 LW5267/LWB0640/2.5MM-04P CON4P 6
CN207-208 CN210
CN212
CN204 CN209 CN211 4428595005 LW5267/LWB0640/2.5MM-05P CON5P 3
CN213 4428595006 LW5267/LWB0640/2.5MM-06P CON6P 1
CN202 4428595008 LW5267/LWB0640/2.5MM-08P CON8P 1
L1 2648699890 COIL INDUCTOR 100UH 100mH 1
X1 3908101070 CRYSTAL 16.000MHZ 49/U 30PF 16MHz 1
D51 2058100996 DIODE RECTIFIER LT1N4006(4007) 1N 4006 1
CR1-2 2058304100 DIODE IN4148M 1N 4148 2
C1 3409210971-T CAP AF RSG 1UF 50V 5 P 1/50 1
C11 3409210071-T CAP AF RSG 10UF 50V 5 P 10/50 1
C53 3409210141-T CAP AF RSG 100UF 25V 6 P 100/25 1
C23 3409210112-T CAP AF RSS 100UF 6.3V 6 P 100/6.3 1
C6 C9-10 3409222044-T CAP RG 22UF 25V 105C 22/25 3
C19-20 3409222071-T CAP AF RSG 22UF 50V 5 P 22/50 2
C52 3409222141-T CAP AF RSG 220UF 25V J 8 P 220/25 1
C2 C13-14 3409247971-T CAP AF RSG 4.7UF 50V 5 P 4.7/50 3
C26-27 3409247041-T CAP AF RSG 47UF 25V 5 P 47/25 2
IC5 2128514056 IC HD74HC30BP HT 74HC30 1
2128310500 IC EPROM 27C512 DIP ART DSP ART FX DSP2 1
4448062284 SOCKET IC 84P 84P 1
2128860000 IC CS4218-KL CRYSTAL CS4218 1
4448062244 SOCKET IC 44P 44P 1
IC51 2128611206 IC 7805 G.S 7805G.S 1
2128420400 IC KM62256 DLP-7L SAMSUNG(PC-1235) 128K*8 1
2128401300 SRAM K6T 1008C2E-DB70000 32DIP(PC-1650) 32P 1
IC4 2128514057 IC HD74HC374BP HT 74HC374 1
IC7 2118010432 IC NJM2068DD JRC NJM 2068DD 1
R8 R22-23 3009104973 RES CF 100K 1/5W J N 100K 3
R17 3009100973 RES CF 10 1/5W J N 10 1
R1-3 R6-7 R11 3009103973 RES CF 10K 1/5W J N 10K 16
R14-15 R30-37
R5 R9 R12-13 R24-25 3009102973 RES CF 1K 1/5W J N 1K 6
R18 R38-45 3009332973 RES CF 3.3K 1/5W J N 3.3K 9
R19 R46-49 3009472973 RES CF 4.7K 1/5W J N 4.7K 5
R10 R20-21 3009474973 RES CF 470K 1/5W J N 470K 3
R16 R26-27 3009511973 RES CF 510 1/5W JN 510 3
R28-29 3009751973 RES CF 750 I/5W 750 2
Q1-4 2008606108-T KTC3200-BL-AT C3200BL 4
C240-250 3539103521-A CAP CE YF 10000PF 25V Z AXIAL 10000P 11
C201-202 C207-210 3509101231-A CAP CE B 100PF 50V K AXIAL 100P 12
C227-228 C233-236
C205-206 3509221231-A CAP CE B 220PF 50V K AXIAL 220P 2
C221-222 3529220211-A CAP CE CH 22PF 50V J AXIAL 22P 2
C211-212 3529470311-A CAP CE SL 47PF 50V J AXIAL 47P 2
CN203 4428594902 LA5268/LAB0640/2.5MM-02P 2P 1
CN202 4428592810 WAFER BOX 10P TPHAB03-1419-10A CON10P 1
STEREO INPUT B'D (4003495600)
IC2
IC6
IC1

CN201 4428592514 WAFER BOX PIN (14P) PC-1635 CON14P 1
CN204 4428594905 LA5268/LAB0640/2.5MM-05P 5P 1
D201-202 2058304100 DIODE IN4148M 1N 4148 2
C203-204 C213-214 3409222071-T CAP AF RSG 22UF 50V 5 P 22/50 10
C229-232 C237-238
JK201-202 4438097310 JACK PHONE 4P JACK4P 2
LD201 2300030105 LED LTL-1CHE-021A LITEON RED 1
C219-220 3609102120-T CAP MA 0.001UF 100V 0.001/100(M) 2
C223-224 3609222120-T CAP MA 0.0022UF 100V J 0.0022/100(M) 2
C225-226 3609562120-T CAP MA 0.0056UF 100V 0.0056/100(M) 2
C215-218 3609393120-T CAP MA 0.039UF 100V J 0.039/100(M) 4
C239 3609473120-T CAP MA 0.047UF 100V 0.047/100(M) 1
IC201-202 2118010432 IC NJM2068DD JRC NJM 2068DD 2
IC203-205 2118010590 IC NJM4558D JRC NJM 4558D 3
R201-202 3009101973 RES CF 100 1/5W J N 100 2
R205-208 R213-214 3009103973 RES CF 10K 1/5W J N 10K 16
R219-220 R223-226
R235-238
R203-204 3009153973 RES CF 15K 1/5W J N 15K 2
R252-253 3009104973 RES CF 100K 1/5W J N 100K 2
R227-230 R239-240 3009183973 RES CF 18K 1/5W J N 18K 6
R251 3009105973 RES CF 1M 1/5W J N 1M 1
R231-234 3009223973 RES CF 22K 1/5W J N 22K 4
R209-210 3009202973 RES CF 2K 1/5W J N 2K 2
R217-218 3009333973 RES CF 33K 1/5W J N 33K 2
R241-248 3009363973 RES CF 36K 1/5W J N 36K 8
R211-212 3009391973 RES CF 390 1/5W J N 390 2
R215-216 R249-250 3009472973 RES CF 4.7K 1/5W J N 4.7K 4
R221-222 3009562973 RES CF 5.6K 1/5W J N 5.6K 2
Q201 2008613000-T TR NPN 2SD1111 (SANYO,NEC) 2SD 1111 1
VR201 3238087510 VR EVJC50F02 D24 20KD*2 20KD*2 1
VR202-204 3238088210 VR EVJ C51 F02 B54 50KB*2 50KB(C.C)*2 3
VR205 3238081310 VR SLIDE 10KA*2 ALPHA 10KA*2 1
VR206-209 3238088410 VR EVJ C50 F02 A24 20KA*2 20KA*2 4
VR210 3238088510 VR EVJ CC1 F02 705 20KAC*2 20KAC*2 1
BLK1-2 6505949110 BRACKET PHONE JACK A" JACK A" 2
C1 C705 3639274111-T CAP ECQ-V 1H274JL2 0.27UF 50V 0.27M 2
C72 C709 3609563120-T CAP MA 0.056UF 100V 0.056M 2
C708 C65 3639184111-T CAP ECQ-V 1H184JL2 0.18UF 50V 0.18M 2
C719-736 3529103531-A CAP CE F 10000PF 50V Z 10000P 18
C77 C703 3509151231-A CAP CE B 150PF 50V K AXIAL 150P 2
AN702 4355824303 CON ASS'Y 2P 2P(100mm) 1
AN701 4355824201 CON ASS'Y 4P 4P(80mm) 1
AN705 4355824407 CON ASS'Y 4P 4P 1
AN703 4355713709 CON ASS'Y 5P AN5P 1
AN704 4355713711 CON ASS'Y 5P 5P 1
C78 C704 3409210141-T CAP AF RSG 100UF 25V 6 P 100/25 2
C79-80 C701-702 3409222141-T CAP AF RSG 220UF 25V J 8 P 220/25 4
SW701-702 4608001200 SW ROTARY EN-SPE-288S0327 CTS ENCODER 2
LED B'D (4003495540)

C70 C718 3609102120-T CAP MA 0.001UF 100V 0.001/100(M) 2
C76 C717 3609182120-T CAP MA 0.0018UF 100V J 0.0018/100(M) 2
C69 C716 3609332120-T CAP MA 0.0033UF 100V 0.0033/100(M) 2
C75 C715 3609392120-T CAP MA 0.0039UF 100V J 0.0039/100(M) 2
C68 C74 C713-714 3609822120-T CAP MA 0.0082UF 100V 0.0082/100(M) 4
C67 C73 C711-712 3609183120-T CAP MA 0.018UF 100V 0.018/100(M) 4
C66 C710 3609473120-T CAP MA 0.047UF 100V 0.047/100(M) 2
C71 C707 3639124111-T CAP ECQ-V 1H124JL2 0.12UF 50V 0.12M 2
C63 C706 3639334111-T CAP ECQ-V 1H334JL2 0.33UF 50V 0.33M 2
IC701-709 2118010590 IC NJM4558D JRC NJM 4558D 9
R88 R711 3009122973 RES CF 1.2K 1/5W J N 1.2K 2
R91 R102-103 R701 3009104973 RES CF 100K 1/5W J N 100K 5
R706
R98-99 R703-704 3009103973 RES CF 10K 1/5W J N 10K 4
R84 R86 R90 R92 R94 3009102973 RES CF 1K 1/5W J N 1K 12
R96 R707 R709 R713
R715 R717 R719
R100 R705 3009220973 RES CF 22 1/5W J N 22 2
R101 R702 3009474973 RES CF 470K 1/5W J N 470K 2
R87 R89 R95 R97 3009473973 RES CF 47K 1/5W J N 47K 8
R710 R712 R718 R720
R93 R716 3009563973 RES CF 56K 1/5W J N 56K 2
R85 R708 R714 3009683973 RES CF 68K 1/5W J N 68K 3
VR701-714 3238010411 VR RS20111C600314W 100KW 14
C509 3539473531-A CAP CE F 47000PF 50V Z AXIAL 4700P 1
AN501 4355824103 CON ASS'Y 2P AN2P 1
CN1004 CN1006 4428594902 LA5268/LAB0640/2.5MM-02P CON2P 2
CN1001 4428594903 LA5268/LAB0640/2.5MM-03P AN3P 1
AN1009 4355824815 CON ASS'Y 3P AN3P 1
AN502 4355823912 CON ASS'Y 4P AN4P 1
AN503 4355824009 CON ASS'Y 4P AN4P 1
AN1008 4355824606 CON ASS'Y 4P AN4P 1
AN1010 4355824918 CON ASS'Y 4P AN4P 1
AN1011 4355824728 CON ASS'Y 4P AN4P 1
CN1002 CN1005 4428594904 LA5268/LAB0640/2.5MM-04P CON4P 2
CN1003 4428594905 LA5268/LAB0640/2.5MM-05P CON5P 1
C501-508 C510 3409247971-T CAP AF RSG 4.7UF 50V 5 P 4.7/50 9
IC505 2128514052 IC HD74HC154P ( 히다찌 ) 74HC154P 1
IC501 IC503 2118030405 KIA6966S 6966 2
IC502 IC504 2118040105 KIA6967S 6967 2
LD501-507 LD511-517 2300032105 LED LTL-1CHG-021A LITEON GREEN 15
LD538
LD510 LD520 LD537 2300030105 LED LTL-1CHE-021A LITEON RED 3
LD519 LD508 2300031105 LED LTL-1CHY-021A LITEON YELLOW 20
LD521-536 LD518
LD509
R516 3009182973 RES CF 1.8K 1/5W J N 1.8K 1
R1003-1004 3009104973 RES CF 100K 1/5W J N 100K 2
R1005-1008 3009100973 RES CF 10 1/5W J N 10 4
R515 3009151973 RES CF 150 1/5W J N 150 1
R501 R508 3009153973 RES CF 15K 1/5W J N 15K 2

R502 R509 3009203973 RES CF 20K 1/5W J N 20K 2
R517 3009332973 RES CF 3.3K 1/5W J N 3.3K 1
R504 R507 R511 R514 3009331973 RES CF 330 1/5W J N 330 6
R1001-1002
R505 R513 3009473973 RES CF 47K 1/5W J N 47K 2
R506 R512 3009563973 RES CF 56K 1/5W J N 56K 2
R112 R510 3009823973 RES CF 82K 1/5W J N 82K 2
SW1001-1003 4628992410 SW PUSH SPUN19X1M011 TAPE IN 3
ZD501 2058502240 DIODE ZENER UZ-24BM(1N5252B) UZ 24BM 1
C307-308 C313-314 3529103531-A CAP CE F 10000PF 50V Z 10000P 15
C316-317 C407-408
C413-414 C416-417
C608-609 C612
C304-305 C310-311 3509101231-A CAP CE B 100PF 50V K AXIAL 100P 11
C404-405 C410-411
C603 C606-607
C302 C402 C602 3509221231-A CAP CE B 220PF 50V K AXIAL 220P 3
C303 C403 3529470311-A CAP CE SL 47PF 50V J AXIAL 47P 2
AN1007 4355827319 CON ASS'Y 2P AN2P 1
AN301 4355823807 CON ASS'Y 3P AN3P 1
AN1004 4355827110 CON ASS'Y 8P AN8P 1
CN301 CN401 CN601 4428592810 WAFER BOX 10P TPHAB03-1419-10A CN10P 3
CN302 CN402 4428594902 LA5268/LAB0640/2.5MM-02P CN2P 2
AN1005 4355827216 CON ASS'Y 3P AN3P 1
CN303 CN403 CN602 4428594903 LA5268/LAB0640/2.5MM-03P CN3P 3
AN1006 4355827010 CON ASS'Y 8P CON8P 1
C306 C309 C406 C409 3409222071-T CAP AF RSG 22UF 50V 5 P 22/50 6
C604-605
C301 C401 C601 C610 3409222141-T CAP AF RSG 220UF 25V J 8 P 220/25 4
C312 C412 3409247071-T CAP AF RSG 47UF 50V 6 P 47/50 2
JK1010-1014 438192910 PHONE JACK (5P) METAL 대륭 JACK5P 5
IC301 IC401 2118010432 IC NJM2068DD JRC NJM 2068DD 2
IC302 IC402 IC601 2118220988 IC NJM 4580D NJM 4580D 3
R310 R410 R608 3009104973 RES CF 100K 1/5W J N 100K 3
R1009-1011 R1013 3009100973 RES CF 10 1/5W J N 10 4
R302-303 R308 3009103973 RES CF 10K 1/5W J N 10K 6
R402-403 R408
R606 3009113973 RES CF 11K 1/5W J N 11K 1
R307 R407 R605 3009153973 RES CF 15K 1/5W J N 15K 3
R601 3009183973 RES CF 18K 1/5W J N 18K 1
R301 R401 3009243973 RES CF 24K 1/5W JN CDC-9300 24K 2
R309 R409 3009331973 RES CF 330 1/5W J N 330 2
R311 R411 3009363973 RES CF 36K 1/5W J N 36K 2
R304 R306 R404 R406 3009473973 RES CF 47K 1/5W J N 47K 6
R602 R604
R607 3009750973 RES CF 75 1/5W JN 75 1
R305 R405 R603 100 3
SW301 3238098310 SW SLIDE SS90020-0202-6T-NN SW SLIDE 1
VR301 VR401 VR601 3238098010 VR RS60E1224T0113A 10KA 3
ST OUT B'D (4003495500)

C123-124 C134-135 3529103531-A CAP CE F 10000PF 50V Z 10000P 5
C177
C107-108 3509102231-A CAP CE YB 1000PF 50V K AXIAL 1000P 2
C125 C128 C131-132 3509101231-A CAP CE B 100PF 50V K AXIAL 100P 6
C137-138
C112 3509151231-A CAP CE B 150PF 50V K AXIAL 150P 1
C109-110 3509221231-A CAP CE B 220PF 50V K AXIAL 220P 2
C122 3529220211-A CAP CE CH 22PF 50V J AXIAL 22P 1
C103-104 3509271231-A CAP CE B 270PF 50V K AXIAL 270P 2
C113-114 C121 3529470311-A CAP CE SL 47PF 50V J AXIAL 47P 3
D101-103 2058304100 DIODE IN4148M 1N 4148 3
C105-106 3409210141-T CAP AF RSG 100UF 25V 6 P 100/25 2
C111 3409210221-T CAP AF RSG 1000UF 6.3V 10 P 1000/6.3 1
C143 3409222971-T CAP AF RSG 2.2UF 50V 5 P 2.2/50 1
C115 C129-130 C133 3409222071-T CAP AF RSG 22UF 50V 5 P 22/50 6
C139-140
C101-102 C142 3409247081-T CAP AF SG 47UF 63V 8 P 47/63 3
PJ101-102 4438097310 JACK PHONE 4P JACK4P 2
XLR101 4438193710 XLR JACK(F) 3P(E303A0070N) MIC 1
LD101 2300030105 LED LTL-1CHE-021A LITEON RED3 1
C120 3609102120-T CAP MA 0.001UF 100V 0.001(M) 1
C126 3609392120-T CAP MA 0.0039UF 100V J 0.0039/100(M) 1
C127 3609103120-T CAP MA 0.01UF 100V 0.01/100(M) 1
C118-119 3609333120-T CAP MA 0.033UF 100V J 0.033/100(M) 2
C141 3609473120-T CAP MA 0.047UF 100V 0.047/100(M) 1
IC101 2118010432 IC NJM2068DD JRC NJM 2068DD 1
IC102 2118010590 IC NJM4558D JRC NJM 4558D 1
R153 3009182973 RES CF 1.8K 1/5W J N 1.8K 1
R121 3009101973 RES CF 100 1/5W J N 100 1
R139 3009104973 RES CF 100K 1/5W J N 100K 1
R106-107 R110-111 3009100973 RES CF 10 1/5W J N 10 5
R133
R122 R125 R127 R130 3009103973 RES CF 10K 1/5W J N 10K 6
R136-137
R103-104 3009153973 RES CF 15K 1/5W J N 15K 2
R152 3009184973 RES CF 180K 1/5W J N 180K 1
R140-145 3009183973 RES CF 18K 1/5W J N 18K 6
R151 3009105973 RES CF 1M 1/5W J N 1M 1
R117-118 3003220953 RES CF 2.2K 1/5W F N 2.2K 1% 2
R150 3009222973 RES CF 2.2K 1/5W J N 2.2K 1
R131 3009224973 RES CF 220K 1/5W J N 220K 1
R138 3009220973 RES CF 22 1/5W J N 22 1
R134-135 3009223973 RES CF 22K 1/5W J N 22K 2
R119-120 3002270953 RES CF 27K 1/5W FN 27K 1% 2
R124 3009333973 RES CF 33K 1/5W J N 33K 1
R123 R128-129 3009472973 RES CF 4.7K 1/5W J N 4.7K 3
R114 3005430953 RES CF 43 1/5W FN 43 1
FR101 3089470275 RES NFR 47 1/4W JR PHILKO FR 47 1
R108-109 R146 R148 3009473973 RES CF 47K 1/5W J N 47K 4
MONO INPUT B'D (4003495700)

R126 3009562973 RES CF 5.6K 1/5W J N 5.6K 1
R132 3009561973 RES CF 560 1/5W J N 560 1
R101-102 3003680953 RES CF 6.8K 1/5W F N 6.8K 1% 2
R105 3009682973 RES CF 6.8K 1/5W J N 6.8K 1
R115-116 3009681973 RES CF 680 1/5W J N 680 2
R147 R149 3009752973 RES CF 7.5K 1/5W J N 7.5K 2
R112-113 3003820953 RES CF 8.2K 1/5W FN 8.2K 1% 2
Q105 2008613000-T TR NPN 2SD1111 (SANYO,NEC) 2SD 1111 1
Q103-104 2008606108-T KTC3200-BL-AT C3200BL 2
Q101-102 2008206106-T KTA2400-GR-AT KTA 2400G 2
VR101 3238087310 VR EVU JE9FK 424Y 20K 20K 1
VR102 VR104-105 3238088710 VR EVU E3J FK4 B54 50KB 50KB(C.C) 3
VR103 3238088810 VR EVJ C50 F02 C15 100KC*2 100KC*2 1
VR106-109 3238088610 VR EVU E2J FK4 A24 20KA 20KA 4
VR110 3238088510 VR EVJ CC1 F02 705 20KAC*2 20KAC*2 1
VR111 3238081810 VR RA6040-30-15D1-A14-008 10KA(FADER) 1
CN101 4428592514 WAFER BOX PIN (14P) PC-1635 14P 1
BKT 6505955410 BRACKET PHONE JACK 'A' BKT 1
T801-804 T807 4465998210 TERMINAL(250)PCB TAB 250T 5
D814 2058100987 DIODE BRIDGE (KPBP) 152 KPBP 152 1
D801 2058100981 DIODE BRIDGE KBU402 PBU402 PBU 402 1
C1-4 C7 3409710070-T CAP AF NP 10UF 50V 6 P 10/25 NP 5
C857-858 3549472407 CAP DE2E3KH472MA4B 0.0047/400V 2
C822 3509103530-T CAP CE F 0.01UF 50V Z 0.01/50 1
C824 C831 C833 3539103521-A CAP CE YF 10000PF 25V Z AXIAL 10000P 12
C835-839 C848-849
C852-853
C801-804 C816-819 3509103450-T CAP CE 0.01UF 500V Z 0.01/500 12
C826-829
CN806-807 4428595002 LW5267/LWB0640/2.5MM-02P CON2P 2
CN803 4428595004 LW5267/LWB0640/2.5MM-04P CON4P 1
CN808-809 4428595007 LW5267/LWB0640/2.5MM-07P CON7P 2
CN802 4428595008 LW5267/LWB0640/2.5MM-08P CON8P 1
EM801-802 3908609980 EMI FILTER 2200PF 2200P 2
D802-807 D810-813 2058100996 DIODE RECTIFIER LT1N4006(4007) 1N 4006 13
D815-817
D808-809 2058304100 DIODE IN4148M 1N 4148 2
C809-810 C813-814 3529103531-A CAP CE F 10000PF 50V Z 10000P 4
C841 3409210071-T CAP AF RSG 10UF 50V 5 P 10/50 1
C843 3408210191 CAP RSA 100UF 100V SNAP 13 P 100/100 1
C842 C847 3409210141-T CAP AF RSG 100UF 25V 6 P 100/25 2
C825 3409210181-T CAP AF RSG 100UF 63V 100/63 1
C840 3408210241 CAP RSA 1000UF 25V SNAP 13 P 1000/25 1
C820 3409210208 CAP HM 1000UF 80V 20X25 1000/80 1
C850 C856 3419510398 CAP AF HM 10000UF 100V 40P LUG 10000/100 2
C823 3409222081-T CAP AF RSG 22UF 63V 6 P 22/63 1
C811-812 C815 3409222141-T CAP AF RSG 220UF 25V J 8 P 220/25 3
C844 3409222171-T CAP AF RSG 220UF 50V SG 10 P 220/50 1
C830 3408222241 CAP RSA 2200UF 25V SNAP 16 P 2200/25 1

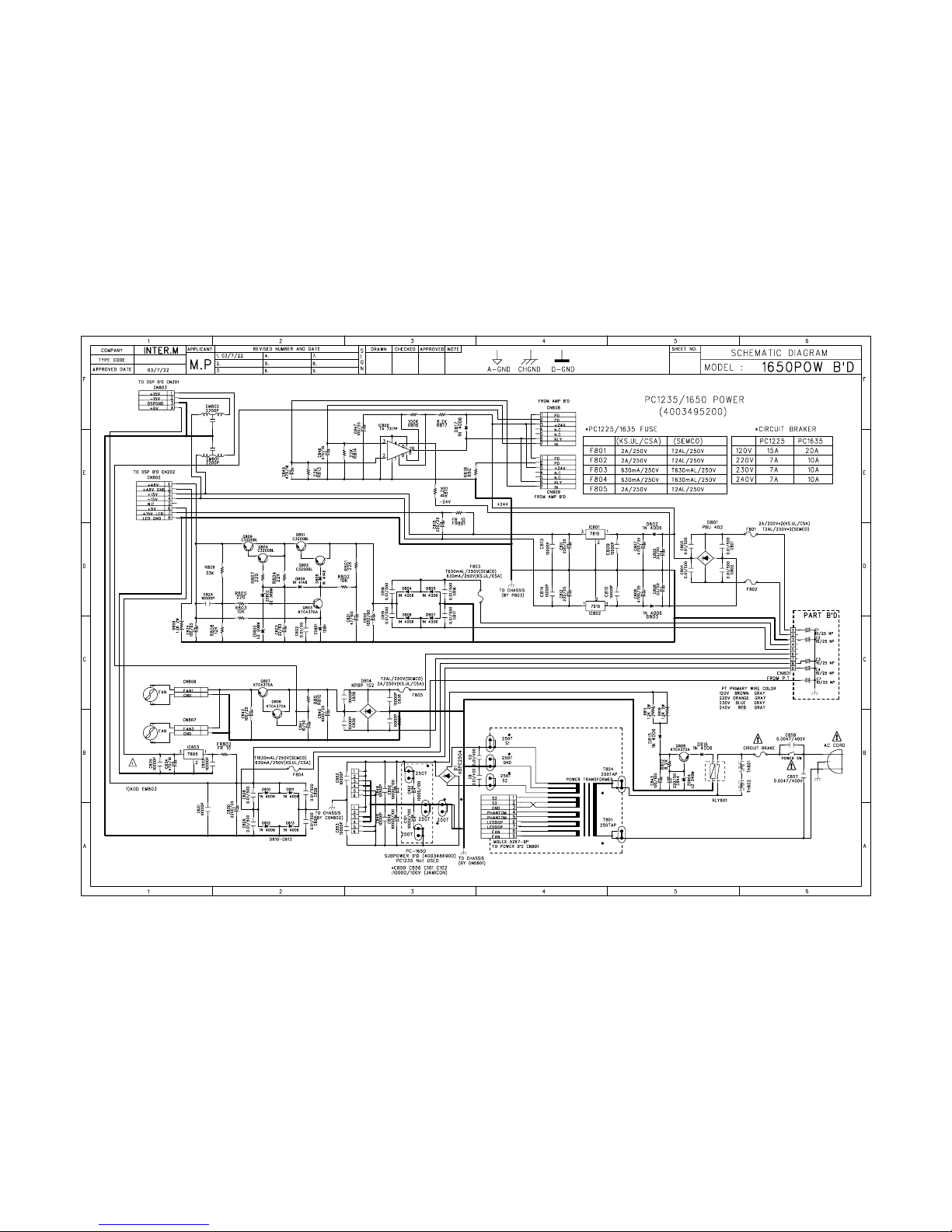

POWER B'D (4003495200)

C805-806 3409233071-T CAP AF RSG 33UF 50V 6 P 33/50 2
C821 3419547091-T CAP E SG 47UF/100V 10 P 47/100 1
C834-846 3409247131-T CAP AF SG 470UF 16V 10X12.5 470/16 3
C807-808 3409247261 CAP AF HC 4700UF 35V 22 P LUG 4700/35 2
IC801 2168640988 IC 7815 SAMSUNG 7815 1
IC802 2168640987 IC 7915 SAMSUNG 7915 1
IC803 2128611206 IC 7805 G.S 7805 1
R809 R811 R819 3039122572-F RES MO 1.2K 2W J 1.2K 2W 3
R816 3009104973 RES CF 100K 1/5W J N 100K 1
FR801-802 3089100275 RES NFR 10 1/4W J R PHILKO FR 10 2
R802-803 3009103973 RES CF 10K 1/5W J N 10K 2
R808 3009123973 RES CF 12K 1/5W J N 12K 1
R805 R807 3009221973 RES CF 220 1/5W J N 220 2
R801 R804 R813-814 3009223973 RES CF 22K 1/5W J N 22K 4
R810 R818 3009681973 RES CF 680 1/5W J N 680 2
R812 R815 R817 3009822973 RES CF 8.2K 1/5W J N 8.2K 3
R806 3009333973 RES CF 33K 1/5W J N 33K 1
TH801-802 2438209770 THERMISTOR POWER TP 5D-15 THERMISTOR 2
RLY801 5528007200 RELAY 821-W-1A-C DC24V RELAY 1
IC805 2118050410 IC TA7317P TOSHIBA TA 7317P 1
Q801-802 Q804 Q809 2008606108-T KTC3200-BL-AT C3200BL 4
Q803 Q806-808 2028407990 KTC4370A-Y-U KTC4370A 4
J26 J28 4428596606 LOCK WAFER LW-1143-06P CON6P 2
CN801 4428595009 CON WAFER A2505WV2-09P CON9P 1
ZD801 2058503112 DIODE ZENER 12BH 12BH 1
ZD803 2058502200 DIODE ZENER UZ-20BM(1N5250B) UZ 20BM 1
ZD804 2058502240 DIODE ZENER UZ-24BM(1N5252B) UZ 24BM 1
ZD802 2058500970 DIODE ZENER UZ-36BM (1N5258B) UZ 36BM 1
7505299210 HEAT SINK PSM-301 HEAT SINK 1
7505299340 HEAT SINK EQ-131 HEAT SINK 3
G802-803 4235007210 GND TERMINAL (POWER B'D) GND 2
P101-103 4465998210 TERMINAL(250)PCB TAB(PC-1650) 250T 3
C101-102 3419510398 CAP AF HM 10000UF 100V 40P LUG(PC-1650) 10000/100 2
SW1 4835002710 INSULATION POWER SWITCH POWER SW 1
FAN1-2 7308998630 FAN(A9225M12B-FS) FAN 2
ACCORD 4308994110 AC CORD ASS'Y 시판 AC CORD 1
4355826508 PIN TERMINAL 1P (BK) 1P(BK) 1
4678699410 CNT PLUG 1P 1P 1
4355773913 CON ASS'Y 1P (BLACK) BLACK 1
4355768207 RING ASS'Y 1P (BLK) AWG18 BLK 1
4355826408 PIN TERMINAL 1P (RD) RD 1
4355773810 CON ASS'Y 1P (RED) RED 1
4355773711 CON ASS'Y 1P (YELLOW) YL 1
C949 C957 C974 C979 (N.C) 4
C950 C958 3409247071-T CAP AF RSG 47UF 50V 6 P 47/50 2
C956 3409222171-T CAP AF RSG 220UF 50V SG 10 P 220/50 1
C387-388 C442 3539103521-A CAP CE YF 10000PF 25V Z AXIAL 10000P 21
C905-906 C911
C916-917 C926-927
1P

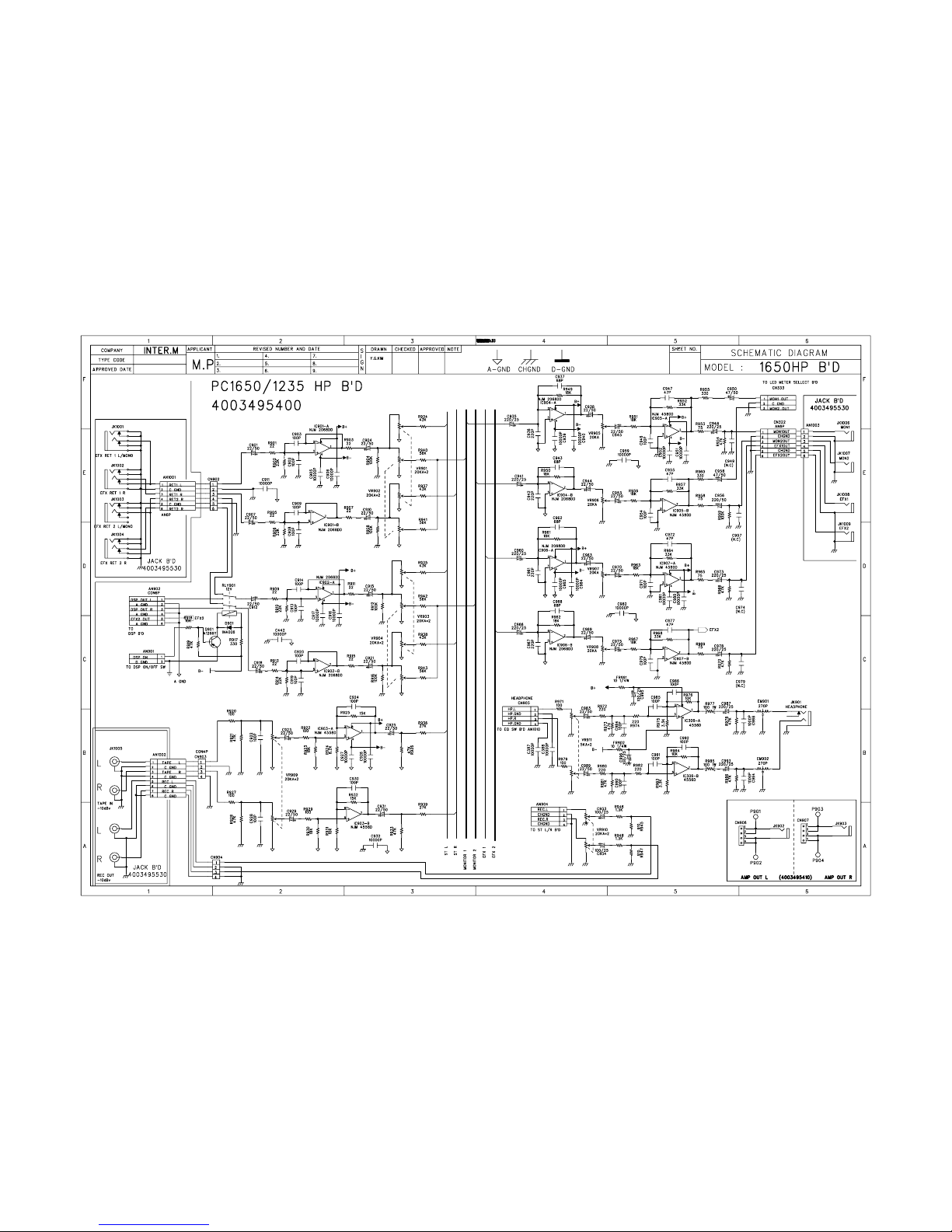

HEAD PAONE B'D (4003495400)
HEAT SINK

C932 C939-940
C951-952 C959
C964-965 C980-982
C988 C994 3509102231-A CAP CE YB 1000PF 50V K AXIAL 1000P 2
C902-903 C908-909 3509101231-A CAP CE B 100PF 50V K AXIAL 100P 22
C913-914 C919-920
C922 C924 C928 C930
C946 C954 C971 C976
C984-986 C990-992
C936 C942 C961 C967 3509221231-A CAP CE B 220PF 50V K AXIAL 220P 4
C947 C955 C972 C977 3529470311-A CAP CE SL 47PF 50V J AXIAL 47P 4
C968 3529680311-A CAP CE SL 68PF 50V J AXIAL 68P 1
C937 C943 C962 3529680311-A CAP CE SL 68PF 50V J AXIAL 68P 3
AN901 4355825515 CON ASS'Y 2P CON2P 1
CN333 4428594903 LA5268/LAB0640/2.5MM-03P CON3P 1
AN904 4355825210 CON ASS'Y 4P AN4P 1
CN903-905 4428595004 LW5267/LWB0640/2.5MM-04P CON4P 3
AN902 4355825610 CON ASS'Y 6P CON6P 1
AN1001 4355827612 CON ASS'Y 6P AN6P 1
CN322 CN902 4428594906 LA5268/LAB0640/2.5MM-06P AN6P 2
AN1002 4355827510 CON ASS'Y 8P AN8P 1
EM901-902 3908101984 CRYSTAL DST310-92B271M100 270P 2
P901 P903 4355825003 CON ASS'Y 1P (RED) RD 2
P902 P904 4355825103 CON ASS'Y 1P (BLACK) BK 2
CN906-907 4428596604 LOCK WAFER LW-1143-04P 4P 2
D901 2058100996 DIODE RECTIFIER LT1N4006(4007) 1N4006 1
C933-934 C995-996 3409210141-T CAP AF RSG 100UF 25V 6 P 100/25 4
C901 C904 C907 C910 3409222071-T CAP AF RSG 22UF 50V 5 P 22/50 22
C912 C915 C918 C921
C923 C925 C929 C931
C938 C944-945 C953
C963 C969-970 C975
C983 C989
C935 C941 C948 C960 3409222141-T CAP AF RSG 220UF 25V J 8 P 220/25 9
C966 C973 C978 C987
C993
IC306 2118010932 IC NJM 4556AD 4556D 1
JK902-903 4438194010 PHONE JACK BOARD 2P JACK2P 2
JK1006-1009 4438192910 PHONE JACK (5P) METAL 대륭 JACK5P 4
JK901 4438097310 JACK PHONE 4P JACK4P 1
JK1001-1004 4438192910 PHONE JACK (5P) METAL 대륭 JACK5P 4
JK1005 4438194610 RCA JACK BOARD 4P(24MM) L 1
IC901 IC904 IC906 2118010432 IC NJM2068DD JRC NJM 2068DD 3
IC902 2118010432 IC NJM2068DD JRC NJM 2068DD 1
IC903 2118010590 IC NJM4558D JRC NJM 4558D 1
IC905 IC907 2118220988 IC NJM 4580D NJM 4580D 2
R946 R948 3009132973 RES CF 1.3K 1/5W J N 1.3K 2
R920 R922 R927 R929 3009101973 RES CF 100 1/5W J N 100 6
R971 R979
R977 R985 3039101472-T RES MO 100 1W T 100 1W 2
R904 R908 R912 R916 3009104973 RES CF 100K 1/5W J N 100K 5

R959
FR902 FR991 3089100275 RES NFR 10 1/4W J R PHILKO 10 1/4W 2
R918 R931 R976 R984 3009103973 RES CF 10K 1/5W J N 10K 4
R925 R932 3009153973 RES CF 15K 1/5W J N 15K 2
R923 R930 R949-951 3009183973 RES CF 18K 1/5W J N 18K 10
R956 R961-963 R967
R972 R974 R980 R982 3009221973 RES CF 220 1/5W J N 220 4
R901 R903 R905 R907 3009220973 RES CF 22 1/5W J N 22 8
R909 R911 R913 R915
R902 R906 R910 R914 3009223973 RES CF 22K 1/5W J N 22K 4
R936 R939 3009273973 RES CF 27K 1/5W J N 27K 2
R975 R983 3009332973 RES CF 3.3K 1/5W J N 3.3K 2
R952 R957 R964 R968 3009333973 RES CF 33K 1/5W J N 33K 4
R934-935 R937-938 3009433973 RES CF 43K 1/5W JN 43K 4
R919 R921 R926 R928 3009473973 RES CF 47K 1/5W J N 47K 12
R933 R954 R966 R970
R973 R978 R981 R986
R940-943 3009563973 RES CF 56K 1/5W J N 56K 4
R953 R958 R965 R969 3009750973 RES CF 75 1/5W JN 75 4
R924 3009822973 RES CF 8.2K 1/5W J N 8.2K 1
R945 R947 3009911973 RES CF 910 1/5W J N 910 2
R917 R955 R960 3009331973 RES CF 330 1/5W J N 330 3
RLY901 5528999800 RELAY 876A N-2C-S 12VDC 12V 1
Q901 2008606105-T TR NPN KTA1266-Y-AT TO-92 A1266Y 1
VR901-904 VR909-910 3238088410 VR EVJ C50 F02 A24 20KA*2 20KA*2 6
VR905-908 3238088610 VR EVU E2J FK4 A24 20KA 20KA 4
VR911 3238088310 VR EVJ C50 F02 A53 5KA*2 5KA*2 1
AN1003 4355827412 CON ASS'Y 6P CON6P 1
AN905 4355825312 CON ASS'Y 4P CON4P 1
CN901 4428592514 WAFER BOX PIN (14P) PC-1635 AN14P 1
AN906 4355825507 CON ASS'Y 2P CON2P 1
AN903 4355825408 CON ASS'Y 8P CON8P 1
BLK901 6505949110 BRACKET PHONE JACK A" BKT 1
RECEPT 4355756807 RECEPT ASS'Y (472) 150MM RECEPT 1
4355826716 CON ASS'Y 4P (PC-1635) 4P 2
4355823627 CON ASS'Y 8P 8P 1
4355771611 CON ASS'Y 1P RED (250T) 230MM RED 2
4355825816 CON ASS'Y ASSY 1
4355826927 CON ASS'Y 6P(PC-1635) 6P 2
4355826027 CON ASS'Y 1P (CNT) CNT 1
4355826110 MASS CON ASS'Y 10P 10P 1
4355826310 MASS CON 14P (PC-1635) 14P 1
4355823728 CON ASS'Y 4P 4P 1
4355826814 CON ASS'Y 4P(PC-1225) 4P 2
4355893510 CON ASS'Y 4P OUTPUT P 3500(PC-1225) 4P 2
4355826210 MASS CON 14P (PC-1225) 14P 1
4355825716 GND TERMINAL 1P GND 1
4355825724 GND TERMINAL 1P GND 1
TWIST 6525099610 TWIST-LOK STANDOFF (3NB) 3NB 1
ASS'Y
GND
CON

2828072210 POWERTRANS PC-1235 (220V) 시판(PC-1235) 1
2828058800 POWER TRANS PC-1235 100V J군1
2828064720 POWER TRASN (230V) PC-1235 R군, C군2
2828064730 POWER TRANS (240V) PC-1235 D군1
2828064710 POWER TRANS (120V) PC-1235 E군1
2828064800 POWER TRANS (220V) PC-1650 시판(PC-1650) 1
2828064820 POWER TRANS (230V) PC-1650 R군, C군2
2828064830 POWER TRANS (240V) PC-1650 D군 1
2828064810 POWER TRANS (120V) PC-1650 E군 1
4308994110 AC CORD ASS'Y 시판 시판 1
4308999710 CORD AC DOME 3 CORES 시판 1
4308990610 AC CORD ASS'Y JIS (CMX-2464) J군1
4308990710 AC POWER CORD (END CUT) JIS J군1
4308994010 AC CORD ASS'Y ( 유럽ㅤ) R군1
4308994910 AC CORD (EUROPE 3 CORES) R군1
4308991210 AC CORD EL-210/ENDCUT(UK) C군1
4308992410 AC CORD ASS'Y EUROPE (BSI) C군1
4308994020 AC CORD ASS'Y (SAA) D군1
4308996110 AC CORD 250T ASS'Y (UL/CSA) E군1
4308999910 CORD AC UL 3CORES E군1
5508212739 FUSE#217F 20MM 2A/250V UCSKJ 시판 3
5508412729 FUSE#218T 20MM 2A/250V UCSKJ J군, R군, C군, D군, E군15
5508424230 FUSE 65TS 31.8MM 15A/250V KS 시판 1
5508424233 FUSE 65T 31.8MM 15A/250V U/C J군, R군, C군, D군, E군5
F801 5508224230 FUSE NB 31.8MM 15A/250V KS 2A/250V*2(KS.UL/CSA) 1
F802 5508224230 FUSE NB 31.8MM 15A/250V KS T2AL/250V*2(SEMCO) 1
F803 5508224230 FUSE NB 31.8MM 15A/250V KS T630mAL/250V(SEMCO) 1
F804 5508224230 FUSE NB 31.8MM 15A/250V KS T1630mAL/250V(SEMCO) 1
F805 5508224230 FUSE NB 31.8MM 15A/250V KS T2AL/250V(SEMCO) 1
5568224833 CIRCUIT BREAKER W28-XQ1A-15 15A(UL/CSA)
5568224633 CIRCUIT BREAKER W28-XQ1A-12 12A(DOM.EUROPE)
5568224433 CIRCUIT BREAKER W28-XQ1A-20A 20A(UL/CSA)
5568224533 CIRCUIT BREAKER W28-XQ1A-10A 10A(DOM.EUROPE)
1
AC CORD
FUSE
F806
PT







This manual suits for next models
1
Table of contents
Other Inter-m Mixer manuals
Popular Mixer manuals by other brands

Rane
Rane SIXTY-TWO specification

Twothousand
Twothousand B20L user manual

Philips
Philips HR1571 user manual

Kalorik
Kalorik USK MS 18676 operating instructions

Imer Group
Imer Group SPIN 30 Operating, maintenance, spare parts manual

Cuisinart
Cuisinart SM-70 - Stand Mixer - SM-PM Pasta-Maker... Instruction booklet
