Wir beglückwünschen Sie zum Kauf eines INVOLIGHT „DMXAC8“!
Mit diesem Konverter sind Sie Eigentümer eines äußerst hochwertigen und professionellen DMX Art-Net-
Nodes. Damit Ihnen Ihr „DMXAC8“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme
bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. Viel Spaß mit
Ihrem INVOLIGHT Produkt!
Teil 1: Warnhinweise:
1.1 Übersicht über die Bedeutung der Symbole und Signalwörter:
GEFAHR!
Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu
schweren Verletzungen führt, wenn sie nicht gemieden wird.
WARNUNG!
Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu
schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
VORSICHT!
Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu geringfügigen
oder leichten Verletzungen führen kann, wenn sie nicht gemieden wird.
HINWEIS!
Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und
Umweltschäden führen kann, wenn sie nicht gemieden wird.
Warnung vor einer Gefahrenstelle.
.
Warnung vor gefährlicher Spannung.
Allgemeines Gebotszeichen
Vor dem Öffnen Netzstecker ziehen

3
1.2 Wichtige Sicherheitshinweise!
Zu Ihrer eigenen Sicherheit sollten Sie dieses Kapitel zuerst ganz durchlesen!
GEFAHR!
Elektrischer Schlag durch unsachgemäßen Netzanschluss
Schließen Sie das Gerät nur über den mitgelieferten Netzadapter an eine ordnungsgemäß angeschlossene
Netzsteckdose mit einer Netzspannung von 230V~/50 Hz an. Nehmen Sie am Steckernetzteil, Kabel oder
Steckbuchse keine Veränderungen vor und überprüfen Sie die Isolierung des Kabels regelmäßig auf
Beschädigungen. Tauchen Sie das Gerät niemals in Wasser ein. Wischen Sie es nur mit einem leicht feuchten
Tuch ab. Bei Nichtbeachtung besteht die Gefahr eines elektrischen Schlages, Brand- und Lebensgefahr. Bei
Unsicherheiten wenden Sie sich an eine autorisierte Elektrofachkraft.
HINWEIS!
Trennung vom Stromnetz
Der Netzstecker ist das Haupttrennelement. Ziehen Sie das Steckernetzteil ab um das Gerät vollständig von
der Stromquelle zu trennen. Sorgen Sie dafür, dass sich die Steckdose in der Nähe des Gerätes befindet und
leicht zugänglich ist. Nutzen Sie dieses Gerät niemals in der Nähe von feuchten Stellen wie z.B. Waschbecken,
Badewannen oder Teichen und Seen.
WARNUNG!
Betriebsbedingungen
Dieses Produkt wurde ausschließlich zur Verwendung in Innenräumen konzipiert.
Achten Sie darauf, dass der Netzadapter oder dessen Kabel während des Betriebs niemals nass oder
feucht wird. Stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände, wie z.B. Tassen oder Bierflaschen,
neben oder auf das Gerät. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke
Vibrationen. Fassen Sie den Netzadapter immer direkt an. Ziehen Sie nicht am Kabel, und fassen Sie den
Netzadapter niemals mit nassen Händen an, da dies einen Kurzschluss oder elektrischen Schlag verursachen
kann
Lieferumfang: DMXAC8kabel, 1x Bedienungsanleitung.
Prüfen Sie bitte, ob alle zum Lieferumfang gehörigen Teile tatsächlich in der Verpackung sind!
HINWEIS: Das Netzteil befindet sich in der Seitenpolsterung in einem kleinen, weißen Karton!
1.3 Bestimmungsgemäße Verwendung:
Dieses Informationsblatt enthält wichtige Hinweise zum sicheren Betrieb des Gerätes. Sorgen Sie dafür,
dass diese Informationen allen Personen zur Verfügung stehen, die dieses Gerät verwenden.
Das Typenschild und die Seriennummer befinden sich auf der Rückseite des Gerätes.
DMXAC8 Konverter verwendet das Art-Net-Protokoll, um DMX512-Signale über Netzwerk zu empfangen und zu
verteilen. Das Gerät verfügt über eine 10/100BASE-T-Schnittstelle (RJ45) für die Ethernet Anbindung und 8 XLR-
Anschlüsse für die DMX-Ausgabe (4096 Kanäle) und 2 für die DMX-Eingabe (1024 Kanäle). Die Konfiguration
erfolgt direkt am Gerät über 4 Bedientasten und eine LCD-Anzeige. Das Gerät ist für den Rack- Einbau mit 1
Höheneinheit vorgesehen.
Das Gerät ist nur für einen Stromanschluss mit Wechselspannung, AC100-240V, 50/60Hz zugelassen.
   DMXAC8        
behandelt werden müssen. Vermeiden Sie daher Erschütterungen und Gewalteinwirkungen bei Auf-/Abbau sowie
der Benutzung des Gerätes.
DMXAC8
zugelassene Einsatztemperatur muss im Bereich -5° bis +45° Celsius liegen und die relative Luftfeuchtigkeit darf
50% (bei +45°) nicht übersteigen! Eine direkte Sonneneinstrahlung ist während der Nutzung und auch während
des Transportes unbedingt zu vermeiden. Im Sinne Ihrer eigenen Sicherheit und derer anderer Personen, ist
darauf zu achten, dass keine Kabel frei herumliegen.
Bei Gewitter ist das Gerät vom Stromnetz zu trennen!

4
Es ist stets darauf zu achten, dass keine Flüssigkeit in das Gerät gelangen kann!
DMXAC8
sich mit der Bedienung genau auskennen. Lassen Sie nur dann andere Personen mit dem Gerät arbeiten, wenn
Sie sicher sind, dass diese ebenfalls mit den Funktionen vertraut sind. In den meisten Fällen sind Fehlfunktionen
eine Folge einer vorausgegangenen Fehlbedienung.
Wenn Schäden aufgrund der Nichtbeachtung der bestimmungsgemäßen Verwendung und der aus dieser
Anleitung hervorgehenden Anweisungen entstehen, erlischt der Garantieanspruch und es kann zu Folgen wie
Kurzschluss, Brand oder elektrischem Schlag sowie Herunterfallen des/der Geräte kommen. Auf keinen Fall
dürfen Sie das Gehäuse des Gerätes oder des Adapters öffnen. Eigenmächtige Änderungen an dem Gerät sind
aus Sicherheitsgründen untersagt.
Der Hersteller haftet nicht für Schäden, die durch unsachgemäße Installation und unzureichende
Sicherung entstehen!
Teil 2: Konfiguration und Bedienung:
DMXAC8ist ein einfach zu bedienendes DXM Verteiler.
Hinweis: Es werden Grundkenntnisse für den DMX-512 Standard vorausgesetzt!
Verbinden Sie das Gerät über die RJ45-Schnittstelle mit einem Computernetzwerk. Entweder über einen
Switch bzw. Hub oder direkt mit einem PC oder Notebook. Verwenden Sie ein handelsübliches Patchkabel
des Typs CAT-5e oder höher.

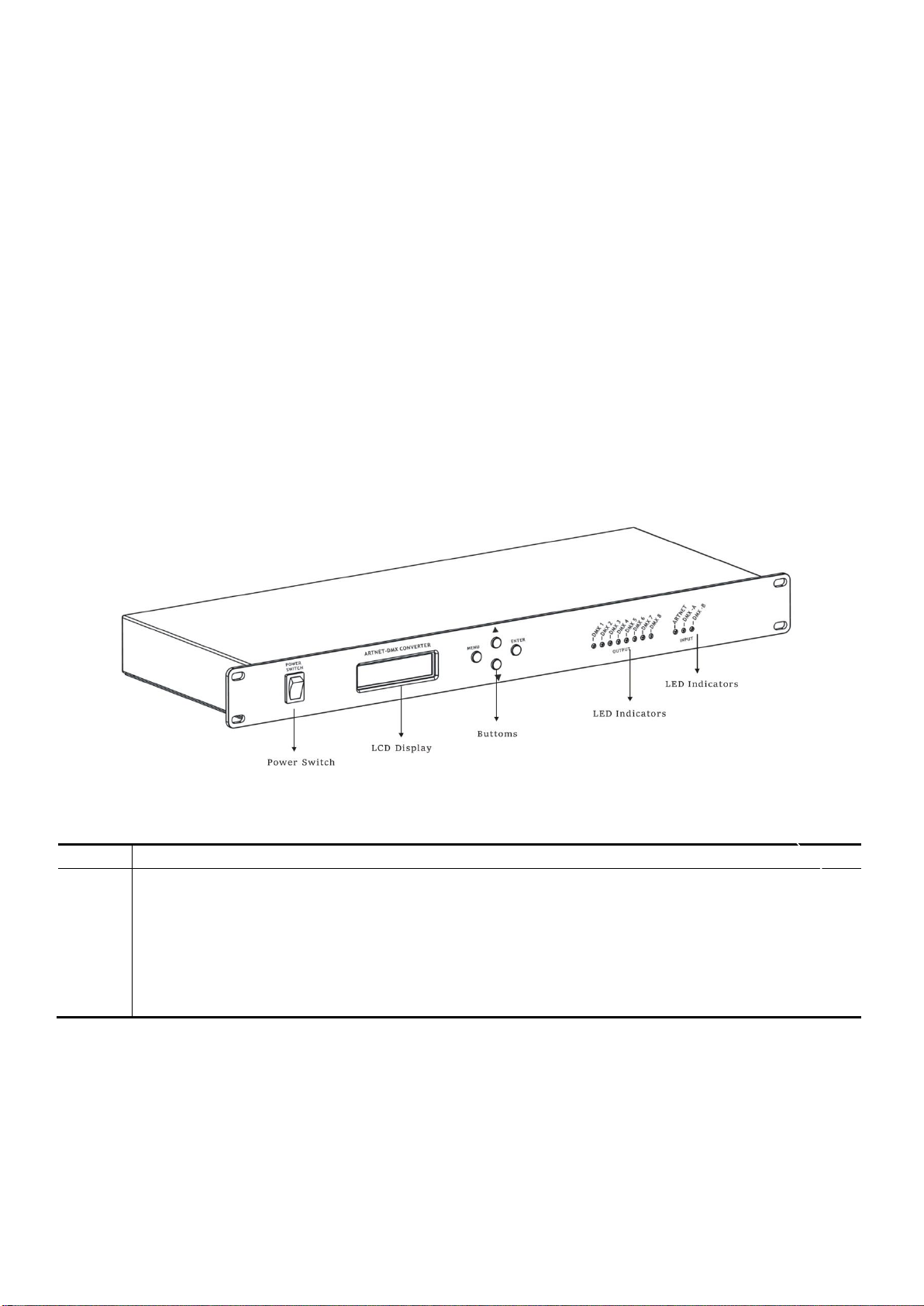

2.1 Tasten und Schalter im Überblick:
Abbildung 1.
Recorder-Oberfläche:
Pos.
Bedienelemente
Funktion
1
Netzschalter
Schaltet das Gerät ein und aus.
2
3
Display
Bedientasten
Zeigt Betriebsmodus und den Wert einzelner Funktionen an.
Über die Tasten haben Sie direkten Zugriff auf alle zu
konfigurierenden Funktionen.
4
Kontroll-LED DMX-Ausgänge
Zeigen die Ausgabe von DMX-Daten an den DMX-Ausgängen.
5
Kontroll-LED Art-Net und DMX-
Eingänge
Zeigten die Kommunikation über Netzwerk und den Empfang von
DMX-Daten an den DMX-Eingängen
1.
2.
3.
4.
5.

5

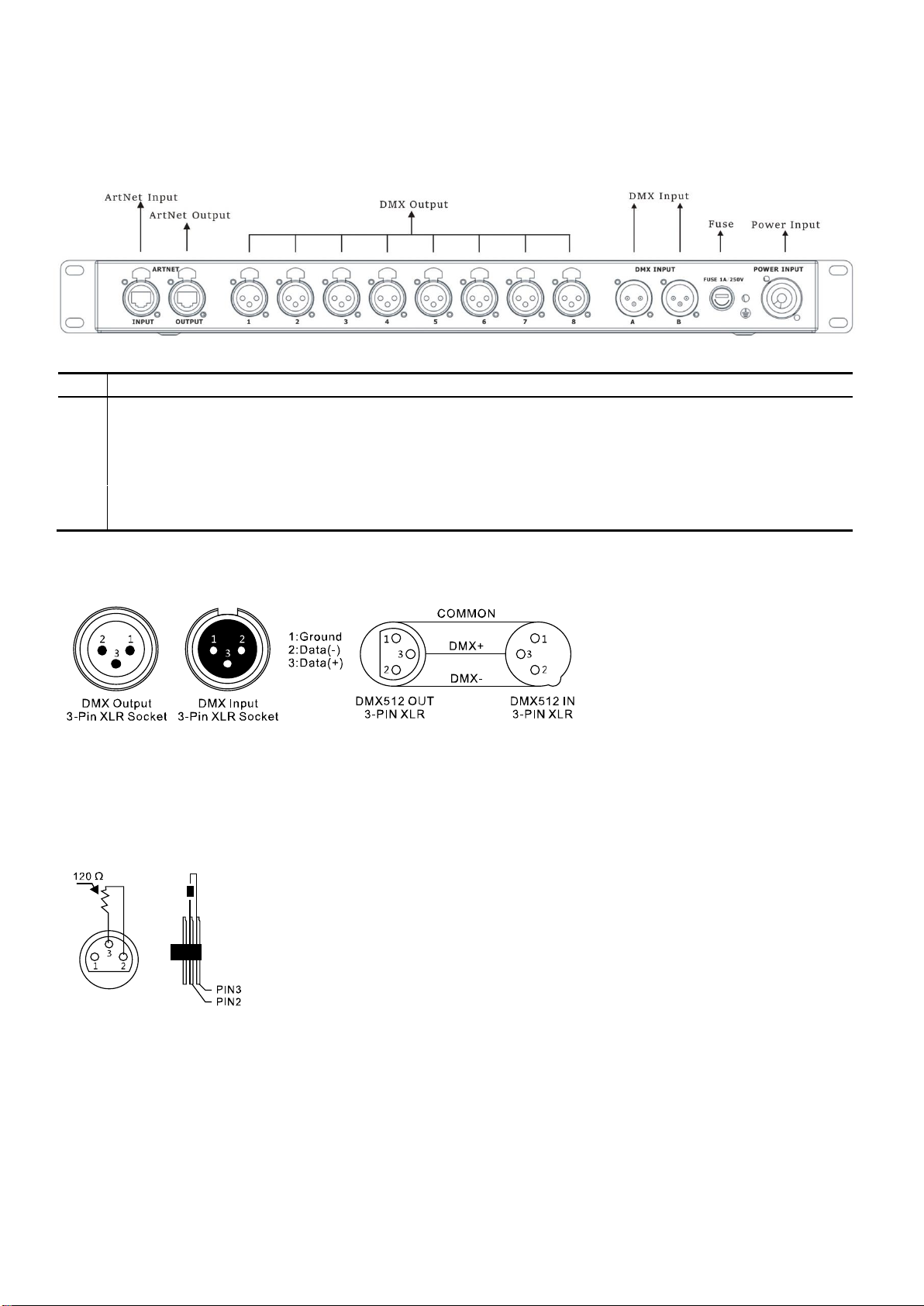

Abbildung 2:
Rückansicht:
Pos.
Anschluss
Funktion
6
Art-Net-Eingang
RJ45-Netzwerkanschluss für den Empfang von Art-Net-Daten
6
Art-Net-Durchschleifausgang
RJ45-Netzwerkanschluss für die Ausgabe von Art-Net-Daten
8
DMX512-Ausgänge
DMX-Ausgang mit weiblicher 3-Pol XLR-Buchse
9
DMX512-Eingänge
DMX-Eingang mit männliche 3-Pol XLR-Buchse
10
Sicherung
Sicherungshalter für F1A 250V Sicherung.
11
POWER IN
POWERCON-Kompatibel Netzstromeingang Buchse.
DMX-Anschlüsse:
Eine dreipolige XLR-Buchse dient als DMX-Ausgang, ein dreipoliger XLR-Stecker dient als DMX-Eingang.
Für Anlagen mit sehr langen DMX-Kabelwegen oder hohen elektrischen Störeinflüssen, wie zum Beispiel in einer
Diskothek, ist es empfehlenswert, einen DMX-Terminator zu verwenden. Der DMX-Abschlusswiderstand wird in
einem XLR-, der in die letzte Ausgangsbuchse der
DMX-Linie gesteckt wird.
6.
7.
8.
9.
10.
11.

6
2.2 Menüstruktur:
V1.8
System
Firmenware
V 1.8
Factory Reset
Yes/No (Zurücksetzen auf Werkseinstellungen)
Signal Lost
Hold On / Black
Break Time
1- 4
DisplayBlackLight
Yes/No (Mit der Einstellung <Yes> ist die Beleuchtung immer an.
Mit <No> erlischt sie nach 30s.)
Setup
Network Setting
IP Mode
Manual / DHCP
IP Adress
xxx.xxx.xxx.xxx
Subnet Mask
255.xxx.xxx.xxx
DMX Out
DMX Out 1
DMX A / DMX B / ArtNet
DMX Out 2
DMX A / DMX B / ArtNet
DMX Out 3
DMX A / DMX B / ArtNet
DMX Out 4
DMX A / DMX B / ArtNet
DMX Out 5
DMX A / DMX B / ArtNet
DMX Out 6
DMX A / DMX B / ArtNet
DMX Out 7
DMX A / DMX B / ArtNet
DMX Out 8
DMX A / DMX B / ArtNet
Bedientasten:
Über die Bedientasten haben Sie direkten Zugriff auf alle zu konfigurierenden Funktionen.
Taste
Funktion
MENU
Zum Zurückspringen zur vorhergehenden Ebene und zur Startanzeige.

Ruft den nächsten Menüpunkt auf und erhöht die Werte beim Einstellvorgang.

Ruft den vorhergehenden Menüpunkt auf und verringert die Werte beim Einstellvorgang.
ENTER
Ruft das Menü und den nächsten Menüpunkt auf und aktiviert den Einstellvorgang eines Werts.
Für den Betrieb als Art-Net-Verteiler müssen die DMX-Universen den DMX-Ausgängen zugewiesen und die
Netzwerkeinstellungen konfiguriert werden. Wird das Gerät als reiner DMX-Splitter genutzt, müssen nur die DMX-
Eingänge den DMX-Ausgängen zugewiesen werden und die Netzwerkeinstellungen können entfallen. Es wäre
möglich das Gerät gleichzeitig als Art-Net- Verteiler und DMX-Splitter betreiben. In diesem Fall müssen sowohl
die DMX-Zuweisungen und die Netzwerkeinstellungen vorgenommen werden. Die DMX-Eingänge und Universen
können den DMX-Ausgängen beliebig zugewiesen werden.
2.3 Konfiguration:
Eingabe der IP-Adresse:
Drücken Sie die <ENTER> Taste, um in die Auswahl zu kommen.
Wählen Sie mit den Tasten <> und <> die Einstellung <SETUP> und bestätigen Sie mit <ENTER>
Wählen Sie mit den Tasten <>  > die Eistellung <NETWORK SETTING> und bestätigen Sie mit
<ENTER>. Dort haben Sie die Möglichkeit den <IP MODE> zwischen <Manual> oder <DHCP> einzustellen.
Ist der <IP MODE> als <Manual> eingestellt, können Sie die <IP ADRESSE> und <SUBNET MASK> einstellen.
Eingabe der <Subnet-mask>:
Die Subnetzmaske ist gemäß den Art-Net-Spezifikationen auf 255.0.0.0 zu belassen.
Konfiguration der Anschlüsse im Menü <DMX-Out 1 bis 8>
Signalzuweisung für die DMX-Ausgänge 1 bis 8:
Wählen Sie die Einstellung <DMX A> oder <DMX B> für die Signaleingabe über einen der DMX-Eingänge oder
<ArtNet> für den Art-Net-Betrieb.
Für die Auswahl <Art-Net> müssen die Parameter <Net>, <SubNet> und <Univ> im Untermenü gemäß den Art-
Net-Spezifikationen eingestellt werden.

7
Teil 4: Wartung:
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur
Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel
zur Reinigung verwenden!
Im Geräteinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließlich
dem autorisierten Fachhandel vorbehalten!
Teil 5: Technische Daten:
MODELLBEZEICHNUNG:
DMXAC8
Produktart:
Art-Net-/DMX-Konverter mit 8 Universen
Betriebsspannung:
AC100-240V, 50/60Hz
Sicherungen:
F1A / 250V
Leistungsaufnahme:
5W
Abmessungen:
482 x 176 x 46 mm
Gewicht:
1,72kg
Teil 6: Umweltschutz:
An alle Einwohner der Europäischen Union:
Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EG. Entsorgen Sie Ihr Alt Gerät
nicht mit dem normalen Hausmüll.
Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses
Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder
verwendeten Batterien) nicht als unsortiertes Hausmüll. die Einheit oder verwendeten Batterien müssen von einer
spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches
Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.
Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.
WEEE-Reg.-Nr. Deutschland: DE 91898274

8
Teil 7: Gewährleistung:
INVOLIGHT Geräte unterliegen den gültigen, gesetzlichen Gewährleistungsbestimmungen. Informieren Sie sich
bei Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit
dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt
werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn
ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das
Gerät öffnet. Geräte, die innerhalb der Gewährleistungsperiode einen Defekt aufweisen, können zum Zweck der
Reparatur oder des Austausches dem autorisierten Verkäufer zurückgesandt werden. Bitte klären Sie im Falle
einer erforderlichen Reparatur oder eines Austausches den genauen Ablauf für den Rückversand mit dem
Verkäufer. Gegebenenfalls schauen Sie in den allgemeinen Geschäftsbedingungen (AGB) des Verkäufers, um
Informationen über Gewährleistungsabwicklungen zu erhalten. Verschleißteile werden von der Gewährleistung nur
berücksichtigt, wenn diese bereits bei Auslieferung des Gerätes einen Defekt aufweisen. Der
Gewährleistungsanspruch besteht nicht, wenn das Gerät selbstverschuldet zerstört wurde (z.B. Sturz oder
Überspannung). Auch mechanische Defekte wie abgebrochene Schalter oder Gehäuseteile sind vom
Gewährleistungsanspruch ausgeschlossen. Für alle Servicebzw. Reparaturleistungen kontaktieren Sie bitte den
Fachhändler, bei dem das Gerät erworben wurde. Er wird Ihnen so gut wie möglich weiterhelfen.
Stand: 01/2020 Technische und optische Änderungen im Rahmen der Produktverbesserung sind auch ohne
vorherige Ankündigung vorbehalten.
Für Druckfehler und daraus resultierender Fehlbedienung wird keine Haftung übernommen.
Im Zweifelsfalle fragen Sie Ihren INVOLIGHT Fachhändler!
EG-Konformitätserklärung.
Die von INVGROUP Germany GmbH vertriebenen Geräte entsprechen den grundlegenden Anforderungen und
weiteren relevanten Spezifikationen der Richtlinien EMC Direktive 2014/30/EU und LVD Direktive 2014/35/EU

9
Bestellnummer: A-000000-05931
www.involight.com

10
ENGLISH
Table of contests
Part 1: Warnings:......................................................................................................................11
1.1 Overview of the meaning of the symbols and signal words:............................................11
1.2 Important safety instructions!...........................................................................................12
1.3 Intended Use:..................................................................................................................12
Part 2: Configuration and operation:.........................................................................................13
2.1 Overview of buttons and switches:..................................................................................13
2.2 Menu structure: ...............................................................................................................15
2.3 Configuration:..................................................................................................................15
Part 5: Technical Specifications:...............................................................................................16
Part 6: Environmental Protection: .............................................................................................16
Part 8: Warranty conditions:......................................................................................................17
EC Declaration of conformity. ...................................................................................................17
INVGROUP Germany GmbH
Otto-Hahn-Str. 3
21509 Glinde

11
We congratulate you on the purchase of an INVOLIGHT "DMXAC8"!
With this converter you are the owner of an extremely high quality and professional DMX Art-Net node.
Please read these instructions carefully before starting up so that you can enjoy your “DMXAC8” for a
long time. If you have any questions, please contact your INVOLIGHT dealer. Have fun with your
INVOLIGHT product!
Part 1: Warnings:
1.1 Overview of the meaning of the symbols and signal words:
DANGER!
A combination of this signal word and a symbol indicates an immediately dangerous situation that will result in death or serious
injuries if it is not avoided.
WARNING!
A combination of this signal word and a symbol indicates an immediately dangerous situation which can lead to death or serious
injuries if it is not avoided.
ATTENTION!
A combination of this signal word and a symbol indicates an immediately dangerous situation that can lead to minor injuries if it
is not avoided.
NOTE!
A combination of this signal word and symbol indicates an immediately dangerous situation that can lead to damage to property
and the environment if it is not avoided.
Warning of a danger point.
.
Warning of dangerous voltage.
General mandatory sign.
Pull the mains plug before opening.

12
1.2 Important safety instructions!
For your own safety, you should read this chapter completely first!
DANGER!
Electric shock due to improper mains connection
Only connect the device to a properly connected mains socket with a mains voltage of 230V ~ / 50 Hz using the
mains adapter supplied. Do not make any changes to the plug-in power supply, cable or socket and regularly
check the insulation of the cable for damage. Never immerse the device in water. Only wipe it with a slightly
damp cloth. Failure to observe this may result in an electric shock, fire and danger to life. If you are unsure,
contact an authorized electrician.
NOTE!
Disconnection from the mains
The mains plug is the main separating element. Unplug the power adapter to completely disconnect the device
from the power source. Make sure that the socket is close to the device and easily accessible. Never use this
device near damp places such as Wash basins, bathtubs or ponds and lakes.
WARNING!
Operating conditions
This product is designed for indoor use only.
Make sure that the power adapter or its cable is never wet or wet
gets wet. Do not place any objects filled with liquids, e.g. Cups or beer bottles, next to or on the device. Avoid
direct sunlight, heavy dirt and strong vibrations. Always handle the power adapter directly. Do not pull on the
cord and never touch the AC adapter with wet hands as this may cause a short circuit or electric shock.
Scope of delivery: 1x "DMXAC8", 1x power cord, 1x user manual.
Please check whether all parts included in the scope of delivery are actually in the packaging!
NOTE: The power supply is in the side padding in a small, white box!
1.3 Intended Use:
This information sheet contains important information on the safe operation of the device. Make sure that
this information is available to everyone who uses this device.
The type plate and serial number are on the back of the device.
DMXAC8 converter uses the Art-Net protocol to receive and distribute DMX512 signals over the network. The
device has a 10 / 100BASE-T interface (RJ45) for the Ethernet connection and 8 XLR connections for the DMX
output (4096 channels) and 2 for the DMX input (1024 channels). Configuration is carried out directly on the device
using 4 control buttons and an LCD display. The device is intended for rack installation with 1 height unit.
The device is only approved for a power connection with AC voltage, AC100-240V, 50 / 60Hz.
Light control devices such as the "DMXAC8" are sensitive and technically sophisticated devices that must be
handled with care. Therefore, avoid vibrations and the effects of violence during assembly / dismantling and when
using the device.
Use the "DMXAC8" only in places that are protected from dust, moisture and excessive heat. The permitted
operating temperature must be in the range -5 ° to + 45 ° Celsius and the relative air humidity must not exceed
50% (at + 45 °)! Direct sunlight must be avoided during use and also during transport. For your own safety and
that of other people, make sure that there are no cables lying around.
In the event of a thunderstorm, the device must be disconnected from the mains!
Always make sure that no liquid can get into the device!

13
Only use the "DMXAC8" in professional use if you are familiar with the functions and are familiar with the
operation. Only let other people work with the device if you are sure that they are also familiar with the functions. In
most cases, malfunctions are the result of a previous incorrect operation.
If damage occurs as a result of non-observance of the intended use and the instructions contained in this manual,
the guarantee will expire and consequences such as short circuit, fire or electric shock as well as falling of the
device (s) can occur. Under no circumstances should you open the housing of the device or adapter. Unauthorized
changes to the device are prohibited for security reasons.
The manufacturer is not liable for damage caused by improper installation and inadequate securing!
Part 2: Configuration and operation:
Involight "DMXAC8" is an easy-to-use DXM distributor.
Note: Basic knowledge of the DMX-512 standard is required!
Connect the device to a computer network via the RJ45 interface. Either one
Switch or hub or directly with a PC or notebook. Use a commercially available patch cable
CAT-5e or higher.
2.1 Overview of buttons and switches:
Illustration 1.
Recorder surface:
Pos.
Controls
Function
1
Power switch
Switches the device on and off.
2
3
LCD Display
Buttons
Displays the operating mode and the value of individual
functions.
The buttons give you direct access to all functions to be
configured.
4
Power switch
Show the output of DMX data at the DMX outputs.
5
Control LED Art-Net and DMX
inputs
Showed network communication and receiving
DMX data at the DMX inputs.
1.
2.
3.
4.
5.

14
Illustration 2:
Rear view:
Pos.
Connection
Function
6
Art-Net entrance
RJ45 network connection for receiving Art-Net data
7
Art-Net loop-through output
RJ45 network connection for the output of Art-Net data
8
DMX512 outputs
DMX output with female 3-pin XLR socket
9
DMX512 inputs
DMX input with male 3-pin XLR socket
10
Fuse
Fuse holder for F1A 250V fuse.
11
POWER IN
POWERCON-compatible mains input socket.
DMX connections:
A three-pin XLR socket serves as a DMX output, a three-pin XLR plug serves as a DMX input.
For systems with very long DMX cable runs or high electrical interference, such as in a discotheque, it is
recommended to use a DMX terminator. The DMX terminating resistor is implemented in an XLR connector as a
120 resistor between pins 2 and 3, which is plugged into the last output socket of the DMX line.
6.
7.
8.
9.
10.
11.

15
2.2 Menu structure:
V1.8
System
Firmenware
V 1.8
Factory Reset
Yes/No (Reset to factory settings)
Signal Lost
Hold On / Black
Break Time
1- 4
DisplayBlackLight
Yes/No (With the setting <Yes> the lighting is always on.
With <No> it goes out after 30s.)
Setup
Network Setting
IP Mode
Manual / DHCP
IP Adress
xxx.xxx.xxx.xxx
Subnet Mask
255.xxx.xxx.xxx
DMX Out
DMX Out 1
DMX A / DMX B / ArtNet
DMX Out 2
DMX A / DMX B / ArtNet
DMX Out 3
DMX A / DMX B / ArtNet
DMX Out 4
DMX A / DMX B / ArtNet
DMX Out 5
DMX A / DMX B / ArtNet
DMX Out 6
DMX A / DMX B / ArtNet
DMX Out 7
DMX A / DMX B / ArtNet
DMX Out 8
DMX A / DMX B / ArtNet
Control buttons:
You have direct access to all functions to be configured via the control buttons.
Button
Function
MENU
To jump back to the previous level and to the start display.

Calls up the next menu item and increases the values during the setting process.

Calls up the previous menu item and reduces the values during the setting process.
ENTER
Calls up the menu and the next menu item and activates the setting process of a value.
To operate as an Art-Net distributor, the DMX universes must be assigned to the DMX outputs and the network
settings must be configured. If the device is used as a pure DMX splitter, only the DMX inputs have to be assigned
to the DMX outputs and the network settings can be omitted. It would be possible to operate the device
simultaneously as an Art-Net distributor and DMX splitter. In this case, both
the DMX assignments and the network settings are made. The DMX inputs and universes
can be freely assigned to the DMX outputs.
2.3 Configuration:
Enter the IP address:
Press the <ENTER> key to make the selection.


have the option of setting the <IP MODE> between <Manual> or <DHCP>.
If the <IP MODE> is set as <Manual>, you can set the <IP ADDRESS> and <SUBNET MASK>.
Enter the <Subnet mask>:
The subnet mask must be left at 255.0.0.0 in accordance with the Art-Net specifications.
Configuration of the connections in the menu <DMX-Out 1 to 8>
Signal assignment for DMX outputs 1 to 8:
Select the setting <DMX A> or <DMX B> for signal input via one of the DMX inputs or <ArtNet> for Art-Net
operation.
To select <Art-Net>, the parameters <Net>, <SubNet> and <Univ> must be set in the submenu in accordance
with the Art-Net specifications.

16
Part 4: Maintenance:
The device should be cleaned regularly from impurities such as dust etc. Use for
Clean a lint-free, damp cloth. Under no circumstances alcohol or any solvents
use for cleaning!
There are no serviceable parts inside. Maintenance and service work are exclusive
reserved for authorized dealers!
Part 5: Technical Specifications:
MODEL NAME:
DMXAC8
Product Type:
Art-Net / DMX converter with 8 universes
Operating voltage:
AC100-240V, 50 / 60Hz
Fuses:
F1A / 250V
Power consumption:
5W
Dimensions:
482 x 176 x 46 mm
Weight:
1.72kg
Part 6: Environmental Protection:
To all residents of the European Union:
This product is subject to the European Directive 2002/96 / EC. Dispose of your old device
not with normal household waste.
This symbol on the product or packaging indicates that the disposal of this product after its life
cycle can harm the environment. Do not dispose of the unit (or used batteries) as unsorted household waste. the
unit or batteries used must be disposed of by a specialized company for recycling. This unit must be returned to
the dealer or a local recycling company. Respect local environmental regulations.
If in doubt, contact your local authority for disposal guidelines.
WEEE-Reg.-Nr. Deutschland: DE 91898274

17
Part 8: Warranty conditions:
INVOLIGHT devices are subject to the valid legal warranty provisions. Ask your specialist dealer about the valid
warranty provisions. The following conditions come into effect with the purchase of an INVOLIGHT product:
Only authorized dealers who are designated by INVOLIGHT may carry out repairs on INVOLIGHT devices. The
warranty claim expires if an unauthorized service, technician or a private person attempts to repair the device or
opens the device. Devices that are defective within the warranty period can be returned to the authorized seller for
repair or replacement. In the case of a necessary repair or exchange, please clarify the exact procedure for the
return shipment with the seller. If necessary, look in the general terms and conditions (GTC) of the seller to get
information about warranty processing. Wearing parts are only taken into account by the warranty if they already
show a defect when the device is delivered. The warranty claim does not exist if the device was destroyed by
one's own fault (e.g. fall or overvoltage). Mechanical defects such as broken switches or housing parts are also
excluded from the warranty. For all service and repair work, please contact the specialist dealer from whom the
device was purchased. He will help you as much as possible.
Status: 01/2020 - Technical and visual changes in the context of product improvement are reserved - even without
prior notice.
No liability is accepted for printing errors and the resulting incorrect operation.
If in doubt, ask your INVOLIGHT dealer!
EC Declaration of conformity.
The devices distributed by INVGROUP Germany GmbH comply with the basic requirements and other relevant
specifications of the EMC Directive 2014/30 / EU and LVD Directive 2014/35 / EU

18
Order number: A-000000-05931
www.involight.com

19

Содержание
......................................................................................................20
1.1  .........................................20
 .............................................................................21
 .......................................................................................21
 ............................................................................................22
: .................................................................................22
 ............................................................................................................24
2.3 : ...............................................................................................................25
:..........................................................................................................25
 5.  :..................................................................................25
 ..................................................................................26
...................................................................................................................26
 ....................................................................................26
