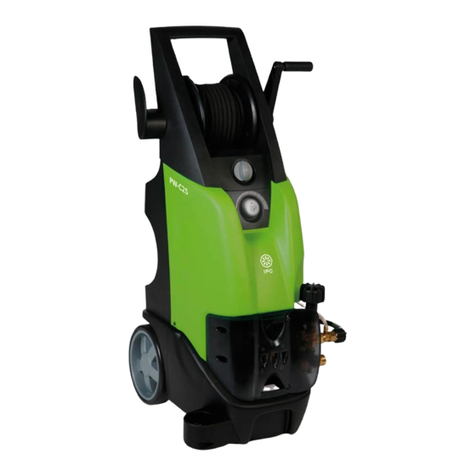

IPC PW-C25 User manual

PW-C25 G.Power
Mod. 1310P4 M - 1509P M - 1813P T
I 1310P4 M - I 1509P M - I 1813P T

2
1
2
3
4
5
6
7
8
Fig. 1
Fig. 2Fig. 3

3
Fig. 6Fig. 7
Fig. 4Fig. 5
Fig. 8Fig. 9
1
2
3

4
Fig. 10 Fig. 11
Fig. 15
Fig. 12 Fig. 13
Fig. 14
OFF
ON
OFF
ON

5
Fig. 18 Fig. 19
Fig. 16 Fig. 17
+
-
+
-
Fig. 20
2

6
PW-C25 G.Power
1310P4/I M
PW-C25 G.Power
1509P/I M
PW-C25 G.Power
1813P/I T
Alimentazione
Power supply
-
v
Hz
1
230/240
50
1
230/240
50
3
400/415
50
Potenza assorbita
Absorbed power
kW
W
3,0
3000
3,0
3000
4,5
4500
Pressione
Pressure
bar
psi
130
1900
150
2300
180
2600
Portata
Flowrate
l/h
gph
600
158,5
540
143
780
206
Serbatoio detergente
Detergent tank
l
gal
3
0,8
3
0,8
3
0,8
Serbatoio anticalcare
Discaling tank
l
gal
Tubo alta pressione
High pressure hose
m
ft
10
32,8
10
32,8
10
32,8
Cavo elettrico
Power cable
m
ft
5,5
18
5,5
18
5,5
18
Spinta lancia
Lance thrust N27 26 41
Rumorosità Lp dB (A)
Noise Lw dB (A)
79
94
79
94
87,5
103
Vibrazioni
Vibration m/s2< 2,5 < 2,5 < 2,5
Peso
Weight
kg
lb
35
77
35
77
35
77
Dimensioni
Dimensions
cm
in
46x35x93
18x14x36.6

7

8
L’apparecchiatura dovrà essere usata soltanto da persone
istruite sul suo utilizzo ed espressamente incaricate di
usarla. Rendere disponibile il libretto d’uso ad ogni
utente.
L’idropulitrice viene regolata in fabbrica e tutti i di-
spositivi di sicurezza in essa contenuti sono sigillati.
É vietato alterare la loro regolazione.
-
trebbero pregiudicare la Vostra sicurezza personale.
L’allacciamento elettrico deve essere effettuato da

delle norme vigenti (attenersi a quanto previsto dalla
Norma IEC 60364-1) e in accordo alle istruzioni del
costruttore.
Un errato allacciamento può causare danni a per-
sone, animali o cose, nei confronti dei quali il co-
struttore non può essere considerato responsabile.
L’impianto elettrico, a cui è collegato l’apparecchio,
dovrà essere realizzato in conformità alle leggi
vigenti nel paese di installazione.
Qualora vengano utilizzati cavi di prolunga,
le relative spine e prese dovranno avere
un grado di protezione minimo IPX5, l’uso
di prolunghe inadeguate può rendere pericolosa
l’apparecchiatura.
L’idropulitrice deve essere collegata alla rete di
alimentazione elettrica mediante interruttore omni-
polare con apertura dei contatti di almeno 3 mm e
caratteristiche idonee all’apparecchio.
Si raccomanda la presenza di un interruttore magne-
totermico differenziale, con sensibilità pari a 30 mA,
a monte delle prese di alimentazione o nell’impianto.
L’idropulitrice è disinserita dalla rete di alimentazio-
ne elettrica solo staccando la spina o spegnendo
l’interruttore omnipolare sull’impianto.
Le idropulitrici con dispositivo “Total stop”
devono considerarsi spente con interruttore
omnipolare in posizione “O” o con la spina
scollegata dalla presa di corrente.
INDICE
1Principali componenti costruttivi pag. 8
2Avvertenze generali per la vostra
sicurezza pag. 8
3Montaggio pag. 9
4Collegamento del tubo di
alimentazione dell’acqua pag. 10
5Collegamento del tubo ad alta pressione
pag. 10
6Allacciamento elettrico dell’apparecchio pag. 10
7Accensione dell’apparecchiatura pag. 10
8Spegnimento dell’apparecchiatura pag. 10
9Accessori pag. 10
10 Manutenzione e riparazioni pag. 11
11 Anomalie funzionali e rimedi pag. 12
1 PRINCIPALI COMPONENTI COSTRUTTI-
VI




2 AVVERTENZE GENERALI PER LA VO-
STRA SICUREZZA
1) Manico
2) Interruttore generale
3) Regolatore detergente
4) Manometro (optional)
5) Attacco dell’acqua
6) Supporto cavo elettrico
7) Avvolgitubo
8) Leva avvolgitubo
9) Serbatoi detergente
10) Pulsante di sicurezza grilletto
11) Grilletto
12) Pistola
13) Libretto istruzioni
14) Attacco rapido acqua
15) Lancia variabile
16) Tubo ad alta pressione
corrente, controllare che i dati elettrici corrispon-
dano a quelli della rete di alimentazione riportati

Leggere attentamente le istruzioni
per l’uso prima di mettere in fun-
zione l’apparecchiatura per la prima
volta. Attenersi alle avvertenze di sicurezza.
Livelli di pericolo
Pericolo
Per un rischio imminente che determina
lesioni gravi o morte.
Attenzione
Per una situazione di rischio possibile
che potrebbe determinare lesioni gravi o
la morte.
Attenzione
Per una situazione di rischio possibile
che potrebbe determinare danni leggeri a
persone o cose.
Non utilizzare l’apparecchio in prossimità
di persone, se queste non indossano
indumenti protettivi.
I getti ad alta pressione possono essere
pericolosi se usati impropriamente.
ATTENZIONE - Non dirigere il getto
dell’acqua contro persone o animali.
Pericolo di lesioni.
Non dirigere il getto dell’acqua
contro la macchina stessa, parti elettriche o
verso altre apparecchiature elettriche. Pericolo
di shock elettrico.
L’alta pressione d’acqua prodotta e l’allaccia-
mento alla corrente elettrica sono fonti di pericoli
particolarmente gravi.
Prima di collegare l’apparecchiatura alla presa di

9
Quando è attivo il sistema Total Stop la macchina,
pur sembrando spenta, non lo è e non può essere
-
tore o sulla spina.
Mettere l’apparecchiatura in esercizio solo se tutti i
componenti sono privi di difetti.
Controllare innanzitutto il cavo di allacciamento alla
rete elettrica, il tubo ad alta pressione, il dispositivo
di spruzzatura e il cofano.
Non calpestare il tubo ad alta pressione; non tirarlo,
piegarlo o torcerlo.
Non spostare l’apparecchiatura tirandola per il tubo
ad alta pressione.
Non lavorare mai con un tubo ad alta pressione difet-
toso, ma sostituirlo subito con un ricambio originale.
Il tubo ad alta pressione deve essere omologato
per la sovrappressione di esercizio ammessa per
l’apparecchiatura. La sovrappressione funzionale e
la temperatura massima ammesse, nonché la data
di fabbricazione sono stampate sul rivestimento del
tubo ad alta pressione.
ATTENZIONE: Questo apparecchio è stato proget-
tato per essere utilizzato con detergente raccoman-
dato dal costruttore.
L’uso di altri detergenti o prodotti chimici, può com-
promettere la sicurezza dell’apparecchio.
Usare solo detergenti debolmente alcalini (Ph 9,1
soluzione 1%) biodegradabili oltre il 90%. In merito
all’allacciamento dell’acqua, attenersi alle disposi-
zioni dei singoli paesi.
Il costruttore non può essere ritenuto responsabile per
eventuali danni a persone, animali o cose, derivanti
da usi impropri, erronei ed irragionevoli, comunque
non conformi alle indicazioni sopra menzionate.
L’apparecchio non è destinato ad essere utilizzato
-
che, mentali o sensoriali siano ridotte, oppure con
mancanza di esperienza o di conoscenza, a meno
  
l’intermediazione di una persona responsabile della
loro sicurezza, di una sorveglianza o di istruzioni
riguardanti l’uso dell’apparecchio. I bambini devono
essere sorvegliati per sincerarsi che non giochino
con l’apparecchio.

raccordi raccomandati dal costruttore.
Non utilizzare l’apparecchio se presenta danni
al cavo di alimentazione o alle parti quali tubi e
raccordi.
Utilizzare esclusivamente ricambi originali forniti dal
costruttore o da lui approvati.
La macchina deve essere movimentata esclusiva-
mente con l’apposita maniglia (non tentare di sposta-
re la macchina agendo sul tubo o sul cavo elettrico);
Prima del funzionamento, la macchina deve esse-

orizzontale.
ABBIGLIAMENTO ED EQUIPAGGIAMENTO
Calzare scarpe di sicurezza
munite di suole antisdrucciolo.
Portare occhiali protettivi o
visiera e l’abbigliamento di
sicurezza.
Si raccomanda l’uso della tuta
da lavoro per ridurre il pericolo di lesioni in caso di
contatto involontario con il getto ad alta pressione.
CAMPI DI APPLICAZIONE
La pulitrice ad alta pressione si presta per pulire
veicoli, macchine, contenitori, facciate, stalle e
per eliminare la ruggine senza produrre polvere
e scintille.
Durante la pulitura fare attenzione a non disperdere
nell’ambiente sostanze pericolose derivanti dall’og-
getto da pulire (per es. amianto, olio).
Osservare rigorosamente le disposizioni relative allo


a pressione o di vapore. Oltre allo sporco si potrebbero
-
ni. Il pericolo esiste particolarmente dopo l’essiccazione

Non pulire componenti delicati di gomma, tessuto e
simili con il getto a spillo.
Nella pulitura con il getto piatto ad alta pressione,
tenere l’ugello ad una distanza minima di 15 cm.
MESSA IN FUNZIONE, COMPORTAMENTO DU-
RANTE IL LAVORO
Non far funzionare l’apparecchiatura
in ambienti chiusi.
Il grilletto della pistola a spruzzo deve funzionare
in modo morbido e ritornare da se nella posizione
iniziale dopo essere stato rilasciato.
Controllare le condizioni funzionali dell’apparecchia-
tura prima di ogni inizio lavoro.
Sono particolarmente importanti il cavo elettrico di
rete e la spina, il tubo ad alta pressione con dispo-
sitivo di spruzzatura ed i dispositivi di sicurezza.
Tenere lontani i bambini e gli animali domestici
quando l’apparecchiatura è in funzione.
Non pulire mai con getto d’ac-
qua l’apparecchiatura o altri
apparecchi elettrici. Pericolo
di corto circuito!
Attenzione! Rischio di esplo-
sione. Non spruzzare liquidi

Controllare che nella zona di ventilazione motore la

10
Secondo quanto prescritto dalle regolamen-
tazioni in vigore è necessario che l’apparec-
chio non venga usato mai senza disgiuntore
di rete, sulla rete di alimentazione di acqua
potabile. Utilizzare un idoneo disgiuntore di rete
secondo la normativa EN 12729 tipo BA.
L’acqua che passa attraverso un separatore di site-

7 ACCENSIONE DELL’APPARECCHIATURA
Far funzionare l’apparecchiatura solo in
posizione verticale (Fig.9) e solo dopo
aver collegato il tubo dell’alimentazione
d’acqua e aperto il rubinetto.
- Accendere l’interruttore per l’alimentazione elet-
trica (ON - Fig. 10)
- Orientare la pistola a getto sull’oggetto da pulire
- mai sulle persone!
- Sbloccare la sicura (1Fig. 11) - la pistola viene
sbloccata.
- Orientare verso il basso la lancia. (Fig.9)
- Premere a fondo il grilletto (2Fig. 11).
5 COLLEGAMENTO DEL TUBO AD ALTA
PRESSIONE
Svolgere il tubo ad alta pressione dal kit avvol-
gitubo (Fig. 6).
Avvitare il tubo ad alta pressione sulla pistola
(Fig. 7)
Montaggio del dispositivo di spruzzatura de-
tergente
- Infilare la lancia ed avvitare la ghiera della
pistola. (Fig. 8)
Effettuare l’allacciamento dalla rete
idrica al raccordo con un tubo pulito,

di 1,5 bar e massima di 6 bar, con una
portata minima di 7 l/min.
- Collegare il tubo (Ø min.1/2”) di alimentazione
acqua alla rete idrica (Fig. 4).
- Avvitare il raccordo maschio (1 - Fig. 5) sull’attaco
dell’alimentazione acqua (2); agganciare il raccor-
do a scatto femmina del tubo (3) sul raccordo.
4 COLLEGAMENTO DEL TUBO DI ALIMEN-
TAZIONE DELL’ ACQUA
8 SPEGNIMENTO
DELL’APPARECCHIATURA
- Posizionare l’interruttore su O(OFF) (Fig.10).
- Chiudere il rubinetto dell’acqua
 
dalla lancia (ora l’apparecchiatura è senza pressione)
- Rilasciare il grilletto.
- Azionare la sicura della pistola (1- Fig.11). La
pistola viene bloccata, impedendo così l’inseri-
mento involontario.
- Staccare la spina dalla presa di corrente
- Staccare il tubo di alimentazione acqua dall’ap-
La tensione di rete e quella d’esercizio devono coin-

 
conformemente alle prescrizioni.

singoli cavi.
Posare le prolunghe in modo da conservare la classe
di protezione dell’apparecchiatura.:
Tensione V Lunghezza Sezione
cavo m mm2
    
230 da 20 a 50 2,5
6 ALLACCIAMENTO ELETTRICO DELL’AP-
PARECCHIATURA
Montare il supporto cavo (Fig. 2) alla maniglia. Spin-

Utilizzando la vite fornita in dotazione avvitare la
maniglia al tambura dell’avvolgi tubo (Fig. 3).
3 MONTAGGIO
Prima di sottoporre l’apparec-
chiatura a qualsiasi intervento:
staccare la spina dalla presa di
corrente.

Non coprire l’apparecchiatura, in modo da assicura-

Sistemare la pulitrice ad alta pressione il più distante
possibile dall’oggetto da pulire.
Non danneggiare il cavo di allacciamento alla rete
calpestandolo, schiacciandolo, tirandolo, ecc. Non
staccare la spina dalla prese tirandola per il cavo
di allacciamento.
Toccare la spina ed il cavo di allacciamento alla rete
elettrica solo con le mani asciutte.
Tenere il dispositivo di spruzzatura con ambedue le
mani per poter assorbire bene la forza di reazione
e la coppia supplementare che si forma nel caso di
dispositivo di spruzzatura con la lancia angolata.
Assumere sempre una posizione stabile e sicura.

11
10 MANUTENZIONE E RIPARAZIONI
Prima di sottoporre l’apparec-
chiatura a qualsiasi intervento:
staccare la spina dalla presa di
corrente.
Eseguire solo i lavori di manutenzione descritti nelle
Istruzioni per l’uso.
Per tutti gli altri interventi rivolgersi al Servizio di
Assistenza Tecnica. Usare soltanto parti di ricam-
bio originali.
Se il cavo di alimentazione dovesse danneggiarsi,
deve essere sostituito da un cavo o da un assieme
di cavi speciali disponibili presso il costruttore o il suo
9 ACCESSORI
Lancia variabile
La lancia variabile (12-Fig.1) può essere regolata in
modo continuo, ruotando la bussola di registro, da
getto a spillo (Fig. 12) a getto piatto o viceversa.
Inoltre può essere usata sia in alta che in bassa
pressione spostando la testina in senso longitudi-
nale secondo la direzione della freccia sulla testina
stessa. (Fig. 13).
Utilizzo dei detergenti
I detergenti non devono seccare
sull’oggetto da pulire.
La macchina è dotata di due serbatoi per deter-
gente.
Il regolatore del detergente (Fig. 15) si utilizza per
passare dall’utilizzo di un serbatoio per detergente
all’altro (Fig. 16) e per la regolazione della quantità
di detergente da aggiungere.
Riempire con detergente i serbatoi presenti sulla
macchina (Fig. 14) avendo cura di diluirlo secondo
le relative indicazioni. Per facilitare le operazioni di
carico e scarico è possibile rimuovere i serbatoi dal
loro alloggiamento.
Avvolgitubo
Avvolgere il tubo ad alta pressione ruotando la leva
solo in senso orario. (Fig. 17) É possibile bloccare
la rotazione agendo sulla levetta (1) posta sul retro
del manico (Fig. 18).
Trattamento dei rifiuti delle apparecchiature
elettriche ed elettroniche.
Smaltire il prodotto seguendo le norme vigenti
relative allo smaltimento differenziato presso centri
di raccolta dedicati.

Per qualsiasi informazione necessaria contattare il
costruttore all’indirizzo indicato nel libretto istru

  -


parecchiatura e dalla conduttura dell’acqua. servizio di assistenza. Le spine ed i giunti dei cavi di
allacciamento alla rete elettrica devono essere protetti
contro gli spruzzi d’acqua.

Rimuovere l’adattatore (1-Fig. 19) all’attacco dell’ac-
22) può essere
rimosso facilmente utilizzando una pinza appuntita.


È vietato utilizzare l’idropulitrice quando manca il

CONSERVAZIONE
Deporre l’apparecchiatura in un locale asciutto
protetto dal gelo. Se la protezione dal gelo non è
garantita: aspirare nella pompa un anticongelante a
base di glicole, come per gli autoveicoli:
- Immergere il tubo dell’acqua nel recipiente con-
tenente l’anticongelante.
- Immergere nello stesso recipiente la pistola senza
lancia.
- Accendere l’apparecchiatura con la pistola aperta.
 
uniforme.
- Conservare il rimanente anticongelante in un
recipiente chiuso.
REGOLAZIONE DELLA PRESSIONE
Il presente capitolo riguarda solo i modelli prov-
visti del dispositivo "Regolatore di pressione". Il

di regolare la pressione di lavoro. Ruotando la ma-
nopola C in senso antiorario (B) (minimo) si ottiene
così una riduzione della pressione di esercizio.

12
11 ANOMALIE FUNZIONALI E RIMEDI
Prima di ogni intervento sulla macchina staccare la spina della corrente, chiudere il rubinetto dell’acqua e

Anomalia Causa Rimedio
Oscillazione o caduta di pressio-
ne  Aprire il rubinetto dell’acqua
! 
alimentazione pompa
Motore ronza all’avviamento,
senza partire " Controllare il collegamento elettrico
# Accendendo la macchina, azio-
nare la pistola


Usare una prolunga di sezione

elettrico dell’apparecchiatura”
Il motore non parte all’inserimen-
to " Controllare la spina, il cavo e l’interruttore
# Inserire la protezione rete
Il motore si ferma 

Controllare se la tensione di
alimentazione e quella dell’ap-
parecchiatura coincidono,
attendere 3 minuti, accendere
nuovamente l’apparecchiatura.
Non esce il detergente  Pulire l’ugello della lancia per
spruzzatura detergente
Forma del getto irregolare, non
nitida
$
 Pulire l’ugello ad alta pressione
%
-

Regolare la bussola di registro

13
the identity plate.
Carefully read the user instruc-
tions before starting the machine

warnings.
1 MAIN COMPONENTS
&'()&)''
))'')*%
)('')')'
)')
2 SAFETY PRECAUTIONS
INDEX
1Main constructive components pag.13
2General safety advice pag.13
3Assembly pag.14
4Connection of water supply pipe pag.15
5High pressure pipe connection pag.15
6Electrical connection of appliance pag.15
7Appliance switch on pag.15
8Appliance switch off pag.15
9Accessories pag.15
10 Maintenance and repairs pag.16
11 Trouble shooting guide pag.17
1) Handle
2) Main switch
3) Detergent adjustment knob
4) Pressure gauge (optional)
5) Water inlet connection
6) Storage hooks
7) Hose drum
8) Hose reel lever
9) Detergent tank
10) Spray gun safety device
11) Trigger
12) Spray gun
13) Instructions booklet
14) Water supply rapid attachment
15) Turbo nozzle
16) High pressure pipe
Do not use the device in the vicinity of
persons, unless they are wearing the
necessary protective garments.
High pressure jets may be dangerous
if used incorrectly, the jet must never
be directed on persons, live electrical
appliances, including the appliance
itself. Never use the jet to clean your own garments
or footwear.
The high pressure of the water generated and
connection to the electricity supply constitute
particularly serious danger risks.
Before connecting the appliance to the electric
socket, check that the electric data corresponds
to that of the power supply network printed on
The appliance must be used solely by personnel

The user manual must be made available to all
users.
The hydro cleaning machine is regulated in the fac-
tory and all the safety devices contained are sealed.
Alteration of their regulation is forbidden.

which may jeopardize personal safety.

appliance. Failure to respect this prescription may be
dangerous. The electrical connection must be made
    
observance of the standards in force (in compliance
with the provisions of the IEC 60364-1 standard) and
in compliance with the manufacturer’s instructions.
Incorrect connection may cause injury to people
or animals and damages to objects, for which the
manufacturer cannot be held responsible.
The electrical system to which the appliance is
connected must be realized in compliance with the
laws of the country of installation.

relative plugs and sockets must at least
comply with protection class IPX5 (i.e. pro-
tection against water jets). Use of inappropriate or

and hazards to the device. The H.P. cleaner must
be connected to the electric supply by means of an
omnipolar switch with opening contacts of at least 3
mm. This switch must have electric features which
are consistent with the appliance.
The presence of a differential magnetothermal
switch is necessary with a sensitivity of equivalent
to 30 mA, above the power socket or the system.
The appliance is disconnected from the
electric supply only by pulling out the plug
or switching off the omnipolar switch.
Hazard levels
Hazards
Due to an imminent hazard likely to result
in severe personal injury or death.
Warning
Due to a possibly hazardous condition pre-
senting the likely occurrence of severe
personal injury or death.
Warning
Due to a possibly hazardous condition presenting
the likely occurrence of slight personal injuries
or damages to objects.

14
CLOTHING AND EQUIPMENT
Always wear anti-slip sole
footwear.
Wear protective goggles or
visor and safety wear.
It is advisable to wear work overalls in order to
reduce the risk of injury in the event of accidental
contact with a high pressure jet.
FIELDS OF APPLICATION
The high pressure water cleaner has been deve-
loped for washing vehicles, machines, containers,
façades, stables and for removing rust without
generating dust or sparks.
During cleaning, ensure that no dangerous substan-
ces of the object to be cleaned are dispersed into

Carefully follow disposal instructions.
Do not treat concrete-asbestos surfaces with high
pressure jets. As it may cause the detachment of
-
tal to the lungs.
-
face treated with a water jet or steam.
Do not clean delicate components made of rubber,
fabric or similar materials with a multi-directional jet.

the nozzle at a minimum distance of 15 cm.
STARTING UP, OPERATIONAL ADVICE
The trigger of the spray gun must
function smoothly and return to initial
position, after release.
Check the functional conditions of the appliance
before the start of each operation.
The mains cable and the plug, the high pressure
pipe with spraying device and the safety devices
are particularly important.
Keep children and animals clear when the appliance
is operating.
Do not ever wash the appliance
or other electrical appliances
with a water jet. Short circuit
danger !
Water cleaners with the “Total Stop” device should
be considered as off when the omnipolar switch is
in the “O” position or the plug is unplugged from
the socket.
Please beware that when the Total Stop system is
active the device may look as though it has been
powered off, however, the machine is not totally
powered off until the mains switch has been turned to
off and/or the mains power plug has been detached.
Only put the appliance into operation providing that
all components are free of defects.
Firstly check the mains attachment wire, the high
pressure pipe, the spraying device and the body.
Do not tread on the high pressure pipe; do not pull,
bend or twist it. Do not shift the appliance by pulling
it by the high pressure pipe. Never operate with a
defective high pressure pipe, but always replace
with original spare. The high pressure pipe must be
homologated for the permitted working overpressure
of the appliance.
-
ture admitted, as well as the date of construction are
printed on the high pressure pipe covering.
WARNING: This machine was designed to be used
with the detergent recommended by the manufactu-
rer. The use of other detergents or chemical products
may compromise the safety of this machine.
Use only slightly alkaline detergents (Ph 9.1, 1%
solution), that are over 90% biodegradable.
As concerns water connection, refer to the regula-
tions of the individual countries. The constructor will
not accept liability for any damage to people, animals
or things as the result of improper, incorrect or un-
reasonable use, or use which does not comply with
the above indications. This device is not intended
for use by physically, sensorially or psychologically
impaired and/or disabled individuals (including all
children). It is also not intended for use by individuals
   
skills on the device, unless said individuals haven’t

their safety and/or have been regularly instructed on
how to use the device correctly. Children must be
carefully monitored to ensure they do not play with


not use the appliance in the event of any damage
to the power cable or other parts such as piping and

ONLY with the appropriate handle (do not attempt
to move the machine by tugging on the tube and/or
on the power supply cable);
Before operating the machine, ensure that it is

surface.
The machine must be handled and/or moved ONLY
with the appropriate handle (do not attempt to move
the machine by tugging on the tube and/or on the
power supply cable);
Before operating the machine, ensure that it is

surface.
IMPORTANT : Use only original Spare Parts.

15
3 ASSEMBLY
Assemble storage hook(s) (Fig. 2) to handle.

Fit handle to hose reel using supplied screw (Fig. 3).
Before undertaking any work
on the appliance always de-
tachthe plug from the power
socket.
Connect a clean water supply pipe to
the water mains, checking to ensure that
the minimum pressure is of 1.5 bar and

rate of 7 l per min.
- Connect the water supply pipe (min. diam ½”) to
4)
- Unwind the pressure hose off the hose drum (Fig.
6).
- Screw the high pressure tube onto the gun
(Fig.7).
Assembly of the detergent spraying device
- Insert the nozzle and tighten the threaded locking
ring on the gun. (Fig. 8).
6 ELECTRICAL CONNECTION OF THE AP-
PLIANCE
4 CONNECTION OF THE WATER SUPPLY
PIPE
5 HIGH PRESSURE PIPE CONNECTION
The mains voltage must match the operating volta-

Insert the plug into a power socket installed in
compliance with regulations.
Check the minimum section of the individual cables

-
tection class of the equipment.
Voltage Cable Cross-section
V length m mm2
230 up to 2 1,5
230 20 to 5 2,5
7 APPLIANCE ACTIVATION
Operate the equipment in vertical position
9) only after connecting the water
supply pipe and turning on the tap.
-
tion hazards! Do not spray and/


motor ventilation zone.
Do not cover the appliance, ensure that there is

Position the high pressure cleaner as far away as
possible from the object to be sprayed.
Do not damage the mains attachment cable by trea-
ding on it, squashing or pulling it, etc.Do not detach
the plug from the socket by pulling the connection
wire, but pull out the plug.
Make sure hands are dry before touching the plug
and the connection cable.
Hold the spraying device with both hands in order
to properly absorb the reaction force and the addi-
tional torque in the case of spraying device with an
inclined spraying pipe. Always assume a safe and
secure position.
Based on the prescriptions and provisions
set forth by the regulations currently in force,
it is mandatory that the appliance is never

preventer device, connected up to the potable water

preventer device, compliant to the EN 12729 type


potable water.
- Screw the male connector (1- Fig. 5) onto the at-
tachment of the water supply (2); snap the female
connector of the tube (3) on to the connector.
- Position the switch on I(ON) (Fig.10).
- Position the spray gun on the object to be
cleaned - never on people !
- Press the safety device (1-Fig.11) - the gun is
released
- Direct the nozzle downwards (Fig.9)
- Fully press down the trigger (2Fig.11)
8 SWITCHING OFF THE MACHINE
- Position the switch on O(OFF) (Fig.10).
- Turn off water supply tap.
- Actuate spray gun until water drips from the
nozzle (machine is now de-pressurized).
- Release trigger.
- Press safety latch on spray gun. (1Fig.11). The
spray gun is locked and cannot be actuated
accidentally.
- Unplug machine from socket outlet.

16
Before undertaking any work
on the appliance always de-
tachthe plug from the power
socket
Undertake only the maintenance operations descri-
bed in the user instructions.
Contact the Technical Assistance service for all other
interventions.
Use only original spares.
10 MAINTENANCE , REPAIRS
AND STORAGE
Treatment of waste from electric/electronic
equipment
Dispose of the product in accordance with current
regulations concerning differentiated waste disposal
in dedicated waste disposal areas. Do not treat as
simple urban waste.
For any information please contact the manufacturer

"'
'-

))
9 ACCESSORIES
Variable nozzle
The nozzle (12 - Fig.1) can be regulated in a
continuous manner, by rotating the regulation
bushing, changing it from a pinhole jet (Fig.12) to

It can be used at either high or low pressure by
shifting the head in a longitudinal sense according to
the direction of the arrow on the head itself (Fig. 13).
The detergents must not be allowed to
dry on the object to be cleaned.
The product is fitted with two detergent tanks.
Thedetergent adjustment knob (Fig. 15) is used to
switch thesuction between detergent tanks (Fig. 16)

Fill the machine tanks with detergent (Fig. 14) taking
care to dilute it according to the instructions. To fa-

can be removed from their housings.
ADDITION OF DETERGENT
Winder kit
The rotation sense for the winding of the high pres-
sure hose is only permitted in a clockwise direction.
17). It is possible to prevent rotation by using the
lever (1) situated on the back of the handle (Fig. 18)
- Disconnect water supply hose from machine and
water supply mains.
Should the power cable be damaged, it must be
replaced by a cable or a set of special cables avai-
lable from the manufacturer or its assistance service.
The pins and joints of the connection cables of the
electrical system must be protected against accidental
water sprays.
Cleaning/inspecting the strainer
2- Fig.19) in the machine water
inlet connection by removing the inlet connector
(1). The strainer (2- Fig.19) can be easily removed
with longnose pliers. Rinse and replace. If damaged
replace.Never use the pressure washer without the
straineror a damaged strainer.
STORAGE
Store the appliance in premises protected against
freezing conditions.
If freeze protection is not guaranteed, suction a
glycol based anti-freeze into the pump, as for cars
- Immerse the water pipe into the container of anti-
freeze
- Immerse the gun without the sprayer nozzle into
the same container
- Insert the appliance with open gun
- Activate the gun until an even jet is obtained.
Store the rest of the anti-freeze in a closed container.
REGULATING PRESSURE
This chapter concerns only those models pro-
vided with the “pressure regulating” device.

to adjust the working pressure. When knob C is
turned in an anti-clockwise direction (B) (minimum),
the working pressure is reduced.

17
Before starting any work the machine, unplug the power cable, turn off the water supply and actuate the
spray gun until the pressure has been relieved completely.
11 TROUBLESHOOTING
Fault Cause 
 (' Turn on water supply
& 
pump supply tube.
Motor hums when switched on,
but does not start ' Check electrical connection
) On switching on the machine,
engage the gun
+*,
 - sion lead, see “Connect machine
to power supply”
Motor will not start when switched
on #')./ Check plug, cable and switch
 Resert mains fuse
Motor stops '
 Check that power supply matches appliance voltage, wait
3 minutes, then switch machine
on again
The detergent fails to come out +0 Clean the detergent spray nozzle
element
Jet is ineffective, ragged unste-
ady +  Clean the high pressure nozzle.
)0
') Adjust selector sleeve

18
INDEX
1Prin
de construction pag. 18
2Instructions generales de securite pag. 18
3Montage pag. 19
4Branchement du tube
d’alimentation d’eau pag. 20
5Branchement du tube
a haute pression pag. 20
6Branchement electrique
de l’appareil pag. 20
7Mise en route de l’appareil pag. 20
8Arrêt de l’appareil pag. 20
9Accessoires pag. 20
10 Entretien et reparations pag. 21
11 Anomalies de fonctionnement et remedes
pag. 22
1 PRINCIPAUX COMPOSANTS DE CON-
STRUCTION
11
22122
22,22
2 INSTRUCTIONS GENERALES DE SECU-
RITE
1) Manche
2) Interrupteur général
3) Régulateur du détergent
4) Manomètre (optional)
5) Raccord de robinet
6) Porte-câble
7) 
8) Levier d’enroulement du tuyau
9) Réservoir de détergent
10) Dispositif de sécurité du pistolet
11) Gâchette
12) Pistolet
13) Livret d’instructions
14) Raccord rapide de l’alimentation d’eau
15) Lance réglable
16) Tube à haute pression
Ne pas utiliser l’appareil à proximité de
personnes si celles-ci ne portent pas de
vêtements de protection.
Les jets à haute pression peuvent être
dangereux s’ils sont improprement uti-
lisés. Le jet ne doit jamais être dirigé vers
des personnes, des appareils électriques
sous tension, y compris l’appareil même. Ne pas diriger
vers soi ni vers quiconque, dans le but de nettoyer les
vêtements ou les chaussures.
La haute pression d’eau produite et le branche-
ment électrique peuvent être particulièrement
dangereux.
Avant de raccorder l’appareillage à la prise de
courant, contrôler que les données électriques
correspondent à celles du réseau d’alimentation

Lire attentivement les instructions
d’utilisation avant de mettre l’appareil
en marche pour la première fois.
Respecter les consignes de sécurité.
Niveaux de danger
Danger
Pour un risque imminent provoquant des
lésions graves ou la mort
Attention
Pour une situation de risque possible
susceptible de provoquer des lésions
graves ou la mort.
Attention
Pour une situation de risque possible
susceptible de provoquer des dommages
légers aux personnes ou aux biens.
L’appareil devra être utilisé uniquement par des
personnes dûment informées sur son utilisation et

d’instructions à disposition de tout utilisateur.
La nettoyeuse à eau réglée en usine et tous les di-
spositifs de sécurité contenus à l’intérieur de celle-ci
sont scellés. Il est interdit d’altérer leur réglage.

pourraient nuire à la sécurité personnelle.
La nettoyeuse à eau est considéré un appareil à

peut être cause de danger. Le branchement électri-

en mesure d’opérer dans le respect des normes
en vigueur (Norme IEC 60364-1) et conformément



constructeur ne peut être jugé responsable. L’instal-
lation électrique, à laquelle est relié l’appareil, doit
être réalisée en conformité avec les lois en vigueur
dans le pays de l’installation.
En cas d’utilisation de câbles de rallonge,
   
doivent avoir un degré de protection IPX5
au moins; l’utilisation de rallonges inappropriées

Ne pas utiliser de rallonges pour alimenter le net-
toyeur haute pression. Le nettoyeur haute pression
doit être branché au secteur par un interrupteur
omnipolaire avec une ouverture des contacts d’au
moins 3 mm et des caractéristiques électriques ap-
propriées à l’appareil. La présence d’un interrupteur
magnétothermique différentiel d’une sensibilité de
30 mA, en amont des prises d’alimentation ou dans
l’installation, est recommandée. Pour débrancher

-
teur omnipolaire sur l’installation.
Les nettoyeurs haute pression avec dispositif “Total

19
MISE EN ROUTE, COMPORTEMENT LORS DU
TRAVAIL
Ne pas faire fonctionner l’appareil
dans des locaux fermés.
La gâchette des pistolets à aspersion doit être douce
et retourner d’elle-même dans sa position initiale
après avoir été relâchée.
Contrôler les conditions de fonctionnement de
l’appareil avant toute opération.
Le câble électrique du réseau et la prise, le tube
à haute pression équipé du dispositif d’aspersion
et les dispositifs de sécurité sont particulièrement
importants.
    
éloignés de l’appareil lors de son fonctionnement.
Ne jamais nettoyer au jet d’eau
l’appareil lui-même ou d’autres
appareils électriques. Danger de
court-circuit !
Attention ! Risque d’explosion.
Ne pas vaporiser de liquide in-

HABILLEMENT ET EQUIPEMENT
Chausser des chaussures de
sécurité munies de semelles
antidérapantes.
Porter des lunettes de pro-
tection ou une visière, et des
vêtements de protection.
L’utilisation d’un bleu de travail est recommandée
-
tact involontaire avec le jet à haute pression.
DOMAINES D’APPLICATION
Le nettoyeur à haute pression est destiné au net-
toyage de véhicules, de machines, de conteneurs,
de façades, d’étables, d’écuries et à l’élimination de
la rouille sans produire de poussière ou d’étincelles.
Lors du nettoyage, faire attention à ne pas disperser
dans l’environnement des substances dangereuses

huile).
Observer scrupuleusement les dispositions relatives
à l’évacuation des déchets.
Ne pas traiter les surfaces d’amiante-ciment avec
le jet sous pression ou le jet de vapeur. Avec la sa-



de la surface traitée avec le jet ou à la vapeur.
Ne pas nettoyer de composants délicats en caou-
tchouc, en tissu et similaires avec le jet à pointeau.
Lors du nettoyage au jet plat à haute pression, tenir
le gicleur à une distance minimale de 15 cm.
stop” sont éteints quand l’interrupteur om-
nipolaire est en position “O” ou quand la

Quand le système Total Stop est actif, la machine
n’est pas éteinte bien qu’elle le semble; elle ne peut
être considérée comme sûre avant qu’elle n’ait été

Mettre l’appareil en marche seulement si aucun com-
posant ne présente de défauts. Contrôler, avant tout,
le câble de branchement au réseau électrique, le tube
à haute pression, le dispositif d’aspersion et le capot.
Ne pas piétiner le tube à haute pression ; ne pas le
tirer, le plier ou le tordre. Ne pas déplacer l’appareil
en le tirant par le tube à haute pression. Ne jamais

mais le remplacer immédiatement avec une pièce
de rechange d’origine. Le tube à haute pression
doit être homologué pour la surpression de service
admise par l’appareil. La surpression de fonction et

de fabrication sont imprimées sur le revêtement du
tube à haute pression.
ATTENTION: Cet appareil a été projeté pour être uti-
lisé avec du détergent conseillé par le constructeur.
L’usage d’autres détergents ou produits chimiques,
peut compromettre la sécurité de l’appareil. Utiliser
uniquement des détergents faiblement alcalins (ph 9,1
solution à 1%) et biodégradables à plus de 90%. Pour

dispositions de chaque pays. Le constructeur ne
peut pas être tenu pour responsable des éventuels

dus à des utilisations impropres, erronées ou incon-

indications mentionnées ci-dessus. L’appareil n’est
pas destiné à être utilisé par des personnes (enfants
-

connaissance, à moins qu’elle ne puissent compter
sur l’aide d’une personne responsable de leur sécu-
rité assurant leur surveillance et leur fournissant des
instructions sur l’utilisation de l’appareil. Surveiller
les enfants pour s’assurer qu’ils ne jouent pas avec
-
bles, des accessoires et des raccords préconisés
par le constructeur. Ne pas utiliser l’appareil si le
câble d’alimentation ou des composants, tels les tu-
bes ou les raccords, présentent des dé tériorations.
La machine ne doit être déplacée qu‘à l’aide de la
poignée (ne pas essayer de déplacer la machine en

Avant de pouvoir fonctionner, il faut que la ma-
chine soit stable sur une surface d’appui plane et
horizontale.
NOTA BENE:
rechange d’origine.

20
6 BRANCHEMENT ELECTRIQUE DE L’AP-
PAREIL
- Appuyer sur le bouton-poussoir, signalé par un I,
de l’interrupteur (Fig. 10 - ON).
-Orienter le pistolet à jet sur l’objet à nettoyer
– jamais en direction des personnes!
- Appuyer sur le cran d’arrêt (1Fig.11) - le pistolet
est débloqué.
- Orienter la lance vers le bas. (Fig. 9).
- Appuyer à fond sur la gâchette (2Fig.11).
Brancher le réseau hydrique au raccord
à l’aide d’un tuyau propre en contrôlant
si la pression minimum est bien de 1,5

débit minimum de 7 l./min.
- Brancher le tube (Ø min.1/2”) d’alimentation d’eau
au réseau (Fig.4).
- Visser le raccord mâle (1- Fig. 5) sur la prise d’a-
limentation d’eau (2); insérer le raccord femelle à
enclenchement du tuyau (3) sur le raccord mâle.
5 BRANCHEMENT DU TUBE A HAUTE
PRESSION
Dérouler le tuyau haute pression du dévidoir (Fig.6).
Visser le tuyau à haute pression sur le pistolet (Fig. 7).
Montage du dispositif d’aspersion du détergent
      a bague du pistolet
(Fig.8).
4 BRANCHEMENT DU TUBE D’ALIMENTA-
TION D’EAU
9ACCESSOIRES
8 ARRÊT DE L’APPAREIL
- Appuyer sur le bouton-poussoir, signalé par un
O, de l’interrupteur (Fig. 10 - OFF).
- Fermer le robinet d’eau.
- Actionner le pistolet jusqu’à ce que l’eau ne goutte
plus de la lance (l’appareil est alors sans pression).
- Relâcher la gâchette.
- Actionner le cran d’arrêt du pistolet (1Fig. 11).
Le pistolet est bloqué empêchant ainsi l’insertion.
- Débrancher la prise de courant.
Débrancher le tube d’alimentation en eau de
l’appareil et de la conduite d’eau.
LANCE VARIABLE
La lance variable (12-Fig.1) peut être réglée de
manière continue en tournant la douille de réglage,
elle passe de jet à pointeau (Fig.12) à jet plat ou
inversement. Il peut également être utilisé soit en
basse pression, soit en haute pression, en déplaçant
la tête dans le sens longitudinal en fonction de la
13).
La tension du réseau et celle de service doivent

l’appareil).
Insérer la prise dans une prise de courant installée


minimales de chaque câble.
Placer les rallonges de façon à conserver la classe
de protection de l’appareil :
Tension Longueur Section
V câble m mm²
230 jusqu’à 20 1,5
230 de 20 à 50 2,5
7 MISE EN ROUTE DE L’APPAREIL
Faire fonctionner l’appareil en position
verticale (Fig. 9) et uniquement après
avoir relié le tube de l’alimentation d’eau
et ouvert le robinet.
3 MONTAGE
Monter le porte-câble (Fig.2) sur la poignée. Bien ap-
puyer sur le porte-câble pour qu’il s’encliquette bien.
Monter la manivelle sur le dévidoirà l’aidede la vis
jointe (Fig.3).
Avant toute intervention sur
l’appareil, débrancher la prise
de courant.
Contrôler que, dans la zone de ventilation du moteur,

Ne pas couvrir l’appareil, de manière à assurer une

Positionner le nettoyeur à haute pression à la plus
grande distance possible de l’objet à nettoyer.
Ne pas endommager le câble de branchement au
réseau en le piétinant, en l’écrasant, en le tirant, etc.
Ne pas débrancher la prise en tirant sur le câble de
branchement.
Ne toucher la prise et le câble de branchement au
réseau électrique qu’avec les mains sèches.

de pouvoir bien absorber la force de réaction et
le couple supplémentaire qui se forme lorsque le
dispositif d’aspersion et la lance forment un angle.

-
mentations en vigueur, l’appareil ne doit ja-
mais être utilisé sans disjoncteur de réseau
sur le réseau d’alimentation en eau potable.
Utiliser un disjoncteur de réseau approprié
selon la norme EN 12729 type BA.
L’eau qui passe à travers un séparateur de système
n’est pas classée comme eau potable.
