IPC Mistral-E PW-E101 User manual

MANUALE ISTRUZIONI
INSTRUCTIONS MANUAL
MANUEL D’ INSTRUCTIONS
BEDIENUNGSANLEITUNG
MANUAL DE INSTRUCCIONES
MANUAL DE INSTRUÇÕES
  
IDROPULITRICE ACQUA CALDA
HOT WATER CLEANER
NETTOYEUR EAU CHAUDE
HEISSWASSERHOCHDRUCKREINIGER
HIDROLIMPIADORA POR AGUA CALIENTE
MÁQUINA DE LAVAR COM ÁGUA QUENTE
      
PW-E101 Mistral-E
Mod. D 1710P 12 T - D 1712P 24 T - D 1712P 36 T

F - INDEX Page
Préparation 29
Description des symboles 30
Préface 31
Instructions générales pour l’ installation
et l’ utilisation 31
Emplois de l’ appareil 34
GB - CONTENTS Pag.
Preparation 16
Description of symbols 17
Introduction 18
General warnings for installation and use 18
Intended use 21
Preliminary operations 21
I - INDICE Pag.
Preparazione 3
Descrizione simboli 4
Prefazione 5
Avvertenze generali di installazione ed uso 5
Destinazione d’ uso 8
D - INHALT Seite
Vorbereitung 42
Beschreibung der Symbole 43
Vorwort 44
Allgemeine Installierungs- und
Benutzungsbedingungen 44
Benutzungsweck 47
Vorbereitende Schritte 47
E - INDICE Pág.
Preparación 55
Descripción de los símbolos 56
Prefacion 57
Advertencias generales de instalación y
de uso 57
Aplicaciones 60
P - ÍNDICE Pág.
Preparação 68
Descrição dos símbolos 69
Prefácio 70
Advertências gerais de instalação e
utilização 70
Destino de emprego 73
Operazioni preliminari 8
Uso 10
Consigli per l’ uso dei detergenti 11
Manutenzione 11
Accantonamento 13
Rottamazione 13
Inconvenienti e rimedi 14
Use 23
Advise on using detergents 24
Maintenance 24
Periods of inactivity 26
Scrapping 26
Trouble-shooting 27
Opérations préliminaires 34
Utilisation 36
Conseil pour l’ emploi des détergents 37
Entretien 37
Rangement 39
Mise au rebut 39
Pannes et remèdes 40
Benutzung 49
Ratschläge zur Verwendung von
Waschmitteln 50
Instandhaltung 50
Abstellen 52
Verschrottung 52
Störungen und entsprechende Lösungen 53
Operaciones preliminares 60
Uso 62
Consejos para el uso de detergentes 63
Manutención 63
Almacenamiento 65
Desguace 65
Inconvenientes y remedios 66
Operações preliminares 73
Utilização 75
Conselhos para a utilização de detergentes 76
Manutenção 76
Inactividade 78
Demolição 78
Problemas e soluções 79
RS - ОГЛАВЛЕНИЕ   Стр.
Подготовка   81
Символьныеобозначения  82
Введение    83
Общиеправилаустановкииэксплуатации 83
Предназначение   86
Предварительныеоперации  86
Эксплуатация   89
Рекомендациипоиспользованиюмоющих
средств    89
Хранение    91
Утилизация   91
Неисправностииихустранение  92

Italiano
- 3 -
Complimenti! Desideriamo ringraziarLa
per l'acquisto di questa idropulitrice, Lei ha dimostrato di non accettare compromessi: Lei vuole il meglio.
Abbiamo preparato questo manuale per consentirLe di apprezzare appieno le qualità e le elevate prestazioni che questa idro-
pulitriceLeo󰀨re.
Le raccomandiamo di leggerlo in tutte le sue parti prima dell'utilizzo.
Il marchio CE sulla Sua idropulitrice, dimostra la conformità del prodotto alle Normative Europee in ambito di Sicurezza.
Le proponiamo inoltre una vasta gamma di macchine per la pulizia quali:
ASPIRATORI, LAVASCIUGA PAVIMENTI, MOTOSPAZZATRICI nonché una completa gamma di ACCESSORI, PRODOTTI
CHIMICI DETERGENTI adattiperlapuliziadiognitipodisupercie.
Chieda al Suo Rivenditore il catalogo completo dei nostri prodotti.
PREPARAZIONE DELL' IDROPULITRICE
Continuare la lettura del presente libretto senza collegare l' idropulitrice alla rete elettrica ed idrica.
Montaggio della lancia
Collegamento idrico. Collegamento elettrico.
Montaggio della lancia
ISTRUZIONI ORIGINALI
Il testo è stato attentamente controllato tuttavia, eventuali errori di stampa dovranno essere comunicati al costruttore
Si riserva inoltre allo scopo di migliorare il prodotto, il diritto di apportare modiche per l' aggiornamento
di questa pubblicazione senza preavviso.
E' inoltre vietata qualsiasi riproduzione, anche parziale del presente libretto, senza l'autorizzazione del costruttore.
30 mA
AA
B
C

Italiano
- 4 -
DESCRIZIONE SIMBOLI SULL' IDROPULITRICE
ACCENSIONE MOTORE
POMPA.
ACCENSIONE SISTEMA
RISCALDAMENTO.
REGOLAZIONE TEMPERA-
TURA ACQUA.
INDICAZIONE ANOMALIE.
SCADENZA INTERVALLO
MANUTENZIONE PRO-
GRAMMATA.
PRODOTTO CHIMICO
(DETERGENTE).
ANTICALCARE.
NON DIRIGERE IL GETTO
CONTRO PERSONE,
ANIMALI, PRESE DI COR-
RENTE SULLA MACCHINA
STESSA.
PRESENZA RETE
ATTENZIONE PERICOLO
DI FOLGORAZIONE
MESSA A TERRA
INGRESSO ACQUA
USCITA ACQUA

Italiano
- 5 -
CLASSIFICAZIONE
L’utentedeverispettarele condizioni di utilizzodell'idropulitrice
previstedalle Norme,inparticolare deveattenersialla descritta
classicazione:
L'idropulitriceainidellaprotezionecontrolascossaelettrica
è un apparecchio di Classe I.
L’idropulitrice viene regolata in fabbrica e tutti i dispositivi di
sicurezza in essa contenuti sono sigillati. E’ vietato alterare
la loro regolazione.
L’idropulitrice ad acqua calda, per il riscaldamento dell’acqua
utilizza un sistema di resistenze elettriche.
L’idropulitrice deve essere sempre utilizzata su un terreno con-
sistente e in piano, inoltre non deve essere spostata durante
il suo funzionamento o quando allacciata alla rete elettrica. L'
idropulitrice viene considerata apparecchio ad installazione
ssa.Ilnonrispettodiquestaprescrizionepuóesserecausa
di pericolo.
L’idropulitrice non deve essere utilizzata in presenza di at-
mosfera corrosiva o potenzialmente esplosive (vapori o gas).
NORME GENERALI DI
SICUREZZA PER L’USO DELLE
IDROPULITRICI
Attenzione
- L’allacciamento elettrico deve essere
e󰀨ettuato da tecnici qualicati in grado di
operare nel rispetto delle norme vigenti
(attenersi a quanto previsto dalla Norma
IEC 60364-1) e in accordo alle istruzioni del
costruttore. Un errato allacciamento può
causare danni a persone, animali o cose ,
nei confronti dei quali il costruttore non puó
essere considerato responsabile.
Le idropulitrici con potenza inferiore a 3 kW
sono dotate di spina per il collegamento alla
reteelettrica.Inquestocasovericarechela
portata elettrica dell’impianto e delle prese
di corrente siano adeguate alla potenza
massima dell’apparecchio indicata in targa
(kW).Incasodidubbiorivolgersiapersonale
professionalmentequalicato.
In caso di incompatibilità tra la presa e la
spina dell’apparecchio, fare sostituire la
presa con altra di tipo adatto da personale
professionalmentequalicato.
- Prima di collegare l’idropulitrice accertarsi
che i dati di targa siano rispondenti a quelli
della rete di distribuzione elettrica.
- Non utilizzare prolunghe per alimentare
l’idropulitrice. Se si utilizzano prolunghe,
spina e presa devono essere a tenuta
stagna. Prolunghe inadeguate possono
essere pericolose.
- La sicurezza elettrica dell' idropulitrice è
assicurata soltanto quando la stessa è cor-
rettamentecollegataadune󰀩caceimpianto
di messa a terra come previsto dalle vigenti
norme di sicurezza elettrica (attenersi a
quanto previsto dalla Norma IEC 60364-1).
E’necessariovericarequestofondamenta-
CLASSIFICAZIONE DEI RISCHI:
Pericolo
Per un rischio imminente che può determinare lesioni gravi
o mortali
Attenzione
Perunasituazionedirischiopossibilechepotrebbedeterminare
lesioni gravi
Importante
Perunasituazionedirischiopossibilechepotrebbedeterminare
lesioni leggere a persone o cose.
PREFAZIONE
Attenzione
Il presente libretto deve essere letto prima di procedere alla
installazione, messa in funzione e utilizzo dell'idropulitrice.
Il presente libretto costituisce parte integrante del prodotto.
Leggere attentamente le avvertenze ed istruzioni contenute
nel presente libretto in quanto forniscono importanti indicazioni
riguardantilaSICUREZZAD'USOeMANUTENZIONEfacendo
particolare attenzione alle norme generali di sicurezza.
CONSERVARE CON CURA QUESTO LIBRETTO
PER OGNI ULTERIORE CONSULTAZIONE.
Attenzione
Il contenuto del presente libretto deve essere portato a
conoscenzadell’utilizzatoredell’idropulitriceedichie󰀨ettua
le operazioni di manutenzione ordinaria.
!
!
!
!
!

Italiano
- 6 -
le requisito di sicurezza , in caso di dubbio,
richiedere un controllo accurato dell’impian-
to da parte di personale professionalmente
qualicato.
Ilcostruttore non può essere considerato re-
sponsabile per eventuali danni causati dalla
mancanza di messa a terra dell’impianto.
- L’idropulitrice deve essere collegata alla
rete di alimentazione elettrica mediante
interruttore omnipolare con apertura dei
contatti di almeno 3 mm e caratteristiche
elettriche idonee all’apparecchio. (questo
requisito non è applicabile alle idropulitrici
provviste di spina con potenza inferiore a
3 kW).
Si raccomanda che la rete di alimentazione
elettricaincludauninterruttoredi󰀨erenziale
cheinterrompa l'alimentazioneselacorren-
te verso terra supera i 30mA per 30 ms, o
undispositivocheverichiilcircuitoditerra.
- L’ idropulitrice è disinserita dalla rete di
alimentazione elettrica solo staccando la
spina o spegnendo l’interruttore omnipolare
sull’impianto.
- Il non rispetto di quanto sopra libera il
costruttore da ogni responsabilità e rappre-
senta uso negligente del prodotto.
L’ idropulitrice viene considerata apparec-
chioadinstallazionessa.
- Le idropulitrici con dispositivo "Total stop"
devono considerarsi spente con interruttore
omnipolare in posizione "O" o con la spina
scollegata dalla presa di corrente.
- L' idropulitrice deve funzionare con sor-
veglianza. Quando si abbandona l’ idropu-
litrice, anche temporaneamente, bisogna
spegnerla, intervenendo sull’ interruttore
omnipolare o staccando la spina dalla presa
di corrente.
- L' idropulitrice non è destinata ad essere
utilizzata da bambini, adolescenti, persone
con ridotte capacità siche, sensoriali o
mentali, in stato di ebrezza, con mancanza
di esperienza e conoscenza.
L' operatore deve essere portato a cono-
scenza delle istruzioni sull'uso dell' appa-
recchio da una persona responsabile della
loro sicurezza.
Ibambinidevonoesseresorvegliatiperassi-
curarsi che non giochino con l' idropluitrice.
-Utilizzaresolamenteaccessorioriginaliche
o󰀨ronogaranziadiunfunzionamentosicuro
dell'apparecchio.
-Iltuboessibiledicollegamentotralancia
e idropulitrice non deve essere danneggia-
to. In caso di danneggiamento sostituirlo
immediatamente. Il tubo deve riportare la
pressione ammessa, la data di produzione,
e la casa produttrice.
- Tubi, giunti e accoppiamenti per alta pres-
sionesonoimportantiainidellasicurezza
dell'idropulitrice.Utilizzaresolamentericam-
bi originali approvati dal costruttore.
- Non utilizzare l'idropulitrice quando sono
presenti persone e/o animali nel suo raggio
d'azione.
- I getti ad alta pressione possono essere
pericolosi se soggetti ad uso non corretto. Il
gettonon deve esserediretto verso persone
e/o animali, apparecchiature elettriche o
verso l'apparecchio stesso.
- Il getto d'acqua in alta pressione genera

Italiano
- 7 -
una forza di reazione sulla lancia. Tenere
ben salde le impugnature della lancia.
- L'utilizzo della idropulitrice deve essere
valutato in funzione del tipo di lavaggio che
deveesseree󰀨ettuato.
Proteggersi contro l'eiezione di corpi solidi
o sostanze corrosive utilizzando indumenti
protettivi adeguati.
- L’utilizzo della idropulitrice deve essere
valutato in funzione della zona nella quale si
e󰀨ettuaillavaggio.(es.:industriealimentari,
industrie farmaceutiche, ecc.)
Dovrannoessererispettatelerelativenorme
e condizioni di sicurezza.
- Questo apparecchio è stato progettato per
essere usato con detergenti forniti o consi-
gliati dal costruttore. L'uso di altri detergenti
osostanzechimichepuòinuiresullasicu-
rezza dell'apparecchio.
- Durante l'uso, può formarsi nebbia polve-
rizzata. L'inalazione di nebbia polverizzata
può essere dannosa per la salute.
- Rischio di esplosione. Non spruzzare
liquidiinammabili.
- Il datore di lavoro deve e󰀨ettuare una
valutazionedelrischioalnedispecicare
le misure di protezione necessarie relative
alla formazione di nebbie polverizzate, a
seconda della supercie da pulire e del
suo ambiente. Le mascherine di protezione
classe FFP 2, equivalente o superiore sono
adatte per la protezione dall' inalazione di
nebbia polverizzata.
- Non dirigere il getto contro voi stessi o altri
per pulire indumenti o calzature.
- Durante l’uso è vietato bloccare il grilletto
(leva)dellalanciainposizionedierogazione.
-Primadie󰀨ettuarequalsiasioperazionedi
pulizia e/o manutenzione, separare l’idro-
pulitrice dalla rete di alimentazione elettrica
ed idrica.
- Periodicamente, almeno una volta all’an-
no,fare ispezionare idispositivi disicurezza
da un nostro centro di assistenza tecnica.
- Non utilizzare l’ idropulitrice con il cavo di
alimentazione danneggiato.
In caso di danneggiamento del cavo, per la
sua sostituzione, rivolgersi esclusivamente
ad un nostro centro di assistenza tecnica.
Il cavo di alimentazione non può essere
sostituito dall’utente.
- Il cavo di alimentazione elettrica non deve
mai essere in tensione meccanica ed il
suo percorso deve essere protetto contro
schiacciamenti accidentali.
- L'uso di qualsiasi apparecchio elettrico
comporta l'osservanza di alcune regole
fondamentali:
• non toccare l'apparecchio con mani o piedi
bagnati
• non usare l'apparecchio a piedi nudi o con
indumenti non adeguati
•nontirareil cavo di alimentazione ol'appa-
recchio stesso per staccare la spina dalla
presa di corrente.
(peridropulitrici con potenzainferiore ai 3kw
dotate di spina)
-Incasodiguastoe/odicattivofunzionamento
dell’idropulitrice spegnerla (scollegandola
dallaretedialimentazioneelettricamediante
l'interruttore omnipolare o scollegando
la spina dalla presa per idropulitrici con
potenza inferiore ai 3 kw, e idrica) e non
manometterla.
-Incasodiincidente,rivolgersiadunmedico
o al pronto soccorso.

Italiano
- 8 -
Laidropulitriceainidellaprotezionecon-
tro la scossa elettrica é un apparecchio di
Classe I.
Rivolgersi ad un nostro centro di assi-
stenza tecnica.
Il non rispetto di quanto sopra previsto,
libera il costruttore da ogni responsa-
bilità e rappresenta uso negligente del
prodotto.
ABBIGLIAMENTO ED EQUIPAGGIAMENTO
Calzare scarpe di sicurezza munite di suole
antisdrucciolo.
Indossare occhiali protettivi o visiera e l’abbi-
gliamento di sicurezza.
Si raccomanda l’uso della tuta da lavoro per ridurre il pericolo
di lesioni in caso di contatto involontario con il getto ad alta
pressione.
Lemisurediprotezionenecessarieperlenebbiepolverizzate,a
secondadellasuperciedapulireedelsuoambiente,possono
prevedere maschere respiratorie di classe FFP 2, equivalenti
o superiori.

Italiano
- 9 -
OPERAZIONI PRELIMINARI
DISIMBALLAGGIO
Dopo aver disimballato l'apparecchio assicurarsi dell'integrità
dell'idropulitrice.
In caso di dubbio non utilizzare l'idropulitrice.
Rivolgersi al proprio rivenditore.
Gli elementi dell'imballo (sacchetti, scatole, chiodi, ecc.) non
devono essere lasciati alla portata dei bambini in quanto po-
tenziali fonti di pericolo e devono essere smaltiti o conservati
nel rispetto delle normative ambientali nazionali.
MONTAGGIO DI PARTI STACCATE DELLA MACCHINA
La macchina viene assemblata dal costruttore per quanto
relativo alle sue parti fondamentali e di sicurezza.
Per motivi di imballaggio e trasporto alcuni elementi secondari
della idropulitrice vengono forniti smontati.
Saràcura dell'utente ilmontaggiodi queste partiinaccordoalle
istruzioni fornite in ogni kit di montaggio.
TARGHETTA DI IDENTIFICAZIONE:
Latarghettadiidenticazioneconleprincipalicaratteristiche
tecniche della vostra idropulitrice è posizionata sul carrello ed
è sempre visibile.
Attenzione
Assicurarsi all'atto di acquisto che il prodotto sia provvisto
di targhetta. In caso contrario avvertire immediatamente il
costruttore e/o il rivenditore.
Gli apparecchi sprovvisti di targhetta non devono essere
usati pena la decadanza di ogni responsabilità da parte del
costruttore. Prodotti sprovvisti di targhetta devono essere
ritenuti anonimi e potenzialmente pericolosi.
DESTINAZIONE D'USO
L'apparecchio è destinato esclusivamente alla pulizia di mac-
chine,veicoli,edici,utensiliesuperciingenereidoneead
essere trattate con getto di soluzione detergente ad alta pres-
sione compresa tra 25 a 250 bar. (360 - 3600 PSI) in ambito
professionale e commerciale.
Questo apparecchio è stato progettato per essere usato con
detergenti forniti o consigliati dal costruttore. L'uso di altri
detergenti o sostanze chimiche può inuire sulla sicurezza
dell'apparecchio.
Questo apparecchio dovrà essere destinato solo all'uso per il
quale è stato espressamente progettato.
Ogni altro uso è da considerarsi improprio e quindi irragio-
nevole.
Esempi di usi irragionevoli sono:
-Lavaggidisupercinonidoneeadesseretrattatecongetto
ad alta pressione.
- Lavaggio di Persone, animali, apparecchi elettrici e dell'ap-
parecchio stesso.
- Utilizzo di detergenti o sostanze chimiche non idonee.
- Bloccare il grilletto (leva) della lancia in posizione
di erogazione.
Il costruttore non può essere considerato responsabile per
eventuali danni derivati da usi impropri, erronei ed irragio-
nevoli.
Le idropulitrici in materia di sicurezza vengono costruite in
accordo alle norme vigenti.
!
FIG. 2
FIG. 1
RIEMPIMENTO DEL
SERBATOIO DETERGENTE
Attenzione
Scegliere fra la gamma dei
prodotti consigliati quello
adattoallavaggiodae󰀨ettuare
e diluirlo con acqua (fig.
1) secondo le prescrizioni
riportate sulla confezione del
prodotto.
Riempire la tanica detergente
conilprodottodiluito(g.2).
Richiedete al vostro rivendi-
tore il catalogo dei detergenti
che possono essere utilizzati
infunzione deltipo dilavaggio
da e󰀨ettuare e del tipo di di
superciedatrattare.
Dopo l'uso di un detergente il
circuito di aspirazione del de-
tergente deve essere risciac-
quato con acqua pulita.
!
ChemicChemic
ChemicalChemical
RIEMPIMENTO
DEL SERBATOIO
ANTICALCARE.
Riempire il serbatoio con
solzione anticalcare. Utiliz-
zare esclusivamente prodotti
consigliati dal costruttore
e/o dal rivenditore seguendo
scrupolosamente le istruzioni
riportate sulla confezione.
(Non disperdere il prodotto
anticalcare nell’ ambiente).
FIG. 3
Anti-ScaleAnti-Scale

Italiano
- 10 -
FIG. 6
FIG. 5
ALLACCIAMENTO ALLA RETE IDRICA
Collegareiltubodialimentazioneallarete(g.5A)ealraccordo
dellaidropulitrice(g.5B).
Vericarechelareteidricaforniscalaquantitàelapressione
d'acquasu󰀩cientialfunzionamentodellaidropulitrice200÷
ALLACCIAMENTO ALLA RETE DI ALIMENTAZIONE
ELETTRICA
L'allacciamentoallarete dell'idropulitrice, deveessereeseguito
datecniciqualicatiingradodioperarenelrispettodellenorme
e leggi vigenti.
Controllare che la tensione di rete disponibile sull'impianto
corrisponda alla tensione per cui è predisposta l' idropulitrice
rilevabiledallatarghettadiidenticazione.
Pericolo
- Il cavo elettrico deve essere protetto contro schiacciamenti
accidentali.
- Non utilizzare l'idropulitrice con il cavo di alimentazione
danneggiato.
-L'usodiqualsiasiapparecchioelettricocomportal'osservazione
di alcune regole fondamentali:
• non toccare l'apparecchio con mani o piedi bagnati
• non usare l'apparecchio a piedi nudi o con indumenti non
adeguati
• non tirare il cavo di alimentazione o l'apparecchio stesso per
staccare la spina dalla presa di corrente.
(per idropulitrici con potenza inferiore ai 3kw dotate di spina)
L'idropulitriceainidellaprotezionecontrolascossaelettrica
é un apparecchio di Classe I.
Il non rispetto di quanto sopra libera il costruttore da ogni
responsabilità e rappresenta uso negligente del prodotto.
!
DISPOSITIVI DI COMANDO E CONTROLLO
Attenzione
Prima dell' allacciamento alla rete di alimentazione idrica ed
elettrica è necessario conoscere la funzione dei dispositivi di
comando e controllo dell' idropulitrice.
E󰀨ettuare questa operazione seguendo quanto descritto nel
manualeistruzionifacendoriferimentoallegurerelative.
DISPOSITIVI DI SICUREZZA
I dispositivi di sicurezza servono alla protezione dell'utente e
dell’apparecchiatura, non devono essere manomessi o essere
utilizzati al di fuori della loro funzione.
Termostato di Sicurezza: Serve per proteggere l’ impianto
idraulico ad alta pressione in caso di otturazioni o surriscal-
damenti. Può essere ripristinabile manualmente o automati-
camente.

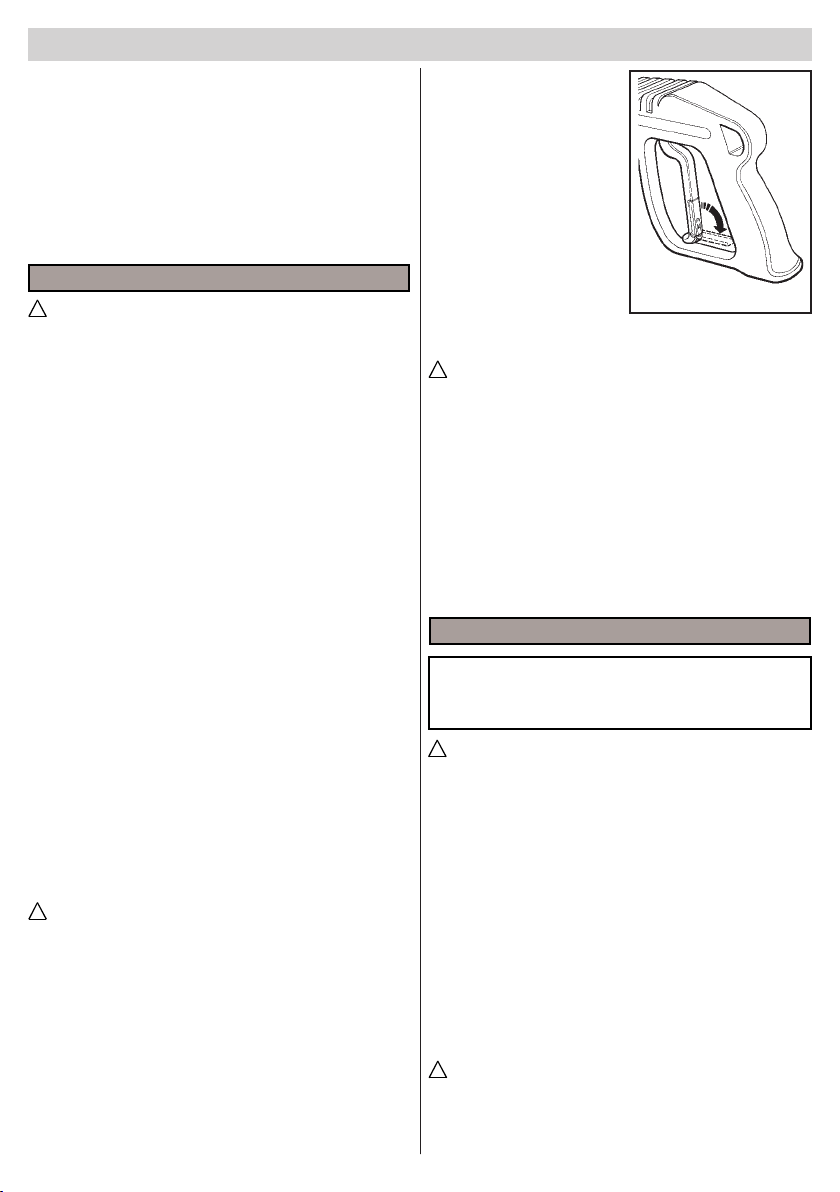

DispositivodiSicurezzapostosull’impugnaturalancia:Im-
pediscel’azionamentoinvolontariodellalevadell’impugnatura.
Protezione Termica: La protezione termica arresta la macchi-
na in caso di surriscaldamento termico del Motore Elettrico.
!
400kPa.(29÷58PSI).
Temperatura massima ac-
qua di alimentazione 50°C.
(122 °F).
Collegareiltuboaltapressione
allaidropulitrice(g.5C).ealla
lancia(g.6).
Pericolo.
L'idropulitrice deve funzio-
nare con acqua pulita.
Acque sporche o sabbiose,
prodotti chimici corrosivi,
diluenti provocano gravi
danni all'idropulitrice.
Pericolo
Nonaspiraremailiquidiconte-
nenti solventi o acidi allo stato
puro! Per es. benzina, diluenti
per vernici o gasolio. La neb-
bia polverizzata dalla lancia
è altamente infiammabile,
esplosiva e velenosa.
Il non rispetto di quanto
sopra libera il costruttore
da ogni responsabilità e
rappresenta uso negligente
del prodotto.
!
!
AA
B
C
TRASPORTO
Per movimentare l’ apparec-
chio, dopo averlo scollegato
dalla rete elettrica ed idrica,
sbloccare il freno di stazio-
namento posto sul lato della
macchina, e spingerlo per
mezzo dell’ apposito mani-
glione.
SOLLEVAMENTO CON
CARRELLO ELEVATORE
Per il sollevamento con
carrelloinlareleforchenegli
appositialloggiamenti.(g.4) FIG. 4
