ITW MBM GF465 User manual

GAS
GAZ
GÁS
FRIGGITRICE
MANUALE PER L’UTILIZZO
FRITEUSE
INSTRUCTIONS POUR LE FONCTIONNEMENT
FRITTEUSE
BEDIENUNGSANLEITUNG
FRYER
OPERATING INSTRUCTIONS
FREIDORA
MANUAL DE USO
07/2019 - Ed 3 - Cod. n°187972
IT
FR
DE
EN
ES
GF465
GF665

- 2 -
0.
IDENTIFICAZIONE DOCUMENTO - DOCUMENT IDENTIFICATION - IDENTIFICATION DU DOCUMENT
- IDENTIFICACIÓN DEL DOCUMENTO - DOKUMENT-KENNDATEN - IDENTIFICAÇÃO DO DOCUMEN-
TO - IDENTYFIKACJA DOKUMENTU DOCUMENTIDENTIFICATIE - ИДЕНТИФИКАЦИЯ ДОКУМЕНТА
- DOKUMENT IDENTIFIERING - DOKUMENTUM AZONOSÍTÁSA
THE PRESENT MANUAL IS PROPERTY OF THE MANUFACTURER. ANY REPRODUCTION, EVEN PARTIAL, IS PROHIBITED.
0.1
QUADRO NORMATIVO DI RIFERIMENTO - STANDARDS OF REFERENCE TABLEAU NOR-
MATIF DE REFERENCE - MARCO REGLAMENTARIO DE REFERENCIA - REFERENZNORMEN
- QUADRO NORMATIVO DE REFERÊNCIA - RAMY REGULACYJNE ODNIESIENIA - TABEL MET
NORMREFERENTIES - СПРАВОЧНЫЕ НОРМАТИВНЫЕ СТАНДАРТЫ - REGELVERK
CODICE DEL DOCUMENTO - DOCUMENT CODE - CODE DU DOCUMENT
CÓDIGO DEL DOCUMENTO - DOKUMENTNUMMER - CÓDIGO DO DOCUMENTO
KOD DOKUMENTU - DOCUMENTCODE - КОД ДОКУМЕНТА - DOKUMENTKOD:
EDIZIONE - EDITION - EDITION - EDICIÓN - AUSGABE - EDIÇÃO - WYDANIE - EDITIE - UTGÅVA :
TIPO DIDOCUMENTO-TYPE OFDOCUMENT -TYPE DEDOCUMENT -TIPO DEDOCUMENTO-DOKUMENTTYP
TIPO DE DOCUMENTO - TYP DOKUMENTU - DOCUMENTTYPE - ТИП ДОКУМЕНТА - TYPAV DOKUMENT:
M.U.
MODELLO - MODEL - MODÈLE - MODELO - MODELL - МОДЕЛЬ :
GAS - GAZ - GÁS
ANNO DI COSTRUZIONE - YEAR OF CONSTRUCTION - ANNÉE DE FABRICATION - AÑO
DE FABRICACIÓN - HERSTELLUNGSJAHR - ANO DE FABRICO - ROK PRODUKCJI -
BOUWJAAR - ГОД ИЗГОТОВЛЕНИЯ - TILLVERKNINGSÅR:
2019
CONFORMITÀ - CONFORMITY - CONFORMITÉ - DECLARACIÓN DE CONFORMIDAD - KONFORMITÄT -
CONFORMIDADE - ZGODNOŚĆ - CONFORMITEIT - HOPMATИBHOE СООТВЕТСТВИЕ - ÖVERENSSTÄMMELSE:
CE

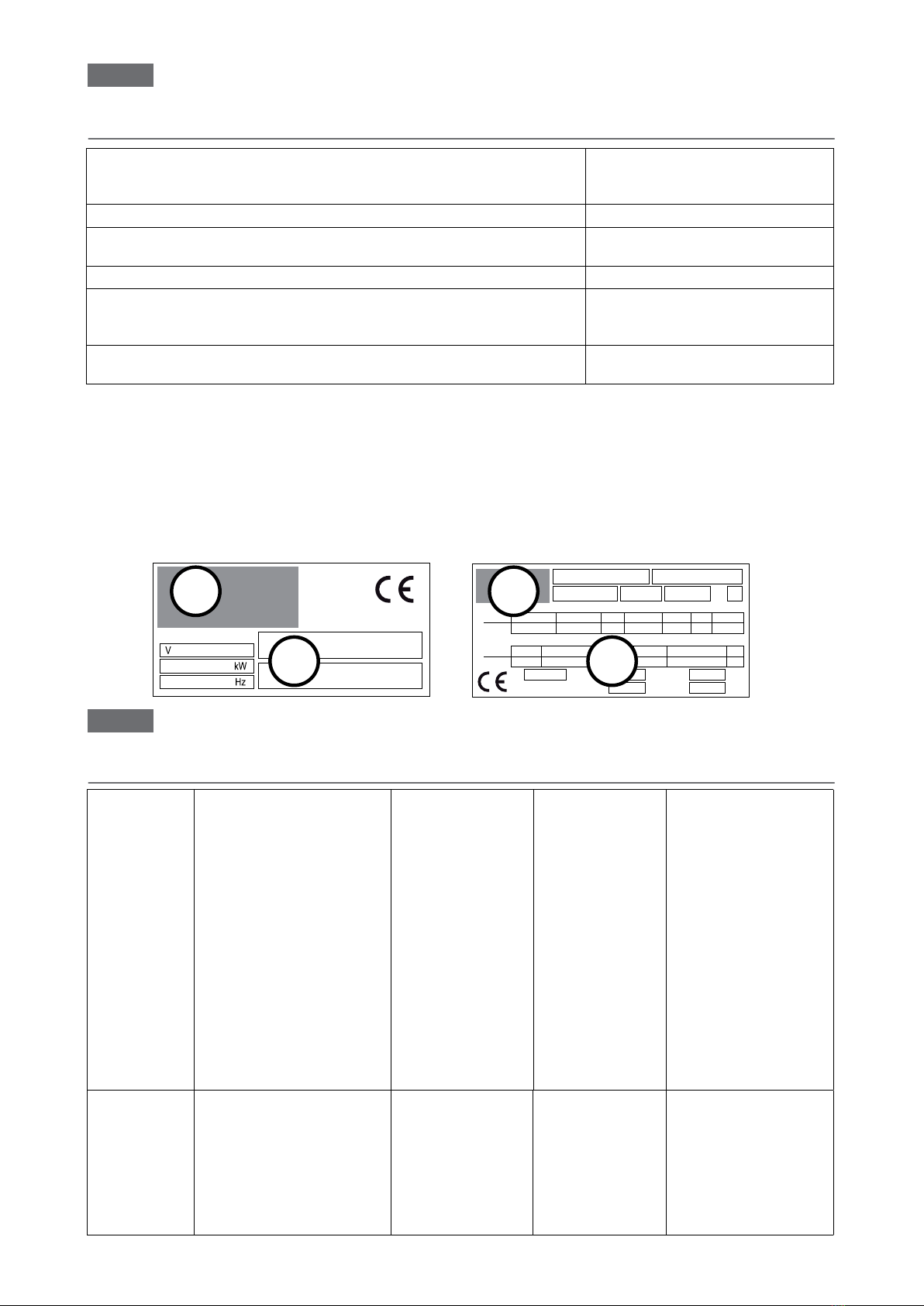

Targa di identicazione - Identication plate - Plaque d’identication - Placa de identicación - Typenschild - Placa de identicação -
Tabliczka identykacyjna - Identicatielabel - Паспортная табличка - Identieringsskylt.
A - Indirizzo Costruttore - Manufacturer’s Address - Adresse du Fabricant - Dirección del fabricante - Anschrift des Herstellers - Endereço do fabricante
- Adres Producenta - Adres Fabrikant - Адрес изготовителя - Tillverkarens adress.
B - Apparecchiatura Elettrica - Electrical Appliance - Appareil Electrique - Sistema eléctrico - Elektrogerät - Aparelhagem elétrica - Urządzenie
Elektryczne - Elektrisch Apparaat - Электрооборудование - Elektrisk utrustning.
C - Apparecchiatura Gas - Gas Appliance - Appareil à Gaz - Sistema de gas - Gasgerät - Aparelhagem a gás - Urządzenie Gazowe - Gasapparaat -
Газовое оборудование - Gas utrustning.
MODEL
MODELE
MODELLO
SERIAL NO.
NO. DE SERIE
NUM. DI SERIE
DR
MADE IN EU
COMMERCIAL
COOKING EQUIPMENT
EN203-1 0694 PIN.N° BL2792
∑ Qn
(Hi)
kW
kWHzV
G20
G25
m/h
m/h
Kg/h
Kg/h
SN° DRMod.
G30
G31
IT-GR-GB-ES-IE
II2H3+
20,29/37
Cat.
Pn (mbar)
REA 1523814 ITALY
REA 1523814 ITALY
Type
Cat.
Pn (mbar)
LU
II2H3+
20,29/37, 50/67
PT
II2E3P
20,37
PL
II2E+3+
20/25, 29/37
FR-BE
II2L3P
25,37, 50
NL
I3/BP
30
MT-CY
II2H3B/P
20,50
AT-CH
II2E3P
20,37, 50
NO-EE-LT-SK-SI-TR-HR-RO-CZ-MC
II2H3B/P
20,30
DE
II2ELL3B/P
20,20, 50
AL-IS-DK-FIO-SE-BG
II2H3B/P
20,30
LV
I2H
20
B
A A
C
Reg. (EC)
N. 1935/2004
(MOCA)
Regolamento 2016/426/CE
Regulation 2016/426 / EC
Règlement 2016/426 / CE
Reglamento 2016/426 / CE
Verordnung 2016/426 / EG
Regulamento 2016/426 / CE
Verordening 2016/426 / EG
Правило 2016/426 / ЕС
Rozporządzenie 2016/426 / WE
Förordning 2016/426 / EG
Forordning 2016/426 / EF
2016/426 / EK rendelet
Direttiva Bassa Tensione
2014/35/EU
Low Voltage Directive
2014/35/EU
Directive Basse Tension
2014/35/EU
Directiva de baja tensión
2014/35/EU
Niederspannungs-
richtlinie 2014/35/EU
Diretiva baixa tensão
2014/35/EU
Dyrektywa
Niskonapięciowa
2014/35/EU
Richtlijn lage Spanning
2014/35/EU
Lavspenningsdirektivet
2014/35/EU
Lågspänningsdirektivet
2014/35/EU
Direttiva EMC 2014/30/
EU
EMC Directive
2014/30/EU
Directive EMC
2014/30/EU
Directiva EMC
2014/30/EU
EMV-Richtlinie
2014/30/EU
Diretiva EMC 2014/30/
EU
Dyrektywa EMC
2014/30/EU
EMC Richtlijn 2014/30/
EU
EMC Direktivet
2014/30/EU
EMC direktivet
2014/30/EU
Smaltimento Apparecchiature
elettriche ed elettroniche
Waste electrical and electronic
equipment
Démantèlement des Appareils
électriques et électroniques
Desguace de equipos
eléctricos y electrónicos
Entsorgung elektrischer und
elektronischer Altgeräte
Eliminação das aparelhagens
elétricas e eletrónicas
Utylizacja odpadów
elektrycznych i
elektronicznych
Afgedankte Elektrische en
Elektronische Apparaten
Avhending av elektriske og
elektroniske apparater
Avyttring av elektriska och
elektroniska produkter
GAS-GÁS-GAZ
GAZOWY-
ГАЗ
ELETTRICO
ELECTRIC
ELECTRIQUE
ELÉCTRICO
ELEKTRISCH
ELÉTRICO
ELEKTRYCZNY
ЭЛЕКТРИЧECКАЯ
ELEKTRISK
EN 437 EN 203-1 EN 203-2 EN
203-3
DIRETTIVA 2011/65/EU
(ROHS II)
DIRETTIVA 2012/19/EU
(WEEE)
N° 187972
Rev. 3 - 07/2019

- 3 -
SOMMARIO
IL PRESENTE MANUALE È DI PROPRIETÀ DEL FABBRICANTE E OGNI RIPRODUZIONE ANCHE PARZIALE È VIETATA.
0. IDENTIFICAZIONE DOCUMENTO
0.1 QUADRO NORMATIVO DI RIFERIMENTO
1. INFORMAZIONI AGLI UTENTI
Prefazione - Scopo del documento - Come leggere il documento
Conservazione del documento - Destinatari - Programma di addestramento operatori
Predisposizioni a carico del cliente - Contenuto della fornitura - Destinazione d’uso
Condizioni limite di funzionamento ed ambientali consentite
Collaudo e garanzia - Autorizzazione
2. INFORMAZIONI GENERALI DI SICUREZZA
Prefazione - Obblighi - Divieti - Consigli - Raccomandazioni
Indicazioni sui rischi residui
Modalità operativa per odore di gas nell’ambiente
3. ISTRUZIONI PER L’USO
Ubicazione dei principali componenti
Modalità e funzione manopole tasti e indicatori luminosi
Descrizione dei modi di arresto
Arresto di emergenza
Arresto durante una fase della lavorazione
Messa in funzione per il primo avviamento
Pulizia al primo avviamento
Messa in funzione giornaliera
Messa fuori servizio giornaliera e prolungata nel tempo
Avviamento alla produzione
Carico Olio / Grasso nel vano cottura
Accensione / Spegnimento
Carico-Scarico del prodotto
Messa fuori servizio
Scarico olio combusto
4. MANUTENZIONE ORDINARIA
Obblighi - Divieti - Consigli - Raccomandazioni
Pulizia giornaliera
Pulizia per messa fuori servizio prolungata nel tempo
Tabella riepilogativa: competenze - intervento - frequenza
Sostituzione componenti più importanti
Troubleshooting
5. SMALTIMENTO
Messa fuori servizio e smantellamento dell’apparecchiatura
Smaltimento dei riuti

INFORMAZIONI AGLI UTENTI
4
IL PRESENTE MANUALE È DI PROPRIETÀ DEL FABBRICANTE E OGNI RIPRODUZIONE ANCHE PARZIALE È VIETATA.
- 4 -
1.
Prefazione
Istruzioni originali. Questo documento è stato realizzato dal costruttore nella propria lingua (Italiano). Le informa-
zioni riportate in questo documento sono ad uso esclusivo dell’operatore autorizzato all’utilizzo dell’apparecchiatu-
ra in oggetto. Gli operatori devono essere addestrati su tutti gli aspetti riguardanti il funzionamento e la sicurezza.
Particolari prescrizioni di sicurezza (Obbligo-Divieto-Pericolo) sono riportate nel capitolo specico dell’argomento
trattato. Il presente documento non può essere ceduto in visione a terzi senza autorizzazione scritta del costrutto-
re. Il testo non può essere usato in altri stampati senza autorizzazione scritta del costruttore. L’utilizzo di: Figure/
Immagini/Disegni/Schemi all’interno del documento, è puramente indicativo e può subire variazioni. Il costruttore
si riserva il diritto di apportare modiche esonerandosi dal comunicare sul proprio operato.
Queste istruzioni sono valide solo se il codice del paese/nazione appare sul dispositivo. Se il codice non appare
sul dispositivo, fare riferimento al manuale installazione per adattare il dispositivo alle condizioni in uso in quel
paese/nazione.
Scopo del documento
Ogni interazione tra l’operatore e l’apparecchiatura nell’intero ciclo di vita della stessa è stata attentamente ana-
lizzata sia in fase di progettazione che nella stesura del presente documento. E’ quindi nostra speranza che tale
documentazione possa agevolare nel mantenere l’efcienza caratteristica dell’apparecchiatura. Attenendosi scru-
polosamente alle indicazioni riportate, il rischio di infortuni sul lavoro e/o danni economici è minimizzato.
Come leggere il documento
Il documento è diviso in capitoli che radunano per argomenti tutte le informazioni necessarie per utilizzare l’appa-
recchiatura senza alcun rischio. All’interno di ogni capitolo esiste una suddivisione in paragra, ogni paragrafo può
avere delle puntualizzazioni titolate con un sotto titolo ed una descrizione.
Conservazione del documento
Il presente documento è parte integrante della fornitura iniziale, pertanto deve essere custodito ed opportunamen-
te utilizzato per tutta la vita operativa dell’apparecchiatura.
Destinatari
Il presente documento è strutturato ad uso esclusivo dell’operatore “Eterogeneo” (Operatore con limitate compe-
tenze e mansioni). Persona autorizzata e incaricata di far funzionare l’apparecchiatura con protezioni attive e in
grado di svolgere mansioni di manutenzione ordinaria (Pulizia dell’apparecchiatura).
Programma di addestramento operatori
Dietro specica richiesta dell’utilizzatore, è possibile effettuare un corso di addestramento per gli operatori addetti
all’uso dell’apparecchiatura, seguendo le modalità riportate nella conferma d’ordine.
In base alla richiesta potranno essere effettuati presso lo stabilimento del costruttore o dell’utilizzatore i corsi di
preparazione per:
• Operatore omogeneo addetto alla manutenzione elettrica/elettronica (Tecnico specializzato).
• Operatore omogeneo addetto alla manutenzione meccanica (Tecnico specializzato).
• Operatore eterogeneo addetto alla conduzione semplice (Conduttore - Utente nale).
Predisposizioni a carico del cliente
Fatti salvi eventuali accordi contrattuali diversi, sono normalmente a carico del cliente:
• predisposizioni dei locali (comprese opere murarie, fondazioni o canalizzazioni eventualmente richieste);
• pavimentazione in bolla perfettamente livellata anti sdrucciolo senza asperità;
• predisposizione del luogo di installazione e l’installazione stessa dell’apparecchiatura nel rispetto delle quote
indicate nel layout (piano di fondazione);
• predisposizione dei servizi ausiliari adeguati alle esigenze dell’impianto (rete elettrica, rete idrica, rete gas, rete
di scarico);
• predisposizione dell’impianto elettrico conforme alle disposizioni normative vigenti nel luogo d’installazione;
• illuminazione adeguata, conforme alle normative vigenti nel luogo d’installazione
• eventuali dispositivi di sicurezza a monte e a valle della linea di alimentazione di energia (interruttori differenziali,
impianti di messa a terra equipotenziale, valvole di sicurezza, ecc.) previsti dalla legislazione vigente nel paese
d’installazione;
• impianto di messa a terra conforme alle normative vigenti
• predisposizione se necessario (vedi speciche tecniche) di un impianto per l’addolcimento dell’acqua.
Contenuto della fornitura
• Apparecchiatura
• Coperchio/Coperchi
• Cestello metallico/Cestelli metallici
• Griglia supporto cestello
• Tubi e/o cavi per l’allacciamento alle fonti di energia (solo nei casi previsti indicati nella commessa di lavoro).
A seconda della commessa d’ordine il contenuto della fornitura può variare.

INFORMAZIONI AGLI UTENTI
5
IL PRESENTE MANUALE È DI PROPRIETÀ DEL FABBRICANTE E OGNI RIPRODUZIONE ANCHE PARZIALE È VIETATA.
- 5 -
1.
Destinazione d’uso
Questo dispositivo è stato progettato per l’uso professionale. L’utilizzo dell’apparecchiatura oggetto di questa
documentazione è da considerarsi “Uso Proprio” se adibito al trattamento per la cottura o la rigenerazione di
generi destinati ad uso alimentare, ogni altro uso è da considerarsi “Uso Improprio” e quindi pericoloso. L’appa-
recchiatura deve essere utilizzata nei termini previsti dichiarati nel contratto ed entro i limiti di portata prescritti
e riportati nei rispettivi paragra.
Utilizzare solo accessori e ricambi originali forniti dall’azienda costruttrice per il mantenimento delle
conformità normative.
Condizioni consentite per il funzionamento
L’apparecchiatura è stata progettata esclusivamente per funzionare all’interno di locali entro i limiti tecnici e di
portata prescritti. Al ne di ottenere il funzionamento ottimale e in condizioni di sicurezza è necessario rispettare
le seguenti indicazioni.
L’installazione dell’apparecchiatura deve avvenire in un luogo idoneo, ossia tale da permettere le normali ope-
razioni di conduzione e di manutenzione ordinaria e straordinaria. Occorre pertanto predisporre lo spazio ope-
rativo per eventuali interventi manutentivi in modo tale da non compromettere la sicurezza dell’operatore.
Il locale deve inoltre essere provvisto delle caratteristiche richieste per l’installazione quali:
• umidità relativa massima: 80%;
• temperatura minima dell’acqua di raffreddamento > + 10 °C;
• il pavimento deve essere anti sdrucciolo e l’apparecchitura posizionata perfettamente in piano;
• il locale deve avere un impianto di areazione e di illuminazione come prescritto dalle normative vigenti nel
paese dell’utilizzatore;
• il locale deve avere la predisposizione per lo scarico delle acque grigie, e deve avere interruttori e saraci-
nesche di blocco che escludano all’occorrenza ogni forma di alimentazione a monte dell’apparecchiatura;
• Le pareti/le superci immediatamente a ridosso/a contatto dell’apparecchiatura devono essere ignifughe
e/o isolate dalle possibili fonti di calore.
Collaudo e garanzia
Collaudo: l’apparecchiatura è stata collaudata dal costruttore durante le fasi di montaggio nella sede dello
stabilimento di produzione.
Tutti i certicati relativi al collaudo effettuato saranno consegnati al cliente su richiesta.
Garanzia: la garanzia è di 12 mesi dalla data di fatturazione copre le parti difettose, da sostituire e trasportare
a cura dell’acquirente. Le parti elettriche, gli accessori e qualsiasi altro oggetto asportabile non sono coperti
da garanzia.
I costi di manodopera relativi all’intervento dei tecnici autorizzati dal costruttore presso la sede del cliente, per
la rimozione di difetti in garanzia sono a carico del rivenditore, salvo i casi in cui la natura del difetto sia tale
da poter essere agevolmente rimossa sul posto da parte del cliente.
Sono esclusi dalla garanzia tutti gli utensili ed i materiali di consumo, eventualmente forniti dal costruttore
assieme alle macchine.
L’intervento di ordinaria manutenzione o per cause derivanti da errata installazione non è coperto da garanzia.
La garanzia è valida soltanto nei confronti dell’acquirente originario.
Il Costruttore si ritiene responsabile dell’apparecchiatura nella sua congurazione originale.
Il costruttore declina ogni responsabilità per uso improprio dell’apparecchiatura, per danni causati in seguito
ad operazioni non contemplate in questo manuale o non autorizzate preventivamente dal costruttore stesso.
La garanzia decade nei casi di:
• Danni provocati dal trasporto e/o dalla movimentazione, qualora si vericasse tale evento, è necessario che
il cliente informi il rivenditore ed il trasportatore via fax o RR e annoti sulle copie dei documenti di trasporto
quanto accaduto. Il tecnico specializzato ad installare l’apparecchio giudicherà in base al danno se può essere
effettuata l’installazione.
La garanzia inoltre decade in presenza di:
• Danni provocati da una errata installazione.
• Danni provocati da usura delle parti per uso improprio.
• Danni provocati da uso di ricambi non consigliati o non originali.
• Danni provocati da un’errata manutenzione e/o danni provocati dalla mancanza di manutenzione.
• Danni provocati da una non osservanza delle procedure descritte nel presente documento.
Autorizzazione
Per autorizzazione s’intende il permesso d’intraprendere un’attività inerente all’apparecchiatura.
L’autorizzazione è data da colui che è responsabile dell’apparecchiatura (costruttore, acquirente, rmatario,
concessionario e/o titolare del locale).

6
IL PRESENTE MANUALE È DI PROPRIETÀ DEL FABBRICANTE E OGNI RIPRODUZIONE ANCHE PARZIALE È VIETATA.
- 6 -
INFORMAZIONI GENERALI DI SICUREZZA
2.
Prefazione
Il manuale per l’utilizzo è stato realizzato per l’operatore “Eterogeneo” (Operatore con limi-
tate competenze e mansioni). Persona autorizzata e incaricata di far funzionare l’apparec-
chiatura con protezioni attive e in grado di svolgere mansioni di manutenzione ordinaria (per
es. Pulizia dell’apparecchiatura).
Gli operatori che usano l’apparecchiatura devono essere addestrati in tutti gli aspetti ri-
guardanti il funzionamento e la sicurezza. Quindi dovranno interagire utilizzando modi e
strumenti appropriati, rispettando le norme di sicurezza richieste e senza altro tipo d’inter-
vento al di fuori delle loro mansioni (vd cap. 4 - Tabella Riepilogativa).
Le informazioni riportate in questo documento non contemplano il trasporto, l’installazio-
ne, il cambio gas e la manutenzione straordinaria che dovranno essere eseguite da ope-
ratori tecnici autorizzati e qualicati al tipo d’intervento da eseguire.
L’operatore “Eterogeneo” destinatario di questa documentazione deve operare sull’appa-
recchiatura dopo che il tecnico preposto ha terminato l’installazione (trasporto ssaggio
allacciamenti elettrici, idrici, gas e di scarico).
Il presente documento non riguarda le informazioni su ogni modica o variazione di questa
apparecchiatura. Il costruttore si riserva il diritto di apportare modiche esonerandosi dal
comunicare sul proprio operato.
Obblighi - Divieti - Consigli - Raccomandazioni
Al ricevimento, aprire l’imballaggio della macchina vericare che la macchina e gli accessori
non abbiano subito danni durante il trasporto. In presenza di danni, segnalare tempestivamente
al trasportatore quanto rilevato e non procedere con l’installazione dell’apparecchiatura. Rivol-
gersi a personale qualicato ed autorizzato per segnalare il problema rilevato. Il costruttore non
è responsabile dei danni causati durante il trasporto.
Divieto di effettuare qualsiasi intervento a persone non autorizzate (inclusi bambini, disabili e
persone con ridotte capacità siche, sensoriali e mentali).
Divieto di effettuare qualsiasi intervento senza aver preso visione dell’intera documentazione.
Leggere le istruzioni prima di effettuare qualsiasi operazione.
Escludere ogni forma di alimentazione (elettrica - gas - idrica) a monte dell’apparecchiatu-
ra ogni qualvolta si debba operare in condizioni di sicurezza.
Indossare un equipaggiamento di protezione idoneo alle operazioni da effettuare. In meri-
to ai dispositivi di protezione individuali, la Comunità Europea ha emanato le direttive alle
quali gli operatori devono obbligatoriamente attenersi. Rumore aereo ≤ 70 dB
Non lasciare oggetti o materiale infiammabile in prossimità dell’apparecchiatura.
Non ostruire le aperture e/o feritoie di aspirazione o di smaltimento del calore.
Utilizzare le normative vigenti per lo smaltimento dei riuti speciali.
Nel caricare e scaricare il prodotto dall’apparecchiatura permane il rischio residuo di ustio-
ne, tale rischio può verificarsi venendo in contatto accidentale con: superfici, teglie, mate-
riale trattato.
Utilizzare i contenitori per la cottura in modo che durante la lavorazione del prodotto pos-
sano rimanere a vista dell’operatore. Contenitori con all’interno dei liquidi, possono duran-
te il trattamento di cottura tracimare creando una situazione di pericolo.
La mancata igiene dell’apparecchiatura porta al deterioramento precoce della stessa,
questa condizione ne condiziona il funzionamento e può creare delle situazioni di pericolo.
E’ assolutamente vietato manomettere o asportare targhette e pittogrammi applicati all’ap-
parecchiatura.
Conservare con cura il presente documento in modo che sia sempre disponibile a tutti gli
utilizzatori dell’apparecchiatura i quali potranno all’occorrenza prenderne visione.
I comandi dell’apparecchiatura possono essere azionati solo con le mani. I danni provocati
dall’impiego di oggetti appuntiti, affilati o simili faranno decadere qualsiasi diritto di garanzia.
Per minimizzare i pericoli di scosse e incendi, non collegare o scollegare l’unità con le
mani bagnate
Ogni qualvolta si debba accedere nell’area di cottura è importante ricordare che permane il
pericolo di ustione. E’ quindi obbligatorio adottare misure di protezione individuale adeguate

7
IL PRESENTE MANUALE È DI PROPRIETÀ DEL FABBRICANTE E OGNI RIPRODUZIONE ANCHE PARZIALE È VIETATA.
- 7 -
INFORMAZIONI GENERALI DI SICUREZZA
2.
Indicazione sui rischi residui
Pur avendo adottato regole di “buona tecnica di costruzione” e disposizioni legislative che regolamentano la
fabbricazione ed il commercio del prodotto stesso, rimangono tuttavia presenti dei “rischi residui” che, per natu-
ra stessa dell’apparecchiatura non è stato possibile eliminare. Tali rischi comprendono:
Rischio residuo di folgorazione:
Tale rischio sussiste nel caso si debba intervenire su dispositivi elettrici e/o elettronici in
presenza di tensione.
Rischio residuo di ustione:
Tale rischio sussiste nel caso si venga a contatto in modo accidentale con materiali ad alte
temperature.
Rischio residuo di ustione per fuoriuscita materiale:
Tale rischio sussiste nel caso si venga a contatto in modo accidentale con fuoriuscita di
materiali ad alte temperature. Contenitori troppo pieni di liquidi, o, di solidi che in fase di
riscaldamento cambiano morfologia (passando da uno stato solido ad uno liquido), posso-
no se utilizzati in modo scorretto essere causa di ustione. In fase di lavorazione i conteni-
tori utilizzati devono essere posizionati su livelli facilmente visibili.
Rischio residuo di schiacciamento arti:
Tale rischio sussiste nel caso si venga accidentalmente a contatto tra le parti in fase di
posizionamento, trasporto, stoccaggio, assemblaggio.
Rischio residuo di esplosione.Tale rischio sussiste con:
• presenza di odore di gas nell’ambiente;
• utilizzo dell’apparecchiatura in atmosfera contenente sostanze a rischio di esplosione;
• utilizzo di alimenti in contenitori chiusi (come ad esempio barattoli e scatolette), se questi
non sono adatti allo scopo;
• utilizzo con liquidi inammabili (come ad esempio alcool).
A
B C D
• Interrompere immediatamente l’alimentazione del gas
(Chiudere il rubinetto di rete particolare A).
• Areare immediatamente il locale.
• Non azionare nessun dispositivo elettrico nell’ambiente
(Particolare B-C-D).
• Non azionare nessun dispositivo che possa produrre
scintille o amme (Particolare B-C-D).
• Utilizzare un mezzo di comunicazione esterno all’am-
biente da dove si è vericato l’odore di gas per avvertire
gli enti proposti (azienda elettrica e/o vigili del fuoco).
In presenza di odore di gas nell’ambiente è obbligatorio attuare con la massima urgenza le
procedure descritte al seguito.
Modalità operativa per odore di gas nell’ambiente

8
IL PRESENTE MANUALE È DI PROPRIETÀ DEL FABBRICANTE E OGNI RIPRODUZIONE ANCHE PARZIALE È VIETATA.
- 8 -
ISTRUZIONI PER L’USO
5.
8- 8 -
3.
Ubicazione dei principali componenti
La disposizione delle gure è puramente indicativa e può
subire variazioni.
1. Coperchio
2. Cestello
3. Vano cottura
4. Fessura per il controllo della amma pilota
5. Gruppo di accensione (vedi Modalità e funzione
manopole tasti e indicatori luminosi).
6. Saracinesca di scarico olio dal vano di cottura
Modalità e funzione manopole tasti e indicatori luminosi
La disposizione dei tasti nelle gure è puramente indicativa e può subire variazioni.
Pulsante piezoelettrico (GAS). Esegue una sola funzione:
1. Premuto produce la scintilla d’accensione sulla amma pilota.
Manopola termostato (GAS). Esegue due diverse funzioni:
1. Immette gas nel circuito d’accensione del bruciatore.
2. Regolazione della temperatura.
Tasto spegnimento generale (GAS).
Premuto arresta l’afusso di gas alla amma pilota.
Tasto d’immissione gas amma pilota.
Premuto immette gas nel circuito d’accensione per la amma pilota.
1
2
3
4
5
6
7
8
5
1
2
3
4
5
6
7
8
6
4
2
1
3

9
IL PRESENTE MANUALE È DI PROPRIETÀ DEL FABBRICANTE E OGNI RIPRODUZIONE ANCHE PARZIALE È VIETATA.
- 9 -
ISTRUZIONI PER L’USO
5.
9- 9 -
3.
Descrizione dei modi di arresto
Nelle condizioni di arresto per anomalia di funzionamento e di emergenza è obbligatorio, nel caso
di imminente pericolo, chiudere tutti i dispositivi di blocco delle linee di alimentazione a monte
dell’apparecchiatura (Elettrica-Idrica-Gas).

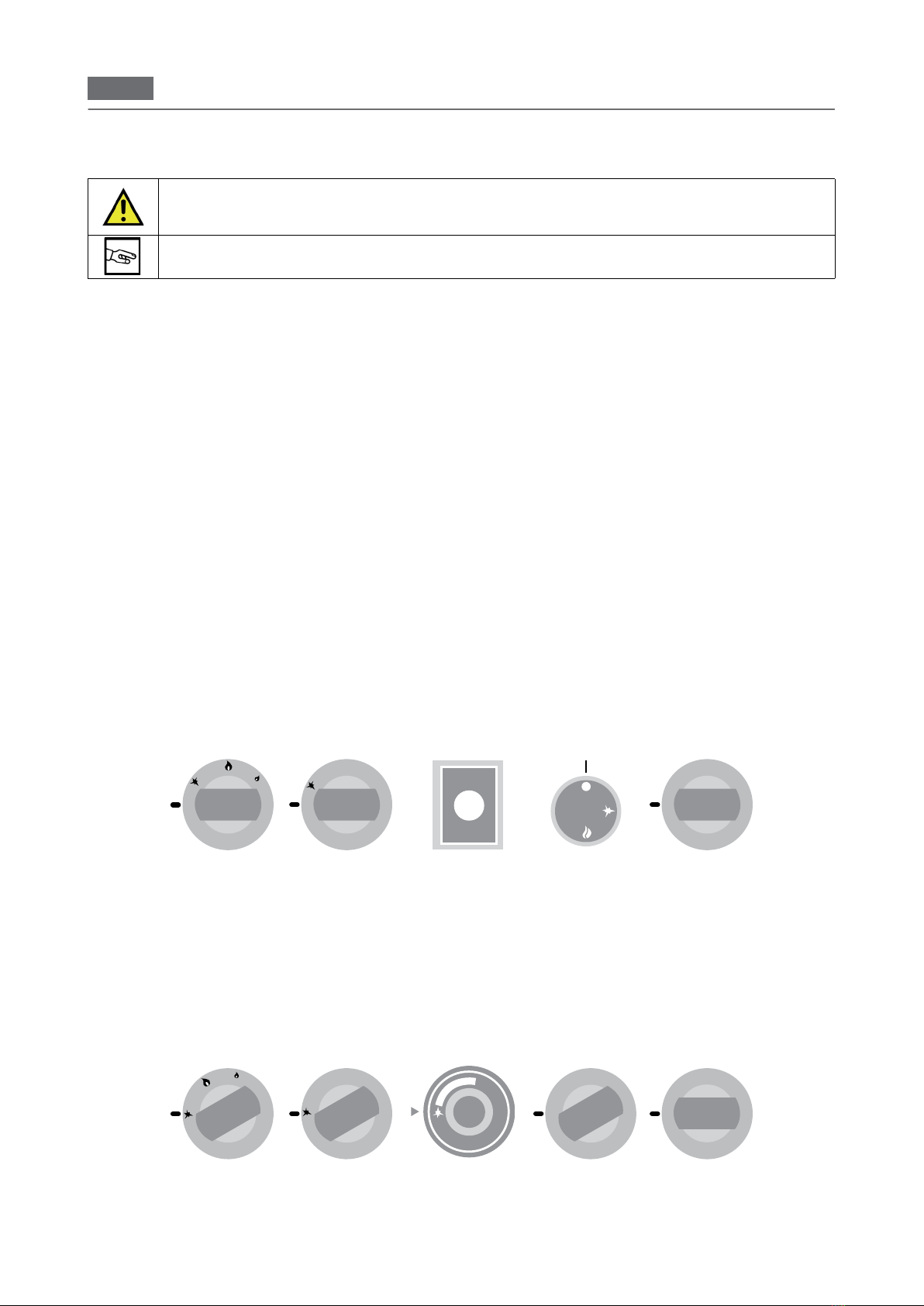

Il disegno illustra le varie posizioni che assumono le manopole durante l’arresto di emergenza (A1-
B1-C1-D1-E1) e l’arresto durante una fase della lavorazione (A2-B2-C2-D2-E2).
Arresto per anomalia di funzionamento
Termostato di sicurezza
Dotazione di serie sui seguenti modelli:
• Friggitrice (presente su tutti i modelli)
• Cuocipasta (solo su modello elettrico)
• Cucina (presente su tutti i modelli con forno elettrico)
• Frytop (presente su tutti i modelli elettrici)
• Induzione (presente su tutti i modelli)
• Vetro-ceramica (presente su tutti i modelli con forno elettrico)
Arresto: In situazioni o circostanze che possono risultare pericolose, il termostato di sicurezza interviene e
arresta automaticamente la generazione di calore. Il ciclo di produzione viene interrotto in attesa che venga
rimossa la causa dell’anomalia.
Riavvio: Dopo aver risolto l’inconveniente che ha generato l’entrata in funzione del termostato di sicurezza,
l’operatore tecnico autorizzato può riavviare il funzionamento dell’apparecchiatura per mezzo degli appositi
comandi.
Arresto di emergenza
In situazioni o circostanze che possono risultare pericolose, ruotare a seconda del modello la manopola in
posizione “Zero” (A-B-C-D-E-1). Vedi modalità e funzione manopole tasti e indicatori luminosi.
Arresto durante una fase della lavorazione
In situazioni o circostanze che necessitano l’arresto temporaneo della generazione di calore agire in questo modo:
• Apparecchiatura Gas: Ruotare le manopole in posizione piezoelettrica (A-B-C-2), la amma pilota rimane in
funzione mentre l’afusso di gas nel bruciatore si interrompe.
• Apparecchiatura Elettrica: Ruotare le manopole “D2-E2” in posizione “Zero” per arrestare la generazione di
calore.
(Vedi modalità e funzione manopole tasti e indicatori luminosi).
C1
A1
3
0
0
2
7
0
2
5
0
2
3
0
2
1
0
1
9
0
.
1
7
0
B1
1
E1D1
A2
3
0
0
2
7
0
2
5
0
2
3
0
2
1
0
1
9
0
.
1
7
0
B2
1
E2
3
0
0
2
7
0
2
5
0
2
3
0
2
1
0
1
9
0
.
1
7
0
D2C2
1
2
3
4
5
6
7
8

10
IL PRESENTE MANUALE È DI PROPRIETÀ DEL FABBRICANTE E OGNI RIPRODUZIONE ANCHE PARZIALE È VIETATA.
- 10 -
ISTRUZIONI PER L’USO
5.
10- 10 -
3.
Messa in funzione per il primo avviamento
L’apparecchiatura al primo avviamento e dopo un fermo prolungato nel tempo, deve essere
pulita accuratamente per eliminare qualsiasi residuo di materiale estraneo (Vedi Manutenzione
Ordinaria).
Pulizia al primo avviamento
Non pulire l’apparecchiatura utilizzando getti d’acqua a pressione e/o diretti.
Rimuovere manualmente la pellicola protettiva di rivestimento esterno e pulire accuratamente
tutte le parti esterne dell’apparecchiatura. Al termine delle operazioni descritte per la pulizia
delle parti esterne, è necessario procedere come descritto in “Pulizia Giornaliera” (Vedi Manu-
tenzione Ordinaria).
Messa in funzione giornaliera
Procedura:
1. Vericare l’ottimo stato di pulizia ed igiene dell’apparecchiatura.
2. Vericare il corretto funzionamento del sistema di aspirazione del locale.
3. Inserire se del caso la spina dell’apparecchiatura nell’apposita presa di alimentazione elettrica.
4. Aprire le lucchettature di rete a monte dell’apparecchiatura (Gas - Idrica - Elettrica).
5. Vericare che lo scarico dell’acqua (se presente) sia libero da occlusioni.
6. Procedere con le operazioni descritte in “Avviamento alla produzione”.
All’interno della rete di alimentazione gas (se mai utilizzata o utilizzata molto sporadicamente)
possono formarsi delle bolle d’aria, è indispensabile predisporre l’impianto in modo da eliminare
questo inconveniente.
Per liberare l’aria all interno della tubatura è sufciente aprire la lucchettatura di rete, ruotare
tenendo premuta la manopola dell’apparecchiatura in posizione piezoelettrica, posizionare una
amma (ammifero o altro) sul pilota e attendere l’accensione.
Terminata la procedura di accensione della amma pilota, ruotare la manopola in posizione “mas-
simo” per qualche secondo in modo da stabilizzare la amma. Al termine della procedura riposi-
zionare la manopola in posizione “Zero” e se del caso, chiudere la saracinesca di rete.
Messa fuori servizio giornaliera e prolungata nel tempo
Procedura:
1. Chiudere le lucchettature di rete a monte dell’apparecchiatura (Gas - Idrica - Elettrica).
2. Vericare che i rubinetti di scarico (se presenti) siano in posizione “Chiuso”.
3. Vericare l’ottimo stato di pulizia ed igiene dell’apparecchiatura (Vedi Manutenzione Ordinaria).
In caso di inattività prolungata nel tempo, proteggere le parti più esposte a fenomeni di ossidazio-
ne come descritto nell’apposito capitolo (Vedi Manutenzione Ordinaria).

11
IL PRESENTE MANUALE È DI PROPRIETÀ DEL FABBRICANTE E OGNI RIPRODUZIONE ANCHE PARZIALE È VIETATA.
- 11 -
ISTRUZIONI PER L’USO
5.
11- 11 -
3.
Carico Olio/Grasso nel vano cottura
L’apparecchiatura può avere una o due saracinesche. Aprire
la porta e controllare che la saracinesca di scarico olio/grasso
sia in posizione “Chiuso” (Fig. 1).
Versare il prodotto utilizzato per la lavorazione (olio e/o gras-
so) all’interno della vano cottura rispettando il livello di minimo
massimo riportato nel vano cottura stesso (Fig. 2).
Il livello dell’olio alla temperatura massima au-
menta di circa 1 cm rispetto al livello a freddo.
Utilizzando del grasso (strutto o altro) allo stato
solido, è necessario durante l’accensione regola-
re al minimo il termostato per consentire uno scio-
glimento lento e graduale del prodotto all’interno
del vano cottura.
Accensione/Spegnimento
L’apparecchiatura deve essere accesa dopo aver
effettuato il carico dell’olio/grasso all’interno del
vano di cottura. Non accendere a secco (con il
vano cottura vuoto). Non rabboccare il livello dell’o-
lio/grasso quando l’apparecchiatura è in funzione.
Alla prima accensione attendere che la possibile
formazione d’aria all’interno del circuito gas fuori-
esca completamente dal condotto.
Avviamento alla produzione
Prima di procedere nelle operazioni vedi “Messa in funzione giornaliera”.
Nel caricare e scaricare il prodotto dall’apparecchiatura permane il rischio residuo di ustione, tale
rischio può vericarsi con il contatto accidentale su: piano cottura - piano cottura - recipienti o
materiale trattato.
Adottare misure di protezione individuale adeguate. Indossare un equipaggiamento di protezione
idoneo alle operazioni da effettuare.
Mettere in funzione l’apparecchiatura solo dopo il riempimento a livello con olio/grasso il vano cot-
tura. Ogni altro utilizzo è considerato uso improprio e quindi pericoloso.
Troppo olio/grasso all’interno del vano cottura può essere causa di tracimazione e permane il rischio
residuo di ustione. Rispettare durante il carico il livello di Min. e Max. Riportato nel vano cottura.
L’assenza di olio all’interno del vano cottura con l’apparecchiatura in funzione può essere causa di
rischio residuo d’incendio. Durante il funzionamento il livello dell’olio/grasso nel vano cottura deve
rimanere entro limiti segnalati.
Durante l’uso si raccomanda di:
• non di non versare sali o aromi o altro all’interno del vano cottura
• non coprire con coperchi o altro il vano cottura per evitare lo sgocciolamento di condensa
all’interno del vano cottura.
Fig. 1
Fig. 2

12
IL PRESENTE MANUALE È DI PROPRIETÀ DEL FABBRICANTE E OGNI RIPRODUZIONE ANCHE PARZIALE È VIETATA.
- 12 -
ISTRUZIONI PER L’USO
5.
12- 12 -
3.
Terminate con successo le operazioni descritte nella pagina pre-
cedente, per iniziare la procedura di cottura è necessario agire
come segue:
• ruotare la manopola termostato su simbolo piezoelettrico
(Fig. 3 C).
• Premere a fondo per 20” il tasto d’immissione gas amma
pilota (Fig. 3 A) e contemporaneamente premere più volte il
tasto accensione piezoelettrica (Fig. 3 B) no all’accensione
della amma pilota.
Se dopo 20” la amma pilota si spegne ripetere l’o-
perazione. Nel caso non rimanga accesa la am-
ma pilota contattare il centro d’assistenza tecnica.
• Completate le operazioni per l’accensione della amma
pilota, ruotare la manopola termostato nelle posizioni da
1 a 8 per impostare la temperatura d’esercizio desiderata
(Fig. 3 C).
POSIZIONE
MANOPOLA TEMPERATURA
1
110 ± 8 ° C
2 125 ± 8 ° C
3 140 ± 8 ° C
4 150 ± 8 ° C
5 155 ± 8 ° C
6 170 ± 8 ° C
7 180 ± 8 ° C
8 190 ± 8 ° C
Carico/Scarico del prodotto
La quantità di prodotto all’interno del contenitore
non deve essere superiore ai 3/4 della capacità del
recipiente (Cestello Fig.4). Per esempio: patatine
fritte (6x6 mm) 1 kg per modello 465
Attendere il raggiungimento della temperatura
desiderata prima di introdurre il cestello nel vano
cottura.
Il prodotto in cottura deve immergersi completa-
mente nell’olio all’interno del vano cottura.
I prodotti da trattare in cottura devono essere adagiati negli apposi-
ti contenitori e posizionati correttamente nel vano cottura.
Terminate le operazioni di riempimento cestello fuori dall’area
dell’apparecchiatura, introdurre lentamente il cestello nel vano cot-
tura posizionandolo nel proprio alloggiamento (Fig. 5).
Al termine del processo di cottura, togliere il contenitore dalla vano
cottura (Fig.6) posizionandolo in un luogo preventivamente predi-
sposto per lo stazionamento.
Terminate le operazioni di scarico prodotto, procedere con un nuo-
vo carico o con le operazioni descritte in “Messa fuori servizio” .
Fig. 3
Fig. 5
1
2
3
4
5
6
7
8
A
C
B
D
3/4 MAX
Fig. 4
Fig. 6

13
IL PRESENTE MANUALE È DI PROPRIETÀ DEL FABBRICANTE E OGNI RIPRODUZIONE ANCHE PARZIALE È VIETATA.
- 13 -
ISTRUZIONI PER L’USO
5.
13- 13 -
3.
Messa fuori servizio
Al termine del ciclo di lavoro premere il pulsante “D” (Fig.7)
per spegnere l’apparecchiatura.
Gli indicatori luminosi (se presenti) devono rimanere spenti.
L’apparecchiatura deve essere pulita regolarmen-
te ed ogni incrostazione e/o deposito alimentare,
rimosso vedi capitolo: “Manutenzione”.
Se presenti, ad ogni ne ciclo di lavoro, gli indica-
tori luminosi devono rimanere spenti.
Se del caso, procedere alla chiusura del vano cottura con gli
appositi coperchi, in alternativa procedere nella sequenza del-
le operazioni di:
• Scarico oli combusti.
• Manutenzione ordinaria.
Scarico olio combusto
Nello scarico degli oli combusti permane il rischio re-
siduo di ustione, tale rischio può vericarsi con il con-
tatto accidentale con olio trattato ad alte temperature.
Prima di procedere nelle operazioni, attendere
che la temperatura dell’olio nel vano cottura si
raffreddi
Liberare il vano cottura dai contenitori utilizzati
nella lavorazione del prodotto.
La capacità del contenitore di raccolta oli com-
busti è limitata, nell’operazione di scarico olio dal
vano cottura è obbligatorio monitorare il riempi-
mento del contenitore.
Per una sicura movimentazione, riempire non ol-
tre i 3/4 di capienza il contenitore di raccolta olio.
Aprire la porta dell’apparecchiatura e vericare la presenza del
contenitore di raccolta sotto la saracinesca di scarico (Fig. 8).
Dopo aver vericato che il contenitore (Vuoto) è nel proprio
alloggiamento, aprire la saracinesca di scarico (Fig. 9) e la-
sciare deuire l’olio esausto dal vano cottura all’interno del
contenitore di raccolta.
Riempire non oltre i 3/4 di capienza il contenitore per una sicu-
ra movimentazione. Chiudere la saracinesca (Fig. 10).
Estrarre dalla propria sede il contenitore e vuotarlo seguendo
le procedure di smaltimento vigenti nel paese di utilizzazione
(Fig.11). Al termine delle operazioni, riposizionare il contenito-
re svuotato nell’apposita sede.
Ripetere le operazioni descritte sopra no al completo svuota-
mento del vano cottura.
Chiudere la porta dell’apparecchiatura
Chiudere le lucchettature di rete a monte dell’apparecchiatura
(Gas - Idrica - Elettrica).
Vericare l’ottimo stato di pulizia ed igiene dell’apparecchiatura
e dei contenitori utilizzati per la cottura vedi “Manutenzione”.
Fig.7
Fig.11
1
2
3
4
5
6
7
8
A
C
B
D
Fig.8
Fig. 9 Fig.10

14
IL PRESENTE MANUALE È DI PROPRIETÀ DEL FABBRICANTE E OGNI RIPRODUZIONE ANCHE PARZIALE È VIETATA.
- 14 -
MANUTENZIONE ORDINARIA
4.
Se l’apparecchiatura è collegata ad un camino, il tubo di scarico deve essere pulito secon-
do quanto previsto dalle disposizioni normative speciche del paese (Per informazioni in
merito contattare il proprio installatore).
Per assicurarsi che l’apparecchiatura si trovi in condizioni tecniche perfette, sottoporla almeno
una volta all’anno a manutenzione da parte di un tecnico autorizzato dal servizio assistenza.
Divieto di effettuare qualsiasi intervento a persone non autorizzate (inclusi bambini, di-
sabili e persone con ridotte capacità siche, sensoriali e mentali). Divieto all’operatore
eterogeneo di eseguire qualsiasi tipo di operazione di competenza tecnica qualicata ed
autorizzata. I bambini non devono giocare con l’apparecchio. La pulizia e la manutenzione
dell’utente non devono essere effettuati da bambini senza sorveglianza.
Ogni qualvolta si debba accedere nell’area di cottura è importante ricordare che permane il
pericolo di ustione. E’ quindi obbligatorio adottare misure di protezione individuale adeguate
Escludere l’alimentazione elettrica a monte dell’apparecchiatura ogni volta che si debba
operare in condizioni di sicurezza per effettuare operazioni o interventi di pulizia e di ma-
nutenzione.
Indossare un equipaggiamento di protezione idoneo alle operazioni da effettuare. In meri-
to ai dispositivi di protezione individuali, la Comunità Europea ha emanato le direttive alle
quali gli operatori devono obbligatoriamente attenersi.
L’apparecchiatura è utilizzata per la preparazione di prodotti ad uso alimentare, mantene-
re costantemente pulita l’apparecchiatura e tutto l’ambiente circostante. Il mancato man-
tenimento in condizioni igieniche ottimali, può essere causa di un deterioramento precoce
dell’apparecchiatura e creare situazioni di pericolo.
Residui di sporco in accumulo vicino alle fonti di calore possono durante il normale utilizzo
dell’apparecchiatura incendiarsi creando situazioni di pericolo. L’apparecchiatura deve es-
sere pulita regolarmente con utensili appositi ed ogni incrostazione e/o deposito alimentare
deve essere rimosso (per es. griglie, bruciatore, contenitori etc).
L’effetto chimico del sale e/o aceto o altre sostanze acide, durante la cottura può generare
a lungo termine fenomeni di corrosione all’interno del piano cottura. L’apparecchiatura a
ne ciclo cottura di tali sostanze, deve essere lavata accuratamente con detergente, ab-
bondantemente risciacquata e asciugata con cura.
Prestare attenzione alle superci in acciaio inox per non danneggiarle, in particolare, evi-
tare l’uso di prodotti corrosivi, non utilizzare materiale abrasivo o utensili taglienti.
Il liquido detergente per la pulizia del piano cottura deve avere determinate caratteristiche
chimiche: pH maggiore di 12, privo di cloluri/ammoniaca,viscosità e densità simile all’acqua.
Usare prodotti non aggressivi per la pulizia esterna ed interna dell’apparecchiatura (Utilizza-
re detergenti dal commercio indicati per la pulizia dell’acciaio, del vetro, degli smalti).
Leggere attentamente le indicazioni riportate sull’etichetta dei prodotti utilizzati, indossare
un equipaggiamento di protezione idoneo alle operazioni da effettuare (Vedi mezzi di pro-
tezione riportati sull’etichetta della confezione).
Non pulire l’apparecchiatura utilizzando getti d’acqua a pressione e/o diretti. Risciacquare
le superci con acqua potabile e asciugarle con un panno assorbente o altro materiale
non abrasivo.
In caso di inattività prolungata, oltre a scollegare tutte le linee di alimentazione, è necessa-
rio effettuare una pulizia accurata di tutte le parti interne ed esterne dell’apparecchiatura.
Prima di effettuare qualsiasi operazione di pulizia descritta al seguito, è obbligo che l’ope-
ratore abbia preso visione di tutto il documento.
Utilizzare le disposizioni normative vigenti per lo smaltimento dei riuti.
Attendere che la temperatura dell’apparecchiatura e di tutte le sue parti si raffreddino, in
modo da non provocare ustioni all’operatore
Obblighi - Divieti - Consigli - Raccomandazioni

15
IL PRESENTE MANUALE È DI PROPRIETÀ DEL FABBRICANTE E OGNI RIPRODUZIONE ANCHE PARZIALE È VIETATA.
- 15 -
MANUTENZIONE ORDINARIA
4.
Pulizia giornaliera
Asportare qualsiasi oggetto dal vano cottura.
Svuotare l’olio dal vano cottura (vedi procedura scarico olio combusto).
Applicare tramite un normale vaporizzatore su tutta la supercie (vano cottura, coperchio
e tutte le superci esposte) il liquido detergente e manualmente servendosi di una spugna
non abrasiva pulire accuratamente l’intera apparecchiatura.
Terminata l’operazione sciacquare abbondantemente con dell’acqua potabile (non utiliz-
zare getti d’acqua a pressione e/o diretti).
Far deuire l’acqua dal vano cottura utilizzando la saracinesca di scarico (vedi procedura
scarico olio combusto).
Terminate con successo le operazioni descritte, chiudere la saracinesca di scarico
Asciugare con cura il vano cottura con un panno non abrasivo. Se necessario ripetere le
operazioni sopra descritte per un nuovo ciclo di pulizia.
Pulizia per messa fuori servizio prolungata nel tempo
In caso di inattività prolungata nel tempo è necessario effettuare tutte le procedure descrit-
te in pulizia giornaliera.
Al termine delle operazioni, proteggere le parti più esposte a fenomeni di ossidazione
come riportato al seguito.
Quindi:
• Utilizzare acqua tiepida leggermente saponata per la pulizia delle parti;
• Sciacquare le parti in modo accurato, non utilizzare getti d’acqua a pressione e/o
diretti.
• Asciugare con cura tutte le superci utilizzando del materiale non abrasivo;
• Passare un panno non abrasivo leggermente imbevuto di olio di vaselina ad uso ali-
mentare su tutte le superci in acciaio inox in modo da creare un velo protettivo sulla
supercie.
Arieggiare periodicamente le apparecchiature e i locali.

16
IL PRESENTE MANUALE È DI PROPRIETÀ DEL FABBRICANTE E OGNI RIPRODUZIONE ANCHE PARZIALE È VIETATA.
- 16 -
MANUTENZIONE ORDINARIA
4.
Tabella riepilogativa: competenze - intervento - frequenza
Nel caso si verichi un guasto, l’operatore generico, esegue una prima ricerca e, nel caso in cui ne
sia abilitato, rimuove le cause dell’anomalia e ripristina il corretto funzionamento dell’apparecchia-
tura.
Se non è possibile risolvere la causa del problema spegnere l’apparecchio, scollegarlo dalla rete
elettrica e chiudere tutte le rubinetteria di alimentazione, successivamente contattare il servizio di
assistenza tecnica autorizzata.
Il manutentore tecnico autorizzato interviene nel caso in cui l’operatore generico non sia riuscito ad
identicare la causa del problema oppure, allorché il ripristino del corretto funzionamento dell’ap-
parecchiatura comporti l’esecuzione di operazioni per le quali l’operatore generico non è abilitato.
Operatore “Eterogeneo”
Persona autorizzata e incaricata di far funzionare l’apparecchiatura con protezioni attive in grado
di svolgere mansioni semplici.
Operatore “Omogeneo”
Operatore esperto ed autorizzato a movimentare, trasportare, installare, mantenere, riparare, e
demolire l’apparecchiatura.
OPERAZIONI DA ESEGUIRE FREQUENZA DELLE OPERAZIONI
Pulizia al primo avviamento All’arrivo dopo l’installazione
Pulizia apparecchiatura Quotidiana
Pulizia parti in contatto con generi alimentari Quotidiana
Pulizia camino Annuale
Controllo termostato Annuale
Controllo microswitch Annuale
Ingrassaggio rubinetti gas All’occorrenza

17
IL PRESENTE MANUALE È DI PROPRIETÀ DEL FABBRICANTE E OGNI RIPRODUZIONE ANCHE PARZIALE È VIETATA.
- 17 -
MANUTENZIONE ORDINARIA
4.
Troubleshooting
Qualora l’apparecchiatura non funzioni correttamente provare a risolvere i problemi di modesta
entità con l’aiuto di questa tabella.
ANOMALIA POSSIBILE CAUSA INTERVENTO
L’apparecchiatura a gas non si
accende.
• Rubinetto di rete chiuso
• Presenza di aria nella tuba-
zione
• Aprire il rubinetto di rete
• Ripetere le operazioni di accen-
sione
Nel vano di cottura ci sono delle
macchie
• Qualità dell’acqua
• Detergente scadente
• Risciacquo insufciente
• Filtrare l’acqua (vedi addolcitore)
• Utilizzare il detergente consi-
gliato
• Ripetere il risciacquo
Il pilota non si accende
• Controllare il circuito dell’ac-
cenditore piezoelettrico
• Il pilota è ostruito
• Rubinetto del gas chiuso
• Rubinetto del gas o termostato
danneggiato
• Sostituire cavo, candeletta o
piezo
• Sostituire/Pulire ugello pilota
• Aprire rubinetto gas
• Sostituire rubinetto o termostato
(vedi cap.7 Sostituzione compo-
nenti)
Il pilota si accende ma non rima-
ne accesa la amma
• Termocoppia danneggiata
• Intervenuto termostato di sicu-
rezza
• Valvola gas danneggiata
• Sostituire Termocoppia
• Riarmare il termostato di sicu-
rezza
• Sostituire valvola gas
La friggitrice non cuoce corretta-
mente
• Problemi pressioni gas
• Posizionamento bulbo termo-
stato valvola gas
• Valvola gas
• Vericare pressione gas all’ugello
• Mettere il bulbo nella posizione
corretta
• Vericare con un termometro
esterno la temperatura dell’olio
nella vasca, se non corretta so-
stituire la valvola
Si spegne la amma bruciatore
durante il funzionamento
• Problemi di pressione gas
• Aria primaria non adeguata
• Ugelli sbagliati
• Vericare la pressione gas dina-
mica (tutte le macchine accese)
• Regolare aria primaria
• Sostituire ugelli
Se non è possibile risolvere la causa del problema spegnere l’apparecchio, e chiudere tutte
le rubinetterie di alimentazione, successivamente contattare il servizio di assistenza tecnica
autorizzato

18
IL PRESENTE MANUALE È DI PROPRIETÀ DEL FABBRICANTE E OGNI RIPRODUZIONE ANCHE PARZIALE È VIETATA.
- 18 -
SMALTIMENTO
5.
Messa fuori servizio e smantellamento dell’apparecchiatura
OBBLIGO DI SMALTIRE I MATERIALI UTILIZZANDO LA PROCEDURA LEGISLATIVA IN
VIGORE NEL PAESE DOVE L’APPARECCHIATURA VIENE SMANTELLATA
AI SENSI delle Direttive (vedi Sezione n. 0.1) relative alla riduzione dell’uso di sostanze pericolose nelle ap-
parecchiature elettriche ed elettroniche, nonché allo smaltimento dei riuti. Il simbolo del cassonetto barrato
riportato sull’apparecchiatura o sulla confezione, indica che il prodotto alla ne della propria vita utile deve
essere raccolto separatamente dagli altri riuti.
La raccolta differenziata della presente apparecchiatura giunta a ne vita è organizzata e gestita dal produt-
tore. L’utente che vorrà disfarsi della presente apparecchiatura dovrà quindi contattare il produttore e seguire
il sistema che questo ha adottato per consentire la raccolta separata dell’apparecchiatura giunta a ne vita.
L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al tratta-
mento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull’am-
biente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura. Lo
smaltimento abusivo del prodotto da parte del detentore comporta l’applicazione delle sanzioni amministrative
previste dalla normativa vigente.
La messa fuori servizio e lo smantellamento dell’apparecchiatura deve essere effettuato
da personale specializzato.
Smaltimento dei riuti
In fase d’uso e manutenzione, evitare di disperdere nell’ambiente prodotti inquinanti (oli,
grassi, ecc.) e provvedere allo smaltimento differenziato in funzione della composizione
dei diversi materiali e nel rispetto delle leggi vigenti in materia.
Lo smaltimento abusivo dei riuti è punito con sanzioni regolate dalle leggi vigenti nel territorio in cui viene
accertata l’infrazione.

GAS
GAZ
GÁS
FRITEUSE
INSTRUCTIONS POUR LE FONCTIONNEMENT
FR
07/2019 - Ed 3 - Cod. n°187972

- 2 -
SOMMAIRE
CE MANUEL EST LA PROPRIETE DU FABRICANT ET TOUTE REPRODUCTION MEME PARTIELLE EST INTERDITE.
0. IDENTIFICATION DU DOCUMENT
0.1 TABLEAU NORMATIF DE REFERENCE
1. INFORMATIONS AUX UTILISATEURS
Préface - Objectif du document - Comment lire le document
Conservation du document - Destinataires - Programme de formation des opérateurs
Prédispositions à charge du client - Contenu de la fourniture - Destination d’usage
Conditions limites de fonctionnement et environnementales autorisées
Contrôle et garantie - Autorisation
2. INFORMATIONS GENERALES DE SECURITE
Préface - Obligations - Interdictions - Conseils - Recommandations
Indications sur les risques résiduels
Modalité opérationnelle pour l’odeur du gaz dans l’environnement
3. INSTRUCTIONS POUR L'UTILISATION
Emplacement des principaux composants
Modalité et fonction des poignées, des touches et des voyants lumineux
Description des modes d'arrêt
Arrêt d'urgence
Arrêt pendant une phase d'usinage
Mise en fonction pour le premier démarrage
Nettoyage à la première mise en route
Mise en fonction quotidienne
Mise en hors service quotidien et prolongée dans le temps
Démarrage de la production
Remplissage Hiule / Graisse dans l’espace de cuisson
Allumage / Arrêt
Chargement-Déchargement du produit
Mise en hors service
Vidange huile de combustion
4. MAINTENANCE ORDINAIRE
Obligations - Interdictions - Conseils - Recommandations
Nettoyage quotidien
Nettoyage pour la mise en hors service prolongée dans le temps
Tableau récapitulatif: compétence - intervention - fréquence
Troubleshooting
5. ELIMINATION
Mise en hors service et démantèlement de l'appareil
Elimination des déchets
