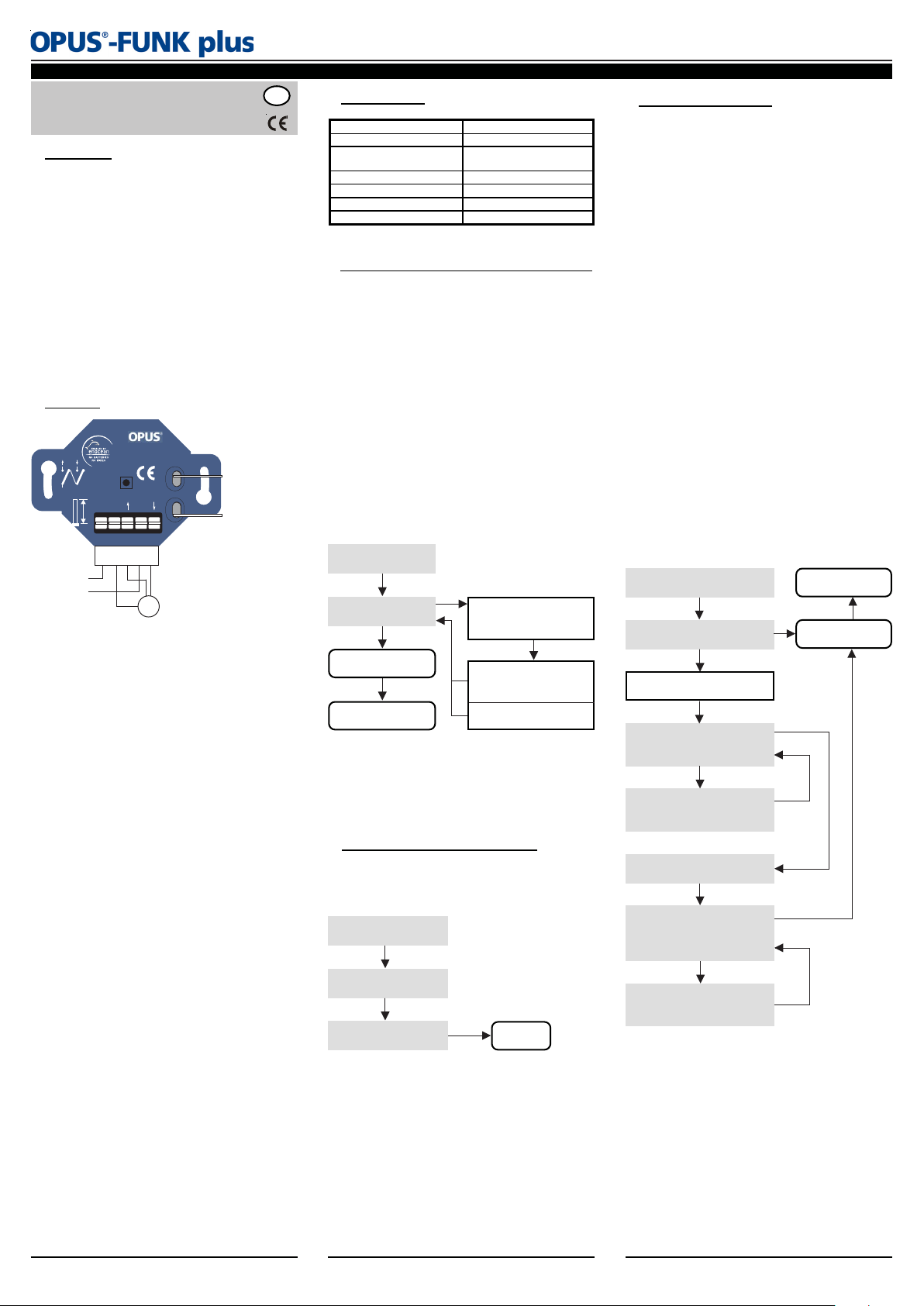

Jäger Direkt OPUS-FUNK plus User manual

561314-Rev01_070122.pdf D - 1
Jäger Direkt GmbH & Co. KG • Hochstraße 6 • 64385 Reichelsheim • Tel.: [phone] • Fax: [phone] • e-mail: i[email protected] • Internet: www.opus-schalter.de
s. Punkt 4
1. Allgemeine Beschreibung
Mit demAusgangAUF Kund AB Ldes RollladenAktor s können
Rollladen und Jalousien mit Endlagenschalter (230V/50 Hz
Motoren) angesteuert werden.
Der Opus®-Funk PlusAktor wird über die Funksignale der Funk
Plus Sender angesteuert. Jeder Sender kann eine unbegrenzte
Anzahl von Aktoren ansteuern. Die Sender haben eine fest
vorgegebeneAdresse und müssen auf einen Aktor angelernt
werden (max. 32 Sender). Der Speicher jedes Aktors ist bei
Auslieferung leer.
Für einen neu angelernten Sender ist die Funktion 1 (Standard-
funktion) desAktors voreingestellt.
Die Funktion desAktors kann durch Programmierung für jeden
angelernten Sender geändert werden (s. Punkt 6).
2. Montage
Die Montage und Inbetriebnahme darf nur durch autorisierte
Fachkräfte vorgenommen werden.
Bei der Installation an den Netzanschluss 230V/50Hz~ ist die
elektrischeAnlage spannungsfrei zu schalten. Es sind die gelten-
den Gesetze, Normen und Vorschriften zu beachten.
In der Zuleitung des Gerätes muss sich eine Sicherung oder ein
Sicherungsautomat (max. 10A) befinden!
Zur Programmierung müssen die Aktoren an das Versorgungs-
netz angeschlossen sein. Bei Stromausfall bleibt die Pro-
grammierung erhalten.
Montieren Sie die Sender undAktor NIEMALS in ein Gehäuse
aus Metall oder in unmittelbarer Nähe von großen Metall-
objekten. Eine Montage in Bodennähe oder auf den Boden ist
nicht empfehlenswert.
Folgende Punkte sind zu berücksichtigen:
- die geltenden Gesetze, Normen und Vorschriften.
- der Stand der Technik zum Zeitpunkt der Installation.
- die Bedienungsanleitungen der Opus®-Funk Plus Module.
- die Tatsache, dass eine Bedienungsanleitung nur allgemeine
Bestimmungen anführen kann und dass diese im Zusammen-
hang mit einer spezifischenAnlage gesehen werden müssen.
Achtung!! Die Opus®-Funk Plus Module dürfen nicht in
Verbindung mit Geräten eingesetzt werden, durch deren
Betrieb Gefahren für Menschen, Tiere oder Sachwerte
entstehen können.
Installations- und Bedienungsanleitung
OPUS-FUNK PLUS Jalousieaktor 1fach UP
für FUNK PLUS Sender
Art.Nr.: 561.314
D
5. Löschen aller angelernten Sender
Die Taste CLR/MODE ca. 2s gedrückt halten. In dieser Zeit wird
der Speicher komplett gelöscht (Auslieferungszustand).
Danach ist der Aktor wieder im Lernmodus (LED blinkt rot).
Taste CLR/MODE
lange betätigen
Alle angelernten
Sender gelöscht
Lernmodus
(LED blinkt rot)
Sendefrequenz 868,3 MHz
Spannungsversorgung 230V~ / 50 Hz
Absicherung der
Versorgungsleitung
Sicherungsautomat oder
Sicherung mit max. 10A
Max. Schaltleistung 600 VA
Umgebungstemperatur -20° bis +40qC
Lagertemperatur -40° bis +85°C
Schutzart IP 20
Sender angelernt
(LED ein)
Aktor Funktion 1
Sender gelöscht
(LED aus)
Sender anlernen/löschen
Eine Taste des Senders
1 x betätigen
4. Anlernen oder Löschen der Funk Plus Sender
Opus®-Funk Plus Sender können im Lernmodus des Aktors
angelernt oder gelöscht werden. Dazu wird der Lernmodus
über die Taste LRN/SET aktiviert (LED blinkt rot).
Wird im Lernmodus eine Taste eines anzulernenden Senders
1x betätigt und vom Aktor erkannt (LED ein), ist der Sender
angelernt worden.
Wird eine Taste eines bereits angelernten Senders 1x betätigt
und erkannt (LED aus), ist der Sender gelöscht worden.
Achtung! Bei mehrfacher Betätigung einer Taste eines Senders
wird der Sender abwechselnd angelernt oder gelöscht!
Nach dem Anlernen oder Löschen eines Funk Plus Senders
ist der Aktor wieder im Lernmodus (LED blinkt rot) und es
können weitere Sender angelernt oder gelöscht werden.
Ohne die Betätigung der Taste eines Senders, verlässt der
Aktor den Lernmodus nach ca. 30 s selbstständig.
Taste LRN/SET
kurz betätigen
Lernmodus
(LED blinkt rot)
Taste LRN/SET
kurz betätigen
Lernmodus AUS
(LED aus)
Für einen neu angelernten Sender ist die Funktion 1 (Standard-
funktion) des Aktor s voreingestellt.
Wenn gewünscht kann die Funktion des Aktor s und deren
Parameter in der Funktionsprogrammierung (s. Punkt 6) für jeden
angelernten Sender geändert werden.
6. Funktionsprogrammierung
In der Funktionsprogrammierung kann die Funktion desAktors
und deren Parameter für jeden angelernten Sender (siehe
Punkt 4) geändert werden.
Die Funktionsprogrammierung wird aktiviert, indem die Taste
LRN/SET lange betätigt wird (LEDs blinken schnell grün).
Die Funktionsprogrammierung kann nachAktivierung manuell
mit der CLR/MODE Taste beendet werden. Ohne die Betätigung
der Taste eines Senders, verlässt der Aktor die Funktions-
programmierung nach ca. 30s selbstständig.
Ist die Funktionsprogrammierung aktiv, muss eine Taste des
Funk Plus Senders zur Erkennung betätigt werden, für den
die Funktion desAktors geändert werden soll. Wird der Sender
vom Aktor erkannt, ist der der Aktor aktiv (LED blinkt orange).
Die Anzahl des Blinkens der LED entspricht der aktuellen
Funktion desAktors. Die Funktion kann dann durch dieAnzahl
der Betätigungen der Taste LRN/SET geändert werden
(z. B. 2x LRN/SET Taste = Funktion 2).
Die Parametereinstellung wird in der Funktionsprogrammierung
mit der Betätigung der CLR/MODE Taste aktiviert. Danach ist
der Aktor aktiv (LED blinkt grün).
Die Parametereinstellung kann nach Aktivierung manuell mit
der CLR/MODE Taste beendet werden.
Die Anzahl des Blinkens der LED entspricht dem Parameter
der aktuellen Funktion des Aktors! Der Parameter kann dann
durch die Anzahl der Betätigungen der Taste LRN/SET geän-
dert werden (z. B. 2x LRN/SET Taste = Parameter 2).
Erkennung Sender
Taste des Senders betätigen
Taste LRN/SET
lange betätigen
Funktionsprogrammierung
(LEDs blinken schnell grün)
Aktor aktiv
(LED blinkt orange)
Anzahl des Blinkens = Funktion
Funktion 1-7 wählen
Taste LRN/SET betätigen
Anzahl = Funktion!
Taste CLR/MODE
kurz betätigen
Parametereinstellung
Aktor aktiv
(LED blinkt grün)
Anzahl des Blinkens = Parameter
Parameter wählen
Taste LRN/SET betätigen
Anzahl = Parameter!
Ruhezustand
(LED aus)
Taste CLR/MODE
kurz betätigen
LRN/SET
CLR/MODE
9mm
230V~
50Hz
NN L
L max.600VA
µµ
561.314
FUNK Plus
Jalousieaktor 1fach Up
CLR/MODE-Taste
Parametereinst.
LRN/SET- Taste
mit LED
Lernmodus u.
Funktionsprog.
Lernmodus:
LED = rot
Funktionsprogrammierung:
LED = grün oder orange
N N L
N N
L
M
u
u
3. Technische Daten

561314-Rev01_070122.pdf D - 2
Jäger Direkt GmbH & Co. KG • Hochstraße 6 • 64385 Reichelsheim • Tel.: [phone] • Fax: [phone] • e-mail: i[email protected] • Internet: www.opus-schalter.de
7. Funktionsbeschreibung Funk Plus Sender
7.1 Standardfunktion (Funktion 1)
Die Auf-, Ab- und Stoppfunktion für Rollladen/Jalousien sowie
die Lamellenverstellung für Jalousien erfolgt durch kurzes
Betätigen der Tasten des Senders (Tippbetrieb).
Durch eine längere Betätigung der Tasten wird der Dauerlauf
mit einer einstellbaren Fahrzeit (Parameter) gestartet.
7.2 Dauerfahrt (Funktion 2)
Durch eine Betätigung der Tasten wird immer der Dauerlauf
mit einer einstellbaren Fahrzeit (Parameter) gestartet.
7.3 Tasterfolger (Funktion 3)
Durch die Betätigung einer Taste des Senders erfolgt dieAuf,
Ab- und Stoppfunktion für Rollladen und Jalousien mit einstell-
barer Fahrzeit (Parameter), sowie die Lamellenverstellung für
Jalousien. Beim Loslassen der Tasten erfolgt die Stoppfunktion.
Die Ausgänge sind gegeneinander verriegelt.
Es ist zu beachten, dass beim Umschalten der Laufrichtung der
Motoren eine Umschaltung ohne Umschaltzeit erfolgen kann!
In diesem Fall sind Rollladen- und Jalousiemotore zu verwenden
die eine direkte Umschaltung der Laufrichtung erlauben.
7.4 Automatikbetrieb (Funktion 4)
Achtung! Für zukünftige Lösungen bereits integriert!
Bei aktivierten Automatikbetrieb besteht die Möglichkeit den
Aktor mit einem Sonnensensor (Punkt 7.6) zu verwenden.
Opus®-Funk Plus Wandsender
Taste AB TT
TT
TTaste I
Taste AUF UU
UU
UTaste O
Taste Funktion
Taste AUF Uo. AB T
kurz drücken
Tippbetrieb AUF/AB
Taste AUF Uo. AB T
länger drücken
Dauerlauf AUF/AB
(Parameter)
Parameter
1 Laufzeit 120 s
2 Laufzeit 10 s
3 Laufzeit 30 s
4 Laufzeit 60 s
5 Laufzeit 5 min
6 Laufzeit 10 min
7 Laufzeit 60 min
Taste Funktion
Taste AUF Uo.
AB Tdrücken
Dauerlauf AUF/AB
(Parameter)
Parameter s. Punkt 7.1
Taste Funktion
Taste AUF Uo. AB Tdrücken AUF/AB
Taste AUF Uo. AB Tloslassen Stopp
Parameter s. Punkt 7.1
Taste Funktion
Taste AB To. Idrücken Automatikbetrieb EIN
Taste AUF Uo. Odrücken Automatikbetrieb AUS
Parameter
1 Sonne
7.5 Sicherheitsfunktion (Funktion 5)
Der Sender kann z.B. zur Wartung der Rollladen/Jalousien
und der Funk Plus Fensterkontakt zur Verriegelung von ge-
öffneten Terrassentüren eingesetzt werden.
Ein Sender wird dazu auf den entsprechendenAktor angelernt
und die Funktion 5 des Aktors programmiert.
Achtung!! Der Fensterkontakt muss mit seiner Programmier-
taste auf den Aktor angelernt bzw. gelöscht werden.
NachAktivierung der Funktionsprogrammierung zur Program-
mierung der Funktion 5,muss zur Erkennung des Fenster-
kontaktes sein Magnetkontakt 1x aktiviert werden!
Das kann auch im nicht installierten Zustand des Fenster-
kontaktes durchgeführt werden.
7.6 Betrieb Sonnensensor (Funktion 6)
Achtung! Für zukünftige Lösungen bereits integriert!
Bei Automatikbetrieb EIN (Punkt 7.4) und EIN-Signal des
Sonnensensors werden alle Jalousien/Rollladen und Markisen
auf „AB“ geschaltet (mit 1s Lamellenverstellung für Jalousien)
und beiAUS-Signal auf „AUF“. Dies ist besonders für Markisen
zu empfehlen.
Die Senkzeiteneinstellung ist einstellbar (Parameter).
Achtung! Bitte die Anleitung des Sonnensensors beachten.
7.7 Szenen (Funktion 7)
Bei einer Ansteuerung von mehreren Rollladen/Jalousien mit
Funk Plus Aktoren und deren angelernten Sendern, können
mit dieser Funktion aktuelle Stellungen der Rollladen/Jalousien
als Szene abgespeichert und später wieder abgerufen werden.
Dazu muss auf alle für eine Szene zu verwendenden Aktoren
ein zusätzlicher Funk Plus Sender angelernt werden, der mit
der Funktion 7 für jeden Aktor programmiert wird.
Wenn die gewünschten Positionen der Rollladen/Jalousien
eingestellt wurden, muss danach zumAbspeichern der Szene
eine der Tasten des zu verwendenden Senders für mehr als
2s gedrückt werden. Durch kurzes Betätigen einer Taste des
Senders wird eine der vier gespeicherten Szenen (A-D)
abgerufen und automatisch die entsprechenden Stellungen
der Rollladen/Jalousien eingestellt.
Taste Wandsender Funktion
Taste AB To. Idrücken AUF und Verriegelung
Taste AUF Uo. Odrücken Entriegelung
Status Fensterkontakt Funktion
Fensterkontakt geöffnet Verriegelung
Fensterkontakt geschlossen Entriegelung
Parameter
1 Sicherheitsfunktion Wandsender
2 Sicherheitsfunktion Fensterkontakt
Sonnensensor Funktion
Ein-Signal AB
Aus-Signal AUF
Parameter
1 Laufzeit 10 s
2 Laufzeit 13 s
3 Laufzeit 16 s
4 Laufzeit 20 s
5 Laufzeit 25 s
6 Laufzeit 30 s
7 Laufzeit 40 s
Taste Funktion
Taste AUF Uo. O
kurz drücken
Szene A oder C einstellen
(Parameter)
Taste AB To. I
kurz drücken
Szene B oder D einstellen
(Parameter)
Taste AUF Uo. O
lange drücken
Szene A oder C speichern
(Parameter)
Taste AB To. I
lange drücken
Szene B oder D speichern
(Parameter)
Parameter
1 Szene A (Taste Oo. U), Szene B (Taste Io. T)
2 Szene C (Taste Oo. U), Szene D (Taste Io. T)
max. 5mm
Fensterkontakt
Magnet
10. Gewährleistung
Diese Bedienungsanleitung ist Bestandteil des Gerätes und
der Garantiebedingungen. Sie ist dem Benutzer zu über-
reichen. Die technische Bauart der Geräte kann sich ohne
vorherige Ankündigung ändern.
Jäger-Direkt Produkte sind mit modernsten Technologien nach
geltenden nationalen und internationalen Vorschriften
hergestellt und qualitätsgeprüft. Mängelansprüche werden
entsprechend der derzeit gültigen Lieferungs- und Zahlungs-
bedingungen der Jäger Direkt GmbH & Co. KG abgegolten.
Weitere Informationen zurAnwendung und Parametrierung für
die Opus-Funk plus Produktfamilie unter www.opus-schalter.de.
8. Reichweite der Sender und Aktoren
Die Reichweite der Opus®-Funk Plus Funksignale nimmt mit
zunehmenden Abstand zwischen Sender und Aktor ab.
Sollte die Reichweite zwischen Sender und Aktor nicht aus-
reichen, kann ein Funk Plus Repeater (561.400) verwendet
werden, um die Reichweite zu erhöhen.
Ohne Opus®-Funk Plus Repeater beträgt die Reichweite bei
Sichtverbindung ca. 100m in Hallen u. 30m in Gängen.
In Gebäuden ist die Reichweite der Funksignale abhängig
von den dort eingesetzten Baumaterialien:
Einschränkung der Reichweite der Funksignale durch:
• Montage der Sender und Aktoren in der unmittelbaren
Nähe von Materialien mit Metallbestandteilen oder Metall-
gegenständen. Es sollte ein Abstand von mindestens 10 cm
eingehalten werden.
• Montage der Sender und Aktoren auf dem Boden oder in
Bodennähe
• Feuchtigkeit in Materialien
• Geräte, die ebenfalls hochfrequente Signale aussenden wie
z. B. Computer,Audio- u. Videoanlagen, EVGs für Leuchtmittel.
Es sollte ein Abstand von min. 0,5m eingehalten werden.
Material Typische Reichweite
Mauerwerk 20m, durch max. 3 Wände
Stahlbeton 10m, durch max. 1 Wand/Decke
Gipskarton/Holz 30m, durch max. 5 Wände
9. Fehleranalyse bei Funkstörungen
Bei einer Neuanlage oder bei vorhandenen Anlagen:
• Prüfen Sie die Netzspannung der Aktoren.
• Prüfen Sie, ob der Aktor korrekt angeschlossen ist.
• Prüfen Sie die Funktion der angeschlossenen Verbraucher.
• Löschen Sie alle angelernten Sender im Aktor und
programmieren Sie den Aktor neu.
• Prüfen Sie, ob es im Umfeld des Systems Veränderungen
gegeben hat, die Störungen verursachen (z.B. Metall-
schränke, Möbel wurden umgesetzt oder Wände wurden
versetzt usw.).
• Montieren Sie Sender/Aktor an einen günstigeren Ort.
Der Aktor schaltet selbstständig EIN oder AUS:
• Dies kann geschehen, wenn innerhalb des Empfangbereichs
ein fremder Sender betätigt wird, der vorher ebenfalls auf
den Aktor angelernt wurde.
• Löschen Sie alle angelernten Sender im Aktor und
programmieren Sie den Aktor neu.
Ein Sender funktioniert nicht:
• Nehmen Sie den Sender und gehen Sie in Richtung
Aktor. Wenn das System bei reduziertem Abstand
funktioniert, wurde der Sender außerhalb des Sendebereichs
montiert, oder gestört.
• Montieren Sie Sender/Aktor an einen günstigeren Ort
Die Jäger-Direkt Funk Plus Produkte dürfen in den EU-
Ländern, der CH, IS und N verkauft und betrieben werden.
Die Produkte erfüllen die R&TTE-Richtlinie 1999/5/EC und
entsprechen den EU-Vorschriften.

561314-Rev01_070122.pdf GB - 1
Jäger Direkt GmbH & Co. KG • Hochstraße 6 • 64385 Reichelsheim • Tel.: [phone] • Fax: [phone] • e-mail: i[email protected] • Internet: www.opus-schalter.de
Transmitter assigned
(LED on)
Actuator function 1
Transmitter deleted
(LED off)
Assign/delete transmitter
Press a button of the
transmitter once
1. Description
The blind actuator controls roller shutters and blinds with limit
switches (230V/50 Hz motors) with the output UP Kand the
output DOWN L.
The Opus®-Radio Plus actuator is controlled by radio signals
from Radio Plus transmitters. Each transmitter can simultan-
eously control an unlimited number of actuator s.
The transmitters have a fixed address and must be assigned
on a actuator (max. 32 transmitters).
The memory of each actuator is empty when delivered.
Function 1 (standard function) is preset by default in the
actuator of a freshly assigned transmitter .
The actuator’s function can be changed by programming
to respond to any assigned transmitter (see Point 6).
2. Mounting
Mounting and set-up may only be carried out by an
authorised professional.
All works may only be performed once the mains power
supply 230V/50Hz~ has been switched off. Mounting must
adhere to the valid laws, standards and regulations .
The supply line may only be fused with a fuse or circuit
breaker (max. 10A).
For programming, the actuators must be connected to the
mains power supply. The programming is retained even in a
power failure.
NEVER mount the Radio Plus transmitter or actuator in a
metal housing or directly next to large metal objects.
It is also not advisable to mount the actuator s on the floor or
close to the floor.
The following points must be observed:
- the valid laws, standards and regulations
- the best available technology at the time of installation.
- the operating instructions of the Radio Plus-modules.
- the fact that operating instructions can only contain general
guidelines and that these must be considered in the context
of a specific system.
Caution!! The Radio Plus -modules must not be used with
devices, which could affect human health or safety, or en-
danger humans, animals or material assets.
Installation and operating instructions
OPUS RADIO PLUS blind actuator one-way FM
for RADIO PLUS transmitters
Art.no.: 561.314
GB
s. Point 4
5. Deleting all assigned transmitters
Press the CLR/MODE button and hold it down for approx. 2s.
During this time, the memory is completely deleted (delivery
status). Then, the actuator is in learn mode (LED flashes red).
Press the CLR/MODE
button for longer
All assigned
transmitters deleted
Learn mode
(LED flashes red)
4. Assigning or deleting Radio Plus transmitters
Opus®-Radio Plus transmitters can be assigned or deleted in
the learn mode of the actuator. Learn mode is activated by
pressing the LRN/SET (LED flashes red).
If a button of the transmitter that is to be assigned is pressed
once in learn mode and recognized by the actuator (LED on),
the transmitter has been assigned.
If a button of an already assigned transmitter is pressed once
and recognized by the actuator (LED off), the transmitter has
been deleted.
Caution!! If the button off a transmitter is pressed repeatedly
the transmitter will be alternately assigned or deleted!
After an Radio Plus transmitter has been assigned or deleted
the actuator returns to learn mode (LED flashes red) and other
transmitters can be assigned or deleted.
When no button of an Radio Plus transmitter is pressed, the
actuator leaves the learn mode after approx. 30s independently.
Press the LRN/SET
button briefly
Learn mode
(LED flashes red)
Press the LRN/SET
button briefly
Learn mode OFF
(LED off)
Function 1 (standard function) is preset by default in the
actuator of a freshly assigned transmitter.
If desired, the actuator’s function and its parameter can be
changed by function programming (see Point 6) for each
assigned transmitter.
Transmission frequency 868.3 MHz
Power supply 230 V~ / 50 Hz
Fusing the supply lines Circuit breaker or fuse
(max. 10 A)
Max. switching capacity 600 VA
Ambient temperature -20° to +40qC
Storage temperature -40° to +85°C
Protection level IP 20
6. Function programming
The Radio Plus actuator’s function and its parameter can
be changed by function programming each assigned Radio
Plus transmitter (see Point 4).
Function programming is activated by pressing an holding the
LRN/SET button until confirmed (LEDs flash green rapidly).
Function programming can be manually terminated by
activating the CLR/MODE button.
Without activating the button on a transmitter, the actuator will
terminate function programming automatically after about 30s.
If function programming is active, a button of the transmitter
must be pressed for recognition, for which the function of
the actuator is to be changed.
Once the transmitter is recognized by the actuator , the actuator
is active (LED flashes orange).
The number of times the LED flashes corresponds to the
actuator’s current function.This function can then be changed
by the number of times that the LRN/SET button is activated
(e.g. pressing LRN/SET twice = Function 2).
The parameter setting is accessed in function programming
by activating the CLR/MODE button. Subsequently the actuator
is active (LED flashes green).
Parameter setting can be manually terminated by activating
the CLR/MODE button.
The number of times the LED flashes corresponds to the
parameter currently set for the actuator’s current function.
This parameter can then be changed by the number of times
that the LRN/SET button is activated
(e.g. pressing LRN/SET twice = Parameter 2).
Recognition of transmitter
Press a button of the transmitter
Idle state
(LED off)
Press the CLR/MODE
button briefly
Press the LRN/SET
button for longer
Function programming
(LEDs flash green rapidly)
Actuator is active
(LED flashes orange)
number of flashing = function
Press the LRN/SET button to
select the function 1-7
number of actuations = function
Press the CLR/MODE
button briefly
Parameter setting
Actuator is active
(LED flashes green)
number of flashing = parameter
Press the LRN/SET button to
select the parameter
number of actuations = function
LRN/SET
CLR/MODE
9mm
230V~
50Hz
NN L
L max.600VA
µµ
561.314
FUNK Plus
Jalousieaktor 1fach Up
CLR/MODE-button
Parameter setting
LRN/SET-button
Learn mode and
Function
programming
Learn mode:
LED = red
Function programming:
LED = green oder orange
N N L
N N
L
M
u
u
3. Technical data

561314-Rev01_070122.pdf GB - 2
Jäger Direkt GmbH & Co. KG • Hochstraße 6 • 64385 Reichelsheim • Tel.: [phone] • Fax: [phone] • e-mail: i[email protected] • Internet: www.opus-schalter.de
7. Functional description of the transmitters
7.1 Standard function (Function 1)
The up/down/stop function for blinds/shutters, including slat
adjustment for shutters, is executed by briefly activating the
buttons on the transmitter (tip operation).
Longer activation of the buttons will start continuous operation
with adjustable travel time (parameter).
7.2 Continuous operation (Function 2)
An activation of the buttons will always start continuous
operation with adjustable travel time (parameter).
7.3 Momentary contact (Function 3)
Activating one of the transmitter’s buttons will cause the up/
down motion of blinds and shutters for a selected period
(parameter), terminated by a Stop function; for shutters this
function includes slat adjustment. The Stop function occurs
when the button is released. The outputs are reciprocally
interlocked.
Please note that reversing the direction of motion may result
in reversal of the motors without any intervening switching time!
In this case one must be sure to use blind and shutter motors
which permit such direct reversal of motion direction.
7.4 Automatic mode (Function 4)
Caution!! Already integrated for future applications!
Activating automatic mode opens up options for using the
actuator in combination with a sun sensor (Point 7.6).
Button Function
Press button UP Uor
DOWN Tbriefly
Tip operation UP/DOWN
Press button UP Uor
DOWN Tfor longer
Continuous operation
UP/DOWN (parameter)
Parameter
1 Running time 120 s
2 Running time 10 s
3 Running time 30 s
4 Running time 60 s
5 Running time 5 min
6 Running time 10 min
7 Running time 60 min
Opus®-Funk Plus wall transmitter
Button
Down TT
TT
TButton I
Button
UP UU
UU
UButton O
Button Function
Press button DOWN Tor IAutomatic mode on
Press button UP Uor OAutomatic mode off
Parameter
1 Sun mode
Button Function
Press button
UP Uor DOWN T
Continuous operation
UP/DOWN (parameter)
Parameter see Point 7.1
Button Function
Press button UP Uor DOWN TUP/DOWN
Release button UP Uor DOWN TStop command
Parameter see Point 7.1
8. Ranges between transmitters and actuators
The range of the Radio Plus radio signals decreases as the
distance between transmitter and actuator increases.
If the normal range between transmitter and actuator is
insufficient, an Radio Plus Repeater (561.400) can be
employed to increase range.
The range between the transmitter and actuator in a house
is approx. 30m (line-of-sight connection) and 100m in halls.
The transmission range depends on the materials used
in the building:
Limiting the range of the radio signals due to:
• Installing the transmitter or actuator in the immediate vicinity
of materials with metal constituents, or metal objects.
A distance of at least 10 cm should be maintained.
• Installing the transmitter/ actuator on the ground or at
ground level.
• Moisture in the materials
• Devices, which also emit high frequency signals, such as
e.g. computers, audio and video equipment, electronic
ballasts for illuminants.
A distance of at least 0.5m should be maintained.
9. Error analysis in the case of radio interference
For a new or pre-existing system:
• Check the system voltage of the actuator.
• Check if the actuator is receiving a radio command.
• Check if the actuator is connected as specified.
• Check the operation of the connected consumers.
• Delete all transmitters in the actuator, and reprogramme
the actuator.
• Check if any changes have been made around the system
that could generate problems (metal cabinets, walls or
furniture has been moved, etc.).
If possible, restore things to their original status.
• Mount the transmitter or actuator at a better location.
The actuator independently turns ON and OFF:
• This can occur when an outside transmitter is activated
within the actuator range that was previously programmed
in the actuator.
• Delete all transmitters in the actuator, and reprogramme
the actuator.
A transmitter does not work:
• Take the transmitter and move toward the actuator.
If the system still works at a closer distance, the transmitter
was installed outside of the transmission range, or there
was interference.
• Mount the transmitter or actuator at a better location.
10. Warranty
These operating instructions are an integral part of both the
appliance and the terms of warranty. They must be furnished
to the user. The technical design of the appliance is subject
to change without prior notification.
Jäger-Direkt products are manufactured using state of the
art technologies in compliance with prevailing national and
inter- national regulations, and are quality tested. The right
of compensation apllies according to payment terms and
delivery conditions of Jäger Direkt GmbH & Co. KG.
Further information to application and parameterisation for the
Opus radio plus product family under www.opus-schalter.de.
Jäger-Direkt Radio Plus products may be sold and used
in EU countries, Switzerland, Iceland and Norway.
The products conform to R&TTE Directive 1999/5/EC
and meet EU regulations.
Material Typical range
Masonry 20m (max. 3 walls)
Reinforced concrete 10m (max. 1 wall/ceiling)
Drywall/wood 30m (max. 5 walls)
7.5 Safety function (Function 5)
The transmitter can be used, for example, to service blinds/
shutters and, with the Radio Plus window contact, can also be
used to latch opened patio doors in place.
One transmitter is assigned on the respective actuator and
the actuator’s Function 5 is programmed.
Caution!! The window contact must be assigned or deleted
with its programming button on a actuator.
Following activation of Function 5‘s programming, the
magnetic contact of the window contact must be activated one
time to permit its recognition! This can also be done before
the the window contact will be mounted.
7.6 Sun sensor mode (Function 6)
Caution!! Already integrated for future applications!
With automatic mode ON (Point 7.4), an ON signal from the
sun sensor will cause all shutters/blinds and awnings to be
switched to „DOWN“ (with a 1 s slat adjustment for shutters)
and an OFF signal will result in the „UP“ command. This is
especially recommended for awnings.
The time setting for lowering is adjustable (parameter).
Caution!! Please follow the sun sensor’s instructions.
7.7 Scenes (Function 7)
When multiple blinds/shutters are controlled with Radio Plus
actuators and their assigned transmitters, this function can
be used to store the current positions of blinds/shutters as
a scene, which can then be called up later on.
This is done by assigning all actuators involved in the scene
to an additional transmitter, in which Function 7 has been
programmed for each of the actuators.
When the blinds/shutters are in the desired positions, the scene
must then be stored by pressing one of the buttons on the
transmitter used for the scene for longer than 2 s.
Briefly pressing one of the transmitter’s buttons will cause
one of the four stored scenes (A ... D) to be called up and
automatically adjust the positions of blinds/shutters accordingly.
Wall transmitter button Function
Press button DOWN Tor IUP and interlock
Press button UP Uor ORelease
Status window contact Function
Window contact opened Interlock
Window contact closed Release
Parameter
1 Wall transmitter safety function
2 Window contact safety function
Sun sensor Function
On signal DOWN
Off signal UP
Parameter
1 Running time 10 s
2 Running time 13 s
3 Running time 16 s
4 Running time 20 s
5 Running time 25 s
6 Running time 30 s
7 Running time 40 s
Button Function
Press button UP Uor
button Obriefly
Switch on scene
A or C (parameter)
Press button DOWN T
or button Ibriefly
Switch on scene
B or D (parameter)
Press button UP Uor
button Ofor longer
Storage scene
A or C (parameter)
Press button DOWN T
or button Ifor longer
Storage scene
B or D (parameter)
Parameter
1 Scene A (button Oor U), scene B (button Ior T)
2 Scene C (button Oor U), scene D (button Ior T)
max. 5mm
Window contact
Magnet
