Jaxon XTR CARP SENSITIVE PLUS User manual

INSTRUKCJA OBSŁUGI
OPERATION MANUAL
JAXON XTR CARP SENSITIVE PLUS
AJ-SYB007X
AJ-SYB008X

1
Spis treści
BUDOWA SYGNALIZATORA I CENTRALKI....2
SYGNALIZATOR..............................................3
CENTRALKA....................................................... 3-4
UWAGI..............................................................5
Table of contents
KEY FUNCTIONS.............................................6
BITE INDICATOR.............................................7
RECEIVER............................................................7-8
NOTES................................................................... 8

2
A –Dioda
B –Regulacja tonu
C –Włącznik lampki
D –Dioda pamięci
E –Czujnik
F –Włącznik/Regulacja
głośności
G –Lampka zmierzchowa
H –Regulacja czułości
I –Głośnik
J –Gwint do montażu
1–Antena
2–Diody
3–Włącznik/Regulacja tonu
4–Włącznik wibracji/
Regulacja głośności
5–Głośnik
BUDOWA SYGNALIZTORA I CENTRALKI

3
Montaż/wymiana baterii: wysunąć pokrywkę z zaczepów z
tyłu sygnalizatora i włożyć baterie R9/6LR61 (9V) (nie
załączona), zwracając uwagę na poprawne podłączenie
biegunów (+/-), następnie zamknąć pokrywkę.
Wkręcić sygnalizator w trzpień podpórki lub stanowiska.
Uruchomić sygnalizator poprzez przytrzymanie włącznika
(V). Sygnał dźwiękowy oraz trzykrotne miganie diody
pamięci potwierdza, że urządzenie jest gotowe do pracy.
Przeciągnąć żyłkę przez czujnik. Branie sygnalizowane jest
dźwiękiem, zaświeceniem lewej diody, a także miganiem
prawej diody pamięci przez około 20 sekund pozwalając na
identyfikację sygnalizatora, który został aktywowany.
Istnieje możliwość ustawienia głośności (V), czułości (S)
oraz tonu (T). Włącznikiem L uruchamia się lampkę
zmierzchową.
Wyłączenie sygnalizatora następuje poprzez ponowne
przytrzymanie włącznika (V). Sygnał dźwiękowy oraz
pojedyncze zaświecenie prawej diody potwierdza, że
urządzenie jest wyłączone.
Maksymalny dystans pomiędzy sygnalizatorem a
odbiornikiem to, w zależności od warunków pogody i
występujących zakłóceń w otoczeniu, 100 –150m.
Montaż/wymiana baterii: wysunąć pokrywkę z tyłu pilota i
zamontować 4 baterie AAA/R03 1,5V (nie załączone),
zwracając uwagę na poprawne podłączenie biegunów (+/-),
następnie zamknąć pokrywkę.
PILOT CENTRALKI
SYGNALIZATOR

4
Uruchomić pilota pokrętłem (T). O braniu informuje sygnał
dźwiękowy i zapalenie się diody w kolorze odpowiadającym
sygnalizatorowi.
Istnieje możliwość ustawienia głośności pokrętłem (V) oraz
tonu pokrętłem (T).
Pokrętłem (V) można przełączyć sygnalizację z trybu
dźwiękowego do trybu wibracyjnego
Wyłączenie pilota następuje za pomocą pokrętła (T).

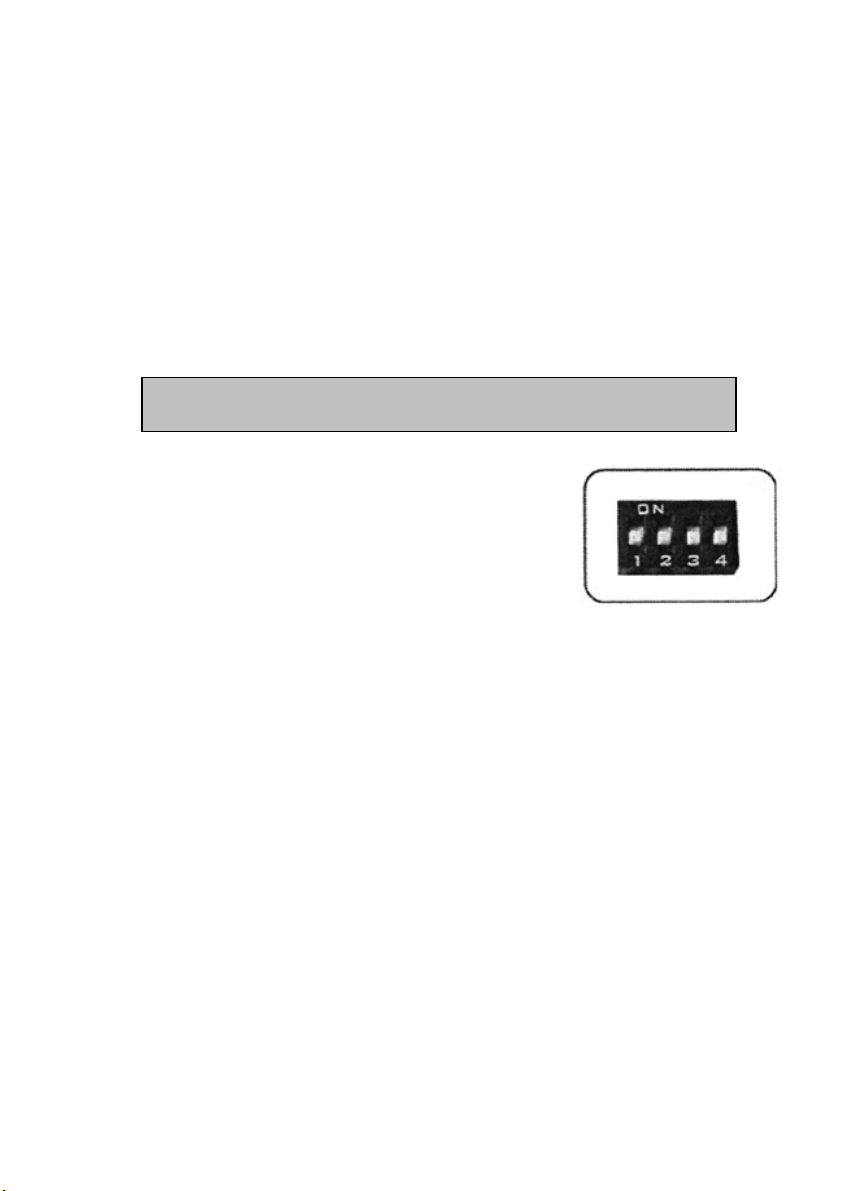

Wewnątrz komory z bateriami zarówno
sygnalizatora jak i odbiornika znajdują się
4 przełączniki o dwóch pozycjach (góra i
dół).
Aby zsynchronizować pilot centralki z
sygnalizatorem należy przełączniki
ustawić w tych samych pozycjach.
Należy pamiętać, że przełączniki częstotliwości fabrycznie
ustawione są w pozycjach wyjściowych (jak na zdjęciu), w
których pracować będą po włączeniu.
Jeżeli łowimy w pobliżu innych wędkarzy, używających
tych samych ustawień częstotliwości, mogą wystąpić
wówczas zakłócenia. W tej sytuacji należy zmienić
ustawienia przełącznika w pilocie centralki oraz wszystkich
używanych przez nas sygnalizatorach.
PRZEŁĄCZNIK CZĘSTOTLIWOŚCI

5
- Nie zanurzać urządzenia w wodzie
-Wszystkie naprawy muszą być dokonane w
autoryzowanym serwisie, nieuprawniona ingerencja w
urządzenie powoduje utratę gwarancji
-Czyścić za pomocą wilgotnej szmatki, nie używać mydła,
detergentów oraz innych płynów
-Jeżeli zestaw nie będzie używany przez dłuższy czas,
należy usunąć baterie.
UWAGI

6
A –LED
B –Tone control
C –Dusk LED switch on/off
D –Memory LED
E –Sensor
F –Switch ON/OFF/ Volume
Control
G –Dusk LED
H –Sensitivity control
I –Speaker
J - Mount Screw
1–Antenna
2–LED
3–Switch ON/OFF /Tone
control
4–Volume/vibes control
5–Speaker
KEY FUNCTIONS

7
Replacing the battery: remove the cover on the back of the
bite alarm, and insert 1 R9/6LR61 9V battery (not included).
Mount the alarm on a buzzer bar or bankstick.
Turn the Switch ON/OFF to activate the alarm. Beep and
flashing lights confirms, that bite indicator is ready to work.
Thread the fishing Line over the sensor. A bite is indicated
by sound and flashing left light for 20 seconds allowing you
to identify the bite indicator, which has been activated.
The Volume can be adjusted via the volume control (V),
sensitivity via Sensitivity control (S) and the tone via tone
control (T).
Press (L) button to switch on/off dusk LED.
Turn off the bite alarm by press Switch ON/OFF. Beep and
single flash D LED –left light confirm the bite alarm is off.
The maximum distance of transmission to the wireless
transmitter is between 100 -150 meters depending on
conditions.
Replacing the battery: remove the cover on the back of the
receiver, and insert 4 AAA/R03 1,5V battery (not included).
Turn (T) control to switch on bite alarm. Bite is indicated by
sound alarm and flashing LED on Receiver the same color
as bite alarm. The Volume can be adjusted via the volume
control (V) and the tone via tone control (T).
Turn (V) control to choose vibes or volume alarm.
Turn off the receiver by (T) control anticlockwise until it
clicks.
RECEIVER
BITE INDICATOR

8
Inside the battery chamber, there are 4 dip
numbers and each number has 2 positions
(UP and DOWN). When you set up the dip
switch on the receiver with the wireless
bite alarm, you are required to put the dip
switch on the bite alarm and the receiver to
the
same number in the same position (to match each other in
pairs). Please note your wireless bite alarms and receivers are
set in a default position (so when you switch on the power,
the wireless bite alarm will work with the receiver). If you
fish with other fishermen on the same water and are having
interference by the same frequency wireless bite alarms, you
should change the setup by changing the arrangement of the
dip switch of both the wireless bite alarms and the receiver.
-Do not put into the water
-Make sure you understand All instructions before using
-Any repairs should be made by Professional. Do not
attempt to disassemble the bite alarm yourself
-Clean the bite alarm with a slightly damp cloth. Do not
use soap or solvent
-If the bite alarm is not in use for some time, remove battery
WARNING
DIP SWITCH

9
Kraj pochodzenia –Chiny
Made In China
Importer / Importer:
JAXON SP. Z O.O.
SKÓRZEWO, UL. MALWOWA160
60–185 POZNAŃ POLAND
www.jaxon.pl,www.jaxon.eu
