Jb systems Mm 14d User manual

Version: 1.0

WWW.BEGLEC.COM

Reproduction or publication of the content in any manner, without express permission of the publisher, is prohibited.

Operation Manual

Mode d'emploi

Gebruiksaanwijzing

Bedienungsanleitung

Manual de instrucciones

Manual do utilizador

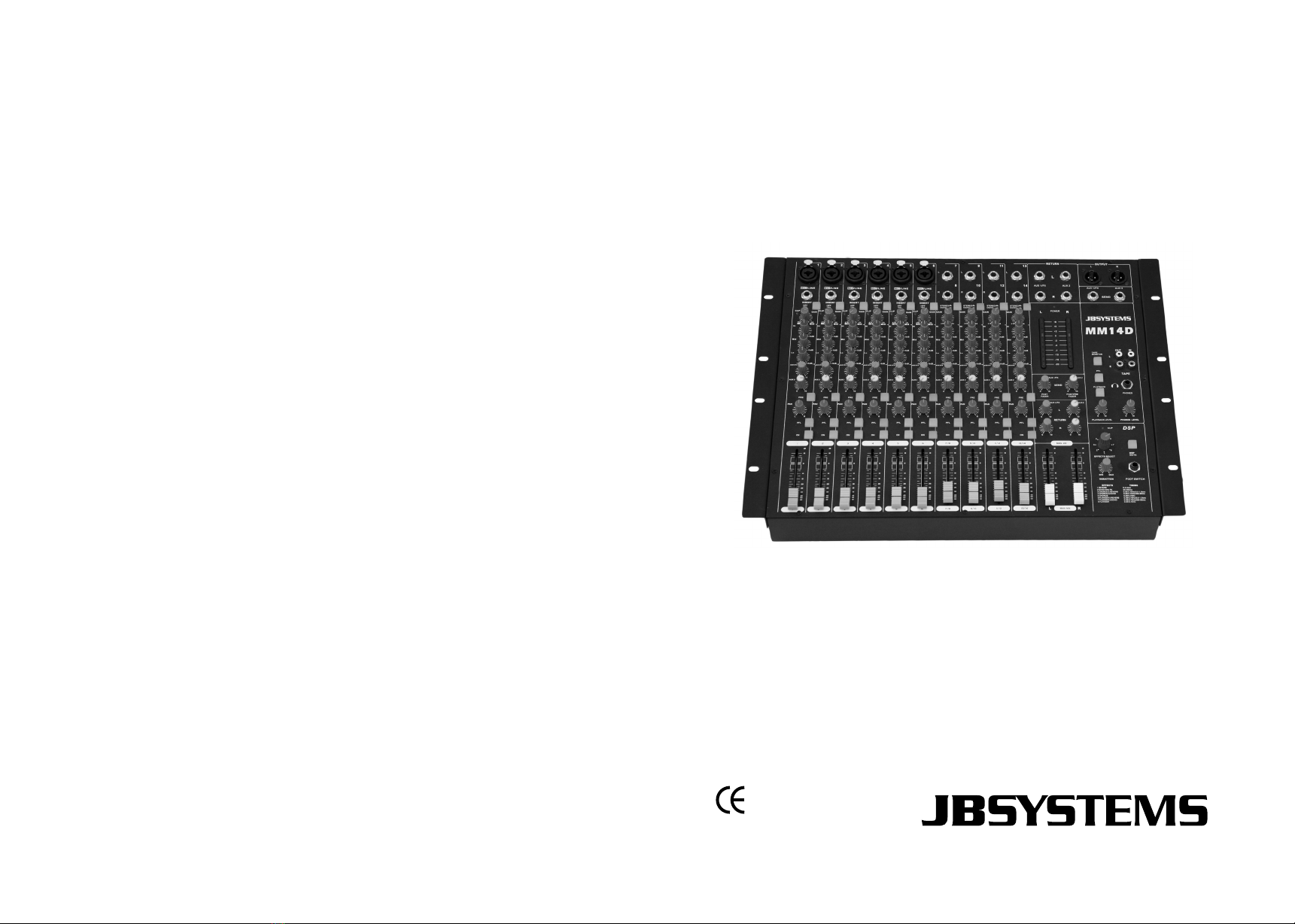

MM 14D

LOW NOISE PROFESSIONAL PA-MIXER

MM 14D

LOW NOISE PROFESSIONAL PA-MIXER

The Power Source for DJ’s

EN - DISPOSAL OF THE DEVICE

Dispose of the unit and used batteries in an environment friendly manner

according to your country regulations.

FR - DÉCLASSER L’APPAREIL

Débarrassez-vous de l’appareil et des piles usagées de manière écologique

Conformément aux dispositions légales de votre pays.

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruikte batterijen op een milieuvriendelijke

manier conform de in uw land geldende voorschriften.

DU - ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und

Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

Reciclar el aparato y pilas usadas de forma ecologica conforme a las

disposiciones legales de su pais.

PT - COMO DESFAZER-SE DA UNIDADE

Tente reciclar a unidade e as pilhas usadas respeitando o ambiente e em

conformidade com as normas vigentes no seu país.

ENGLISH OPERATION MANUAL

JB SYSTEMS®1/44 MM-14D

Thank you for buying this JB Systems®product. To take full advantage of all possibilities, please read these

operating instructions very carefully.

FEATURES

This unit is radio-interference suppressed. This appliance meets the requirements of the current European

and national guidelines. Conformity has been established and the relevant statements and documents have

been deposited by the manufacturer.

P.A. mixer with 14 inputs, perfect for microphone mixing or small bands

8 internal DSP-effects (reverb, echo, chorus,flanger, …) with foot switch.

Internal DSP-effects are switched off when the aux1-output is connected.

All input channels have:

oGain control

oHi, Mid, Lowtone controls

oAux1/internal effect (post fader)

oAux2 (switchable pre/post fader)

oPan/balancecontrol

oPFLswitch

oChannelON/OFFswitch

6 mono channels also have:

oBalanced line input (Jack)

oBalanced microphone(XLR)

o48V Phantom power supply

oInserts ( for external effect equipment)

oSelectable75Hz low cut filter

oClip indicator

4 stereo channels also have:

oBalanced line input (2 jacks: left+right)

oMono/stereo switch (mono: Linput to L+R)

Aux send/return masters

Extra stereo RCA tape deck input/output with tape monitor

Balanced left and right master output

BEFORE USE

Before you start using this unit, please check ifthere’s no transportation damage. Should there be any, do

not use the device and consult your dealerfirst.

Important: This device left our factory in perfect condition and well packaged. It is absolutely necessary

for the user to strictly follow the safety instructions and warnings in this user manual. Any damage caused

bymishandling is not subjectto warranty. The dealer will not accept responsibility for any resulting defects

orproblems caused bydisregarding this user manual.

Keep this booklet in a safe place for future consultation. If you sell the fixture, be sure to add this user

manual.

To protect theenvironment, please try to recycle the packing material as much as possible.

Check the contents:

Checkthat the carton contains the following items:

User manual

MM-14Dunit

PowerSupply

ENGLISH OPERATION MANUAL

JB SYSTEMS®2/44 MM-14D

SAFETY INSTRUCTIONS:

To prevent fireor shock hazard, do not expose this appliance to rain or moisture.

To avoid condensation to be formed inside, allow the unit to adapt to the surrounding temperatures when

bringing it into a warm room after transport. Condense sometimes prevents the unit from working at full

performance or may even cause damages.

This unit is for indoor use only.

Don’t placemetal objects or spill liquid inside the unit. No objects filled with liquids, such as vases,shall be

placed on this appliance. Electric shock or malfunction may result. If a foreign object enters the unit,

immediately disconnect the mains power.

No naked flamesources, such as lighted candles, should be placed on the appliance.

Don’t cover any ventilation openings as this mayresult in overheating.

Prevent use in dusty environments and clean the unit regularly.

Keep the unit away from children.

Inexperienced persons should not operate this device.

Maximum save ambient temperature is 40°C. Don’t use this unit at higher ambient temperatures.

Always unplug the unit when it is not used for a longer time or before you start servicing.

The electrical installation should be carried out by qualified personal only, according to the regulations for

electrical and mechanical safety in your country.

Check that the available voltage is not higher than the one stated on the rear panel of the unit.

The socket inlet shall remain operable fordisconnection from the mains.

The power cord should always be in perfect condition. Switch the unit immediately off when the power cord

is squashed or damaged. It must be replaced by the manufacturer, its service agent or similarly qualified

persons in order to avoid a hazard.

Never let the power-cord come into contact with other cables!

In order to avoid a hazard, the unit shall only be used with the AC-adaptor delivered with it. If the AC-

adaptor is damaged, a same model adaptorshall be used only.

When the power switch is in OFFposition, this unit is not completely disconnected from the mains!

In order to prevent electric shock, do not open the cover. There are no user serviceable parts inside.

Never repair a fuse or bypass the fuse holder. Always replace a damaged fuse with a fuse of the same

type and electrical specifications!

In the event of serious operating problems, stop using the appliance and contact your dealer immediately.

Please usethe original packing when the device is to be transported.

Due to safety reasons it is prohibited to make unauthorized modifications to the unit.

INSTALLATION GUIDELINES:

Install the unit in a well-ventilated location where it will not be exposed tohigh temperatures or humidity.

Placing and using the unit for long periods near heat-generating sources such as amplifiers,spotlights, etc.

will affect its performance and may even damage the unit.

The unit can be mounted in 19-inch racks. Attach the unit using the 4 screw holes on the front panel. Be

sure to use screws of the appropriate size. (screws not provided)

Take care to minimizeshocks and vibrations during transport.

CAUTION

CAUTION:

To reduce the risk of electric shock, do not

remove the top cover. No user-serviceable parts inside.

Refer servicing to qualified service personnel only.

The lightning flash with arrowhead symbol within the equilateral triangle is intended to alert the

use or the presence of un-insulated “dangerous voltage” within the product’s enclosure that may

be of sufficient magnitude to constitute a risk of electric shock.

The exclamation point within the equilateral triangle is intended to alert the user to the presence of

important operation and maintenance (servicing) instructions in the literature accompanying this

appliance.

This symbol means:indoor useonly

Thissymbol means:Readinstructions

This symbol means: Safety Class II appliance

ENGLISH OPERATION MANUAL

JB SYSTEMS®3/44 MM-14D

When installed in a booth or flight case, please make sure to have good ventilation to improve heat

evacuation of the unit.

To avoid condensation to be formed inside, allow the unit to adapt to the surrounding temperatures when

bringing it into a warm room after transport. Condense sometimes prevents the unit from working at full

performance.

CLEANING THE APPLIANCE:

Clean by wiping with a polished cloth slightly dipped with water. Avoid getting water inside the unit. Do not

use volatile liquids such as benzene or thinner which will damage the unit.

CONNECTIONS

For more information on connections, please refer to the next chapter.

Be sure to turn off the mixer before you make changes to the different connections.

In this manual we talk about “line inputs”. This is a global name for inputs with a level between 750mV and

2V. This includes tuners, videos, CD-players, etc.

FUNCTIONS

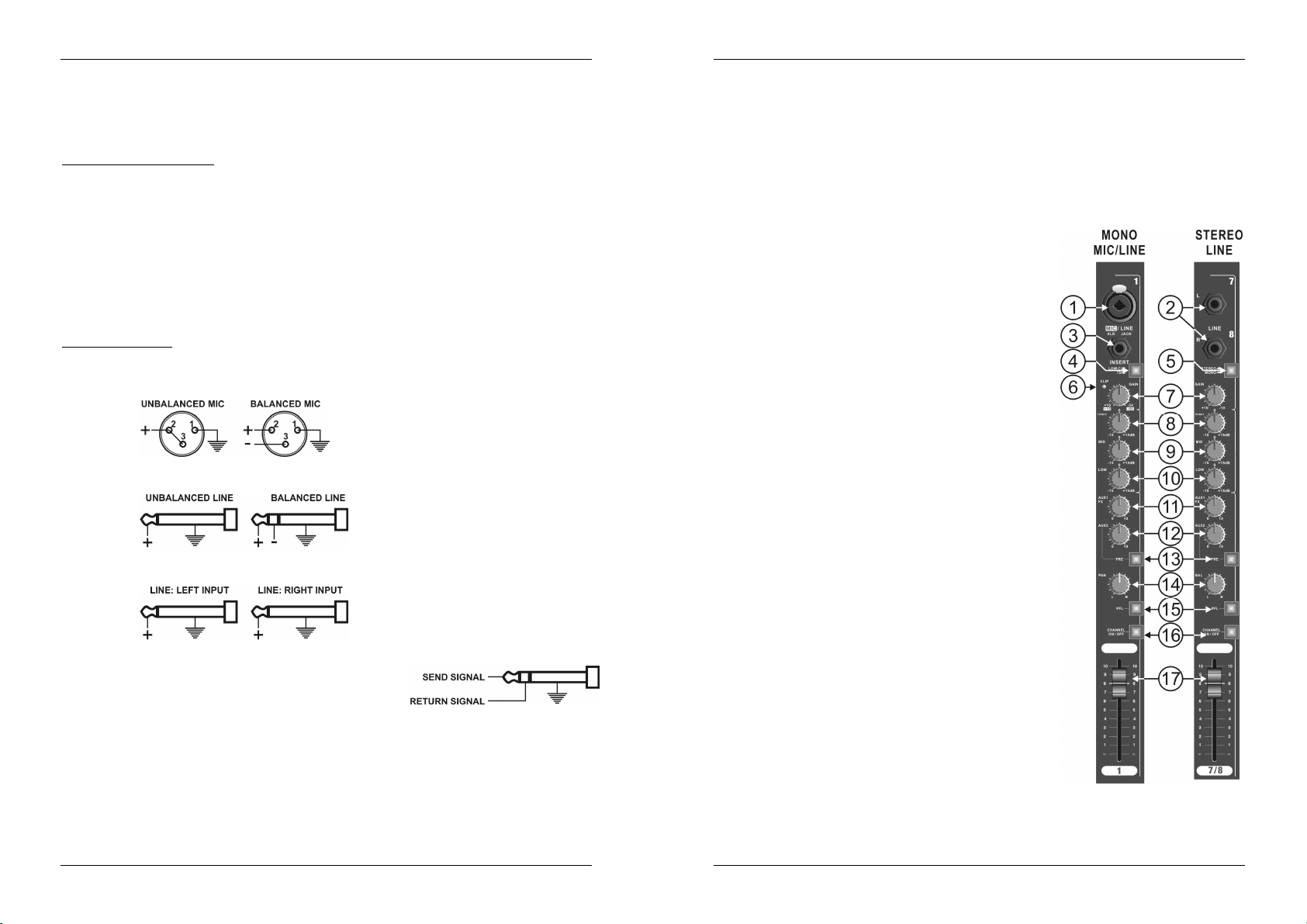

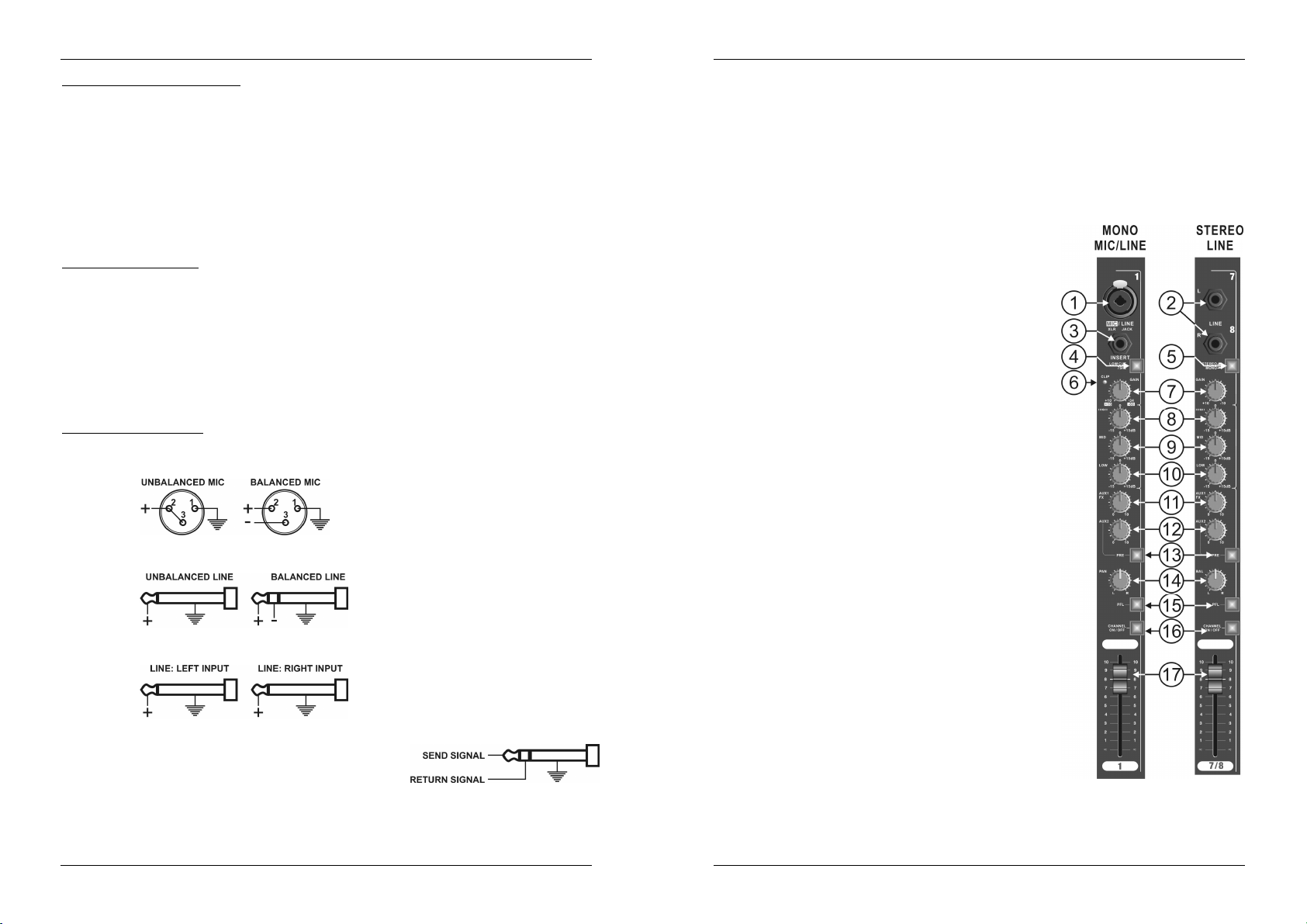

INPUT CHANNELS

1. COMBO INPUT:

MICROPHONE INPUT = 3 PIN FEMALE XLR CONNECTOR

MONO LINE INPUT = 1/4" JACK SOCKET

2. 1/4" JACK SOCKET LINE INPUTS

3. INSERT

Allows you to insert an external effect (like compressor, noise

gate, equaliser, etc) that you will only use for this channel.

Wiring ¼” Stereo Jack socket:

4. LOW CUT FILTER Switch

When this button is lit, the frequencies below 75Hz for this channel will be filtered. This can be

usefull forexample toavoid ‘popping’ of microphones or stage rumble.

5. STEREO / MONO SWITCH

When this button is lit, the mono function is activated; the Left input signal will be send to the Left

andRightchannel

ENGLISH OPERATION MANUAL

JB SYSTEMS®4/44 MM-14D

6. CLIP LED

This warning will illuminate 4dB before clipping and will remain on for a short period. For optimal

input channel running level, adjust Gain Control until Clip indicator illuminates while signal peaks are

present.Then

adjust the gain setting until Clip indicator is off. This will give optimal signal to noise.

7. GAIN CONTROL

Allows maximum input signal control and will accommodate most microphones of both low or high

impedance to 600 Ohm as well as Phantom Power (48 Volt) types. The line input can be anything

from keyboard through to line level feeds from other equipment.

Gain range:

XLR input +15 to+60dB

Jackinput –15 to+30dB

8. EQ CONTROL ‘HIGH’

Allows 15dB cut/boost for the high frequencies (15kHz)

9. EQ CONTROL ‘MID’

Allows 15dB cut/boost for the mid frequencies (2,5kHz)

10. EQ CONTROL ‘LOW’

Allows 15dB cut/boost for the low frequencies (65Hz)

11. AUX SEND 1 (Post-Fade)

This auxiliary send control is ‘Post-fade’ and is mainly used

to send the signal of the channel to the internal effect

module. When the AUX1/FX send (11) is used, the internal

effect unitis switched off. The AUX1 send level changes with

the position of the channel fader (17).

12. AUX SEND2 (Pre-Fade or Post-Fade)

This knob is used to send the audio signal of this channel to

the AUX 2 SEND output. It can be switched pre or post

fader. See next point (13) for more information

13. PRE-FADE / POST-FADE SWITCH for AUX SEND 2

Button is lit: AUX2 for this channel is switched PRE-

FADE. The level is only influenced by the Gain control (7)

and not by the channel fader (17). Use this setting for

example when AUX2 is used tocontrol stage monitors.

Button is not lit: AUX2 for this channel is switched

POST-FADE. The level is also influenced by the position

of the channel fader (17). Use this setting for example

when AUX2 is used for external effect equipment.

14. PAN / BAL CONTROL

Pan control: also called “panoramic control“ is used on

the mono input channels to position the mono microphone

somewhere left or right in the stereo output.

Balance control: is used to set the stereo balance of the

stereoinput channels.

15. PFLSWITCH

Also called “Pre Fade Listening” is used to monitor the input

channel on the headphone while the channel fader is closed.

16. CHANNEL ON / OFF BUTTON

This button is very usefull if you want to cut the output of an

input channel without changing the settings and levels.

Switching off unused channels increases the signal/noise

ratio of the mixer.

ON button is lit: The channel isswitched on

ON button is not lit: the channel is switched off

17. 60mmFADER

Controls the output signal of the corresponding input

channel.

ENGLISH OPERATION MANUAL

JB SYSTEMS®5/44 MM-14D

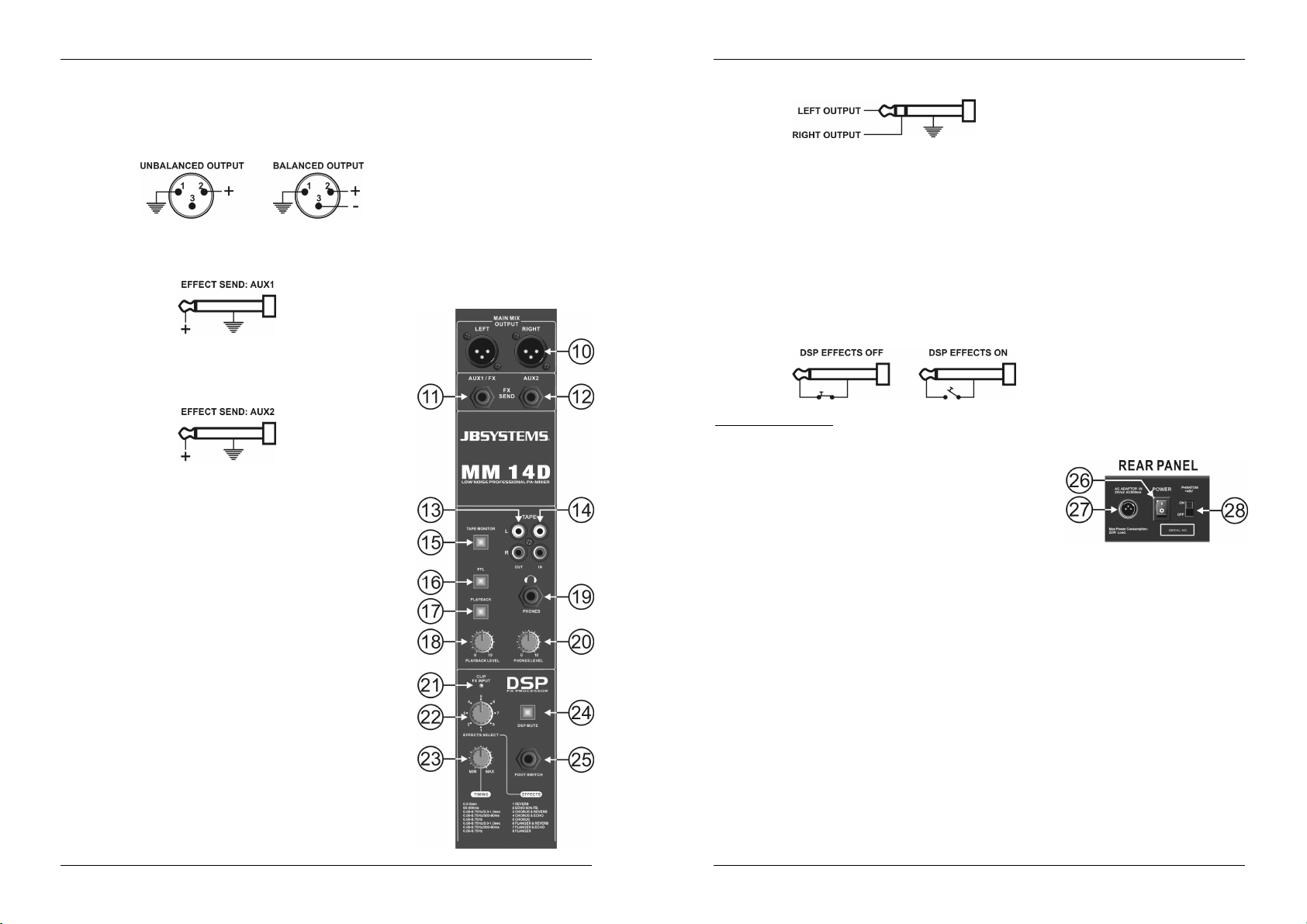

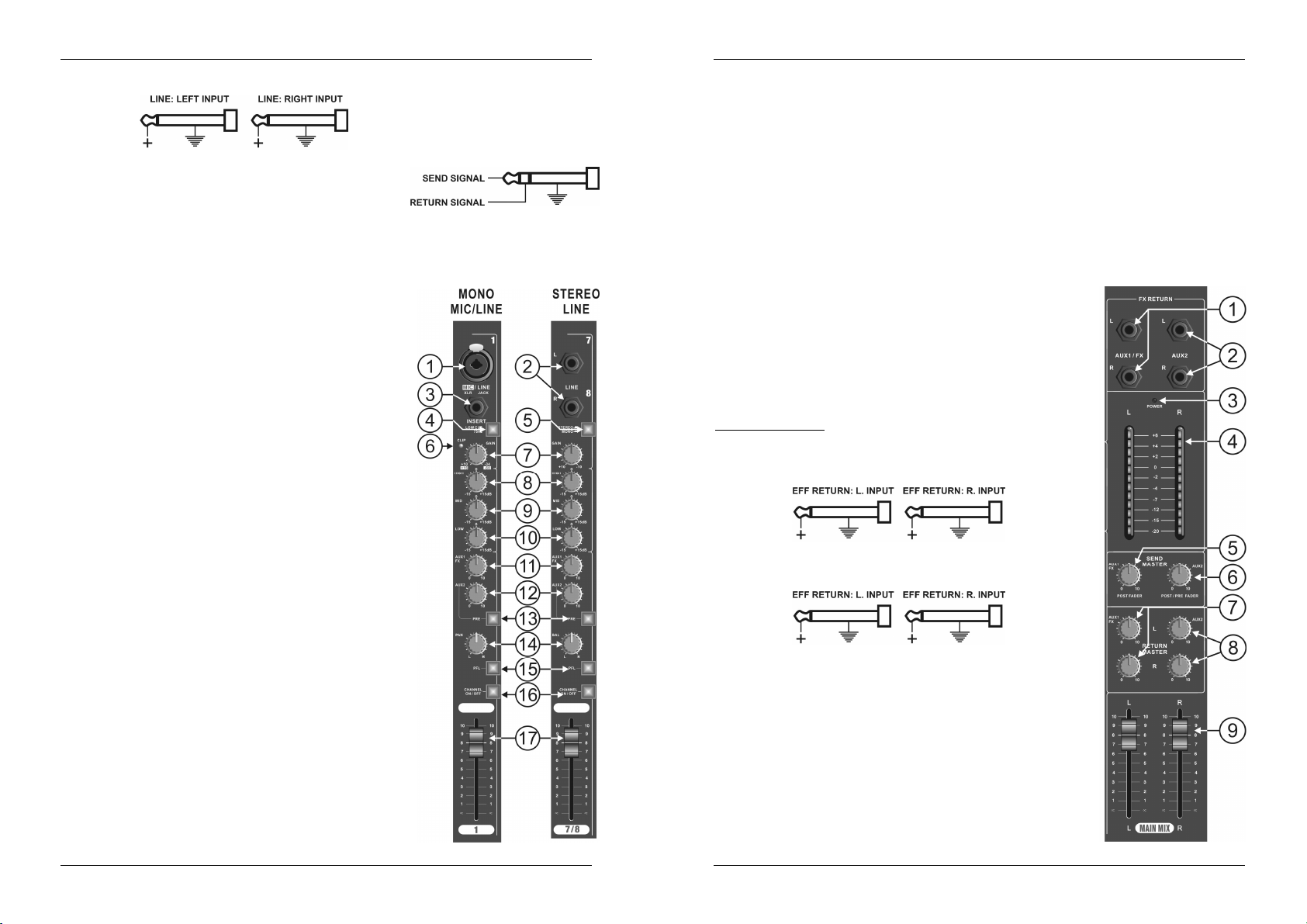

OUTPUT SECTION

1. AUX1RETURN– 1/4" Jack MonoSocket Inputs

To inject the return signal from external effects back into the mixing

console. When a jack is inserted, the internal DSP-effects are not

used.

2. AUX2RETURN– 1/4" Jack Mono Socket Input

Same function as Aux1 Return(1). Can also be used to connect an

extra sound source (ex. CD player) to the mixing console.

3. POWER LED

This blue led is lit when the power is switched on. (the power switch is

situated on the back of the mixing console)

4. LED VU-METER

This is a 12 segment led meter with VU calibration providing a signal

monitor range from –20dB to 6dB. with a change of colour at the

nominal0dB position.

5. MASTER CONTROL FOR AUX1 SENDS

Used to set the general output level of the AUX1-signals, controlled

by the AUX1 FX Sends (11) and sent to the internal or external effect

processor.

6. MASTER CONTROL FOR AUX2 SENDS

Used to set the general output level of the AUX2-signals, controlled

by the AUX2 FX Sends (12) and sent to the external effect processor

(post-fade) or to stage monitors (pre-fade).

7. MASTER CONTROL FOR AUX1 RETURN

Used to mix the AUX1 return signal with the main output of the mixing

console.

8. MASTER CONTROL FOR AUX2 RETURN

Used to mix the AUX2 return signal with the main output of themixing

console.

9. MASTER OUTPUT FADER CONTROL

Used to set the required overall output level to the power amplifier (or

other equipment).The calibration showsa suggested nominal running

level, referenced ‘0’ (10dB boost is available if required).

10. STEREO MAIN MIX OUTPUT - 3 pin Male XLR Sockets

Used to connect the master output (Main mix) of the mixer to a power

amplifier (or other equipment)

Output wiring:

11. AUX SEND OUTPUT – 1/4" Jack Mono Socket (unbalanced) output

Used to send the signal of AUX1 to external equipment or effect units.

Remark: When you insert a jack connector in the AUX1 SEND output, the internal effect unit

will automatically be deactivated.

Output wiring:

ENGLISH OPERATION MANUAL

JB SYSTEMS®6/44 MM-14D

12. AUX SEND OUTPUT – 1/4" Jack Mono Socket (unbalanced) output

Used to send the signal of AUX2 to external equipment, effect

units or stage monitors.

13. TAPE OUT – stereo RCA Socket Outputs (unbalanced)

The signal is derived from the main stereo output mix after the

output faders and can be used to record the master mix.

14. TAPE IN – stereo RCA Socket Inputs (unbalanced)

Signal is routed to the main stereo output before the faders

and the monitoring system.

15. TAPE MONITOR SWITCH

Used toselect which signal is routed tothe PFL-switch(16):

Switch ON(lit): signal from TAPE IN(14)

Switch OFF (not lit): signal from MAIN MIX. This is the

same signal as on the TAPE OUT (13) and the MAIN MIX

OUTPUT(10).

16. PFLSWITCH

Used to select which signal is routed to the HEADPHONE

output(19):

Switch ON (lit): PFL-signals ofthe inputchannels.

Switch OFF (not lit): signal is selected by the TAPE

MONITORswitch(15).

17. PLAYBACKSWITCH

Used to add the stereo TAPE IN(14) signal to the main stereo

output mix or not.

18. PLAYBACK LEVEL CONTROL

Used to set the playback level of the TAPEIN(14) signal.

19. HEADPHONE OUTPUT – 1/4" Stereo Jack Socket Output

Output wiring:

Minimum Load impedance: 40 Ohm

20. HEADPHONE LEVEL CONTROL

Sets the level of the HEADPHONE output (19).

21. DSP CLIP LED

This led blinks when the input signal of theinternal DSP-effect

processor is too high.

22. EFFECT SELECTOR KNOB

Used to select one of the 8 available digital effects.

23. DSP TIMING KNOB

Used to adapt the selected effect to your personal taste.

24. DSP MUTE

When this button is lit, the internal effect unit is switched off. This is very usefull to compare your mix

with and without effects.

25. FOOTSWITCH connector

Here you can connect a foot switch to switch the internal effects on/off.

Connector wiring:

ENGLISH OPERATION MANUAL

JB SYSTEMS®7/44 MM-14D

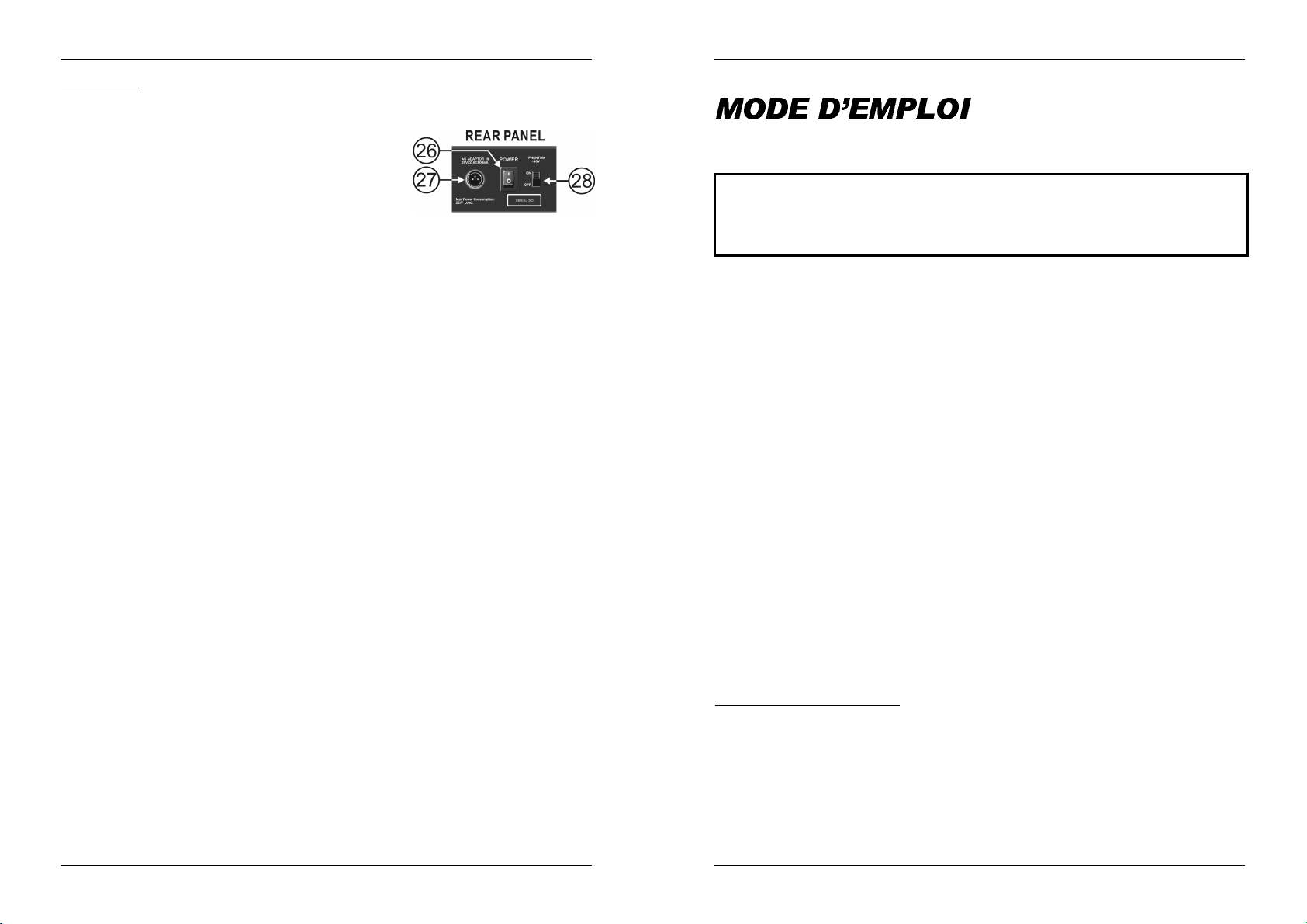

REAR PANEL

26. POWERON/OFFSWITCH

Used to switch the mixer on/off. We strongly advise to set the master output faders (9) of the mixer

and the gain controls of your amplifier to zero before you

switch the mixer on or off.

27. POWER SUPPLYCONNECTOR

Connect the included power supply here. Replace this power

supply only with exactly the sametype number.

28. PHANTOMPOWERSWITCH

This +48Vdc voltage should be used when condenser

microphones are connectedto the microphoneinputs.

Attention:

All XLR microphone inputs will carry the 48Vdc voltage when the phantom power is switched

on. We strongly advice to check the user manual ofthe microphones before using the phantom

power option.

Make sureto switch the mixer off while using the phantom power switch(28)

Normally you can still connect dynamic microphones while the phantom power is switched on,

however to prevent unwanted damage we strongly insist you check the user manual of your

dynamic microphonebeforeusing it.

SPECIFICATIONS

PowerSupply: input: 230Vac,50Hz

output: 2x 20Vac 500mA

Frequencyresponse: microphone: 20-20.000Hz+/-2dB

lineinput: 20-20.000Hz+/-1.5dB

THD + noise: microphone: <0.3% @1kHz, 0dB

line input: <0.05% @ 1kHz, 0dB

Tone controls: high freq. +/-15dB15kHz

mid freq. +/-15dB2,5kHz

low freq. +/-15dB65Hz

S/N Ratio (IHF-A): >85dB

Phantompower: +48Vdc

Micro inputs: 1mV @ 200-600Ohm/balanced

Line inputs: 300mV @ 10kΩ

Record output: 775mV @ 50kΩ

Master output: 2V @ 600Ω

Dimensions: 483(W) x355(H) x 78(D) mm

Weight(mixer): 5,4kg

Weight(poweradapter): 0,85kg

Every information is subject to change without prior notice

You can download the latest version of this user manual on our website: www.beglec.com

FRANCAIS MODE D’EMPLOI

JB SYSTEMS®8/44 MM-14D

Nous vous remercions d’avoir acheté ce produit JB Systems®. Veuillez lire ce mode d’emploi très

attentivement afin de pouvoir exploiter toutes les possibilités de cet appareil.

EN VOUS INSCRIVANT POUR LA LETTRE D’INFORMATION VOUS SEREZ TOUJOURS

TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS:

NOUVEAUTES, ACTIONS SPECIALES,JOURNEES PORTES OUVERTES, ETC.

SURFEZ SUR: WWW.BEGLEC.COM 

CARACTERISTIQUES

Cet appareil ne produit pas d’interférences radio. Il répond aux exigences nationales et européennes. La

conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

Table de mixage pour sonorisation à 14 entrées, parfaite pour mixer plusieurs micros ou sonoriser un petit

orchestre.

8 effets DSP à bord (réverbe, écho, chorus, flanger, …) avec commande par interrupteur à pied.

Les effets DSP internes sont mis hors service quand la sortie AUX1 est connectée.

Tous les canaux d'entrées possèdent les contrôles suivants :

oContrôle de gain

oContrôles de tonalité pour les aiguës, les médiums et les basses

oAux 1 / effets internes (post fader)

oAux 2 (choix entre pré et post fader)

oContrôle de panoramique / balance

oInverseur PFL

oInterrupteur de mise en ou hors service pour chaque canal

Les 6 canaux mono possèdent également les caractéristiques suivantes :

oEntrée ligne symétrique (jack)

oEntrée microsymétrique (XLR)

oAlimentation fantôme de 48 volts

oBoucles d'insertion (pour ajouter des effets externes)

oFiltrede coupure débrayable pour les basses fréquences (75 Hz)

oIndicateur d'écrêtage

Les 4 canaux stéréo possèdent également les caractéristiques suivantes :

oEntrée ligne symétrique (2 jacks : gauche et droit)

oInverseur mono / stéréo (mono : le signal d'entrée de gauche est envoyé aux deux canaux,

le gauche comme le droit)

Connexions générales d'envoi etde retour (aux)

Entrées et sorties stéréo supplémentaires de type RCA pour enregistrer, avecfonction tape monitor.

Sorties générales symétriques gauche et droite.

AVANT L’UTILISATION

Quelques instructions importantes:

Avant d’utiliser cet appareil, assurez-vous de l’absence de dommages liés au transport. En cas de

dommages, n’utilisez pas l’appareil et contactez le vendeur.

Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que

l’utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne

s’applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la

responsabilité des défauts ou de tout problème résultant du fait de n’avoir pas tenu compte des mises en

garde de ce manuel.

Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l’appareil,

assurez-vous d’y joindre ce manuel également.

Afin de protéger l’environnement, merci de recycler les emballages autant que possible.

FRANCAIS MODE D’EMPLOI

JB SYSTEMS®9/44 MM-14D

Vérifiez le contenu:

Vérifiez si l'emballage contient bien les articles suivants :

Moded'emploi

La console de mixage MM-14D

L’adaptateur d’alimentation CA

INSTRUCTIONS DE SECURITE:

Afin d’éviter tout risque d’incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou

l’humidité.

Pour éviter la formation de condensation à l’intérieur de l’appareil, patientez quelques minutes pour laisser

l’appareil s’adapter à la température ambiante lorsqu’il arrive dans une pièce chauffée après le transport.

La condensation empêche l'appareil de fonctionner de manière optimale, et elle peut même causer des

dommages.

Cet appareil estdestiné à une utilisation à l’intérieur uniquement.

Ne pas insérer d’objetmétallique ou renverser de liquidedans l’appareil. Aucun objet contenant un liquide,

tels que des vases, ne peut être placé sur cet appareil. Cela risquerait de provoquer une décharge

électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l’appareil, déconnectez

immédiatement de la source d’alimentation.

Aucune sourcede flammenue, telle que des bougiesallumées, ne peut être placéesur l'appareil.

Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résulterait.

Ne pas utiliser l'appareil dans un environnement poussiéreux et le nettoyer régulièrement.

Ne pas laisser l'appareil à portéedes enfants.

Les personnes non expérimentées ne doivent pas utiliser cet appareil.

La température ambiantemaximale d’utilisation de l’appareil est de 45°C. Ne pas l’utiliser au-delà de cette

température.

Débranchez toujours l’appareil si vous ne l’utilisez pas de manière prolongée ou avant d’entreprendre des

réparations.

Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux

règlements de sécurité électrique et mécanique en vigueur dans votre pays.

Assurez-vous que la tension d’alimentation de la source d’alimentation de la zone dans laquelle vous vous

trouvezne dépasse pas celle indiquée à l’arrière de l’appareil.

La prise doit toujours être accessible pour que le cordon secteur puisse être enlevé à tout moment.

Le cordon d’alimentation doit toujours être en parfait état. Mettez immédiatement l’unité hors tension si le

cordon devait être écrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être

remplacé par le constructeur, son agent ou un technicien qualifié.

Ne laissez jamais le cordon d’alimentation entrer en contact avecd’autres câbles !

Pour éviter tout risque de choc électrique, cet appareil doit être remplacé uniquement avec l’adaptateur

secteur inclus. Si l’adaptateur est défectueux, il sera utilisé seulement par un modèle identique.

Quand l’interrupteur principal est en position OFF, cet appareil n'est pas complètement isolé du courant

230V!

Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l’appareil.

CAUTION

ATTENTION:

afin de réduire le risque d’électrocution,

n’enlevez jamais le couvercle de l’appareil. Il n’y aaucune

pièce à l’intérieur de l’appareil que vous puissiez

remplacer vous-même. Confiez l’entretien uniquement à

destechniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans

isolation dans l'appareil, ce qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au

fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie: uniquement pourusage à l'intérieur.

Ce symbole signifie : Lire le mode d’emploi.

Ce symbole signifie:appareil construit selon les normes de sécurité classe II

FRANCAIS MODE D’EMPLOI

JB SYSTEMS®10/44 MM-14D

Pour éviter toute décharge électrique, ne pas ouvrir l’appareil. Il n’y a pas de pièces pouvant être

changées parl’utilisateur àl’intérieur.

Nejamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagépar

un fusible de même type et ayant les mêmes spécifications électriques !

En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l’appareil et contactez votre

revendeur immédiatement.

Utilisez l’emballage d’origine si l’appareil doit être transporté.

Pour des raisons de sécurité, il est interdit d’apporter une quelconque modification à l’appareil non

spécifiquement autorisée par les parties responsables.

CONSEILS D'INSTALLATION:

Installer l'appareildans un lieu bien aéré, àl'abri del'humidité et des fortes températures.

Placer et utiliser l'appareil à proximité de sources de chaleur telles que spots, amplis,… pourrait affecter

ses performances et même endommager l'appareil.

L'appareil peut êtreinstallé dans un rack de 19''. Fixez l'appareil en utilisant les 4 trous pour vis sur la face

avant. Assurez-vous d'utiliser des vis aux dimensions adaptées (vis non fournies). Essayez d'éviter les

vibrations et les coups lors du transport.

En cas d'installation dans un 'flight case', assurer une bonne ventilation afin d'évacuer la chaleur produite

par l'appareil.

Pour résorber la condensation à l'intérieur de l'appareil, le laisser s'adapter à la nouvelle température

ambiante après le transport. La condensation peut altérer les performances de l'appareil.

NETTOYAGE:

Nettoyez l’appareil à l’aide d’un chiffon doux, légèrement humide. Evitez d’introduire de l’eau à l’intérieur de

l’appareil. N’utilisez pas de produits volatils tels que le benzène ou le 'thinner', qui peuvent endommager

l’appareil.

CONNEXIONS

Pour plus d'informations sur les connexions, voyez le chapitre suivant.

Assurez-vous d'éteindre la table de mixage avant d'effectuer les différentes connexions. Dans ce mode

d'emploi, il est question d'entrée ligne ou “line inputs”. Il s'agit en fait d'un terme générique pour désigner des

entrées avec un niveau compris entre 750mV et 2V. Ceci inclut les lecteurs de CD, tuners, vidéo,…

FONCTIONS

CANAUX D'ENTREE

1. Entrées combinées :

Entrée micro = connecteur XLR femelle à 3 broches

Entrée lignemono = connecteur jack d'1/4"

2. Entrées ligne dotées d'unconnecteur jack d'1/4"

FRANCAIS MODE D’EMPLOI

JB SYSTEMS®11/44 MM-14D

3. Prisesd'insertion

Ces prises permettent d'insérer un effet externe (tel qu'un

compresseur, un noise gate, une égalisation, etc …) que

vous ne désirez utiliser que pour un canal exclusivement.

Câblage du connecteur jack stéréo d'1/4" :

4. Interrupteur du filtre de coupure pour les basses fréquences

Quand cette touche est allumée, les fréquences en dessous de 75 Hz de ce canal sont filtrées. Cela

peut être utile, par exemple, pour éviter les bruits de 'pop' excessifs des micros ou le bruit de fond

d'unpodium.

5. Inverseur stéréo / mono

Quand ce bouton est allumé, la fonction mono est activée ; le signal d'entrée de gauche sera envoyé

aux deux canaux, le gauche comme le droit.

6. LEDindicatriced'écrêtage

L’indicateur d’écrêtage s’allume 4dB avant le signal

maximum et restera allumé pendant une courte période.

Pour arriver à un fonctionnement optimal du canal d'entrée,

ajustez le contrôle de Gain de sorte que l'indicateur

d'écrêtagene s'allumeque lorsque des picsde puissance se

présentent. Ensuite, ajustez le contrôle de Gain jusqu'à ce

que l'indicateur d'écrêtage reste éteint. Cela vous donnera le

meilleur rapport signal sur bruit.

7. Contrôle de GAIN :

Permet de contrôler le signal d'entrée au mieux et d'adapter

la plupart des micros de basse ou de haute impédance

(jusqu'à 600 Ohms), ainsi que les modèles à alimentation

fantôme de 48 volts. L'entrée ligne peut être connectée à

n'importe quoi, cela va du clavier à un niveau ligne en

provenance d'un autreappareil externe.

Fourchettes degain :

- entrée XLR : de +15 à +60 dB

- entrée jack : de -15 à+30 dB

8. Contrôle d'égalisation ‘HIGH’

Permet de réduire ou d'augmenter les fréquences aiguës (15

kHz) de 15 dB

9. Contrôle d'égalisation‘MID’

Permet de réduire ou d'augmenter les fréquences médiums

(2,5 kHz) de 15 dB

10. Contrôle d'égalisation‘LOW’

Permet de réduire ou d'augmenter les fréquences graves (65

Hz) de 15 dB

11. AUX SEND 1 (Post-Fade)

Ce contrôle d'envoi de signal auxiliaire vient après le curseur

et est principalement utilisé pour envoyer le signal du canal

vers le module d'effets interne. Quand l'AUX1/FX send (11)

est utilisé, le module d'effets interne est mis hors service. Le

niveau d'envoi de l'AUX1 est tributaire de la position du fader

de canal (17).

12. AUX SEND2 (Pre-Fade ou Post-Fade)

Ce bouton est utilisé pour envoyer le signal audio de ce

canal vers la sortie AUX2 SEND. Il peut être placé avant ou

après le fader. Veuillez vous référer au point suivant (13)

pour de plus amples informations.

13. InverseurPRE-FADE / POST-FADE pour l'AUX SEND 2

Quand la touche est allumée : L'AUX2 de ce canal est

placé avant lecurseur. Le niveau est influencéuniquement

par le contrôle de Gain (7), et pas par le fader de canal

(17). Utilisez cette configuration quand l'AUX2 est utilisé

pour contrôler les haut-parleurs qui servent de moniteurs

de scène.

FRANCAIS MODE D’EMPLOI

JB SYSTEMS®12/44 MM-14D

Quand la touche n'est pas allumée : L'AUX2 de ce canal est placé après le curseur. Le niveau

d'envoi est aussi tributaire de la position du fader de canal (17). Utilisez cette configuration par

exemple quand l'AUX2 est utilisé en combinaison avec des effets externes.

14. Contrôle PAN / BAL

Contrôle PAN : est aussi appelé "contrôle de panoramique" et est utilisé sur les canaux d'entrée

mono pour positionner un micro mono quelque part entrela gauche et la droite de la sortie stéréo.

Contrôle de balance: est utilisé pour régler la balance stéréo des canauxd'entrée stéréo.

15. Inverseur PFL

Appelé aussi "Pre Fade Listening", il sert à écouter au casque le canal d'entrée alors que le fader de

canal est en position zéro.

16. Touche ON / OFFde canal

Cette touche est très utile quand on désire couper le signal de sortie d'un canal d'entrée sans pour

autant en changer les réglages ou les niveaux. Le fait de couper les canaux inutilisés augmente le

rapport signal sur bruit de la table de mixage.

Quand la touche ON est allumée : Le canal est en service

Quand la touche ON est éteinte : Le canal est hors service

17. Fader de 60 mm

Le fader contrôle lesignal de sortie du canald'entrée correspondant.

SECTION DES SORTIES

1. AUX1RETURN – Entrées jacks mono ¼"

Sert à réinjecter le signal de retour des effets externes vers la

console de mixage. Lorsqu'un jack y est inséré, les effets DSP

internes sont mis hors service.

2. AUX2RETURN – Entrées jacks mono ¼"

Même fonction que l'Aux1 Return (1). Peut également être utilisé

pour connecter une source sonore supplémentaire (ex. : lecteur de

CD) à la console de mixage.

3. LED d'alimentation secteur

Cette LED bleue est allumée quand l'appareil est sous tension.

(l'interrupteur de mise sous tension est situé à l'arrière de la console

de mixage)

4. VU-mètres à LED

Il s'agit de VU-mètres à 12 segments LED qui affichent un signal de

contrôle allant de –20 dBà 6 dB.

5. Contrôle SEND MASTER pour l'AUX1

Est utilisé pour régler le niveau général de sortie des signaux AUX1,

contrôlé par les AUX1 FX Sends (11) et envoyé vers les processeurs

d'effets internes ou externes.

6. Contrôle SEND MASTER pour l'AUX2

Est utilisé pour régler le niveau général de sortie des signaux AUX2,

contrôlé par les AUX2 FX Sends (12) et envoyé vers les processeurs

d'effets externes (après le fader) ou vers les haut-parleurs qui

servent de moniteurs de scène (avant le fader).

7. Contrôle RETURN MASTERpour l'AUX1

Contrôle utilisé pour mélanger le signal de retour de l'AUX1 à la

sortie générale de la console de mixage.

8. Contrôle RETURN MASTERpour l'AUX2

Contrôle utilisé pour mélanger le signal de retour de l'AUX2 à la

sortie générale de la console de mixage.

FRANCAIS MODE D’EMPLOI

JB SYSTEMS®13/44 MM-14D

9. Fader de sortie générale

Est utilisé pour régler le niveau général de sortie désiré allant vers l'amplificateur de puissance (ou

vers d'autresappareils).

10. STEREO MAIN MIX OUTPUT - connecteurs XLR mâle à 3 broches

Utilisé pour raccorder la sortie générale (Main Mix) de la table de mixage vers un amplificateur de

puissance (ouvers d'autres appareils).

Câblagedu connecteur de sortie:

11. Sortie FX SEND de l'AUX1 – sortie jack asymétrique mono d'1/4"

Utilisée pour envoyer le signal de l'AUX1 vers des appareils externes ou des processeurs d'effets.

Remarque : Lorsqu'on insère un connecteur jack dans la sortie AUX1 SEND, le processeur

d'effets interne est automatiquementdésactivé.

Câblagedu connecteur de sortie :

12. Sortie FX SEND de l'AUX2 – sortie jack asymétrique mono

d'1/4"

Utilisée pour envoyer le signal de l'AUX2 vers des appareils

externes, des processeurs d'effets ou des haut-parleurs qui

servent de moniteurs de scène.

13. Sorties TAPE OUT – sorties RCAstéréo(asymétriques)

Ce signal provient de la sortie stéréo générale, après les

faders de sortie, et il peut être utilisé pour enregistrer la sortie

générale.

14. Entrées TAPE IN – entréesRCAstéréo(asymétriques)

Ce signal est dirigé vers la sortie stéréo générale située avant

les faders et le système de monitoring.

15. Touche TAPE MONITOR

Utilisée pour choisir le signal qui est dirigé vers l'inverseur PFL

(16) :

Quand la touche est allumée : le signal vient des prises

TAPE IN (14)

Quand la touche est éteinte : le signal vient de la sortie

générale. Le signal est semblable sur les prises TAPE

OUT (13) et la sortie générale (10).

16. Touche PFL

Utilisée pour choisir le signal qui est dirigé vers la sortie

casque (19) :

Quand la touche est allumée : il s'agit des signaux PFL

des canaux d'entrée.

Quand la touche est éteinte : le signal est alors

sélectionné par l'interrupteur TAPEMONITOR (15).

17. Touche de PLAYBACK

Est utilisée pour ajouter ou non le signal stéréo venant des

prises TAPE IN(14) à la sortie stéréogénérale.

18. Contrôle de PLAYBACK LEVEL

Utilisé pour régler le niveau de playback du signal en

provenance des prises TAPE IN (14).

FRANCAIS MODE D’EMPLOI

JB SYSTEMS®14/44 MM-14D

19. SortiePHONES - Sortie jack stéréo d'1/4"

Câblagedu connecteur de sortie:

Impédance minimum : 40 ohms.

20. Contrôle PHONES LEVEL

Détermine le niveau de sortie du casque (19).

21. LED d'écrêtage du signal DSP

CetteLED clignotequand le signal d'entrée du processeur d'effets interneest trop élevé.

22. Bouton EFFECTS SELECT

Utilisé pour choisir l'un des 8 effets digitaux disponibles.

23. Bouton TIMING

Utilisé pour adapter l'effet sélectionné à votre goût personnel.

24. Touche DSP MUTE

Lorsque cette touche est allumée, le processeur d'effets interne est mis hors service. Il est très utile

de comparer votre sortie générale avec et sans effets.

25. Connecteur pour FOOTSWITCH

C'est ici que l'on peut raccorder un interrupteur à pied pour mettre en ou hors service le processeur

d'effets interne.

Câblage duconnecteur :

PANNEAU ARRIERE

26. InterrupteurPOWER

Utilisé pour mettre la table de mixage sous ou hors tension. Nous recommandons vivement de

mettre les faders des sorties générales (9) de la table de

mixage et les contrôles de gain de l'amplificateur à zéro avant

de mettre la table de mixage sous ou hors tension.

27. Connecteurd'alimentation d'entrée

Connectez l'alimentation fournie avec l'amplificateur à ce

connecteur. Remplacez ce bloc d'alimentation uniquement

par un modèlerigoureusement identique.

28. Interrupteur d'alimentationfantôme.

Cette tension de +48Vdc doit être utilisée quand on raccorde des micros à condensateur aux

entrées pour micros.

Attention :

Toutes les entrées micro XLR seront alimentées en voltage de 48Vdc quand l'interrupteur

d'alimentation fantôme sera en position 'ON'. Nous recommandons vivement de consulter la

notice d'emploi des micros avant d'utiliser l'alimentation fantôme.

Assurez-vous de mettre la table de mixage hors tension lorsque vous enclenchez l'interrupteur

d'alimentation fantôme (28).

Normalement, vous pouvez continuer à brancher des micros dynamiques quand l'alimentation

fantôme est en service, cependant, afin de prévenir des dommages éventuels, nous

recommandons vivement de consulter la notice d'emploi des micros dynamiques avant de les

utiliser.

FRANCAIS MODE D’EMPLOI

JB SYSTEMS®15/44 MM-14D

CARACTERISTIQUES TECHNIQUES

Alimentation: Entrée : CA 230 V, 50Hz

Sortie : 2x 20V ca 500mA

Réponse enfréquence: micro : 20-20.000Hz(+/-2dB)

entréeligne : 20-20.000Hz(+/-1,5dB)

DHT + bruit: micro: <0.3% @1kHz, 0dB

entrée ligne : <0.05% @1kHz, 0dB

Contrôles de tonalité: fréq. aiguës : +/-15dB15kHz

fréq. médiums : +/-15dB2,5kHz

fréq. graves : +/-15dB65Hz

S/N Ratio (IHF-A): >85dB

Alimentation fantôme: +48Vdc

Entrées micro: 1mV @ 200-600 Ohm/symétrique

Entrées Line: 300mV @ 10kΩ

Sortie Record: 775mV @ 50kΩ

SortieMaster: 2V @ 600Ω

Dimensions: 483(L) x 355(H)x 78(P) mm

Poids (mixer): 5,4kg

Poids (power adapter): 0,85kg

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez

télécharger la dernière version de ce mode d’emploi de notre site Web: www.beglec.com

NEDERLANDS HANDLEIDING

JB SYSTEMS®16/44 MM-14D

Hartelijk dank voor de aankoop van dit JB Systems®product. Om ten volle te kunnen profiteren van alle

mogelijkheden en voor uw eigen veiligheid is het aangeraden de aanwijzingen zeer zorgvuldig te lezen voor

U het apparaat begint te gebruiken.

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE

LAATSTE INFORMATIE OVER ONZE PRODUCTEN: NIEUWIGHEDEN, SPECIALE

ACTIES, OPENDEURDAGEN, ENZ.

SURF NAAR: WWW.BEGLEC.COM 

KARAKTERISTIEKEN

In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale

voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbetreffende verklaringen en

documenten zijn door de fabrikant afgegeven.

P.A. mixer met 14 ingangen, perfect voor het mixen van microfoons of kleine bands

8 interne DSP effecten (reverb, echo, chorus, flanger, …) met aansluiting voor een voetcontroller.

Interne DSP effecten worden automatisch uitgeschakeld wanneer een toestel op de aux1 uitgang wordt

aangesloten.

Alle ingangen beschikken over:

oGain controle

oHoge, Midden, Lage tooncontrole

oAux1/interne effecten (post fader)

oAux2 (omschakelbaar pre/post fader)

oPan/balancecontrole

oPFL schakelaar

oKanaal AAN/UIT schakelaar

De 6 mono hebben ook een:

oGebalanceerde lijn-ingang (Jack)

oGebalanceerdemicrofooningang (XLR)

o48VPhantom voeding

oInserts (voor externe effectmodules)

oSelecteerbare 75Hz low cut filter

oClip indicator

De 4 stereo kanalen hebben ook een:

oGebalanceerde lijn-ingang (2 jacks:left+right)

oMono/stereo schakelaar (mono: L ingang wordt doorgestuurd naar L+R)

Aux send/return masters

Extra stereo RCA tapedeck ingang/uitgang met tapemonitor

Gebalanceerde linker en rechter master-uitgang

EERSTE INGEBRUIKNAME

Belangrijkeinstructies:

Controleer voor het eerste gebruik van het apparaat of het tijdens het transport beschadigd werd. Mocht er

schade zijn, gebruik het dan niet, maar raadpleeg eerst uw dealer.

Belangrijk: Dit apparaat verliet de fabriek in uitstekende staat en goed verpakt. Het is erg belangrijk dat

de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uiterst nauwkeurig

volgt. Elke schade veroorzaakt door verkeerd gebruik van het apparaat valt niet onder de garantie. De

dealer aanvaardt geen verantwoordelijkheid voor mankementen en problemen die komen door het

veronachtzamenvandezegebruiksaanwijzing.

Bewaar deze brochure op een veilige plaats om hem in de toekomst nogmaals te kunnen raadplegen.

Indien U ooit het apparaat verkoopt mag u niet vergeten om de gebruiksaanwijzing bij tevoegen.

NEDERLANDS HANDLEIDING

JB SYSTEMS®17/44 MM-14D

Om het milieu te beschermen, probeer zoveel mogelijk het verpakkingsmateriaal te recycleren.

Controleer de inhoud:

Kijk naof de verpakking volgende onderdelen bevat:

Gebruiksaanwijzing

MM-14Dmengrafel

Voedingsadapter

VEILIGHEIDSVOORSCHRIFTEN:

Stel dit apparaat niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te

voorkomen.

Om de vorming van condensatie binnenin te voorkomen, laat het apparaat aan de omgevingstemperatuur

wennen wanneer het, na het transport, naar een warm vertrek is overgebracht. Condensatie kan het

toestel soms verhinderen perfect te functioneren. Het kan soms zelfs schade aan het apparaat

toebrengen.

Gebruik dit apparaat uitsluitendbinnenshuis.

Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing

te vermijden. Objecten gevuld met water, zoals bvb. Vazen, mogen niet op dit apparaat worden geplaatst.

Indien er toch een vreemd voorwerp of water in het apparaat geraakt, moet U het direct van het lichtnet

afkoppelen.

Open vuur, zoals brandende kaarsen, mogen niet op het apparaat geplaatst worden.

Bedekgeen enkele ventilatieopening om oververhitting tevermijden.

Zorg dat het toestel nietin een stoffigeomgeving wordt gebruikt en maak het regelmatig schoon.

Houd het apparaat uit de buurt van kinderen.

Dit apparaat mag nietdoor onervaren personen bediend worden.

De maximum veilige omgevingstemperatuur is 40°C. Gebruik het apparaat dus niet bij hogere

temperaturen.

Trek altijd de stekker uit wanneer het apparaat gedurende langere tijd niet wordt gebruikt of alvorens met

de onderhoudsbeurt tebeginnen.

De elektrische installatie behoort uitsluitend uitgevoerd te worden door bevoegd personeel, volgens de in

uw land geldende regels betreffende elektrische en mechanische veiligheid.

Controleer dat de beschikbare spanning niet hoger is dan die aangegeven op de achterzijde van het

toestel.

Het stopcontact zal steeds vrij toegankelijk blijven zodat de stroomkabel op elk moment kan worden

uitgetrokken.

De elektrische kabel behoort altijd in uitstekende staat te zijn. Zet het apparaat onmiddellijk af als de

elektrische kabel gekneusd of beschadigd is. De kabel moet vervangen worden door de fabrikant zelf, zijn

dealer of vergelijkbare bekwame personen om een brand te voorkomen.

Laat deelektrische draad nooit in contact komen met andere draden.

CAUTION

WAARSCHUWING:

Om het risico op elektrocutie zoveel

mogelijk te vermijden mag u nooit de behuizing

verwijderen. Er bevinden zich geen onderdelen in het

toestel die u zelf kan herstellen. Laat de herstellingen

enkel uitvoeren door een bevoegdetechnicus.

De bliksempijl die zich in een gelijkbenige driehoek bevindt is bedoeld om u te wijzen op het

gebruik of de aanwezigheid van niet-geïsoleerde onderdelen met een “gevaarlijke spanning” in

het toestel die voldoende kracht heeft om een risico van elektrocutie in te houden.

Het uitroepteken binnen de gelijkbenige driehoekis bedoeld om de gebruiker erop te wijzen dat

er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan

betreffende dit onderdeel.

Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbool betekent: Lees de handleiding!

Dit symbool betekent: Klasse IIapparaten

NEDERLANDS HANDLEIDING

JB SYSTEMS®18/44 MM-14D

Om een brand te voorkomen, dient het apparaat enkel gebruikt te worden met de adapter die bij het

toestel geleverd werd. Wanneer de adapterbeschadigd is, dient een adapter van hetzelfde model gebruikt

te worden.

Als de netschakelaar zich in OFF (uit) positie bevindt dan is dit apparaat niet volledig van het lichtnet

gescheiden!

Om elektrischeschokken te voorkomen, moet U de behuizing niet openen. Afgezien van de zekering zitten

er geen onderdelen in die door de gebruikermoeten worden onderhouden.

Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering

steeds door een zekering van hetzelfde type en met dezelfde elektrische kenmerken.

Ingeval van ernstige problemen met het bedienen van het toestel, stopt U onmiddellijk het gebruik ervan.

Contacteer uw dealer voor een eventuele reparatie.

Gebruik bestde originele verpakking als het toestel vervoerd moet worden.

Om veiligheidsredenen is het verboden om ongeautoriseerde modificaties aan het toestel aan te brengen.

INSTALLATIEVOORSCHRIFTEN:

Plaats dit apparaat in een goed geventileerde ruimte waar het niet blootgesteld is aan hoge temperaturen

of vocht.

Het plaatsen en het gebruik van dit apparaat gedurende een lange periode in denabijheid warmtebronnen

zoals versterkers, spots, enz. zal zijn werking beïnvloeden.

Dit apparaat kan in een 19” kast gemonteerd worden. Monteer de behuizing door middel van de 4

montageopeningen op de frontplaat. Gebruik hiervoor bouten van de juiste dikte! (deze zijn niet

inbegrepen) Probeer sterkeschokken en vibraties tijdens het transport zo veel mogelijk tevermijden.

Zorg, bij inbouw in een vaste installatie of flightcase, voor een goede ventilatie om de warmte optimaal te

kunnen afvoeren.

Zorg ervoor, om inwendige vorming van condensatie tevoorkomen, dat de mengtafel zich na transport kan

aanpassen aan de warmebinnentemperatuur. Condensatie kan de goedewerking soms verhinderen.

ONDERHOUD

Reinig het toestel met een zacht, lichtjes bevochtigd doek. Vermijd water te morsen in het toestel. Gebruik

nooit vluchtige producten zoals benzeen of thinner, dit kan het toestel beschadigen.

AANSLUITINGEN

Voor meer informatie over aansluitingen verwijzen wij u naar het volgende hoofdstuk. Zet het toestel uit,

vooraleer u verandering aanbrengt bij de bekabeling. In deze handleiding spreken we over lijn-ingangen.Dit

is een globale naam voor ingangen met een niveau tussen 750mV en 2V. Deze ingangen vindt u

bijvoorbeeld bij radio’s, video’s, cd-spelers, enz.

FUNCTIES

INGANGEN

1. COMBO INGANG:

MICROFOONAANSLUITING = 3 PINS VROUWELIJKE XLRAANSLUITING

MONO LIJNINGANG = 1/4" JACK AANSLUITING

NEDERLANDS HANDLEIDING

JB SYSTEMS®19/44 MM-14D

2. 1/4"JACKLIJNINGANGEN

3. INSERT

deze aansluiting laat u toe een externe effectprocessor (bvb.

compressor, noise gate, equaliser, enz) in te voegen welk

alleen voor dit kanaal zal gebruikt worden. Bekabeling van

deze ¼” Stereo Jack aansluiting:

4. LOW CUT FILTERSchakelaar

Wanneer dezetoets aan is zullen de frequentiesonder de 75Hz weggefilterd worden. Deze functie is

zeer handig voor het bestrijden van storende lage tonen zoals bvb. Het gerommel van het podium

dat zich via de microfoonstatieven in de microfoons wordt opgenomen, of bvb. Het “pop” geluid bij

het spreken in microfoons.

5. STEREO /MONO Schakelaar

Wanneer deze toets aan is is de mono functie ingeschakeld:

het linker ingangssignaal zal zowel naar het linker- als naar

het rechterkanaalgestuurd worden.

6. CLIP LED

Dit verwittigingsignaal gaat aan wanneer het niveau zich 4dB

onder het klipniveau bevindt; het zal gedurende een korte

periode zichtbaar blijven. Voor het optimaal afstellen van een

ingangskanaal kunt u de GAIN controleknop (7) regelen tot het

CLIP signaal even aan gaat op de signaalpieken; draai daarna

de GAIN regeling een beetje terug zodat de CLIP aanduiding

uit is. Zo bekomt u de idealesignaal /ruis instelling.

7. GAIN Controleknop

Hiermee kunt u het maximum ingangssignaal instellen voor de

meeste microfoons met lage of hoge impedantie tot 600 Ohm

evenals condensatormicrofoons met Phantom voeding (48

Volt). Op de LINE ingangen kunt u het signaal van keyboards,

samplers, cd-spelers, enz. regelen.

Gain range:

XLR ingang +15 tot+60dB

Jackingang –15 tot+30dB

8. EQ Controle ‘HIGH’

Laat u toe de hoge tonen (15kHz) te verminderen/verhogen

met 15dB

9. EQ Controle ‘MID’

Laat u toe de middentonen (2,5kHz) te verminderen/verhogen

met 15dB

10. EQ Controle ‘LOW’

Laat u toe de lage tonen (65Hz) te verminderen/verhogen met

15dB

11. AUX SEND 1 (Post-Fade)

Deze AUX SEND controle is ‘Post-fade’ geschakeld en wordt

meestal gebruikt om het signaal van dit kanaal naar de

ingebouwde effectmodule te sturen. Wanneer u een toestel

aansluit op deAUX1/FX send uitgang (11) om bvb een externe

effectmodule aan te sturen, dan wordt de ingebouwde

effectmodule automatisch uitgeschakeld. Het AUX1 SEND

niveau wordt ook beïnvloed door de positie van de kanaal

fader (17).

12. AUX SEND2 (Pre-Fade of Post-Fade)

Deze knop wordt gebruikt om het audiosignaal van dit kanaal

naar de AUX 2 SEND uitgang te sturen. Hij kan ‘pre’ of ‘post

fader’ geschakeld worden. Zie punt (13) voor meer uitleg

NEDERLANDS HANDLEIDING

JB SYSTEMS®20/44 MM-14D

13. PRE-FADE / POST-FADE Schakelaar voorAUX SEND 2

De toets is aan: AUX2 staat voor dit kanaal PRE-FADE geschakeld. Het niveau wordt alleen

beinvloed door de GAIN kontroleknop (7) en niet door de kanaal fader (17). Gebruik deze AUX2

instelling bvb voor het aansturen van podium monitors.

De toets is uit: AUX2 staat voor dit kanaal POST-FADE geschakeld. Het niveau wordt ook

beinvloed door de positie van de kanaal fader (17). Gebruik deze AUX2 instelling bvb voor het

aansturen van externe effectapparatuur.

14. PAN / BAL Controle

Pan controle: ook wel “panoramische controle“ genoemd, wordt gebruikt om het mono-kanaal

ergens links of rechts te plaatsen in het stereo veld.

Balanscontrole: wordt gebruikt om de stereo balans van een stereo signaal in te stellen.

15. PFLSchakelaar

Ook wel “Pre Fade Listening” (voorbeluistering) genoemd: wordt gebruikt om het ingangskanaal voor

te beluisteren met een koptelefoon terwijl de kanaalfader gesloten is.

16. Kanaal ON /OFF Toets

Deze toets is zeer handig wanneer u het signaal van een bepaald kanaal wilt afsluiten van het

uitgangskanaal, zonder de instellingen en niveaus te moeten

wijzigen. Het uitschakelen van ongebruikte kanalen verbetert de

signaal/ruis verhouding van de mixer.

ON toets is aan: het kanaal is ingeschakeld (het signaal wordt

doorgelaten)

ON toets is uit: hetkanaal is uitgeschakeld (het signaal wordt niet

meer doorgelaten)

17. 60mmFADER

Controleert het uitgangssignaal van het overeenkomstige

ingangskanaal.

OUTPUT SECTION

1. AUX1RETURN– 1/4" Jack Mono Ingangen

Om het terugkerende signaal van een externe effectmodule terug in

de mix in te voegen. Wanneer hier een “jack” wordt aangesloten

wordt het ingeboude DSPeffecten niet gebruikt.

2. AUX2RETURN– 1/4" Jack Mono Ingangen

Zelfde functies als Aux1 Return(1). Deze aansluiting kan eventueel

ook gebruikt worden om een extra geluidsbron (bvb. CD speler) naar

de mix te sturen.

3. POWER LED

Deze blauwe LED is aan wanneer de voeding van de mengtafel

ingeschakeld is. (de voedingsschakelaar staat op de achterkant van

het toestel)

4. LED VU-METER

Deze LED VU meter met bestaat uit 12 segmenten welke het niveau

van het signaal weergeven van –20dB tot 6dB.

5. MASTERControle voor de AUX1 SENDs

Wordt gebruikt om het algemene uitgangsniveau van de AUX1-

signalen in te stellen, welke gestuurd worden door de individuele

AUX1 FX Sends (11) regeling van elk kanaal. Dit signaal wordt dan

doorgestuurd naar de interne of externe effectenprocessor.

6. MASTERControle voor de AUX2 SENDs

Wordt gebruikt om het algemene uitgangsniveau van de AUX2-

signalen in te tellen, welke gestuurd worden door de individuele

NEDERLANDS HANDLEIDING

JB SYSTEMS®21/44 MM-14D

AUX2 FX Sends (12) van elk kanaal. Dit signaal wordt dan doorgestuurd naar de externe

effectenprocessor(post-fade) of naar depodium monitors (pre-fade).

7. MASTERcontrole voor AUX1 RETURN

Wordt gebruikt om het weerkerend AUX1 signaal te mixen met de uitgang van de mengtafel.

8. MASTERcontrole voor AUX2 RETURN

Wordt gebruikt om het weerkerend AUX2 signaal te mixen met de uitgang van de mengtafel.

9. MASTER OUTPUT FADER Controle

Wordt gebruikt om het algemene uitgangsniveau te regelen om naar de versterker of andere

apparatuur te sturen.

10. STEREO MAIN MIX uitgang - 3 pin Male XLR Sockets

Wordt gebruikt om de master uitgang (algemene mix) van de mixer aan te sluiten op een versterker

of andereapparatuur

Bekabeling vande uitgang:

11. AUX SEND uitgang – 1/4" Jack Mono verbinding (niet

gebalanceerd)

Wordt gebruikt om het algemene signaal van AUX1 naar

externe apparatuur zoals een effectenmodule te sturen.

Opmerking: wanneer u een jack in de AUX1 SEND uitgang

steekt wordt het ingebouwde effect van de mixer

automatischuitgeschakeld.

Bekabeling vande uitgang:

12. AUX SEND uitgang – 1/4" Jack Mono verbinding (niet

gebalanceerd)

Wordt gebruikt om het algemene signaal van AUX2 naar

externe apparatuur zoals een effectenmodule of monitors te

sturen.

13. TAPE OUT – stereo RCA uitgangen (niet gebalanceerd)

Het signaal wordt afgetapt van de algemene stereo uitgang na

de uitgangsfaders en kan gebruikt worden om de algemene

mix op te nemen.

14. TAPE IN – stereo RCA ingangen(niet gebalanceerd)

Het signaal wordt naar de algemene stereo uitgang gestuurd,

vóór de faders en het monitor systeem.

15. TAPE MONITOR schakelaar

Wordt gebruikt om te kiezen welk signaal er naar de PFL

schakelaar (16) moetgestuurd worden:

Schakelaar AAN: signaal van TAPE IN (14)

Schakelaar UIT: signaal van de algemene mix. Dit is

hetzelfde signaal als dat van TAPE OUT (13) en de MAIN

MIX uitgang(10).

16. PFLschakelaar

Kies met deze toets welk signaal er naar de HEADPHONE

uitgang (19) gestuurd wordt:

Schakelaar AAN: PFL-signalenvan deingangskanalen.

Schakelaar UIT: signaal dat gekozen werd met de TAPE

MONITOR toets(15).

NEDERLANDS HANDLEIDING

JB SYSTEMS®22/44 MM-14D

17. PLAYBACKschakelaar

Kies met deze toets of het signaal van TAPE IN(14) wel (aan) of niet (uit) naar de stereo MAIN MIX

moet gestuurd worden.

18. PLAYBACK LEVELcontroleknop

Wordt gebruikt om hetweergaveniveau van het TAPE IN(14) signaal te regelen.

19. PHONES – 1/4" StereoJack uitgang

Bedrading vande uitgang:

Minimum Load impedance: 40 Ohm

20. PHONES LEVEL controleknop

Regelt het uitgangsniveau van de HEADPHONE uitgang (19).

21. DSP CLIP LED

DezeLED knippertwanneerhetingangssignaal vande ingebouwde DSP-effectprocessor te hoog is.

22. EFFECTS SELECT knop

Wordt gebruikt om één van de 8 beschikbare digitale effecten te kiezen.

23. DSP TIMING knop

Wordt gebruikt om de parameters van het geselecteerde effectaan te passen.

24. DSP MUTE

Wanneer deze toets aan is, is het interne effect uitgeschakeld. Deze functie is handig om

bijvoorbeeld uw mix met/zonder effecten te vergelijken.

25. FOOTSWITCH connector

Hier kunt u een voetschakelaar aansluiten om het interne effect aa/uit te schakelen.

Bedrading vande aansluiting:

REAR PANEL

26. POWERON/OFFschakelaar

Wordt gebruikt om de mengtafel aan/uit te zetten. Het is ten sterkste aangeraden om de master

uitgangsfaders (9) van de mengtafel en de GAIN controles

van uw versterker op dicht te zetten alvorens de mixer aan of

uit te zetten.

27. Voedingsaansluiting

Verbind de meegeleverde stroomadapter hier met de mixer.

Vervang deze adapter nooit door een ander type!

28. PHANTOMvoedingsschakelaar

Deze +48Vdc spanning wordt gebruikt om condensatormicrofoons van stroomte verzien via de XLR

microfooningangen

Opgelet:

Wanneer deze phantom voeding ingeschakeld is, zullen alle XLR microfoon ingangen deze

48Vdc spanningdragen. Het is ten sterkste aanbevolen de handleiding van uw microfoons na te

kijken alvorens deze phantom optie te gebruiken.

Zet altijd de mixer UIT alvorens de phantom schakelaar (28) te bedienen.

In principe kunt u nog steeds dynamische microfoons gebruiken terwijl de phantom voeding is

ingeschakeld; wij dringen er echter wel op aan om eerst de handleiding van uw microfoon te

raadplegen met de phantom voeding te werken.

NEDERLANDS HANDLEIDING

JB SYSTEMS®23/44 MM-14D

EIGENSCHAPPEN

Voeding: ingang: 230Vac,50Hz

uitgang: 2x 20Vac 500mA

Frequentiebereik: microfoon: 20-20.000Hz+/-2dB

lijn ingang: 20-20.000Hz+/-1.5dB

Vervorming + ruis: microfoon: <0.3% @1kHz, 0dB

lijn ingang: <0.05% @1kHz, 0dB

Tooncontrole: hoge freq. +/-15dB15kHz

mid freq. +/-15dB2,5kHz

lage freq. +/-15dB65Hz

S/N Ratio (IHF-A): >85dB

Phantom voeding: +48Vdc

Microfooningangen: 1mV @ 200-600 Ohm/gebalanceerd

Lijningangen: 300mV @ 10kΩ

Record uitgang: 775mV @ 50kΩ

Master uitgang: 2V @ 600Ω

Afmetingen: 483(W) x355(H) x 78(D) mm

Gewicht(mixer): 5,4kg

Gewicht(voedingsadapter): 0,85kg

Elke inlichting kan veranderen zonder waarschuwingvooraf

U kunt de laatste versie van deze handleiding downloaden via

Onzewebsite:www.beglec.com

DEUTSCH BEDIENUNGSANLEITUNG

JB SYSTEMS®24/44 MM-14D

Vielen Dank, dass Sie sich für den Erwerb dieses JBSystems®-Produkt entschieden haben. Bitte lesen Sie

diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der

Möglichkeiten, die dieses Gerät bietet, sowie zu Ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen.

Entsprechende Dokumentation liegtbeim Hersteller vor.

P.A. Mischpult mit 14 Eingängen, ideal für Mikrofonmischung oder kleine Bands

8 interneDSP-Effekte (Reverb, Echo, Chorus,Flanger, …) mit Fußschalter.

Interne DSP-Effekte werden ausgeschaltet, wenn der Aux1-Ausgangangeschlossenist.

Alle Eingangskanälehaben:

oVerstärkungsregler

oHöhen-, Mitten-,Tiefenregelungen

oAux1/interner Effekt (Post-Fader)

oAux2 (schaltbare Pre-/Post-Fader)

oPan/Balance-Regler

oPFL-Schalter

oKanal EIN/AUS Schalter

6 Mono-Kanälehabendarüberhinaus:

oSymmetrische Line-Eingänge (Klinke)

oSymmetrisches Mikrofon (XLR)

o48VPhantomspeisung

oInsert-Wege (für externe Effekt-Ausrüstung)

oWählbarer 75Hz ‚Lowcut’ filter

oClip-Anzeige

4 Stereo-Kanälehabendarüberhinaus:

oSymmetrische Line-Eingänge(2 Klinken:links+rechts)

oMono/Stereo-Schalter (Mono: L Eingang zu L+R)

Aux Send/Return Master

Zusätzlicher Stereo RCA TapeDeck Eingang/Ausgang mit Mithörfunktion

Symmetrischer linker und rechter Master Ausgang

VOR DER ERSTBENUTZUNG

WichtigeHinweise:

Vor der Erstbenutzung bitte das Gerät zuerst auf Transportschäden überprüfen. Sollte das Gerät einen

Schaden aufweisen, Gerät bitte nicht benutzen, sondern setzen Sie sich unverzüglich mit Ihrem Händler in

Verbindung.

Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig,

dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung

hält. Schäden durch unsachgemäße Handhabung sind von der Garantie ausgeschlossen. Der Händler

übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung

hervorgerufen wurden.

Die Bedienungsanleitung zum zukünftigen Nachschlagen bitte aufbewahren. Bei Verkauf oder sonstiger

Weitergabe desGeräts bitte Bedienungsanleitung beifügen.

AusUmweltschutzgründenVerpackung bitte wiederverwenden oder richtig trennen.

Überprüfen Sie den Inhalt:

FolgendeTeilemüssen sich in der Geräteverpackung befinden:

Bedienungsanleitung

MM-14D

Netzteil

DEUTSCH BEDIENUNGSANLEITUNG

JB SYSTEMS®25/44 MM-14D

SICHERHEITSHINWEISE

Zur Vermeidung von Stromschlag oder Feuer, Gerät bittenicht Regen oder Feuchtigkeit aussetzen.

Zur Vermeidung von Kondensation im Inneren des Geräts bitte nach dem Transport in eine warme

Umgebung zum Temperaturausgleich einige Zeit ausgeschaltet stehen lassen. Kondensation kann zu

Leistungsverlust des Geräts oder gar Beschädigung führen.

Gerätnicht im Freien und in feuchten Räumen und Umgebungen verwenden.

Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen lassen. Keine mit Flüssigkeit

gefüllten Gegenstände,z.B. Vasen, auf das Gerät stellen. Kurzschluss oder Fehlfunktion können die Folge

sein. Falls es doch einmal vorkommen sollte, bitte sofort Netzstecker ziehen und vom Stromkreis trennen.

Offene Brandquellen, wie z.B. brennende Kerzen, sollten nicht auf das Gerätgestellt werden.

Ventilationsöffnungen nichtabdecken, daÜberhitzungsgefahr!

Nicht instaubigerUmgebung verwendenund regelmäßig reinigen.

Für Kinderunerreichbar aufbewahren.

Unerfahrene Personen sollen das Gerät nicht bedienen.

Umgebungstemperaturdarf40ºC nichtüberschreiten.

Stets Netzstecker ziehen, wenn Gerät für längeren Zeitraum nicht genutzt oderes gewartet wird.

ElektrischeAnschlüsse nurdurch qualifiziertesFachpersonal überprüfenlassen.

Sicherstellen, dass Netzspannung mit Geräteaufkleber übereinstimmt.

Die Netzsteckdose sollte immer gut erreichbar sein, um das Gerät vom Netz zu trennen.

Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muss diese

durch den Hersteller, seinen Vertrieb oder durch einequalifizierte Person ersetzt werden.

Netzkabel nicht mit anderen Kabeln in Berührung kommen lassen!

Um eine Gefahr zu vermeiden, soll das Gerät nur mit dem mitgelieferten Adapter benutzt werden.

Ist der Adapter beschädigt,darf nur durch einen gleichen Adapter ersetzt werden.

Das Gerät ist nicht vollständig vom Netz getrennt, wenn der Netzschalter sich in der AUS-Stellung

befindet.

Gerät nicht öffnen. Abgesehen vom Tausch der Sicherung sind keine zu wartenden Bauteile im Gerät

enthalten.

Sicherung niemals reparierenoder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!

Bei Fehlfunktion Gerät nichtbenutzen und sich mit dem Händlerin Verbindung setzen.

Bei Transport bitte Originalverpackung verwenden, um Schäden am Gerät zu vermeiden.

Aus Sicherheitsgründen dürfen an dem Gerätkeine unbefugten Veränderungenvorgenommenwerden.

INSTALLATIONSANLEITUNG:

Stellen Siedas Gerät in einem gut belüfteten Raum auf, wo es nicht Feuchtigkeit und hohen Temperaturen

ausgesetzt wird.

Plazieren und benutzen Sie das Gerät für eine längere Zeit neben sehr warmen Geräten wie Verstärker,

Lampen, etc., könnte es die Funktion des Geräts beeinträchtigen.

Das Gerät kann in 19“ Racks eingebaut werden. Benutzen Sie dafür diein der Frontblende eingelassenen

Löcher.

CAUTION

ACHTUNG:

Um sich nicht der G

efahr eines elektrischen

Schlags auszusetzen, entfernen Sie keines der

Gehäuseteile. Im Geräteinneren befinden sich keine vom

Benutzer reparierbaren Teile. Überlassen Sie

Reparaturen demqualifizierten Kundendienst.

Das Blitzsymbol im Dreieck weist den Benutzer darauf hin, dass eine Berührungsgefahr mit

nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die

Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und

Wartungshinweisein den Dokumenten hin, diedem Gerät beiliegen.

Dieses Symbol bedeutet: Nurinnerhalb von Räumen verwenden.

DiesesSymbol bedeutet:Achtung! Bedienungsanleitung lesen!

Dieses Symbol bedeutet: Klasse II Klassifizierung

DEUTSCH BEDIENUNGSANLEITUNG

JB SYSTEMS®26/44 MM-14D

Sollte das Gerät in ein Flightcase eingebaut werden, achten Sie auf eine gute Luftzirkulation.

Wenn das Gerät aus einer kalten Umgebung an einem warmen Ort aufgestellt wird, kann sich

Kondenswasser bilden. Um Fehlfunktionen zu vermeiden, sollten Sie das Gerät für ca. 1 Stunde vom

Stromnetz trennen.

WARTUNG

Die Reinigung des Geräts erfolgt mit einem leicht mit Wasser angefeuchteten Tuch. Vermeiden Sie, dass

Wasser in das Gerätinnere gelangt. Verwenden Sie keine brennbaren Flüssigkeiten wie Benzin oder

Verdünner,die das Gerät beschädigen würden.

ANSCHLÜSSE

Für weitere Informationen über die Anschlüsse lesen sie das nächste Kapitel. Vergewissern Sie sich, dass

das Gerät ausgeschaltet ist, bevor sie Änderungen an der Verkabelung vornehmen. In vorliegender

Anleitung erwähnen wir „Line Eingänge“, das sind Eingänge die zwischen 750 mV und 2V liegen. Das

beinhaltet Tuner, Video, CD Player usw.

FUNKTIONEN

EINGANGSKANÄLE

1. COMBO INPUT:

MIKROFON-EINGANG = 3-STIFT XLR STECKDOSE

MONO LINE EINGANG = 1/4" KLINKENBUCHSE

2. 1/4"KLINKENBUCHSENLINE-EINGÄNGE

3. INSERT

Ermöglicht Ihnen einen externen Effekt anzuschließen (z.B.

Kompressor, Noise-Gate, Equalizer, usw.), den Sie nur für

diesen Kanal verwenden werden. Kabel ¼” Stereo

Klinkenbuchse:

4. LOW CUT FILTER Schalter

Wenn dieser Knopf leuchtet,werden dieFrequenzen unter75Hz für diesen Kanal gefiltert. Dies kann

zum Beispiel nützlich sein, um 'Knacken' von Mikrofonen oderRumpelgeräusche zu vermeiden.

5. STEREO / MONO SCHALTER

Wenn dieser Knopf leuchtet, ist die Mono-Funktion aktiviert; das Linke Eingangssignal wird zum

linken und rechten Kanal gesendet

6. CLIP LED

Dieser Warnhinweis leuchtet 4dB vor dem Clipping auf und bleibt dann eine kleine Weile an. Für

einen optimalen Eingangskanalbetriebspegel regeln Sie den Verstärkungsregler (Gain Control) bis

die Clip-Anzeige aufleuchtet, wenn Signalspitzen vorhanden sind. Regeln Sie anschließend die

Verstärkungseinstellung

bis die Clip-Anzeige ausgeht. Dadurch erzielen Sieein optimales Klangsignal.

DEUTSCH BEDIENUNGSANLEITUNG

JB SYSTEMS®27/44 MM-14D

7. GAIN CONTROL

Ermöglicht maximale Eingangssignalregelung und ist geeignet für die gängigsten sowohl

niederohmigen als auch bis zu 600 Ohm- Mikrofone sowie für Phantom-gespeiste (48 Volt) Typen.

Der Line-Eingang kann vom Keyboard über Line-Pegeleinspeisungen von anderen Geräten alles

beinhalten.

Verstärkungsbereich:

XLREingang +15 to+60dB

Klinkeneingang –15 to +30dB

8. EQ CONTROL ‘HIGH’

Ermöglicht 15dB Cut/Boost für die hohen Frequenzen

(15kHz)

9. EQ CONTROL ‘MID’

Ermöglicht 15dB Cut/Boost für die mittleren Frequenzen

(2,5kHz)

10. EQ CONTROL ‘LOW’

Ermöglicht 15dB Cut/Boost für die niedrigen Frequenzen

(65Hz)

11. AUX SEND 1 (Post-Fade)

Dieser Auxiliary-Send-Regler ist ‘Post-fade’ und wird

hauptsächlich dazu benutzt das Signal des Kanals zum

internen Effekt-Modul zu senden. Wenn der AUX1/FX Send

(11) in Betrieb ist, ist die interne Effekteinheit ausgeschaltet.

Der AUX1 Send-Pegel ändert mit der Position des

Kanalfaders (17).

12. AUX SEND 2 (Pre-Fade oder Post-Fade)

Dieser Knopf wird verwendet, um das Audiosignal dieses

Kanals zum AUX 2 SEND-Ausgang zu senden. Er kann auf

Pre- oder Post-Fader geschaltet werden. Siehe folgender

Punkt (13) für weitere Informationen.

13. PRE-FADE / POST-FADE SCHALTERfür AUX SEND 2

Knopf leuchtet: AUX2 für diesen Kanal ist auf PRE-FADE

eingestellt. Der Pegel wird nur durch den

Verstärkungsregler (7) beeinflusst und nicht durch den

Kanalfader (17). Verwenden Sie diese Einstellung zum

Beispiel, wenn AUX2 zur Regelung der Bühnenmonitore

verwendet wird.

Knopf leuchtet nicht: AUX2 für diesen Kanal ist auf

POST-FADE eingestellt. Der Pegel wird auch durch die

Position des Kanalfaders (17) beeinflusst. Verwenden Sie

diese Einstellung zum Beispiel, wenn AUX2 für externe

Effekt-Geräte benutzt wird.

14. PAN / BAL CONTROL

Pan-Regler: auch “Panoramic Control“ genannt, wird an

den Mono-Eingangskanälen benutzt, um das Mono-

Mikrofon links oder rechts im Stereo-Ausgang zu

positionieren.

Balance-Regler: dient dazu, die Stereo-Balance der

StereoEingangskanäleeinzustellen.

15. PFL SCHALTER

Auch “Pre Fade Listening” genannt, dient zur Überwachung

des Eingangskanals auf dem Kopfhörer bei geschlossenem

Kanalfader.

16. CHANNEL ON / OFF KNOPF

Dieser Knopf ist sehr nützlich, wenn Sie den Ausgang eines Eingangskanals ausschalten möchten,

ohne die Einstellungen und Pegel zu verändern. Das Ausschalten von unbenutzten Kanälen erhöht

dasSignal/RauschVerhältnisdesMischers.

ON Knopf leuchtet: Der Kanal ist angeschaltet

ON Knopf leuchtet nicht: Der Kanal ist ausgeschaltet

17. 60mmFADER

RegeltdasAusgangssignaldesentsprechendenEingangskanals.

DEUTSCH BEDIENUNGSANLEITUNG

JB SYSTEMS®28/44 MM-14D

AUSGANGSBEREICH

1. AUX1RETURN – 1/4" Mono Klinkenbuchse Eingänge

Um die Return-Signale von externen Effekten in das Mischpult

zurückzuführen. Wenn eine Klinke eingeführt wird, werden die

internen DSP-Effekte nicht genutzt.

2. AUX2RETURN – 1/4" Mono Klinkenbuchse Eingang

Selbe Funktion wie Aux1 Return(1). Kann ebenfalls zum Anschließen

einer zusätzlichen Musikquelle z.B. CD-Spieler) an das Mischpult verwendet

werden.

3. POWER LED

Diese blaue LED leuchtet, wenn der Strom eingeschaltet ist. (Der

Netzschalter befindet sich an der Rückseite des Mischpults)

4. LED VU-METER

Es handelt sich um einen 12-Segment -Messer mit VU-Kalibrierung

und mit einem Signalkontrollbereich von –20dB bis 6dB.

5. MASTERREGLER FÜR AUX1 SENDS

Dient zur Einstellung des allgemeinen Ausgangspegels der AUX1-

Signale, die vom AUX1 FX Sends (11) geregelt und zum internen

oder externen Effekt-Prozessor gesendet werden.

6. MASTERREGLER FÜR AUX2 SENDS

Dient zur Einstellung des allgemeinen Ausgangspegels der AUX2-

Signale, die vom AUX2 FX Sends (12) geregelt und zum externen

Effekt-Prozessor

(Post-fade) oder zu Bühnenmonitoren (pre-fade) gesendetwerden.

7. MASTER REGLER FÜRAUX1 RETURN

Dient zur Mischung des AUX1 Return-Signals mitdem Hauptausgang

desMischpults.

8. MASTERREGLER FÜR AUX2 RETURN

Dient zur Mischung des AUX2 Return-Signals mitdem Hauptausgang

desMischpults.

9. MASTERAUSGANGFADER-REGLER

Dient zur Einstellung des gewünschten Gesamtausgangspegels zum

Leistungsverstärker (oder anderem Gerät).

10. STEREO MAIN MIX OUTPUT - 3-Stift XLR-Stecker

Dienen zum Anschließen des Master-Ausgangs(Hauptmischung)des

Mischers an einen Leistungsverstärker (oder anderes Gerät)

Ausgangsverkabelung:

11. AUX SEND OUTPUT – 1/4" Mono Klinkenbuchse (asymmetrisch) Ausgang

Dient zum Senden des Signals von AUX1 zur externen Ausrüstung oder Effektgeräten.

Hinweis: Wenn Sie einen Klinkenanschluss in den AUX1 SEND -Ausgang einführen, wird die

interneEffekteinheitautomatischdeaktiviert.

Ausgangsverkabelung:

DEUTSCH BEDIENUNGSANLEITUNG

JB SYSTEMS®29/44 MM-14D

12. AUX SEND OUTPUT – 1/4" Mono Klinkenbuchse

(asymmetrisch)Ausgang

Dient zum Senden des Signals von AUX2 zur externen

Ausrüstung oder Effektgeräten oder Bühnenmonitoren.

13. TAPE OUT – TAPE OFF – Stereo RCA-Buchsenausgänge

(asymmetrisch)

Das Signal wird von der Haupt-Stereo-Ausgangsmischungzu

den Ausgangsfadern abgeleitet und kann zur Aufzeichnung

derMastermischung verwendetwerden.

14. TAPE EIN – StereoRCA-Buchseneingänge(asymmetrisch)

Das Signal wird vor den Fadern und dem Monitoringsystem

zum Hauptstereoausgang geleitet.

15. TAPE MONITOR SCHALTER

Dient zumAuswählen des Signals, das zum PFL-Schalter (16)

geleitet wird:

Schalter AN (leuchtet): Signal von TAPE IN (14)

Schalter AUS (leuchtet nicht): Signal von MAIN MIX. Dies

ist dasselbe Signal wie auf dem TAPEOFF (13) und dem

MAIN MIX OUTPUT(10).

16. PFLSCHALTER

Dient zum Auswählen des Signals, das zum Kopfhörer

(HEADPHONE) -Ausgang (19) geleitet wird:

Schalter AN (leuchtet): PFL-SignalederEingangskanäle.

Schalter AUS (leuchtet nicht): Signal wird mit dem TAPE

MONITORSchalter (15)ausgewählt.

17. PLAYBACKSCHALTER

Dient zum Hinzufügen oder Nicht-Hinzufügen des Stereo

TAPE IN(14) Signals zur Haupt-Stereo-Ausgangsmischung

oder nicht.

18. PLAYBACK LEVEL REGLER

Dient zur Einstellung des Playback-Pegels des TAPE

IN(14)Signals.

19. KOPFHÖRER AUSGANG – 1/4" Stereo

Klinkenbuchsenausgang

Ausgangsverkabelung:

Mindestverbraucherimpedanz:40 Ohm

20. HEADPHONE LEVELREGLER

Zur Einstellung desKOPFHÖRER Ausgangspegels (19).

21. DSP CLIP LED

Diese LED blinkt,wenn das Eingangssignal desinternen DSP-Effekt-Prozessors zu hoch ist.

22. EFFEKT-AUSWAHLKNOPF

Dient zur Auswahl einer der 8 verfügbaren Digitaleffekte.

23. DSP TIMING KNOPF

Dient zur Anpassung des ausgewählten Effekts nach persönlichem Geschmack.

24. DSP MUTE

Wenn dieser Knopf leuchtet, ist die interne Effekteinheit ausgeschaltet. Dies ist sehr nützlich, wenn

Sie Ihre Mischung mit und ohne Effekte vergleichen möchten.

DEUTSCH BEDIENUNGSANLEITUNG

JB SYSTEMS®30/44 MM-14D

25. FOOT SWITCHAnschluss

Hier können Sie einen Fußschalter anschließen, um die internen Effekte an/auszuschalten.

Anschlussverkabelung:

RÜCKANSICHT

26. POWERAN/AUS SCHALTER

Dient zum An-/Ausschalten des Mischers. Wir empfehlen Ihnen sehr, die Master Ausgangsfader (9)

des Mischers und die Verstärkungsregler Ihres Verstärkers auf null zu setzen, ehe Sie den Mischer

an- oder ausschalten.

27. NETZTEILANSCHLUSS

Schließen Sie das beigelegte Netzteil hier an. Tauschen Sie

dieses Netzteil nur durch ein Netzteil mit derselben

Typennummer.

28. PHANTOMPOWER SCHALTER

Diese +48V Gleichstromspannung sollte eingesetzt werden,

wenn Kondensatormikrofonean den Mikrofoneingängen angeschlossen werden.

Achtung:

Alle XLR-Mikrofon-Eingänge führen die48VGleichstromspannung, wenn die Phantomspeisung

eingeschaltet ist. Wir empfehlen Ihnen sehr, die Bedienungsanleitung der Mikrofone

durchzulesen,eheSieeinePhantomspeisung einsetzen.

Achten Sie darauf, den Mischer auszuschalten, wenn Sie die Phantomspeisung einschalten

(28).

In der Regel können Sie dynamische Mikrofone auch mit angeschalteter Phantomspeisung

benutzen, allerdings sollten Sie zur Vermeidung unerwünschter Schäden unbedingt die

Bedienungsanleitung Ihres dynamischen Mikrofons aufmerksam durchlesen bevor Sie dieses

einsetzen.

TECHNISCHE DATEN

Spannungsversorgung: Eingang: 230VWechselstrom,50Hz

Ausgang: 2x 20V Wechselstrom 500mA

Frequenzbereich: Mikrofon: 20-20.000Hz+/-2dB

LineEingang: 20-20.000Hz+/-1.5dB

THD(Klirrfaktor) + Rauschen: Mikrofon: <0.3% @1kHz, 0dB

LineEingang: <0.05% @ 1kHz, 0dB

Tone controls: Hohe Freq. +/-15dB15kHz

Mittlere Freq. +/-15dB2,5kHz

NiedrigeFreq. +/-15dB65Hz

Signal/Rausch Verhältnis (IHF-A): >85dB

Phantomspeisung: +48VGleichstrom

Mikrofoneingänge: 1mV @ 200-600 Ohm/ symmetrisch

Line Eingänge: 300mV @ 10kΩ

Record Ausgänge: 775mV @ 50kΩ

MasterAusgang: 2V @ 600Ω

Abmessungen: 483(B) x 355(H) x 78(T) mm

Gewicht (Mischer): 5,4kg

Gewicht (Stromadapter): 0,85kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden!

Sie können sich die neueste Version dieses BenutzerhandbuchesvonunsererWebsite

herunterladen: www.beglec.com

ESPAÑOL MANUAL DE INSTRUCCIONES

JB SYSTEMS®31/44 MM-14D

Gracias por comprar este producto JB Systems®. Para sacar el máximo partido a todas las funciones, lea

detenidamente estas instrucciones de funcionamiento.

CARACTERÍSTICAS

Esta unidad está a prueba de interferencias de radio. Este producto cumple con los requisitos de las

directrices nacionales y europeas actuales. Se ha establecido la conformidad y las instrucciones y

documentos correspondientes han sido depositados por el fabricante.

Unidad de mezclas P.A. con 14 entradas, perfecta para mezclas de micrófono o bandas pequeñas.

8 efectos DSP internos (reverb, echo, chorus, flanger,…) con pedal.

Los efectos DSP internos se desactivan cuando la salida aux1 está desconectada.

Todos los canales de entrada disponen de:

oControl Gain (ganancia)

oControles de tono alto, medio, bajo

oEfecto Aux1/interno (post fader)

oAux2 (conmutable pre/post fader)

oControl depanorámica/equilibrio

oInterruptor PFL

oInterruptor ON/OFF (conexión/desconexión de canal)

Los 6 canales mono también disponen de:

oEntrada de líneaequilibrada (Jack)

oMicrófono equilibrado(XLR)

oSuministro dealimentación Phantom de48 V

oInsertos (para equipo de efectos externos)

oFiltro de corte bajo seleccionable de 75Hz

oIndicador de clip

Los 4 canales estéreotambién disponen de:

oEntrada delínea equilibrada (2 jacks: izquierda+derecha)

oInterruptor mono/stereo (mono: entrada L a L+R)

Masters de envío/retorno Aux

Entrada/salida de platina de cinta RCA estéreo con monitor de cinta

Salida maestra izquierday derecha equilibrada

ANTES DE UTILIZAR EL APARATO

Antes de comenzar a utilizar esta unidad, compruebe que no hayan ocurrido daños durante el transporte.

Si observaalgún daño, no utilice el dispositivo y consulte primero asu distribuidor.

Importante: Este dispositivo ha salido de nuestras instalaciones en perfecto estado y bien embalado. Es

absolutamente necesario que el usuario siga estrictamente estas instrucciones y advertencias de

seguridad que aparecen en este manual de usuario. Cualquier daño producido por un manejo innecesario

queda excluido de la garantía. El distribuidor no asumirá ninguna responsabilidad por cualquier defecto o

problema quesurja por no haber seguido el manual de usuario.

Guarde este folleto en un lugar seguro para consultarlo en el futuro. Si vende este aparato más adelante,

asegúrese deincluir este manual de usuario.

Para proteger el medio ambiente, recicle el material de embalaje en la medida de lo posible.

Compruebe elcontenido:

Compruebe que lacaja contiene los siguienteselementos:

Manual deusuario

UnidadMM-14D

Suministro de alimentación

ESPAÑOL MANUAL DE INSTRUCCIONES

JB SYSTEMS®32/44 MM-14D

INSTRUCCIONES DE SEGURIDAD:

Para evitar incendios o riesgos de descarga, no exponga la unidad a la lluvia oa la humedad.

Para evitar que se forme condensación en el interior, deje que la unidad se adapte a la temperatura

exterior cuando la lleve a una habitación cálida después del transporte. A veces la condensación impide

que la unidad funcione a pleno rendimiento y puede incluso provocar daños.

Estaunidad sólo se puede usar en el interior.

No coloque objetos metálicos ni derrame líquidos dentro del reproductor de la unidad. No deberá colocar

sobre la unidad objetos con líquidos, como jarrones. Se pueden producir descargas eléctricas o fallos de

funcionamiento. Si algún objeto extraño entra en la unidad, desconecte inmediatamente el suministro

eléctrico.

No coloque en el aparato fuentes de llamas, como velas encendidas.

No cubra ninguna abertura de ventilación puesto que podría producirse un sobrecalentamiento de la

unidad.

Evite el uso en ambientes con polvo y limpie la unidad regularmente.

Mantenga la unidad lejos de los niños.

Las personas sin experiencia no deben utilizareste aparato.

La máxima temperatura ambiente para un funcionamiento seguro es de 40°C. No utilice la unidad a

temperaturas ambiente superiores.

Desenchufe siempre la unidad cuando no vaya a ser utilizada durante un largo periodo de tiempo o antes

de comenzar el mantenimiento.

La instalación eléctrica sólo debe ser llevada a cabo por personal cualificado, de acuerdo con las

regulaciones sobre seguridad eléctrica ymecánica de su país.

Compruebe que el voltaje disponible no supera el que se indica en el paneltrasero dela unidad.

La entrada de toma deberá permanecer operativa para la desconexión de la red eléctrica.

El cable de alimentación siempre debe estar en perfecto estado. Apague la unidad inmediatamente

cuando observe daños o desperfectos en el cable de alimentación. Debe ser reemplazado por el

fabricante, su agente de servicio o personascualificadas para evitar cualquier peligro.

¡Nunca deje que el cable de alimentación entre en contacto con otros cables!

Para evitar peligros, la unidad deberá utilizarse solamente con el adaptador de CA suministrado. Si el

adaptador de CA se llega a averiar, se deberá utilizar solamente el mismo tipo de adaptador.

Aunque el interruptor de alimentación esté en posición desconectada OFF, la unidad no estará

completamente desconectada de la red eléctrica.

Para evitar descargas eléctricas, no abra la cubierta. En el interior de la unidad no existen piezas que

pueda mantener el usuario.

Nunca repare un fusible ni derive el soporte del fusible. ¡Reemplace siempre el fusible dañado por un

fusible delmismo tipo y especificación eléctrica!

En caso de que ocurran problemas de funcionamiento serios, deje de utilizar el aparato y póngase en

contacto con su distribuidor inmediatamente.

Utilice el embalaje original cuando tenga que transportar el dispositivo.

Por razones de seguridad se prohíbe realizar modificaciones no autorizadas en la unidad.

CAUTION

PRECAUCIÓN:

Para reducir el riesgo de des

carga

eléctrica, no quite la cubiertasuperior. No existen piezas en

el interior que pueda mantener o reparar el usuario. Asigne

el mantenimiento ylas reparaciones a personal cualificado.

El símbolo en forma de rayo con cabeza de flecha dentro de un triángulo equilátero se emplea

para alertar sobre el uso o presencia de "voltaje peligroso" no aislado dentro de la carcasa del

productocon lamagnitud suficientepara constituirun riesgo de descargaeléctrica.

El signo de exclamación dentro del triángulo equilátero se emplea para alertar al usuario de la

presencia de instrucciones de funcionamiento y mantenimiento importantes en el texto que

acompaña a este aparato.

Este símbolo indica:usar sólo en el interior

Este símbolo indica: Leer las instrucciones

Este símbolo indica: Aparato de seguridad clase II

ESPAÑOL MANUAL DE INSTRUCCIONES

JB SYSTEMS®33/44 MM-14D

PAUTAS PARA LA INSTALACIÓN:

Instale la unidad en un lugar bien ventilado donde no esté expuesta aaltas temperaturas o humedad.

Colocar y utilizar la unidad durante largos periodos de tiempo cerca de fuentes que generen calor tales

como amplificadores, focos, etc. afectará a su rendimiento y podría incluso dañarla.

La unidad puede montarseen repisas de 19 pulgadas. Fije la unidad utilizando los 4 agujerospara tornillo

en el panel frontal. Asegúrese de que los tornillos son del tamaño adecuado. (los tornillos no se

suministran)

Extremelas precauciones para minimizar las descargas y las vibraciones durante el transporte.

Cuando esté instalada en una cabina o estuche de transporte, asegúrese de que exista una buena

ventilación para facilitar la evacuación de calor de la unidad.

Para evitar que se forme condensación en el interior, deje que la unidad se adapte a la temperatura

exterior cuando la lleve a una habitación cálida después del transporte. La condensación impide algunas

veces que la unidad funcione a pleno rendimiento.

LIMPIEZA DE LA UNIDAD:

Limpie con un paño pulido ligeramente empapado en agua. No deje entrar agua en la unidad. No utilice

líquidos volátiles como bencina odiluyente, puesto que dañarán la unidad.

CONEXIONES

Para obtener más información sobre las conexiones, consulte el capítulo siguiente.

Asegúrese de apagar launidad de mezclas antes de realizar cambiosen las diferentes conexiones.

En este manual hablamos de “entradas de línea”. Este es un nombre general para las entradas con un nivel

entre 750 mVy2 V. estoincluye sintonizadores, vídeos,reproductores de CD, etc.

FUNCIONES

CANALES DE ENTRADA

1. ENTRADA COMBO:

ENTRADA DE MICRÓFONO = CONECTOR XLRHEMBRA DE 3 PINES

ENTRADA MONOLINE (línea mono)= TOMA DE JACK DE1/4"

2. ENTRADAS DE LÍNEA DETOMA DE JACK DE 1/4"

3. INSERT

Le permite insertar un efecto externo (como compresor,

noise gate, ecualizador, etc) que sólo utilizará para este

canal. Cableado toma de jack de ¼”:

4. Interruptor LOW CUT FILTER

Cuando este botón está encendido, se filtran las frecuencias por debajo de 75Hz para este canal.

Esto puede serútil para evitar el sonido de estallido de los micrófonos o elestruendo del escenario.

ESPAÑOL MANUAL DE INSTRUCCIONES

JB SYSTEMS®34/44 MM-14D

5. Interruptor MONO / STEREO:

Cuando este botón está encendido, la función mono se activa; la señal de entrada Left (izquierda)

se enviará a los canales derecho e izquierdo

6. CLIP LED

Este LED de advertencia indicará 4dB antes de recortar y permanecerá encendido. Para lograr un

nivel de funcionamiento óptimo del canal de entrada, ajuste el control Gain (ganancia) hasta que el

indicador Clip (recorte) se ilumine cuando haya picos de señal presentes. A continuación, ajuste la

ganancia hastaque el indicador Clip se apague. Esto proporcionará una señal óptima al ruido.

7. CONTROL GAIN (ganancia)

Permite un control de señal de entrada óptimo y se adaptará a la mayoría de los micrófonos de

impedancia alta o baja a 600 ohmios así como al suministro Phantom (48 voltios). La entrada de

señal puede ser a través de teclado a entradas de nivel de

línea desde otro equipo.

Rango de ganancia:

EntradaXLR +15 a +60dB

Entrada de jack –15 a+30dB

8. CONTROL EQ ‘HIGH’

Permite un corte/boost (realce) de 15dB para las frecuencias

altas (15kHz)

9. CONTROL EQ ‘MID’

Permite un corte/boost (realce) de 15dB para las frecuencias

medias(2,5kHz)

10. CONTROL EQ ‘LOW’

Permite un corte/boost (realce) de 15dB para las frecuencias

bajas(65kHz)

11. AUX SEND 1 (Post-Fade)

Este control de envío auxiliar es ‘Post-fade’ y se utiliza

principalmente para enviar la señal del canal al módulo de

efectos internos. Cuando se utiliza AUX1/FX send (11), la

unidad de efectos internos se apaga. El nivel AUX1 send

cambia con la posición del fader (atenuador) de canal (17).

12. AUX SEND2 (Pre-Fade o Post-Fade)

Este mando se utiliza para enviar la señal de audio de este

canal a la salida AUX 2 SEND. Puede alternarse entre pre o

post fader. Consulte el punto siguiente (13) para obtener

más información.

13. InterruptorPRE-FADE / POST-FADE para AUX SEND 2

El botón está encendido: AUX2 para este canal está en

PRE-FADE. El nivel sólo se ve afectado por el control Gain

(7) y no por el fader de canal (17). Utilice este ajuste

cuando por ejemplo se utilice AUX2 para controlar los

monitores del escenario.

El botón no está encendido: AUX2 para este canal está

en POST-FADE. El nivel también se ve afectado por la

posición del fader de canal (17). Utilice este ajuste para

cuando por ejemplo AUX2 se utilice para el equipo de

efectos externos.

14. CONTROL PAN / BAL

Control Pan: también llamado “control panorámico“ se

utiliza en los canales de entrada mono para colocar el

micrófono mono en algún lugar a la derecha o izquierda de

la salida estéreo.

Control de equilibrio: se utiliza para establecer el

equilibrio estéreo de los canales de entrada estéreo.

15. INTERRUPTOR PFL

También llamado “audición de pre=fade” se utiliza para

supervisar el canal de entradaen los auriculares mientras el fader de canal está cerrado.

16. BOTÓN ON / OFF DE CANAL

Este botón es muy útil si desea cortar la salida de un canal de entrada sin cambiar los ajustes ni los

niveles. Desactivarlos canales sin usar aumenta la relación de señal/ruido de la unidad de mezclas.

ESPAÑOL MANUAL DE INSTRUCCIONES

JB SYSTEMS®35/44 MM-14D

El botón ONestá encendido: El canal está activado

El botón ON no está encendido: El canal no está activado

17. FADER de 60 mm

Controla laseñal de salida del canal de entrada correspondiente.

SECCIÓN DE SALIDA

1. AUX1RETURN– Entradas de toma de jack mono de 1/4"

Para inyectar la señal de retorno de los efectos internos de vuelta a la

consola de mezclas. Cuando se inserta el jack, los efectos DSP

internos no se utilizan.

2. AUX2RETURN– Entrada de toma de jack mono de 1/4"

Misma función que Aux1 Return (1). También puede utilizarse para

conectar una fuente de sonido adicional (p. ej. reproductor de CD) a la

consola de mezclas.

3. POWERLED (LED DE ALIMENTACIÓN)

El led azul se ilumina cuando se enciende la alimentación. (El

interruptor de alimentación está situado en la parte posterior de la

consola de mezclas)

4. LED VU-METER (LED DE INDICADOR VU)

Se trata de un indicador LED de 12 segmentos con calibrado VU que

proporciona un rango de supervisión de señal de –20dB a 6dB con

un cambiode color en laposición nominal0dB.

5. CONTROL MAESTRO PARA AUX1 SENDS

Se utiliza para establecer el nivel de salida general de las señales

AUX1, controladas por AUX1 FX Sends (11) y enviadas al

procesador de efectos internos o externos.

6. CONTROL MAESTRO PARA AUX2 SENDS

Se utiliza para establecer el nivel de salida general de las señales

AUX2, controladas por AUX2 FX Sends (12) y enviadas al

procesador de efectos externos (post-fade) o a monitores de

escenario (pre-fade).

7. CONTROL MAESTRO PARA AUX1 RETURN

Se utiliza para mezclar la señal de retorno AUX1 con la salida

principal de la consolade mezclas.

8. CONTROL MAESTRO PARA AUX2 RETURN

Se utiliza para mezclar la señal de retorno AUX1 con la salida

principal de la consolade mezclas.

9. CONTROL FADER DE SALIDA MAESTRA

Se utiliza para establecer el nivel de salida general requerido en el

amplificador de potencia (u otro equipo). El calibrado muestra el nivel

de funcionamiento nominal recomendado, con referencia ‘0’ (hay

disponible un realce de 10dB en caso necesario).

10. SALIDA MAIN MIX ESTÉREO - Tomas XLR macho de 3 pines

Se utiliza para conectar la salida maestra (Main mix) de la unidad de mezclas a un amplificador de

potencia (o a otro equipo)

Cableado desalida:

ESPAÑOL MANUAL DE INSTRUCCIONES

JB SYSTEMS®36/44 MM-14D

11. SALIDA AUXSEND – Salida (desequilibrada) de toma de jack mono de 1/4"

Se utiliza para enviar la señal de AUX1 al equipo externo o unidades de efectos.

Observación: Cuando inserte un conector jack en la salida AUX1 SEND, la unidad de efectos

internosse desactivaráautomáticamente.

Cableado desalida:

12. SALIDA AUXSEND – Salida (desequilibrada) de toma de jack mono de 1/4"

Se utiliza para enviar la señal de AUX2 al equipo externo,

unidades de efectos o monitores de escenario.

13. TAPE OUT – Salidas de toma RCA estéreo (desequilibradas)

La señal se deriva de la mezcla de salida estéreo principal

después de los faders de salida y puede utilizarse para grabar

la mezcla maestra.

14. TAPE IN – Entradas de toma RCA estéreo(desequilibradas)

La señal se dirige a la salida estéreo principal antes de los

faders y el sistema de supervisión.

15. INTERRUPTOR TAPE MONITOR

Se utiliza para seleccionar qué señal se dirige al interruptor

PFL (16):

Interruptor ON (encendido): señal de TAPE IN (14)

Interruptor OFF (no encendido): señal desde MAIN MIX.

Esta es la misma señal que en TAPE OUT (13) y MAIN

MIXOUTPUT(10).

16. INTERRUPTOR PFL

Se utiliza para seleccionar qué señal se dirige a la salida

HEADPHONE(19):

Interruptor ON (encendido): Señales PFL de los canales

de entrada.

Interruptor OFF (no encendido): la señal se selecciona

mediante el interruptor TAPE MONITOR (15).

17. INTERRUPTORPLAYBACK

Se utiliza para añadir o no la señal estéreo TAPE IN(14) a la

mezcla de salida estéreo principal.

18. CONTROL PLAYBACK LEVEL

Se utiliza pare establecer el nivel de playback de la señal

TAPE IN (14).

19. SALIDA PHONES (auriculares) – Salida de toma de jack

estéreo de 1/4"

Cableado desalida:

Impedancia de cargamínima: 40 Ohm

20. CONTROL PHONES LEVEL (nivel de auriculares)

Establece el nivel de la salida HEADPHONE (19).

21. DSP CLIP LED

Este led parpadea cuando la señal de entrada del procesador de efectos DSP internos es

demasiado alta.

22. MANDO EFFECTS SELECT (selección de efectos)

Se utiliza para seleccionar uno de los 8 efectos digitales disponibles.

23. MANDO DSP TIMING (temporizaciónDSP)

Se utiliza para adaptar el efecto deseado a su gusto personal.

Table of contents

Languages:

Other JB Systems Music Mixer manuals

JB Systems

JB Systems B4.2 MEDIAMIX User manual

JB Systems

JB Systems BEAT 4 Mk2 User manual

JB Systems

JB Systems CD200 User manual

JB Systems

JB Systems ME 2 User manual

JB Systems

JB Systems MIX 7.1 User manual

JB Systems

JB Systems PRO 16X User manual

JB Systems

JB Systems DE 600 User manual

JB Systems

JB Systems ME 2 User manual

JB Systems

JB Systems MX 100 User manual

JB Systems

JB Systems MM-IO User manual

Popular Music Mixer manuals by other brands

Lightwave Research

Lightwave Research Status Cue user manual

Elite Acoustics Engineering

Elite Acoustics Engineering StompMIX X6 quick guide

Pyle

Pyle PAD12MXUBT user manual

Peavey

Peavey XR 800 operating guide

Unika

Unika MTX-8800 Operation manual

Tapco

Tapco 8201REB owner's manual

ALLEN & HEATH

ALLEN & HEATH ZED 14 2 Service manual

PRESONUS

PRESONUS EarMix 16M quick start guide

Rolls

Rolls RM83T Started guide

Monoprice

Monoprice Pro Audio Series user manual

Omnitronic

Omnitronic LH-015 user manual

Pioneer

Pioneer DDJ-T1 operating instructions

Rolls

Rolls MixMax RM81 Specifications

Zahl

Zahl EQ1 manual

Shure

Shure M268 datasheet

Technics

Technics SH-DJ1200 operating instructions

Phonic

Phonic POWERPOD 410R user manual

Yamaha

Yamaha CS1D Service manual

JB Systems MM 14D User manual

Popular Music Mixer manuals by other brands
