INTRODUCTION

JBL craftsmen have been involved in the art of sound for more than

two generations – signal and source, wood and fabric, transducers

and acoustics – all of it.

Today these craftsmen continue to perform to the most rigid

standards any craftsmen can submit to: those impased upon

themselves.

JBL loudspeakers are carefully engineered instruments, pains-

takingly crafted and assembled to watchmakers standards. JBL

enclosures express the excitement of creative design; they are

elegant, solid and flawlessly finished. JBL transducers and

electronics offer what has been characterized by devoted music

listeners as "the incomparable JBL sound".

By following the few simple suggestions contained in this booklet,

you can look forward to superb high fidelity reproduction that will

retain its clarity and realism year after year.

UNPACKING

The packing material of your Ti-Series speakers has been designed

to protect the loudspeakers from any damage due to rough handling

during shipment. We strongly suggest that you keep the packing

material for future purposes, in case you are moving or your loud-

speakers should require service.

PLACEMENT

The listening room and the location of the loudspeakers within the

room affects bass level and bass response, imaging, clarity and

overall quality of sound. No other single factor has the same level of

effect on the final sound quality. The acoustics of the listening room

are determined by the dimensions of the room, its construction and

the furnishings it contains. Rooms that have different dimensions for

ceiling height, length and width will give a more even, balanced

sound than rooms where the dimensions are equal to each other.

This is important, especially at low frequencies, as the room

dimensions determine the pattern of standing waves within the

room.

Consult your JBL dealer for information regarding the use of

products or materials designed to control certain acoustic problems

caused by room size, shape or construction. In many cases,

significant improvement in performance can be achieved by careful

attention to room acoustics.

Your JBL Ti-Series speakers are able to give a very satisfying sound

in a great variety of listening rooms when set up in an even sided

triangle with respect to the listener. However, a careful setup proce-

dure will always be rewarding, and for best results we recommend

placement well away from the boundaries of the room with

preferably minimum 0.75 m (30 in) distance to the wall behind the

speakers, and 0.75-10 m (30-40 in) distance to the side walls.

A good guideline to proper setup is to start by concentrating on the

tonal balance of the sound, aiming for the most neutral reproduc-

tion. Is the bass too strong or too weak compared to the midrange

and treble? Moving the speakers around in relatively large steps,

(20-30 cm or 8-12 in) will change the perceived tonal balance.

When a satisfying balance is found, a proper sound stage and stereo

localization is developed by smaller movements of the loudspeakers

in combination with angling towards the listening position.

We strongly recommend experimentation in order to find the most

satisfying overall sound. Attention to every detail of the setup will be

beneficial in terms of improved sound quality.

Your authorized JBL dealer will be happy to help you obtain the best

possible performance from your JBL speakers.

NOTE: New loudspeakers require a certain amount of "exercise"

before they perform their best. A steady level of performance is

achieved after 8-12 hours of operation, depending on the nature of

the music and the level. Should you want to speed up this process

you can use inter-station FM noise as a signal during periods, where

you would normally not be listening to the speaker. Alternatively a

CD player on "Repeat" would be an appropriate signal source.

CONNECTIONS

IMPORTANT: When connecting or disconnecting loudspeakers from

an amplifier, the amplifier must be turned off. Making connections

while the amplifier is operating could seriously damage the

loudspeaker system and void the warranty. The amplifier must also

be turned off before connecting or disconnecting cables, at the

amplifier or pre-amplifier inputs.

1 mm

(18 AWG) insulated wire is the minimum size recommended

for loudspeaker connection up to 5 meters (16 ft). Beyond this

distance, heavier gauge wire is recommended: 1.5 mm

(16 AWG)

up to 10 meter (30 ft) and 2 mm

(14 AWG) up to 20 meters (60 ft).

These recommendation are given as MINIMUM requirements, and

generally speaking, the speaker leads should be as short as

possible.

Speaker wire and interconnect cables are important components in

an audio system. With all other factors at an appropriate level of

quality the speaker cable and the interconnect cable can make

significant contributions to the perceived sound quality. Careful

selection of cable and interconnect can add or subtract marked

shadings in the tonal character. Likewise, different cables can have

quite a dramatic impact on the dynamic contrasts experienced by

listeners.

Your JBL dealer has the experience and knowledge to recommend

suitable interconnects and speaker wire to best complement your

system.

The length of the speaker wire will depend on the location of the

loudspeakers and the amplifier. Since the final positioning of the

loudspeaker will be determined by careful listening, you may want to

arrange a temporary wiring layout that will allow the moving of the

loudspeaker to experiment with placement. When the best

loudspeaker position is determined, permanent connections may be

made using the shortest cable runs possible. Both left and right

speaker wires should be the same length. In some systems, the

amplifier may be located near the loudspeaker system and may be

connected using a short length of speaker wire. Although a relatively

long cable between the preamplifier and main amplifier is required

by such a hook-up, the benefit of a short amplifier-to-loudspeaker

connection will often outweigh the drawbacks.

INSTRUCTION MANUAL

Connections to the loudspeaker system are made at the terminals

located on the back of the enclosure. These terminals permit a

variety of connection methods.

The most straightforward connection is made by directly connecting

clean bare wire. This connection is made by stripping

8-10 mm of insulation off the loudspeaker wire and passing the bare

wire through the hole in the binding post. If the wire is too thick to

pass through the hole in the terminal in one single bundle, separate

the copper wire into three equal bundles, then pass the center

bundle through the hole in the terminal. Wrap the remaining

bundles around the binding post and twist the center stands. The

knob can now be tightened securely, and any excess wire that is not

in contact with the binding post surfaces should be trimmed to avoid

short circuits.

A very convenient way of connection is the use of 4 mm banana

connectors, which are then, in turn, connected to the binding posts.

Bear in mind, however, that the number of contact points should be

kept to a minimum, and at the same time each contact should be as

tight as possible.

For the same reason, we recommend the use of the highest quality

spade connectors, expertly connected to the selected cables. Spade

lugs will make the best possible connection between the speaker

wire and the loudspeaker system, minimizing any contact resistance

that might degrade the sound ever so slightly.

Any connection in an audio system should not be considered "good

forever". All connections should be inspected and cleaned or

remade periodically. Frequency of maintenance depends on the

materials involved in the connection, atmospheric conditions and

other factors. Consult your dealer for specific recommendations.

It is essential that both loudspeakers in a stereo system have the

same polarity with respect to the input signal (are in "phase"). JBL

Ti-Series are designed to produce a positive pulse when a positive

signal is applied to the red input terminal.

If the driver cones of the two loudspeakers do not move in the same

direction for a given voltage at the input terminals, there will be a

lack of stereo definition and a loss of deep bass.

We recommend experimenting with the polarity of the speakers,

since recordings, program sources or power amplifiers can invert

the polarity of the signal. The "correct" connection is the one that

yields the best audible results. Be sure to reverse both left and right

connections to keep the systems in polarity.

BIWIRING

JBL TI-Series loudspeakers may also be connected to the amplifier

using two lengths of wire. The biwire connection method offers

several options and advantages.

The system's internal dividing networks are electrically separated at

the low frequency to midrange/tweeter transition. External strapping

bars connect the two parts of the network when a single wire

connection is used. The system is shipped from the factory with the

strapping bars in place. By removing the bars, connections may be

made to the individual network sections using two wires (four

conductors) as shown in Figure 1. The wires used may be of the

same type for both low frequency and high frequency sections. The

advantages are that wire effect (resistance, inductance, etc.) are

reduced and intermodulation of low and high frequencies in the

cable are avoided. Specialized wires for low frequency and high

frequency sections may yield excellent results in some systems. In

either case, low frequency cable should be as short as possible, and

the left and right cable for each section must be the same length. If

the cable to one speaker system is longer that the one to the other

speaker due to the distance from the amplifier, make sure not to

wind the excess cable up in the form of a coil. Instead, try to arrange

it in figures of eight, as this will minimize the inductance of the cable

run and thus minimize cable losses at high frequencies.

CAUTION: Never connect two amplifiers to the same loudspeaker

without first removing the strapping bars. Operating two amplifier

channels with the bars in place may seriously damage the amplifiers

and void the warranty.

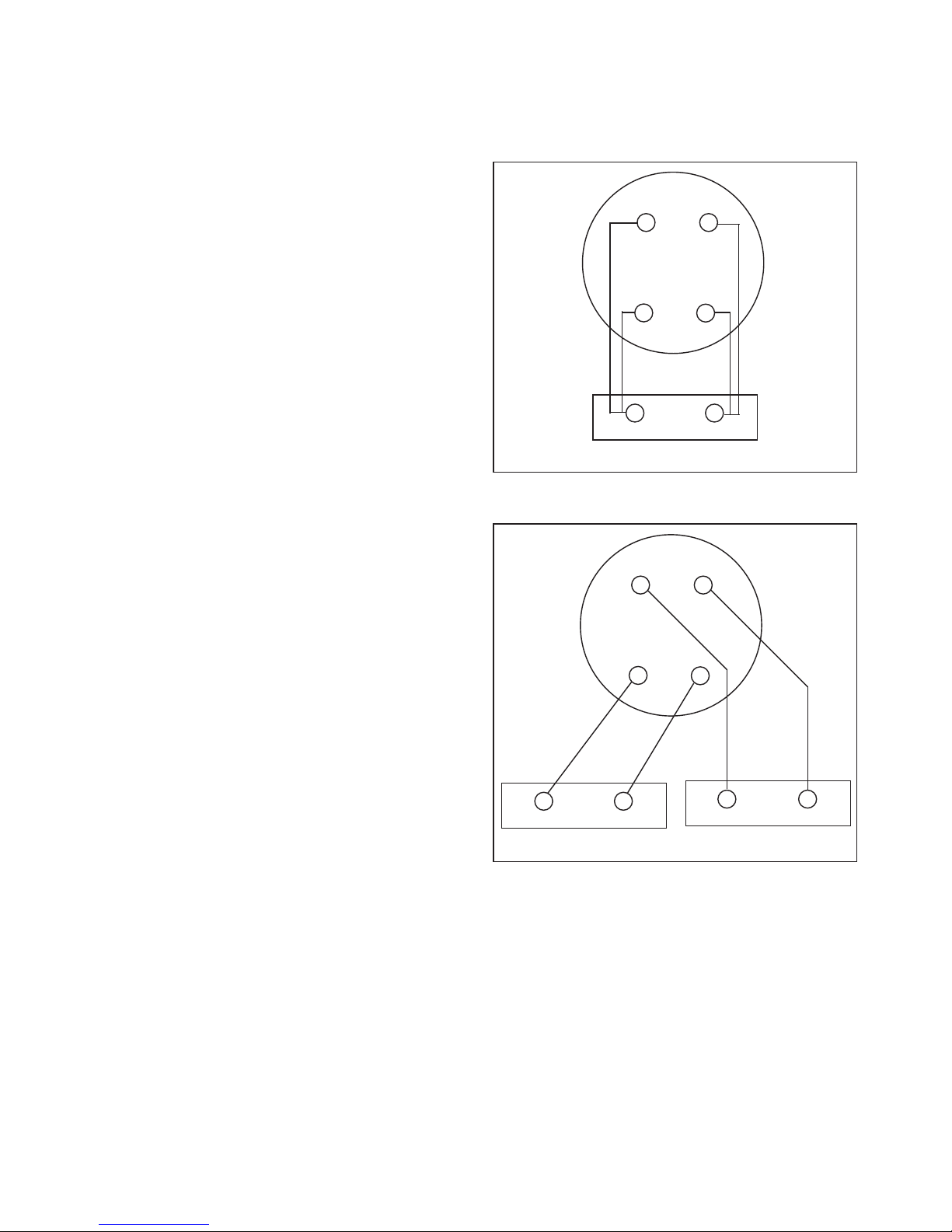

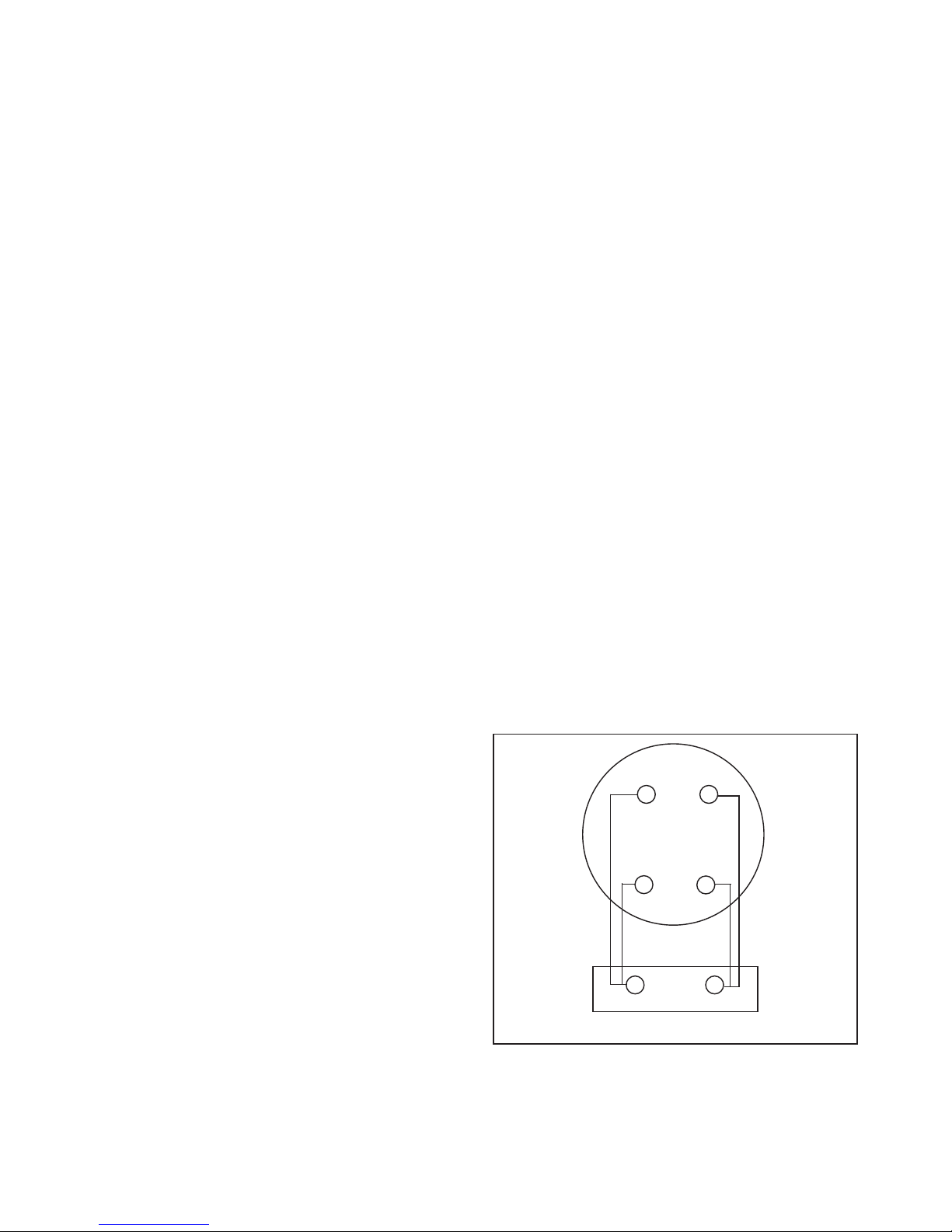

Fig. 1: Ti input

Fig. 2: Ti input

Low Frequency

High Frequency

Amplifier

High Frequency

Low Frequency

High Frequency Amplifier

Low Frequency Amplifier

The biwire option also permits powering the system with two

amplifiers as shown in Figure 2. Four identical amplifiers (or two

dual channel units) may be used, although specialized low and high

frequency amplifiers can offer clear advantages. Your JBL Ti-Series

dealer can recommend amplifiers that best suit your needs. In all

cases, the left and right amplifiers for each section must be

identical. Ensure that the input sensitivity of the two amplifiers is

equal or that input level controls are provided to maintain proper low

to mid/high balance. If two identical stereo amplifiers are chosen,

each amplifier may be located near a loudspeaker and drive low

frequency and high frequency sections through short wire runs.

Beware that some amplifiers invert the polarity of the signal. Input

polarity should be the same for both low and high frequency section.

If the polarity is reversed to one section, a discontinuity in the free-

field response will be apparent in the crossover region.Feel free to

experiment with the polarity of the individual section to find a

position that will suit you best. Reverse the polarity to either high or

low frequency sections of both loudspeakers if a problem is

suspected. Amplifier polarity markings may not ensure correct

polarity connections.

AMPLIFIER POWER

RECOMMENDATIONS

The JBL Ti-Series speakers are capable of handling peak power far

exceeding the continuous rating specified for the individual

speakers.

The continuous ratings are based on an eight hour test using

broadband noise shaped to simulate the power distribution of

music. The peak rating of approximately 4 times the continuous

rating indicates the system's ability to handle transient peaks well

above the average power levels.

Amplifier power ratings are an INDICATION of how loud the system

will play without distortion. Amplifier power is generally measured

with steady state test signals and perhaps, in addition, dynamic

measurements into resistive loads. Unfortunately none of these are

firm indications of how loud the system will sound in a given

listening room.

For these reasons, an amplifier should only be chosen after careful

listening. If it is possible to achieve the desired volume level without

distortion, then the amplifier has sufficient power regardless of the

rating.

More important than the power rating is the quality of sound the

amplifier is capable of. Unfortunately, amplifier specifications are not

a reliable indicator of sound quality. Your JBL dealer can make

recommendations and arrange auditions to aid selection of suitable

amplification.

Fuses or circuit breakers of any kind should not be used between

the amplifier and loudspeakers. All such devices will seriously

degrade the sound quality and do not ensure protection from

loudspeaker damage. The key to safe operation is adequate

amplifier power to avoid distortion at the highest sound levels

required.

GENERAL CARE

JBL Ti-Series loudspeaker systems are finished in materials that will

retain its finish for many years to come. Occasional cleaning with a

clean, soft cloth will maintain the original beauty of the finish. Only

lint-free cotton cloths should be used for dusting. To remove

fingerprints and smudges, an ammonia-free window cleaner may be

used. Apply a small amount to a lint-free cotton cloth and gently

clean the surface. Never use any abrasive cleaners or strong

chemical to clean the enclosure. In case of deep scratches or

damage, please consult a qualified furniture repair shop.

GRILLE

The grille is held in place by a pin located at each corner. To remove

the grille, grasp two corners and gently pull the grille away from the

enclosure. To replace the grille, position the mounting pins on the

cups and gently press until the grille meets the enclosure. Although

the grille has been engineered to minimize acoustical interference,

high frequency response and stereo imaging will be improved by

removing the grille.

Any dust on the grille should be removed using a cleaning brush or

a vacuum cleaner.

SERVICE

JBL loudspeakers are designed to give years of trouble-free service.

No periodic maintenance is required. If a problem is suspected, first

make sure all connections are properly made. If a problem exists in

one loudspeaker, reverse the speaker wires to the left and right

system. If the problem remains in the same system, then the fault is

in the loudspeaker. If the problem appears in the opposite system,

the cause is in another component or cable.

Loudspeaker cones or diaphragms should not be moved by hand.

The voice coil assembly is located with extreme precision and the

clearance is very small. Any attempt to move the assembly by hand

can easily force the voice coil out of alignment and cause distortion

or failure.

Do not return products to the JBL factory without prior authorization.

Address correspondence to: JBL Customer Service, 250 Crossways

Park Drive, Woodbury, NY 11797, Telephone: 1-516-496-3400-

Outside the United States, contact your local JBL distributor.

Declaration of Conformity

We, JBL Europe A/S

Kongevejen 194B

DK-3460 Birkerød

DENMARK

declare in own responsibility, that the product described

in this owner's manual is in compliance with technical

standards:

EN 55 013/6. 1990

EN 55 020/4. 1994

EN 55 022/5. 1995

EN 60 065. 1993

EN 60 555 Part 2/4. 1987

Steen Michaelsen

JBL Europe A/S

Birkerød. DENMARK. 06/98

Birkerød DENMARK 12/98

EN 50 081-1/1992

EN 50 082-1/3.1995

EINLEITUNG

JBL Techniker befassen sich seit mehr als einer Generation mit der

Philosophie des Klanges – mit den Signalen und ihren Quellen, mit

Holz und Gewebe, Schallwandlern und Akustik – einfach mit allem.

JBL Lautsprecher sind sorgfältig konstruierte Instrumente,

gewissenhaft gefertigt und mit der -Präzision eines Uhrmachers

zusammengebaut. JBL Lautsprechergehäuse drücken den Reiz

schöpferischer Gestaltung aus: sie sind elegant, solide und

hervorragend verarbeitet. JBL Schallwandler und Elektronik bieten

das, was von passionierten Musikhörern als ”der unnachahmliche

JBL Klang” bezeichnet wird.

Die JBL Lautsprecher der Baureihe ”Ti” sind das Ergebnis einer

mehr als 50-jährigen Erfahrung im Bau von Lautsprechern, die bei

Profis in aller Welt als erste Wahl gelten. Diese Erfahrungen in

Verbindung mit einem umfangreichen Entwicklungsprogramm, das

Vergleiche, Versuche, Tests und Hörprüfungen umfaßt, führt zu

Lautsprechersystemen, die sich durch wahrhaft überragende

Leistung auszeichnen.

Wenn Sie die wenigen einfachen, in dieser Broschüre enthaltenen

Vorschläge beachten, können Sie sich jahrelang an einer

ausgezeichneten HiFi-Wiedergabe erfreuen.

AUSPACKEN

Das Verpackungsmaterial für Ihre Ti Lautsprecher dient in erster

Linie zum Schutz vor Transportschäden durch unsachgemäße

Behandlung. Wir empfehlen daher dringend, das original

Verpackungsmaterial sorgfältig aufzubewahren, damit es für den

Fall eines Transportes wieder zur Verfügung steht.

STANDORT

Der Hörraum, sowie der Standort der Lautsprecher im Raum,

beeinflussen den Basspegel, den Frequenzgang, sowie die Räum-

lichkeit, die Klarheit und die Gesamtqualität des Klanges. Kein

anderer Einzelfaktor hat eine ähnliche Auswirkung auf die Klang-

qualität. Die akustischen Eigenschaften des Hörraumes werden

durch seine Abmessungen, seine Bauform und die Möblierung

bestimmt. In Räumen mit unterschiedlichen Abmessungen für

Deckenhöhe, Länge und Breite, entsteht ein weit ausgewogenerer

Klang als in Räumen mit kubischer Form, also gleicher Höhe, Länge

und Breite. Das gilt besonders für die tiefen Frequenzen, weil hier

die Raumabmessungen, die Ausprägung der stehenden Wellen und

Eigenresonanzen innerhalb des Raumes bestimmen.

Die Ausstattung des Raumes, z. B. Holzfußböden, holzgetäfelte

Wände oder solche aus Rigips, oder Ziegelmauerwerk, beeinflussen

vor allem die Baßwiedergabe. ”Weiche” Wände, Böden und Decken

verursachen Tieftonverluste, weil sie tieffrequente Schwingungen

”schlucken”. Andererseits können glatte, feste Wände, Böden und

Decken Probleme durch verstärkten Nachhall bei tiefen Frequenzen

verursachen, so daß ein dumpfer, dröhnender Klang entsteht.

Im Mittel- und Hochtonbereich üben Möbel, Teppiche und

Vorhänge eine dämpfende Wirkung aus, die je nach den übrigen

akustischen Verhältnissen und dem eigenen Hörempfinden

durchaus wünschenswert sein kann.

Im Idealfall sollte ein einigermaßen ausgewogenes Verhältnis

zwischen den schallschluckenden und schallreflektierenden

Flächen bestehen. Zwischen zwei großen, parallelen reflektierenden

Flächen kann es zu stehenden Wellen kommen, die zu einem

undefinierbaren Klangbild führen. Deshalb sollte man große, ebene

Flächen durch Bücherborde, Vorhänge, Gardinen oder Wandbeläge

unterbrechen.

Ihr JBL Fachhändler wird Ihnen bei der Wahl geeigneter Werkstoffe

zur Lösung bestimmter, durch die Größe, Form und Bauweise des

Hörraumes verursachter Probleme gern behilflich sein. In den

meisten Fällen läßt sich durch sorgfältige Beachtung der

raumakustischen Verhältnisse eine wesentliche Klangverbesserung

erzielen.

Ihre JBL Lautsprecher sind in der Lage, in einer Vielzahl

unterschiedlicher Hörräume einen äußerst zufriedenstellenden

Klang zu gewährleisten, wenn sie in Form eines, vom Hörer aus

gesehenen, gleichseitigen Dreiecks aufgestellt werden. Um ein

optimales Ergebnis erzielen zu können, wählen Sie den Standort

bitte sorgfältig aus. Wir empfehlen, die Lautsprecher in

entsprechendem Abstand zu den angrenzenden Wänden

aufzustellen. ca. 70 cm von der Wand hinter den Lautsprechern

und 70 - 100 cm von den Seitenwänden entfernt.

Ein guter Leitfaden ist, sich auf die tonale Ausgewogenheit zu

konzentrieren, wobei als Ziel die neutralste Wiedergabe angestrebt

werden sollte. Wenn die gewünschte Klangfarbe erreicht ist, gilt es,

Räumlichkeit und Ortbarkeit zu optimieren.

Die klangliche Ausgewogenheit wird weitgehend durch den Abstand

der Zimmerwände in Verbindung mit den besonderen akustischen

Eigenschaften des Raumes bestimmt. Durch Aufstellen der

Lautsprecher in unmittelbarer Nähe der Zimmerwände werden die

tiefen Frequenzen stärker betont als bei größerem Abstand zu

diesen. Um ein ausgewogenes Klangbild zu erzielen, ist der Abstand

der Lautsprecher von den Wänden schrittweise zu vergrößern,

jeweils um 20 bis 30 cm.

Nachdem die tonale Ausgewogenheit hergestellt wurde, läßt sich

das richtige Klangbild und die Stereo-Ortbarkeit durch geringfügiges

Verschieben und/oder ein leichtes anwinkeln der Lautsprecher in

Richtung der Hörposition optimieren.

Wenn Sie das Gefühl haben, daß sich die Wiedergabe noch

verbessern lassen könnte, wenden Sie sich bitte an Ihren JBL

Fachhändler, der Ihnen sicher helfen wird, die bestmögliche

Klangqualität aus Ihren JBL Ti Lautsprechern herauszuholen.

HINWEIS: Fabrikneue Lautsprecher benötigen ein gewisses Maß an

”Übung” bevor sie ihre volle Leistungsfähigkeit erreichen, was je

nach Art der Musik und des Wiedergabepegels nach etwa 8 - 12

Stunden eintritt. Falls Sie diese Einspielzeit verkürzen wollen,

können Sie UKW-Rauschen (zwischen einzelnen Sendern Ihres

Rundfunkgeräts, „Mute“ Funktion „Off“) über die Lautsprecher

wiedergeben. Eine weitere alternative Signalquelle ist ein auf

„REPEAT“ geschalteter CD-Spieler.

BETRIEBSANLEITUNG

ANSCHLÜSSE

WICHTIG: Beim An- und Abklemmen der Lautsprecher an Ver-

stärker oder Receiver muß dieser unbedingt ausgeschaltet sein.

Durch den Anschluß der Lautsprecher an einem in Betrieb befind-

lichen Verstärker oder Receiver kann es zu schweren Schäden an

den Lautsprechern und zum Verlust aller Garantieansprüche

kommen. Der Verstärker, bzw. Receiver muß auch vor dem An- und

Abklemmen anderer Electronik-Komponenten an die Eingänge des

betreffenden Gerätes oder des Vorverstärkers ausgeschaltet werden.

Für Lautsprecherverbindungen von bis zu 5 m Länge werden

isolierte Kabel mit einem Mindestquerschnitt von 1 mm

empfohlen.

Für längere Verbindungsleitungen müssen Lautsprecherkabel mit

größerem Querschnitt verwendet werden und zwar: 1,5 mm

bis

10 m Länge und 2 mm

bis 20 m Länge. Bei diesen Angaben

handelt es sich um MINDESTANFORDERUNGEN, jedoch sollten

Lautsprecherkabel generell so kurz wie möglich sein.

Lautsprecher- und Verbindungskabel sind wichtige Bestandteile

einer HiFi-Anlage. Zusammen mit allen anderen

qualitätsbestimmenden Faktoren tragen hochwertige Lautsprecher-

und Verbindungskabel wesentlich zu einer wahrnehmbaren

Verbesserung der Klangqualität bei. Durch sorgfältige Auswahl der

verwendeten Kabel und Leitungen läßt sich der Klangcharakter

verändern. Außerdem können verschiedene Kabelsorten eine

deutliche Auswirkung auf die vom Zuhörer wahrgenommene

Dynamik ausüben.

Die Länge der Lautsprecherkabel hängt vom Standort der Boxen

und des Verstärkers ab. Weil deren endgültige Position erst durch

einen sorgfältigen Hörtest ermittelt werden kann, sollten Sie

zunächst mit einer provisorischen Verbindung experimentieren,

damit die Boxen problemlos umgestellt werden können. Sobald der

beste Standort ermittelt worden ist, kann der endgültige Anschluß

vorgenommen werden. wobei immer auf möglichst kurze

Leitungsführung zu achten ist. die. Anschlußkabel des linken und

rechten Lautsprechers sollten gleich lang sein. In einigen Fällen

kann der Verstärker unmittelbar neben den Lautsprechern stehen

und mit einem kurzen Kabel an diese angeschlossen werden.

Obwohl dann meist ein ziemlich langes Verbindungskabel zwischen

Vorverstärker und Endstufe erforderlich ist, wird dieser Nachteil

durch kurze Lautsprecherkabel mehr als nur wieder ausgeglichen.

Der Lautsprecheranschluß erfolgt an den Klemmen auf der

Rückwand des Lautsprechergehäuses. Diese Klemmen bieten

mehrere Anschlußmöglichkeiten.

Der einfachste Anschluß erfolgt über einen sauberen, blanken

Draht. dazu werden die Kabelenden um 8 bis 10 mm abisoliert, die

dünnen Drähte fest miteinander verdrillt und dann in die Bohrung

der Anschlußklemme eingeführt. Wenn das Kabelende so dick ist,

daß es nicht in das Querloch paßt, sind die dünnen Drähte in drei

Stränge aufzuteilen, von denen der mittlere in das Querloch

eingeführt, die beiden anderen um die Polklemme herumgewickelt

und mit dem mittleren Strang verdrillt werden. Danach die Isolier

Schraubkappe fest anziehen. Die überstehenden Kupferdrähte, die

leicht Kurzschlüsse verursachen können, sind dicht an der

Polklemme sauber abzuschneiden.

Eine sehr bequeme Verbindung kann mit guten 4 mm Bananen-

steckern hergestellt werden, die sich direkt in die Buchsen der

Polklemmen einführen lassen. Denken Sie immer daran, die Zahl

der Verbindungspunkte auf ein Minimum zu bringen und dabei

gleichzeitig jede Kontaktstelle möglichst sicher zu machen.

Aus diesem Grunde empfehlen wir die Verwendung qualitativ

hochwertiger, wenn möglich vergoldeter Kabelschuhe, die

fachmännisch an den Kabelenden angebracht sind. Derartige

Kabelschuhe bieten in Verbindung mit präzisionsgefertigten

Terminals der JBL Ti Lautsprecher die Gewähr für die bestmögliche

Verbindung zwischen Lautsprecher und Verstärker und verringern

außerdem sämtliche Übergangswiderstände an der Kontaktstellen,

die, wenn auch nur geringfügig, zur Verschlechterung der

Klangqualität führen könnten.

Jede Verbindung in einer HiFi-Anlage sollte nicht für die Ewigkeit

bestimmt sein, sondern in regelmäßigen Abständen kontrolliert,

gereinigt, und falls erforderlich, erneuert werden. Die Häufigkeit

solcher Wartungsarbeiten hängt von den für die Verbindungen

verwendeten Werkstoffen, atmosphärischen Bedingungen und

anderen Faktoren ab. Nähere Einzelheiten hierüber erfahren Sie von

Ihrem JBL Fachhändler.

Es ist wichtig, daß beide Lautsprecher einer Stereoanlage die gleiche

Phasenlage in Bezug zum Eingangssignal haben (sie müssen

”gleichphasig” schwingen). JBL Lautsprecher sind so konstruiert,

daß sie beim Anlegen eines positiven Signals an die rote

Anschlußklemmen einen positiven Auslenkung erzeugen, d.h. die

Membran bewegt sich nach vorne.

Falls sich die Membranen der Lautsprechersysteme beim Anlegen

einer bestimmten Spannung nicht in gleicher Richtung bewegen,

führt das zu mangelhafter Stereoabbildung und zu Einbußen im

Bass.

Wir empfehlen, die richtige Polarität der Lautsprecher durch

Versuche zu ermitteln. Sogar Bandaufnahmen, Programmquellen

oder Verstärker können die Polarität des Signals invertieren, d.h.

umkehren. Die ”richtige” Verbindung ist diejenige, die zu den

besten Hoerergebnissen führt. Achten Sie darauf, daß dann die

Anschlüsse des rechten und des linken Lautsprechers vertauscht

werden müssen, um Phasengleichheit sicherzustellen.

BIWIRING

Die JBL Ti Lautsprecher können auch mit jeweils zwei Einzelkabeln

an den Verstärker oder Receiver angeschlossen werden. Diese

”Zweikabel”-Verbindung bietet verschiedene Möglichkeiten und

Vorteile.

Die eingebauten Frequenzweichen der Lautsprecher sind an den

Übergangsstellen zwischen dem Tief- und dem Mittel/Hoch-

tonbereich elektrisch voneinander getrennt. Beim Anschluß über

nur ein Kabel sind beider Teile der Frequenzweiche mit

Kurzschlußbügel verbunden. Werkseitig werden die Lautsprecher

mit eingesetzten Kurzschlußbügel ausgeliefert. Nach Entfernen der

Kurzschlußbügel werden die Lautsprecher über zwei Kabel (mit

insgesamt vier Adern), wie auf Abb. 1 gezeigt, angesteuert.

Der Vorteil dieser Verbindung liegt darin, daß Kabeleffekte

(Widerstand, Induktivität, usw.) verringert und Intermodulationen

hoher und tiefer Frequenzen im Kabel vermieden werden. Spezielle

Kabel für die Tief- und Hochtonbereiche können bei einigen HiFi-

Anlagen zu ausgezeichneten Resultaten führen. Sie kˆnnen aber

auch für beide Frequenzbereiche die gleichen Kabelsorten

verwenden. In jedem Fall sollten die Kabel für den Tieftonbereich so

kurz wie möglich, sowie links und rechts gleich lang sein. Falls eines

der Lautsprecherkabel länger ist, als es der Abstand zwischen

Verstärker und Lautsprecher erfordert, darf das überschüssige

Kabel nicht spulenartig zusammengerollt werden. Versuchen Sie, es

in Form einer Acht zu legen, weil dadurch Längsinduktionen im

Kabel und Verluste im Hochtonbereich verringert werden.

VORSICHT: BIWIRING darf nur mit vorher entfernten

Kurzschlußbügeln betrieben werden. Der Betrieb zweier

Verstärkerkanäle bei eingesetztem Kurzschlußbügel kann zu

schweren Schäden an den Verstärkern und Lautsprechern

anrichten und führt zum Verlust der Garantieansprüche.

BIAMPING

Das Anschlußterminal der TI Lautsprecher erlaubt außerdem die

Ansteuerung mit je zwei Mono-,oder zwei Stereoendstufen, wie auf

Abb. 2 gezeigt.

Es lassen sich vier Mono- oder 2 Stereoverstärker einsetzen, wobei

spezielle Tief- und Hochtonverstärker eindeutige Vorteile bieten. Ihr

JBL Fachhändler wird Ihnen gern die für Ihre Wünsche am besten

geeigneten Verstärker empfehlen. Auf jeden Fall müssen aber die

Verstärker für den linken und rechten Kanal völlig identisch sein.

Ebenfalls ist sicherzustellen, daß die Eingangsempfindlichkeit dieser

beiden Verstärker gleich ist oder daß beide über Eingangspegel-

regler verfügen, um ein ausgewogenes tonales Verhältnis einstellen

zu können. Falls Sie sich für zwei identische Stereoverstärker

entscheiden, kann jeder Verstärker unmittelbar neben dem

zugeordneten Lautsprecher aufgestellt werden und über kurze

Kabel an die Terminals angeschlossen werden.

Denken Sie daran, daß einige Verstärker die Polarität des Signals

umkehren. Die Eingangspolarität muß für die Tiefton- und die

Mittel/Hochtonbereiche im allgemeinen die gleiche sein. Beim

Vertauschen der Polarität in einem der beiden Bereiche treten

Störungen des Frequenzganges im Bereich der Übergangs-

frequenzen auf. Ermitteln Sie die richtige Phase durch probieren.

Die Plus/Minus Kennzeichnungen der Verstärker bieten nicht immer

die Gewähr für phasenrichtige Anschlüsse.

NENN/MUSIKBELASTBARKEIT

Die JBL Ti Lautsprecher sind in der Lage, Spitzenbelastungen zu

verkraften, die weit über den für die Einzelsysteme angegebenen

Dauerbelastbarkeiten liegen.

Die Angaben über die Dauerbelastbarkeit (Nennbelastbarkeit)

basieren auf einer achtstündigen Prüfung mit breitbandigem

Rauschen, mit dem die Leistungsverteilung bei Musikwiedergabe

simuliert wird. Die Spitzenbelastbarkeit, die dem Mehrfachen der

Nennbelastbarkeit entspricht beweist die Fähigkeit der

Lautsprecher, mit Impulsspitzen fertig zu werden, die weit oberhalb

durchschnittlicher Leistungspegel liegen.

Aus diesem Grunde sollte man sich erst nach einer gründlichen

Hörprüfung für einen bestimmten Verstärker entscheiden. Wenn

dieser in der Lage ist, auch dynamische Signale in der gewünschten

Lautstärke ohne Verzerrungen zu reproduzieren, ist seine Leistung

im Normalfall ausreichend. Grundsätzlich gilt, ein leistungs-

schwacher Verstärker führt eher zu Schäden als ein Hochleistungs-

verstärker. Noch wichtiger als die Ausgangsleistung ist die

Klangqualität, die der Verstärker bieten kann. Leider liefern die

technischen Daten keine zuverlässigen Aussagen über die

Klangqualität. Ihr JBL Fachhändler wird Ihnen bei der Wahl eines

geeigneten Verstärkers behilflich sein und auch gern eine

Hörprüfung für Sie arrangieren, um Ihnen die Entscheidung zu

erleichtern.

Zwischen Verstärker und Lautsprecher sollten keine Sicherungen

oder Überlastschutzschalter jeglicher Art eingefügt werden.

Derartige Vorrichtungen verschlechtern die Klangqualität ganz

erheblich und bieten keinen sicheren Schutz vor Beschädigungen

der Lautsprecher. Der Schlüssel zum sicheren Betrieb ist

ausreichende Verstärkerleistung, um Verzerrungen auch bei den

höchsten geforderten Schallpegeln zu verhindern.

ALLGEMEINE PFLEGE

Um Kratzer auf der Oberfläche zu vermeiden, muß diese schonend

behandelt werden. Zum Staub wischen nur ein weiches, nicht

fusselndes Tuch verwenden. Zur Beseitigung von Fingerabdrücken

und anderen Verschmutzungen sollten Sie etwas flüssigen

Glasreiniger ohne Salmiakgeist auf ein fusselfreies Baumwolltuch

geben und die Oberfläche vorsichtig abwischen. Zum Reinigen

Abb. 1: Ti Eingang Biwiring

Abb. 2: Ti Eingang Biamping

Tieffrequenz

Hochfrequenz

Verstärker

Hochfrequenz

Tieffrequenz

Hochfrequenzverstärker

Tieffrequenzverstärker

keinesfalls Scheuer- oder Lösungsmittel verwenden. Falls das

Gehäuse tiefe Kratzer oder andere Beschädigungen aufweist, sollte

ein erfahrener Möbeltischler zur Instandsetzung herangezogen

werden.

FRONTBESPANNUNG

Die Bespannung der Ti Lautsprecher ist mittels- Zapfen an den

Ecken am Gehäuse befestigt. Zum Abnehmen den Grillrahmen am

äußeren Rand anfassen und vorsichtig nach vorn vom Gehäuse

abziehen. Zum Aufsetzen die Montagezapfen auf die Buchsen

ausrichten und oben den Rahmen behutsam bis zum Anschlag

gegen die Schallwand drücken. Staubablagerungen auf der

Frontbespannung können mit einer Bürste oder dem Staubsauger

beseitigt werden.

KUNDENDIENST

JBL Lautsprecher sind so konstruiert, daß sie einen jahrelangen

problemlosen Betrieb gewährleisten. Wiederkehrende

Wartungsarbeiten sind nicht erforderlich. Falls eine Störung auftritt,

zunächst kontrollieren, ob alle Verbindungen vorschriftsmäßig

hergestellt wurden. Falls nur in einem Lautsprecher eine Störung

festgestellt wird, vertauschen Sie bitte die Anschlußkabel des linken

und rechten Lautsprechers miteinander. Verschwindet die Störung

nicht, ist der Fehler im Lautsprecher zu suchen. Tritt die Störung

jedoch im anderen Lautsprecher auf, ist vermutlich ein anderer

Baustein der Anlage oder das Anschlußkabel die Ursache.

Lautsprechermembranen sollten nicht von Hand bewegt werden.

Die Schwingspule wurde mit höchster Präzision eingepaßt und ihr

Spielraum ist sehr gering. Jeder Versuch, die Membrane von Hand

zu bewegen, kann zur Dejustage der Schwingspule und damit zu

Verzerrungen oder zum Totalausfall des Lautsprechersystems

führen. Falls der Lautsprecher instandgesetzt werden muß, sollte er

demjenigen Händler übergeben werden, bei dem er gekauft wurde.

Falls dies aus bestimmten Gründen nicht möglich ist, setzen Sie

sich bitte telefonisch mit der JBL Serviceabteilung im Hause

Harman Deutschland GmbH, Hünderstr. 1, 74080 Heilbronn,

Tel. 07131-4800, in Verbindung.

Konformitätserklärung

Wir, JBL Europe A/S

Kongevejen 194B

DK-3460 Birkerød

DÄNEMARK

erklären in eigenem Namen, daß das in dieser

Dokumentation beschriebene Produkt den folgenden

technischen Vorschriften genügt:

EN 50 081-1/1994

EN 50 082-1/3.1995

Steen Michaelsen

JBL Europe A/S

Birkerød, DÄNEMARK, 05/98

EN 50 081-1/1992

EN 50 082-1/3.1995

Birkerød DÄNEMARK 12/98

INTRODUCTION

Les hommes de JBL sont impliqués dans l'art de la restitution

sonore depuis plus d'une génération, maîtrisant signal, bois, tissu,

haut-parleurs et acoustique.

Aujourd'hui, ces hommes continuent de se fixer les limites les plus

difficiles à atteindre: celles qu'ils s'imposent à eux-mêmes.

Les enceintes JBL sont des instruments conçus minutieusement,

fabriqués rigoureusement et assemblés suivant les règles de l'art.

Les ébénisteries JBL expriment à la fois beauté et fonctionalité.

Les haut-parleurs et l'électronique JBL offrent, tels que le décrivent

les amoureux de la musique, « l'incomparable son JBL ».

EMBALLAGE

L'emballage de vos enceintes Ti a été conçu pour les protéger

d'eventuels dommages au cours du transport. Nous vous suggérons

de conserver cet emballage, utile notamment dans le cas de

déménagement ou de réparation.

PLACEMENT DES ENCEINTES

Le placement des enceintes joue un rôle déterminant dans la

restitution des basses, la clarté, l'image stéréophonique et la qualité

globale du système. C'est le seul facteur qui ait une telle influence

sur les performances finales du système. L'acoustique d'une pièce

est déterminée par ses dimensions, sa construction et son mobilier.

Les pièces qui ont des dimensions différentes en hauteur, longueur

et largeur procurent un son plus équilibré que les pièces où ces

dimensions sont égales les unes aux autres. Ceci est surtout

important en basses fréquences et déterminant pour les ondes

stationnaires et les modes propres.

Contactez votre revendeur JBL pour de plus amples informations

concernant les caractéristiques des matériaux destinés à corriger

l'acoustique. Dans la plupart des cas, la qualité sonore du système

sera améliorée si quelques précautions sont prises en ce qui

concerne l'acoustique de la salle d'écoute.

Vos enceintes Ti de JBL sont conçues pour délivrer un son très

satisfaisant dans un grand nombre de pièces, en formant un triangle

équilatéral avec l'auditeur. Cependant, nous vous recommandons

d'éloigner les enceintes d'au moins 75 cm du mur arrière et 1 mètre

des murs latéraux, ce qui contribuera à amoindrir les effets des

réflections sonores.

Si vous souhaitez disposer votre enceinte Ti sur une surface rigide,

assurez-vous de ne pas bloquer le panneau arrière contre le mur.

Un écartement minimum (2,5 cm) entre l'event et le mur vous

assurera une bonne diffusion des graves.

Pour une meilleure installation, une méthode efficace consiste à

d'abord se concentrer sur l'équilibre spectral en recherchant la

reproduction la plus neutre. Les basses sont-elles trop fortes ou trop

faibles comparées aux aigus ou aux médiums? Déplacez les

enceintes de 20 cm à 30 cm approximativement afin d'obtenir un

nouvel équilibre spectral.

Une fois cet équilibre spectral atteint, une image stable et une

localisation stéréophonique précise seront obtenues en déplaçant

légèrement les enceintes tout en les dirigeant vers le point d'écoute.

N'hésitez pas à consulter votre revendeur JBL pour d'éventuels

conseils et démonstrations.

NOTRE CONSEIL: Toute nouvelle enceinte exige un certain nombre

d'heures de fonctionnement avant d'atteindre son niveau optimal de

performances. Ce niveau est atteint après 8 à 12 heures

d'exploitation suivant le type de musique et le niveau sonore. Si vous

désirez accélérer ce processus, vous pouvez utiliser le bruit inter-

station de votre récepteur FM ou faire fonctionner votre lecteur CD

en mode « Répétition » avec un disque approprié.

BRANCHEMENTS

IMPORTANT: Le branchement ou le débranchement des enceintes

doit impérativement s'effectuer lorsque l'amplificateur est hors

tension. Dans le cas contraire, la garantie ne saurait être appliquée

en cas de destruction des haut-parleurs. L'amplificateur doit être

également mis hors-tension lors de branchements ou de

débranchements à ses entrées.

Un câble de 1 mm

est le minimum en cas de liaison ampli-HP jus-

qu'à 5 mètres. Au-delà de cette distance, 1.5 mm

est recommandé

jusqu'à 10 mètres, puis 2 mm

jusqu'à 20 mètres. Ces valeurs sont

les MINIMUMS recommandés et, de manière générale, les liaisons

enceintes-amplificateur doivent rester les plus courtes possibles.

Les câbles de liaison sont un maillon important de la chaîne sonore.

Comme tous les autres facteurs, les câbles haut-parleurs et les

liaisons entre chaque élément de la chaîne contribuent de façon

significative à la qualité sonore finale. Un choix judicieux du

câblage, aussi bien en niveau puissance qu'en niveau ligne,

n'ajoutera ou ne soustraira pas seulement quelques subtilités dans

l'équilibre spectral, mais aura aussi un effet important sur les

caractéristiques en dynamique pour un auditeur averti.

La longueur des liaisons dépend des emplacements respectifs des

enceintes et de l'amplificateur. Jusqu'à ce que la disposition finale

des enceintes soit trouvée, un câblage temporaire sera mis en place

afin de permettre le déplacement des enceintes. Une fois leur

position trouvée, le câblage final peut être effectué, en choisisant la

longueur la plus courte possible. Les câbles gauche et droit devront

être d'égale longueur. Dans certains cas, l'amplificateur peut être

placé près des enceintes. Bien qu'une telle disposition entraine une

longue liaison préampli-ampli, le bénéfice d'une courte liaison

ampli-enceintes est à prendre en considération.

Les ébénisteries sont connectées à l'aide de deux bornes situées à

l'arrière de l'ébénisterie. Ces connecteurs permettent différents

modes de connexion.

La meilleure connexion consiste en un contact direct de l'extrémité

du câble. Dénuder l'extrémité du câble, sur 8 à 10 mm de longueur,

le séparer en trois parties égales. Après les avoir torsadées, insérer

l'une dans le trou du connecteur après avoir dévissé celui-ci. Nouer

les deux atres parties l'une à l'autre en passant de part et d'autre du

connecteur, puis resserrer en recherchant une surface maximale de

MANUEL D'EMPLOI

contact. Veillez à ce qu'aucun brin ne fasse court-circuit entre les

deux connecteurs.

Une autre méthode de connexion consiste à utiliser des fiches du

type banane, ces fiches étant reliées à l'extrémité dénudée du

câble. N'oubliez pas qu'un nombre minimum de contacts différents

sera toujours préférable. Dans le cas de telles connexions, les fiches

doivent être de la meilleure qualité, et parfaitement solidaires du

câble.

Une connexion dans un système haute-fidélité ne doit jamais être

considérée comme définitive. Les connections doivent être vérifiées,

nettoyées et refaites régulièrement. La tenue dans le temps est

fonction de la qualité des matériaux, des conditions atmosphériques

et d'autres facteurs. Se renseigner auprès d'un revendeur à ce sujet.

Assurez-vous que les deux enceintes en configuration stéréo-

phonique soient connectées en respectant les polaritiés. Cela

garantit que les enceintes fonctionneront ensemble (en phase). Les

enceintes JBL Ti sont prévues pour produire une onde positive

lorsqu'une tension positive est appliquée à la borne positive (rouge).

Si les cônes des haut-parleurs des deux enceintes ne se déplacent

pas dans la même direction pour un voltage donné appliqué à

l'entrée, vous obtiendrez un manque de définition stéréophonique et

une perte de basses.

Certains amplificateurs ainsi que certains enregistrements inversent

la phase sur les deux canaux. Il est recommandé d'essayer les deux

possibilités simultanément pour les deux enceintes (+ ampli vers

+ enceinte) et inverse (– ampli vers – enceinte) afin de déterminer le

meilleur choix. La connexion « correcte » sera celle pour laquelle les

résultats sonores seront les meilleurs. S'assurer que les enceintes

sont en phase.

BI-CABLÂGE

Les enceintes Ti de JBL peuvent également être connectées en

utilisant deux câbles par enceinte. Cette méthode de branchement,

dite de « bi-câblage », offre plusieurs possibilités et avantages.

Quelques essais et les recommandations de votre revendeur JBL

aideront au meilleur choix de câblage en fonction de l'installation.

Le système de filtrage interne est électriquement séparé en deux

parties au niveau de la transition entre basses et bas-médiums. Des

barres externes de contact assurent la liaison entre les deux parties

lorsqu'un seul câble est utilisé. Les enceintes sont livrées d'origine

avec ces barres de contact en place. En ôtant celles-ci, des

connections séparées doivent être failtes pour les deux parties du

filtre passif, en utilisant deux câbles par enceinte (quatre

conducteurs) comme décrit figure 1. Les Câbles utilisés doivent être

du même type pour chaque section basse et médium-aigüe. Les

avantages sont les suivants: les effets du câble (résistance,

inductance, etc) sont réduits ainsi que l'intermodulation aux hautes

et basses fréquences. Des câbles spécifiques aux fréquences

basses et médium-aigües peuvent accroître les résultats du

système. Dans tous les cas, les câbles pour les basses devront être

aussi courts que possible et d'égale longueur. Si une longueur de

câble s'avère plus longue que nécessaire, il n'est pas recommandé

d'enrouler sur elle-même la longueur excédentaire, mais plutôt de la

ranger en formant un huit, afin de réduire l'inductance responsable

de perte d'aigus.

ATTENTION: Ne jamais connecter deux amplificateurs à la même

enceinte sans avoir d'abord ôté les barres de contact. L'utilisation de

deux canaux d'amplificateur avec les barres de contact en place

détériorera les amplificateurs et la garantie ne sera pas applicable.

Le branchement en « bi-câblage » permet également l'utilisation de

deux amplificateurs comme montré sur la figure 2. Quatre ampli-

ficateurs identiques (ou deux amplis à deux canaux) peuvent être

utilisés même si des amplificateurs spécialisés offrent de réels

avantages. Votre revendeur JBL vous conseillera utilement à ce

sujet. Dans tous les cas, les amplificateurs droit et gauche devront

être identiques. Assurez-vous que la sensibilité d'entrée des deux

amplificateurs est égale, ou que ceux-ci possèdent un réglage de

niveaux d'entrée, afin d'obtenir un équilibre adéqual entre basses et

médium-aigus. Si deux amplificateurs identiques sont utilisés,

chacun devrait être placé au plus près de l'enceinte qu'il alimente,

avec les câbles de liaison les plus courts possibles vers chaque

section de l'enceinte. Certains amplificateurs inversent la polarité.

Celle-ci doit être la même pour les sections basses et médium-

aigües. Si la polarité est inversée sur une seule d'entre elle, on

décelera un accident dans la courbe de réponse en champ libre à la

Fig. 1: Ti input

Fig. 2: Ti input

Frequences basses

Frequences hautes

Amplificateur

Frequences hautes

Frequences basses

Amplificateur frequences hautes

Amplificateur frequences basses

fréquence de coupure N'hésitez pas à essayer la polarité de la

section individuelle afin de trouver une position convenable. Inverser

la polarité des sections de fréquences hautes ou basses des deux

enceintes en cas de problème. Le code de couleur des bornes de

sorties des amplificateurs n'assure pas de polarité absolue.

PUISSANCE ADMISSIBLE

Les enceintes Ti sont capables de supporter une puissance crêtre

bien plus importante que la puissance moyenne spécifiée. La

puissance admissible spécifiée pour programme continu est basée

sur un test de huit heures utilisant un bruit rose filtré, simulant le

contenu spectral de la musique. Le niveau crête, quatre fois

supérieur au niveau moyen, décrit la capacité de l'enceinte à

supporter des transitoires d'un niveau bien supérieur à la moyenne.

La puissance spécifiée est une INDICATION du niveau sonore

acceptable par l'enceinte sans distorsion. Cependant, les

puissances spécifiées pour les amplificateurs n'indiquent que la

puissance mesurée pour un signal de test en régime permanent sur

une charge résistive pure. Aucune spécification fournie par les

constructeurs ne peuvent indiquer quel niveau sonore sera obtenu

dans un espace donné. Pour cette raison, un amplificateur ne peut

être choisi qu'après une écoute attentive. S'il s'avère possible

d'atteindre le niveau d'écoute jugé requis sans distorsion, alors

l'amplificateur délivre une puissance suffisante. La qualité sonore

d'un amplificateur est plus importante que la puissance spécifiée.

Malheureusement, les spécifications des amplificateurs n'ont pas de

relations directes avec leurs qualités sonores. Votre revendeur JBL

sera à même de vous prodiguer quelques conseils quant au choix

d'un amplificateur.

Aucun fusible ou coupe-circuit ne doit être installé entre le ou les

amplificateurs et les enceintes. De telles pratiques sont néfastes

pour la qualité sonore et n'assureront pas une protection réelle des

haut-parleurs. La règle pour une utilisation sans risque de

détérioration des haut-parleurs consiste simplement à choisir un

amplificateur d'une puissance suffisante pour éviter toute distorsion

au niveau d'écoute maximum requis.

PRECAUTIONS GENERALES

Les enceintes JBL Ti bénéficient d'une finition bois. Le vernis est

recouvert d'un enduit qui le protégera pendant de nombreuses

années. Un chiffon propre et doux préservera la beauté originale de

la finition. Seul un coton non pelucheux doit être utilisé. Les

empreintes de doigts sont ôtées à l'aide d'un produit sans

ammoniac pour nettoyer les vitres. Appliquez une faible quantité de

ce produit sur un coton non pelucheux et nettoyer doucement. Ne

jamais appliquer de produit de nettoyage à base de solvant. En cas

de traces récalcitrantes ou de rainures, consultez un spécialiste de

ce type de revêtement.

GRILLE

La grille est maintenue à l'enceinte à l'aide de broches situées à

chaque coin. Pour retirer la grille, agripper deux coins et tirer

doucement vers soi, jusqu'à ce que la grille n'y soit maintenue qu'à

peine. Terminer en recommençant l'opération aux deux autres

coins. Pour remettre la grille, placer chaque broche devant l'orifice

correspondant et appuyer doucement jusqu'à ce que la grille

affleure la façade. Bien que cette grille ait été étudiée afin de

minimiser les interférences acoustiques, la réponse en hautes

fréquences et l'image stéréophonique seront mieux restituée en

l'absence de grille.

MAINTENANCE

La série JBL Ti a été conçue pour donner de longues années

d'écoute sans problème. Aucune maintenance périodique n'est

nécessaire. Si un problème apparaît, la qualité des connexions doit

d'abord être examinée. Si le problème n'apparaît que sur une seule

des deux enceintes, inverser le cablâge droit et gauche en sortie

d'amplificateur. Si le problème apparaît alors sur l'autre enceinte, un

autre composant de la chaîne ou le câble sont responsables.

Les membranes ou les diaphragmes des haut-parleurs ne doivent

pas êtres touchés manuellement. L'ensemble mobile est centré très

précisément. Essayer de faire bouger l'ensemble mobile peut le

détériorer et entraîner des distorsions ou une panne.

En cas de panne, retourner le système auprès de votre revendeur.

Si cela ne s'avère pas possible, contacter le distributeur du pays.

N'envoyez jamais un produit directement à l'usine JBL, sans y avoir

été préalablement autorisé. Toute correspondance doit être envoyée

à: JBL Consumer Service, 250 Crossways Park Drive, Woodbury,

NY 11797, Téléphone: 1-516-496-3400 ou 1-800-645-7292.

En France, veuillez contacter:

Harman France,

9 rue St Just

93135 NOISY LE SEC

Tél. : 01.49.15.10.50.

Declaration of Conformity

We, JBL Europe A/S

Kongevejen 194B

DK-3460 Birkerød

DENMARK

declare in own responsibility, that the product described

in this owner's manual is in compliance with technical

standards:

EN 55 013/6. 1990

EN 55 020/4. 1994

EN 55 022/5. 1995

EN 60 065. 1993

EN 60 555 Part 2/4. 1987

Steen Michaelsen

JBL Europe A/S

Birkerød. DENMARK. 06/98

Déclaration de conformité CE

déclarons, sous notre propre responsabilité, que

le produit décrit dans de mode d’emploi est

conforme aux standards suivants :

Birkerød DANEMARK 12/98

EN 50 081-1/1992

EN 50 082-1/3.1995

Nous, JBL Europe A/S

Kongevejen 194B

DK-3480 Birkerød

DANEMARK

INTRODUCCIÓN

Los artesanos de JBL se han dedicado al arte del sonido durante

más de dos generaciones; señal y fuente, madera y tejidos,

transductores y acústica; todo ello.

Hoy día, siguen trabajando bajo los más estrictos estándares a los

que puede ceñirse un artesano; los que se imponen a ellos mismos.

Los altavoces JBL son instrumentos cuidadosamente diseñados,

fabricados con el mayor esmero y montados con precisión de

relojería. Las cajas JBL son la viva expresión del diseño creativo;

elegantes, sólidas y con un acabado impecable. Los transductores y

la electrónica JBL ofrecen lo que los oyentes de música devotos han

calificado como “el incomparable sonido JBL”.

Bastará con seguir las pocas y sencillas sugerencias que hallará en

este manual para disfrutar de una soberbia reproducción de alta

fidelidad que conservará su claridad y realismo año tras año.

DESEMBALAJE

El material de embalaje de los altavoces de la serie Ti se ha

diseñado para protegerlos de cualquier daño derivado de su

manipulación durante el envío. Es recomendable guardar este

material para futuros traslados o en caso de que precise asistencia.

COLOCACIÓN

La sala de escucha y la colocación de los altavoces en ella afectan

al nivel y la respuesta de graves y a la imagen, la claridad y la

calidad general del sonido. Ningún otro factor tiene semejante

efecto sobre la calidad final de la escucha. La acústica de la sala

está determinada por su tamaño, su construcción y el mobiliario.

Las habitaciones con distintas dimensiones de altura, anchura y

longitud permitirán obtener un sonido más regular y equilibrado que

aquéllas de dimensiones iguales entre sí. Esto es de especial

importancia para las frecuencias bajas, ya que las dimensiones de

la sala determinan la forma de las ondas en la habitación.

Consulte con su distribuidor JBL para obtener información sobre el

empleo de productos o materiales diseñados para controlar

determinados problemas acústicos causados por el tamaño, la

forma o la construcción de la sala de escucha. En muchos casos,

prestar atención a la acústica de la sala puede proporcionar una

mejora considerable del rendimiento.

Los altavoces JBL de la serie Ti proporcionarán un sonido muy

satisfactorio en gran variedad de salas de escucha si se colocan

formando un triángulo equilátero con el oyente. No obstante, un

procedimiento de configuración cuidadoso siempre tendrá su

recompensa; para obtener resultados óptimos, se recomienda su

colocación a una distancia mínima de 0,75 m de la pared posterior

y de 0,75-1 m de la pared lateral.

Para la correcta configuración conviene empezar por concentrarse

en el equilibrio tonal del sonido, hasta obtener la reproducción más

neutra posible. ¿Están los graves muy altos o muy bajos con

respecto a los medios y los agudos? El movimiento de los altavoces

a intervalos relativamente grandes (20-30 cm) cambiará la

percepción del equilibrio tonal. Cuando el resultado sea

satisfactorio, se utilizarán desplazamientos más pequeños para

hallar la etapa de sonido y la distribución del efecto estéreo más

adecuados. Preste atención a todos los detalles de la configuración

para obtener la máxima calidad de sonido.

Su distribuidor JBL autorizado le ayudará a extraer el máximo

partido de los altavoces JBL.

NOTA: Los altavoces nuevos requieren una cierta cantidad de

“ejercicio” antes de alcanzar el rendimiento óptimo, que se

consigue después de las primeras 8-12 horas de funcionamiento,

según la naturaleza y el volumen de la música. Si desea acelerar

este proceso, puede utilizar el ruido entre emisoras de radio como

señal durante los períodos en que no esté escuchando música.

Como alternativa, también puede utilizar un reproductor de CD en

modo de repetición.

CONEXIONES

IMPORTANTE: Cuando conecte o desconecte los altavoces de un

amplificador, éste debe estar apagado. Las conexiones con el

amplificador en funcionamiento pueden dañar seriamente el

sistema de altavoces e invalidar la garantía. El amplificador también

debe estar apagado antes de conectar o desconectar cables en las

entradas del amplificador o preamplificador.

Para conexiones de altavoces de hasta 5 metros de longitud se

recomiendan cables aislados con un grosor mínimo de 1 mm

(18

AWG). Para distancias superiores, será preciso aumentar el grosor:

1,5 mm

(16 AWG) hasta 10 metros y 2 mm2 (14 AWG) hasta 20

metros. Estas recomendaciones son requisitos MÍNIMOS y, por lo

general, los cables de los altavoces deberán ser tan cortos como sea

posible.

Los cables de señal de los altavoces y los cables de interconexión de

componentes son elementos importantes en un sistema de audio. Si

el resto de factores tienen un nivel de calidad adecuado, los cables

pueden suponer una contribución considerable a la mejora del

sonido. Una selección cuidadosa de los cables de señal y de

interconexión puede añadir o eliminar degradaciones en el carácter

tonal. Del mismo modo, distintos cables pueden tener un efecto

importante en los contrastes dinámicos que percibe el oyente.

Su distribuidor JBL cuenta con la experiencia y los conocimientos

para recomendarle los cables de señal y de interconexión más

adecuados para su sistema.

La longitud del cable de señal dependerá de la ubicación de los

altavoces y el amplificador. Puesto que la posición definitiva estará

determinada por una escucha meticulosa, puede utilizar una

longitud de cable temporal que permita mover el altavoz y probar

distintas posiciones. Cuando haya encontrado la ubicación

adecuada, pueden establecerse las conexiones con las mínimas

longitudes de cable necesarias. Los cables de los altavoces

izquierdo y derecho deben tener la misma longitud. En algunos

sistemas, el amplificador puede colocarse cerca del sistema de

altavoces y conectarse con cables cortos. Aunque es necesario un

cable relativamente largo entre el preamplificador y el amplificador

principal, las ventajas de utilizar un cable corto entre amplificador y

altavoces suelen superar a los inconvenientes.

La conexión al sistema de altavoces se realiza en los terminales de

la parte posterior de la caja, que permiten distintos métodos de

conexión.

MANUAL DE INSTRUCCIONES

El método más sencillo consiste en conectar directamente los

filamentos del cable pelado. Para efectuar esta conexión debe quitar

entre 8 y 10 mm del recubrimiento aislante del cable y pasar los

filamentos a través del orificio del tornillo de conexión. Si el cable es

demasiado grueso para atravesar el orificio del terminal en un único

mazo, separe los filamentos de cobre en tres mazos iguales e

introduzca el central en el agujero. Enrolle los mazos restantes

alrededor del tornillo de conexión y gire los soportes centrales.

Ahora puede apretar el tornillo para asegurar el cable. Recorte los

filamentos sobrantes que no hagan contacto con el tornillo de

conexión, para evitar cortocircuitos.

Un método muy práctico consiste en la utilización de conectores

con punta cónica de 4 mm que, a su vez, se conectan a los tornillos

de conexión. Tenga presente, no obstante, que el número de puntos

de contacto deberá mantenerse en un nivel mínimo y que cada uno

de ellos deberá ser tan sólido como sea posible.

Por este mismo motivo se recomienda el empleo de conectores de

pala de la máxima calidad, conectados de forma precisa y experta a

los cables elegidos. Los pernos de pala ofrecen la máxima calidad

de conexión entre el cable de señal y el sistema de altavoces, y

eliminan cualquier resistencia de contacto que pueda degradar

mínimamente el sonido.

Ninguna conexión de un sistema de audio debe considerarse válida

“para siempre”. Todas deben inspeccionarse y limpiarse o

modificarse periódicamente. La frecuencia de mantenimiento

depende de los materiales, las condiciones ambientales y otros

factores. Consulte con su distribuidor para obtener

recomendaciones específicas.

En esencial que los dos altavoces de un sistema estéreo tengan la

misma polaridad con respecto a la señal de entrada (es decir, que

estén en “fase”). La serie Ti de JBL se ha diseñado para

proporcionar un impulso positivo cuando se aplica señal positiva al

terminal de entrada rojo.

Si los conos de excitación de ambos altavoces no se mueven en la

misma dirección para un voltaje determinado en los terminales de

entrada, no habrá definición estéreo y se perderán los graves más

bajos.

Se recomienda experimentar con la polaridad de los altavoces,

puesto que las grabaciones, las fuentes de programación o los

amplificadores de potencia pueden invertir la polaridad de la señal.

La conexión “correcta” es aquélla que proporciona el mejor

resultado audible. Asegúrese de invertir las conexiones izquierda y

derecha para mantener la polaridad del sistema.

DOBLE CABLEADO

Los altavoces de la serie Ti de JBL también pueden conectarse al

amplificador mediante dos longitudes de cable. El método de doble

cableado ofrece varias posibilidades y ventajas.

Las redes de división interna del sistema están separadas

eléctricamente en la transición entre frecuencias bajas y

medios/agudos. Las dos partes de la red están unidas con barras de

sujeción externas cuando se utiliza una sola conexión. El sistema

sale de fábrica con las barras de sujeción colocadas. Se pueden

retirar estas barras para establecer conexiones individuales entre los

distintos componentes de la red con dos cables (cuatro

conductores), como se muestra en la Figura 1. Los cables utilizados

deben ser del mismo tipo para las secciones de bajas y altas

frecuencias. Las ventajas obtenidas son la reducción de los efectos

de cable (resistencia, inductancia, etc.) y la ausencia de

intermodulación de frecuencias altas y bajas en el cable. En algunos

sistemas se pueden conseguir excelentes resultados con cables

especiales para ambos tipos de frecuencia. En cada caso, el cable

de frecuencias bajas debe ser lo más corto posible, y los cables

izquierdo y derecho de cada sección deben tener la misma longitud.

Si el cable de un altavoz es más extenso que el del otro debido a la

distancia del amplificador, no enrolle el exceso de cable. Trate de

disponerlo formando ochos, ya que ello minimizará la inductancia y

la pérdida de frecuencias altas.

PRECAUCIÓN: No conecte nunca dos amplificadores al mismo

altavoz sin quitar antes las barras de sujeción. El empleo de dos

canales de amplificación con las barras colocadas puede dañar

seriamente los amplificadores e invalidar la garantía.

La opción de doble cableado permite también alimentar el sistema

con dos amplificadores, como se muestra en la Figura 2. Pueden

utilizarse cuatro amplificadores idénticos (o dos unidades de doble

canal), aunque se obtendrán ventajas evidentes con el uso de

Fig. 1: Entrada Ti

Fig. 2: Entrada Ti

Frecuencias bajas

Frecuencias altas

Amplificador

Frecuencias altas

Frecuencias bajas

Amplificador de frecuencias altas

Amplificador de frecuencias bajas

amplificadores especiales para frecuencias altas y bajas. Su

distribuidor de la serie Ti de JBL puede recomendarle los que se

adapten mejor a sus necesidades. En todos los casos, los

amplificadores izquierdo y derecho para cada sección deben ser

iguales. Verifique que la sensibilidad de entrada de ambos es

idéntica o que cuentan con controles de nivel de entrada para

mantener un equilibrio de graves a medios/agudos adecuado. Si

elige dos amplificadores iguales, cada uno deberá colocarse cerca

de su respectivo altavoz y utilizar cables cortos para conducir las

frecuencias bajas y altas. Recuerde que algunos amplificadores

invierten la polaridad de la señal. La polaridad de entrada debe ser

la misma para las secciones de bajas y altas frecuencias. Si se

invierte la de una sección, se producirá una discontinuidad de la

respuesta de campo libre en la zona de cruce. Experimente con la

polaridad de cada sección individual hasta hallar una posición que

le agrade. Invierta la polaridad de las secciones de alta o baja

frecuencia de cada altavoz si cree que existe algún problema. Las

marcas de polaridad del amplificador no garantizan absolutamente

conexiones de polaridad correctas.

RECOMENDACIONES DE

POTENCIA PARA EL

AMPLIFICADOR

Los altavoces de la serie Ti de JBL admiten una potencia máxima

muy superior a los valores nominales continuos especificados para

los altavoces individuales.

Los valores nominales continuos están basados en una prueba de

ocho horas, con ruido de banda ancha cuya forma simula la

distribución de potencia de la música. Los valores de pico de

aproximadamente 4 veces los valores continuos demuestran la

capacidad del sistema para tratar picos transitorios muy por encima

de los niveles de potencia medios.

Los valores nominales de potencia del amplificador son una

INDICACIÓN del volumen que puede alcanzarse sin distorsión. Por

lo general, los niveles de potencia de los amplificadores se obtienen

con una señal de prueba estacionaria, o en ocasiones con

mediciones dinámicas adicionales en cargas resistivas. Por

desgracia, ninguna es una indicación sólida del volumen máximo

del sistema en una sala de escucha determinada.

Por estas razones, debe decidirse por un amplificador sólo después

de una atenta escucha. Si es posible conseguir el volumen deseado

sin distorsión, el amplificador tiene la potencia suficiente, con

independencia del valor nominal.

Más importante que el valor nominal de un amplificador es la

calidad del sonido que ofrezca. Desafortunadamente, sus

especificaciones técnicas no constituyen una indicación fiable de la

calidad de sonido. Su distribuidor JBL puede ofrecerle

recomendaciones y concertar audiciones para ayudarle a elegir la

amplificación más adecuada.

No deben utilizarse fusibles ni interruptores de circuito de tipo

alguno entre el amplificador y los altavoces. Estos dispositivos

degradan seriamente la calidad del sonido y no garantizan la

protección del equipo frente a daños. La clave para un

funcionamiento seguro es la elección de un amplificador con la

potencia adecuada para evitar la distorsión a los niveles de sonido

más altos.

CUIDADOS GENERALES

Los altavoces de la serie Ti de JBL están acabados con materiales

que mantendrán todas sus propiedades durante muchos años. La

limpieza ocasional con un paño suave y limpio permitirá conservar

toda su belleza original. Utilice sólo paños de algodón sin pelusa

para quitar el polvo. Para eliminar huellas y manchas, puede utilizar

un limpiacristales sin amoníaco. Aplique una pequeña cantidad a

un paño de algodón sin pelusa y páselo suavemente por la

superficie. No utilice limpiadores que contengan abrasivos o

agentes químicos agresivos. En caso de rayaduras profundas u otros

daños, consulte con un restaurador de muebles cualificado.

REJILLA

La rejilla está sujeta al altavoz con una patilla en cada esquina. Si

desea retirarla, sosténgala por dos de las esquinas y tire

suavemente de ella para separarla de la caja. Para colocarla de

nuevo, coloque las patillas sobre sus orificios correspondientes y

presione con suavidad hasta que la rejilla encaje en la caja. Aunque

la rejilla protectora se ha diseñado para minimizar la interferencia

acústica, la respuesta a frecuencias altas y la imagen estéreo

mejorarán si la retira.

Para eliminar el polvo acumulado sobre la rejilla utilice un plumero o

una aspiradora.

MANTENIMIENTO

Los altavoces JBL se han diseñado para proporcionar muchos años

de funcionamiento sin problemas. No es necesario llevar a cabo un

mantenimiento periódico. Si cree que existe algún problema,

asegúrese en primer lugar de que todas las conexiones son

correctas. Si el problema aparece en un altavoz, invierta los cables

del izquierdo al derecho. Si el problema persiste en el mismo

altavoz, el problema será de éste. Si aparece en el otro, la anomalía

debe buscarse en otro componente o en los cables.

Los conos o diafragmas de los altavoces no deben moverse de

forma manual. El conjunto de la bobina móvil está colocado con

precisión extrema y el espacio de desplazamiento es muy reducido.

Cualquier intento de moverlo a mano puede afectar fácilmente a su

alineación y causar distorsiones o fallos.

No devuelva ningún producto a la fábrica de JBL sin autorización

previa. Puede escribir a: JBL Customer Service, 250 Crossways Park

Drive, Woodbury, NY 11797, teléfono 1-516-496-3400. Fuera de

Estados Unidos, contacte con su distribuidor local JBL.

Declaration of Conformity

We, JBL Europe A/S

Kongevejen 194B

DK-3460 Birkerød

DENMARK

declare in own responsibility, that the product described

in this owner's manual is in compliance with technical

standards:

EN 55 013/6. 1990

EN 55 020/4. 1994

EN 55 022/5. 1995

EN 60 065. 1993

EN 60 555 Part 2/4. 1987

Steen Michaelsen

JBL Europe A/S

Birkerød. DENMARK. 06/98

Declaración de conformidad

declaramos bajo nuestra responsabilidad que el

producto descrito en este manual cumple con la

norma técnica:

Birkerød DINAMARCA 12/98

EN 50 081-1/1992

EN 50 082-1/3.1995

Nosotros, JBL Europe A/S

Kongevejen 194B

DK-3460 Birkerød

DINAMARCA

INTRODUCTIE

JBL vaklieden zijn al meer dan twee generaties lang actief in de

geluidskunst – signaal en bron, hout en materiaal, transductoren en

akoestiek – alles.

Tegenwoordig blijven deze vaklieden prestaties leveren onder de

strengste normen waaraan een vakman onderhevig kan zijn: de

normen die ze zichzelf opleggen.

JBL luidsprekers zijn zorgvuldig geconstrueerde instrumenten,

nauwgezet vervaardigd en in elkaar gezet volgens de normen van

een klokkenmaker. De JBL kasten geven de spanning weer van

creatief design: ze zijn elegant, stevig en onberispelijk afgewerkt. De

JBL weergevers en elektronica bieden wat door verknochte

muziekluisteraars als “de onvergelijkbare JBL sound” betiteld wordt.

Als u de weinige, eenvoudige suggesties in dit boekje volgt, kunt u

zich verheugen op een voortreffelijke hifi weergave die jaar in jaar uit

zuiver en natuurgetrouw blijft.

UITPAKKEN

Het verpakkingsmateriaal van uw Ti-serie luidsprekers is erop

ontworpen om de luidsprekers te beschermen tegen beschadiging

ten gevolge van ruwe behandeling tijdens vervoer. Wij raden u aan

het verpakkingsmateriaal te bewaren voor het geval u verhuist of uw

luidsprekers service nodig hebben.

PLAATSING

De luisterruimte en de plaatsing van de luidsprekers in de kamer

hebben invloed op het basniveau, de basweergave, het klankbeeld,

de zuiverheid en de algemene kwaliteit van de sound. Geen van de

andere afzonderlijke factoren hebben zo’n grote invloed op het

eindresultaat. De akoestiek van de luisterruimte wordt bepaald door

de afmetingen en de constructie van de kamer en de inrichting

ervan. Kamers met verschillende afmetingen in hoogte, breedte en

lengte kunnen een gelijkmatiger, meer uitgebalanceerde

geluidsweergave bieden dan kamers met gelijke afmetingen. Dit is

met name van belang bij lage frequenties, aangezien de afmetingen

van de kamer het patroon van de staande golven in de kamer

bepalen.

Raadpleeg uw JBL dealer voor informatie over het gebruik van

producten of materialen die erop ontworpen zijn om bepaalde, door

de afmetingen, vorm of constructie van de kamer veroorzaakte,

akoestische problemen te verhelpen. In vele gevallen kan een

aanzienlijke verbetering in de prestatie worden bereikt door de

akoestiek van de kamer zorgvuldig onder de loep te nemen.

Uw JBL Ti-serie luidsprekers kunnen een bevredigende sound

bieden in een groot aantal verschillende luisterruimtes als ze in een

gelijkzijdige drieboek ten opzichte van de luisteraar staan. Een

zorgvuldige plaatsing zal altijd resultaten bieden, en voor het beste

resultaat raden wij aan om ze niet te dicht bij de kamerwanden te

plaatsen, het liefst met een afstand tot de wand achter de

luidspreker van tenminste 75 cm en van 75-100 cm tot de

zijwanden.

Een goede richtlijn voor een juiste plaatsing is om u eerst op het

evenwicht tussen de tonen te concentreren en te streven naar de

meest neutrale weergave. Is de bas te zwaar of te licht in vergelijking

met de midden en hoge tonen? Door de luidsprekers met relatief

grote stappen te verplaatsen (20-30 cm) zal de waar te nemen

tonale balans wijzigen. Als een bevredigend evenwicht gevonden is,

kan de juiste sound en het juiste stereo-effect worden bereikt door

de luidsprekers over kortere afstanden te verplaatsen en rekening te

houden met de hoek van de luisterpositie.

Wij raden ten sterkste aan om door experimenteren de meest

bevredigende totale sound te vinden. Aandacht voor de details bij de

plaatsing zal leiden tot een verbeterde geluidskwaliteit.

Uw erkende JBL dealer wil u graag helpen bij hij verkrijgen van de

best mogelijke weergave van uw JBL luidsprekers.

N.B.: nieuwe luidsprekers hebben een zekere mate van ”oefening”

nodig voordat ze hun beste prestatie bieden. Een stabiele weergave

wordt verkregen na 8 à 12 uur werking, afhankelijk van de muziek en

het peil. Indien u dit proces wilt versnellen, kunt u inter-stationair FM

geruis als signaal gebruiken gedurende perioden waar u gewoonlijk

niet naar de luidspreker luistert. Een alternatief is een CD-speler op

“Repeat” zetten, dan heeft u ook een geschikte signalenbron.

VERBINDINGEN

BELANGRIJK: als u de luidsprekers op de versterker aansluit of de

verbinding verbreekt, moet de versterker uit staan. Door de

luidsprekers aan te sluiten terwijl de versterker aan staat, kan het

luidsprekersysteem ernstig beschadigen en de garantie doen

vervallen. De versterker moet ook uitstaan voordat kabels

aangesloten of losgemaakt worden op de ingangen van de versterker

of de voorversterker.

Aanbevolen wordt dat er voor aansluitkabels met een lengte van

max. 5 meter een geïsoleerde kabel van minimaal 2 1/2 mm

, voor

kabels van max.10 meter een kabel van 4 mm

en van max. 20

meter een kabel van 6 mm

gebruikt wordt. De aanbevolen

afmetingen zijn MINIMUM vereisten, en als algemene vuistregel

geldt dat de luidsprekerkabels zo kort mogelijk moeten zijn.

De luidsprekerkabels en verbindingskabels zijn belangrijke

componenten in een audio systeem. Als alle andere factoren in orde

zijn, zal de kwaliteit van de luidsprekerkabels en verbindingskabels

een aanzienlijke bijdrage leveren aan de geluidskwaliteit. Door

zorgvuldig te zijn bij het kiezen van de kabels kunt u bepaalde

schakeringen aan het tonale karakter toevoegen of onttrekken.

De verschillende kabels kunnen ook een ingrijpende invloed hebben

op de dynamische contrasten die door de luisteraars ervaren

worden.

Uw JBL dealer heeft de ervaring en de kennis om geschikte

verbindings- en luidsprekerkabels aan te bevelen die het beste op

uw systeem passen.

De lengte van de luidsprekerkabel zal afhankelijk zijn van de

plaatsing van de luidsprekers en de versterker. Aangezien de

uiteindelijke plaatsing van de luidspreker gebaseerd wordt op

zorgvuldig luisteren, kan het zijn dat u tijdelijke kabels wilt leggen

die het mogelijk maken met de plaatsing van de luidspreker te

GEBRUIKSHANDLEIDING

experimenteren. Als de beste luidsprekerstand is gevonden, kunt u

permanente verbindingen maken, waarbij de kabels zo kort mogelijk

moeten worden. De linker en de rechter kabel moeten het liefst even

lang zijn. In sommige systemen kan de versterker vlak bij het

luidsprekersysteem geplaatst worden en kan de luidsprekerkabel

kort zijn. Alhoewel een relatief lange kabel tussen de voorversterker

en de hoofdversterker is vereist bij een dergelijke verbinding, zal het

voordeel van een korte versterker-luidspreker-verbinding vaak tegen

de nadelen opwegen.

Het luidsprekersysteem wordt aangesloten op de klemaansluitingen

op de achterzijde van de kast. Deze klemaansluitingen maken

verschillende verbindingsmethoden mogelijk.

De eenvoudigste manier is schone en gestripte ader direct aan te

sluiten. De verbinding wordt gemaakt door 8-10 mm van de isolatie

van de luidsprekerkabel te strippen en het gestripte stuk door het

gat in de aansluitklem te steken. Als de kabel te dik is om in één

bundel door het gat in de klemaansluiting te kunnen, kunt u de

koperen draden in drie gelijke delen te verdelen en het middelste

deel door het gat van de klemaansluiting duwen. De overgebleven

delen kunt u rond de aansluitklem wikkelen en ineendraaien. De

samenvoeging kan dan zorgvuldig worden vastgezet. Overtollig

draad dat geen contact heeft met de aansluitklem moet worden

afgeknipt om kortsluiting te voorkomen.

Een bijzonder gemakkelijke manier van aansluiten is gebruik te

maken van 4 mm banaanconnectors die op de klemaansluitingen

worden aangesloten. Denk er echter aan dat het aantal

contactpunten zo klein mogelijk moet worden gehouden en dat

ieder contact zo stevig mogelijk moet zijn.

Dit is ook de reden dat wij aanraden om de beste kwaliteit

connectors te gebruiken die vakkundig op de geselecteerde kabels

worden aangesloten. Met de lipaansluiting verkrijgt men de best

mogelijke verbinding tussen de luidsprekerkabel en het

luidsprekersysteem, waardoor elke contactweerstand die het geluid

ook maar enigszins kan verslechteren, zo klein mogelijk wordt.

Elke verbinding in een audio systeem dient niet als “voor eeuwig

goed” beschouwd te worden. Alle verbindingen dienen te worden

gecontroleerd en schoongemaakt en periodiek opnieuw gemaakt te

worden. De onderhoudsfrequentie is afhankelijk van de materialen

die voor de verbinding zijn gebruikt, atmosferische omstandigheden

en andere factoren. Raadpleeg uw dealer voor specifieke

aanbevelingen.

Het is essentieel dat beide luidsprekers in een stereosysteem

dezelfde polariteit hebben wat het ingangssignaal betreft (in “fase”

zijn). De JBL Ti-serie is ontworpen om een positieve impuls te geven

als een positief signaal wordt toegepast op de rode

ingangsklemaansluiting.

Als de driver cones van de twee luidsprekers niet in dezelfde

richting bewegen bij een gegeven stroomspanning bij de

ingangsklemaansluitingen zal de stereokarakteristiek ontbreken en

de diepe bas verloren gaan.

Wij raden aan om met de polariteit van de luidsprekers te

experimenteren, aangezien opnamen, programmabronnen of

eindversterkers de polariteit van het signaal kunnen omkeren. De

“juiste” verbinding is degene die het best hoorbare resultaat biedt.

Zorg ervoor zowel de linker als de rechter verbindingen om te keren

om de polariteit van de systemen te bewaren.

BI WIRING

DUBBELE BEKABELING

De JBL Ti-serie luidsprekers kunnen ook met de versterker worden

verbonden door twee lengten kabels. Deze bi wiring methode biedt

een aantal keuzemogelijkheden en voordelen.

De interne verdelingsnetwerken van het systeem zijn elektrisch

gescheiden van lage frequentie tot middenbereik/tweeter-

overschakeling. Externe verbindingsbrugjes verbinden de twee delen

van het netwerk als de verbinding met één kabel gemaakt wordt.

Het systeem wordt vanuit de fabriek verscheept met de

verbindingsbrugjes op hun plaats. Als de brugjes worden verwijderd

kunnen verbindingen gelegd worden voor de individuele netwerk

secties door gebruik te maken van twee kabels (vier geleiders) zoals

aangegeven in figuur 1. De kabels die gebruikt worden, kunnen

hetzelfde type zijn voor zowel de laagfrequente als de hoogfrequente

secties. Het voordeel is dat kabeleffecten (weerstand, inductie enz.)

kleiner worden en dat de intermodulatie van lage en hoge

frequenties in de kabels vermeden worden. Speciale kabels voor

laagfrequente en hoogfrequente secties kunnen in sommige

systemen tot voortreffelijke resultaten leiden. In ieder geval moet de

lage frequentiekabel zo kort mogelijk zijn, en moeten de linker en

rechter kabel voor elke sectie even lang zijn. Als de kabel naar het

ene luidsprekersysteem langer is dan de andere vanwege de afstand

naar de luidspreker, zorg er dan voor dan het overtollige gedeelte

van de kabel niet opgerold wordt, maar probeer het te verzamelen in

acht-vorm. Hierdoor zal de inductie van de kabelloop minimaal

worden en daardoor wordt het verlies van hoge frequenties door

toedoen van de kabel minimaal.

WAARSCHUWING: verbind nooit twee versterkers op dezelfde

luidspreker zonder eerst de verbindingsbrugjes te verwijderen. Als u

twee versterkerkanalen wilt gebruiken met de brugjes op hun plaats,

kan dit de versterker ernstig beschadigen, en de garantie dekt deze

beschadiging niet.

Fig. 1 Ti ingang

Lage frequentie

Hoge frequentie

Versterker

Met de dubbele bekabeling is het ook mogelijk om het systeem op

twee versterkers aan te sluiten, zoals afgebeeld in figuur 2. Vier

identieke versterkers (of twee dual channel units) kunnen worden

gebruikt, alhoewel speciale laag- en hoogfrequentversterkers

duidelijke voordelen bieden. Uw JBL Ti-serie dealer kan versterkers

aanbevelen die het beste bij uw behoeften passen. Maar hoe dan

ook: de linker en de rechter versterker voor elke sectie moeten

identiek zijn. Verzeker u ervan dat de ingangsgevoeligheid van de

twee versterkers dezelfde is, of dat de regelaars van het ingangspeil

het juiste evenwicht bewaren tussen laag, midden en hoog. Als er

voor twee identieke stereoversterkers wordt gekozen, kan de

versterker dicht bij de luidspreker geplaatst worden en

laagfrequente en hoogfrequente secties door korte kabels

aandrijven. Let erop dat sommige versterkers de polariteit van het

signaal omkeren. De ingangspolariteit moet dezelfde zijn voor de

lage en hoge frequentie sectie. Als de polariteit in de ene sectie

omgekeerd wordt, zal een onderbreking in de gevoeligheid in de

vrije-veld-weergave waarneembaar worden in het cross-over-gebied.

U kunt gerust met de polariteit van de afzonderlijke sectie

experimenteren om een stand te vinden die u het beste past. Keer

de polariteit om naar of de hoog- of de laagfrequente secties van

beide luidsprekers als u vermoedt dat er problemen zijn. De

polariteitmarkering van de versterker zorgt misschien niet voor de

juiste polariteitverbindingen.

AANBEVOLEN STERKTE VAN

DE VERSTERKER

De JBL Ti-serie luidsprekers zijn in staat om vermogenspieken te

hanteren die ver boven het continuvermogen van de afzonderlijke

luidsprekers liggen.

Het continuvermogen is gebaseerd op een achturige test waarbij

breedbandgeruis gebruikt wordt om de krachtverdeling van muziek

na te bootsen. Het piekvermogen van ongeveer 4 uur

continuvermogen geeft het vermogen weer van het systeem om

tijdelijke pieken te kunnen hanteren die flink boven de gemiddelde

vermogenspeil liggen.

Het vermogen van de versterkers is een INDICATIE van hoe luid uw

systeem kan spelen zonder vervorming. Het versterkervermogen

wordt over het algemeen gemeten met testsignalen onder een

stabiele toestand en misschien in aanvulling hierop dynamische

metingen onder weerstandsbelasting. Helaas geeft dit geen

duidelijke indicaties van hoe luid het systeem zal klinken in een

gegeven luisterruimte.

Om deze redenen moet een versterker gekozen worden nadat u er

zorgvuldig naar geluisterd heeft. Als het mogelijk is om het gewenste

volume te bereiken zonder vervorming, is het vermogen van de

versterker groot genoeg ongeacht het nominale vermogen.

Belangrijker dan het vermogen van de versterker is de kwaliteit van

de sound die de versterker kan bieden. Helaas zijn de specificaties

van de versterker geen betrouwbare indicator van de kwaliteit van

de sound. Uw JBL dealer kan aanbevelingen doen en proeven

uitvoeren om u te helpen bij het kiezen van een geschikte

versterker.

Zekeringen of contactverbrekers, ongeacht het soort, mogen niet

tussen de versterker en de luidsprekers worden gezet. Dergelijke

hulpmiddelen zullen de geluidskwaliteit aanzienlijk verslechteren en

ze voorkomen niet met zekerheid dat de luidsprekers beschadigd

raken. De sleutel voor een veilige werking is een goed

versterkervermogen dat vervorming voorkomt bij het hoogste

gewenste geluidsniveau.

ALGEMENE VERZORGING

De JBL Ti-serie luidsprekersystemen zijn met materialen afgewerkt

die ervoor zorgen dat ze jarenlang mooi blijven. Incidenteel

schoonvegen met een schone, zachte doek zal de originele, mooie

afwerking bewaren. Gebruik voor het afstoffen een niet pluizende

stofdoek. Voor vingerafdrukken en vlekken kan een glasreiniger

zonder ammoniak worden gebruikt. Doe er een beetje van op een

niet pluizende stofdoek en maak het oppervlak voorzichtig schoon.

Gebruik nooit schurende of chemische middelen voor het reinigen

van de kast. Bij diepe krassen of andere beschadigingen wordt u

aangeraden contact op te nemen met een meubelmaker.

ROOSTER

Het rooster wordt met een pen in iedere hoek op z’n plaats

gehouden. U kunt het rooster verwijderen door twee hoeken vast te

pakken en het rooster voorzichtig van de kast af te trekken.

Wanneer u het rooster weer terugzet, moeten de pennen op de

schotels worden gezet en voorzichtig op hun plaats worden gedrukt

totdat ze tegen de kast aan zitten. Alhoewel het rooster erop is

ontworpen akoestische storingen zo laag mogelijk te houden, zullen

de hoogfrequentiekarakteristiek en stereoweergave beter overkomen

als het rooster wordt verwijderd.

Stof op het rooster moet verwijderd worden met een borstel of een

stofzuiger.

SERVICE

JBL luidsprekers zijn erop ontworpen jarenlang probleemloos te

werken. Er is geen periodiek onderhoud vereist. Als u problemen

vermoedt, controleer dan eerst of alle aansluitingen goed zijn. Als er

een probleem met een van de luidsprekers is, verwissel dan de

luidsprekerkabels naar het linker en rechter systeem. Als het

Hoge frequentie

Lage frequentie

Hoogfrequentversterker

Laagfrequentversterker

Fig. 2 Ti ingang

probleem in hetzelfde systeem blijft bestaan, ligt de fout in de

luidspreker. Als het probleem zich naar het tegengestelde systeem

verplaatst ligt het probleem in een ander component of in een kabel.

Luidsprekercones of membranen mogen niet met de hand worden

verplaatst. De spreekspoel is met extreme precisie aangebracht, en

de speling is bijzonder klein. Elke poging om de combinatie met de

hand te verplaatsen kan er gemakkelijk toe leiden dat de

spreekspoel uit de uitlijning raakt, hetgeen zal leiden tot vervorming

of fouten.

Stuur de producten niet naar JBL terug zonder dit eerst te hebben

afgesproken. Correspondentieadres: JBL Customer Service, 250

Crossways Park Drive, Woodbury, NY 11797, telefoon: 1-516-496-

3400.

Buiten de VS: neem contact op met uw dealer.

Declaration of Conformity

We, JBL Europe A/S

Kongevejen 194B

DK-3460 Birkerød

DENMARK

declare in own responsibility, that the product described

in this owner's manual is in compliance with technical

standards:

EN 55 013/6. 1990

EN 55 020/4. 1994

EN 55 022/5. 1995

EN 60 065. 1993

EN 60 555 Part 2/4. 1987

Steen Michaelsen

JBL Europe A/S

Birkerød. DENMARK. 06/98

Verklaring van Conformiteit

verklaren op eigen verantwoordelijkheid dat het

product dat in deze handleiding wordt beschreven,

voldoet aan de technische normen:

Birkerød DENEMARKEN 12/98

EN 50 081-1/1992

EN 50 082-1/3.1995

Wij, JBL Europe A/S

Kongevejen 194B

DK-3460 Birkerød

DENEMARKEN

MANUALE DI ISTRUZIONI

INTRODUZIONE

Da più di due generazioni gli artigiani JBL si occupano dell’arte del

suono - segnale e sorgente, legno e stoffa, trasduttori ed acustica -

ogni cosa.

Oggi questi artigiani continuano ad applicare gli standard più severi

possibili: quelli imposti da loro stessi.

Gli altoparlanti JBL sono strumenti progettati con passione, realizzati

e assemblati con cura maniacale con standard paragonabili a quelli

degli orologi di precisione. Le casse JBL esprimono l’entusiasmo di

un design improntato alla creatività: eleganza, solidità, finiture

superficiali perfette. I trasduttori e l’elettronica JBL offrono quello

che è stato definito da chi ascolta musica “l’incomparabile suono

JBL”.

Seguendo i pochi semplici suggerimenti contenuti in questo

opuscolo, si potrà ottenere una riproduzione ad alta fedeltà

assolutamente perfetta, che manterrà le proprie caratteristiche di

nitidezza e di realismo anno dopo anno.

DISIMBALLAGGIO

Il materiale di imballaggio dei vostri altoparlanti serie Ti è stato

studiato per proteggere gli altoparlanti dai possibili danni dovuti a

una brusca manipolazione durante la spedizione. Raccomandiamo

di conservare il materiale di imballaggio in vista di un possibile

utilizzo futuro, ad esempio per un trasloco, o nel caso in cui gli

altoparlanti necessitino di un intervento di manutenzione.

POSIZIONAMENTO

L’ambiente di ascolto e la posizione degli altoparlanti nell’ambiente

influiscono sul livello e sulla risposta dei bassi, la qualità

stereofonica, la nitidezza e la qualità globale del suono. Nessun altro

singolo fattore ha una tale incidenza sulla qualità finale del suono.

L’acustica dell’ambiente di ascolto dipende dalle dimensioni della

stanza, dalla sua struttura e dal suo arredamento. Le stanze che

hanno altezza, lunghezza e larghezza diverse tra loro consentono di

ottenere un suono più uniforme e bilanciato rispetto agli ambienti le

cui dimensioni sono uguali tra loro. Questo aspetto è

particolarmente importante per le basse frequenze, in quanto le

dimensioni della stanza determinano il profilo delle onde stazionarie

all’interno della stanza stessa.

Consultare il proprio rivenditore JBL per maggiori informazioni

riguardo l’utilizzo di prodotti o materiali realizzati per risolvere

specifici problemi acustici provocati dalle misure, dalla forma o dalla

struttura dell’ambiente di ascolto. In molti casi, una maggiore

attenzione all’acustica della stanza può portare a significativi

miglioramenti delle prestazioni.

I vostri altoparlanti Serie Ti sono in grado di fornire un suono ottimale

in ambienti molto diversi tra loro se collocati in una posizione a

triangolo equilatero rispetto all’ascoltatore. Un’attenta procedura di

posizionamento è gratificante in ogni caso; per ottenere i migliori

risultati, raccomandiamo di collocare gli altoparlanti lontano dal

perimetro della stanza, preferibilmente ad almeno 0,75 m dalla

parete retrostante e ad almeno 0,75-1,0 m dalle pareti laterali.

Per un’installazione ottimale conviene iniziare concentrandosi sul

bilanciamento dei toni del suono, cercando di ottenere una

riproduzione più neutra possibile. Se i bassi sono troppo forti rispetto

ai medi e agli alti, è sufficiente spostare gli altoparlanti di 20-30 cm

alla volta per modificare la percezione del bilanciamento dei toni.

Una volta ottenuto un bilanciamento soddisfacente, uno stadio

sonoro corretto può essere determinato con dei piccoli spostamenti

degli altoparlanti, uniti a modifiche dell’angolazione, in direzione

della posizione di ascolto. Raccomandiamo caldamente di effettuare

delle prove al fine di individuare il suono globalmente più

soddisfacente. La cura di ogni aspetto dell’installazione si traduce in

vantaggi in termini di qualità del suono.

Il vostro rivenditore autorizzato JBL sarà lieto di aiutarvi a ottenere le

migliori prestazioni possibili dai vostri altoparlanti JBL.

NOTA: i nuovi altoparlanti richiedono un certo periodo di “rodaggio”

prima di funzionare al meglio. Un livello costante di prestazioni viene

raggiunto dopo 8-12 ore di funzionamento, a seconda del tipo e del

livello di musica. Se si desidera accelerare questo processo si può

utilizzare come segnale il rumore tra due stazioni FM, oppure, in

alternativa, un lettore CD in modalità di ripetizione automatica

(Repeat) del disco.

COLLEGAMENTI

IMPORTANTE: quando si collegano o si scollegano gli altoparlanti a

un amplificatore, l’amplificatore deve essere spento. Se si effettuano

collegamenti con l’amplificatore acceso, gli altoparlanti potrebbero

danneggiarsi gravemente con conseguente annullamento della

garanzia. L’amplificatore deve inoltre essere spento prima di

collegare o scollegare cavi agli ingressi di amplificazione o

preamplificazione.

Cavi delle dimensioni di 1 mm

(18 AWG) sono il requisito minimo

raccomandato per eseguire collegamenti degli altoparlanti fino a

5 metri. Per distanze maggiori, si raccomanda l’impiego di fili di

calibro maggiore: 1,5 mm

(16 AWG) fino a 10 metri e 2 mm

(14 AWG) fino a 20 metri. Questi suggerimenti sono da considerarsi

requisiti MINIMI; in termini generali, i fili degli altoparlanti devono

essere più corti possibile.

In un sistema audio, i fili degli altoparlanti e i cavi di

interconnessione dei componenti sono elementi importanti.

Unitamente a tutti gli altri fattori, il cavo dell’altoparlante e il cavo di

interconnessione possono contribuire notevolmente alla qualità di

percezione sonora. Un’attenta selezione di questi cavi può

aggiungere o togliere sfumature alla caratteristiche dei toni.

Analogamente, cavi diversi possono avere un impatto notevole sui

contrasti dinamici percepiti dagli ascoltatori.

Il vostro rivenditore JBL possiede l’esperienza e le conoscenze

necessarie per consigliare i cavi più adatti al vostro impianto.

La lunghezza del filo dell’altoparlante dipende dall’ubicazione degli

altoparlanti e dell’amplificatore. Dal momento che la posizione

definitiva dell’altoparlante viene decisa attraverso prove di ascolto, è

possibile predisporre un cablaggio provvisorio che consenta di

spostare gli altoparlanti in diverse posizioni. Una volta individuata la

posizione ottimale, si possono effettuare dei collegamenti

permanenti utilizzando la minor lunghezza di cavo possibile. I cavi

dell’altoparlante destro e sinistro devono avere la stessa lunghezza.

In alcuni impianti, l’amplificatore può essere collocato vicino agli

altoparlanti e collegato con un breve tratto di filo. Sebbene una tale

configurazione richieda un cavo relativamente lungo tra il

preamplificatore e l’amplificatore principale, i vantaggi di avere un

filo corto tra l’amplificatore e gli altoparlanti superano spesso gli

svantaggi.

I collegamenti al sistema degli altoparlanti vengono effettuati in

corrispondenza dei terminali situati sul retro delle casse. Questi

terminali consentono diversi tipi di collegamento.

Il collegamento più diretto viene effettuato collegando direttamente

un filo nudo. Il collegamento viene realizzato spelando per 8-10 mm

il filo dell’altoparlante e facendolo passare nel foro del morsetto di

bloccaggio. Se il filo è troppo spesso per passare attraverso il foro,

separarlo in tre fasci uguali, quindi far passare il fascio centrale

attraverso il foro nel terminale. Avvolgere i fasci rimanenti attorno al

morsetto di bloccaggio. A questo punto il pomello è stretto a fondo e

l’eventuale filo in eccesso che non è a contatto con le superfici del

morsetto deve essere tranciato onde evitare corto circuiti.

Un metodo molto pratico di collegamento consiste nell’utilizzare

connettori a banana da 4 mm, a loro volta collegati ai morsetti di

bloccaggio. Tenere a mente, tuttavia, che il numero dei punti di

contatto deve essere limitato al minimo, e che al contempo ciascun

contatto deve essere il più stretto possibile.

Per la stessa ragione raccomandiamo di utilizzare connettori a

forcella della migliore qualità, debitamente collegati ai cavi

selezionati. Con i connettori a forcella si realizza il miglior

collegamento possibile tra il filo degli altoparlanti e gli altoparlanti

stessi, riducendo al minimo quella resistenza di contatto che può

deteriorare leggermente il suono.

Qualsiasi collegamento eseguito in un impianto audio non deve

essere considerato “buono per sempre”. Tutti i collegamenti devono

essere controllati e puliti o rifatti periodicamente. La frequenza degli

interventi di manutenzione dipende dai materiali impiegati per il

collegamento, dalle condizioni atmosferiche e da altri fattori.

Consultare il proprio rivenditore per i consigli del caso.

È essenziale che entrambi gli altoparlanti di un impianto stereo

abbiano la stessa polarità rispetto al segnale di ingresso (ovvero, che

siano in “fase”). Gli altoparlanti Serie Ti JBL sono progettati per

produrre un impulso positivo quando un segnale positivo viene

applicato al terminale rosso di ingresso.

Se i coni di eccitazione dei due altoparlanti non si spostano nella

stessa direzione a una data tensione ai terminali di ingresso, vi sarà

una minore definizione stereo e una perdita dei bassi profondi.

Raccomandiamo di provare la polarità degli altoparlanti, in quanto le

registrazioni, i programmi e gli amplificatori di potenza possono

invertire la polarità del segnale. Il collegamento “corretto” è quello

che consente di ottenere il migliore risultato di ascolto. Assicurarsi di

invertire sia il collegamento destro che quello sinistro per mantenere

la polarità del sistema.

CABLAGGIO DOPPIO

Gli altoparlanti Serie Ti JBL possono essere collegati all’amplificatore

mediante due tratti di filo. Il metodo di connessione a doppio filo

consente diverse opzioni e vantaggi.

Le reti di divisione interna del sistema sono elettricamente separate

alla transizione da bassa frequenza a toni medi/alti. Quando si

utilizza un collegamento a filo singolo delle barre di connessione

esterna collegano le due parti della rete. Il sistema viene spedito

dalla fabbrica con le barre di connessione installate. Rimuovendo le

barre è possibile effettuare i collegamenti alle singole sezioni di rete

utilizzando due fili (quattro conduttori), come si vede nella Figura 1.

I fili utilizzati possono essere dello stesso tipo sia per la sezione a

bassa frequenza che per la sezione ad alta frequenza. Il vantaggio

consiste nella riduzione degli effetti del filo (resistenza, induttanza

ecc.) e nell’eliminazione dell’intermodulazione tra basse ed alte

frequenze. In taluni impianti, l’uso di appositi fili per le sezioni a

bassa e ad alta frequenza può portare a risultati eccellenti. In ogni

caso, il cavo della bassa frequenza deve essere il più corto possibile,

mentre il cavo destro e sinistro di ciascuna sezione devono avere la

stessa lunghezza. Nel caso in cui il filo che arriva a un altoparlante

sia più lungo di quello dell’altro altoparlante a causa di una

maggiore distanza dall’amplificatore, assicurarsi di non avvolgere il

filo in eccesso a forma di bobina. Cercare invece di disporlo a forma

di otto, in modo da ridurre al minimo l’induttanza del cavo e quindi

le perdite alle alte frequenze.

ATTENZIONE: non collegare mai due amplificatori allo stesso

altoparlante senza prima aver rimosso le barre di connessione.

L’utilizzo di due canali di amplificatori con le barre in posizione può

danneggiare gravemente gli amplificatori, con conseguente

annullamento della garanzia.

Fig. 1: Ingresso Ti

Bassa Frequenza

Alta frequenza

Amplificatore

This manual suits for next models

Table of contents

Languages:

Popular Speakers manuals by other brands

MUSOS

MUSOS Y5-PRO user manual

Soundcore

Soundcore Rave Plus user manual

Electro-Voice

Electro-Voice EVX-180A Specifications

Apogee

Apogee Loudspeaker AE-3x3s2 Product dimensions

Bushnell GOLF

Bushnell GOLF Wingman user manual

QSC

QSC SC-443 Specifications

Intex

Intex FLS625 owner's manual

Master audio

Master audio JK26 user manual

Logitech

Logitech Wireless Speaker for Ipad user manual

LAMAX

LAMAX PARTYBOOMBOX700 user manual

Atlas

Atlas Strategy Series SM82-B Specifications

EOS

EOS Wireless speaker quick start guide

CyberData

CyberData VoIP Ceiling Speaker Operation guide

Magnavox

Magnavox MSH315V user manual

Adamson

Adamson S7 user manual

Denver Electronics

Denver Electronics BTS-60 manual

WILSON AUDIO

WILSON AUDIO POLARIS owner's manual

Hama

Hama SIRIUM1000ABT operating instructions

JBL 280K User manual

Popular Speakers manuals by other brands
