JBL SUB 100P User manual

SUB 100P
OWNER'S MANUAL
Powered Subwoofer • Caisson de graves actif • Subwoofer alimentado •
Leistungsstarker Subwoofer • Subwoofer alimentato • パワード･サブウー
ファー • 강력한 서브우퍼 • Subwoofer alimentado • Aktiv subwoofer •
Aktiivinen alibassokaiutin • Aktiv subwoofer • Aktiv subwoofer • Aangedreven
subwoofer • Aktywny głosnik niskotonowy • 通電式重低音喇叭 •
有源低音扬声器 • Subwoofer bertenaga • Активный сабвуфер

INCLUDED ITEMS
Your new JBL®powered subwoofer incorporates a high-performance
transducerand built-in amplifier that deliver the powerful, dynamic
and accurate low-frequency performance that makes your film
soundtracksand music come alive. And with adjustable crossover,
phase controlsand automatic turn on/off, it isalso simple to connect
and set up.
We’re confident that this JBL subwoofer will provideevery note
of enjoyment that you expect – and that when you thinkabout
purchasingadditional audio equipment for your home, car or
office, you will once again choose JBL products.
This quick-start guide contains all the information you need to
set up, connect and adjust your new subwoofer. For more
in-depth information,goto our web site: www.jbl.com.
Powered Subwoofer
THANK YOU FOR CHOOSING THIS JBL®PRODUCT
SUB 100P
OWNER'S MANUAL
4X

2

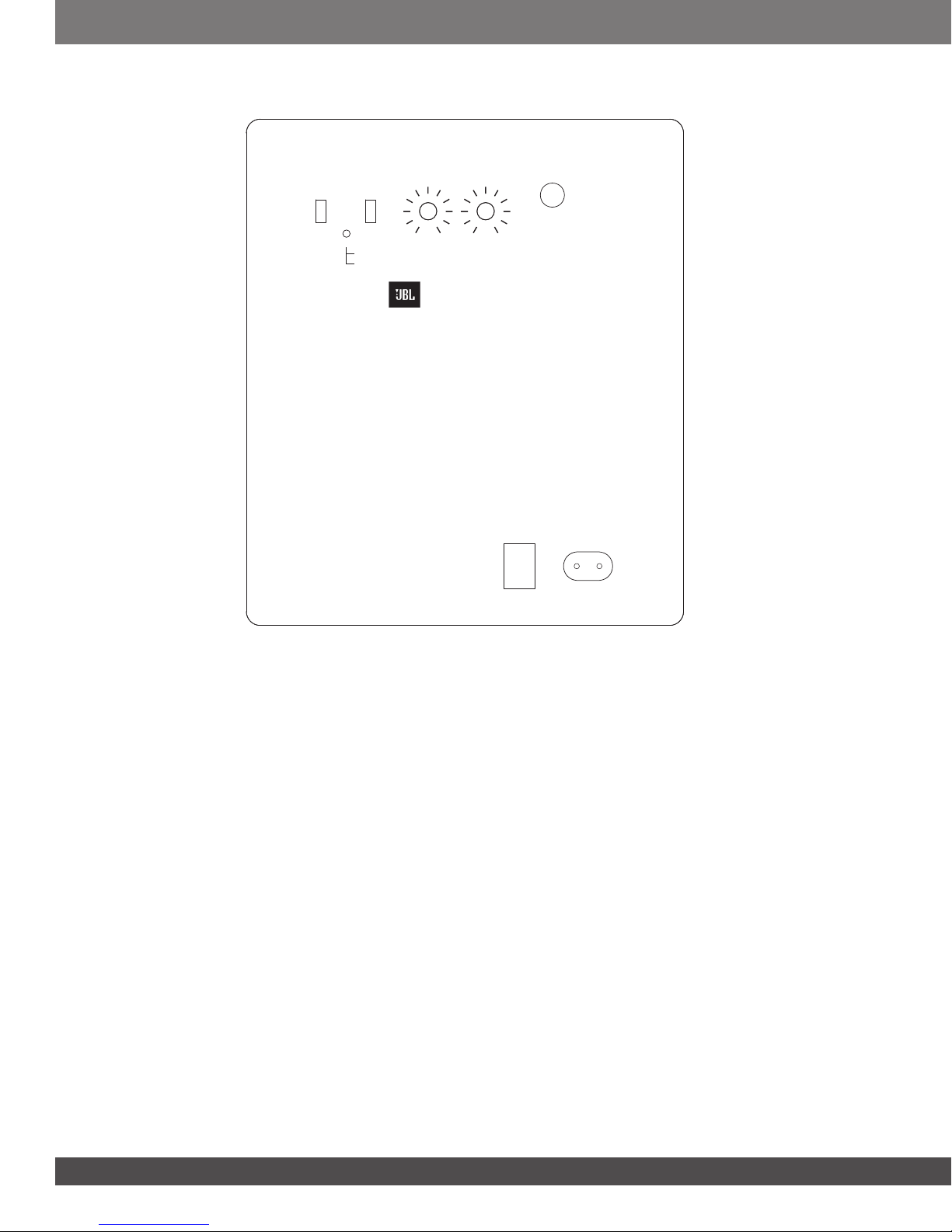

SUBWOOFER REAR-PANEL CONTROLS AND CONNECTION
1) Power Mode:
When switched to 'Auto' position, the subwoofer will then be in Standby
mode. It will automatically turn on when an audio signal is detected and
will return to the Standby mode when no audio signal is detected after
approximately 10 minutes. Setting this switch to ‘On’ keeps the
subwoofer powered until Power Switch is turned 'Off.'
2) On/Standby LED:
When the Power Switch is in the ‘On’ position, this LED indicates whether
the subwoofer is in the On or Standby state.
• When the LED glows blue, the subwoofer is turned On.
• When the LED glows red, the subwoofer is in the Standby mode.
3) Phase Switch:
This switch determines whether the subwoofer transducer's piston-like
action moves in and out in phase with the main speakers. If the
subwoofer were to play out of phase with the main speakers, the sound
waves from the main speakers could partially cancel out the sound waves
from the subwoofer, reducing bass performance and sonic impact. This
phenomenon depends in part on the placement of all the speakers relative
to the listening position and to each other in the room.
4) Crossover Control:
This control determines the highest frequency at which the subwoofer
reproduces sounds. The higher you set the Crossover control, the higher
in frequency the subwoofer will operate and the more its bass will
“overlap” that of the speakers. This adjustment helps achieve a smooth
transition of bass frequencies between the subwoofer and the speakers
for a variety of different rooms and subwoofer locations.
5) Volume:
Use this control to adjust the subwoofer’s volume. Turn the knob
clockwise to increase the volume; turn the knob counterclock-wise to
decrease the volume.
6) Subwoofer (LFE Input):
Connect the subwoofer to the dedicated subwoofer / LFE output of a
receiver/processor.
7) Power Switch:
Set this switch in the ‘On’ position to turn the subwoofer on. If you will be
away from home, or will not be using the subwoofer for an extended
period, set this switch in the ‘Off’ position to conserve energy.
8) Power Input:
After you have made and verified the subwoofer’s input connection, plug
the power cord into an active, unswitched electrical outlet for proper
operation of the subwoofer.
DO NOT plug the power cord into the accessory outlets found on some
audio components.
SUB 100P
POWER
MODE
ON
PHASE
NORMAL
AUTO REVERSE
PWR
BLUE: ON
RED: STANDBY
CROSSOVER
50Hz 150Hz MIN MAX
VOLUME
SUBWOOFER
INPUT
POWER
ON
OFF
POWER
INPUT

ON
OFF
POWER
SUB 100P
SUB 100P
3
www.jbl.com
English
TV
1.
2.
3.
Receiver/Processor
Receiver/Processor
NOTE: This subwoofer / LFE cable is not included, but
can be purchased from an electronics retailer.
• Be sure to turn the Crossover on the subwoofer fully
clockwise when using this type of connection. This
type of setting bypasses the subwoofer’s internal
crossover and uses your receiver or processor’s
crossover.
• Check your receiver or processor menu settings and
set the subwoofer selection to ‘On’ or ‘Yes.’
Please be sure to review the owner’s manual for your
receiver or processor for more information on speaker
setup and configuration.
• We recommend setting the subwoofer’s Crossover
setting to 80Hz for mid-sized speakers, higher for
smaller (satellite) speakers, and lower for larger
floorstanding speakers.
NOTE: This special subwoofer / LFE cable is not
included, but can be purchased from an electronics
retailer. An RCA Y-Adapter cable can also be used to
make this type of connection.
PLACING THE SUBWOOFER
CONNECTING THE SUBWOOFER
Front Left
Speaker
Center
Speaker
Front Right
Speaker
SUBWOOFER LFE
OUT
TO A RECEIVER OR PREAMP/PROCESSOR WITH A LOW-PASS FILTERED DEDICATED SUBWOOFER OUTPUT (LFE)
The performance of a subwoofer is directly related to its placement in the listening room
and its physical position relative to the other speakers in the system.
While it is true that in general our ears do not hear directional sounds at the low
frequencies where subwoofers operate, when installing a subwoofer within the limited
confines of a room, the reflections, standing waves and absorptions generated within the
room will strongly influence the performance of any subwoofer system. As a result, the
specific location of the subwoofer in the room does become important to the amount and
quality of bass that is produced.
For example, placing the subwoofer next to a wall generally will increase the amount of
bass in the room; placing it in a corner (1) generally will maximize amount of bass in the
room. However, corner placement can also increase the destructive effect of standing
waves on bass performance. This effect can vary depending on the listening position –
some listening positions may yield very good results while others may have far too much
(or too little) bass at certain frequencies.
In many rooms, placing the subwoofer along the same plane as the left and right
speakers (2) can produce the best integration between the sound of the subwoofer and
that of the left and right speakers. In some rooms, the best performance could even
result from placing the subwoofer behind the listening position (3).
We strongly recommend that you experiment with placement before choosing a final
location for your subwoofer. One way you can determine the best location for the
subwoofer is by temporarily placing it in the listening position and playing music with
strong bass content. Move around to various locations in the room while the system is
playing (putting your ears where the subwoofer would be placed), and listen until you find
the location where the bass performance is best. Place the subwoofer in that location.
TO A RECEIVER OR PREAMP/PROCESSOR WITH PREAMP OUTPUTS
SUBWOOFER
INPUT
POWER
MODE
ON
PHASE
NORMAL
CROSSOVER VOLUME
SUBWOOFER
INPUT
AUTO REVERSE
PWR
BLUE: ON
RED: STANDBY
50Hz 150Hz MIN MAX
PREAMP
OUTPUT
SUBWOOFER
INPUT
POWER
INPUT
ON
OFF
POWER
POWER
MODE
ON
PHASE
NORMAL
CROSSOVER VOLUME
SUBWOOFER
INPUT
AUTO REVERSE
PWR
BLUE: ON
RED: STANDBY
50Hz 150Hz MIN MAX
POWER
INPUT
Surround Left
Speaker
Surround Right
Speaker

HARMAN International Industries, Inc.
8500 Balboa Boulevard, Northridge, CA 91329 USA
TURNING THE SUBWOOFER ON AND OFF
Set the subwoofer’s Power Switch to the ‘On’ position. Now set the
subwoofer’s Power Mode to the ‘Auto’ position. The subwoofer will
automatically turn itself on when it receives an audio signal, and it will go
into Standby mode after it has received no audio signal for approximately
10 minutes. The subwoofer’s LED will glow blue when the subwoofer is
on and will glow red when the subwoofer is in Standby.
If you will not be using the subwoofer for an extended period – for
instance, if you’re going on vacation – set the Power Switch to the ‘Off’
position.
SUBWOOFER ADJUSTMENTS: CROSSOVER
The Crossover control adjusts the subwoofer’s built-in low-pass filter
crossover between 50Hz and 150Hz. The higher you set the Crossover
control, the higher in frequency the subwoofer will operate and the more
its bass will ‘overlap’ that of the speakers. This adjustment helps achieve
a smooth transition of bass frequencies between the subwoofer and the
speakers for a variety of different rooms and subwoofer locations.
To set the Crossover control, listen for the smoothness of the bass. If the
bass seems too strong at certain frequencies, try a lower Crossover
control setting. If the bass seems too weak at certain frequencies, try a
higher Crossover control setting.
SUBWOOFER ADJUSTMENTS: VOLUME
Use the volume control to set the subwoofer’s volume. Turn the knob
clockwise to increase the subwoofer’s volume; turn the knob
counterclock-wise to decrease the volume. Once you have balanced the
subwoofer’s volume with that of the other speakers in your system, you
shouldn’t have to change the volume control setting.
Notes on Setting Subwoofer Volume:
• Sometimes the ideal subwoofer volume setting for music is too loud
for films, while the ideal setting for films is too quiet for music. When
setting the subwoofer volume, listen to both music and films with
strong bass content and find a ‘middle ground’ volume level that
works for both.
• If your subwoofer always seems too loud or too quiet, you may want
to place it in a different location. Placing the subwoofer in a corner will
tend to increase its bass output, while placing it away from any walls
or corners will tend to lessen its bass output.
SUBWOOFER ADJUSTMENTS: PHASE
The Phase switch determines whether the subwoofer driver’s piston-like
action moves in and out in phase with the speakers. If the subwoofer
were to play out of phase with the speakers, the sound waves from the
speakers could partially cancel out the waves from the subwoofer,
reducing bass performance and sonic impact. This phenomenon
depends in part on the placement of all the speakers relative to each
other and the listener(s) in the room.
Although in most cases you should leave the Phase switch in the
‘Normal’ position, there is no absolutely correct setting for the Phase
switch. When the subwoofer is properly in phase with the speakers, the
sound will be clearer and have maximum impact, and percussive sounds
like drums, piano and plucked strings will sound more life-like. The best
way to set the Phase switch is to listen to music that you know well and
to set the switch in the position that gives drums and other percussive
sounds maximum impact.
USING THE SUPPLIED CARPET SPIKES
Four metal spikes are supplied for use when you place the subwoofer on
a carpeted surface. Do not use these spikes when placing subwoofer on
non-carpeted surfaces.
To insert the spikes:
1. Gently lay the subwoofer on its side (not its front or back) on a soft,
nonabrasive surface.
2. Screw each spike into the threaded insert in each foot. Make sure all
four spikes are screwed in completely for stability.
Note: NEVER drag the subwoofer to move it. Always carefully lift the
subwoofer and carry it to its new location.
© 2014 HARMAN International Industries, Inc. All rights reserved.
JBL is a trademark ofHARMAN International Industries, Incorporated, registered in the United States and/or other countries.
Features, specifications and appearance are subject to change without notice.
www.jbl.com
OPERATING THE SUBWOOFER

ÉLÉMENTS INCLUS
Votre nouveau caisson de graves actif JBL®comprend un transducteur
et un amplificateur intégré hautes performances qui fournissent des
performances en basses fréquences puissantes, dynamiques et précises
qui apportent de la vie à vos bandes son et musiques de film. Et avec
son filtre réglable, ses réglages de phase et sa marche/arrêt
automatique, il est également simple à brancher et à configurer.
Nous sommes persuadés que ce caisson de graves JBL vous
offrira chaque note de plaisir que vous vous attendez - et que
lorsque vous penserez à acheter un équipement audio supplémen-
taire pour votre domicile, voiture ou bureau, vous choisirez de
nouveau des produits JBL.
Ce guide de démarrage rapide contient toutes les informations dont
vous avez besoin pour configurer, brancher et régler votre nouveau
caisson de graves. Pour des informations plus détaillées, consultez
notre site Web : www.jbl.com.
Caisson de graves actif
MERCI D'AVOIR CHOISI CE PRODUIT JBL®
SUB 100P
MODE D'EMPLOI
4X

2
COMMANDES ET CONNEXIONS ARRIÈRE DU CAISSON DE GRAVES
1) Mode d'allumage :
Lorsque cette commande est sur la position Auto, le caisson de graves
se met en veille. Il s'allume automatiquement quand un signal audio est
détecté sur ses entrées, il se remet en veille lorsqu'aucun signal audio
n'est détecté pendant environ 10 minutes. Lorsque ce réglage est sur
On, le caisson de graves reste allumé jusqu'à ce que le Commutateur
marche/arrêt soit réglé sur Off.
2) DEL On/Standby :
Quand le commutateur d'alimentation est en position On, cette DEL
indique si le caisson de graves est allumé ou en veille.
• Quand la DEL est bleue, le caisson de graves est allumé.
• Quand la DEL est rouge, le caisson de graves est en veille.
3) Commutateur de phase :
Ce commutateur détermine si le déplacement en va-et-vient du
transducteur du caisson de graves se produit en phase avec les
enceintes principales. Si le caisson de graves devait être déphasé avec
les enceintes principales, les ondes sonores de celles-ci pourraient
partiellement étouffer les ondes sonores du caisson de graves, réduire les
performances des graves et l'impact sonore. Ce phénomène dépend en
partie du placement respectif de toutes les enceintes entre elles et par
rapport à la position d'écoute.
4) Commande de répartition :
Cette commande détermine la plus haute fréquence à laquelle le caisson
de graves reproduit les sons. Plus vous réglez haute la commande de
répartition, plus haute est la fréquence de fonctionnement du caisson de
graves et plus ses graves se «superposeront» à ceux de l'enceinte. Ce
réglage permet d'obtenir une transition en douceur des fréquences
basses entre le caisson de graves et les enceintes pour des pièces
différentes et divers emplacements de caissons de graves.
5) Volume:
Utilisez cette commande (niveau du caisson de graves) pour ajuster le
volume du caisson de graves. Tournez le bouton dans le sens horaire
pour augmenter le volume ; tournez le bouton dans le sens
trigonométrique pour diminuer le volume.
6) Caisson de graves (entrée LFE):
Connectez le caisson de graves à la sortie dédiée caisson de graves /
LFEd'un récepteur/processeur.
7) Commutateur d'alimentation :
Basculez ce commutateur en position « On » pour allumer le caisson de
graves. Lorsque vous quittez votre domicile, ou si vous n'utilisez pas le
caisson de graves pendant un certain temps, basculez ce commutateur
en position « Off » pour économiser l'énergie.
8) Entrée secteur:
Après avoir effectué et vérifié les branchements d'entrée du caisson de
graves, branchez le cordon secteur dans une prise électrique active et
directe pour le bon fonctionnement du caisson de graves.
NE BRANCHEZ PAS le cordon secteur sur des prises d'accessoires
présentes sur certains composants audio.
SUB 100P
POWER
MODE
ON PHASE
NORMAL
AUTO REVERSE
PWR BLUE: ON
RED: STANDBY
CROSSOVER
50Hz 150Hz MIN MAX
VOLUME
SUBWOOFER
INPUT
POWER
ON
OFF
POWER
INPUT

ON
OFF
POWER
SUB 100P
SUB 100P
3
www.jbl.com
Français
TV
1.
2.
3.
Récepteur / processeur
Récepteur / processeur
REMARQUE: ce câble caisson de graves / LFE n'est pas
inclus, mais peut être acheté chez un détaillant d'électronique.
• Veillez à tourner le réglage du filtre du caisson de graves
complètement dans le sens horaire pour utiliser ce type de
connexion. Ce type de réglage évite le filtre interne du caisson
de graves et utilise celui de votre récepteur ou processeur.
• Vérifiez les réglages du menu de votre processeur ou récepteur
et réglez la sélection du caisson de graves à On ou Oui.
Référez-vous au mode d'emploi de votre récepteur ou processeur
pour plus d'informations sur la disposition et la configuration des
enceintes.
• Nous recommandons de régler le filtre du caisson de graves à
80Hz pour des enceintes de taille moyenne, plus haut pour les
enceintes (satellites) plus petites et plus bas pour les enceintes
colonnes plus grandes.
REMARQUE: ce câble spécial caisson de graves / LFE
n'est pas inclus, mais peut être acheté chez un
détaillant d'électronique. Un câble RCA adaptateur en Y
peut également servir à réaliser ce type de connexion.
POSITIONNEMENT DU CAISSON DE GRAVES
BRANCHEMENT DU CAISSON DE GRAVES
Haut-parleur
avant gauche
Haut-parleur
central Haut-parleur
avant droit
SUBWOOFER
LFE OUT
Les performances d'un caisson de graves dépendent directement de sa position dans
la pièce d'écoute et de sa position physique par rapport aux autres enceintes du
système.
Bien qu'il soit en général vrai que nos oreilles n'entendent pas les sons directionnels
aux basses fréquences de fonctionnement des caissons de graves, lors de l'installation
d'un caisson de graves dans l'espace limité d'une pièce, les réflexions, les ondes
stationnaires et les absorptions produites dans la pièce influenceront fortement les
performances de tout système de caisson de graves. En conséquence, l'emplacement
spécifique du caisson de graves dans la pièce devient important pour la quantité et la
qualité des graves produits.
Par exemple, le placement d'un caisson de graves à côté d'une paroi augmente en
général la quantité de graves dans la pièce ; son placement dans un coin (1) maximise
en général la quantité de graves dans la pièce. Toutefois, le placement dans un coin
augmente également l'effet destructif des ondes stationnaires sur les performances
des graves. Cet effet peut varier en fonction de la position d'écoute, certaines positions
d'écoute peuvent produire de très bons résultats alors que d'autres produisent trop
(ou trop peu) de graves à certaines fréquences.
Dans beaucoup de pièces, le positionnement du caisson de graves le long du même
plan que les enceintes gauches et droites (2) peut produire la meilleure intégration
entre le son du caisson de graves et celui des enceintes gauches et droites. Dans
certaines pièces, les meilleures performances peuvent même être obtenues en plaçant
le caisson de graves derrière la position d'écoute (3).
Nous vous recommandons vivement d'expérimenter diverses positions avant de choisir
un emplacement final pour votre caisson de graves. Un moyen de déterminer le
meilleur emplacement pour le caisson de graves est de le placer temporairement dans
la position d'écoute et d'écouter une musique avec des graves forts. Déplacez-vous
en diverses positions de la pièce pendant que le système diffuse la musique (placez
vos oreilles où le caisson de graves devrait se trouver), et écoutez jusqu'à ce que vous
trouviez l'emplacement offrant les meilleures performances pour les graves. Position-
nez alors le caisson de graves à cet emplacement.
VERS UN RÉCEPTEUR OU UN PRÉAMPLIFICATEUR/PROCESSEUR AVEC SORTIES DE PRÉAMPLIFICATEUR
SUBWOOFER
INPUT
POWER
MODE
ON PHASE
NORMAL CROSSOVER VOLUME
SUBWOOFER
INPUT
AUTO arrière
PWR
BLUE: ON
RED: STANDBY
50Hz 150Hz MIN MAX
PREAMP
OUTPUT
SUBWOOFER
INPUT
POWER
INPUT
ON
OFF
POWER
POWER
MODE
ON PHASE
NORMAL CROSSOVER VOLUME
SUBWOOFER
INPUT
AUTO arrière
PWR
BLUE: ON
RED: STANDBY
50Hz 150Hz MIN MAX
POWER
INPUT
Enceinte
d'ambiance gauche Enceinte
d'ambiance droite
VERS UN RÉCEPTEUR OU UN PRÉAMPLIFICATEUR/PROCESSEUR AVEC UNE SORTIE FILTRÉE PASSE-BAS (LFE)
DÉDIÉE AU CAISSON DE GRAVES

HARMAN International Industries, Inc.
8500 Balboa Boulevard, Northridge, CA 91329 USA
ALLUMAGE ET EXTINCTION DU CAISSON DE GRAVES
Réglez le commutateur marche/arrêt du caisson de graves sur la
position On. Basculez ensuite le commutateur de mode d'alimentation
Power Mode en position Auto. Le caisson de graves s'allume automa-
tiquement quand il reçoit un signal audio, il se met en veille s'il ne reçoit
aucun signal non audio pendant environ 10 minutes. La DEL du caisson
de graves est bleue quand le caisson de graves est allumé et rouge
quand il est en veille.
Si vous n'utiliserez pas le caisson de graves pendant un certain temps,
par exemple si vous partez en vacances, basculez le commutateur
Power Switch sur la position Off.
RÉGLAGES DU CAISSON DE GRAVES : FILTRE
La commande de répartition règle le filtre de répartition passe-bas
intégré du caisson de graves de 50 Hz à 150 Hz. Plus vous réglez haute
la commande de répartition, plus haute est la fréquence de fonction-
nement du caisson de graves et plus ses graves se «superposeront» à
ceux de l'enceinte. Ce réglage permet d'obtenir une transition en
douceur des fréquences basses entre le caisson de graves et les
enceintes pour des pièces différentes et divers emplacements de
caissons de graves.
Pour régler la commande de répartition, écoutez la progressivité des
graves. Si les graves semblent trop forts à certaines fréquences, essayez
un réglage de la commande de répartition plus bas. Si les graves
semblent trop faibles à certaines fréquences, essayez un réglage de la
commande de répartition plus élevé.
RÉGLAGES DU CAISSON DE GRAVES : VOLUME
Utilisez la commande de volume pour ajuster le volume du caisson de
graves. Tournez le bouton dans le sens horaire pour augmenter le
volume du caisson de graves, tournez le bouton dans le sens trigonomé-
trique pour diminuer le volume. Une fois que vous avez équilibré le
volume du caisson de graves avec celui des autres enceintes de votre
système, vous ne devriez plus avoir à le modifier.
Remarques sur le réglage du volume du caisson de graves :
• Le réglage idéal du volume du caisson de graves pour la musique est
parfois trop fort pour les films, alors que le paramètre idéal pour les
films est trop atténué pour la musique. Lors du réglage du volume du
caisson de graves, écoutez de la musique et des films avec un fort
contenu de graves, puis trouvezun niveau de volume moyen qui
fonctionne dans les deux cas.
• Si votre caisson de graves semble toujours trop fort ou trop atténué,
vous pouvez devoir le déplacer. Le positionnement du caisson de
graves dans un coin aura tendance à augmenter son volume de
graves, alors que son éloignement des parois ou des coins aura
tendance à le diminuer.
RÉGLAGES DU CAISSON DE GRAVES : PHASE
Le commutateur Phase détermine si le déplacement en va-et-vient du
transducteur du caisson de graves se produit en phase avec les
enceintes. Si le caisson de graves devait être déphasé par rapport aux
enceintes, les ondes sonores de celles-ci pourraient partiellement
étouffer les ondes du caisson de graves, réduire les performances des
graves et l'impact sonore. Ce phénomène dépend en partie du
placement respectif de toutes les enceintes entre elles et par rapport aux
auditeurs.
Bien que dans la plupart des cas vous devez laisser le commutateur
Phase en position «Normal», il n'y a pas de bon réglage pour le
commutateur de phase. Quand le caisson de graves est correctement
en phase avec les enceintes, le son est plus clair et a un impact
maximum, et les sons percussifs comme ceux des percussions, du
piano et des cordes pincées sembleront plus réalistes. La meilleure
manière de régler le commutateur Phase est d'écouter une musique que
vous connaissez bien et de le basculer dans la position qui donne aux
percussions et aux autres sons percussifs un impact maximal.
UTILISATION DES POINTES POUR TAPIS FOURNIES
Quatre pointes en métal sont fournies et destinées au placement du
caisson de graves sur une surface recouverte de moquette. N'utilisez
pas ces pointes si le caisson de graves se trouve sur une surface sans
moquette.
Insertion des pointes:
1. Posez doucement le caisson de graves sur son côté (pas sur sa
façade ou son dos) sur une surface douce et non abrasive.
2. Vissez chaque pointe dans l'insert fileté de chaque pied. Vérifiez que
les quatre pointes sont vissées complètement pour la stabilité.
Remarque : ne faites JAMAIS glisser le caisson de graves pour le
déplacer. Soulevez toujours le caisson de graves avec précaution et
transportez-le à son nouvel emplacement.
© 2014 HARMAN International Industries, Inc. Tous droits réservés.
JBL est une marque commerciale de HARMAN International Industries, Incorporated, déposée aux États-Unis et dans d’autres pays.
Les caractéristiques, les spécifications et l'aspect sont susceptibles d'être modifiés sans préavis.
www.jbl.com
UTILISATION DU CAISSON DE GRAVES

ELEMENTOS INCLUIDOS
Su nuevo subwoofer alimentado JBL®dispone de un transductor de alto
rendimiento y un amplificador integrado que proporcionan el rendimiento
potente, dinámico y preciso en bajas frecuencias que da vida a la banda
sonora de sus películas y su música. Además, gracias a sus controles de
frecuencia de corte y fase, y su encendido y apagado automático, es
fácil de conectar y configurar.
Confiamos en que este subwoofer JBL le proporcione totas las
notas de diversión que espera y que, cuando piense en comprar
otros equipos de audio, para su hogar, su vehículo o su oficina, elija
una vez más los productos JBL.
Esta guía de inicio rápido contiene toda la información que necesita
para montar, conectar y ajustar su nuevo subwoofer. Para obtener
información más detallada, visite nuestro sitio web en:
www.jbl.com.
Subwoofer alimentado
GRACIAS POR ELEGIR ESTE PRODUCTO JBL®
SUB 100P
MANUAL DEL PROPIETARIO
4X

2
CONTROLES Y CONEXIÓN DEL PANEL POSTERIOR DEL SUBWOOFER
1) Power Mode (Modo de alimentación):
Si se coloca en posición Auto (Automático), el subwoofer se pone en
modo de espera. Cuando detecte una señal de audio, se encenderá
automáticamente, y volverá al modo de espera cuando no se haya
detectado ninguna señal de audio durante unos 10 minutos. Configurar
este control en On (Encendido) mantiene el subwoofer encendido hasta
que el interruptor de alimentación se pone en posición Off (Apagado).
2) LED On/Standby:
Cuando el conmutador de alimentación está en la posición On
(Encendido), este LED indica si el subwoofer está encendido o en espera.
• Si el LED brilla de color azul, el subwoofer está encendido.
• Si el LED brilla de color rojo, el subwoofer está en modo de espera.
3) Conmutador Phase (Fase):
Este conmutador determina si el accionador de tipo pistón se mueve
hacia dentro y hacia fuera en fase con los altavoces. Si el subwoofer
funciona fuera de fase con los altavoces principales, es posible que las
ondas sonoras de los altavoces principales cancelen parcialmente las
ondas sonoras de los subwoofers, lo cual reduce el rendimiento de bajos
y el impacto sonoro. Este fenómeno depende, en parte, de la colocación
relativa de todos los altavoces entre sí y respecto de la posición de
escucha en la sala.
4) Control Crossover (Frecuencia de corte):
Este control determina la frecuencia máxima a la cual el subwoofer
reproduce sonidos. Cuanto más elevada sea la consigna del control
Crossover (Frecuencia de corte), mayor será la frecuencia a la cual
funcionará el subwoofer y mayor será la parte de los bajos que se
solapará con los altavoces. Este ajuste ayuda a lograr una transición
suave de las frecuencias de bajos entre el subwoofer y los altavoces en
distintas salas y con distintas ubicaciones de subwoofer.
5) Volume (Volumen):
Utilice este control para ajustar el volumen del subwoofer. Gire la perilla hacia la
derecha para aumentar el volumen y hacia la izquierda para reducirlo.
6) Subwoofer (entrada LFE):
Conecte el subwoofer a la salida dedicada de subwoofer/LFE de un
receptor/procesador.
7) Conmutador Power (Encendido/apagado):
Ponga este conmutador en la posición On (Encendido) para encender el
subwoofer. Si va a estar fuera de su casa o no va a utilizar el subwoofer durante un
periodo largo de tiempo, ponga este conmutador en la posición Off (Apagado) para
ahorrar energía.
8) Entrada de alimentación:
Después de realizar y comprobar la conexión de entrada del subwoofer, enchufe el
cable de alimentación a una toma de corriente activa y sin interruptor para que el
subwoofer funcione correctamente.
NO conecte este cable de alimentación a las tomas accesorias disponibles en
algunos componentes de audio.
SUB 100P
POWER MODE
(Modo de
alimentación)
ON
PHASE
(Fase)
NORMAL
AUTO
PWR AZUL: ON
ROJO: EN ESPERA
50 Hz 150 Hz MÍN MÁX
ENTRADA DE
SUBWOOFER
ALIMENTACIÓN
ON
Apagado
ENTRADA DE
ALIMENTACIÓN
CROSSOVER
(Frecuencia de corte) VOLUME
(Volumen)
REVERSE
(Inverso)

ON
Apagado
ALIMENTACIÓN
SUB 100P
SUB 100P
3
www.jbl.com
Español
TV
1.
2.
3.
Receptor/procesador
Receptor/procesador
NOTA: Este cable de subwoofer/LFE no está incluido
pero se puede adquirir en una tienda de electrónica.
• Asegúrese de girar el control Crossover (Frecuencia de corte)
totalmente hacia la derecha al utilizar este tipo de conexión.
Este tipo de ajuste omite el limitador de frecuencias interno
del subwoofer y utiliza el de su receptor o procesador.
• Consulte la configuración en el menú del receptor o
procesador y configure la selección de subwoofer en On
(Activado) o Yes (Sí).
Consulte el manual del propietario del receptor o procesador
para obtener más información sobre el montaje y la
configuración de los altavoces.
• Recomendamos ajustar la frecuencia de corte del subwoofer
a 80Hz para altavoces de tamaño mediano, más elevada
para altavoces más pequeños (satélites) y más baja para
altavoces de suelo.
NOTA: Este cable especial de subwoofer/LFE no está
incluido pero se puede adquirir en una tienda de
electrónica. También se puede usar un cable adaptador
RCA Y para realizar este tipo de conexión.
COLOCACIÓN DEL SUBWOOFER
CONEXIÓN DEL SUBWOOFER
Altavoz frontal
izquierdo
Altavoz
central
Altavoz frontal
derecho
SALIDA LFE DEL
SUBWOOFER
A UN RECEPTOR O PREAMPLIFICADOR/PROCESADOR CON UNA SALIDA DE SUBWOOFER DEDICADA CON FILTRO PASA BAJOS (LFE)
El rendimiento de un subwoofer está relacionado directamente con su colocación en la
sala de escucha y su posición relativa respecto de los demás altavoces del sistema.
Si bien es cierto que, en general, nuestros oídos no oyen los sonidos direccionales a
las frecuencias bajas a las que funcionan los subwoofers, al instalar un subwoofer
dentro de los confines limitados de una sala, las reflexiones, las ondas estacionarias y
las absorciones que se generan en la sala influyen mucho en el rendimiento de
cualquier sistema de subwoofer. Como resultado, la ubicación específica del
subwoofer en la sala se vuelve más importante cuanta mayor calidad de bajos se deba
generar.
Por ejemplo, por lo general, colocar el subwoofer junto a una pared aumenta la
cantidad de bajos en la sala. Colocarlo en una esquina (1), por lo general, maximiza la
cantidad de bajos en la sala. No obstante, la colocación en la esquina también puede
aumentar el efecto destructivo de las ondas estacionarias sobre el rendimiento de
bajos. Este efecto puede variar según la posición de escucha. Algunas posiciones de
escucha pueden dar muy buenos resultados y otras tener demasiados o demasiado
pocos bajos a determinadas frecuencias.
En muchas habitaciones, colocar el subwoofer en el mismo plano que los altavoces
izquierdo y derecho (2) puede producir la mejor integración entre el sonido del
subwoofer y el de los altavoces izquierdo y derecho. En algunas habitaciones, el mejor
rendimiento puede incluso resultar de colocar el subwoofer detrás de la posición de
audición (3).
Recomendamos encarecidamente que experimente con la colocación antes de elegir
la ubicación definitiva del subwoofer. Un buena manera de determinar la mejor
ubicación del subwoofer es colocarlo temporalmente en la posición de audición y
reproducir música con un contenido fuerte de bajos. Muévase por varias ubicaciones
de la habitación mientras el sistema suena (colocando el oído donde se colocaría el
subwoofer) y escuche hasta que encuentre la ubicación donde en rendimiento de
bajos sea el mejor. Coloque el subwoofer en esa ubicación.
A UN RECEPTOR O PREAMPLIFICADOR/PROCESADOR CON SALIDAS DE PREAMPLIFICADOR
ENTRADA DE
SUBWOOFER
POWER MODE
(Modo de
alimentación) ON PHASE (Fase)
NORMAL
ENTRADA DE
SUBWOOFER
AUTO
PWR
AZUL: ON
ROJO: EN ESPERA
50 Hz 150 Hz MÍN MÁX
SALIDA DE
PREAMPLIFICADOR
ENTRADA DE
SUBWOOFER
ENTRADA DE
ALIMENTACIÓN
ON
Apagado
ALIMENTACIÓN
POWER MODE
(Modo de
alimentación)
ON PHASE (Fase)
NORMAL VOLUME (Volumen)
ENTRADA DE
SUBWOOFER
AUTO
PWR
AZUL: ON
ROJO: EN ESPERA
50 Hz 150 Hz MÍN MÁX
ENTRADA DE
ALIMENTACIÓN
Altavoz izquierdo
envolvente
Altavoz derecho
envolvente
CROSSOVER
(Frecuencia de corte) VOLUME (Volumen)
REVERSE
(Inverso)
CROSSOVER
(Frecuencia de corte)
REVERSE
(Inverso)

HARMAN International Industries, Inc.
8500 Balboa Boulevard, Northridge, CA 91329 USA
ENCENDIDO Y APAGADO DEL SUBWOOFER
Ponga el interruptor de alimentación del subwoofer en la posición On
(Encendido). A continuación, ponga el interruptor Power Mode (Modo de
alimentación) del subwoofer en la posición Auto (Automático). El
subwoofer se encenderá automáticamente cuando reciba una señal de
audio y se pondrá en modo de espera después de no recibir ninguna
señal de audio durante unos 10 minutos. El LED del subwoofer brillará
de color azul cuando el subwoofer esté encendido y brillará de color rojo
cuando esté en espera.
Si no va a utilizar el subwoofer durante un periodo largo de tiempo (por
ejemplo si se va de vacaciones), ponga el interruptor de alimentación en
la posición Off (Apagado).
AJUSTES DEL SUBWOOFER: CROSSOVER (Frecuencia de corte)
El control Crossover (Frecuencia de corte) ajusta la frecuencia de corte
del filtro pasabajos integrado del subwoofer entre 50Hz y 150Hz.
Cuanto más elevada sea la consigna del control Crossover (Frecuencia
de corte), mayor será la frecuencia a la cual funcionará el subwoofer y
mayor será la parte de los bajos que se solapará con los altavoces. Este
ajuste ayuda a lograr una transición suave de las frecuencias de bajos
entre el subwoofer y los altavoces en distintas salas y con distintas
ubicaciones de subwoofer.
Para ajustar el control Crossover (Frecuencia de corte), escuche cuán
suave es la transición de bajos. Si parece que son demasiado intensos a
ciertas frecuencias, pruebe con un ajuste de Crossover (Frecuencia de
corte) más bajo. Si parece que son demasiado débiles a ciertas
frecuencias, pruebe con un ajuste de Crossover (Frecuencia de corte)
más alto.
AJUSTES DEL SUBWOOFER: VOLUME (Volumen)
Utilice el control de volumen para ajustar el volumen del subwoofer. Gire
la perilla hacia la derecha para aumentar el volumen del subwoofer y
hacia la izquierda para reducirlo. Una vez que el volumen del subwoofer
esté equilibrado con el de los demás altavoces del sistema, no vuelva a
cambiar el ajuste del volumen.
Notas sobre el ajuste del volumen del subwoofer:
• En ocasiones, la configuración ideal del volumen del subwoofer para
música es demasiado alta para películas y la ideal para las películas es
demasiado débil para la música. Al ajustar el volumen del subwoofer,
escuche música y películas con mucho contenido de bajos y busque
un nivel intermedio de volumen que funcione para ambas cosas.
• Si parece que el subwoofer sea siempre demasiado fuerte o
demasiado débil, tal vez deba colocarlo en otra parte. La colocación
del subwoofer en una esquina siempre tiende a aumentar su salida de
bajos, y colocarlo lejos de paredes y esquinas tiende a reducirla.
AJUSTES DEL SUBWOOFER: PHASE (Fase)
El conmutador Phase (Fase) del subwoofer determina si el accionador
de tipo pistón se mueve hacia dentro y hacia fuera en fase con los
altavoces. Si el subwoofer funciona fuera de fase con los altavoces, es
posible que las ondas sonoras de los altavoces cancelen parcialmente
las ondas sonoras de los subwoofers, lo cual reduce el rendimiento de
bajos y el impacto sonoro. Este fenómeno depende, en parte, de la
colocación relativa de todos los altavoces y de los oyentes en la sala.
Aunque en la mayoría de los casos el conmutador Phase (Fase) se
debería poder dejar en la posición Normal, no hay un ajuste absoluta-
mente correcto para este conmutador. Si el subwoofer está ajustado
correctamente en fase con los altavoces, el sonido será más nítido y
tendrá el máximo impacto, y los sonidos percusivos, como las baterías,
el piano o las cuerdas pulsadas serán más reales. La mejor forma de
establecer el conmutador de fase es escuchar música con la que esté
familiarizado y ajustar el conmutador de tal modo que el sonido de la
batería y otros sonidos percusivos tengan el máximo impacto.
USO DE LAS PATAS PARA ALFOMBRA
Se suministran cuatro patas metálicas para usarlas para colocar el
subwoofer sobre una superficie alfombrada. No las utilice si va a colocar
el subwoofer sobre superficies no alfombradas.
Para insertar las patas:
1. Tumbe el subwoofer con cuidado sobre un costado (no la parte
delantera ni la trasera) sobre una superficie suave y no abrasiva.
2. Atornille cada pata en el orificio roscado de cada pie. Asegúrese de
que las cuatro patas estén totalmente atornilladas para garantizar la
estabilidad.
Nota: NO ARRASTRE NUNCA el subwoofer para moverlo. Levante
siempre el subwoofer con cuidado y llévelo hasta su nueva ubicación.
© 2014 HARMAN International Industries, Inc. Todos los derechos reservados.
JBL es una marca comercial de HARMAN International Industries, Incorporated, registrada en los Estados unidos u otros países.
Las funciones, las especificaciones y el diseño del producto están sujetos a cambios sin previo aviso.
www.jbl.com
UTILIZACIÓN DEL SUBWOOFER

IM LIEFERUMFANG ENTHALTENE KOMPONENTEN
Der neue Subwoofer von JBL®verfügt über einen leistungsstarken
Signalumwandler und einen integrierten Verstärker, die kraftvollen,
dynamischen und präzisen Sound erzeugen, mit dem Deine Filme und
Songs noch realistischer klingen werden. Mit seinen anpassbaren
Klangreglern und dem automatischen Ein-/Aus-Schalter kann er zugleich
ganz einfach angeschlossen und richtig eingestellt werden.
Wir sind sehr zuversichtlich, dass Dein neuer JBL-Subwoofer alle Deine
Erwartungen erfüllen wird - und dass Du Dich daher auch bei künftigen
Käufen von weiteren Audiogeräten für Dein Zuhause, Auto oder Büro
wieder für JBL-Produkte entscheiden wirst.
In dieser Kurzanleitung sind alle Angaben enthalten, die Du benötigst, um
Deinen neuen Subwoofer anzuschließen, einzurichten und richtig einzustel-
len. Weitere Informationen findest Du zudem auf unserer Internetseite:
www.jbl.com.
Leistungsstarker Subwoofer
VIELEN DANK DAFÜR, DASS DU DICH FÜR DIESES JBL®-PRODUKT ENTSCHIEDEN HAST!
SUB 100P
BEDIENUNGSANLEITUNG
4X

2
BEDIENELEMENTE UND ANSCHLÜSSE AUF DER RÜCKSEITE DES SUBWOOFERS
1)Betriebsmodus:
In der 'Auto'-Position befindet sich der Subwoofer im
Betriebsbereitschaftsmodus. Er schaltet sich automatisch ein sobald ein
Audiosignal entdeckt wird und kehrt zurück in den
Betriebsbereitschaftsmodus sobald ca. 10 Minuten lang kein Audiosignal
feststellbar ist. Wenn dieser Schalter auf 'Ein' ('On') geschaltet wird, bleibt
der Subwoofer eingeschaltet und betriebsbereit bis auf 'Aus' ('Off')
umgeschaltet wird.
2)LED-Anzeige: Ein/Betriebsbereitschaft:
Wen der Schalter für den Betriebsmodus auf 'On' geschaltet ist, zeigt
diese LED-Anzeige an, ob der Subwoofer eingeschaltet ist oder sich im
Betriebsbereitschaftsmodus befindet.
• Wenn die LED-Anzeige blau leuchtet, ist der Subwoofer eingeschaltet.
• Wenn die LED-Anzeige rot leuchtet, befindet sich der Subwoofer im
Betriebsbereitschaftsmodus (Stand-by).
3)Phasenschalter:
Dieser Schalter legt fest, ob die Bewegung des Signalumwandlers des
Subwoofers sich phasengleich mit den Lautsprechern in der Soundbar
nach innen und außen überträgt. Wenn der Subwoofer die
Hauptlautsprecher phasenverschoben wiedergibt, könnten die
Schallwellen der Hauptlautsprecher einen Teil der Schallwellen des
Subwoofers aufheben und so die Bassleistung und die akustische
Wirkung verringern. Dies hängt teilweise von der Positionierung alle
Lautsprecher im Verhältnis zu der Hörstelle sowie zu den anderen im
Raum aufgestellten Lautsprechern.
4)Crossover-Steuerung
Mit diesem Knopf wird die höchste Frequenz festgelegt, bei welcher der
Subwoofer Klänge wiedergibt. Je höher die Einstellung desto höher die
Frequenz mit welcher der Subwoofer betrieben wird und desto mehr
"überlappt" sich sein Bass mit dem der Lautsprecher. Mit dieser
Einstellung kann ein reibungsloser Übergang der Bassfrequenzen
zwischen dem Subwoofer und der Lautsprecher für eine Vielzahl
verschiedener Räume und Subwoofer-Aufstellungen erreicht werden.
5)Lautstärke:
Mit diesem Knopf kannst Du die Lautstärke des Subwoofers steuern.
Drehe ihn nach rechts, um die Lautstärke zu erhöhen - und nach links, um
sie zu reduzieren.
6)Subwoofer (LFE-Anschluss):
Schließe den Subwoofer an den speziellen LFE-Anschluss eines
Receivers/Prozessors an.
7)Betriebsmodus-Schalter:
Schalte diesen Schalter auf 'On', um den Subwoofer einzuschalten. Wenn
Du mal länger nicht zu Hause bist oder den Subwoofer länger nicht
nutzen möchtest, schalte diesen Schalter auf 'Off', um Energie zu sparen.
8)Netzanschluss:
Nachdem Du den Eingangsanschluss des Subwoofers überprüft hast,
schließe das Netzkabel an eine aktive Stromsteckdose, um den
Subwoofer mit Strom zu versorgen.
Schließe das Netzabel NICHT an Zubehöranschlüsse an, die an einigen
Audiokomponenten zu finden sind.
SUB 100P
BETRIEBSMODUS
EIN
PHASE
NORMAL
AUTO RÜCKWÄRTS
BETRIEB
BLAU: EIN
ROT: STANDBY
CROSSOVER
50Hz 150Hz MIN MAX
VOLUME
SUBWOOFER-
EINGANG
STROMVERSORGUNG
EIN
AUS
NETZANSCHLUSS

EIN
AUS
STROMVERSORGUNG
SUB 100P
SUB 100P
3
www.jbl.com
Deutsch
TV
1.
2.
3.
Receiver/Prozessor
Receiver/Prozessor
HINWEIS: Dieses Subwoofer-/LFE-Kabel ist nicht im
Lieferumfang enthalten, kann jedoch in
Elektronikgeschäften gekauft werden.
• Achte darauf, dass bei dieser Anschlussart der Crossover-Knopf auf dem
Subwoofer vollständig nach rechts gedreht ist. Bei dieser Anschlussart wird
die im Subwoofer integrierte Crossover-Komponente umgangen und
stattdessen wird die Crossover-Funktion des Receivers/Prozessors verwendet.
• Überprüfe die Menüeinstellungen Deines Receivers bzw. Prozessors und
schalte dort die Subwoofer-Option auf ‘On’ ('Ein') oder ‘Ja’ ('Yes').
Weitere Informationen zur richtigen Einstellung und Konfigurierung des
Lautsprechers findest Du in der Bedienungsanleitung Deines Receivers bzw.
Prozessors.
• Wir empfehlen, Crossover am Subwoofer bei
mittelgroßen Lautsprechern auf 80Hz zu stellen - und
auf höher für kleinere Lautsprecher
(Satelliten-Lautsprecher) bzw. auf niedriger für
größere Standlautsprecher.
HINWEIS: Dieses spezielle Subwoofer-/LFE-Kabel ist
nicht im Lieferumfang enthalten, kann jedoch in
Elektronikgeschäften gekauft werden. Für diese
Anschlussart kann auch ein RCA Y-Adapterkabel
verwendet werden.
AUFSTELLEN DES SUBWOOFERS
ANSCHLIESSEN DES SUBWOOFERS
Lautsprecher
vorne links
Center-
Lautsprecher
Lautsprecher
vorne rechts
SUBWOOFER-
LFE-AUSGANG
AN EINEN RECEIVER ODER VORVERSTÄRKER/PROZESSOR MIT EINEM TIEFPASS-FILTER-AUSGANG AM SUBWOOFER (LFE)
Die Leistung eines Subwoofers ist direkt mit seiner Aufstellung im Raum und seiner
physikalischen Position in Bezug auf die anderen Lautsprecher im System verbunden.
Es stimmt, dass unsere Ohren keine gerichteten Töne mit den niedrigen Frequenzen hören,
bei denen Subwoofer betrieben werden. Beim Aufstellen eines Subwoofers innerhalb der
engen Grenzen eines Raums beeinflussen aber die Reflektionen, die stehenden Wellen und
Absorptionen, die im Raum erzeugt werden, die Leistung jedes Subwoofersystems erheblich.
Daher ist der konkrete Ort des Subwoofers im Raum für die Menge und die Qualität des
produzierten Basses wichtig.
Wenn der Subwoofer beispielsweise neben eine Wand aufgestellt wird, erhöht das in der
Regel die Menge des Bass im Raum - und wenn er in eine Ecke aufgestellt wird (1), erhöht
sich die Bassmenge im Raum noch weiter bis auf das Maximum. Eine Aufstellung in der Ecke
kann aber den negativen Effekt der stehenden Wellen auf die Bassleistung erhöhen. Dieser
Effekt kann sich je nach Position des Hörers unterscheiden – einige Positionen können zu
sehr guten Ergebnissen führen, während andere zu viel (oder zu wenig) Bass bei bestimmten
Frequenzen ergeben können.
In vielen Räumen kann die Aufstellung des Subwoofers in derselben Ebene wie die linken und
rechten Lautsprecher (2) zur optimalen Integration zwischen dem Klang des Subwoofers und
der linken und rechten Lautsprecher führen. In manchen Räumen könnte die beste Leistung
sogar dadurch erreicht werden, dass der Subwoofer hinter den Zuhörer gestellt wird (3).
Wir empfehlen, verschiedene Positionierungen auszuprobieren bevor Du Dich für den
endgültigen Standort für den Subwoofer entscheidest. Eine Möglichkeit, den besten Ort für
den Subwoofer festzustellen, ist es, ihn vorübergehend an der Hörposition aufzustellen und
Musik mit starkem Bassgehalt wiederzugeben. Bewege Dich an verschiedene Stellen im
Raum, während das System die Musik wiedergibt (und gehe mit den Ohren dorthin, wo der
Subwoofer stehen würde), und höre zu, bis Du den Ort findest, an dem die Bassleistung am
besten ist. Stelle den Subwoofer an diesem Ort auf.
AN EINEN RECEIVER BZW. VORVERSTÄRKER/PROZESSOR OHNE VORVERSTÄRKER-AUSGÄNGEN
SUBWOOFER-
EINGANG
BETRIEBSMODUS
EIN
PHASE
NORMAL
CROSSOVER VOLUME
SUBWOOFER-
EINGANG
AUTO RÜCKWÄRTS
BETRIEB
BLAU: EIN
ROT: STANDBY
50Hz 150Hz MIN MAX
VORVERSTÄRKER-
AUSGANG
SUBWOOFER-
EINGANG
NETZANSCHLUSS
EIN
AUS
POWER
BETRIEBSMODUS
EIN
PHASE
NORMAL
CROSSOVER VOLUME
SUBWOOFER-
EINGANG
AUTO RÜCKWÄRTS
BETRIEB
BLAU: EIN
ROT: STANDBY
50Hz 150Hz MIN MAX
NETZAN-
SCHLUSS
Linker
Surround-Lautsprecher
Rechter
Surround-Lautsprecher

HARMAN International Industries, Inc.
8500 Balboa Boulevard, Northridge, CA 91329 USA
EIN- UND AUSSCHALTEN DES SUBWOOFERS
Stelle den Ein-/Aus-Schalter des Subwoofers auf 'On' ('Ein'). Stelle den
Ein-/Aus-Schalter des Subwoofers nun auf 'Auto'. Der Subwoofer
schaltet sich automatisch ein sobald er ein Audiosignal empfängt, und
schaltet in den Betriebsbereitschaftsmodus wenn er ca. 10 Minuten lang
kein Audiosignal mehr erhalten hat. Die LED-Anzeige des Subwoofers
leuchtet blau wenn er eingeschaltet ist - und rot wenn er sich im
Betriebsbereitschaftsmodus befindet.
Wenn Du den Subwoofer mal für eine längere Zeit nicht benutzen wirst -
z.B. wenn Du in Urlaub fährst - schalte den Stromversorgungsschalter
auf 'Off'.
ANPASSUNGEN DES SUBWOOFERS: CROSSOVER
Mit dem Frequenzweichenregler ('Crossover') des Subwoofers wird der
integrierte Frequenzweichen-Tiefpassfilter des Subwoofers auf zwischen
50Hz und 150Hz eingestellt. Je höher die Einstellung desto höher die
Frequenz mit welcher der Subwoofer betrieben wird und desto mehr
"überlappt" sich sein Bass mit dem der Lautsprecher. Mit dieser
Einstellung kann ein reibungsloser Übergang der Bassfrequenzen
zwischen dem Subwoofer und der Lautsprecher für eine Vielzahl
verschiedener Räume und Subwoofer-Aufstellungen erreicht werden.
Um den Frequenzweichenregler einzustellen, höre auf den Bass. Wenn
der Bass bei bestimmten Frequenzen zu stark ist, versuche eine
niedrigere Einstellung des Frequenzweichenreglers. Wenn der Bass bei
bestimmten Frequenzen zu schwach ist, versuche eine höhere
Einstellung des Frequenzweichenreglers.
ANPASSUNGEN DES SUBWOOFERS: Lautstärke
Mit dem Lautstärke-Knopf kannst Du die Lautstärke des Subwoofers
steuern. Drehe ihn nach rechts, um die Lautstärke zu erhöhen - und
nach links, um sie zu reduzieren. Sobald Du die Lautstärke des
Subwoofers mit der Lautstärke anderer Lautsprecher in Deinem System
ausbalanciert hast, brauchst Du die Lautstärkeeinstellung in der Regel
nicht mehr zu ändern.
Hinweise zum Einrichten der Subwoofer-Lautstärke:
• Mitunter ist die ideale Subwoofer-Lautstärke für Musik zu laut bei
Filmen; umgekehrt verhält es sich genauso. Zum Einrichten der
Subwoofer-Lautstärke sollten sowohl Musik als auch Filme mit
starken Bässen dienen, um so eine 'mittlere Lautstärke' für beides zu
ermitteln.
• Scheint der Subwoofer immer zu laut oder zu leise zu sein, versuche,
ihn an einer anderen Stelle aufzustellen. Bei einer Eckposition sind die
Bässe des Subwoofers meist stärker. Bei einer Aufstellung im freien
Raum, weiter entfernt von Ecken und Wänden, sind die Bässe
schwächer.
ANPASSUNGEN DES SUBWOOFERS: PHASE
Der Phaseneinstellungsschalter legt fest, ob die Bewegungen des
Subwoofer-Lautsprechers phasengleich mit den Lautsprechern in der
Soundbar nach innen und außen übertragen werden. Wenn der
Subwoofer die Lautsprecher phasenverschoben wiedergibt, könnten die
Schallwellen der Lautsprecher einen Teil der Schallwellen des
Subwoofers aufheben und so die Bassleistung und die akustische
Wirkung verringern. Dies hängt teilweise von der Positionierung aller
Lautsprecher im Verhältnis zum Zuhörer sowie zu den anderen im Raum
aufgestellten Lautsprechern ab.
Für den Phasenschalter ist meist die Option 'Normal' ideal - es gibt dafür
jedoch keine wirklich immer und allgemein gültige Regel. Wenn der
Subwoofer richtig an die Lautsprecher konfiguriert ist, ist der Klang klarer
und leistungsstärker - und kräftige Klänge wie Schlagzeuge, Pianos und
Zupfsaiten werden realistischer klingen. Die beste Möglichkeit, den
Phasenschalter einzustellen, ist Musik anzuhören, mit der Du vertraut
bist, und den Schalter so einzustellen, dass Schlagzeug und ähnliche
Töne wirkungsvoller klingen.
VERWENDUNG DER MITGELIEFERTEN TEPPICHSTIFTE
Im Lieferumfang sind vier Stifte aus Metall enthalten, die verwendet
werden können wenn der Subwoofer auf einen Teppichboden aufgestellt
wird. Für andere Oberflächen sollten diese Stifte nicht verwndet werden.
So werden die Stifte eingesetzt:
1. Lege den Subwoofer auf einer weichen, nicht kratzenden Oberfläche
vorsichtig auf die Seite (nicht auf die Vorder- oder Rückseite).
2. Schraube alle Stifte in die dafür vorgesehenen Stellen an den
Standfüßen rein. Achte darauf, dass alle vier Stifte vollständig
eingeschraubt sind.
Hinweis: Ziehe den Subwoffer NIEMALS, um ihn zu bewegen. Hebe ihn
immer vorsichtig hoch, um ihn zu einem anderen Ort zu transportieren.
© 2014 HARMAN International Industries, Inc. Alle Rechte vorbehalten.
JBL ist ein Warenzeichen von HARMAN International Industries, Incorporated, registriert in den Vereinigten Staaten und/oder
anderen Ländern.
Änderungen an Merkmalen, Spezifikationen und Aussehen können ohne vorherige Ankündigung erfolgen.
www.jbl.com
BEDIENEN DES SUBWOOFERS

ARTICOLI INCLUSI
Il nuovo subwoofer alimentato JBL®comprende un trasduttore ad alte
prestazioni e un amplificatore integrato che offrono le prestazioni a bassa
frequenza potenti, dinamiche e accurate che danno vita alle colonne
sonore dei vostri film e alla vostra musica. E con il crossover regolabile,
i controlli di fase e l'accensione/spegnimento automatici, è anche
semplice da collegare e configurare.
Siamo convinti che questo subwoofer JBL offrirà tutto il
divertimento che vi aspettate e che al momento di acquistare altre
apparecchiature audio per la vostra casa, l'automobile o l'ufficio,
sceglierete di nuovo i prodotti JBL.
Questa guida di avvio rapido contiene tutte le informazioni che vi
servono per configurare, collegare e regolare il vostro nuovo
subwoofer. Per informazioni più dettagliate, visitate il nostro sito
web: www.jbl.com.
Subwoofer alimentato
GRAZIE PER AVER SCELTO QUESTO PRODOTTO JBL®
SUB 100P
MANUALE UTENTE
4X

2
CONTROLLI E CONNESSIONE DEL PANNELLO POSTERIORE SUBWOOFER
1)Modalità di alimentazione:
Quando lo si commuta sulla posizione 'Auto', il subwoofer sarà in
modalità Standby. Si accenderà automaticamente quando viene rilevato
un segnale audio e tornerà in modalità Standby quando non viene rilevato
un segnale audio per circa 10 minuti. Se si imposta questo interruttore su
'On', si mantiene il subwoofer alimentato fino a quando si commuta
l'interruttore di alimentazione su 'Off'.
2)LED Acceso/Standby:
Quando l'interruttore di alimentazione si trova nella posizione 'On', questo
LED indica se il subwoofer si trova in modalità Acceso o Standby.
• Quando il LED lampeggia in blu, il subwoofer è acceso.
• Quando il LED lampeggia in rosso, il subwoofer è in modalità Standby.
3)Interruttore di fase:
questo interruttore determina se l'azione a pistone del trasduttore si
muove verso dentro e fuori, in fase con i diffusori principali. Se il
subwoofer deve funzionare fuori fase con i diffusori principali, le onde
sonore dai diffusori principali possono annullare alcune delle onde sonore
provenienti dal subwoofer, riducendo le prestazioni dei bassi e l'impatto
sonoro. Questo fenomeno dipende in parte dalla collocazione di tutti i
diffusori rispetto alla posizione di ascolto e fra di loro nella stanza.
4)Controllo del crossover:
questo controllo determina la frequenza massima a cui il subwoofer
riproduce i suoni. Maggiore è l'impostazione del controllo di crossover,
più elevata sarà la frequenza del subwoofer e maggiore sarà la sua
sovrapposizione dei bassi rispetto ai diffusori. Questa regolazione
consente di ottenere una transizione uniforme delle frequenze dei bassi tra
il subwoofer e i diffusori per una varietà di ambienti diversi e posizioni del
subwoofer.
5)Volume:
utilizzare questo controllo per regolare il volume del subwoofer. Girare la
manopola in senso orario per aumentare il volume; girare la manopola in
senso antiorario per diminuire il volume.
6)Subwoofer (ingresso LFE):
collegare il subwoofer all'uscita del subwoofer/LFE dedicata di un
ricevitore/processore.
7)Interruttore di alimentazione:
impostare questo interruttore sulla posizione 'On' per accendere il
subwoofer. Se si pensa di stare fuori casa o non usare il subwoofer per
un lungo periodo di tempo, impostare questo interruttore sulla posizione
'Off' per risparmiare energia.
8)Ingresso alimentazione:
dopo aver realizzato e verificato la connessione di ingresso del subwoofer,
inserire il cavo di alimentazione in una presa elettrica attiva e non
commutata per il corretto funzionamento del subwoofer.
NON inserire il cavo di alimentazione nelle prese accessorie presenti su
alcuni componenti audio.
SUB 100P
MODALITÀ
ALIMENTAZIONE
ACCESO
FASE
NORMALE
AUTO INVERSO
PWR (ALIM.)
BLU: ACCESO
RED: STANDBY (ROSSO: STANDBY)
CROSSOVER
50Hz 150Hz MIN MAX
VOLUME
INGRESSO
SUBWOOFER
ALIMENTAZIONE
ACCESO
SPENTO
INGRESSO
ALIMENTAZIONE
