JCM Technologies BOX-DCS User manual

BOX-DCS

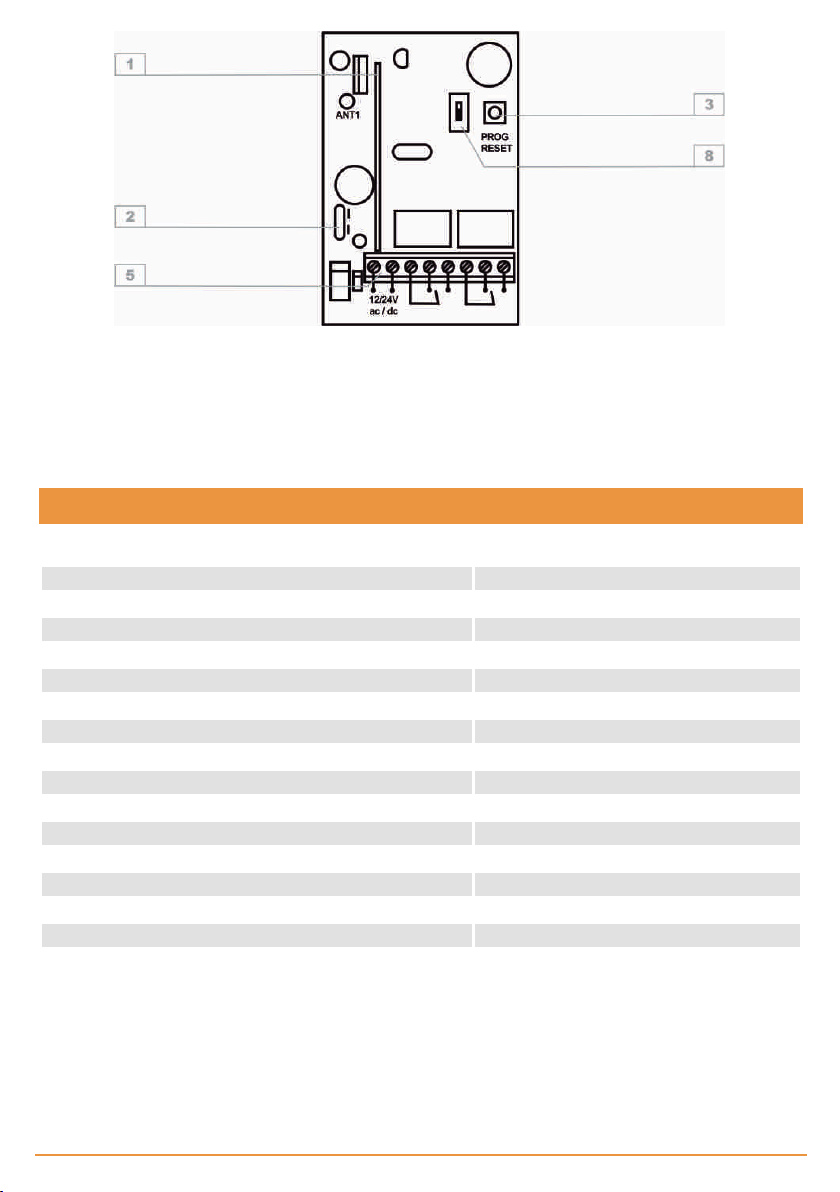

1Radio card connection 7Control panel conection
2Jumper 12/24V 8Microswicht Imp/Biestable mode
3Programming /reset pushbutton 9Radio operation selector Y/N
4Operation led 10 Power led
5Power 11 Output for access control
6Memory card connection 126/500
Technical Data-------------------------------------------------------------------EN
Frequency 433,92MHz / 868,35MHz
Code memorisation Self-learning or via programmer
Memory Permanent 31 codes
N. channels 1 / 2
Antenna Built-in
Connection of the access control input No
Power supply 12 / 24 V ac. dc.
Range in 12V d.c. 11,8V - 13V
Relay contacts 1 A / 125 V ac.
Power transformer ---
Sensitivity > - 100 dBm
Power consum at rest 15 mA
Max power consumption 75 mA
Working temp. -20ºC - +85º C
Watertight IP 44
Dimensions 127 x 70 x 52 mm
* Depending on the proximity reader and of its configuration.
jcmtechnologies
2

Operation
Upon receiving a code, the receiver first checks whether it is stored in memory and then activates the output.
Operating mode “single channel or multiple channel”
•Single channel: the relay can be activated by the 1rst or 2ond, 3rd or 4th channel of a transmitter already stored in the
receiver.
•Multiple channel: the relays are activated as follows, first channel by the relay on the mother board, and the second, third
and fourth channel activated by the second, third and fourth cards, respectively (if they exists).
In the case of the Micro receiver, if the transmitter is memorised by pressing the third channel, the first relay is activated by
the third channel and the second relay is activated by the fourth channel.
Channel activation mode (second channel)
The pulse-operating/bistable activation mode is selected using the microswicth.
Pulse-operating: the most common used function. The relay is activated for as long as the transmitter button is pressed.
Bistable: in this function, the realy closes when the transmitter is first pressed and remains closed even after the transmitter
button is released. Pressing the transmitter again causes it to become open, pressing it a third time will cause it to close again
and so on. Used to connect/disconnect alarm systems, etc ...
Installation and connections
Disconnect the power before working on the receiving installation.
Chassis attachment (depending on the models)
Attach the rear part of the chassis to the wall using the plugs and screws supplied.. Attach the circuit to the rear of the
chassis. If the antenna is a cable, pass it through the bottom of the chassis; if not screw it to the top part of the chassis. Pass
the cables through the bottom. Mount the receiver front. Do not position the receiver less than 5 metres away from another
receiver and/or active antenna.
Connections (depending on the models)
Connect the power cables to the terminals marked 1(+dc) and 2(-dc) in the mother board, as indicated. When working with a
12/24V receiver, set the power to 12 or 24V, using the selector pin on the left hand side of the circuit (marked 24V – 12V). Con-
nect the active antenna and/or access control elements cables to the terminals on the print circuit marked “+ - and S”, as indic-
ated. Connect the relay-cards aimed at increasing the number of available channels in the connectors marked R2, R3 and
R4.
Programming
Manual programming
Press the programming pushbutton; a red programming led will turn in and a long acoustic signal will sound. Then send the
code to be programmed, pressing the transmitter or inserting the access control device into the reader. A short audible signal
will sound after each code is memorised. If no new transmitter is recorded in a space of 10 seconds or by pressing the button
in the rear of one of the recorded transmitters, the receiver leaves the programming mode. To carry out the radio pro-
gramming mode, the radio operation selector must first be set to the “Y” position (depending on the models).
Programming via additional radio transmitters with “master transmitter”
It is necessary to have a transmitter already recorded in this receiver. Press the button in the rear of the transmitter which is
already recorded in this receiver (if there is more than one receiver nearby, this will activate the programming mode in all the
receivers). The receiver will emit a long acoustic signal, indicating it has entered the programming mode. To record each of
the new transmitters, press the corresponding channel in each of them. A short acoustic signal after each recording will con-
firm that the programming has proceeded correctly. If no new transmitter is recorded in a space of 10 seconds or by pressing
the button in the rear of one of the recorded transmitters, the receiver leaves the programming mode.
jcmtechnologies
3

Programming vía additional radio transmitters without “master transmitter”
(pin-mode)
In order to operate in this mode, it is necessary to first insert an installation “PIN”. This “PIN” is a fourdigit number, which is
inserted, by means of a MANAGER+DCS or MINIMAN+DCS, into the first transmitter which is recorded in the receiver or dir-
ectly onto the memory card. To record the “PIN” into the receiver, press the programming pushbutton during 1s, a long acous-
tic signal will indicate it has entered the programming mode. Continue pressing during 4s more, and a long intermittent
acoustic signal will indicate that the memory has been erased. Continue pressing the pushbutton and now you can press the
transmitter. Then, two short acoustic signals will indicate the exit of the programming mode. As from now, the receiver will
recognize this “PIN” in any transmitter inserted. This “PIN” will be emitted pressing the pushbutton of the rear part of the
respective transmitter, and automatically, the receiver will store it in his memory with a long acoustic signal.
Deletion of memory
A code cannot be deleted individually (except if a MANAGER+DCS or MINIMAN+DCS is used).
It can only be eliminated by performing a “system reset”. To erase the memory, press the programming button for 5 seconds.
A long “beep” will indicate that the unit has entered the programming mode. After the 5 seconds, the unit will emit a series of
intermittent “beeps”, indicating that the memory is free and that the receiver is in the programming mode. The installation PIN
will remain operative, in case you are using PIN-MODE.
Note: in the hypothetical event of the receiver memory being affected by some unusual external factor, the unit will emit an
intermittent acoustic signal when the transmitter is pressed.
Code replacement
This function enables you to cancel any lost or robbed transmitter, smart card or proximity key, without the necessity of hav-
ing the receiver present. By means of a MANAGER+DCS or MINIMAN+DCS and knowing the code, you can change the
“Replacement Number”, from “0” to “7” for transmitters (0 is the first remote control delivered by the factory, and 7 the last
“replacement” before setting the code as obsolete in the installation). In the case of smart cards or proximity keys, this func-
tion can only be activated with the MANAGER+DCS portable programmer, and goes from “0” to “3”. Therefore, it is only pos-
sible to carry out 3 more replacements starting from the original card or key. The system permits such “replacements” from a
new smart card or proximity key, changing the code and “Replacement Number” (see MANAGER+DCS portable pro-
grammer manual). Emitting the code to the receiver, the new replacement number will cancel the previous one and will be
automatically updated. In the installation, the user must activate the transmitter twice. The first time, the receiver updates the
new element and cancels the previous one. The second time, the receiver activates the corresponding operation in the
receiver. In case of access control elements such as smart cards and proximity key, the user will only have to activate once
and both actions will be realised at the same time.
Using the receiver card
This receivers are designed for the remote control of garage doors, to send the activation commands to control panels in
which the card is inserted. Its use is not guaranteed for directly activating units other than those specified. The manufacturer
reserves the right to modify the equipment specifications without notification.
Important annex
In compliance with the European Directive low-voltage electrical equipment, we hereby inform users of the following require-
ments: for units which are permanently connected, an easily accessible circuitbreaker device must be built into the wiring sys-
tem; this unit must always be installed in a vertical position and firmly fixed to the structure of the building; this unit must only
be handled by a specialised installer, by his maintenance staff or by a duly trained operator; the instruction manual for this
unit must always remain in the possession of the user; terminals of maximum section 3,8mm2 must be used for the power
supply connections.
jcmtechnologies
4

1Conexión tarjeta de radio 7Conexión cuadro de maniobra
2Selector 12/24V 8Microswicht Imp/Biestable
3Pulsador programación/reset 9Selector prog. vía radio Y/N
4Led de activación 10 Led de alimentación
5Alimentación 11 Salida control de acceso
6Conexión tarjeta memoria 126/500
Datos generales-------------------------------------------------------------------ES
Frecuencia 433,92MHz / 868,35MHz
Memorización de códigos Self-learning or via programmer
Memoria Permanent 31 codes
N. de canales 1 / 2
Antena Built-in
Conexión de la entrada de control No
Alimentación 12 / 24 V ac. dc.
Rango en 12V d.c. 11,8V - 13V
Contactos relé 1 A / 125 V ac.
Potencia transformador ---
Sensibilidad > - 100 dBm
Consumo reposo 15 mA
Consumo max. 75 mA
Temp func. -20ºC - +85º C
Estanqueidad IP 44
Dimensiones 127 x 70 x 52 mm
* Depende del lector de proximidad y de su configuración.
jcmtechnologies
5

Funcionamiento
Al recibir un código el receptor comprueba si está en la memoria, activando el canal correspondiente.
Modo de funcionamiento “monocanal o pluricanal”
•Monocanal: el relé puede ser accionado por el 1º o el 2º, 3º ó 4º canal de un emisor, si se ha memorizado ese canal en el
receptor.
•Pluricanal: los relés son accionados por el primer canal el Relé 1, segundo canal el Relé 2 (si existe), tercer canal el Relé 3
(si existe) y cuarto canal el Relé 4 (si existe).
En el caso del receptor Micro, si se programa el emisor pulsando el 3er canal, el Relé 1 se activa por tercer canal y el Relé 2
por cuarto canal.
Modo de activación del canal (canal 2)
El modo de activación impulsional o biestable se selecciona con el microinterruptor.
Impulsional: Es la función comúnmente utilizada. El relé permanece activado mientras se mantiene apretado el pulsador del
emisor.
Biestable: La función del relé es la siguiente: a la primera pulsación del emisor, el relé se enclava y permanece así aunque
soltemos el pulsador del emisor. Una segunda pulsación del emisor provoca el desenclavamiento del relé. Una tercera pul-
sación vuelve a enclavarlo y así sucesivamente. Utilizado para conectar/desconectar sistemas de alarma, ...
Instalación y conexiones
Desconectar la alimentación antes de efectuar cualquier manipulación de instalación en el receptor.
Fijación de la caja (según modelos)
Fijar la parte posterior de la caja a la pared utilizando los tacos y tornillos suministrados. Fijar el circuito a esta parte pos-
terior. Si la antena es un cable, pasarla por el orificio que se encuentra en la parte posterior para tal efecto; si no enroscarla
en la parte superior de la caja. Pasar los cables por la parte inferior. Fijar el frontal a la tapa posterior. No situar el receptor a
menos de 5 metros de otro receptor o antena activa.
Conexiones (según modelos)
Conectar los cables de alimentación en los bornes 1(+dc) y 2(-dc) del circuito impreso , siguiendo las indicaciones de la seri-
grafía de la placa. En caso de trabajar con un receptor de 12/24V, es necesario seleccionar la opción alimentación de 12 o
24V, utilizando el pin situado a la izquierda en el circuito (marcado 24V – 12V). Conectar los equipos de control de acceso o
antena activa en los bornes marcados “+ - S” donde + y – son la alimentación a 12V y S la entrada de señal codificada. Conec-
tar las tarjetas de ampliación de canal en los conectores marcados R2, R3 y R4.
Programación
Programación manual
Presionar el pulsador de programación con lo que se encenderá el led rojo de programación y se escuchará una señal
sonora larga. A continuación, enviar el código a programar, pulsando el emisor o el elemento de control de accesos que se
quiere dar de alta. Después de cada memorización se escuchará una señal sonora corta. Si transcurren 10 segundos sin pro-
gramar, o bien pulsando el botón de la parte trasera de cualquier emisor grabado, el receptor saldrá del modo de pro-
gramación. Para poder realizar la programación vía radio, es necesario haber situado previamente el selector de
programación vía radio en posición “Y” (según modelos).
Programación vía radio de emisores adicionales con un “emisor llave”
Es imprescindible estar en posesión de un emisor ya grabado en este receptor. Presionar en el pulsador situado en la parte
posterior del emisor ya grabado en este receptor (en caso de haber más de un receptor cerca, activará el modo pro-
gramación en todos ellos). El receptor emitirá una señal sonora larga, que indica que ha entrado en modo de programación.
A continuación, para dar de alta a cada uno de los nuevos emisores, pulse en cada uno de ellos el canal correspondiente.
Para confirmar que la programación ha sido correcta, espere hasta escuchar una señal sonora corta. Si transcurren 10
jcmtechnologies
6

segundos sin programar, o bien pulsando el botón de la parte trasera de cualquier emisor grabado, el receptor saldrá del
modo de programación.
Programación vía radio de emisores adicionales sin “emisor llave” (pin-mode)
Para poder programar en este modo, es necesario haber puesto previamente, un "PIN " de instalación. Dicho "PIN" es un
número de 4 cifras que se introduce, mediante un MANAGER+DCS o MINIMAN+DCS, en el primer emisor que se graba en
el receptor o, directamente en su tarjeta de memoria. Para grabar el PIN en el receptor, presionar el pulsador de pro-
gramación durante 1s, se escuchará un pitido que indica que ha entrado en programación, continuar presionando durante 4s
más, se escuchará un pitido largo entrecortado que indica que se ha realizado un borrado de la memoria, se sigue pre-
sionando y ya puede pulsar el emisor. El PIN del emisor quedará grabado en la memoria del receptor cuando este emita un
pitido largo. Posteriormente, se oirán dos pitidos cortos de cierre de programación. A partir de este momento, el receptor
reconocerá este “PIN” en cualquier emisor al que también se le haya insertado. Dicho “PIN” se emitirá presionando el pul-
sador de la parte trasera del correspondiente emisor, y automáticamente, el receptor lo almacenará en su memoria indi-
cándolo con una señal sonora larga.
Borrado de la memoria
Un código no se puede borrar individualmente (excepto si se utiliza un MANAGER+DCS ó MINIMAN+DCS).
Sólo se pueden eliminar haciendo un “reset del sistema”. Para borrar la memoria, pulsar el botón de programación 5 segun-
dos. Un pitido sonoro largo avisará de que el equipo ha entrado en programación. Transcurridos 5 segundos, el equipo rea-
lizará una serie de pitidos intermitentes dejando la memoria en estado virgen, y quedará el receptor en programación. El PIN
de instalación seguirá vigente, en caso que se trabaje con PIN-MODE.
Observación: En el hipotético caso de que la memoria del receptor quedase alterada por cualquier factor externo inusual, al
pulsar el emisor el equipo generará intermitencias sonoras.
Sustitución de código
Esta función permite anular un emisor, tarjeta inteligente o llave de proximidad perdido o robado sin desplazamiento.
Sabiendo el código, a través de un MANAGER+DCS o MINIMAN+DCS, se modifica el “Número de Sustitución”, que va del
“0” al “7” si se trata de emisores (0 es el primer mando servido de fábrica y el 7 el último “sustituto” antes de dar el código
como obsoleto en esa instalación). En el caso de tarjetas inteligentes o llaves de proximidad, esta función sólo la realiza el
programador portátil MANAGER+DCS y va de “0” a “3”, por lo que a partir de la tarjeta o llave de origen sólo es posible rea-
lizar 3 sustitutos más. El sistema permite crear este “sustituto” a partir de un emisor, tarjeta inteligente o llave de proximidad
nuevo/a, modificándole el código y el “Número de Sustitución” (véase el manual del programador portátil). Un sustituto supe-
rior, al emitir su código al receptor, anula el anterior y se actualiza automáticamente. El usuario al llegar a la instalación,
deberá activar su emisor dos veces. A la primera el receptor actualiza el nuevo emisor y anular el anterior. A la segunda
activa el correspondiente funcionamiento del receptor. En el caso de elementos de control de acceso, tarjetas inteligentes
y/o llaves de proximidad, a la primera activación se realizarán las dos acciones, descritas para el emisor, de manera simul-
tánea.
Uso de los receptores
Destinados a usos de telemando para puertas de garaje y control de acceso, para proporcionar la orden de movimiento a
cuadros de maniobra y conexión/desconexión de alarmas. No está garantizado su uso para accionar directamente otros
equipos distintos de los especificados. El fabricante se reserva el derecho a cambiar especificaciones de los equipos sin pre-
vio aviso.
Anexo importante
En cumplimiento de la directiva europea de baja tensión, les informamos de los siguientes requisitos: para equipos conec-
tados permanentemente deberá incorporarse al cableado un dispositivo de conexión fácilmente accesible; es obligatorio ins-
talar este equipo en posición vertical y firmemente fijado a la estructura del edificio; este equipo sólo puede ser manipulado
por un instalador especializado, por su personal de mantenimiento o bien por un operador convenientemente instruido; la ins-
trucción de uso de este equipo deberá permanecer siempre en posesión del usuario; para la conexión de los cables de ali-
mentación deberán utilizarse terminales de sección máxima 3,8mm2.
jcmtechnologies
7

1Connexion carte radio 7Connexion armoire de commande
2Sélecteur 12/24V 8Microinterruptéur Imp/Biestable
3Bouton programmation/reset 9Sélecteur prog. via radio Y/N
4Led d’activation 10 Led d’alimentation
5Alimentation 11 Sortie contrôle d’access
6Connexion carte de mémoire 126/500
Données techniques-------------------------------------------------------------FR
Fréquence 433,92MHz / 868,35MHz
Mémorisation des codes Self-learning or via programmer
Mémoire Permanent 31 codes
N. fonctions 1 / 2
Antenne Built-in
Connexion de l’entrée de contrôle d’accès No
Alimentation 12 / 24 V ac. dc.
Marge 12V d.c. 11,8V - 13V
Contact relais 1 A / 125 V ac.
Puissance transformateur ---
Sensibilité > - 100 dBm
Consommation au repos 15 mA
Consommation maximum 75 mA
Temp fonct. -20ºC - +85º C
Etancheïtté IP 44
Dimensions 127 x 70 x 52 mm
* Dépend du lecteur de proximité et de son configuration.
jcmtechnologies
8

Fonctionnement
Lorsqu’il reçoit un code, le récepteur vérifie s’il possède celui-ci en mémoire. Dans ce cas, il active la fonction cor-
respondante.
Mode de fonctionnement “monocanal ou pluricanal”
•Monocanal: le relai peut être activé par la 1er ou la 2ème, 3ème ou 4ème fonction, si celle-ci a été mémorisée dans le récep-
teur.
•Pluricanal: les relais sont alors activés par 1ère fonction relais 1, 2ème fonction relais 2 de la carte, 3ème fonction relais 3
(de la carte) et 4ème fonction relais 4 (de la carte).
Dans le cas du récepteur MICRO, si on memorise l’émetteur en utilisant le 3ème canal, le relais 1 s’activera par le 3ème
canal et le relais 2 par le 4ème canal.
Mode d’activation du canal (canal 2)
Le mode d’activation impulsionnelle ou bistable est sélectionnable au moyen du microinterrupteur.
Impulsionnelle: C’est la fonction la plus souvent utilisée. Le relais reste activé aussi longtemps que l’on maintient la pul-
sation de la touche de l’émetteur.
Biestable: La fonction du relais est la suivante : à la première pulsation de l’émetteur, le relais est enclanché et reste dans
cette position même si l’on n’appuie plus sur la touche de l’émetteur. Une deuxième pulsation de l’émetteur provoque le
désenclanchement du relais. Une troisième pulsation provoque le réenclanchement et ainsi de suite. Utilisation pour bran-
cher/débrancher des systèmes d’alarme, ...
Installation et connexions
Débrancher la tension d’alimentation avant d’effectuer toute manoeuvre d’installation dans le récepteur.
Fixation du boîtier
Fixer la partie postérieure du boîtier au mur en utilisant les chevilles et vis fournies à cet effet. Fixer le circuit à cette partie
postérieur. Si l’antenne est un câble, passer-la par l’ouverture préone à cet effet sur la partie postérieure; si non visser-la sur
la partie supérieure du boîtier. Passer les câbles par la partie inférieure. Fixer la partie frontale à la partie postérieure. Ne pas
situer le récepteur et l’antenne active à moins de 5 mètres d’un autre récepteur/antenne active.
Connexions (selon modèles)
Connecter les câbles d’alimentation aux bornes marquées 1(+dc) et 2(-dc), en suivant les instructions de celui-ci. Si vous uti-
lisez un récepteur de 12/24V, il faut sélectionner auparavant l’option d’alimentation à 12 ou à 24V en utilisant le pin sélecteur
situé à gauche sur le circuit (marcage 24V/12V). Brancher les équipements de contrôle d’accès ou antenne active aux
bornes marquées “+ - s”, + et - représentent l’alimentation à 12v et s l’entrée de signal codifiée. Brancher les cartes option-
nelles de fonction supplémentaire dans les connecteurs marqués R2, R3 et R4.
Programmation
Programmation manuelle
Appuyer sur le bouton de programmation and la led rouge de programmation s’allumera et l’on entendra un signal sonore
long. Puis, envoyer le code à programmer en appuyant sur la touche de l’émetteur ou en insérant la carte de contrôle d’accès
que l’on souhaite programmer. Après chaque mémorisation, on entendra un signal sonore court. S’il s’écoule 10 secondes
sans programmer, ou alors en appuyant sur le bouton de la partie arrière de n’importe quel émetteur enregistré, le récepteur
sortira du mode de programmation. Pour pouvoir réaliser la programmation, via radio, il faut placer d’abord le sélecteur de
programmation, via radio, sur la position “Y” (selon modèles).
jcmtechnologies
9

Programmation via radio d’émetteurs supplémentaires avec un “émetteur
maître”
Il est indispensable d’avoir un émetteur déjà enregistré dans ce récepteur. Appuyez sur le bouton placé en partie arrière de
l’émetteur, et qui est déjà enregistré dans ce récepteur (s’il y a plus d’un récepteur tout près de là, il activera le mode de pro-
grammation de tous ces appareils). Le récepteur émettra un long signal sonore indiquant ainsi qu’il est entré en mode de pro-
grammation. Ensuite, pour activer chacun des nouveaux émetteurs, il faudra appuyer sur le canal correspondant de chacun
d’eux. Pour confirmer que la programmation a été correcte, il faut attendre un court signal sonore. S’il s’écoule 10 secondes
sans programmer, ou alors en appuyant sur le bouton de la partie arrière de n’importe quel émetteur enregistré, le récepteur
sortira du mode de programmation.
Programmation via radio d’émetteurs supplémentaires sans “émetteur maître”
(pin-mode)
Pour pouvoir programmer selon ce mode, il faut avoir introduit précédemment un “PIN” d’installation. Ce “PIN” est un nombre
à 4 chiffres qui s’introduit au moyen d’un MANAGER+DCS ou MINIMAN+DCS, dans le premier émetteur que l’on pro-
gramme dans le récepteur ou bien directement dans la carte mémoire de celui-ci. Pour programmer le “PIN” dans le récep-
teur, appuyer sur le poussoir de programmation pendant 1s, on entendra un signal sonore qui indique l’entrée en phase de
programmation, en continuant à appuyer durant 4s, on entendra un signal sonore long et intermittent qui indique que l’on a
effacé la mémoire, on continue à appuyer et on peut alors appuyer sur l’émetteur. A partir de ce moment-là, le récepteur
reconnaîtra ce “PIN” dans n’importe quel émetteur dans lequel on l’aura également programmé. Ce “PIN” s’émettra en
appuyant sur le poussoir situé sur la partie postérieure de l’émetteur correspondant, le récepteur le reconnaîtra immé-
diatement et le programmera dans sa mémoire en l’indiquant par un long signal sonore.
Effacement de la mémoire
Un code ne peut plus être effacé individuellement (sauf si on utilises un MANAGER+DCS ou MINIMAN+DCS).
La seule façon de les éliminer consiste à faire un “reset du système”. Pour effacer la mémoire, il faudra appuyer sur le bouton
de programmation 5 secondes. Après la première seconde, un long signal sonore indiquera que le récepteur est entré en
phase de programmation. Au bout des 5 secondes, l’appareil émettra une série de signaux sonores intermittents nous indi-
quant que la mémoire est vierge et que le récepteur est prêt à accepter de nouveaux émetteurs. Le PIN de l’installation sera
encore valable, si vous travaillez en PIN-MODE.
Observation: En supposant que la mémoire du récepteur soit altérée par un quelconque facteur externe inhabituel, en
appuyant sur l’émetteur, l’équipement fera retentir des signaux sonores intermittents.
Substitution de code
Cette fonction permet d’annuler un émetteur, une carte à puce ou une clé de proximité, perdus ou volés, sans avoir à se
déplacer. En connaissant le code précité, et par l’intermédiaire d’un MANAGER+DCS ou MINIMAN+DCS, modifier le
“Numéro de Substitution”, qui va de “0” à “7” s’il s’agit d’émetteurs (0 est la première commande servie d’usine, et 7 est le der-
nier “substitut” avant de donner le code comme annulé dans cette installation). En ce qui concerne les cartes intelligentes ou
les clés de proximité, cette fonction peut seulement être réalisée avec le programmateur portable MANAGER+DCS et elle va
de “0” à “3” et donc à partir de la carte ou clé d’origine, il est seulement possible d’effectuer 3 substitutions de plus. Le sys-
tème permet de créer ce “substitut” à partir d’un émetteur, d’une carte intelligente ou clé de proximité neufs, en modifiant son
code et le “Numéro de Substitution” (voir le manuel du programmateur portable MANAGER+DCS). Le substitut d’un numéro
supérieur, en émettant son code au récepteur, annule l’antérieur et s’actualise automatiquement. Lorsqu’il arrivera à
l’installation, l’usager devra activer son émetteur par deux fois. A la première impulsion, le récepteur actualisera le nouvel
émetteur et annulera l’antérieur. A la seconde impulsion, il activera le fonctionnement du récepteur. Concernant les éléments
de contrôle d’accès, cartes à puce et clés de proximité, les deux actions seront réalisées simultanément dès la première
impulsion.
jcmtechnologies
10

Utilisation de la carte récepteur
Ces récepteurs sont destinés à des utilisations de télécommande de portes de garages afin de donner l’ordre de mouvement
à des armoires de commande dans lesquels elle est insérée. Son utilisation n’est pas garantie pour actionner directement
des équipements autres que ceux indiqués. Le fabricant se réserve le droit de modifier les spécifications sans avis préalable.
Annexe importante
Pour respecter la directive européenne de basse tension, nous vous informons des conditions suivantes: pour les appareils
connectés en permanence, il faudra inclure sur le câblage un dispositif de déconnexion facilement accessible ; cet appareil
doit être obligatoirement installé en position verticale et fermement fixé à la structure du bâtiment; cet appareil ne peut être
manipulé que par un installateur spécialisé, par le personnel de maintenance ou bien par un opérateur convenablement
formé; les instructions d’emploi de cet appareil devra toujours être en possession de l’utilisateur; pour la connexion des
câbles d’alimentation, il faudra utiliser des terminaux de section maximale 3,8mm2.
jcmtechnologies
11

1Anschluß Radiokarte 7Anschlubklemme Steuerung
2Jumper 12/24V 8Microswicht Imp/Bistabil
3Programmierungs/Resettaste 9Pro.wähler via Radio Y/N
4Activierungs-LED 10 Funktions-LED
5Stromzufuhr 11 Zugangskontrollklemmen
6Anschluß Speicherkarte 126/500
Technische Merkmale-----------------------------------------------------------DE
Frequenz 433,92MHz / 868,35MHz
Codespeichersystem Self-learning or via programmer
Speichertyp Permanent 31 codes
Kanäle 1 / 2
Antenne Built-in
Anschluß des Eingangs der Zugangskontrolle No
Betriebsspannung 12 / 24 V ac. dc.
Spannungstoleranz bei 12V d.c. 11,8V - 13V
Relaiskontakte 1 A / 125 V ac.
Leistung transf. ---
Sensibilität > - 100 dBm
Verbrauch in Ruhefunktion 15 mA
Maximale Stromaufnahme 75 mA
Betriebstemperatur -20ºC - +85º C
Dichtigkeit IP 44
Maße 127 x 70 x 52 mm
* je nach Näherungsleser und Einstellungen.
jcmtechnologies
12

Funktionsweise
Wenn ein Code empfangen wird überprüft der Empfänger, ob dieser gespeichert ist. Wenn dies der Fall ist aktiviert er den
zugehörigen Kanal je nachdem welcher Modus programmiert wurde.
Funktionsmodus „Einkanal oder Plurikanal”
•Der Einkanal-Empfänger (ohne zusätzliche Kanalkarten) kann durch einen Einkanal-Sender aktiviert werden, oder auch vom
2ten, 3ten oder 4ten Kanal eines Senders, wenn vorher dieser Kanal im Empfänger gespeichert worden ist.
•Wenn der Empfänger mit zusätzlichen Kanalkarten ausgerüstet ist, wird das erste Relais vom ersten Kanal aktiviert, das
zweite vom zweiten Kanal, das dritte vom dritten Kanal, das vierte vom vierten kanal.
Im Falle des Micro Empfängers, wenn als erster der dritte Taster des Senders programmiert wird, werden dann der erste und
zweite kanal des Empfängers durch der dritten und vierten Taster des Handsenders aktiviert.
Aktivierung des Kanals (2er Kanal)
Der Aktivierungsmodus Schaltimpuls oder Bistabil wird durch den Microschalter.
Schaltimpuls: Diese Funktion ist die üblicherweise benutzte. Das Relais bleibt solange aktiviert, wie der Schalter des Emp-
fängers gedrückt wird.
Bistabil: Das Relais hat folgende Funktion: Beim ersten Drücken des Empfängers rastet das Relais ein und bleibt in dieser
Position auch wenn der Druckknopf des Empfängers losgelassen wird. Ein zweites Drücken des Empfängers wird das Relais
ausgeschaltet. Ein drittes Drücken lässt es wieder einrasten und so weiter. Dieses System wird zum Ein- und Ausschalten
von Alarmanlagen verwendet.
Installation
Schalten Sie den Empfänger vor jeder Änderung in der Installation aus.
Befestigung des Gehäuses (je nach Modelle)
Die Rückplatte mit den beiliegenden Dübeln und Schrauben an der Wand befestigen. Die Platine am Gehäuse befestigen.
Kabel durch die Unterseite des Empfängers führen. Frontplatte des Empfängers montieren. Den Empfänger nich näher als
5m zum nächsten Empfänger montieren.
Anschlüsse (je nach Modelle)
Die Netzzuleitungskabel in den mit 1(+dc) und 2(-dc) gekennzeichneten Klemmen laut Aufdruck anschließen (auf der linken
Seite der Grundplatte). Wenn Sie mit einem 12/24V - Empfänger arbeiten, müssen Sie den Modus 12 V oder 24 V mit dem
Wahlschalter auf der linken Seite der Schaltung aktivieren. Zugangskontrollanlagen werden in den mit „+ - S” gekenn-
zeichneten Klemmen auf der rechten Seite der Grundplatte angeschlossen, wobei + und -. der Betriebsspannung von 12 V
aus dem Empfänger entsprechen und S dem Eingang für Codesignale. Zusätzliche Kanalspeicherkarten in den mit R2, R3
und R4 gekennzeichneten Anschlüssen installieren.
Programmierung
Manuelle Programmierung
Wodurch die rote Kontrollampe für Programmierung eingeschaltet wird und ein langes akustisches Signal ausgelöst wird.
Dann senden sie den Code, die Sie programmieren wollen, indem Sie den Sender oder die Zugangskontrollkarte aktivieren,
die Sie speichern wollen. Nach jeder Speicherung eines Codes hören Sie ein kurzes akustisches Signal. Sind 10 Sekunden
ohne Programmierung abgelaufen oder wird der Knopf auf der Rückseite von irgend einem bereits gespeicherten Sender
gedrückt, dann verläßt der Empfänger den Programmierungsmodus uns schaltet automatisch im Funktionsmodus ein wo er
für Ausgang bereit steht. Für eine Programmierung via Radio muß der Programmierungswähler via Radio vorher auf Position
„Y” gestellt werden (je nach Modelle).
Programmierung via Radio zusätzlicher Sender mit einem „Mastersender”
Ist es notwendig über ein in diesem Empfänger bereits gespeicherten Sender zu verfügen.Mit Hilfe eines Kugelschreibers
oder einer Büroklammer den Knopf auf der Rückseite des Senders drücken, von dem man auch wei, daß er bereits in diesem
jcmtechnologies
13

Empfänger gespeichert wurde (sollte es mehr als ein Empfänger in der Nähe geben, so wird der Programmierungsmodus in
all denen aktiviert die diesen Sender erkennen). Der Empfänger gibt einen langen Tonsignal aus um anzumelden daß der
Programmierungsmodus eingetreten ist. Anschließend, um einen neuen Sender einzuprogrammieren, muß man in jedem
von ihnen den gewünschten Kanal aktivieren. Um die korrekte Programmierung zu bestätigen, warten Sie nach jeder Ein-
gabe auf das kurze Tonsignal. Sind 10 Sekunden ohne Programmierung abgelaufen oder wird der Knopf auf der Rückseite
von irgend einem bereits gespeicherten Sender gedrückt, dann verläßt der Empfänger den Programmierungsmodus uns
schaltet automatisch im Funktionsmodus ein wo er für Ausgang bereit steht.
Programmierung via Radio zusätzlicher Sender ohne „Mastersender“ (Pin-
Mode)
Um auf diese Art Arbeiten zu können, ist es notwendig vorher ein PIN programmiert zu haben. Dieser PIN (4 stellige Zahl),
wird mit Hilfe eines MANAGER+DCS oder MINIMAN+DCS, in den ersten Handsender bzw direkt auf die Speicherkarte
gespeichert. Um diesen “PIN” im Empfänger zu speichern, den Programmiertaster 1 Sekunden lang gedrückt bis ein 4
Sekunden langer Piepton zu hören ist, welcher ein Reset der Anlage anzeigt und bei gedrücktem Taster den Handsender
aktivieren. Der PIN wird automatisch im Speicher des Empfängers gespeichert wenn man ein langer Piepton hört. Danach
wird man zwei Piepsignalen hören, damit angezeigt wird dass die Codespeicherungsphase beendet ist. Ab diesem Zeitpunkt
wird der Empfänger alle Handsender erkennen, welche diesen PIN haben. Somit erfolgt die Programmation eines zusätz-
lichen Handsenders, welchem vorher dieser PIN eingegeben wurde durch den Druck auf den Druckknopf rückseitig auf dem
Handsender liegen. Ein langer Piepton wird hörbar, der die Programmierung des Handsenders bestätigt.
Löschen des Speichers
Ein Code kann er nicht einzeln gelöscht werden. Die dort gespeicherten Codes können nur durch ein Reset des gesamten
Speicher gelöscht werden. Zum löschen der im Empfänger abgespeicherten Codes, muss die Programmiertaste 5 Sekun-
den lang betätigt werden. Ein Signal mit dem der Empfänger anzeigt, dass er im Programmationsmodus ist. Nach 5 Sekun-
den hört man unterbrochene akustische Signale, welche anzeigen das der Speicher leer und wieder bereit für die Aufnahme
neuer Sender ist. Der PIN der Installation bleibt erhalten im Falle, das in PIN-MODE gearbeitet wird.
Anmerkung: Im hypothetischen Falle, daß der Speicher des Empfängers aufgrund eines unüblichen externen Einflusses
beeinträchtigt wird, sendet die Anlage bei Betätigen des Senders aussetzende Tonsignale.
Codesersetzung
Diese Funktion erlaubt es einen verlorenen oder gestohlenen Sender, Chipkarte oder Näherungsschlüssel abzustellen, mit
der Anwendung des selben Kodes, ohne da es notwendig ist den verlorenen Code direkt am Empfänger zu annullieren.
Solange der Code bekannt ist, können Sie, mit Hilfe eines tragbaren MANAGER+DCS oder MINIMAN+DCS Pro-
grammierers, die „Ersatznummer“, die für Sender einen Wert von „0“ bis „7“ einnimmt, ändern (0 ist die erste ab Werk Kon-
trollnummer und 7 ist die letzte „Ersatznummer“ die angegeben wird bevor der Code für diese Anlage ungültig wird). Diese
Funktion kann für Chipkarten oder Näherungsschlüssel nur durch einen tragbaren MANAGER+DCS Programmierer betätigt
werden, und zwar mit einer Nummerauswahl von „0“ bis „3“. Mit Chipkarten oder Näherungsschlüssel können also nur 3 wei-
tere Ersetzungen durchgeführt werden. Das System erlaubt es diesen „Ersatz“ an Hand eines neuen Senders, Chipkarte
oder Näherungsschlüssel zu erschaffen, wofür man seine Kode und „Ersatznummer“ ändert (siehe Bedienungsanweisungen
des tragbaren MANAGER+DCS Programmierers). Sobald der Empfänger die Codesendung eines Ersatzes mit einer grö-
ßeren Nummer empfängt, wird der vorherige Ersatz annulliert und der Neue automatisch aktualisiert. Sobald der Benutzer
zur Installation kommt, wird zum Aktivieren des Tores ein zweimaliges Drücken des Senders verlangt. Beim ersten Mal wird
der neue Sender eingelernt und der Alte gelöscht, beim zweiten Mal drücken, funktioniert der Empfänger wie gewohnt. Im
Falle von Chipkarten und/oder Nährungsschlüsseln, werden die beiden, vorher beim Sender beschriebenen, Vorgänge auf
einmal ausgeführt.
Benutzung der Empfängerkarte
Die vorgesehene Benutzung dieser Empfängerkarte ist die Fernsteuerung von Garagentüren durch die Übermittlung von
Bewegungsbefehlen an die Antriebssteuerungen wo sie auch eingebaut wurde. Ihre Benutzung für den direkten Antrieb von
anderen hier nicht erwähnten Geräten ist nicht garantiert. Technische Änderungen bleiben vorbehalten.
jcmtechnologies
14

Wichtige Zusatzinformation
In Erfüllung der Richtlinien über Schwachstrom, informieren wir über folgende Anforderungen: bei ständig angeschlossenen
Anlagen muß der Verkabelung eine leicht zugängliche Abschaltvorrichtung angebracht werden; pflichtgemäß muß diese
Anlage in vertikaler Position aufgestellt werden und fest an die Struktur des Gebäudes angebracht werden; diese Anlage
kann nur von einem Fachmann, dem Wartungspersonal oder einem entsprechend ausgebildeten Betreiber manipuliert wer-
den; das Gebrauchshandbuch dieser Anlage muß ständig in Besitz des Benutzers sein; für die allgemeine Stromspeisung
sollten Verbindungen mit einer maximalen Sektion von 3,8mm2 verwendet werden.
jcmtechnologies
15

1Connessione scheda radio 7Conessione quadro
2Selettore 12/24V 8Microswicht Imp/Biestabile
3Pulsante programmazione/reset 9Selettore prog. via radio Y/N
4Display attivazione 10 Display alimentazione
5Alimentazione 11 Salida control de acceso
6Connessione scheda di memoria 126/500
Dati generali-----------------------------------------------------------------------IT
Frequenza 433,92MHz / 868,35MHz
Sistema di memorizzazione codici Self-learning or via programmer
Tipo di memoria Permanent 31 codes
N. canali 1 / 2
Antenna Built-in
Conessione entrata controllo degli accessi No
Alimentazione 12 / 24 V ac. dc.
Range 12V d.c. 11,8V - 13V
Contatti relè 1 A / 125 V ac.
Potenza trasf. ---
Sensibilità > - 100 dBm
Consumo riposo 15 mA
Consumo max. 75 mA
Temp funz. -20ºC - +85º C
Grado protezione IP 44
Dimensioni 127 x 70 x 52 mm
* Dipende del lettore di prossimità e de la configurazione.
jcmtechnologies
16

Funzionamento
Quando riceve un codice, il ricevitore ne controlla la presenza nella memoria, attivando in questo caso il canale cor-
rispondente.
Modo di funzionamento “monocanale o pluricanale”
•MONOCANALE: il relè può essere attivato da un trasmettitore monocanale, oppure dal 2º, 3º o 4º canale di un trasmettitore
memorizzato sul primo canale del ricevitore stesso.
•PLURICANALE: i relè sono attivati dal 1º canale il relè 1, 2º canale il relè 2 (della scheda), 3º canale il relè 3 (della scheda)
ed il 4º canale il relè 4 (della scheda).
Nel caso di usare un ricevitore MICRO, se si vuole programmare il terzo e quarto canale (invece di primo e secondo) basta
premere il terzo pulsante dal telecomando in fase di programmazione.
Modo di attivazione del canale (canale 2)
Il modo di attivazione monostabile o bistabile si seleziona con il microinterruttore.
Monostabile: è la funzione normalmente più usata. Il relè rimane attivo mentre si mantiene premuto il pulsante del tra-
smettitore.
Bistabile: La funzione del relè è la seguente: premendo una prima volta il trasmettitore, il relè cambia stato anche se non si
mantiene premuto il pulsante del trasmettitore. Premendo una seconda volta il trasmettitore, si provoca lo sblocco del relè.
Dopo aver premuto una terza volta lo rieccita e così successivamente. Questa funzionalità è utile per attivare oppure spe-
gnere sistemi di allarme.
Installazione et connessioni
Staccare l’alimentazione prima di effettuare qualsiasi manipolazione d’installazione nel ricevitore.
Fissaggio della scatola (secóndo modelli)
Fissare la parte posteriore della scatola alla parete usando le viti ed i tasselli forniti. Fissare il circuito a questa parte poste-
riore.Se l’antenna é un cavo, passare la antenna per il apposito foro della parte posteriore; se no avvitare l’antenna nella
parte superiore della scatola. Passare i cavi dalla parte inferiore. Fissare la parte frontale alla parte inferiore del coperchio.
Non collocare il ricevitore ed antenna attiva a meno di 5 metri da un altro ricevitore e/o antenna attiva.
Connessioni (secóndo modèlli)
Collegare i cavi di alimentazione alla base dei morsetti indicati con 1(+dc) e 2(-dc) seguendo le istruzioni dello stesso. In
caso di dover lavorare con un ricevitore 12/24V, è necessario selezionare l’opzione di alimentazione di 12V o 24V, usando il
ponticello indicato con 24V – 12V. Collegare gli apparecchi di controllo di accesso ai morsetti indicati “+ - S” dove + e - sono
l’alimentazione a 12V fornite dal ricevitore ed S l’entrata del segnale codificato. Collegare le schede di ampliamento del
canale ai connettori indicati R2, R3 ed R4.
Programmazione
Programmazione manuale
Premere il pulsante di programmazione, si accenderà il led rosso della programmazione e si sentirà un “bip” lungo. In seguito
si dovrà inviare i codici da programmare, premendo il trasmettitore o usando la scheda di controllo di accesso che si desideri
attivare. Dopo ogni memorizzazione, si sentirà un «bip» corto. Se passano 10 secondi senza che si sia fatta pro-
grammazione alcuna, oppure se si preme il pulsante collocato sul retro di tutti gli emettitori memorizzati, il ricevitore abban-
donerà il modo programmazione. Per poter effettuare la programmazione via radio, è necessario aver posto anteriormente il
selettore di questo tipo di programmazione in posizione “Y” (secóndo modèlli).
jcmtechnologies
17

Programmazione via radio di radiocomandi aggiuntivi con un “trasmettitore
chiave”
È imprescindibile disporre di un trasmettitore già memorizzato su questo ricevitore. Premere il pulsante situato sulla parte
posteriore di un trasmettitore che è già stato memorizzato su questo ricevitore (in caso che ci sia più di un ricevitore nelle vici-
nanze, si attiveranno in programazione tutti quelli che abbiano questo radiocomando abilitato). Il ricevitore emetterà un
segnale acustico lungo a indicare che è entrato in modo programmazione. Quindi, per introdurre ogni nuovo trasmettitore,
premerne il rispettivo canale. Per confermare che la programmazione è corretta, dopo ogni introduzione, aspettare fino ad
ascoltare un breve segnale acustico. Se passano 10 secondi senza che si sia fatta programmazione alcuna, oppure se si
preme il pulsante collocato sul retro di tutti gli emettitori memorizzati, il ricevitore abbandonerà il modo programmazione.
Programmazione via radio di radiocomandi aggiuntivi senza “trasmettitore
chiave” (pin-mode)
Per programmare in questo modo, prima bisogna collocare un “PIN“ d’installazione. Questo “PIN” è un numero di 4 cifre che
viene introdotto dall’ Unità di Programmazione MANAGER+DCS o MINIMAN+DCS nel primo trasmettitore che viene caricato
nel ricevitore oppure direttamente sulla carta memoria. Per caricare il “PIN” nel ricevitore, premere il pulsante di pro-
grammazione durante 1s e un segnale acustico indicherà che è in programmazione. Premere ancora altri 4s e un segnale
acustico lungo e interrotto indicherà che si è effettuato il cancellamento della memoria. Continuare a premere ed il tra-
smettitore viene attivato. Doppo si sentiranno due segnali acustiqui corti che indicheranno l’uscita della programmazione. Da
questo momento, il ricevitore identificherà questo “PIN” in qualsiasi trasmettitore nel quale sia stato introdotto. Questo “PIN”
verrà emesso premendo il pulsante della parte posteriore del trasmettitore adatto ed automaticamente verrà conservato nella
memoria del ricevitore indicandolo con un lungo segnale acustico.
Cancellare la memoria
Un codice nella memoria non si può cancellare (eccètto se si utiliza un programmatore portatile MANAGER+DCS o
MINIMAN+DCS).
Si possono eliminare solo facendo un “reset del sistema”. Per cancellare la memoria, si deve premere il bottone di pro-
grammazione 5 secondi. Un bip lungo indica che il ricevitore é in modo di programmazione. Trascorsi 5 secondi
l’apparecchio realizzerà dei segnali intermittenti lasciando la memoria in bianco, ed el ricevitore in programmazione. Il PIN di
installazione inserito rimane attivo se si lavora in PIN-MODE.
Nota bene: nel caso in cui la memoria del ricevitore rimanese alterata da qualsiasi fattore esterno, premendo il trasmettitore,
l’apparecchiatura genererà intermittenze acustiche.
Sostituzione di codici
Questa funzione permette di annullare un trasmettitore, una smart card o una chiave di prossimità che sono stati persi o
rubati, senza doversi recare dove si trova il ricevitore. Se si conoscono tali codici, modificare, per mezzo del
MANAGER+DCS o MINIMAN+DCS, il "Numero di Sostituzione" che va da "0" a "7" se si tratta di trasmettitori ("0" se è il
primo radiocomando fornito dalla fabbrica, e 7 se è l'ultimo "sostituito" prima di considerare obsoleto il codice di questa instal-
lazione). Nel caso delle smart card o delle chiavi di prossimità, questa funzione può essere realizzata solo con il pro-
grammatore portatile MANAGER+DCS e va da "0" a "3", per cui a partire dalla card o chiave di origine è possibile effettuare
solo 3 sostituzioni. Il sistema permette di creare questo "sostituto" partendo da trasmettitori, smart card o chiavi di prossimità
nuovi, modificandone il codice e il Numero di Sostituzione (vedere il manuale del programmatore portatile MANAGER+DCS).
Quando il nuovo trasmettitore con numero di sostituzione superiore verrà premuto, annullerà automaticamente quello pre-
cedente. Quando arriva all'impianto, l'utente dovrà attivare il trasmettitore due volte. La prima, il recettore attualizza il nuovo
trasmettitore e annulla quello precedente. La seconda volta, attiva il rispettivo funzionamento del recettore. Se si tratta di ele-
menti di controllo d'accesso, smart cards e/o chiavi di prossimità, con la prima attivazione si verificheranno due azioni simul-
tanee, descritte per il trasmettitore.
jcmtechnologies
18

Uso della scheda ricevitore
Questa scheda ricevitore ha come scopo essere usata da radiocomandi in porte di garage, dare ordini di movimento ai qua-
dri di comando cui viene inserita. Non se ne garantisce il funzionamento per azionare direttamente dispositivi diversi da quelli
specificati. Il fabbricante si riserva il diritto di cambiare le indicazioni delle attrezzature senza dare avviso.
Allegato importante
In adempimento della direttiva europea di bassa tensione, Vi informiamo sui seguenti obblighi: per apparecchiature per-
manente collegate bisognerà aggiungere al cablaggio un dispositivo di scollegamento facilmente accessibile; è obbligatorio
installare questo apparecchio in posizione verticale e saldamente fissato alla struttura dell’edificio; quest’apparecchio può
essere manovrato solo pa un installatore specializzato, dal Vostro personale di manutenzione o da un operatore con-
venientemente istruito; le istruzioni d’uso di quest’apparecchio dovranno rimanere sempre in possesso dell’usuario; per il col-
legamento dei cavi di alimentazione e del motore, si devono utilizzare terminali di sezione 3,8mm2.
jcmtechnologies
19

Notes
jcmtechnologies
20
