COOKTOP SAFETY
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."
These words mean:
You can be killed or seriously injured if you don't immediately
follow instructions.
You can be killed or seriously injured if you don't follow
instructions.
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
IMPORTANT:
Installer: Leave installation instructions with the homeowner.
Homeowner: Keep installation instructions for future reference.
IMPORTANT :
Installateur : Remettre les instructions d'installation au propri6taire.
Propri6taire : Conserver les instructions d'installation pour r6f6rence ult6rieure.
W10588275B

WARNING: If the information in this manual is not followed exactly, a fire or explosion
may result causing property damage, personal injury or death.
- Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this
or any other appliance.
- WHAT TO DO IF YOU SMELL GAS:
•Do not try to light any appliance.
•Do not touch any electrical switch.
•Do not use any phone in your building.
•Immediately call your gas supplier from a neighbor's phone. Follow the gas supplier's
instructions.
•If you cannot reach your gas supplier, call the fire department.
- Installation and service must be performed by a qualified installer, service agency or
the gas supplier,
WARNING: Gas leaks cannot always be detected by smell.
Gas suppliers recommend that you use a gas detector approved by UL or CSA.
For more information, contact your gas supplier.
If a gas leak is detected, follow the "What to do if you smell gas" instructions.
IMPORTANT: Do not install a ventilation system that blows air downward toward this gas cooking appliance. This type of
ventilation system may cause ignition and combustion problems with this gas cooking appliance resulting in personal injury or
unintended operation.
In the State of Massachusetts, the following installation instructions apply:
[] Installations and repairs must be performed by a qualified or licensed contractor, plumber, or gasfitter qualified or licensed by
the State of Massachusetts.
[] If using a ball valve, it shall be a T-handle type.
[] A flexible gas connector, when used, must not exceed 3 feet.
2

INSTALLATION
Gather the required tools and parts before starting installation.
Tools needed
• Tape measure • Marker or pencil
• Flat-blade screwdriver • Pipe-joint compound
resistant to LP gas
• _sAe"combination wrench
• Pipe wrench • Noncorrosive leak-detection
solution
• Channel lock pliers
Parts supplied
• Gas pressure regulator
• Burner grates
• Burner bases and caps
• Clamp brackets (2)
• 2Y2" (6.4 cm) clamping screws (2)
• Foam tape seal
• LP conversion kit - W10590568
Parts needed
Check local codes and consult gas supplier. Check existing gas
supply and electrical supply. See "Electrical Requirements" and
"Gas Supply Requirements" sections.
IMPORTANT: Observe all governing codes and ordinances. Do
not obstruct flow of combustion and ventilation air.
It is the installer's responsibility to comply with installation
clearances specified on the model/serial rating plate. The
model/serial rating plate is located on the underside of the
cooktop burner box.
To eliminate the risk of burns or fire by reaching over heated
surface units, cabinet storage space located above the
surface units should be avoided. If cabinet storage is to be
provided, the risk can be reduced by installing a range hood
that projects horizontally a minimum of 5" (12.7 cm) beyond
the bottom of the cabinets.
The cooktop should be installed in a location away from
strong draft areas, such as windows, doors and strong
heating vents or fans.
All openings in the wall or floor where cooktop is to be
installed must be sealed.
• Cabinet opening dimensions that are shown must be used.
Given dimensions are minimum clearances.
Grounded electrical supply is required. See "Electrical
Requirements" section.
Proper gas supply connection must be available. See "Gas
Supply Requirements" section.
The gas and electric supply should be located as shown in
"Gas and Electric Connection Locations" in the "Location
Requirements" section so that they are accessible without
requiring removal of the cooktop.
REQUIREMENTS
IMPORTANT: To avoid damage to your cabinets, check with your
builder or cabinet supplier to make sure that the materials used
will not discolor, delaminate or sustain other damage.
Mobile Home -Additional Installation Requirements
The installation of this cooktop must conform to the
Manufactured Home Construction and Safety Standard, Title 24
CFR, Part 3280 (formerly the Federal Standard for Mobile Home
Construction and Safety, Title 24, HUD Part 280). When such
standard is not applicable, use the Standard for Manufactured
Home Installations, ANSI A225.1/NFPA 501A or with local codes.
In Canada, the installation of this cooktop must conform with the
current standards CAN/CSA-A240-1atest edition, or with local
codes.
Product Dimensions
_A
//,
///
I
A. 30" (76.2 cm) on 30" (76.2 cm) models
36" (91.4 cm) on 36" (91.4 cm) models
B. 21" (53.3 cm)
C. 3¼" (8.3 cm)
Gas and Electric Connection Locations
A
!C__ ...............B
D
A. Gas pressure regulator (supplied) -arrow pointed
toward cooktop
B. 3 prong grounding type outlet with correct polarity
C. 18" (45.7 cm) minimum
D. Gas shutoff valve

Installation Clearances
IMPORTANT: If installing a range hood or microwave hood
combination above the range, follow the range hood or
microwave hood combination installation instructions for
dimensional clearances above the cooktop surface.
D
B
GH
A. 18" (45.7 cm) minimum clearance upper cabinet to countertop
B. Cabinet
C. 36" (91.4 cm)
D. 13" (33 cm) maximum recommended upper cabinet depth
E. 6" (15.2 cm) minimum side waft clearance
F. 30" (76.2 cm) minimum clearance between top of cooktop
platform and bottom of uncovered wood or metal cabinet (24"
[61 cm] minimum clearance if bottom of wood or metal cabinet
is covered by not less than ¼" [0.6 cm] flame retardant
millboard covered with not less than No. 28 MSG sheet steel,
0.015" [0.04 cm] stainless steel, or 0.024" [0.06 cm] aluminum
or 0.020" [0.05 cm] copper)
G. 2_e" (5.9 cm) minimum distance to rear combustible surface
H. 2_" (5.9 cm) minimum distance to front countertop edge
I. Cutout width -29_" (74.6 cm) on 30" (76.2 cm) models
Cutout width -35 _" (89.9 cm) on 36" (91.4 cm) models
J. Cutout depth -20_" (51.8 cm)
NOTE: After making the countertop cutout, some installations
may require notching down the base cabinet side walls to clear
the burner box. To avoid this modification, use a base cabinet
with sidewalls wider than the cutout.
If cabinet has a drawer, a 4" (10.2 cm) depth clearance from the
countertop to the top of the drawer (or other obstruction) in base
cabinet is required. The drawer depth may need to be shortened
to avoid interfering with the regulator and power cord.
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
IMPORTANT: The cooktop must be electrically grounded in
accordance with local codes and ordinances, or in the absence
of local codes, with the National Electrical Code, ANSI/NFPA 70
or Canadian Electrical Code, CSA C22.1.
This cooktop is equipped with an electronic ignition system that
will not operate if plugged into an outlet that is not properly
polarized.
This cooktop is equipped with an electronic ignition system that
will not operate properly if plugged into a ground fault interrupt
circuit.
If codes permit and aseparate ground wire is used, it is
recommended that a qualified electrical installer determine that
the ground path is adequate.
A copy of the above code standards can be obtained from:
National Fire Protection Association
1 Batterymarch Park
Quincy, MA 02169-7471
CSA International
8501 East Pleasant Valley Road
Cleveland, OH 44131-5575
• A 120-volt, 60 Hz., AC only, 15-amp fused, electrical circuit is
required. A time-delay fuse or circuit breaker is also
recommended. It is recommended that a separate circuit
serving only this range be provided.
Electronic ignition systems operate within wide voltage limits,
but proper grounding and polarity are necessary. Check that
the outlet provides 120-volt power and is correctly grounded
and polarized.
• The wiring diagram is provided with this cooktop. See "Wiring
Diagram" section.

Explosion Hazard
Use a new CSA international approved gas supply line.
install ashut-off valve.
Securely tighten all gas connections.
if connected to LP, have a qualified person make sure
gas pressure does not exceed 14" (36 cm) water
column.
Examples of a qualified person include:
licensed heating personnel,
authorized gas company personnel, and
authorized service personnel.
Failure to do so can result in death, explosion, or fire.
Flexible metal appliance connector:
• If local codes permit, use a %" flexible stainless steel
tubing gas connector, designed by CSA to connect the
cooktop to the rigid gas supply line.
• A 1/2"(1.3 cm) male pipe thread is needed for connection
to the female pipe threads of the inlet to the appliance
pressure regulator.
• Do not kink or damage the flexible metal tubing when
moving the cooktop.
Rigid pipe connection:
The rigid pipe connection requires a combination of pipe
fittings to obtain an in-line connection to the cooktop. The
rigid pipe must be level with the cooktop connection. All
strains must be removed from the supply and fuel lines so
cooktop will be level and in line.
Observe all governing codes and ordinances.
IMPORTANT: This installation must conform with all local codes
and ordinances. In the absence of local codes, installation must
conform with American National Standard, National Fuel Gas
Code ANSI Z223.1 - latest edition or CAN/CGA B149 - latest
edition.
IMPORTANT: Leak testing of the range must be conducted
according to the manufacturer's instructions.
Type of Gas
Natural Gas:
This cooktop is listed by Underwriters Laboratories (UL/cUL) for
use with Natural gas or, after proper conversion, for use with LP
gas.
• This cooktop is factory-set for use with Natural gas. To
convert to LP gas, see the Gas Conversion instructions
provided in the package containing the literature. The model/
serial rating plate located on the underside of the burner box
has information on the types of gas that can be used. If the
types of gas listed do not include the type of gas available,
check with the local gas supplier.
LP Gas conversion:
Conversion must be done by a qualified service technician.
No attempt shall be made to convert the appliance from the gas
specified on the model/serial rating plate for use with a different
gas without consulting the serving gas supplier. See the Gas
Conversion instructions provided in the package containing the
literature.
Gas Supply Line
Provide a gas supply line of 3_,,(1.9 cm) rigid pipe to the
cooktop location. A smaller size pipe on longer runs may
result in insufficient gas supply. Pipe-joint compounds that
resist the action of LP gas must be used. Do not use
TEFLON ®ttape. With LP gas, piping or tubing size can be 1/2"
minimum. Usually, LP gas suppliers determine the size and
materials used in the system.
Must include a shutoff valve:
The supply line must be equipped with a manual shutoff
valve. This valve should be located in the same room but
external to the cooktop opening, such as an adjacent
cabinet. It should be in a location that allows ease of opening
and closing. Do not block access to shutoff valve. The valve
is for turning on or shutting off gas to the cooktop.
B
A. Gas supply line
B. Shutoff valve "open" position
C. To cooktop
Gas Pressure Regulator
The gas pressure regulator supplied with this cooktop must be
used. The inlet pressure to the regulator should be as follows for
proper operation:
Natural Gas:
Minimum pressure: 6" (15.2 cm) WCP
Maximum pressure: 14" (35.5 cm) WCP
LP Gas:
Minimum pressure: 11" (27.9 cm) WCP
Maximum pressure: 14" (35.5 cm) WCP
Contact local gas supplier if you are not sure about the inlet
pressure.
1-®TEFLON is a registered trademark of E.I. Du Pont De Nemours and Company.

Burner Input Requirements
Input ratings shown on the model/serial rating plate are for
elevations up to 2,000 ft (609.6 m).
For elevations above 2,000 ft (609.6 m), ratings are reduced at a
rate of 4% for each 1,000 ft (304.8 m) above sea level (not
applicable for Canada).
For elevations above 6,560 ft (1999.5 m) a high altitude kit is
needed to avoid any reduced power output. See separate LP gas
conversion instructions sheet.
Gas Supply Pressure Testing
Line pressure testing above 1/2psi gauge (14" WCP)
The appliance and its individual shutoff valve must be
disconnected from the gas supply piping system during any
pressure testing of that system at test pressures in excess of
1/2psi (3.5 kPa).
Line pressure testing at 1/2psi gauge (14" WOP) or lower
The appliance must be isolated from the gas supply piping
system by closing its individual manual shutoff valve during any
pressure testing of the gas supply piping system at test
pressures equal to or less than 1/2psi (3.5 kPa).
INSTALLATION INSTRUCTIONS
Excessive Weight Hazard
Use two or more people to move and install cooktop.
Failure to do so can result in back or other injury.
Write down the model and serial numbers before installing the
cooktop. Both numbers are located on the center underside of
the burner box.
Unpack the parts supplied with your cooktop. The parts shipped
with the cooktop depend on the model ordered. See "Tools and
Parts" section for a complete list of parts supplied with the
cooktop.
Decide on the final location for the cooktop. Locate existing
wiring to avoid drilling into or severing wiring during installation.
The pressure regulator and flexible stainless steel gas supply line
connector can be assembled to the cooktop now or after the
cooktop is installed in the cutout. See "Make Gas Connection"
section.
1. Using two or more people, place the cooktop upside down
on a covered surface.
2. Remove foam strip from hardware package. Remove backing
from foam strip. Apply foam strip with adhesive side to the
countertop within 1Ae"(1.6 mm) from the edge of the cutout,
front, back and sides.
NOTE: The foam strip helps keep the underside of the
cooktop frame free from debris and helps the cooktop sit flat
on uneven counters.
C
D
A. Countertop C. Cutout
B. Foam strip D. ¼_" (1.6 mm)
Install the pressure regulator to cooktop before installing the
cooktop into the cabinet. See the "Make Gas Connections"
section.
Cooktop over undercounter built-in oven
IMPORTANT: Clamping brackets should not be used.
1. Install the cooktop into the countertop cutout by tilting one
end of the cooktop into the cutout, then lowering the other
end into the cutout.
NOTE: Make sure that the front edge of the cooktop is parallel
to the front edge of the countertop. If repositioning is needed,
lift entire cooktop up from cutout to avoid scratching the
countertop.
Cooktop over cabinets
1. Remove the 2 screws located in each side of the cooktop
burner box.
2.
3.
4.
Attach the 2 hold-down brackets to the burner box.
Install the cooktop into the countertop cutout by tilting one
end of the cooktop into the cutout, then lowering the other
end into the cutout.
Assemble hold-down screws to hold-down bracket. See the
following illustration.
Bc %
D /_
E
A. Countertop
B. Wood block C. Hold-down screw D. Hold-down bracket
E. Burner box
5. Center the cooktop in the opening and, using a wood block
between the screw and the countertop, moderately tighten
the screws to secure cooktop.
IMPORTANT: Do not tighten screws directly against the
countertop.
6

Ms i}e Gas
Explosion Hazard
Use a new CSA International approved gas supply line.
Install ashut-off valve.
Securely tighten all gas connections.
if connected to LP, have a qualified person make sure
gas pressure does not exceed 14" (36 cm) water
column.
Examples of a qualified person include:
licensed heating personnel,
authorized gas company personnel, and
authorized service personnel.
Failure to do so can result in death, explosion, or fire.
To Assemble Pressure Regulator:
1. Connect the flexible stainless steel connector to the pressure
regulator using a 1/2"male pipe thread adapter.
A combination of pipe fittings must be used to connect the
cooktop to the existing gas line. Shown in the following
illustration is a typical connection. Your connection may be
different, according to the supply line type, size and location.
IMPORTANT: All connections must be wrench-tightened. Do
not make connections to the gas regulator too tight. Making
the connections too tight may crack the regulator and cause
a gas leak. Do not allow the regulator to turn on the pipe
when tightening fittings.
Use only pipe-joint compound made for use with Natural and LP
gas.
Do not use TEFLON ®tape. You will need to determine the fittings
required depending on your installation.
Typical flexible connection
1. Apply pipe-joint compound made for use with LP gas to the
larger thread ends of the flexible connector adapters (see B
and F in the following illustration).
2. Attach 1 adapter to the gas pressure regulator and the other
adapter to the gas shutoff valve. Tighten both adapters.
3. Use a 15Ae"combination wrench and channel lock pliers to
attach the flexible connector to the adapters. Check that
connector is not kinked.
A
..........._ H_\
E F G
2,
NOTE: When installing the cooktop above a built-in oven,
install a 90° elbow - 1/2"female to 1/2"male between the
cooktop manifold pipe and the pressure regulator. The
regulator must be set with the arrow pointing toward the
cooktop. Apply pipe joint compound for use with LP gas to
the end of the cooktop manifold pipe and the male end of the
90° elbow.
Install the pressure regulator with the arrow pointing up
toward the bottom of the burner box and in a position where
you can reach the regulator.
A. Gas pressure regulator
B. Use pipe-joint compound.
C. Adapter -must have _/2"
male pipe thread
D. _" min. flexible connector
E.Adapter -Must have _/2"male
pipe thread
F. Use pipe-joint compound.
G. _/2"or 3/4"gas pipe
H. Manual gas shutoff valve
Complete Connection
1. Open the manual shutoff valve in the gas supply line. The
valve is open when the handle is parallel to the gas pipe.
2,
A. Closed valve
B. Open valve
Test all connections by brushing on an approved
noncorrosive leak-detection solution. If bubbles appear, a
leak is indicated. Correct any leak found.
A. Gas pressure regulator
B. Up arrow -regulator must be installed with
arrow pointing up at cooktop bottom.
C. Adapter -must have ½" male pipe thread
D. UL listed or CSA approved flexible stainless
steel gas supply line

3. Install all burner caps and burner bases.
A
A. Gas tube opening
B. Burner cap slot (4)
C. Burner cap
D. Burner base
E.Burner base tab (4)
F. Burner base notch
G. Orifice holder
H. Igniter electrode
Burner installation:
1. Align the arrow on the burner base with the post on the orifice
holder, then place it onto the orifice holder. This will aid in
aligning the notch in the burner base with the igniter
electrode.
2. Install burner cap onto the burner base by aligning the burner
cap slots (4) with the burner base tabs (4).
Install surface grates:
The surface grates are positioned correctly when the thick ribs
form a frame around the outer edge and the thin ribs are located
across the middle. All burners will be centered with the burner
openings in the grates. See the following illustration.
NOTE: The end grates are different than the center grate. Do not
use the end grate in the center grate position.
B A B
,, i!-!!
C A D C
A. Thick ribs
B. Thin ribs
C. End grates
D. Center grate
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
3. Plug into a grounded 3 prong outlet.
Electronic Ignition System
Check Operation of Surface Burners
1. Push in and turn the surface burner control knobs to the "HI"
position.
The surface burner flame should light within 4 seconds. The
first time a surface burner is lit, it may take longer that
4 seconds to light because of air in the gas line.
2. Check the flame on "HI" for a blue color. It should be clean
and soft in character. No yellow tip, blowing or lifting of flame
should occur. Occasional orange flashes are normal and
reflect different elements in the air or gas.
3. Repeat at "LO" position.
4. Check the burner "ON" light for each burner
5. After verifying the proper burner operation, turn the control
knobs to "OFR"
If burners do not light properly:
• Turn surface burner control knob to the "OFF" position.
• Check that the power supply cord is plugged in and the
circuit breaker has not tripped or the fuse blown.
• Check that the gas shutoff valves are set to the "open"
position.
• Check that burner caps are properly positioned on burner
bases.
//i _,,...................B
A. Incorrect
B. Correct
Recheck operation of surface burners. If a burner does not light
at this point, contact your dealer or authorized service company
for assistance.
8

30"(76.2cm)Cooktop
WIRING DIAGRAMS
120VAC,60 Hz
1Phase,15 AMP
PowerOord
Neutral
¼"wideblade-__"-------__ klnliPlug Line
¼ wideblade
Ground___.._-_ _ .F
Roundblade -T_I
Ground
Plug 1 Receptacle1
w RF
W
Electrodes
Spark
Modules
#14
#15
Pilot
Lights
LR
BK RR
BK C
BK LF
C
RF
LF
BK RE
Valve
Switches
NOTE: Electric circuit is closed when knob is pushed in and rotated from 0° to 210° counterclockwise from Off.

36" (91.4 cm) Cooktop
120VAC,60 Hz
1Phase,15 AMP
Spark
M°diles _
!ct
_co
PowerCord
Neutral Plug
bade_ N G '_
¼"wide Ground_ Line¼,,wideblade
]_Y
Roundblade _"/I
W#1 W BK BK
w
R
0RR
BK
_ /g
v BK
r,n
OF
IK
==(__
Valve
Switches
RF
OF
RF
NOTE: Electric circuit is closed when knob is pushed in and rotated from 0° to 210° counterclockwise from Off.
10

SECURITE DE LA TABLE DE CUISSON
Votre securite et celle des autres est tres importante.
Nous donnons de nombreux messages de s_curit_ importants dans ce manuel et sur votre appareil m_nager. Assurez-vous de
toujours lire tous les messages de s_curit_ et de vous y conformer.
Voici le symbole d'alerte de s_curit&
Ce symbole d'alerte de s_curit_ vous signale les dangers potentiels de d_cas et de blessures graves & vous
et a d'autres.
Tousles messages de s_curit_ suivront le symbole d'alerte de s_curit_ et le mot "DANGER" ou
"AVERTISSEMENT". Ces mots signifient •
Risque possible de d_cbs ou de blessure grave si vous ne
suivez pas imm_diatement les instructions.
Risque possible de d_cbs ou de blessure grave si vous
ne suivez pas les instructions.
Tousles messages de s_curit_ vous diront quel est le danger potentiel et vous disent comment r_duire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
AVERTISSEMENT •Si les renseignements dans ce manuel ne sont pas exactement
observes, un incendie ou une explosion peut survenir, causant des dommages au
produit, des blessures ou un deces.
-Ne pas entreposer ni utiliser de I'essence ou d'autres vapeurs ou liquides inflammables
proximite de cet appareil ou de tout autre appareil electromenager.
-QUE FAIRE DANS LE CAS D'UNE ODEUR DE GAZ :
•Ne pas tenter d'allumer un appareil.
•Ne pas toucher a un commutateur electrique.
•Ne pas utiliser le telephone se trouvant sur les lieux.
•Appeler immediatement le fournisseur de gaz a partir du telephone d'un voisin. Suivre
ses instructions.
•._.defaut de joindre votre fournisseur de gaz, appeler les pompiers.
- L'installation et I'entretien doivent _tre effectues par un installateur qualifie, une agence
de service ou le fournisseur de gaz,
AVERTISSEMENT : L'odorat ne permet pas toujours la detection d'une fuite de gaz.
Les distributeurs de gaz recommandent I'emploi d'un detecteur de gaz (homologation UL ou CSA).
Pour d'autre information, contacter le fournisseur de gaz local.
En cas de detection d'une fuite de gaz, executer les instructions "Que faire dans le cas d'une odeur de gaz".
11

IMPORTANT : Ne pas installer un systeme de ventilation avec 6vacuation de I'air vers le bas, qui evacuerait I'air vers cet
appareil de cuisson & gaz. Ce type de systeme de ventilation peut causer des problemes d'allumage et de combustion avec cet
appareil de cuisson & gaz et entrainer des blessures corporelles ou le fonctionnement non desire de cet appareil.
Dans 1'12tatdu Massachusetts, les instructions d'installation suivantes sont applicables :
• Les travaux d'installation et reparation doivent 6tre executes par un plombier ou tuyauteur qualifie ou licencie, ou par le
personnel qualifie d'une entreprise licenciee par 1'12tatdu Massachusetts.
• Si une vanne & boisseau spherique est utilisee, elle doit comporter une manette "T".
• Si un conduit de raccordement flexible est utilise, sa Iongueur ne doit pas depasser 3 pi.
EXIGENCES D'INSTALLATION
Rassembler les outils et pieces necessaires avant de commencer
I'installation.
Outillage n_cessaire
• Metre ruban • Marqueur ou crayon
• Tournevis & lame plate •
• Cle mixte de _%e"
• Cle & tube
• Pince multiprise ordinaire
Compose d'etancheite des
raccords filetes - resistant
au propane
Solution non corrosive de
detection des fuites
Pi_ces fournies
• Detendeur
• Grilles de brQleur
• Bases et couvercles de brQleur
• Brides de fixation (2)
• Vis de fixation de 2V2" (6,4 cm) (2)
• Bande de mousse adhesive
• Ensemble de conversion au propane - W10590568
Pi_ces n_cessaires
Verifier les codes Iocaux et consulter le fournisseur de gaz.
Verifier I'alimentation en gaz et I'alimentation electrique
existantes. Voir les sections "Specifications electriques" et
"Specifications de I'alimentation en gaz".
IMPORTANT :Observer les dispositions de tousles codes et
reglements en vigueur. Ne pas obstruer le flux de combustion et
la ventilation.
C'est & I'installateur qu'incombe la responsabilite de
respecter les distances de separation exigees, specifiees sur
la plaque signaletique de I'appareil. La plaque signaletique
des numeros de modele et de serie est situee sur la face
inferieure de la boite de brQleur de la table de cuisson.
€:viter I'installation de placards de rangement au-dessus des
unites de surface chaudes afin de supprimer le risque de
brQlures ou d'incendie en se penchant. Si un placard de
rangement est envisage, le risque peut etre reduit par
I'installation d'une hotte de cuisine operant horizontalement
sur un minimum de 5" (12,7 cm) au-del& du bas des armoires.
La table de cuisson doit etre installee dans un emplacement
I'ecart des zones de forts courants d'air, telles que fenetres,
portes et events ou ventilateurs de chauffage.
Toutes les ouvertures dans le mur ou le plancher de
I'emplacement d'installation de la table de cuisson doivent
etre scellees.
Respecter les dimensions indiquees pour la cavite
d'installation entre les placards. Ces dimensions tiennent
compte des valeurs minimales des degagements de
separation.
Une source d'electricite avec liaison & la terre est necessaire.
Voir la section "Specifications electriques".
Une source de gaz adequate doit etre disponible. Voir la
section "Specifications de I'alimentation en gaz".
Veiller & placer les sources de gaz et d'electricite selon les
indications de la section "Emplacements des raccordements
des sources de gaz et d'electricite" dans la section
"Exigences d'emplacement" de fa£;on & etre accessibles sans
depose de la table de cuisson.
IMPORTANT : Pour eviter tout dommage, consulter le
constructeur de la maison ou le fabricant des placards pour
determiner si les materiaux utilises peuvent subir un changement
de couleur, une destratification ou d'autres dommages.
12

R_sidence mobile - Specifications additionnelles
respecter Iors de I'installation
L'installation de cette table de cuisson doit _tre conforme aux
dispositions de la norme Manufactured Home Construction and
Safety Standard, Title 24 CFR, Part 3280 (anciennement Federal
Standard for Mobile Home Construction and Safety, Title 24,
HUD Part 280). Lorsque cette norme n'est pas applicable,
I'installation doit satisfaire aux criteres de la norme Standard for
Manufactured Home Installations, ANSI A225.1/NFPA 501A ou
les dispositions des codes Iocaux.
Au Canada, I'installation de cette table de cuisson doit satisfaire
aux dispositions de la version la plus recente de la norme CAN/
CSA-A240, ou des codes Iocaux en vigueur.
Dimensions du produit
D_gagements de s_paration &respecter
IMPORTANT : En cas d'installation d'une hotte ou d'un
ensemble hotte/micro-ondes au-dessus de la cuisiniere, suivre
les instructions fournies avec la hotte concernant les dimensions
de degagement &respecter au-dessus de la surface de la table
de cuisson.
D
B
y_ / j--Q---
///C"__ Y J' |
- ----- ...... :_:-zzz_
A. 30" (76,2 cm) sur les modeles de 30" (76,2 cm)
36" (91,4 cm) sur les modeles de 36" (91,4 cm)
B. 21" (53,3 cm)
C. 3¼" (8,3 cm)
Emplacements des raccordements des sources de
gaz et d'_lectricit_
D
A
C
A. D#tendeur (fourni) -fleche point#e vers la table de cuisson
B. Prise de courant a 3 broches reli_e a la terre avec polarit# correcte
C. 18" (45, 7 cm) minimum
D. Robinet d'arr#t
GH
A. 18" (45, 7 cm) de d#gagement minimum entre placard mural et plan
de travail
B. Placard
C. 36" (91,4 cm)
D. Profondeur maximum recommand#e des placards muraux 13"
(33 cm)
E. 6" (15,2 cm) de d#gagement minimum de la paroi lat#rale
F. D#gagement minimum de 30" (76,2 cm) entre le sommet de la
plate-forme de la table de cuisson et le fond du placard de bois ou
de m#tal non couvert. (D#gagement de s#paration de 24" [61 cm]
ou plus Iorsque le fond d'un placard de bois ou de m_tal est couvert
par une planche ignifug#e d'au moins ¼" [0,6 cm] recouverte d'une
feuille m#tallique d'#paisseur #gale ou sup#rieure a : acier calibre
28 MSG, acier inoxydable 0,015" [0,04 cm], aluminium 0,024"
[0,06 cm], ou cuivre 0,020" [0,05 cm].)
G. Distance de s#paration de 2_" (5,9 cm) ou plus par rapport a une
surface de mat#riau combustible a I'arriere
H. Distance minimum de 2 _" (5,9 cm) jusqu 'au bord avant du plan de
travail
I.Largeur de I'ouverture -29_" (74,6 cm) sur les modeles de 30"
(76,2 cm)
Largeur de I'ouverture -35 _" (89,9 cm) sur les modeles de 36"
(91,4 cm)
J. Profondeur de I'ouverture - 20_" (51,8 cm)
REMARQUES :Apr_s le decoupage de I'ouverture dans le plan
de travail, dans certaines configurations d'installation il sera
necessaire d'entailler les parois laterales du placard inferieur pour
le passage de la boite des brQleurs. Pour eviter cette
modification, utiliser un placard inferieur dont la largeur des
parois laterales est superieure a celle de I'ouverture decoupee.
Si le placard comporte un tiroir, on devra menager une distance
de separation de 4" (10,2 cm) entre le plan de travail et lesommet
du tiroir (ou autre obstruction) dans le placard inferieur. II pourra
_tre necessaire de reduire la profondeur du tiroir pour eviter une
interference avec le detendeur et le cordon d'alimentation.
13

Risque de choc _lectrique
Brancher sur une prise a3alv_oles reli_e ala terre.
Ne pas eniever la broche de liaison ala terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un c_ble de rallonge.
Le non=respect de ces instructions peut causer
un d_c_s, un incendie ou un choc _lectrique.
IMPORTANT : La table de cuisson doit _tre correctement reliee &
la terre en conformite avec les codes et reglements Iocaux en
vigueur, ou en I'absence de tels codes, avec le National Electrical
Code, ANSI/NFPA 70 ou le Code canadien des installations

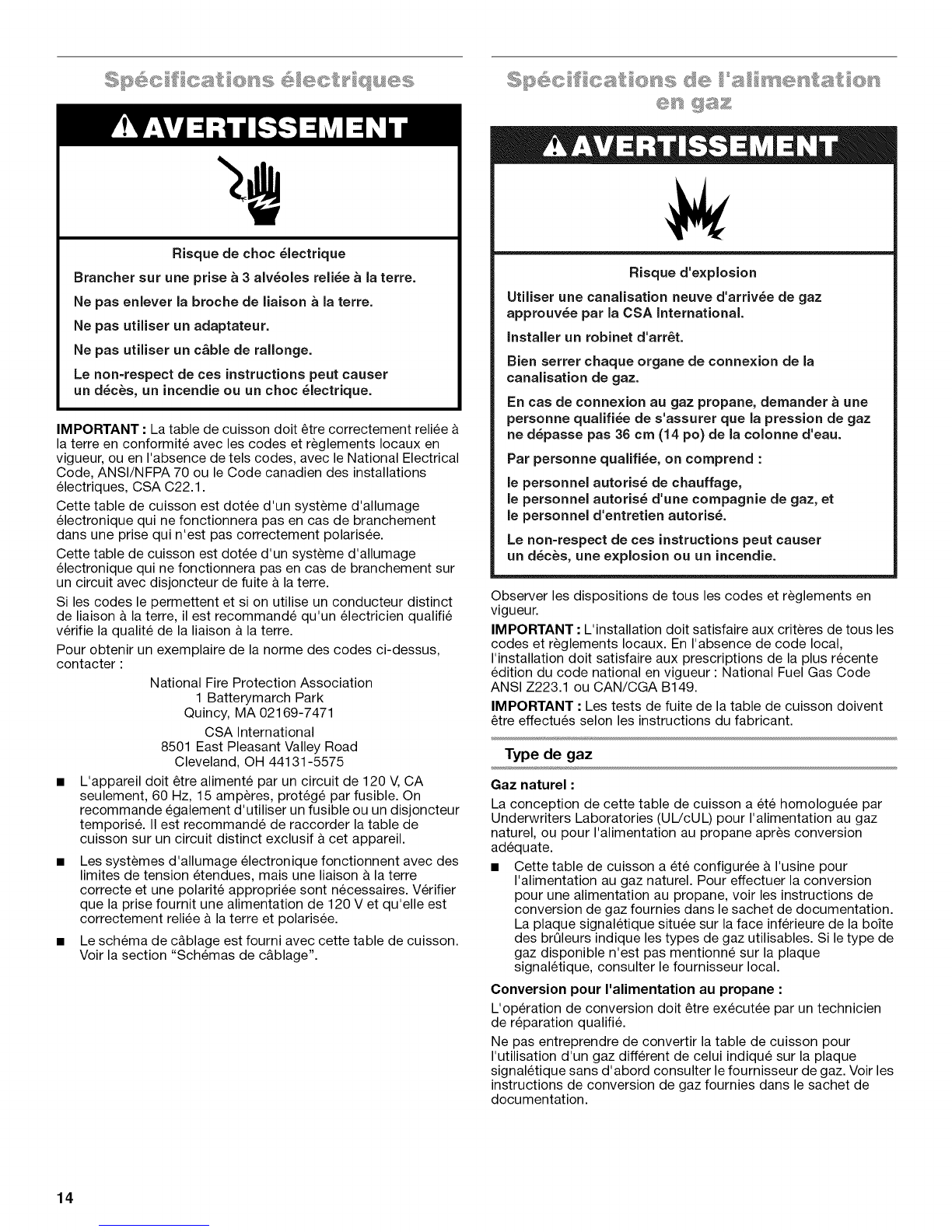

electriques, CSA C22.1.
Cette table de cuisson est dotee d'un systeme d'allumage
electronique qui ne fonctionnera pas en cas de branchement
dans une prise qui n'est pas correctement polarisee.
Cette table de cuisson est dotee d'un systeme d'allumage
electronique qui ne fonctionnera pas en cas de branchement sur
un circuit avec disjoncteur de fuite & la terre.
Si les codes le permettent et si on utilise un conducteur distinct
de liaison &la terre, il est recommande qu'un electricien qualifie
verifie la qualite de la liaison & la terre.
Pour obtenir un exemplaire de la norme des codes ci-dessus,
contacter : National Fire Protection Association
1 Batterymarch Park
Quincy, MA 02169-7471
CSA International
8501 East Pleasant Valley Road
Cleveland, OH 44131-5575
L'appareil doit _tre alimente par un circuit de 120 V,CA
seulement, 60 Hz, 15 amperes, protege par fusible. On
recommande egalement d'utiliser un fusible ou un disjoncteur
temporis& II est recommande de raccorder la table de
cuisson sur un circuit distinct exclusif a cet appareil.
Les systemes d'allumage electronique fonctionnent avec des
limites de tension etendues, mais une liaison & la terre
correcte et une polarite appropriee sont necessaires. Verifier
que la prise fournit une alimentation de 120 V et qu'elle est
correctement reliee a la terre et polarisee.
• Le schema de c&blage est fourni avec cette table de cuisson.
Voir la section "Schemas de c&blage".
Risque d'explosion
Utiiiser une canalisation neuve d'arriv_e de gaz
approuv_e par la CSA international.
installer un robinet d'arr6to
Bien setter chaque organe de connexion de la
canaiisation de gaz.
En cas de connexion au gaz propane, demander a une
personne quaifi_e de s'assurer que la pression de gaz
ne d_passe pas 36 crn (14 po) de Jacolonne d'eau.
Par personne qualifi6e, on cornprend :
le personnel autoris_ de chauffage,
le personnel autoris_ d'une cornpagnie de gaz, et
le personnel d'entretien autoris&
Le non=respect de ces instructions peut causer
un d_c_s, une explosion ou un incendie.
Observer les dispositions de tous les codes et reglements en
vigueur.
IMPORTANT •L'installation doit satisfaire aux criteres de tousles
codes et reglements Iocaux. En I'absence de code local,
I'installation doit satisfaire aux prescriptions de la plus recente
edition du code national en vigueur : National Fuel Gas Code
ANSI Z223.1 ou CAN/CGA B149.
IMPORTANT :Les tests de fuite de la table de cuisson doivent
_tre effectues selon les instructions du fabricant.
Type de gaz
Gaz naturel :
La conception de cette table de cuisson a ete homologuee par
Underwriters Laboratories (UL/cUL) pour I'alimentation au gaz
naturel, ou pour I'alimentation au propane apres conversion
adequate.
• Cette table de cuisson a ete configuree & I'usine pour
I'alimentation au gaz naturel. Pour effectuer la conversion
pour une alimentation au propane, voir les instructions de
conversion de gaz fournies dans le sachet de documentation.
La plaque signaletique situee sur la face inferieure de la bo_te
des brQleurs indique les types de gaz utilisables. Si le type de
gaz disponible n'est pas mentionne sur la plaque
signaletique, consulter le fournisseur local.
Conversion pour I'alirnentation au propane :
L'operation de conversion doit _tre executee par un technicien
de reparation qualifi&
Ne pas entreprendre de convertir la table de cuisson pour
I'utilisation d'un gaz different de celui indique sur la plaque
signaletique sans d'abord consulter le fournisseur de gaz. Voir les
instructions de conversion de gaz fournies dans le sachet de
documentation.
14

Canalisation de gaz
Installer une canalisation de gaz rigide de 3A"(1,9 cm) jusqu'&
I'emplacement d'installation de la table de cuisson. L'emploi
d'une canalisation de plus petit diametre ou plus Iongue peut
causer une deficience du debit d'alimentation. On doit utiliser
un compose d'etancheite des tuyauteries resistant a I'action
du gaz propane. Ne pas utiliser de ruban TEFLON ®t.Pour
I'alimentation au propane, le diametre des canalisations doit
etre de 1/2"ou plus. Usuellement, le fournisseur de gaz
propane determine les materiaux &utiliser et le diametre
appropri&
Raccord m_tallique flexible :
Si les codes Iocaux le permettent, utiliser un connecteur &
gaz flexible en acier inoxydable de %", congu par CSA
pour raccorder la table de cuisson & la canalisation rigide
d'alimentation en gaz.
• Un raccord avec filetage male de 1/2"(1,3 cm) est
necessaire pour la connexion sur le raccord & filetage
femelle & I'entree du detendeur de la table de cuisson.
• Ne pas deformer/ecraser/endommager le tube metallique
flexible Iors d'un deplacement de la table de cuisson.
Raccordement par un ensemble rigide :
On doit utiliser une combinaison de raccords pour realiser un
raccordement rigide entre la table de cuisson et la
canalisation de gaz. Le tuyau rigide doit se trouver au meme
niveau que le raccord de connexion de la table de cuisson.
On doit veiller & ne soumettre les sections de canalisation
d'alimentation & aucun effort de traction ou flexion pour que
la table de cuisson soit d'aplomb et correctement alignee.
Robinet d'arret necessaire :
La canalisation d'alimentation doit comporter un robinet
d'arret manuel. Le robinet d'arret manuel doit etre separe de
la table de cuisson, mais doit se trouver dans la meme piece.
La canalisation doit se trouver en un endroit facilement
accessible pour les manceuvres d'ouverture/fermeture. Ne
pas entraver I'acces au robinet d'arret manuel. Le robinet
d'arret manuel est prevu pour ouvrir ou fermer I'alimentation
en gaz de la table de cuisson.
A
B
A. Canalisation de gaz
B. Robinet d'arr#t manuel -position d'ouverture
C. Vers table de cuisson
D_tendeur
Le detendeur fourni avec cette table de cuisson doit etre utilis& La
pression d'alimentation du detendeur doit etre comme suit pour un
fonctionnement correct :
Gaz naturel :
Pression minimum : 6" (15,2 cm) (colonne d'eau)
Pression maximum : 14" (35,5 cm) (colonne d'eau)
Gaz propane •
Pression minimum : 11" (27,9 cm) (colonne d'eau)
Pression maximum : 14" (35,5 cm) (colonne d'eau)
En cas d'incertitude quant & la pression d'alimentation & etablir,
contacter le fournisseur de gaz local.
Caract_ristiques d'alimentation du br_leur
Les debits thermiques indiques sur la plaque signaletique
correspondent a une altitude d'utilisation inferieure a 2000 pi
(609,6 m).
Lorsque I'appareil est utilise & une altitude superieure &2000 pi
(609,6 m), on doit reduire le debit thermique indique de 4 % pour
chaque tranche de 1000 pi (304,8 m) au-dessus du niveau de la
mer (non applicable au Canada).
Pour I'utilisation de I'appareil a une altitude superieure a 6560 pi
(1999,5 m), on doit employer un ensemble pour altitude elevee
afin d'eviter une reduction du debit thermique. Voir la fiche
d'instructions separee concernant la conversion pour
I'alimentation au propane.
Test de pressurisation de la canalisation de gaz
Pressurisation aune pression sup_rieure a1/2Ib/po 2
(14" - colonne d'eau)
Lors de tout test de pressurisation de ce systeme a une pression
superieure & 1/2Ib/po 2 (3,5 kPa), on doit deconnecter la table de
cuisson et son robinet d'arret individuel de la canalisation de gaz.
Pressurisation aune pression relative de 1/2Ib/po 2
(14" - colonne d'eau) ou moins
Lors de tout test de pressurisation de la canalisation de gaz & une
pression egale ou inferieure &1/2Ib/po 2(3,5 kPa), on doit isoler la
table de cuisson de la canalisation de gaz en fermant son robinet
d'arret manuel individuel.
t®TEFLON est une marque deposee de E.I. Du Pont De Nemours et Compagnie.
15

INSTRUCTIONS D'INSTALLATION
Risque du poids excessif
Utiliser deux ou plus de personnes pour d_placer et
installer la table de cuisson.
Le non=respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
Inscrire les numeros de modele et de serie avant d'installer la
table de cuisson. Les deux numeros sont situ6s sur la partie
inferieure centrale de la boite des brOleurs.
Deballer les pieces fournies avec la table de cuisson. Les pieces
expediees avec la table de cuisson dependent du modele
command& Voir la section "Outillage et pieces" pour une liste
complete des pieces fournies avec la table de cuisson.
Determiner I'emplacement final de la table de cuisson. Reperer le
c&blage existant pour eviter de le percer ou de I'endommager
Iors de I'installation.
Le detendeur et le connecteur & gaz flexible en acier inoxydable
peuvent _tre raccordes & la table de cuisson maintenant ou apr_s
I'installation de la table de cuisson dans I'ouverture. Voir la
section "Raccordement au gaz".
1. A deux personnes ou plus, placer la table de cuisson &
I'envers sur une surface couverte.
2. Enlever la bande de mousse de I'emballage. Retirer I'endos
de la bande de mousse. Appliquer le c6te adhesif de la bande
de mousse sur la partie inferieure de la table de cuisson,
_/_e"(1,6 mm) & partir du bord des c6tes du chassis en acier
inoxydable et & I'arriere.
REMARQUE : La bande de mousse protege la face inferieure
du chassis de la table de cuisson des debris et I'aide
reposer a plat sur des plans de travail irreguliers.
C
D
A.Plan de travail C.Ouverture
B.Bande de mousse D. _" (1,6 mm)
Installer le regulateur sur la table de cuisson avant de monter
cette derniere dans le placard. Voir la section "Raccordement au
gaz".
Table de cuisson sur four encastr_ sous comptoir
IMPORTANT : Ne pas utiliser de brides de fixation.
1. Installer la table de cuisson dans I'ouverture du plan de travail
en inclinant une extremite de la table de cuisson dans
I'ouverture, puis en abaissant I'autre extremite dans
I'ouverture.
REMARQUE • S'assurer que le bord avant de la table de
cuisson est parallele au bord avant du plan de travail. S'il est
necessaire de repositionner la table de cuisson, lasoulever
entierement de I'ouverture pour eviter d'endommager le plan
de travail.
Table de cuisson sur placards
1. Oter les 2 vis situ_es de chaque c6te de la boite des brQleurs
de la table de cuisson.
2.
3.
4.
Fixer les 2 brides de retenue a la boite des brQleurs.
Installer la table de cuisson dans I'ouverture du plan de travail
en inclinant une extremite de la table de cuisson dans
I'ouverture, puis en abaissant I'autre extremite dans
I'ouverture.
Fixer les vis de retenue a la bride de retenue. Voir I'illustration
ci-dessous.
D///_
E
A. Plan de travail
B. Cale en bois C. Vis de retenue D. Bride de retenue
E.Bofte des brOleurs
5. Centrer la table de cuisson dans I'ouverture et, en utilisant
une cale en bois entre la vis et le plan de travail, serrer les vis
moderement pour fixer la table de cuisson.
IMPORTANT • Ne pas serrer les vis directement contre le
plan de travail.
16

Raeee te }eH}t 9ta s
IMPORTANT : Tousles raccords doivent etre bien serres
I'aide d'une cl& Ne pas serrer excessivement la connexion
sur le detendeur. Un serrage excessif pourrait provoquer une
fissuration du detendeur et une fuite de gaz. Lors du serrage
d'un raccord, empecher le detendeur de tourner sur le tuyau.
Risque d'explosion
Utiliser une canalisation neuve d'arriv_e de gaz
approuv_e par la CSA International.
installer un robinet d'arr_t.
Bien serrer chaque organe de connexion de la
canalisation de gaz.
En cas de connexion au gaz propane, demander a une
personne qualifi_e de s'assurer que la pression de gaz
ne d_passe pas 36 cm (14 po) de la colonne d'eau.
Par personne qualifi_e, on comprend :
le personnel autoris_ de chauffage,
le personnel autoris_ d'une compagnie de gaz, et
le personnel d'entretien autoris&
Le non=respect de ces instructions peut causer
un d_c_s, une explosion ou un incendie.
Assemblage du d_tendeur :
1. Connecter le raccord flexible d'acier inoxydable au detendeur
- utiliser un raccord d'adaptation comportant un filetage male
de 1/2".
On doit utiliser une combinaison de raccords de tuyauterie
pour raccorder la table de cuisson & I'alimentation en gaz
existante. On voit ci-dessous une illustration d'un
raccordement typique. Le raccordement peut varier, selon le
type d'alimentation, la dimension et I'emplacement.
REMARQUE : Lors de la pose de la table de cuisson au-
dessus d'un four encastre, installer un raccord coude a 90°
(femelle 1/2"a male 1/2")entre la tubulure de distribution de gaz
et le detendeur. Le detendeur doit etre regle de sorte que sa
fleche pointe vers la table de cuisson. Appliquer un compose
d'etancheite pour tuyauteries de gaz de petrole liquefie sur
I'extremite de la tubulure de distribution de la table de
cuisson et sur I'extremite male du raccord coude &90°.
Utiliser uniquement un compose d'etancheite des tuyauteries
con£_upour I'utilisation avec le gaz naturel ou le propane.
Ne pas utiliser de ruban TEFLON ®.IIsera necessaire de choisir les
raccords a utiliser en fonction de la configuration d'installation.
Raccordement typique par raccord flexible
1. Appliquer un compose d'etancheite des filetages resistant au
propane sur I'extremite filetee la plus grosse des adaptateurs
de raccord flexible (voir Bet F ci-dessous).
2. Fixer un raccord d'adaptation sur le regulateur de pression du
gaz et I'autre raccord d'adaptation sur le robinet d'arret de la
canalisation de gaz. Serrer les deux raccords d'adaptation.
3. Utiliser une cle mixte de _5/le"et une pince multiprise pour
fixer le raccord flexible sur les raccords d'adaptation. Veiller
ne pas deformer/ecraser le raccord flexible.
A
H_\
/'/
E F G
A. D#tendeur
B.Appliquer un compos#
d'#tanch#it&
C. Raccord d'adaptation -
avec filetage male V2"
D. Raccord flexible de _" min.
E. Raccord d'adaptation -
avec filetage m&le _/2"
F. Appliquer un compos#
d'#tanch#it&
G. Tuyau de gaz _/2"ou _/4"
H. Robinet d'arr#t manuel
Completer le raccordement
1. Ouvrir le robinet d'arret manuel sur la canalisation de gaz. Le
robinet est ouvert Iorsque la manette est parallele a la
canalisation.
2. Installer le detendeur; orienter la fleche vers le haut, vers le
fond de la boite des brQleurs et de telle maniere que le
detendeur soit accessible.
2.
A. Robinet ferm#
B. Robinet ouvert
Verifier tousles raccordements en les badigeonnant d'une
solution de detection des fuites non corrosive approuvee.
L'apparition de bulles indique une fuite. Reparer toute fuite
eventuelle.
A. D#tendeur
B. Fleche vers le haut -Le d#tendeur doit #tre install# avec la fleche
pointant vers le haut (vers le fond de la table de cuisson).
C. Raccord d'adaptation -avec filetage male _"
D. Canalisation de gaz flexible en acier inoxydable (homologation UL
ou CSA)
17

3. Sur chaque brQleur, installer le chapeau de brQleur et la base.
A
A. Ouverture du tuyau
de gaz
B. Encoche du chapeau
de brQleur (4)
C. Chapeau du brDleur
D. Base du brDleur
E. Onglet de la base du
brQleur (4)
F. Encoche de la base
du brDleur
G. Porte-gicleur
H. Electrode d'allumage
Installation du br_leur :
1. Aligner lafleche de la base du brQleur avec le piton sur le
porte-gicleur puis placer la base sur le porte-gicleur. Cela
facilitera I'alignement de I'encoche de la base du brQleur avec
I'electrode d'allumage.
2. Installer le chapeau du brQleur sur la base du brQleur en
alignant les encoches du chapeau de brQleur (4) avec les
onglets de la base du brQleur (4).
Installation des grilles de surface :
Les grilles de surface sont correctement positionnees Iorsque les
tiges epaisses forment un cadre sur le pourtour externe et que
les tiges minces quadrillent le centre. Tousles brQleurs seront
alors centres avec les ouvertures des brQleurs dans I'enceinte
des grilles. Voir I'illustration suivante.
REMARQUE : Les grilles laterales different de la grille centrale.
Ne pas placer une grille laterale dans I'emplacement de la grille
centrale.
B A B
C A D C
A. Tiges #paisses
B. Tiges minces
C. Grilles lat#rales
D. Grille centrale
Risque de choc _lectrJque
Brancher sur une prise a3alv_oles reli_e a Jaterre.
Ne pas enlever la broche de liaison ala terre.
Ne pas utiliser un adaptateur.
Ne pas utilJser un c_ble de rallonge.
Le non=respect de ces instructions peut causer
un d_c_s, un incendie ou un choc _lectrique.
3. Brancher sur une prise a 3 alveoles reliee a la terre.
Systime d'allumage ilectronique
Contr61e du fonctionnement des br_leurs de surface
1. Enfoncer et tourner les boutons de commande de brQleur de
surface a la position "HI" (eleve).
Le gaz dolt s'enflammer sur le brQleur de surface en moins de
4 secondes. Lors de I'allumage initial du brQleur de surface, le
delai d'allumage peut _tre superieur & 4 secondes du fait de
la presence d'air dans la canalisation de gaz.
2. Verifier que la flamme est bleue & la position "HI". Elle dolt
_tre propre et douce. On ne dolt pas observer de pointe
jaune, ni d'effet de soufflage ou de separation entre les
flammes et le brQleur. II est normal d'observer parfois des
eclairs oranges; ceci est dQ &differents elements dans I'air ou
le gaz.
3. Repeter & la position "LO" (bas).
4. Verifier le temoin de fonctionnement ON (marche) de chaque
brQleur.
5. Apres avoir verifie le bon fonctionnement du brQleur, tourner
les boutons de commande a "OFF" (arr_t).
Si le brQleur ne s'allume pas correctement :
• Ramener le bouton de commande du brQleur de surface a la
position "OFF" (arr_t).
• Verifier que le cordon d'alimentation est branche et
correctement alimente (fusible grille? disjoncteur ouvert?)
• Verifier que chaque robinet d'arr_t est ouvert.
• Verifier que les chapeaux de brQleur sont correctement
places sur la base du brQleur.
A
/Jk ,,
A. Incorrect
B. Correct
S'assurer & nouveau du bon fonctionnement des brQleurs. Si un
brQleur ne s'allume toujours pas, contacter le revendeur ou un
depanneur agree.
18

SOHI2MAS DE OABLAGE
Table de cuisson de 30" (76,2 cm)
120VCA,60 Hz
monophas& 15A
Neutre Prise du
PI__,,-.,* _ _M_,,T,,Cordond'alimentationPhaseBroche
Brocheplate¼"
Terre ",l y
Brocheronde _
L.°l Terre
Fiche1 R@eptacle1
BL AvD
AvG
Electrodes
Modules
d'allumage
o_
1°14
1°15
ArG
ArG
ArG
N ArD
N 0
c
N 0
AvG
N
N 0
AvD
Contacteurs du robinet
REMARQUE : Le circuit electrique est ferme des que le bouton est enfonce et tourne dans le sens anti-horaire entre 0 et 210 ° depuis la
position d'arr_t.
19

Table de cuisson de 36" (91,4 cm)
120VCA,60 Hz
monophase,15A
Neutre
Broche
Prisedu
cordond'alimentation
NeuT L1 Phase
Terre plate¼"
Brocheronde
BLn°l N
Fiche1
BL
Terre
Receptacle 1
AvC
Electrodes
Modules
d'allumageco N n°18
°14
15
N
N
ArG
ArG
N
ArC
C]
ArD
N
C]
AvG
N
C)
AvC
AvD
I ArG ArD
AvD
Contacteursdu robinet
REMARQUE : Le circuit electrique est ferme des que le bouton est enfonce et tourne dans le sens anti-horaire entre 0 et 210 ° depuis la
position d'arr6t.
W10588275B ® M
fr @2013 Jenn-Air. Used under license in Canada. All rights reserved.
Utilise sous licence au Canada. Tous droits reserves.
7/13
Printed in U_S.A.
Imprime aux E.-U.
