Jensen BTM15 User manual

Owner's Manual
BTM15
Bluetooth Handsfree Accessory
Accesorio Bluetooth de
Manos Libres
Accessoire mains libres
de Bluetooth
Manual del Propietario
Instructions pour le propriétaire

The Jensen BTM15 offers effortless wireless connectivity in a sleek, convenient design,
allowing you to focus on driving.
Features
=Bluetooth 2.1 specification compliant
=Supports pairing with pin code (NAME: BTM15, PIN: 1234)
=A2DP handsfree compatibility
=Small and easy to integrate into vehicle interior
=Up to 10 meters connection with Bluetooth devices
High quality stereo audio
COMPLIANCE STATEMENT: This device is verified to comply with Part 15.19 (a) (3) of
the FCC Rules. Operation subject to the following two conditions: (1) this device may not
cause harmful interference, and (2) this device must accept any interference received,
including interference that may cause undesired operation.
INTRODUCTION
PAGE 1

CAUTION: Changes or modifications not expressly approved by the party responsible
for compliance could void the user's authority to operate this equipment.
NOTE: When using a BTM15 with a Jensen voice control head unit, the 3.5mm male
connector must be connected to the microphone input on the back of the head unit.

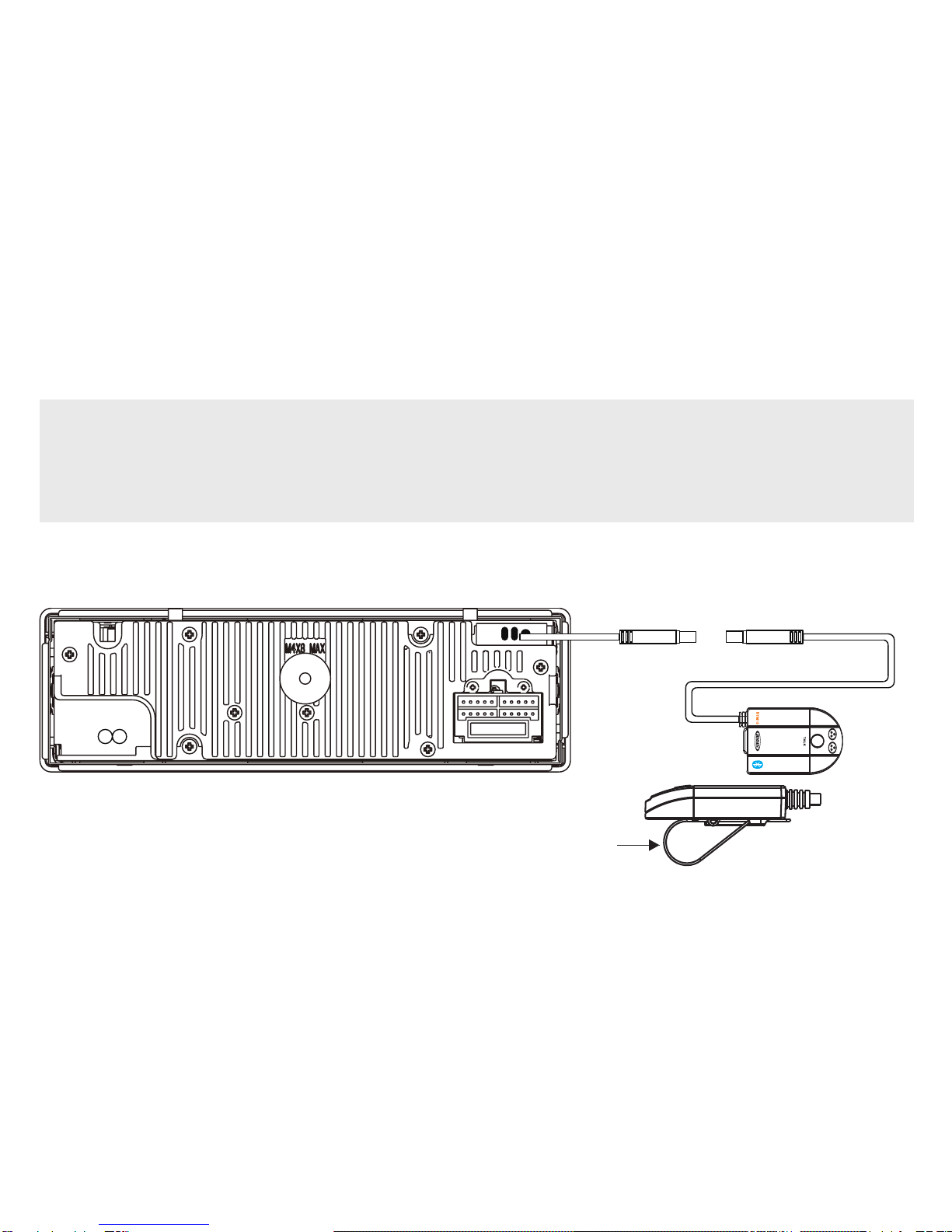

1. Before using Bluetooth functions, you must connect the BTM15 to the BT BUS cable
on the back of your BTM15 compatible head unit.
2. Attach the BTM15 to your vehicle's sun visor
using the clip on the back of the BTM15.
Installation Instructions
PAGE 2
Main Unit
BTM15
Bluetooth Bus
Visor Clip

UV10, VM9214, VM9224, VM9213, VM9223, VM9313, VM9413, VM9423,
VM9314, VM9324, VM9414, VM9424 and VM8514 Head Units
1. Press the SRC button to access the Source Menu.
2. Select the Bluetooth source (BT).
3. Press the Bluetooth Connect Icon ( ) to begin the pairing process.
4. Make sure Bluetooth is enabled on your phone and search for new devices.
5. Select your head unit model number from the device list.
6. The password for pairing is "1234". During the pairing process, the head unit
model number appears on your mobile phone.
For all other compatible head units, please see the Owner's Manual that came
with your radio for pairing instructions.
Pairing your Phone to the BTM15
PAGE 3

Operation
PAGE 4

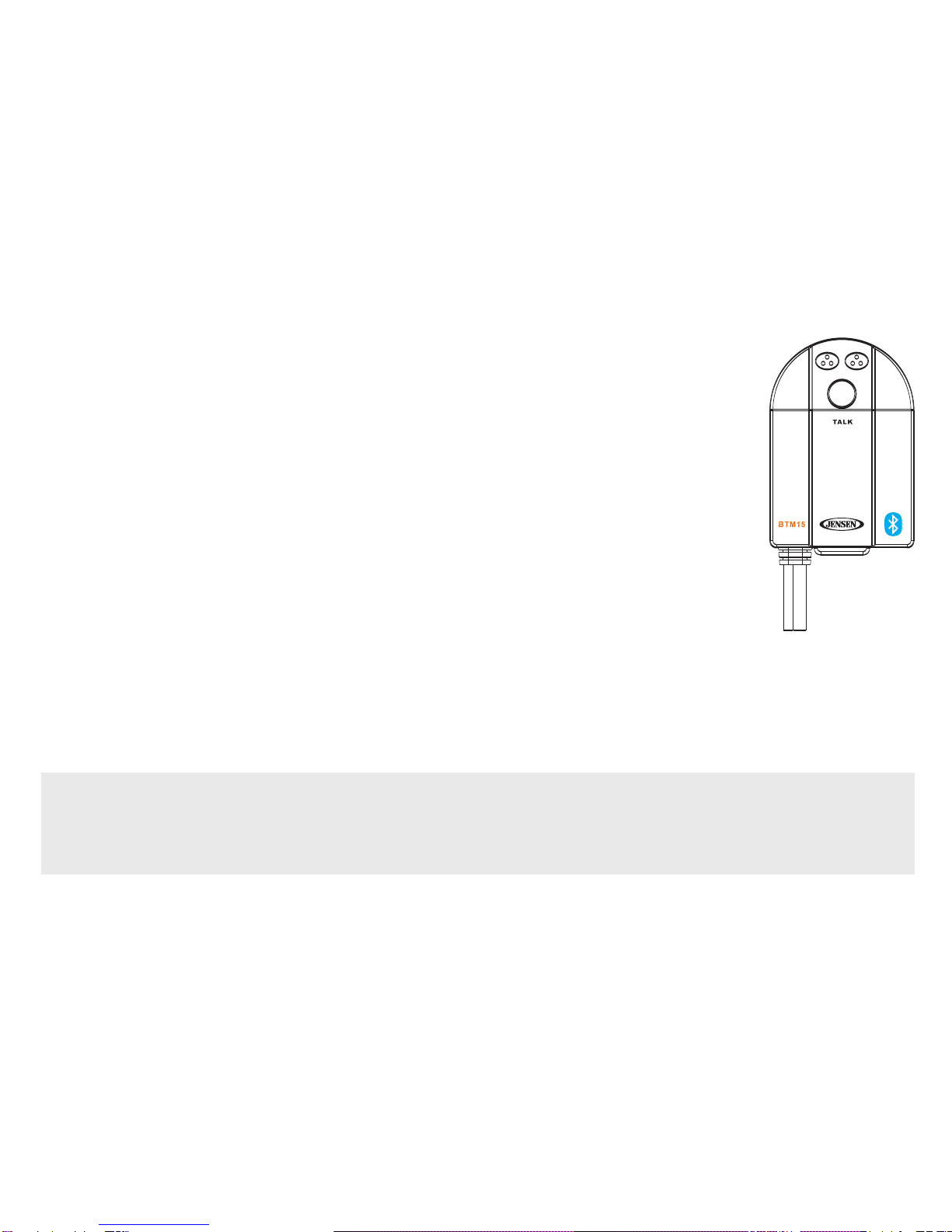

Bluetooth operation is dependent upon your compatible head unit and
remote control. Operation specific to the BTM15 is listed below:
!To answer an incoming call, press the TALK button on the BTM15.
!To end a call, press the TALK button.
Using your BTM15 with a Jensen voice controlled head unit
There are two microphones built into the BTM15; one
microphone is for Bluetooth and the second is designed to be
used in conjunction with the PTT (Push To Talk) button found on
the Jensen voice control head units. When using the BTM15, the microphone that
was included with your voice control head unit is no longer needed and can be
removed. The "Talk" button is for Bluetooth only, not voice control.
As with all Bluetooth devices, some features are limited by the mobile phone's
compatibility. Please refer to the Owner's Manual that came with your head unit
for additional Bluetooth Operating Instructions and instructions specific to voice
control operations.

El Jensen BTM15 ofrece conectividad inhalámbrica sin esfuerzos en un cómodo y
elegante diseño, permitiéndole que se concentre en la conducción.
Características
=Cumple con las especificaciones Bluetooth 2.1
=Soporta apareamiento con código de pin (NAME: BTM15, PIN: 1234)
=Compatibilidad manos libres A2DP
=Pequeño y cómodo para integrar dentro del interior del vehículo
=Conexión de hasta 10 metros con dispositivos Bluetooth
Audio estéreo de alta calidad
DECLARACIÓN DE CONFORMIDAD: Este dispositivo está verificado para cumplir con
las Normas FCC sección 15.19 (a) (3). Funcionamiento sujeto a las dos siguientes
condiciones: (1) Este dispositivo no debería producir interferencias dañinas, y (2) este
dispositivo debe aceptar cualquier interferencia recibida, incluyendo interferencias que
podrían provocar un funcionamiento no deseado.
INTRODUCCIÓN
PAGE 5

PRECAUCIÓN: Los cambios o modificaciones no expresamente aprobados por la parte
responsable para cumplimiento de normas podría anular la autoridad del usuario para operar
este equipo. NOTA: Cuando usa un BTM15 con una unidad central Jensen con control de voz,
el conector macho de 3.5mm debe estar conectado a la entrada de micrófono en la parte trasera
de la unidad central.

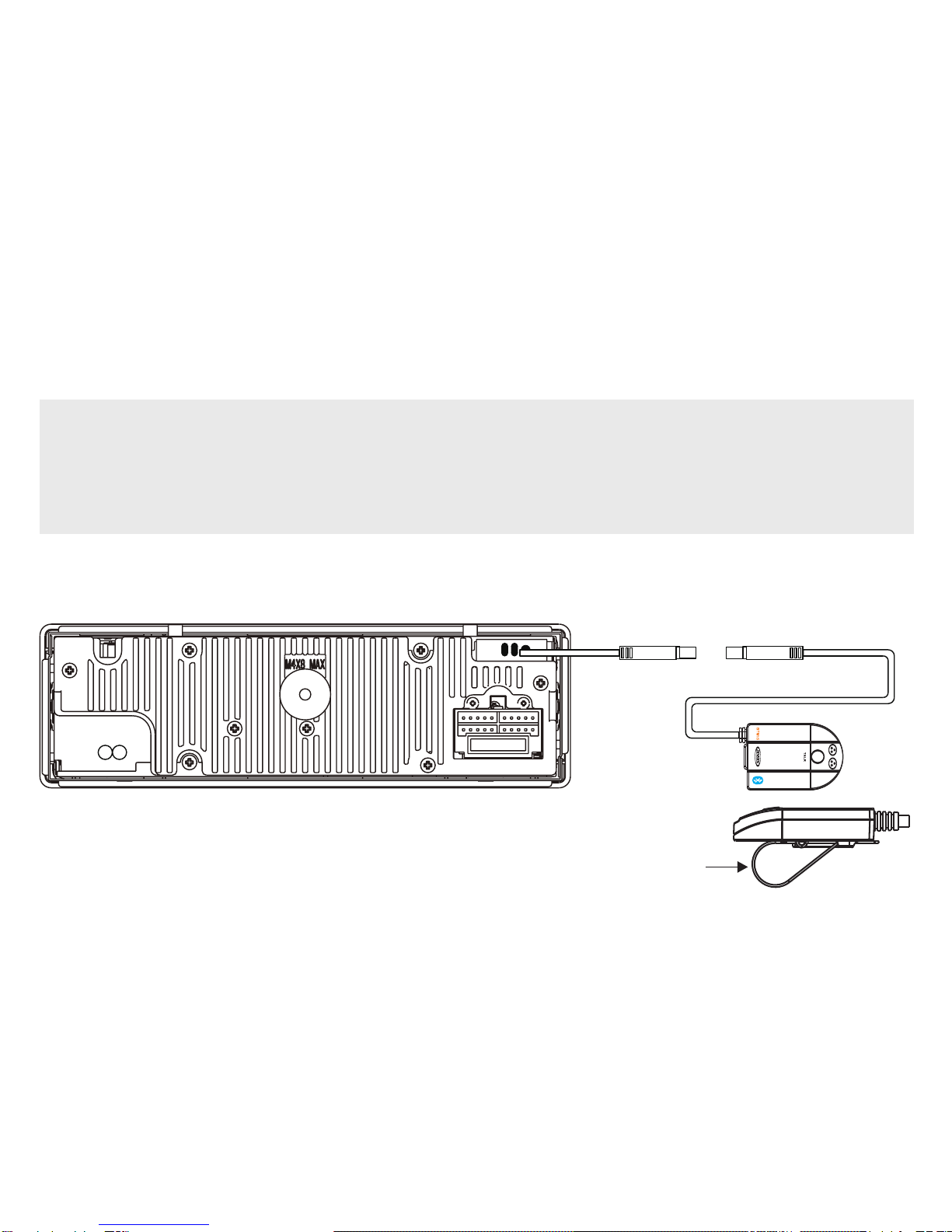

1. Antes de usar las funciones Bluetooth, debe conectar el BTM15 al cable BT BUS en la parte
posterior de su unidad central compatible con el BTM15.
2. Sujete el BTM15 al parasol de su vehículo usando
el clip en la parte trasera de su BTM15.
Instrucciones de Instalación
PAGE 6
Unidad Central
BTM15
Bus Bluetooth
Clip del Parasol

Unidades Centrales
VM9413, VM9423, VM9314, VM9324, VM9414, VM9424 y VM8514
1. Presione el botón SRC para acceder al Menú Fuente (Source).
2. Seleccione la fuente Bluetooth (BT).
3. Presione el ícono conectar Bluetooth ( ) para comenzar el proceso de
apareado.
4. Asegúrese que Bluetooth está activado en su teléfono y busque por nuevos
dispositivos.
5. Seleccione su número de modelo de unidad central de la lista de dispositivos.
6. La contraseña de apareado es "1234". Durante el proceso de apareado, el
número de modelo de su unidad central aparece en su teléfono móvil.
Para todas las demás unidades centrales compatibles, por favor vea el Manual
de Propietario que viene con su radio para instrucciones de apareado.
UV10, VM9214, VM9224, VM9213, VM9223, VM9313,
Apareando su Teléfono al BTM15
PAGE 7

Operación
PAGE 8

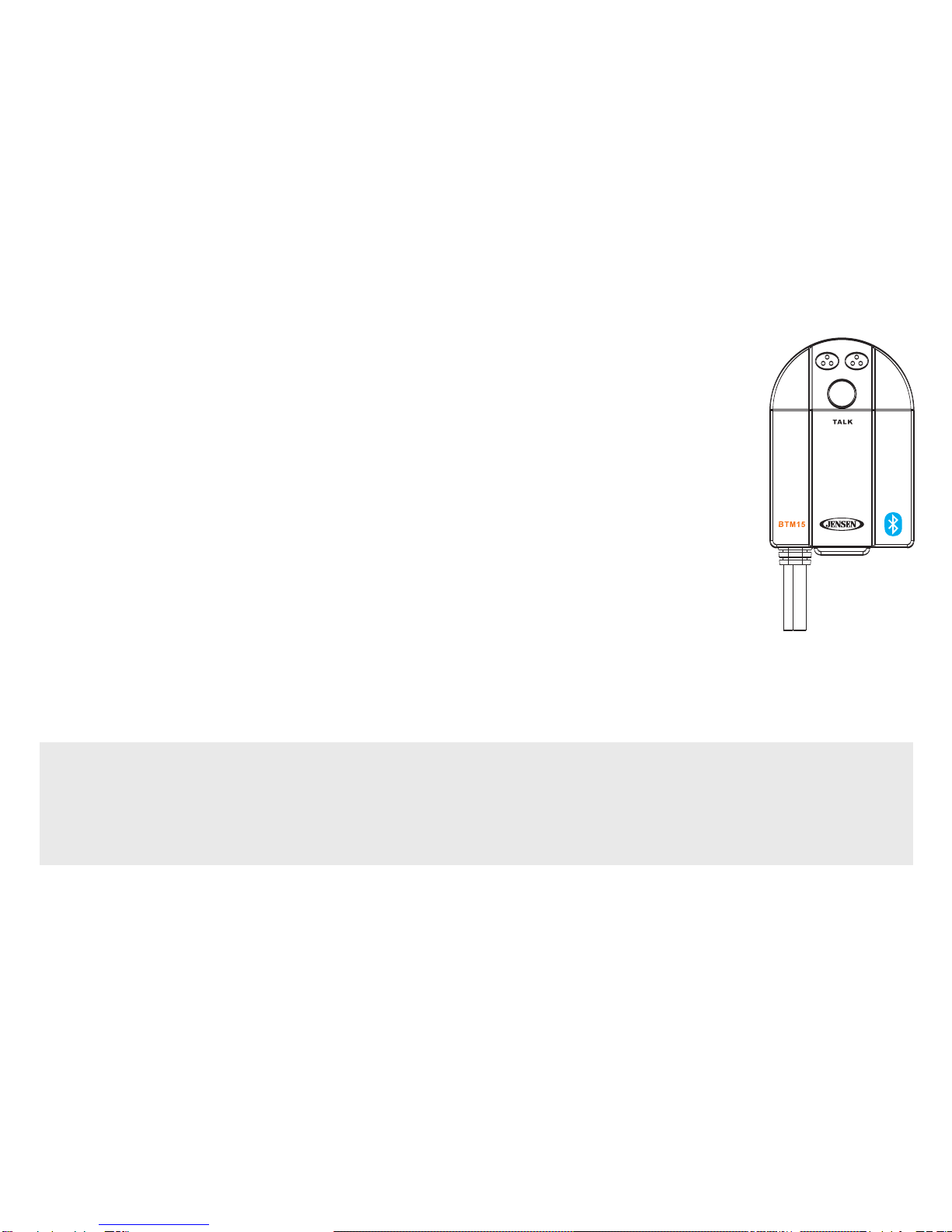

El funcionamiento de su Bluetooth depende de la compatibilidad con su
unidad central y control remoto. A continuación se listan las operaciones
específicas del BTM15:
=Para responder una llamada entrante, presione el botón en el
BTM15.
=Para finalizar una llamada, presione el botón TALK.
Usa con una unidad central Jensen con control de voz
Hay dos micrófonos incorporados en el BTM15; un micrófono es para
Bluetooth y el segundo está diseñado para ser usado en conjunto con el
botón PTT (Push To Talk (pulsar para hablar)) que se encuentra en las unidades
principales Jensen con control de voz. Cuando usa el BTM15, el micrófono que fue incluido
con su unidad central con control de voz, no es necesario y puede quitarse. El botón "Talk
(Hablar)" sólo es para Bluetooth, no para el control de voz.
Como con todos los dispositivos Bluetooth, algunas características están limitadas por la
compatibilidad del teléfono móvil. Por favor refiérase al Manual del Propietario que viene
con su unidad central por Instrucciones adicionales de Funcionamiento de Bluetooth e
instrucciones específicas para operaciones de control de voz.
TALK

Le Jensen BTM15 offre une connectivité sans fil et sans effort dans une ligne convenable
et épurée, vous permettant de vous concentrer sur la conduit.
Caractéristiques
!Conforme à la spécifiication Bluetooth 2.1
!Soutient l’appariement avec le code postal (NOM: BTM15, PIN: 1234)
!Compatibilité avec A2DP mains libres
!Petit et facile à intégrer dans l’intérieur du véhicule
!Connexion jusqu’à & à mètres avec des dispositifs Bluetooth
!Audio stéréo de haute qualité
DECLARATION DE CONFORMITE: Ce dispositif est vérifié pour être conforme à la
Partie 15.19 (a) (3) des réglements FCC. L’opération soumise à deux conditions: 1) ce
dispositif peut ne pas cause de l’interférence nuisible, et 2) ce dispositif doit accepter tout
interférence reçue, y compris de l’interférence qui peut causer l’opération indésirable.
INTRODUCTION
PAGE 9

CAUTION : Des changements ou des modifications qui ne sont pas explicitement approuvés par
le parti responsable pour la conformité peut annuler l’autorité d’utilisateur d’opérer cet
équipement. A NOTER : Lorsque vous utilisez un BTM15 avec une installation de tête contrôle
vocale Jensen, le connecteur male 3.5mm doit être branché à l'entrée microphone sur le dos de
l'installation de tête.
1. Avant d’utiliser les fonctions Bluetooth, vous devez brancher le BTM15 au câble BT BUS sur le
dos de votre BTM15 avec installation de tête compatible.
2. Attachez le BTM15 au pare soleil de votre véhicule
utilisant connecteur sur l'arrière du BTM15.
Instructions d’installation
PAGE 10
Radio Principale
BTM15
Connecteur Bluetooth
Connecteur de
pare-soleil

Modéles UV10, VM9214, VM9224, VM9213, VM9223, VM9313, VM9413,
VM9423, VM9314, VM9324, VM9414, VM9424 et VM8514
1. Pressez le bouton SRC pour accéder au Menu Source.
2. Sélectionnez la source Bluetooth (BT).
3. Pressez l’icône de Connexion Bluetooth ( ) pour commencer le processus
d’appariement .
4. Assurez-vous que le Bluetooth est activé sur votre téléphone et chercher pour
des dispositifs nouveaux.
5. Sélectionnez le numéro du modèle de votre installation de tête de la liste des
dispositifs.
6. Le mot de passe pour l’appariement est “1234”. Pendant le processus
d’appariement le numéro du modèle de l’installation de tête apparaît sur votre
téléphone mobile.
Pour tout autre installation de tête compatible, veuillez consulter le mode
d’emploi du propriétaire qui a accompagné votre radio, pour des instructions
d’appariement.
Apparier votre téléphone au BTM15
PAGE 11

Opération
PAGE 12
L’opération Bluetooth dépend de l’installation de tête compatible et la
télécommande. Opération spécifique au BTM15 est listé ci-dessous :
!Pour répondre à l’appel entrant, pressez le bouton TALK sur le BTM15.
!Pour terminer l’appel, pressez le bouton TALK.
Utilisez avec une installation de tête contrôle vocale Jensen
Il y a deux microphones encastrés dans le BTM15 : l'un est pour
Bluetooth et l'autre est conçu pour être utilisé avec le bouton PTT (Push
to Talk) qui se trouver sur les installations de tête contrôle vocale
Jensen. Lorsque vous utilisez un BTM15, vous n'avez plus besoin du
microphone qui a été inclus avec votre installation de tête contrôle vocale et celui-ci peut
être enlevé. Le bouton « Talk » est pour Bluetooth uniquement, et non pas le contrôle
vocale.
Comme avec tous les dispositifs Bluetooth, certaines caractéristiques sont limitées par la
compatibilité du téléphone portatif. Veuillez vous référer au Manuel du Propriétaire qui a
accompagné votre installation de tête pour des instructions d'opération Bluetooth
supplémentaires et des instructions spécifiques aux opérations de contrôle vocale.

Length of Warranty: This warranty fromAudiovox Electronics
Corporation shall be in effect for a period of 1 year from the date of
the first consumer purchase.
Persons Protected: This warranty will be enforceable by the original
owner during the warranty period so long as proof of date of
purchase from an authorized dealer is presented whenever warranty
service is required.
What is Covered: Except as otherwise specified below, this warranty
covers all defects in material and workmanship in this product. The
following are not covered: damage resulting from accident, misuse,
abuse, neglect, product modification, improper installation, incorrect
line voltage, unauthorized repair or failure to follow instructions
supplied with the product; damage occurring during shipment (claims
must be presented to the carrier); any plexiglass included with the
product; elimination of car static or other electrical interferences; any
product purchased outside USAor Canada, or on which the serial
number has been defaced, modified or removed.
How You Can Get Service
U.S. Purchasers: Please telephone Jensen Customer Service at 1-
800-323-4815. We will either inform you of the name and address of
an authorized repair station which will service the product or will
advise you to send the product to a factory service center.
Canadian Purchasers: The product should be returned to the dealer
from whom it was purchased and such dealer either will service or
arrange for service of the product. If shipment of the product is
required, it should be packed properly. The original dated bill of sale
must always be included with the product as proof of warranty
coverage.
What We Will Pay For: We will pay for all labor and material
expenses required to repair the product, but you must pay any labor
costs for the removal and/or installation of the product. If the product
is shipped for warranty service, you must prepay the initial shipping
charges, butAudiovox Electronics Corporation will pay the return
shipping charges if the product is returned to an address inside the
USAor Canada.
Limitation of Implied or Statutory Warranties and Conditions
Exclusions:Audiovox Corp's liability is limited to the repair or
replacement, at our option, of any defective product and shall not
include special, indirect, incidental or consequential damages of any
kind. THIS WARRANTY IS EXCLUSIVEAND IN LIEU OFANYAND
ALLOTHER WARRANTIES, EXPRESSED OR IMPLIED,
INCLUDING WITHOUT LIMITATION THE IMPLIED WARRANTIES
OF MERCHANTABILITYAND FITNESS FORAPARTICULAR
PURPOSEANDANY OBLIGATION, LIABILITY, RIGHT, CLAIM OR
REMEDY IN CONTRACTOR TORT, WHETHER OR NOTARISING
FROM THE COMPANY'S NEGLIGENCE,ACTUALOR IMPUTED.
NO PERSON OR REPRESENTATIVE ISAUTHORIZED TO
ASSUME FOR THE COMPANYANYOTHER LIABILITY IN
CONNECTION WITH THE SALE OFTHIS PRODUCT. IN NO
EVENT SHALLCOMPANY BE LIABLE FOR INDIRECT,
INCIDENTALOR CONSEQUENTIALDAMAGES.
Limited 1 Year Warranty – USA and Canada
PAGE 13

Duración de la Garantía: Esta garantíadeAudiovox Electronics
Corporation tendráefecto porel periodode 1año desdela fecha de
laprimeracompra del consumidor.
Personas Protegidas: Esta garantíapodrá serexigida porel
propietario originaldurante elperiodo degarantía, mientras pueda
presentar pruebade lafecha decompra a undistribuidor autorizado,
cuando seaque serequiera serviciode garantía.
Qué está Cubierto: Excepto especificadode otraforma abajo,esta
garantía cubretodos losdefectos enel material yla manode obrade
este producto.Lo siguienteno estácubierto: daños resultantesde
accidentes, maluso, abuso,negligencia, modificacióndeproducto,
instalación inadecuada,voltaje incorrecto, reparaciónno autorizadao
falla alseguir lasinstrucciones provistasconesteproducto;daño
causado duranteel envío(las quejaslas debe presentaral correo);
cualquier plexiglásincluido con elproducto; eliminaciónde estática
del automóvilu otrainterferencia eléctrica;cualquier producto
comprado fuerade EstadosUnidos yCanadá, oen elcualelnúmero
deserieha sido borrado, quitado omodificado.
HCómo Puede Obtener un Servicio
Consumidores en Estados Unidos: Por favor,llameal Serviciode
Atención alCliente deJensen al1-800-323-4815. Nosotros le
informaremos elnombre ydirección deun servicio autorizadoo le
solicitaremosqueenvíe el producto al centrodeservicio de la fábrica.
Consumidores en Canadá: El productodeberá serenviado al
distribuidor delcual compróy esedistribuidor realizará elservicio o
se encargaráde obtenerel serviciopara el producto.Si serequiere el
envío delproducto, estedebe estarembalado adecuadamente. La
factura decompra originalsiempre debeestar incluida conel
productocomoprueba de la cobertura delagarantía.
Qué Pagaremos Nosotros: Nosotros pagaremospor manode obra
y materialesnecesarios parareparar elproducto, pero usteddebe
pagar cualquiercosto dedesinstalar y/oinstalar el producto.Si el
producto seenvía parael serviciode garantía, usteddebe pagar
previamente loscostos delenvío inicial,peroAudiovoxElectronics
Corporation pagarálos costosdel envíode vuelta siel productose lo
envía auna direccióndentro deEstados Unidos oCanadá.
Limitaciones de Garantías o Condiciones Implicadas o legales
Exclusiones: La responsabilidadAudiovox Corporationse limitaa la
reparación oreemplazo, anuestra opción,de cualquier producto
defectuoso yno incluirádaños especiales,indirectos,incidentaleso
consecuentes de ningúntipo. ESTAGARANTÍAES EXCLUSIVAY
ÙNICAEN LUGARDE CUALQUIEROTRAGARANTÍA,
EXPRESADAO IMPLICADA,INCLUYENDO SINLIMITACIONES
LAS GARANTÍAS IMPLICADASDEMERCANTIBILIDADY
ADECUACIÓN PARAUN PROPÓSITO PARTICULAR Y
CUALQUIEROBLIGACIÓN, RESPONSABILIDAD,DERECHO,
RECLAMO OREMEDIO ENCONTRATOODERECHO,SEAO NO
SEAORIGINARIAEN LANEGLIGENCIADE LACOMPAÑÍA,
ACTUALO IMPUTADA.NINGUNAPERSONAO REPRESENTANTE
ESTÁAUTORIZADOAASUMIRPORLACOMPAÑÍANINGUNA
OTRARESPONSABILIDAD ENCONEXIÓN CONLAVENTADE
ESTE PRODUCTO. ENNINGÚN CASOLACOMPAÑÍASERÁ
RESPONSABLEPOR DAÑOSINDIRECTOS, INCIDENTALES O
CONSECUENTES.
Garantía de 1 Año Limitada Estados Unidos y Canadá
PAGE 14

Durée du garanti : Ce garantideAudiovox ElectronicsCorporation
sera effectif pour unepériode d'unan àpartir dela datedu premier
achat.
Personne protégée : Ce garantisera exécutablepar lepropriétaire
d'origine pendantla périodede garantitant que lapreuve dela date
d'achat d'unvendeur autoriséest présentéchaque fois quele service
degarantiest exigé.
Ce qui est couvert : Al'exception decequiest spécifiéci-dessous,
ce garanticouvre tousles défautsen matériel etd'artisanat dansce
produit. Lesuivant n'estpas couvert: dégâts résultant d'unaccident ;
mauvaise manipulation,abus, négligence,modification duproduit,
mauvaiseinstallation,voltage de ligne incorrect, dépannagenon-
autorisé, siles instructionsfournies avecleproduitn'ontpasété
suivies, dégâtsayant eulieu pendantla transportation (les
revendications doiventêtre présentéau transporteur),tout plexiglass
compris avecle produit,éliminatioin dustatiquedevoitureoud'autres
interférencesélectriques,tout produit acheté en dehorsdesEtats-
Unis ouCanada, oudont lenuméro desérie aété effacé,modifiéou
enlevé.
Comment vous pouvez obtenir du service
Acheteurs aux Etats-Unis : Veuillez téléphonerauJensen
CustomerServiceà 1-800-323-4815. Nous vous informeronsdunom
et de l'adressed'une stationde dépannageautorisée qui va
dépanner leproduit, ounous vousaviserons d'envoyer le produità
uncentred'entretien d'usine.
Acheteurs Canadiens : Le produitdoit êtreretourné auvendeur de
qui ila étéacheté etle vendeur dépannerale produitou fera
dépanner leproduit. Sila transportationdu produit estexigée, ildoit
être emballécorrectement. Lafacture d'originedu produit doitêtre
inclus avecle produitcomme preuvedu garanti.
Ce que nous payons : Nous payeronstous lescoûts detravail et de
matériel exigéspour dépannerle produit,mais vous devezpayer tous
les coûtsdu travailpour l'enlèvementet/ou installation duproduit. Si
le produitest transportépour l'entretiengaranti, vous devezpayer les
frais de transportationdu départ,maisAudiovox Electronics
Corporation vapayer latransportation duretour si leproduit est
retourné àun adresseà l'intérieurdes Etats-Unis oudu Canada.
Limitation des garantis impliqués ou statutaire et conditions
Exclusions : La responsabilitéd'Audiovox Corpest limitéau
dépannage ouremplacement, ànotre choix,de tout produit
défectueux etne comprendrapas desdommages accessoires ou
indirects ou spéciauxde n'importequelle sorte.CE GARANTI EST
EXCLUSIFETAU LIEU DETOUTOU N'IMPORTEQUELAUTRE
GARANTI EXPRIMEOU IMPLIQUEYCOMPRIS SANS
LIMITATIONSLES GARANTISIMPLIQUES DEMARCHANDABILITE
ET CAPACITE POUR UN BUTPARTICULIER ETTOUT
OBLIGATION,RESPONSABILITEDRIUTREVENDICATIONOU
REMEDEENCONTRATOUTORTSI OU NON EMANANTDE LA
NEGLIGENCEDE LASOCIETE,ACTUELLE OU IMPLIQUEE,
AUCUNEPERSONNEOUREPRESENTANTN'ESTAUTORISEEA
ASSUMERDE LAPARTDE LASOCIETETOUTAUTRE
RESPONSABILITERELATIVEMENTALAVENTE DECE PRODUIT.
ENAUCUN CASLASOCIETE SERARESPONSABLE POURDES
DOMMAGESACCESSOIRES OUINDIRECTS.
Garanti limité d'un an Etats-Unis et Canada
PAGE 15

Audiovox Electronics Corporation
Hauppauge, NY 11788
www.jensen.com
© 2010 Audiovox
v. 040810
Printed in China/Impreso en China/Imprimé en Chine
