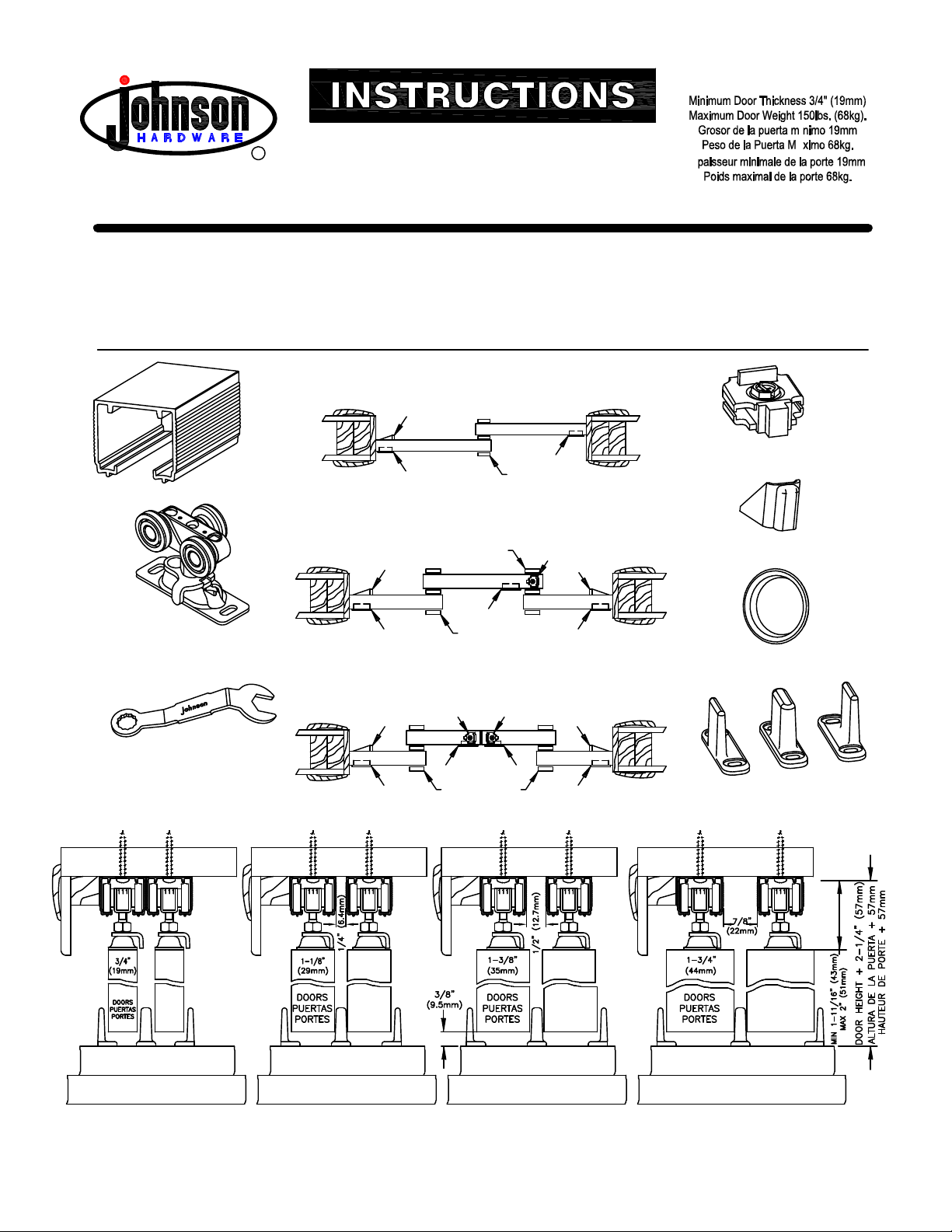

Johnson Hardware 111SD Series User manual

1025
www.johnsonhardware.com
111SD SERIES
SLIDING DOOR HARDWARE
IN111BYP L.E. JOHNSON PRODUCTS, INC. - 2100 STERLING AVE. - ELKHART, IN USA 46516 - [phone] Rev. 09/18
R
PREPARE OPENING CAREFULLY: MAKE SURE CORNERS ARE SQUARE,
HEADER IS LEVEL AND JAMBS ARE STRAIGHT.
PREPARE LA ABERTURA CON CUIDADO: ASEGÚRESE QUE LAS ESQUINAS, ESTÉN EN ESCUADRA,
QUE LA CABECERA ESTE NIVELADA, Y QUE LAS JAMBAS ESTÉN RECTAS.
PREPAREZ L'OUVERTURE AVEC PRECAUTION: ASSUREZ VOUS QUE LES COINS SONT A ANGLE DROIT,
QUE LE LINTEAU EST A NIVEAU ET QUE LES MONTANTS SONT DROITS.
2X Door width -1"
2X Ancho de la Puerta -25mm
2X Largeur de Porte -25mm
2155
2 Door, Portes, Puertas:
3X Door width -2"
3X Ancho de la Puerta -50mm
3X Largeur de Porte -50mm
3 Door, Portes, Puertas:
4X Door width -2"
4X Ancho de la Puerta -50mm
4X Largeur de Porte -50mm
4 Door, Portes, Puertas:
2155
2155
2155
2155
2155
30
30
30
30
30
30
30
30 30
1155
1155
1155
101
101
101 101
101
111
1712
1155
30
101
í
á
É

MOUNT TRACK TO HEADER: Cut track to fit opening, insert
1025 Hangers and 1155 Stop (3 or 4 door openings only) into
track and mount to header with 1-1/4" (32mm) pan head screws.
COLOQUE EL RIEL EN LA CABECERA: Corte el riel para que
quepa en la abertura, inserte los Colgadores 1025 y el Freno
1155 (sólo para aberturas de 3 o 4 puertas) en el riel e instalelos
en la cabecera con tomillos de cabeza redonda de 32mm.
MONTEZ LA GLISSIERE AU GUIDE: Coupez la glissière à la
dimension de lo'ouverture, insérez les Roulettes 1025 et le Stop 1155
(3 ou 4 ouvertures de porte seulement) dans la glissière et montez
au guide en utilisant des vis à pan de 32mm.
MOUNT HANGER PLATES TO DOOR: Fasten Door Plates to top of 2" (50mm) from each edge,
on center line of door.
MONTAJE DE LAS PLACAS DE COLGAR EN LAS PUERTAS:
Sujete las placas de la puerta a la parte de arriba de la puerta,
a 50mm de cada borde, en el centro.
MONTEZ LES PLAQUES DE ROULETTES A LA PORTE: Fixez les plaques sur le dessus de la porte, à 50mm
de chaque coin, au centre.
DRILL HOLES AND INSTALL PULLS: #30 (2-1/8" (54mm) dia.) Pulls
are furnished as standard. Bore 2-1/8" (54mm) hole through front of
panel, snap pull into place. (if hole is a bit too large for a snug fit,
wrap tape around rear of pull to enlarge.)
HAGA ORIFICIOS E INSTALE LOS TIRADORES: #30 (de 54mm
de dia.) Los tiradores se proporcionan como elemento estrándar. Haga
un orificio de 54mm que atraviese la parte de enfrente del panel,
haga que el tirador quede en su lugar como con resorte. (Si el orificio
es demasiado grande para que quede ajustado, envuelva la parte de
atrás del tirador con cinta para agrandario.)
PERCEZ DES TROUS ET INSTALLEZ LES POIGNEES: #30
(54mm de diamètre). Les poignées fournies sont standard. Creusez
un trou de 54mm à travers le panneau frontal, Fixez les poignées en
place. (Si le trou est trop large pour un montage à frottement doux,
enveloppez l'arrière de la poignée dans un ruban pour l'élargir.)
2-1/8"
(54mm) 2-1/8"
(54mm)
2"
(50mm) 2"
(50mm)
36"
(91cm)
36"
(91cm)
HANG DOORS: Insert 1020 Door Plate's pivot pin into 1025 Hanger.
Lock into place with locking lever.
INSTALE LA PUERTA: Coloque el perno de pivote de la placa de puerta
1020 en el Colgador 1025. Ajústelo en su lugar con la palanca de ajuste.
ACCROCHEZ LES PORTES: Insérez l'axe pivotant des attaches 1020 dans
les roulettes 1025. Fixez sur place avec le levier de blocage.
LOCKING LEVER
PALANCA DE AJUSTE
LEVIER DE BLOCAGE
1
2
3
4
LOCK TABS
HANGERS
(ALTERNATE)
2" (50mm)
DOOR PLATES
DOOR PLATE
2" (50mm)

3 AND 4 DOOR 1155 STOP: (3 door opening) Attach the 1155 Stop on rear track to the right of the center door,
(4 door opening) Attach the 1155 Stops to the rear track in the center of the opening.
FRENO 1155 PARA 3 Y 4 PUERTAS: (aberturas de 3 puertas) Coloque el Freno 1155 en el riel de atrás a la derecha
de la puerta central, (abertura de 4 puertas) Coloque los Frenos 1155 en el riel de atrás en el centro de la abertura.
3 ET 4 PORTES STOP 1155: (ouverture à 3 portes) Attachez le stop 1155 sur la glissière arrière à droite de la porte du
centre, (ouverture à 4 portes) Attachez les Stops 1155 à la glissière arrière au centre de l'ouverture.
5
6
7
8
INSTALL 2155: Attach 2155 Stop on rear of front door 1-1/2" (38mm) from jamb edge, 1/2" (13mm) from
top (Hollow core) or 40" (1m) from bottom (Solid core doors). Note: If other than the #30 pull is used, adjust
location of stop to allow for access to rear door pull.
INSTALE EL 2155: Coloque el Freno 2155 en la parte de atrás de la puerta de enfrente a 38mm del borde de la jamba,
a 13mm del borde de arriba (para puertas huecas) o a 1m del borde de abajo (para puertas sólidas). Nota: si se usa un
tirado que no sea el #30, ajuste la ubicación del tope para permitir acceso al tirador trasero de la puerta.
INSTALLEZ 2155: Attachez le Stop 2155 à l'arrière de la porte de devant à 38mm du coté du montant, 13mm du haut
(Noyau Creux) ou 1m du bas (Portes à Noyau Solide). Note: Si une autre poignée est utilisée que #30, ajustez
l'emplacement du stop pour permettre l'accès à la poignée de la porte arrière.
1-1/2" (38mm)
2155 2155
#30 #30

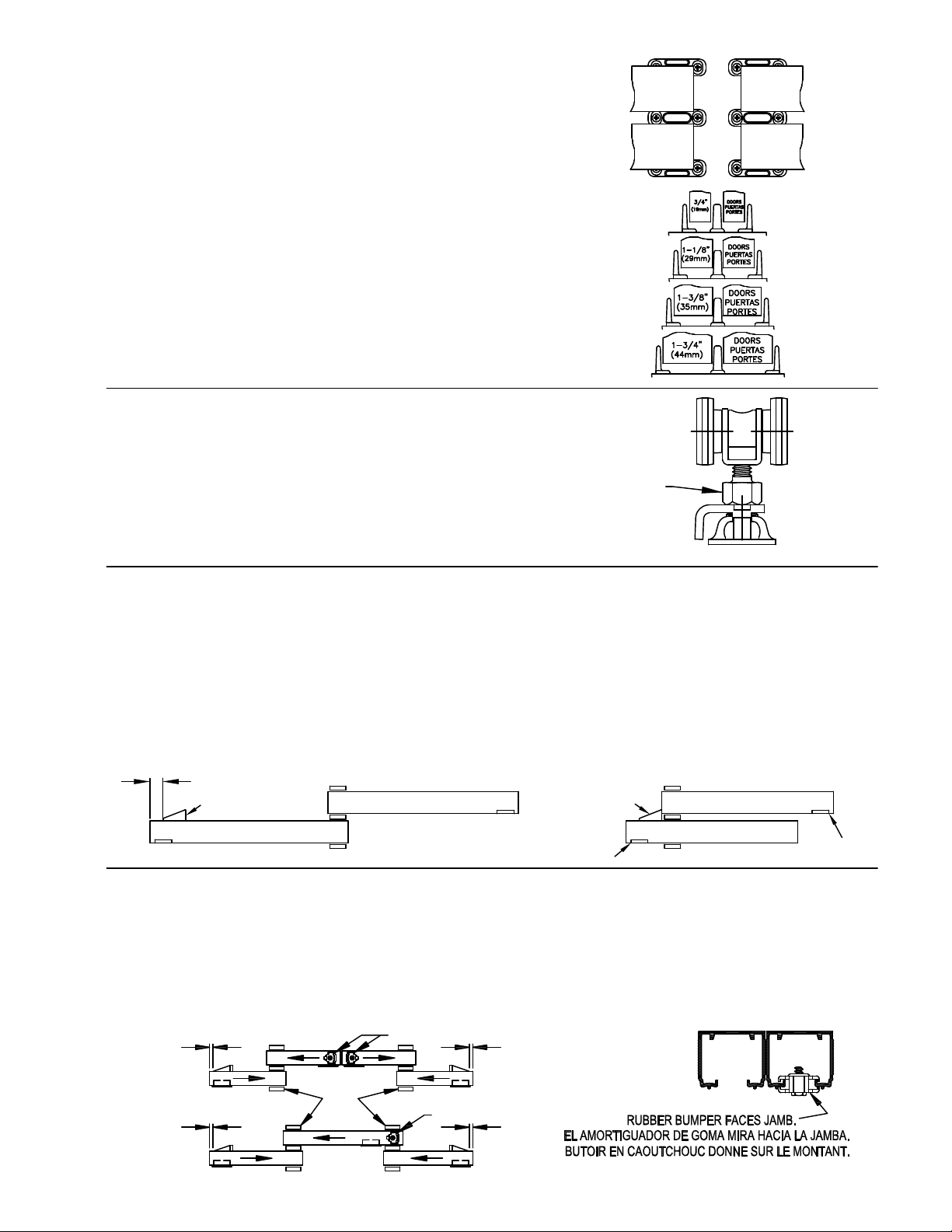

ADJUST HANGERS, if necessary, to plumb doors with jambs.
ADJUST LOS COLGADORES, sI es necesario, para que las
puertas queden a plomo con las jambas.
AJUSTEZ LES ROULETTES, si nécessaire, pour mettre à
plomb les portes et les montants.
ATTACH DOOR GUIDE: Move both doors to one side of jamb. Place
Door Guides 101 between doors and align doors with jamb. Attach
door guides to floor with 1-1/4" (32mm) screw. Push doors to opposite
jamb and put 1-1/4" (32mm) screw in other end of guides.
COLOQUE LA GUIA DE LA PUERTA: Mueva las dos puertas hacia
un lado de la jamba. Coloque la Guia de la Puerta 101 entre las
puertas y logre que las puertas queden alineadas con la jamba.
Coloque la guia de la puerta en el piso con dos tomillos de 32mm.
Mueva las puertas hacia la jamba del lado opuesto y coloque
un tomillo de 32mm en el otro extremo de la guia.
ATTACHEZ LE GUIDE DE LA PORTE: Deplacez les deux portes
vers un coté du montant. Placez le guide de la porte 101 entre les
portes et alignez avec le montant. Attachez le guide de la porte
au sol avec deux vis de 32mm. Poussez les portes vers le montant
à l'opposè et attachez l'autre bout du guide avec une vis de 32mm.
ADJUSTING NUT
TUERCA DE AJUSTE
ECROU D'AJUSTEMENT
1155 1-1/2"
(38mm)
GUIDE
GUIA
GUIDE 1155 1-1/2"
(38mm)
1-1/2"
(38mm)
1-1/2"
(38mm)

IN111BYP L.E. JOHNSON PRODUCTS, INC. - 2100 STERLING AVE. - ELKHART, IN USA 46516 - [phone] Rev. 09/18
1705

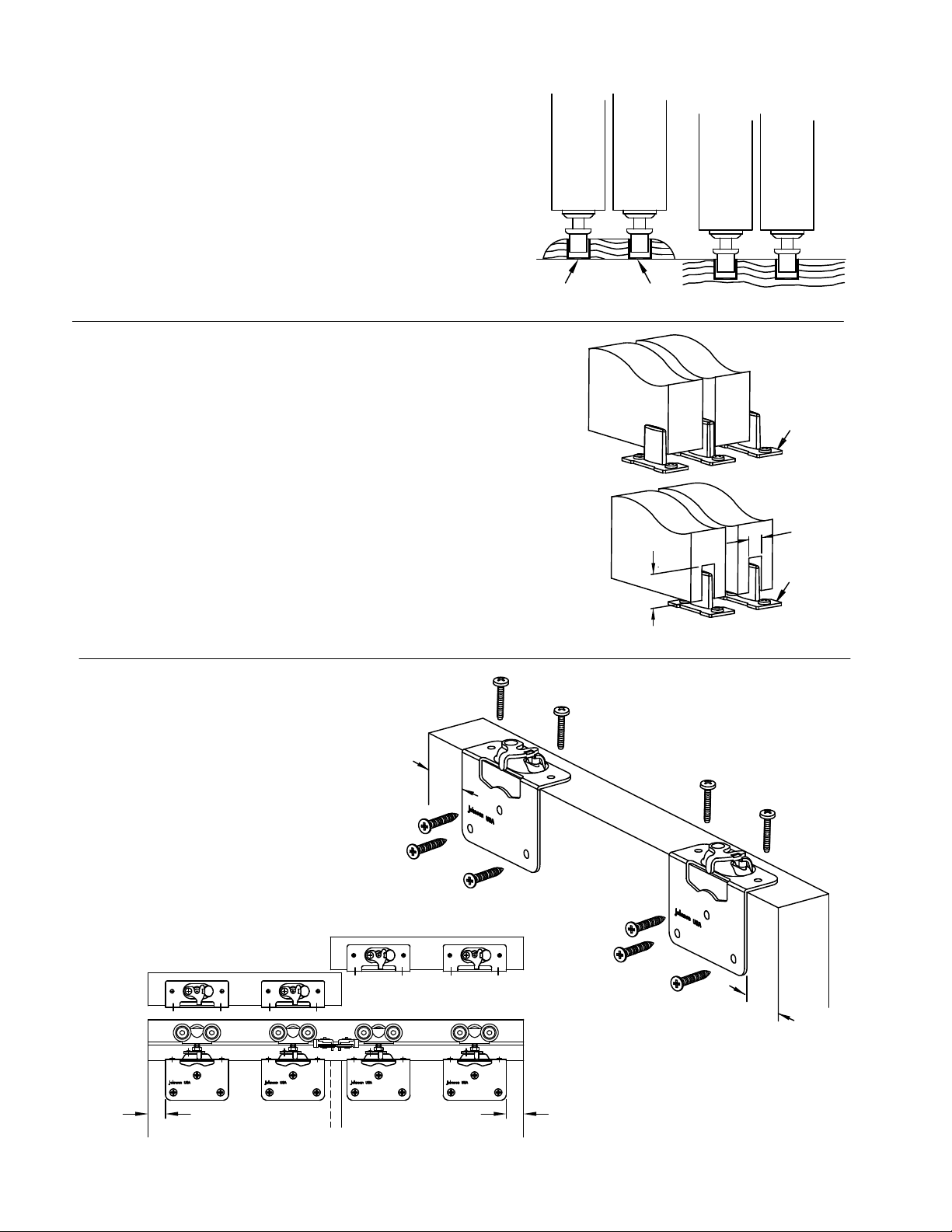

BOTTOM TRACK - THRESHOLD
If desired, a bottom track may be used instead of the guide furnished.
It may be used as a surface mount or imbedded in a routed out recess
in the floor.
RIEL INFERIOR - UMBRAL
Si se desea, se puede usar un riel inferior en vez de la guia
proporcionada. Se puede usar como soporte en la superficie o ser
colocado en un canal empotrado en el piso.
GLISSIERE DU BAS - SEUIL
Si on le desire une glissière du bas peut être substituée au guide
fourni. Elle peut être utilisée comme surface de montage ou
comme retrait dans le sol. 1050
1"
(25mm)
Optional Heavy Duty 201 Door Guides may be used in place
of the 101 Guides as shown in Step 5. Another option is to
route a groove in the doors.
Se puede usar la Guías de puerta extrafuerte 201, opcional,
en lugar de las Guías 101, como se muestra en el Paso 5.
Otra opción es hacer una ranura en las puertas.
Guides de porte 201 solide, optionnel, peut être utilisé à la place
des guides 101 comme illustré à l'étape 5. L'autre option
est de diriger une rainure dans les portes.
SIDE MOUNT OPTION
SIDE MOUNT PLATE LOCATIONS
2"
(50mm)
2"
(50mm)
1-3/8" (35mm) = 1034 DOOR PLATE
1-1/8" (29mm) = 1033 DOOR PLATE
3/4" (19mm) = 1032 DOOR PLATE
201
2030
5/16" (8mm)
WIDE SLOT
2"
(50mm)
2"
(50mm)
