Estimado usuario,
Gracias por elegir los electrodomésticos de Johnson.
Teniendo en cuenta el ofrecerle la máxima calidad, nuestro
objetivo es permitirle utilizar de manera óptima y eficiente
este aparato ecológico, fabricado en nuestras modernas
instalaciones en condiciones precisas.
Le aconsejamos leer atentamente este manual de usuario
antes de utilizar el arcón congelador comercial de Johnson;
guárdelo para poderlo consultar en cualquier momento con
el fin de garantizar el funcionamiento con alto rendimiento
del refrigerador como el primer día.
NOTA:
Este manual de usuario está elaborado para múltiples
modelos. Es posible que el aparato no cuente con alguna de
las funciones específicas que se mencionan en este manual;
dichas funciones se indican con *. La instalación del aparato la
deberá realizar un servicio técnico o instalador autorizado por
Johnson.
Nuestros aparatos están diseñados para el uso comercial.
ANTES DE INSTALAR O USAR ESTE APARATO, LEA LAS
INSTRUCCIONES.
Este aparato se ha fabricado en instalaciones modernas que
no dañan el medio ambiente.
Conforme a Reglamento de RAEE
V.1

V. 1
ES
ÍNDICE
SECCIÓN 1
Avisos de seguridad
SECCIÓN 2
Descripción general y
especificaciones técnicas
Ficha técnica
SECCIÓN 3
Instalación y puesta en marcha
Instrucciones de montaje del cristal
Instrucciones de montaje de las
ruedas
SECCIÓN 4
Instalación
Uso del aparato
Ajuste del termostato
SECCIÓN 5
Limpieza, mantenimiento y
transporte del refrigerador
Qué hacer antes de llamar al
servicio técnico autorizado
SECCIÓN 6
Conformidad con las directivas
RAEE, e información sobre
eliminación de residuos y sobre
el embalaje
GARANTÍA
10
11
13
18
18
19
4
9
22
25
27
28
15

ADVERTENCIAS DE SEGURIDAD
1. El aparato está diseñado para el uso en
redes eléctricas de 220-240 V 50 Hz de potencia.
El uso de un voltaje diferente puede provocar
que el aparato se averíe o un incendio.
2. El aparato está diseñado y fabricado úni-
camente para conservar alimentos envasados
y congelados. No guarde bebidas en él. No
use el aparato para ningún otro propósito.
3. Las instalaciones eléctricas deben cumplir
con las regulaciones legales.
4. No coloque el aparato en áreas de luz solar
directa, delante de aire acondicionado, calen-
tadores, estufas, hornos, fuentes radiales e
infrarrojas. De lo contrario, esto puede hacer
que disminuya el rendimiento, o que se averíe
o quede inutilizado.
5. Elija un lugar libre de humedad y con
buena ventilación para la instalación.
6. Limpie el aparato antes del primer uso.
7. No permita que los niños entren dentro del
aparato, ni que jueguen alrededor del mismo.
8. Si el electrodoméstico cuenta con cierre de
bloqueo, guarde la llave en un lugar seguro.
Inutilice el cierre de la puerta al final de la
vida útil del aparato. Es muy importante que
los niños no se queden encerrados dentro del
aparato. Esto supondría un peligro mortal.
9. Por motivos de seguridad, con el fin de
eliminar el riesgo de descargas eléctricas e
incendios, la instalación eléctrica deberá con-
tar con un sistema de interruptores con toma
4
V.1

a tierra. Nuestra empresa no se hará en ningún
caso responsable de ningún mal funcionamien-
to, avería ni daños que puedan surgir en el caso
de usar el aparato en redes sin toma a tierra.
10. No coloque materiales explosivos e infla-
mables dentro del aparato.
11. No utilice ningún objeto afilado para picar el
hielo que se forme en el evaporador del
refrigerador. De lo contrario, éste puede quedar
dañado. Además, ello puede causar escapes de
gas y hacer que el aparato se vuelva inoperable.
12. Antes de utilizarlo, y tras la instalación,
deje que transcurra un mínimo de 2 horas sin
moverlo.
13. Este aparato está diseñado para el uso en
espacios interiores y cubiertos. No debe utili-
zarse en lugares abiertos, al aire libre.
14. La instalación, ubicación, mantenimiento y
limpieza del aparato se debe realizar siguiendo
las instrucciones en la guía. En caso de daños
al aparato provocados por un uso no autori-
zado del manual, quedarán nulos todos los
términos de la garantía.
15. Evite que ningún objeto afilado ni punti-
agudo, ni que ningún material sobrecalentado
entre en contacto con la superficie de vidrio de
los componentes de la puerta, ya que esto
puede provocar grietas o roturas en ésta.
16. Para evitar que el aparato se deslice o se
incline, debe colocarlo sobre superficies llanas
y antideslizantes.
5
V.1

17. Será responsabilidad exclusiva del usuario,
en caso de cualquier avería del aparato, el
tomar precauciones sobre los alimentos conte-
nidos en él. Nuestra empresa no se hará en
ningún caso responsable por los alimentos en
mal estado que se deban a cualquier mal
funcionamiento o error en el uso del aparato.
18. No utilice nunca alargadores ni enchufes
de toma múltiple.
19. No utilice nunca agua a presión para la
limpieza. El agua a presión puede causar daños
en los componentes eléctricos.
20. Guarde el embalaje del aparato donde
los niños no puedan alcanzarlo. Los materiales
de embalaje (nylon, espuma de poliestireno,
etc. pueden ser peligrosos para los niños.
21. No deberán utilizar el aparato personas con
discapacidades físicas, visuales, auditivas o
mentales, niños, ni personas que carezcan de
experiencia e información, sin la supervisión de
una persona responsable de la seguridad.
22. Abra la puerta del aparato sólo cuando sea
necesario. Asegúrese de que la puerta esté bien
cerrada cuando no se utilice.
23. Desenchufe el aparato de inmediato de la
toma de corriente en caso de un corte de
corriente eléctrica repentino. Una vez que se
restablezca el suministro, espere 20 minutos
antes de volver a enchufar el aparato de nuevo
a fin de garantizar que la red eléctrica sea
estable.
6
V.1

24. No ponga mascotas ni animales salvajes
dentro del aparato, ni les permita entrar. Estos
animales pueden dañar el sistema eléctrico del
aparato y provocar un incendio.
25. En los aparatos cuyas puertas se mantienen
abiertas, o que se abren muy a menudo, se
incrementará la escarcha y el aparato tendrá
dificultades para poder refrigerar el contenido. Por
lo tanto, la puerta del aparato se deberá abrir
únicamente cuando sea necesario. Se debe
garantizar que la puerta del aparato esté cerrada
cuando no sea necesario.
26. Si se quiere ahorrar electricidad, no se
debe desenchufar el aparato si éste no se va a
utilizar por un tiempo corto. De hacerlo, el
aparato empleará más energía para volver a
enfriarse. En estos casos, bastará con regular el
termostato a una temperatura menor.
27. Siga estrictamente las instrucciones de
este manual en el momento de cambiar la
bombilla. La potencia de la bombilla que se
vaya a cambiar viene indicada en la placa de
características del aparato, que se encuentra
justo debajo de la bombilla. En cuanto a las
bombillas de dosel, sólo las podrá cambiar el
servicio técnico autorizado de Johnson.
28. Se recomienda al usuario no intentar
reparar por sí mismo el aparato, directamente
en caso de avería causada por el sistema eléc-
trico del aparato y/o la instalación eléctrica a la
que está conectado el mismo. Corte el suminis-
tro eléctrico desenchufando el aparato o apa-
gando el interruptor; y avise al servicio técnico
autorizado de Johnson más cercano.
7
V.1

29. Si el aparato no se va a usar durante mucho
tiempo, las puertas de cristal deben retirarse
30. Si el cable de corriente está dañado, para
evitar una situación peligrosa, debe cambiarlo
el fabricante, un agente del servicio técnico
autorizado, o bien personal de mantenimiento
con similar cualificación.
¡Atención!
Este aparato contiene gas inflamable y explo-
sivo R600a o R290.
Las aberturas de ventilación en la carcasa en
el cuerpo del aparato deben mantenerse
abiertas para evitar obstrucciones.
No deben utilizarse las herramientas mecáni-
cas ni ningún otro dispositivo diferente a los
recomendados por el fabricante, para acelerar
el proceso de la descongelación.
El circuito de refrigeración no debe dañarse.
El equipo eléctrico no debe utilizarse en el
compartimento de almacenamiento de ali-
mentos del aparato a menos que sea reco-
mendado por el fabricante.
Para reducir el peligro de inflamabilidad, la
instalación de este aparato sólo debe ser reali-
zada por parte del servicio técnico de
Johnson.
8
V.1

SECCIÓN 2
ASPECTO GENERAL Y ESPECIFICACIONES TÉCNICAS
Arcón congelador comercial
Marco de aluminio
Puertas de cristal
Asa
Cuerpo
de la
unidad
(para aplicar
pegatinas
publicitarias)
Ruedas
Cierre
9
V.1

Las especificaciones técnicas de los aparatos se mues-
tran en la placa de características del aparato. Johnson
se reserva el derecho de modificar las especificaciones
de los aparatos sin previo aviso para la mejora del
producto.
FICHA TÉCNICA
Modelo JRA345DPRO
Categoría del aparato COMERCIAL
GAS REFRIGERANTE R290
Volumen Bruto Total
(lt) 416
Volumen Neto Total
(lt) 345
Clase Climática 7/BC1 (35C/75% Rh)
Nivel de Ruido (dB(A)) 45-47
Altura (con ruedas (mm)) 904
Anchura (mm) 1314
Profundidad (mm) 653
Peso Neto (kg) 65
Entrada Eléctrica (V/Hz) 230
Potencia Total (W) 350/300
JRA490DPRO
COMERCIAL
R290
582
490
7/BC1 (35C/75% Rh)
45-47
904
1773
653
85
230
420/420
10
V.1

SECCIÓN 3
INSTALACIÓN Y PUESTA EN MARCHA
Selección del lugar de instalación
Para que el aparato funcione sin ningún problema, es esen-
cial el entorno en el que se vaya a instalar y donde vaya a
funcionar. Al elegir el entorno de funcionamiento:
No instale el aparato en lugares expuestos al aire libre.
(avenidas, calles, etc.)
Para que el aparato pueda enfriar bien, se debe evitar
poner cartones, cajas, etc. delante de las rejillas infe-
riores.
Coloque el aparato a un mínimo de un (1) metro de
distancia de fuentes de calor (estufas, calefactores, ca-
lentadores eléctricos, etc.) (Imagen 1)
No debe exponerlo a la luz solar directa. Si la luz solar
alcanza el vidrio del arcón, el funcionamiento del mismo
se verá incrementado. Esto significa que se incremen-
tará tanto la temperatura de los productos contenidos
dentro, como el consumo eléctrico. (Imagen 2)
No lo coloque frente a unidades de aire acondicionado,
delante de las rejillas de ventilación, debajo del ven-
tilador ni en las aperturas directas de las puertas y
ventanas. (Imagen 3)
Con el fin de que el compresor del aparato funcione cor-
rectamente, la entrada de aire y el escape deberán estar
siempre accesibles y libres de obstrucciones.
Asegúrese de que haya un espacio de 150 mm (15 cm)
entre la pared y la parte posterior del refrigerador si se
coloca contra la pared.
Imagen 1 Imagen 2 Imagen 3
11
V.1

ATENCIÓN:
En instalaciones realizadas por el servicio técnico autori-
zado de Johnson; el consumidor será informado y avisado
de la ubicación adecuada para la instalación, pero el
consumidor dará la decisión final sobre dónde tendrá lugar
la instalación.
El proceso mencionado anteriormente lo indicará el
servicio técnico autorizado de Johnson en el corres-
pondiente formulario del servicio de instalación y montaje.
El cliente será el único responsable de los daños que
puedan ocurrir debido a la ubicación de instalación deci-
dida según la decisión final del cliente.
La tensión y la frecuencia de la red deben ser las mis-
mas que las indicadas en la etiqueta, que se encuentra
en la parte trasera del aparato. Si el voltaje de red está
muy por debajo o por encima del valor especificado, se
debe usar un regulador de voltaje para garantizar el
voltaje deseado. Es aconsejable acudir a la ayuda de
un electricista experto acerca de este tema. El fusible
del enchufe donde el aparato está conectado debe
tener un máximo de 16A.
!
12
V.1

INSTALACIÓN DE LAS PUERTAS DE CRISTAL
Imagen 1
Coloque el aparato sobre una superficie plana y nivelada.

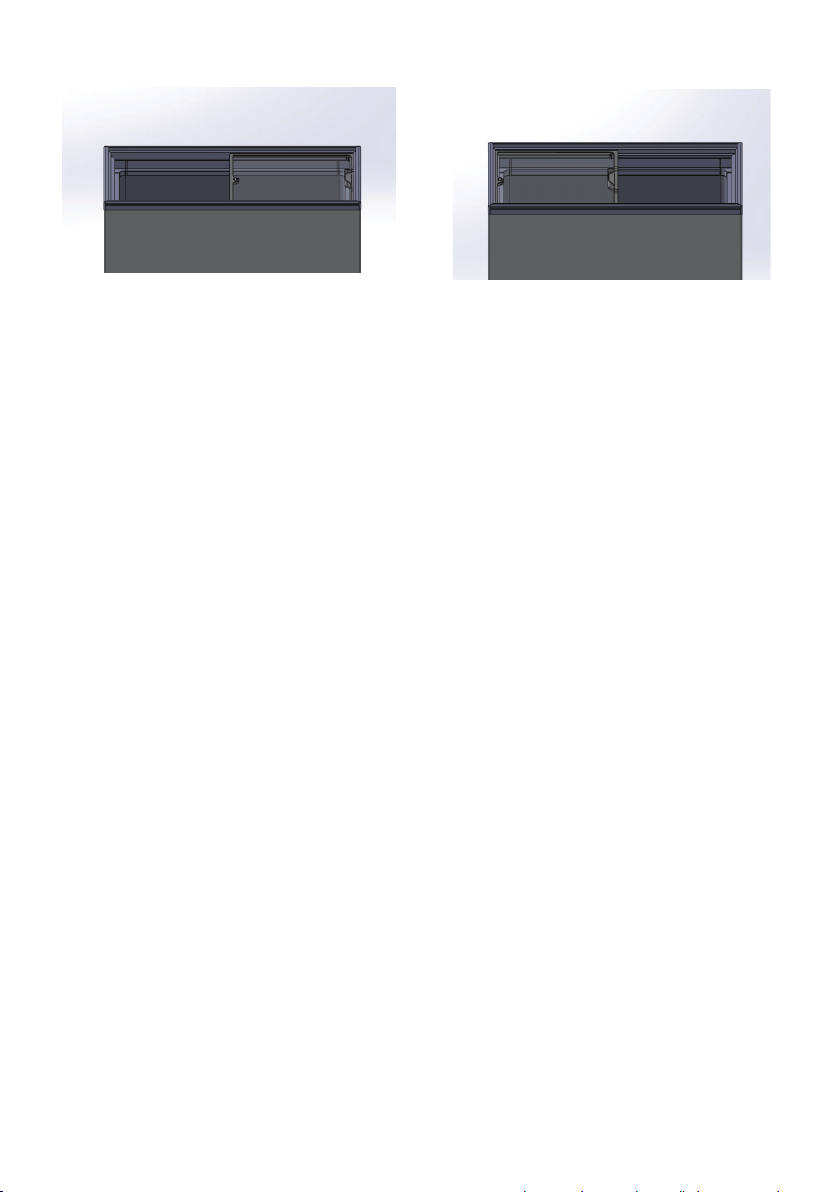

Vista frontal del arcón Vista frontal del
arcón inclinado
13
V.1

En primer lugar, monte el cristal de la puerta deslizable
en el marco superior en el sentido que se indica en la
imagen 2, de forma que el tirador quede a su derecha.
A continuación, coloque dos de los topes de plástico in-
cluidos en la bolsa de accesorios en los carriles del ex-
tremo izquierdo, con las pestañas mirando hacia dentro
del perfil.
Deslice el cristal del canal inferior hacia la izquierda
(Imagen 3) y coloque otros 2 topes en el lado derecho, de
forma que las pestañas del tope miren hacia el interior
del canal.
Repita el mismo proceso para instalar el cristal superior.
NOTA: Los topes de las puertas se colocarán en el canal
de perfil de la parte delantera en el arcón plano, y en el
canal trasero si se trata de un refrigerador inclinado.
Imagen 2 Imagen 3
14
V.1

INSTRUCCIONES DE INSTALACIÓN DE LAS RUEDAS
Imagen 1 Imagen 2 Imagen 3
Coloque el aparato como se muestra en la Imagen 2. A
continuación, monte dos ruedas con freno en la parte
trasera del arcón, fijándolas en los zócalos bajo el mismo
y compruebe que los centros están alineados, como se
muestra en la Imagen 4. Coloque los pasadores en U a
través de los agujeros, y asegure la estabilidad
colocando cuñas.
Coloque el arcón como se indica en la Imagen 3 y monte
las dos ruedas restantes como se muestra en la Imagen 5,
siguiendo el mismo proceso.
Imagen 4 Imagen 5
Imagen 5
15
V.1

Explicación de Clase Climática
Este aparato ofrece el mejor rendimiento de enfriamiento de
acuerdo con su clasificación climática, con las condiciones
que se indican en la tabla siguiente. Por esta razón, se debe
garantizar que la temperatura del lugar donde se vaya a
utilizar sea acorde a las indicadas en la tabla mencionada.
Explicación de la clasificación de temperatura del aparato
Es el rango de temperatura que se determina según la
temperatura de protección de los aparatos que se vayan a
introducir en el arcón.
El arcón Johnson que usted ha comprado cuenta con la
clasificación climática BC1 y están diseñados para funcionar
a una temperatura media de entre +16ºC y +35ºC.
El uso del aparato fuera del rango de temperatura ambien-
tal prescrito puede causar pérdidas de rendimiento.
Clasificación
climática
Temperatura ambiente
mínima de funciona-
miento y humedad
Temperatura ambiente
máxima de funciona-
miento y humedad
A+16 °C, 80 % 30 °C, 55 %
B+16 °C, 80 % 35 °C, 75 %
C+16 °C, 80 % 40 °C, 40 %
Clasificación
climática Temperatura más alta del aparato
C1 -18,0 ºC
C2 -7,0 ºC
SClasificación especial de aparato
16
V.1

SECCIÓN 4
COLOCACIÓN
Posiciones Posibles de Colocación:
1- Asegúrese de que haya un espacio libre de 150 mm (15
cm) entre la pared y el arcón de forma que solo la parte
posterior del mismo mire hacia la pared.
2- Cuando se vaya a colocar en esquina, deje un espacio
libre de 150 mm (15 cm) en su parte posterior que dé hacia la
esquina. Se puede apoyar a la pared el lado que llega a la
esquina. (Imagen 4)
La cuestión más importante para cualquier tipo de coloca-
ción es que la ventilación del compresor no esté bloqueada.
Coloque el aparato de forma que no esté inclinado de
ninguna manera y que esté de pie sobre sus patas o ruedas,
para luego poder encenderlo. (Imagen 5)
Cuanto mayor sea la ventilación del grupo de compresores,
con más eficiencia funcionará el aparato.
Imagen 4 Imagen 5
17
V.1

INSTALACIÓN
Retire del aparato todo el embalaje y el palé inferior antes
de su instalación. (Podría ser necesario levantar el arcón
para poder quitar el palé y embalaje de la base. Consulte el
peso del producto en la tabla de especificaciones técnicas.
Instale las piezas de repuesto incluidas en el aparato, de
acuerdo con las instrucciones de instalación. Utilice
únicamente piezas originales de repuesto de Johnson. Las
piezas de repuesto no originales pueden causar un peligro,
y pueden dañar el aparato.
Coloque el aparato en el lugar elegido. Se debe prestar
atención a las reglas de diseño que se indican en la guía
durante la colocación del aparato.
Nivele el aparato tanto horizontal como verticalmente
empleando un nivel de burbuja. Se debe ir ajustando las
patas de la parte inferior delantera del refrigerador, hasta
centrar la burbuja del nivel.
FUNCIONAMIENTO DEL REFRIGERADOR
Reglas de conexión eléctrica
El aparato empezará a funcionar una vez enchufado.
¡ATENCIÓN!
Está prohibido enchufar el aparato a tomas múltiples o
alargadores de cable.
El aparato no cuenta con ningún interruptor de encen-
dido / apagado separado.
No permita que los cables del aparato que estén conec-
tados a la red entren en contacto con superficies calientes.
18
V.1

El enchufe que se vaya a utilizar deberá contar con toma a
tierra. Además, el enchufe a utilizar debe ser de al menos
10-16 A y debe ser protegido por un fusible adecuado.
Acuda siempre al servicio técnico autorizado o a un elec-
tricista con licencia en relación con la seguridad de la red
eléctrica a la cual se enchufe el aparato. (Imagen 6)
La tensión y la frecuencia de la red deben ser las mismas
que las indicadas en la etiqueta del aparato. Si el voltaje de
red está muy por debajo o por encima del valor especi-
ficado, utilice un regulador de voltaje para asegurar el
voltaje deseado. Se recomienda acudir a la ayuda de un
electricista experto acerca de este tema.
No coloque el aparato en zonas de paso. Esto puede pro-
vocar daños o lesiones, además de dañar el refrigerador.
Imagen 6
AJUSTE DEL TERMOSTATO
La temperatura del refrigerador se ha ajustado en nuestra
fábrica para operar en las condiciones más apropiadas.
La temperatura de protección de los alimentos se ajusta
mediante termostato observando el termómetro (opcional)
del refrigerador.
19
V.1

La temperatura interna del refrigerador se puede ajustar
girando el botón del termostato. La temperatura dentro del
refrigerador estará en el nivel más bajo en la posición "7" del
termostato. La temperatura interna del aparato se puede
ajustar entre -16ºC y -24ºC.
Carga de productos en el arcón
Cuando el aparato vacío alcance la temperatura deseada,
se puede cargar con los alimentos que desee (si el aparato
tiene termómetro, se puede comprobar la temperatura
interna del aparato en él).
Cuando llene el aparato, asegúrese de tener en cuenta la
capacidad máxima de carga, y no exceda dicho límite de
carga.
ADVERTENCIA: Antes de introducir ningún producto en el
aparato, déjelo en marcha y en vacío durante un
mínimo de tres (3) horas.
No introduzca productos que no deban enfriarse dentro
del mismo.
20
V.1
