JR ProPo 11BPX PRO User manual

・Thissystemwith11pcsoutputportsusing
DMSS2.4GHztechnology.
・DualBatterySystem
・Two(DMSS)RA03TLSubReceiversincluded
・Powerswitchincluded(E-SwitchAdapter)
・Ahighlyefficientsystemthatmonitorsvoltage
andmanagesthepowersupplybetweenbatt-
eriesinabalancedmannertopreventbiasesin
powerconsumption.
・EasyBindSystem
■11BPXPRO■ESwitchAdapter
■RA03TL(2)■ConnectorMforBattery(2)
■RGCable(2)■Accessories
■InstructionManual
■Binding
!CAUTION!
Pluggingthebatteryintoaservoportwill
damagetheunit.Pleasebecareful.
WiththeESwitchintheOFFposition,con-
necttheRA03TLtothemainbattery.
Withthetransmitterto"Bindmode"turn
theSwitchtotheONposition.
WhentheLEDlightchangesfromflashing
tosteadylit,bindingiscomplete.
■XBUSServoIDSettings
Onthetransmitter'sXBUSorServosetting
mode,assignanIDtoeachservoindividually.
Dimensions:1.57x2.99x0.65inches
(40x76x16.5mm)
Weight:0.25oz/6.95g
OperatingVoltage:under12.6V
Modulation:DMSS2.4GHz
SignalOutputPorts:11ports
(PWMorXBUS)
DANGER!!
Donotusethisproductintherainaswatermaycau-
seelectronicdevicestomalfunction.
Thisproductcarriesariskofinjuryduetoheat,fire
andelectricshock.
Neverdisassembleormodifythisproduct.
Donotusethisproductotherthantheoperating
voltagebetween6.0Vto12.6VBesuretocheckthe
polaritywhenyouinputthebatteryconnectorto
thisproduct.
Reverseconnectionmaydamagethisproductalmo-
stimmediately.
Besuretocheckthebatterycapacityuponoperating
thisproduct,ifthebatterycapacityisundertheope-
rationalvoltage,thisproductmaynotfunctionprop-
erly.
Pleasedonotinsertanyconductivematerialsuchas
screwdriverorsteelwiresintothisproductʼsopen
space.
Iftheproductdoesnotoperateproperly,Donotco-
ntinuetousetheproduct.Pleaseconsultwithour
service.
■
■
■
■
■
■
■
■
■
Notfollowingthisadvicecarrieshighriskofdeath
orseriousinjurytotheuserorthethirdparties.
Thankyouforpurchasingthisproduct.
Toallowcorrectandsafe
useofthisproduct,
pleasereadthisoperationmanual
OPERATIONMANUAL
SETTING
Feature
Included
Specifications
DMSS2.4GHz RECEIVER SYSTEM
with TELEMETORY & XBus

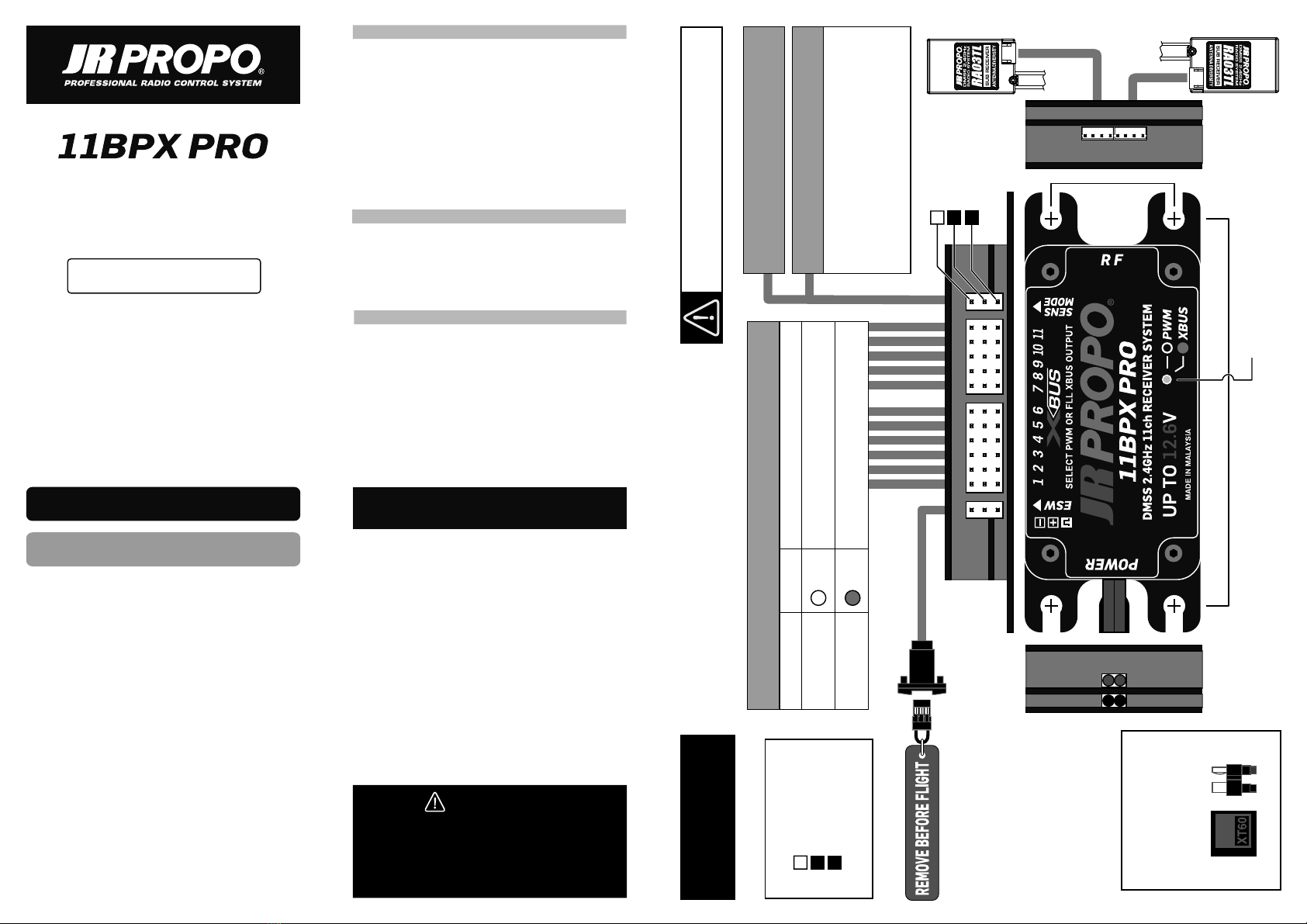

CONNECTION DIAGRAM
Besuretocheckthepolaritybefore
actualinsertionoftheconnectors.
RECEIVERBATTERY
suchasLi-Po3S
DMSSREMOTEANTENNA
PORTS
●
−GROUND
●
＋POSITIVE
PWM/XBUSModeSelectorPort
Besuretoinserttheswitchplug tochangethemodebetween ”PWM"＆”XBus” Note:Thisportisalsoavailablefor thetelemetrysensors.
OUTPUTPORTSFORSERVOS
OUTPUT
PWM
LED
OFF
SERVOCOMPATIBILITY
PWMSERVO・XBUSSERVO
XBUS ON XBUSSERVO
XT60 DEANS
Therearetwochoice ofthebatteryconne- ctoravailableas XT60orDeans
88mm
28mm
E-SwitchAdapter
−GROUND ＋POSITIVE SIGNAL
LED
−GROUND ＋POSITIVE SIGNAL
【 TOP 】
【 BOTTOM 】
ON/OFFSwitchplug
＊RemovingtheswitchplugturnspowerON. Note:Theplugisnotsensitivetoinsertiondirection.
SENSORTERMINAL
CAUTION
Pleasenoteinadvancethatthisunitdoes
nothaveavoltageregulatortherefore,
Properlyusetheservooradditionaldevi-
cesdependingonthesuppliedvoltage.

使用者もしくは第三者への危害･財産への損害
を未然に防止するため、必ずお守りいただく
ことを次の表記で区分し説明します。
・DMSS2.4GHzシステムを11個の出力ポートは
PWM出力と全ポートXBus出力のモード変更
が可能
・デュアルバッテリーシステム搭載
・DMSS用サブアンテナRA03TLを2個搭載
・電子スイッチ搭載
・イージーバインドシステム搭載
・バッテリの電圧を監視しバランスよく電源を
切り替え電源消費の偏りを防ぐ高効率システム
■製品本体 ■スイッチハーネスE
■RA03TLx2 ■RGケーブルx2
■電源用コネクターx2■取扱説明書
■バインド
スイッチEをOFFの状態でサブレシーバー
”RA03TL”とメインバッテリを接続します。
送信機の【BIND】を開始し、スイッチを
ONにしてLEDが点灯になれば完了です。
※点滅の場合は再度作業を行ってください。
サーボ出力端子にバッテリーを接続しな
いでください。基板が破損します。
■XBusサーボID設定
送信機のXBus機能またはサーボ設定器で
1台つづ順番にIDを設定してください。
品名:11BPXPRO
寸法:1.57x2.99x0.65in/40x76x16.5mm
重量:0.25oz/6.95g
動作電圧:12.6V以下
通信方式:DMSS2.4GHz
接続ポート:11ports(PWM1-11ch/全XBUS)
ご使用前にお読みください
分解、改造等をしないでください。
リード線やコネクタにキズがついた場合は使用しない
でください。
水に濡らさないでください。
結露の生じる環境では使用しないでください。
余ったハーネスの確実に固定してください。ハーネス
が絡まって事故の原因となる可能性があります。
振動の多い場所への固定は確実に行なってください。
この表示で「注意事項」を説明します。
この表示で「義務事項」を説明します。
この表示で「禁止事項」を説明します。
飛行中は電池残量に十分注意してください。
ご使用前に各部のガタつき、ネジの緩み等無いこと
を確認してください。
定格電圧以外で使用すると破損の原因となります。
接続するサーボ等の定格電圧に注意してください。定
格電圧以外で使用すると、破損の原因となります。
このたびは、弊社製品お買い上げいただき
誠にありがとうございます。
本製品を正しく安全にご使用いただくためにも
取扱説明書を必ずお読みください。
OPERATIONMANUAL
DMSS2.4GHz RECEIVER SYSTEM
with TELEMETORY & XBus
発売元：小西模型株式会社（RCDEPOT)
〒270-0239千葉県野田市泉1-3-17
TEL:04-7197-2948 FAX:04-7127-8010
【RCDEPOTラジオサービスセンター】
TEL：[phone]
■修理アフターサービスに関するお問合せ
man11BPXPRO
設定手順
接続の際は各コネクタの向き に十分注意してください。
RX用バッテリー
接続ケーブル
（Li-Po2S7.4v-3S11.1v）
リモートアンテナ
接続ポート
●
−端子
●
＋端子
テレメトリーセンサー接続ポート
PWM/XBUS出力切替ポート
出力モードの変更はこのポートに スイッチプラグを挿してバインド を行なってください。
接続図
サーボ接続ポート
出 力
PWM
LED
消灯
対応サーボ
PWMサーボ・XBUSサーボ
XBUS 点灯 XBUSサーボ
XT60 DEANS
バッテリーコネクタ 2 種類から選択可能
88mm
28mm
ON/OFF用スイッチプラグ
Eスイッチアダプタ
※引き抜くとONになります。極性は有りません。 −端子
＋端子 シグナル端子
【上】 【下】
−端子 ＋端子 シグナル端子
【 上 面 】 【 下 面 】
LED
本製品にレギュレーター機能はあり
ません。必ずメイン電源の電圧に対
応可能なサーボおよび機器をご使用
ください。
注 意
