Jula 326-001 User manual

Bruksanvisning för släpdragare
Bruksanvisning for tralletrekkere
Instrukcja obsługi wózka do holowania przyczepy
Assembly Instructions for Trailer Dolly
326-001
SV Bruksanvisning i original
NO Bruksanvisning i original
PL Instrukcja obsługi w oryginale
EN Installation instructions in original
14.06.2011 © Jula AB

SVENSKA
2
SVENSKA
SÄKERHETSANVISNINGAR
Läs bruksanvisningen noggrant innan användning!
Släpdragarens maxlast är 270 kg.
Se till att ha rätt skyddsutrustning då du använder släpdragaren.
Se till att du inte har några kroppsdelar i närheten av kulkopplingen när du kopplar på eller från ett
släp.
Barn får inte vistas i närheten av släpdragaren.
Kontrollera att det släp som ska kopplas på är säkrat så att det inte kan rulla iväg av misstag.
Kontrollera att släpets kulkoppling är korrekt kopplad på släpdragarens kula innan släpet flyttas.
Var försiktig när du flyttar släpet, så att det inte börjar röra sig okontrollerat.
Om släpdragaren och släpet ska stå still under en längre period måste de säkras så att de inte kan
rulla iväg.
Håll släpdragaren ren. Smörj rörliga delar regelbundet.
Kontrollera släpdragaren innan användning.
BESKRIVNING
Nummer Namn Antal Nummer Namn Antal
1 Kula 1 10
Låsbricka

10 5
2 Bult M18x40 1 11 Mutter M10 5
3 Låsbricka

18 1 12 Handtag 1
4 U-profil 1 13 Bult M12x30 1
5 V-stöd 1 14
Låsbricka

12 1
6 Stag 1 15 Mutter M12 1
7 Hjulaxel 1 16 Saxsprint 2
8 Hjul 2 17 Stor bricka 2
9 Bult M10x55 5 18
Bricka

12 1

SVENSKA
3
MONTERING
1. Montera staget (6) på hjulaxeln (7) med hjälp av bult (13), låsbricka (14), mutter (15), och bricka
(18).
2. Montera u-profilen (4) på axeln (7) med bultar (9), muttrar (11) och låsbrickor (10).
3. Montera ihop staget (6), u-profilen (4), handtaget (12) och V-stödet (5) med bultar (9), muttrar (11)
och låsbrickor (10).
4. Montera kulan (1) på axeln (7) med bult (2) och låsbricka (3).
5. Montera hjulen (8) på axeln med de stora brickorna (17) och saxsprintarna (16).
6. Kontrollera att alla bultar och muttrar är ordentligt åtdragna.
Med reservation för tryckfel och konstruktionsändringar som vi ej kan råda över. Vid eventuella problem,
kontakta vår serviceavdelning på telefon: [phone].
Jula AB, Box 363, 532 24 SKARA
www.jula.se

NORSK
4
NORSK
SIKKERHETSANVISNINGER
Les bruksanvisningen nøye før bruk!
Tralletrekkerens makslast er 270 kg.
Passe på å ha rett verneutstyr da du bruker tralletrekkeren.
Passe på at du ikke har noen kroppsdeler i nærheten av kuleclutchen da du kobler på eller fra et
tralle.
Barn får ikke visbli tatt i nærheten av tralletrekkeren.
Kontrollere at det tralle som skal kobles på er sikret slik at det ikke kan rulle av sted av feiltakelse.
Kontrollere at trallens kulekobling er korrekt koblet på tralletrekkerens kule før trallen flyttes.
Vis forsiktighet da du flytter trallen, slik at det ikke begynner bevege seg ukontrollert.
Om tralletrekkeren og trallen skal stå still under en lenger periode må de sikres slik at de ikke kan
rulle av sted.
Hold tralletrekkeren ren. Smør bevegelige deler jevnlig.
Kontrollere tralletrekkeren før bruk.
BESKRIVELSE
Nummer Navn Antall Nummer Navn Antall
1 Kule 1 10
Låsbrett

10 5
2 Bolt M18x40 1 11 Mutter M10 5
3 Låsbrett 18 1 12 Håndtak 1
4 U-profil 1 13 Bolt M12x30 1
5 V-støtte 1 14
Låsbrett

12 1
6 Stive 1 15 Mutter M12 1
7 Hjulakse 1 16 Saksprint 2
8 Hjul 2 17 Stor brett 2
9 Bolt M10x55 5 18
Brett

12 1

NORSK
5
MONTERING
1. Monter stiven (6) på hjulakselen (7) ved hjelp avbolt (13), låsbrett (14), mutter (15), og brett (18).
2. Monter u-profilen (4) på akselen (7) med bolter (9), muttere (11) og låseskiver (10).
3. Monter sammen stiven (6), u-profilen (4), håndtaket (12) og V-støtten (5) med bolter (9), muttere
(11) og låseskiver (10).
4. Monter kulen (1) på akselen (7) med bolt (2) og låsbrett (3).
5. Monter hjulene (8) på akselen med de store brettene (17) og sakssprintene (16).
6. Kontrollere at alle bolter og muttere er ordentligt tiltrukne.
Med forbehold om konstruksjonsendringer og trykkfeil som vi ikke har kontroll over. Ved eventuelle
problemer kan du kontakte vår serviceavdeling mandag til fredag på telefon: [phone].
Jula Norge AS, Solheimsveien 6-8, 1471 LØRENSKOG
www.jula.no

POLSKI
6
POLSKI
ZASADY BEZPIECZEŃSTWA
Przed użyciem uważnie przeczytaj instrukcjęobsługi!
Maksymalne obciążenie wózka to 270 kg.
Pamiętaj o odpowiednim sprzęcie ochronnym w trakcie używania wózka.
Trzymaj części ciała z dala od zaczepu kulistego w momencie podłączania lub rozłączania
przyczepy.
Dzieci nie powinny przebywaćw pobliżu wózka.
Upewnij się, że podłączana przyczepa nie może odjechaćw niekontrolowany sposób.
Upewnij się, że zaczep kulisty jest zamontowany w odpowiedni sposób, zanim rozpoczniesz
korzystanie z wózka.
Zachowuj ostrożność przy ciągnięciu przyczepy, aby nie zaczęła poruszaćsięw niekontrolowany
sposób.
Jeśli wózek ma byćpołączony z przyczepąprzez dłuższy czas, należy go zabezpieczyćtak, aby
przyczepa nie odjechała.
Utrzymuj wózek w czystości. Regularnie smaruj wszystkie ruchome części.
Przed użyciem sprawdźstan wózka.
OPIS
Numer Nazwa Liczba Numer Nazwa Liczba
1 Kula 1 10
Podkładka
zabezpieczająca 10 5
2 Śruba M18x40 1 11 Nakrętka M10 5
3 Podkładka
zabezpieczająca 18 1 12 Uchwyt 1
4 Profil U 1 13 Śruba M12x30 1
5 Wspornik V 1 14
Podkładka
zabezpieczająca 12 1
6 Drążek 1 15 Nakrętka M12 1
7 Ośkół1 16 Zawleczka 2
8 Koło 2 17 Podkładka duża 2
9 Śruba M10x55 5 18 Podkładka

12 1

POLSKI
7
MONTAŻ
1. Zamontuj drążek (6) na osi kół(7) za pomocąśruby (13), podkładki zabezpieczającej (14), nakrętki
(15) i podkładki (18).
2. Zamontuj profil U (4) na osi (7) za pomocąśrub (9), nakrętek (11) i podkładek zabezpieczających
(10).
3. Zmontuj razem drążek (6), profil U (4), uchwyt (12) oraz wspornik V za pomocąśrub (9), nakrętek
(11) i podkładek zabezpieczających (10).
4. Zamontuj kulę(1) na osi (7) za pomocąśruby (2) i podkładki zabezpieczającej (3).
5. Zamontuj koła (8) na osi za pomocądużych podkładek (17) i zawleczek (16).
6. Sprawdź, czy wszystkie śruby i nakrętki sądokładnie dokręcone.
Z zastrzeżeniem prawa do błędów w druku i zmian konstrukcyjnych, które sąod nas niezależne. W razie
ewentualnych problemów skontaktuj siętelefonicznie z naszym działem obsługi klienta pod numerem:
801 600 500.
Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska
www.jula.pl

ENGLISH
8
ENGLISH
SAFETY INSTRUCTIONS
Read these instructions carefully before use!
The dolly is designed to carry a maximum weight of 270 kg.
Make sure you have the correct protective equipment when using the trailer dolly.
Keep all parts of your body away from the trailer tongue while hitching or unhitching the trailer.
Children should always be kept at a safe distance.
Make sure the trailer is blocked properly while the trailer dolly is being moved into place so that it
cannot roll away.
Make sure the trailer tongue is securely connected to the trailer dolly coupler ball before moving the
trailer.
Be careful to prevent uncontrolled movement of the trailer when moving it.
If the trailer dolly and the trailer are going to stand still for a longer period of time, make sure both
are blocked properly so that they cannot roll away.
Keep the trailer dolly clean. Lubricate moving parts regularly.
Inspect the trailer dolly before each use.

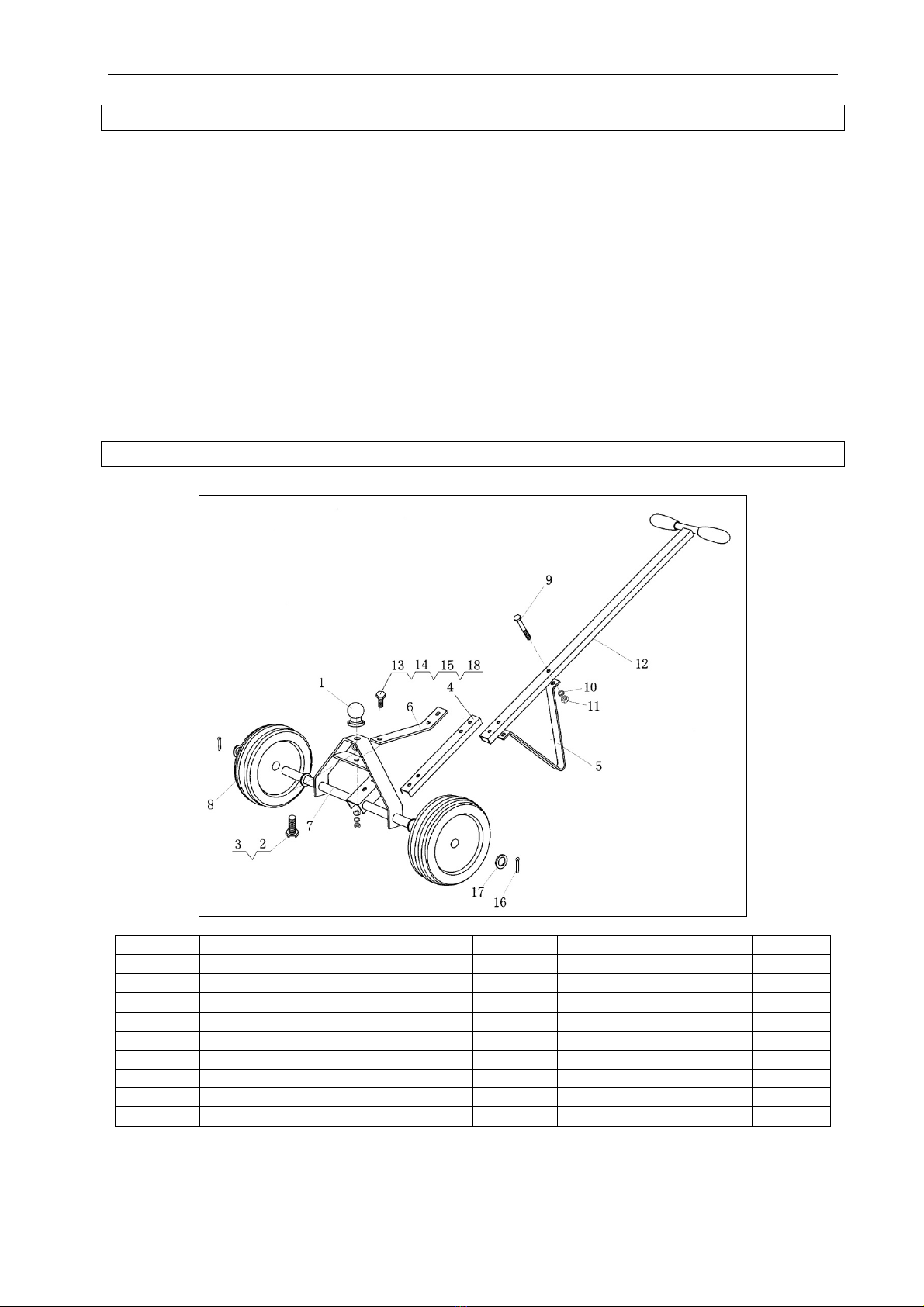

DESCRIPTION
Ref. Item Qty Ref. Item Qty
1 Coupler ball 1 10
Lock washer 10 5
2 Bolt M18x40 1 11 Nut M10 5
3 Lock washer 18 1 12 Handle 1
4 Handle mount bar 1 13 Bolt M12x30 1
5 V support 1 14
Lock washer 12 1
6 Brace 1 15 Nut M12 1
7 Wheel axle 1 16 Cotter pin 2
8 Wheel 2 17 Large washer 2
9 Bolt M10x55 5 18
Washer

12 1

ENGLISH
9
ASSEMBLY
1. Attach the brace (6) to the wheel axle (7) using bolt (13), lock washer (14), nut (15) and washer
(18).
2. Attach the handle mount bar (4) onto the axle (7) using bolts (9), nuts (11) and lock washers (10).
3. Assemble the brace (6), handle mount bar (4), handle (12) and V support (5) together using bolts
(9), nuts (11) and lock washers (10).
4. Install the ball coupler (1) onto the axle (7) using bolt (2) and lock washer (3).
5. Assemble the wheels (8) on the axle using the large washers (17) and cotter pins (16).
6. Make sure that all nuts and bolts are tightened fully.
Subject to printing errors and design changes over which we have no control. In the event of problems,
please contact our service department.
www.jula.com
