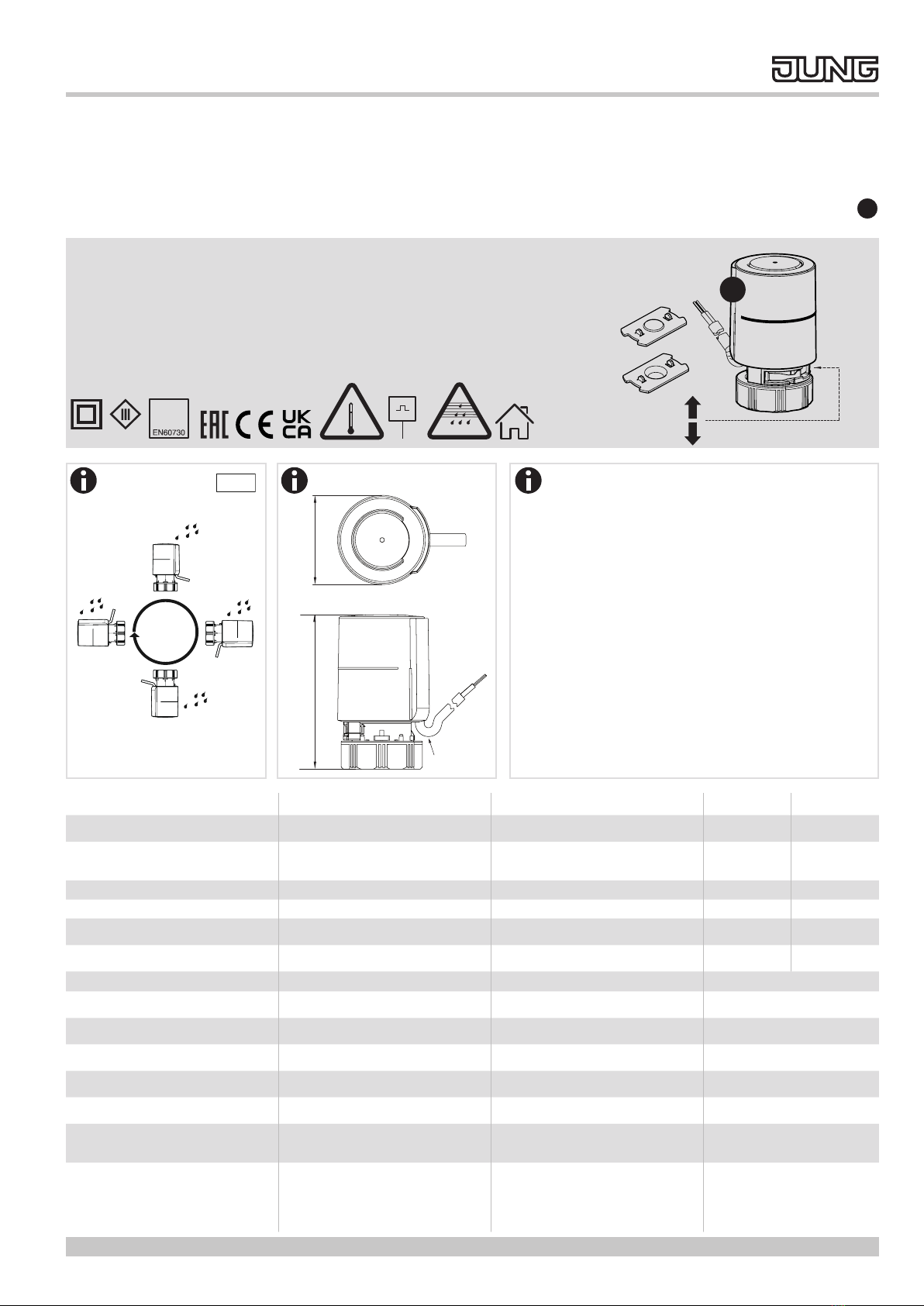

1/3P100019503 B
de Thermischer Stellantrieb
en Thermal valve drive
fr Entraînement thermique
es Accionamiento regulador térmico
it Azionamento termico per valvola
ru Термоэлектрическийпривод
nl Thermische ventielaandrijving
sv Termo-elektriskt ställdon
no Termisk ventilaktuator
Montageanleitung für die Elektrofachkraft
Fitting instructions for the electrician
Instructions de montage pour l‘électricien
Norma de montaje para el electricista
Istruzioni di montaggio per l‘installatore elettrico
Инструкцияпомонтажудляэлектриков
Montagevoorschrift voor de elektromonteur
Monteringanvisning för behörig elektriker
Monteringsanvisning for elektriker
de Verschmutzungsgrad II, Überspannungskategorie II, nach EN 60730
en Pollution degree II, over voltage category II, as per EN 60730
fr Degré de pollution II, catégorie surtension II, selon EN 60730
es Grado de suciedad II, Categoria de altatensión II, según EN 60730
it Grado di insudiciamento II, categoria di sovratensione II, a norme EN 60730
nl Vervuilingsgraad II, Overspanningskategorie II, volgens EN 60730
sv Grad av nedsmutsningsgrad II, Överspänningskategori II, enligt EN 60730
no Forurensningsgrad II, Overspenningskategori II, i henhold til EN 60730
360°
[mm]
H05
50
°C
0
122
°F
32
5-85%RH
de Bei 24 V Versorgungsspannung: Sicherheitstransformator nach
EN 61558-2-6 mit einer maximalen Ausgangsleistung von 100 VA
verwenden.
en 24 V Power supply: Use a safety isolating transformer according to
EN 61558-2-6 (Europe) or class II (North America) with a maximum
output power of 100 VA.
fr Avec une tension d‘alimentation de 24 V:Utilisez un transformateur
de sécurité selon norme EN 61558-2-6 avec une puissance de sortie
maximale de 100 VA.
es Con tensión de alimentación de 24 V: Utilice un transformador de seguri-
dad según EN 61558-2-6 con una potencia de salida máxima de 100 VA.
it Con tensione di alimentazione 24 V: Utilizzare un trasformatore di
sicurezza secondo EN 61558-2-6 con una potenza di uscita massima di
100 VA.
nl Met 24 V voedingsspanning: Gebruik een veiligheidstransformator
volgens EN 61558-2-6 met een maximaal uitgangsvermogen van 100 VA.
sv Med 24 V matningsspänning: Använd en säkerhetstransformator enligt
no Med 24 V forsyningsspenning: Bruk en sikkerhetstransformator i henhold
de / en / fr es / it / ru nl / sv / no TSA230NCWW TSA24NCWW
Versorgungsspannung / Supply voltage /
Tension d'alimentation
tensión de alimentación / tensione di
voedingsspanning / matningsspänning /
forsyningsspenningen 230 V~ 24 V~ / =
open/closed / normalement ouvert/fermé
normalmente abierto/cerrado /
normalmente aperto/chiuso /
normaal open/gesloten / normalt
NC NC
Hub / stroke / levée lift / lyft / løft 4.5 mm 4.5 mm
Laufzeit / duration / durée looptijd / varaktighet / varighet 3.5 min 4.5 min
Einschaltstrom / inrush current /
courant d'appel
corriente de irrupción /
corrente di spunto /
inschakelstroom / inkopplingsström /
varighet 150 mA 200 mA
1) Leistungsaufnahme / power
consumption / consommation d'énergie
1) consumo de energía / consumo di
1) energieverbruik / energiförbrukning /
strømforbruk 1.7 W 1.6 W
Stellkraft / power / puissance stroom / kraft / makt 110 N
Schließmaß / closing dimension /
cote de fermeture
dimensión de cierre / dimensione di
sluitmaat / stängningsdimension /
lukkedimensjon 10.8 mm 2)
Schutzart / degree of protection /
degré de protection
grado de protección /
mate van bescherming / grad av skydd /
grad av beskyttelse IP54 (EN 60730-1)
Raumtemperatur / room temperature /
température ambiante
temperatura ambiente / temperatura
kamertemperatuur / rumstemperatur /
romtemperatur 0 ... 50 °C
Anschlussgewinde / connection thread /
verbindingsdraad / anslutningsgänga /
koblingsgjenge M30 x 1.5
Höhe inkl. Mutter / height incl. nut /
hauteur avec écrou
altura con tuerca / altezza compreso
dado /
hoogte incl. moer / höjd inkl mutter /
høyde inkl. mutter 68 mm
Länge Netzkabel / length of power cord /
longueur du cordon d'alimentation
longitud del cable de alimentación /
lunghezza del cavo di alimentazione /
1 m
1) Bei Dauerbetrieb / in continuous operation /
en fonctionnement continu
1) en funcionamiento continuo / in funzionamento
1) in continu bedrijf / i kontinuerlig drift /
i kontinuerlig drift
2) NC kann mit Adapter zusätzlich verkleinert
werden / NC can also be reduced in size with an
adapter / NC peut également être réduit en taille
avec un adaptateur
2) NC se puede reducir en tamaño con un
adaptador / NC può essere ridotto di dimensioni
2) NC kan ook worden verkleind met een adapter
/ NC kan även reduceras i storlek med en
med en adapter

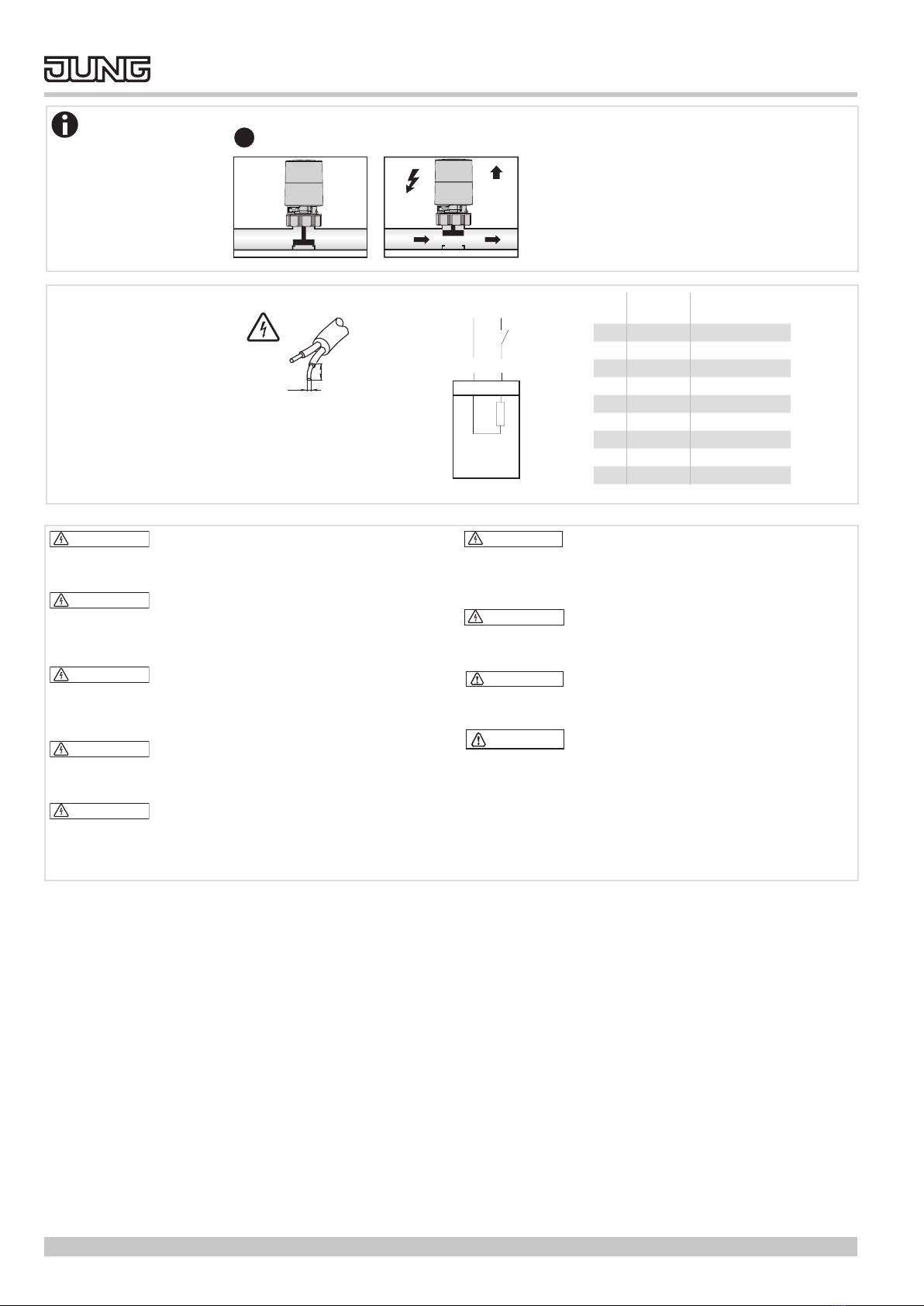

TSA230NCWW 230 V
TSA24NCWW 24 V
NC
1AA
240s
24 V230 V
24000500
NC
