JVC HR-S6700EU User manual

SP
LPT0325-005B
LPT0325-005BLPT0325-005B
LPT0325-005B
CASTELLANO
CONTENIDO
Filename [Cov1.fm]
GRABADORA DE VIDEO
SEGURIDAD PRIMERO 2
Precauciones de seguridad ........................... 2
ÍNDICE 4
INSTALACIÓN DE SU NUEVA GRABADORA 8
Conexiones básicas ...................................... 8
Conexión S-VIDEO........................................ 9
AJUSTES INICIALES 10
Instalación automática ................................ 10
Descarga de ajustes previos ........................ 12
Idioma ........................................................ 14
AJUSTE DEL CONTROL DE SATÉLITE 15
Ajuste del control del receptor de
satélite ........................................................ 15
T-V LINK 17
Funciones T-V Link ..................................... 17
REPRODUCCIÓN 18
Reproducción básica .................................. 18
Funciones de reproducción ........................ 19
GRABACIÓN 23
Grabación básica ........................................23
Funciones de grabación .............................. 24
Sistema de imagen B.E.S.T. .........................27
GRABACIÓN POR TEMPORIZADOR 28
Programación del temporizador del
sistema SHOWVIEW®................................... 28
Programación del temporizador
expreso ....................................................... 30
Grabación automática de programas
vía satélite .................................................. 34
EDICIÓN 35
Edición desde una videocámara ..................35
Ajuste de entrada/salida...............................36
Edición hacia o desde otra grabadora .........38
CONEXIONES DEL SISTEMA 40
Conexión a un receptor de satélite .............. 40
Conexión/uso de un descodificador ............ 42
Conexión/uso de un sistema
estereofónico .............................................. 43
AJUSTES AUXILIARES 44
Ajuste de modo .......................................... 44
Ajuste del sintonizador ............................... 48
Ajuste del canal de video ............................54
Instalación de SHOWVIEW®......................... 55
Ajuste del reloj ........................................... 56
LOCALIZACIÓN Y REPARACION DE AVERIAS 58
PREGUNTAS Y RESPUESTAS 61
ESPECIFICACIONES 62
LISTA DE TÉRMINOS 63
Cov1.fm Page 1 Friday, April 21, 2000 7:34 PM

Masterpage:Left-FullColx2
2CA
Filename [HRS6700EU1.fm]
Page 2 March 3, 2000 8:07 pm
SEGURIDAD PRIMERO
Precauciones de seguridad
La placa indicadora y la observación de seguridad están en la parte posterior del aparato.
ADVERTENCIA: ALTA TENSION EN EL INTERIOR
ADVERTENCIA: PARA EVITAR RIESGOS DE INCENDIO O ELECTROCUCION, NO
EXPONGA ESTE APARATO A LA LLUVIA O HUMEDAD.
ATENCION
8Le recomendamos que desconecte el cordón de alimentación del tomacorriente de CA cuando no
vaya a utilizar la grabadora por mucho tiempo.
8En el interior del aparato hay alta tensión. En caso de reparaciones, acuda a técnicos de reparaciones
cualificados. Para evitar riesgos de electrocución o incendio, desenchufe el cordón de alimentación
del tomacorriente antes de conectar o desconectar cualquier cable de señal o antena.
ADVERTENCIA
Existen dos tipos diferentes de sistemas de color SECAM: SECAM-L, utilizado en Francia (también
llamado SECAM-West), y SECAM-B, utilizado en los países de Europa Oriental (también llamado
SECAM-East).
1. Esta grabadora puede también recibir señales de televisión en color SECAM-B para grabación y
reproducción.
2. Las grabaciones hechas con las señales de televisión en color SECAM-B producen imágenes
monocromas cuando se reproducen en una grabadora de la norma SECAM-L, o no producen
imágenes con colores normales si se reproducen en una grabadora PAL con el sistema SECAM-B
incorporado (aunque el televisor sea compatible con SECAM).
3. Los cassettes pregrabados y grabaciones SECAM-L hechas con una grabadora SECAM-L producen
imágenes monocromas cuando se reproducen en esta grabadora.
4. Esta grabadora no puede utilizarse para la norma SECAM-L. Utilice una grabadora SECAM-L para
grabar estas señales.
IMPORTANTE
8Lea las precauciones en las páginas 2 y 3 antes de instalar u operar la grabadora de video.
8Es necesario notar que puede ser ilegal regrabar cintas grabadas o discos sin el consentimiento del
propietario de los derechos de autor de la grabación de sonido o video, programa normal o por cable
y cualquier obra literaria, dramática, musical o artística registrada en estos medios.
●Los cassettes marcados con “S-VHS” y “VHS” pueden reproducirse en este video. Sin embargo, las grabaciones S-VHS sólo son
posibles en los cassettes “S-VHS”.
Utilizando la función S-VHS ET, con esta grabadora es posible grabar y reproducir cassettes VHS con una calidad de imagen S-VHS.
●SHOWVIEW es una marca registrada por Gemstar Development Corporation. El sistema SHOWVIEW está fabricado bajo licencia de
Gemstar Development Corporation.
HRS6700EU1.fm Page 2 Friday, March 3, 2000 8:07 PM

Masterpage:Right-Full-NoTitle0
CA 3
Filename [HRS6700EU1.fm]
Page 3 March 3, 2000 8:07 pm
El no cumplir con las siguientes precauciones puede resultar en daños a la grabadora, al mando a
distancia o al cassette de video.
1. NO COLOQUE la grabadora en . . .
...un lugar expuesto a temperaturas o humedad extremas.
...la luz directa del sol.
...un lugar polvoriento.
...un ambiente donde se generen fuertes campos magnéticos.
...una superficie inestable o sujeta a vibración.
2. NO BLOQUEE las aberturas para ventilación de la grabadora.
3. NO COLOQUE objetos pesados sobre la grabadora o mando a distancia.
4. NO COLOQUE sobre la grabadora o mando a distancia nada que pueda derramarse.
5. EVITE golpear violentamente la grabadora cuando la transporte.
CONDENSACION DE HUMEDAD
La humedad del aire se condensará en la grabadora cuando la cambie de un lugar frío a un lugar tibio, o
cuando haya mucha humedad. La formación de condensación es igual a la de la superficie externa de un
vaso de vidrio lleno de agua fría. La condensación de humedad sobre el tambor de cabezas puede dañar la
cinta. En condiciones en las cuales pueda ocurrir condensación, mantenga conectada la alimentación de la
grabadora durante unas pocas horas para que la humedad se seque.
Para Italia:
“Declaramos que este producto marca JVC, cumple con el Decreto Ministerial no. 548 del 28 de agosto
de 1995 publicado en el Periódico Oficial no. 301 de la República de Italia el 28 de diciembre de
1995”.
El botón STANDBY/ON 1no interrumpe completamente la alimentación principal, sino que conecta y
desconecta la corriente de funcionamiento. “`” indica la espera de alimentación eléctrica y “!” indica
ON.
Las cintas de video grabadas con este aparato en el modo LP (reproducción larga) no pueden
reproducirse en una grabadora de una sola velocidad.
HRS6700EU1.fm Page 3 Friday, March 3, 2000 8:07 PM

Masterpage:Left-index
4CA
Filename [HRS6700EU1.fm]
Page 4 April 21, 2000 7:35 pm
ÍNDICE
VISTA FRONTAL
* Coloque la cubierta de los conectores suministrada cuando no emplee los conectores del panel frontal.
ABotón de alimentación (STANDBY/ON 1)
墌p. 10
BBotón de temporizador #墌p. 29, 31
CBotón de ReView instantánea (REVIEW) 墌p. 20
DRanura para colocación del cassette
EBotón de velocidad de la cinta (SP/LP) 墌p. 23
FBotón de reproducción (4) 墌p. 18
GAnillo SHUTTLE 墌p. 18
HConector de entrada S-VIDEO 墌p. 35
IConectores de entrada VIDEO/AUDIO 墌p. 35
JBotones de canal (PR +/–) 墌p. 23
KBotón S-VHS ET 墌p. 25
LBotón SAT#墌p. 34
MPanel de indicación frontal 墌p. 5
NVentanilla receptora del rayo infrarrojo
OBotón de grabación (7) 墌p. 23
PBotón de pausa (9) 墌p. 19
QBotones de avance y retroceso rápido
(<< 2y 6>>) — igual que el botón ween
el mando a distancia 墌p. 19, 21
RBotón de parada/expulsión (0) 墌p. 18, 23
VISTA TRASERA
ACordón de alimentación 墌p. 8
BConector de salida S-Video (S OUT) 墌p. 9
CConector de entrada y salida de audio/video
(AV1 (L-1) IN/OUT) 墌p. 8, 38, 40, 41, 42
DConector ANT. IN 墌p. 8
EConectores de salida de audio
(AUDIO OUT (L/R)) 墌p. 43
FConector de entrada de audio/video
(AV2 (L-2) IN/DECODER) 墌p. 15, 38, 40, 41, 42
GConector SAT CTL 墌p. 15
HConector de salida de frecuencia de radio
(RF OUT) 墌p. 8
HRS6700EU1.fm Page 4 Friday, April 21, 2000 7:35 PM

Masterpage:Right-index
CA 5
Filename [HRS6700EU1.fm]
Page 5 March 3, 2000 8:51 pm
PANEL DE INDICACIÓN FRONTAL
VPS/PDC
AIndicación del sistema de imagen B.E.S.T.
墌p. 27
BSimbolos de las indicaciones de modo
CIndicaciones de velocidad de la cinta 墌p. 23
*EP es para reproducción de NTSC exclusivamente.
DIndicaciones de duración del programa 墌p. 30
EIndicación del temporizador 墌p. 29, 31
FIndicación del tiempo restante de cinta 墌p. 25
GIndicación del canal/reloj 墌p. 13
HIndicación de ReView instantánea (REVIEW)
墌p. 20
IIndicación VPS/PDC 墌p. 29, 31
JIndicación S-VHS 墌p. 25, 47
KIndicación VCR 墌p. 24
LMarca “cassette colocado”
MIndicación del contador/tiempo restante de cinta
NIndicación del modo (L-1, L-2, F-1, S-1 o SAT*)
* Cuando se ponga “SELECCION L-2” en “SAT” (墌p. 37), en lugar
de “L-2” aparecerá “SAT”.
REPRODUCCION:
BÚSQUEDA
PROGRESIVA/
REGRESIVA
VARIABLE:
u
IMAGEN FIJA:
CÁMARA
LENTA:
ui
GRABACIÓN: o
PAUSA DE
GRABACIÓN: oi
HRS6700EU1.fm Page 5 Friday, March 3, 2000 8:52 PM

Filename [HRS6700EU1.fm]
Masterpage:Left
6CA
Page 6 March 3, 2000 8:07 pm
ÍNDICE (cont.)

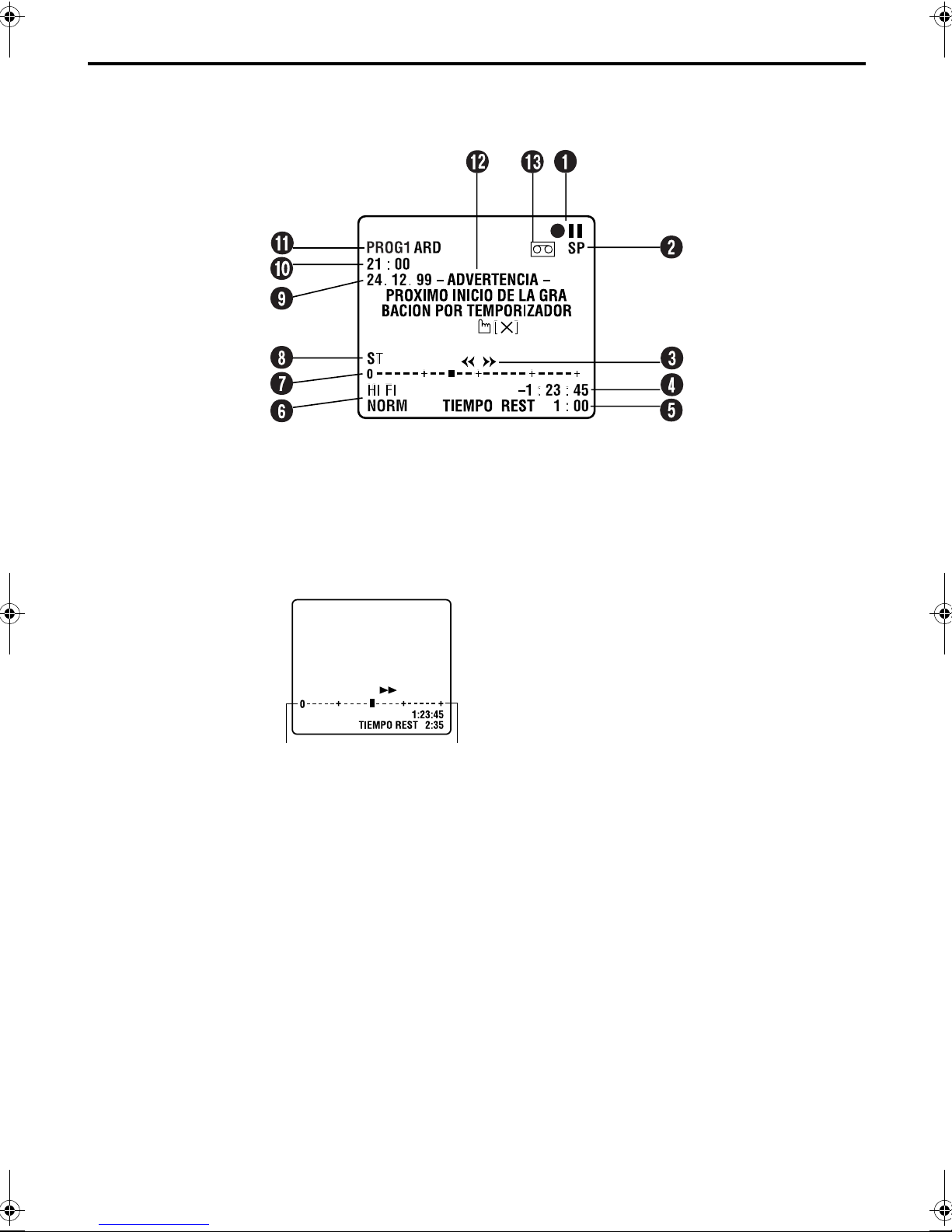

INDICACIÓN EN PANTALLA
Cuando “O.S.D.” se ponga en “ON” (墌p. 45), en la pantalla del TV aparecerán varios indicadores de funcionamiento.
AIndicaciones del modo de operación
BVelocidad de la cinta SP/LP/EP
* EP es para reproducción de NTSC exclusivamente.
CSentido de transporte de cinta
DIndicación del contador
EIndicación del tiempo restante de cinta 墌p. 25
FIndicación de modo de audio 墌p. 22
GIndicación de la posición de la cinta
La indicación de posición
de la cinta aparece en la
pantalla del TV cuando se
presiona 3o 5
estando en el modo de
parada o cuando se realiza
la búsqueda de índices
(墌p. 21). La posición de
“q” en relación con “0”
(principio) o “+” (final) le
muestra dónde se encuentra
en la cinta.
NOTA:
Dependiendo del tipo de cinta utilizada, la indicación de
posición de la cinta tal vez no aparezca correctamente.
HTipo de emisión 墌p. 26
IDía/mes/año
JIndicación del reloj
KNúmero de posición de canal y nombre de la
emisora/indicación de entrada auxiliar
(L-1, L-2, F-1, S-1 o SAT*)
* Cuando se ponga “SELECCION L-2” en “SAT” (墌p. 37), en lugar
de “L-2” aparecerá “SAT”.
LIndicación de advertencia del temporizador
En la pantalla del televisor aparece una advertencia para
indicarle que la grabación con temporizador va a empezar
en 5 minutos si usted no se encuentra en el modo del
temporizador en ese momento. La advertencia parpadea
durante los 5 minutos hasta que empieza la grabación con
temporizador. Presione &en el mando a distancia para
cancelar la visualización.
MMarca “cassette colocado”
Inicio Fin
HRS6700EU1.fm Page 6 Friday, March 3, 2000 8:07 PM

Masterpage:Right-NoTitle0
CA 7
Filename [HRS6700EU1.fm]
Page 7 March 3, 2000 8:07 pm
MANDO A DISTANCIA
ABotón TV 墌“Operación de TV de JVC” en la
columna derecha
BBotón TV/VCR 墌p. 24 y “Operación de TV de
JVC” en la columna derecha
CBotón de ReView instantánea (REVIEW) 墌p. 20
DTeclas númericas (NUMBER) 墌p. 23, 28
EBotón VPS/PDC 墌p. 29, 31
FBotón de cancelación (&) 墌p. 32
Botón de reposición del contador (0000)
墌p. 25
GBotón de hora de parada (STOP +/–) 墌p. 30
HBotón de hora de inicio (START +/–) 墌p. 30
IBotón de programación (PROG) 墌p. 28
JBotón de verificación de programa "墌p. 32
KBotón de rebobinado (3) 墌p. 18, 20
LBotón de grabación (7) 墌p. 23
MBotón de parada (8) 墌p. 18, 23
NBotón MENU 墌p. 14
OBotón rt墌p. 10
Butón de canal de TV (TV PR +/–) 墌“Operación
de TV de JVC” abajo
PBotón de alimentación (STANDBY/ON 1)
墌p. 10
QBotón de audio (AUDIO) 墌p. 22
Botón de silenciamento de TV ^
墌“Operación de TV de JVC” abajo
RBotón de indicación – – : – – 墌p. 25
SBotón de programación diaria (DAILY)
墌p. 29, 31
TBotón de programación semanal (WEEKLY)
墌p. 29, 31
UBotón AUX 墌p. 35
VBotón de temporizador #墌p. 29, 31
WBotón de fecha (DATE +/–) 墌p. 30
XBotones de canal (PR +/– ) 墌p. 23
YBotón de seguimiento automático (p) 墌p. 21
Botón de velocidad de la cinta (SP/LP) 墌p. 23
ZBotón de búsqueda con salto (30 SEC) 墌p. 20
aBotón de reproducción (4) 墌p. 18
bBotón de avance rapido (5) 墌p. 18, 20
cBotón de pausa (9) 墌p. 19
dBotón OK 墌p. 11
eBotón we墌p. 19, 21
Botón de volumen TV (TV %+/–)
墌“Operación de TV de JVC” abajo
Los botones con un punto pequeño del lado izquierdo del
nombre también pueden ser usados para operar su TV de
JVC mientras mantiene presionado el botón TV .
(墌“Operación de TV de JVC” en la columna derecha)
Este mando a distancia transmite señales de código A
exclusivamente, no es compatible con señales de código B.
Método para usar el mando a
distancia
El mando a distancia puede operar la mayoría de las
funciones de su grabadora así como también las funciones
básicas de los TV de JVC. (墌“Operación de TV de JVC”
abajo)
●Apunte el mando a distancia hacia la ventanilla receptora.
●La distancia máxima de alcance del mando a distancia es
de 8 m aproximadamente.
Operación de TV de JVC
Para operar su TV mantenga presionado el botón TV y
presione el botón correspondiente: 1, TV/VCR,
TV PR +/–, TV %+/–, ^(silenciamiento de TV).
NOTAS:
●Cuando inserte las pilas asegúrese de colocarlas en el
sentido correcto como se indica bajo la cubierta de las
pilas.
●Dependiendo del tipo de TV de JVC, puede haber casos
dónde algunas o todas las funciones no puedan ser
activadas utilizando el control remoto.
●Si por alguna razón el mando a distancia no funciona
correctamente, extraiga las pilas del mismo y espere un
poco de tiempo, reemplacelas por unas nuevas e intentelo
otra vez.
HRS6700EU1.fm Page 7 Friday, March 3, 2000 8:07 PM

Filename [HRS6700EU1.fm]
Masterpage:Left
8CA
Page 8 April 21, 2000 7:38 pm
INSTALACIÓN DE SU NUEVA GRABADORA
Conexiones básicas Es esencial que su grabadora esté correctamente
conectada.
AInspeccione el contenido.
Asegúrese de que el paquete contiene todos los
accesorios listados “ESPECIFICACIONES” en la
página 62.
BUbique la grabadora.
Coloque la grabadora sobre una superficie estable y
horizontal.
CConecte la grabadora a un TV.
El método para conectarlos depende del tipo de TV que
usted posea.
Conexión RF
8Para conectar a un TV sin conectores de entrada de
AV . . .
ADesconecte el cable de la antena del TV del mismo.
BConecte el cable de la antena del TV al conector
ANT. IN ubicado en la parte trasera de la grabadora.
CConecte el cable RF suministrado al conector RF OUT
de la parte trasera de la grabadora y al conector para
antena del TV.
Conexión AV
8Para conectar a un TV con conectores de entrada AV . . .
AConecte la antena, la grabadora y el TV como se
muestra en “Conexión RF”.
BConecte un cable SCART de 21 clavijas (no
suministrado) al conector AV1 (L-1) IN/OUT de la
parte trasera de la grabadora y al conector SCART de
21 clavijas del TV.
DConecte la alimentación de la grabadora.
Enchufe el cordón de alimentación a un tomacorriente.
Realice la conexión AV si su TV tiene un conector de
entrada AV de 21 clavijas (SCART) para reducir la
posibilidad de interferencia. Con la conexión AV, usted
puede disfrutar de la reproducción estereofónica de las
cintas de video si usted está empleando un TV
estereofónico.
NOTAS:
●El conector AV1 (L-1) IN/OUT acepta y suministra una señal
compuesta (señal de video normal) o bien una señal Y/C (una
señal en la cual están separadas las señales de luminancia y
cromancia). Si el conector de entrada AV de 21 clavijas
(SCART) de su televisor es compatible con la señal Y/C, ajuste
“SALIDA L-1” en “S-VIDEO” después de finalizar la
connección y los ajustes iniciales (墌p. 36). Usted podrá
obtener imágenes S-VHS de alta calidad. (Para la conexión,
asegúrese de utilizar un cable SCART de 21 clavijas que sea
compatible con la señal Y/C).
●Ajuste el televisor en el modo VIDEO (o AV), Y/C o RGB de
acuerdo con el tipo de conector SCART del televisor.
●Para conmutar el modo del televisor, refiérase al manual de
instrucciones correspondiente.
●Para obtener imágenes S-VHS de alta calidad, también se
puede utilizar la conección S-VIDEO descrita en la página 9.
Conector de la antena
Parte trasera
del televisor
Conector SCART de
21 clavijas Cable de
antena de TV
Cable de RF
(suministrado)
Cable SCART de
21 clavijas
(no suministrado)
Cable de
alimentación
Tom a co rr i en te
Parte trasera de la
grabadora de video AV1 (L-1) IN/OUT
ANT. IN
RF OUT
ESTOS PASOS DEBEN COMPLETARSE ANTES DE
REALIZAR CUALQUIER OPERACION DE VIDEO.
Después de finalizar la conexión, realice “Instalación
automática” en la página 10.
HRS6700EU1.fm Page 8 Friday, April 21, 2000 7:38 PM

Masterpage:Right-NoTitle0
CA 9
Filename [HRS6700EU1.fm]
Page 9 March 3, 2000 8:07 pm
Conexión S-VIDEO
8Para conectar a un TV con conectores S-VIDEO/
AUDIO IN . . .
AConecte la grabadora a un TV.
AConecte la antena, la grabadora y el TV como se
muestra en “Conexión RF” (墌p. 8).
BConecte el conector S OUT de la grabadora al
conetctor S-VIDEO IN del TV.
CConecte los conetctores AUDIO OUT de la grabadora
a los conetctores AUDIO IN del TV.
BConecte la alimentación de la grabadora.
Enchufe el cordón de alimentación a un tomacorriente.
NOTAS:
●Usted puede obtener imágenes S-VHS de alta calidad.
●Con la conexión S-VIDEO no podrá utilizar la función de
descarga de ajustes previos (墌p. 12).
●Si su televisor no es estéreo, utilice los conectores AUDIO
OUT de la grabadora para conectarlo a un amplificador de
audio para la reproducción del sonido estereofónico de alta
fidelidad. (墌p. 43)
●Para controlar la grabadora con su televisor utilizando la
conexión S-VIDEO, ajuste su televisor en el modo AV.
●Para conmutar el modo del televisor, refiérase al manual de
instrucciones correspondiente.
Parte trasera del
televisor
Conector de la antena
Conector
S-VIDEO IN
Conectores
AUDIO IN
Cable S-Video
(no suministrado)
Cable de audio
(no suministrado)
Tomacorriente
Cable de
alimentación
Parte trasera de la
grabadora de video
Cable de RF (suministrado)
S OUT
AUDIO OUT
Cable de
antena de TV
Después de finalizar la conexión, realice “Instalación
automática” en la página 10.
HRS6700EU1.fm Page 9 Friday, March 3, 2000 8:07 PM

Filename [HRS6700EU1.fm]
Masterpage:Left
10 CA
Page 10 April 21, 2000 7:39 pm
AJUSTES INICIALES
Instalación
automática
Ajuste automático de canal/ajuste
automático del reloj/ajuste del
número de programa guía automática AConecte la grabadora.
Presione 1en la grabadora o en el mando a distancia.
Aparecerá la indicación de ajuste de país en el panel de
indicación frontal y/o en la pantalla del TV.
BSeleccione su país.
En el panel de indicación frontal
Presione rt para seleccionar el código de país del
teléfono internacional refiriéndose a la tabla de la
columna izquierda.
(Ejemplo) DEUTSCHLAND (49) es seleccionado.
NOTAS:
●Si usted ha seleccionado BELGIUM (32) o SUISSE (41), vaya al
paso 3.
●Si ha seleccionado MAGYARORSZÁG (36),
C
ESKÁ
REPUBLIKA (42), POLSKA (48), РОССИЯ (07) u OTHER
EASTERN EUROPE (EE), presione OK. La pantalla de ajuste del
reloj aparece. Ajuste el reloj manualmente (墌p. 56), y luego
vaya al paso 4.
●Si ha seleccionado cualquier otro nombre de país (código),
presione OK y vaya al paso 4.
Después de presionar el botón 1en la grabadora o el
mando a distancia, por primera vez para conectar la
alimentación de la grabadora, con solo seleccionar su país*,
la función de instalación automática ajusta los canales de su
sintonizador, el reloj**, los números de programa guía
automáticamente.
* Si usted vive en Bélgica (BELGIUM) o Suiza (SUISSE), también tiene
que seleccionar su idioma.
**Si usted vive en Hungría (MAGYARORSZÁG), República Checa
(
C
ESKÁ REPUBLIKA), Polonia (POLSKA), Rusia (РОССИЯ) u otros
países de Europa oriental (OTHER EASTERN EUROPE), ajuste el
reloj manualmente.
Código de país del teléfono internacional
BELGIUM
CESKÁ REPUBLIKA
DANMARK
DEUTSCHLAND
ESPAÑA
GREECE
ITALIA
MAGYARORSZÁG
NEDERLAND
NORGE
:
:
:
:
:
:
:
:
:
:
32
42
45
49
34
30
39
36
31
47
ÖSTERREICH
POLSKA
PORTUGAL
SUISSE
SUOMI
SVERIGE
РОССИЯ
OTHER WESTERN EUROPE
OTHER EASTERN EUROPE
:
:
:
:
:
:
:
:
:
43
48
351
41
358
46
07
– –
EE
Antes de comenzar, asegúrese de lo siguiente:
●Que el cable de la antena del TV esté conectado a la
grabadora.
●Que el cordón de la alimentación de la grabadora esté
conectado al tomacorriente.
●Si desea emplear la indicación en pantalla, el TV debe
estar en el modo AV (con la conexión AV o S-VIDEO
墌p. 8, 9) o en el canal UHF 36 (con la conexión RF
墌p. 8).
NOTA:
Si usted ha conectado su
televisor a la grabadora con
conexión RF y la indicación en
pantalla que aparece en el canal
UHF 36 está distorsionada,
realice el “Ajuste del canal de
video” en la página 54.
En la indicación en pantalla
Presione rt para mover la
barra iluminada (indicadora)
al nombre de su país.
HRS6700EU1.fm Page 10 Friday, April 21, 2000 7:40 PM
