K.M.E. VL 4 User manual

Bedienungsanleitung
User Manual

Deutsch
English ... page 20
Einführung
Vielen Dank, dass Sie sich für ein K.M.E. Produkt entschieden haben!
VERSIO wurde konsequent für portable Anforderungen entwickelt. Mit diesen kompakten
und ergonomisch gestalteten Lautsprechersystemen können Sie Ihren Beschallungs-
situationen flexibel entsprechen (Main-PA, Monitoring, Fillsystem, Delay-Line).
Wir verwenden in unseren umfangreichen Herstellungsprozessen ausschließlich geprüfte
Materialien und Komponenten bester Qualität. Teilen Sie mit uns die Begeisterung für
guten Sound. Das K.M.E. Team wünscht Ihnen viel Spaß, Freude und Erfolg mit Ihrem
neuen PA System!
Übersicht
I. VERSIO portable: VL 4 / VL 8 / VL 10 / VL 12 / VL 15 / VL 15 XTL.......Seite 2-6
II. VERSIO Installation: VL 2 i / VL 4 i / VL 6 i / VL 8 i / VL 10 i / VL 12 i /
VL 15 i……………….………. .................................Seite 7-11
III. VERSIO Subwoofer: VB 208 - VB 208 i / VB 15 / VB 15 w / VB 215 /
VB 218 / VB 18 / VB 18 w ....................................Seite 12-16

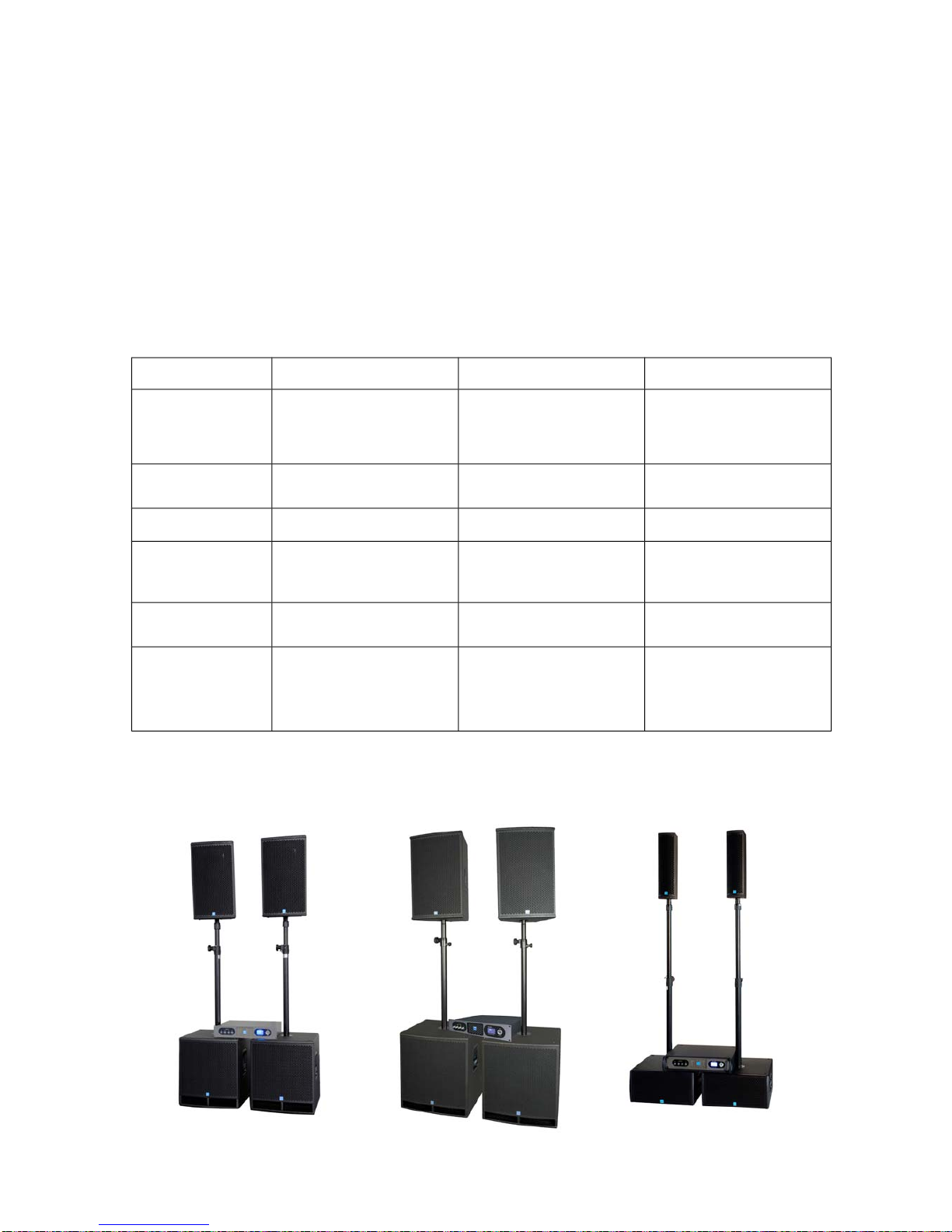

IV. VERSIO PA-Systeme passiv: S3 / S4 / S5…………….….….................Seite 17-19
Darstellung der Komponenten
I. VERSIO portable
Die VERSIO Topteile sind Hochleistungs-PA-Komponenten mit sehr kompakten
Abmessungen. Die Lautsprecher zeichnen sich durch ein transparentes und druckvolles
Klangbild bei ausgezeichneten akustischen Leistungsreserven aus und können als Topteile,
Monitore oder Fullrange oder in Kombination mit einem Subwoofer der VERSIO Serie
eingesetzt werden. Zur Auswahl stehen Lautsprecherchassis in den Varianten 4“ / 8“ / 10“
/ 12“ und 15“ als Neodym Treiber. Das Bassreflexgehäuse sorgt für eine tieffrequente
Abstrahlung ab 55 Hz. Der 1" - Hochtontreiber, der von der internen Frequenzweiche
angesteuert wird, ist in der 8“ + 10“ Box an ein Waveguide mit 85° x 55° gekoppelt und in der
12“ + 15“ Box an ein biradiales Horn. Zur Anpassung der Abstrahlcharakteristik an das
jeweilige Schallfeld lässt sich der portable Lautsprecher mittels eines dreh- und kippbaren
Flansches in 4° Schritten vertikal auf +/- 20° neigen (außer bei VL 4, diese verfügt über einen
nicht-kippbaren Flansch). Die VERSIO Topteile sind konzipiert für Anwendungen, bei
denen es auf kontrollierte Abstrahlcharakteristik im Hochtonbereich samt hohem Schalldruck
bei geringstem Platzbedarf ankommt. Das multifunktionelle Gehäuse mit asymmetrischem
Monitorwinkel (45°) sowie zwei M8 Montagepunkte im Deckel und die hochwertige kratz- und
schlagfeste Polyurethan-Beschichtung in schwarz bieten eine optimale Systemflexibilität die
absolut roadtauglich ist. Einen zusätzlichen Schutz bietet das hoch-schalldurchlässige,
ballwurfsichere Wabengitter, hinterlegt mit Akustikschaum und die spezielle Imprägnierung
der Lautsprechermembran gegen Feuchtigkeitseinflüsse. Als Anschlüsse stehen 2 x Speakon
NL 4 zur Verfügung, die den Lautsprecher auf 1+/1- ansteuern und als Link weitergeschleift
sind, 2+/2- ist für den Bi-Amp Betrieb ebenfalls verbunden.
2

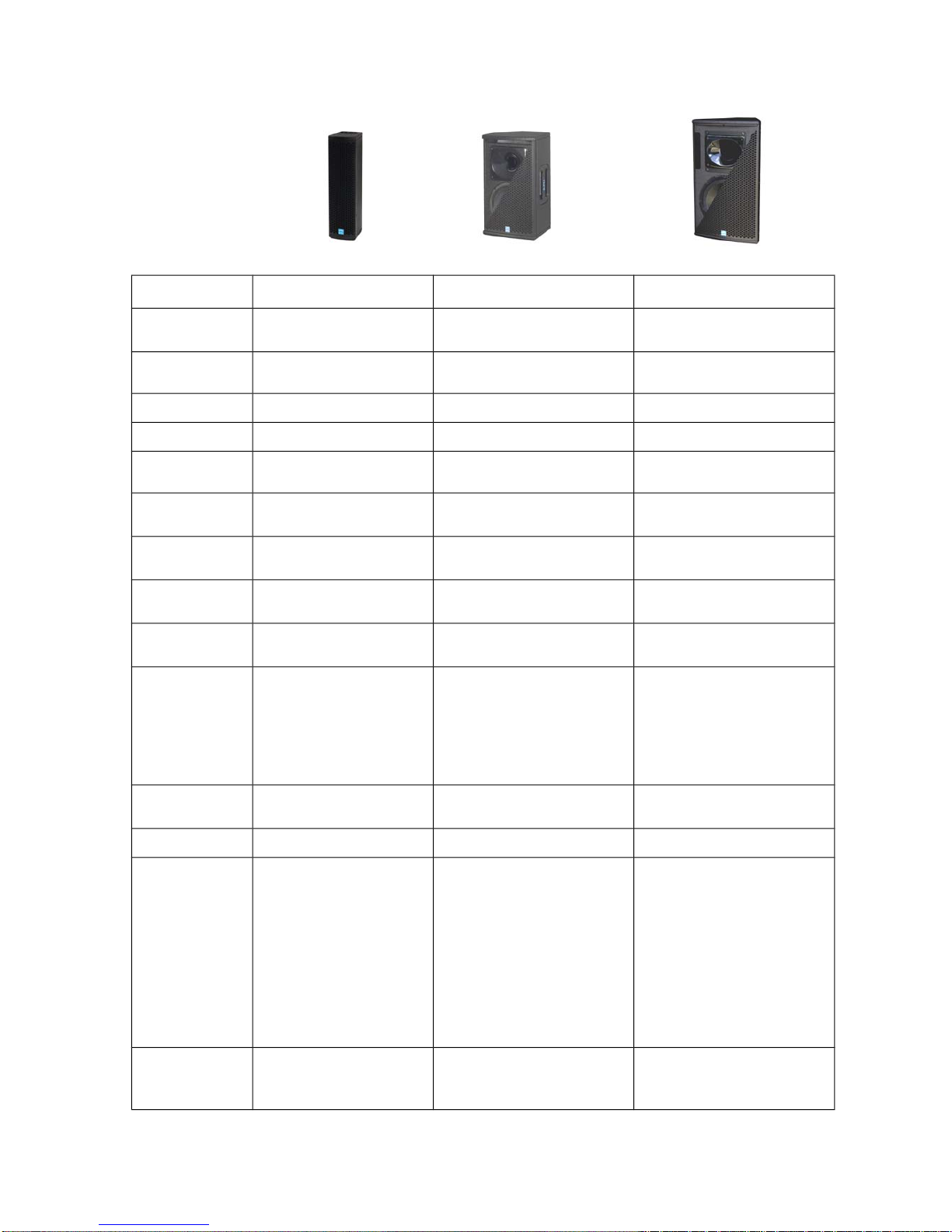

Technische Daten:
VL 4 (4 x 4" + 1") VL 8 (8”+1”) VL 10 (10”+1”)
Nenn.- / Prog.-
Belastbarkeit 200 / 400 W 250 / 500 W 350 / 700 W
Impedanz
(Ohm) 88 8
Frequenzgang 100 Hz - 19 kHz 75 Hz - 19 kHz 60 Hz - 19 kHz
Trennfrequenz 3000 Hz 2000 Hz 2000 Hz
Abstrahlwinkel
(h x v) 80° x 40° 85° x 55° (elliptisch) 85° x 55° (ellipt.) drehbares Horn
Schalldruck
nom. 90 dB (1 W / 1 m) 95 dB (1 W / 1 m) 96 dB (1 W / 1 m)
Schalldruck
max. 113 Nennbelastbarkeit AES 119 dB Nennbelastbarkeit AES 121 dB Nennbelastbarkeit AES
Anschlüsse 1 x Speakon NL 4
Neutrik 2 x Speakon NL 4 (1+/1-) / (2+/2-) 2 x Speakon NL 4 (1+/1-) / (2+/2-)
Oberfläche PU Beschichtung
schwarz PU Beschichtung schwarz PU Beschichtung schwarz
Ausstattungs-
merkmale Hochständerflansch, Eckgriff
seitlich versenkter
Schalengriff, Hoch-
ständerflansch kipp und
rastbar +/- 20°,
2x M8 Montagepunkte
seitlich versenkter
Schalengriff, Hoch-
ständerflansch kipp und
rastbar +/- 20°,
2x M8 Montagepunkte
Maße in mm
(B x H x T) 135 x 500 x 166 280 x 460 x 245 330 x 580 x 340
Gewicht 6 kg 9 kg 14 kg
System-
erweiterung
(Empfehlung)
Systemendstufe:
DA 428
Bass aktiv getrennt: VB
208, VB 208 i, VB 15
Systemendstufe:
DA 428
Bass passiv getrennt:
VB 15 w
Bass aktiv getrennt:
VB 208 / VB 208 i, VB 15
Systemendstufe:
DA 428
Bass passiv getrennt:
VB 15 w, VB 18 w
Bass aktiv getrennt:
VB 15, VB 215, VB 18
Zubehör
optional Schutzhülle Schutzhülle,
Universalmontageplatte
mit TV-Zapfen
Schutzhülle,
Universalmontageplatte
mit TV-Zapfen
3

Technische Daten:
4
VL 12 (12”+1”) VL 15 (15”+1”) VL 15 XTL (15“ +1“)
Nenn.- / Prog.-
Belastbarkeit 350 / 700 W 400 / 800 W 600 / 850 W
Impedanz
(Ohm) 8 8 8
Frequenzgang 60 Hz - 19 kHz 55 Hz - 19 kHz 55 Hz – 19 kHz
Trennfrequenz 2000 Hz 2000 Hz 1350 Hz
Abstrahlwinkel
(h x v) 75° x 45° (biradial) 75° x 45° (biradial) 60° x 40°
Schalldruck nom. 98 dB (1 W / 1 m) 100 dB
(1 W / 1 m) 101dB (1 W / 1 m)
Schalldruck max. 123 dB Nennbelastbarkeit
AES
126 dB
Nennbelastbarkeit
AES
129 dB
Nennbelastbarkeit
AES
Anschlüsse 2 x Speakon NL 4
(1+/1-) / (2+/2-) 2 x Speakon NL 4 (1+/1-) / (2+/2-) 2 x Speakon NL 4
(1+/1-) / (2+/2-)
Oberfläche PU Beschichtung
schwarz PU Beschichtung schwarz PU Beschichtung schwarz
Ausstattungs-
merkmale
seitlich versenkter
Schalengriff, Hoch-
ständerflansch kipp
und rastbar +/- 20°,
2x M8
Montagepunkte
2 seitlich versenkte
Schalengriffe,
Hochständerflansch
kipp und rastbar +/-
20°, 2x M8
Montagepunkte
2 seitlich versenkte
Schalengriffe,
Hochständerflansch,
12 x M8
Montagepunkte
Maße in mm
(B x H x T) 390 x 610 x 360 445 x 700 x 425 820 x 500 x 520
Gewicht 15 kg 20 kg 24 kg
Systemerweiterung
(Empfehlung)
Systemendstufe:
DA 428
Bass passiv
getrennt:
VB 15 w, VB 18 w
Bass aktiv getrennt:
VB 15, VB 215, VB
18
Systemendstufe:
DA 428
Bass passiv getrennt:
VB 18 w
Bass aktiv getrennt:
VB 215, VB 18
Systemendstufe:
DA 230
Bass aktiv getrennt:
VB 218
Zubehör
optional
Schutzhülle,
Universalmontagepla
tte mit TV-Zapfen,
M8 Ringöse
Schutzhülle,
M8 Ringöse M8 Ringöse

Anschlussfeld der Topteile am Beispiel der VL 12:
Speakon-Stecker in die Speakon-Buchse
stecken und nach rechts drehen bis
der Stecker einrastet; beim Lösen
der Steckverbindung die Verriegelung
(Metallaufsatz) auf dem Stecker nach
hinten ziehen und den Speakon-Stecker
nach links drehen und herausziehen.
Buchsenanschlüsse sind parallel geschaltet zum Weiterschleifen
(Top 8 Ohm passiv);
Input = Output, Signal an 1+/1-; 2+/2- ist für den Bi-Amp Betrieb
ebenfalls verbunden.
Handhabung des kipp- und rastbaren Flansch:
Achtung! Bei unsachgemäßer Anwendung kann es zu Quetschungen im Handbereich
kommen. Bitte beachten Sie die richtige Vorgehensweise!
Richtig Falsch!
5

Den Lautsprecher wie auf Seite 4 gezeigt, leicht anheben und die gewünschte Neigung
einstellen; bei zu starkem Anheben kann das Topteil vom Hochständer entfernt werden.
Wenn Sie das Gehäuse wieder absetzen muss der Flansch einrasten.

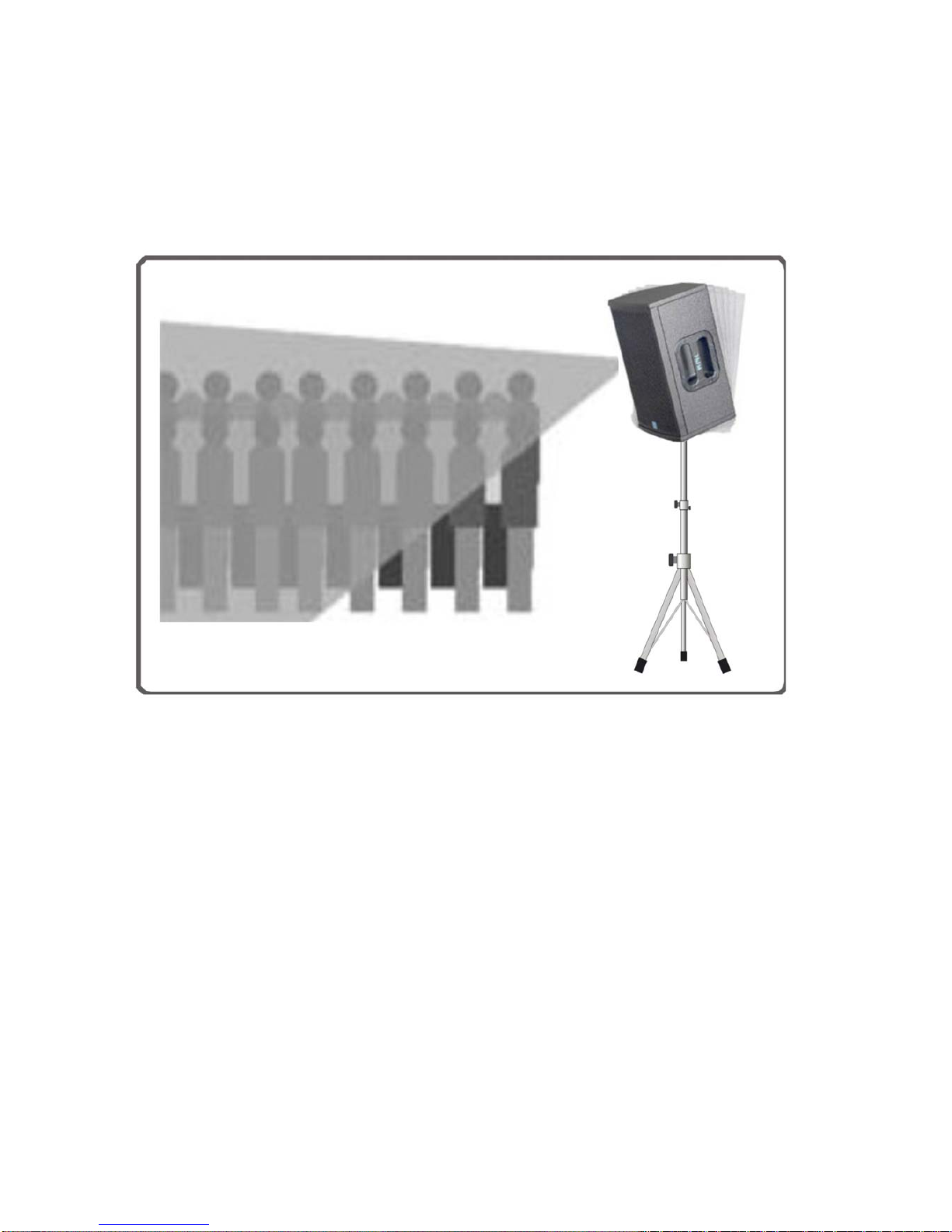

In allen portablen Topteilen (außer bei VL 4) befindet sich ein kipp und rastbarer Boxen-
Flansch mit variablem Neigungswinkel. Das jeweilige Topteil kann ausgehend vom
senkrechten Winkel in 4° Schritten bis +/- 20° justiert werden, um die exakte Ausrichtung
auf das Schallfeld zu erleichtern (siehe Bild).
Durch die exakte Ausrichtung des Lautsprechers auf das Schallfeld wird eine noch bessere
Abstrahlcharakteristik, Verständlichkeit und Nutzung der Schallenergie erreicht.
6

II. VERSIO Installation

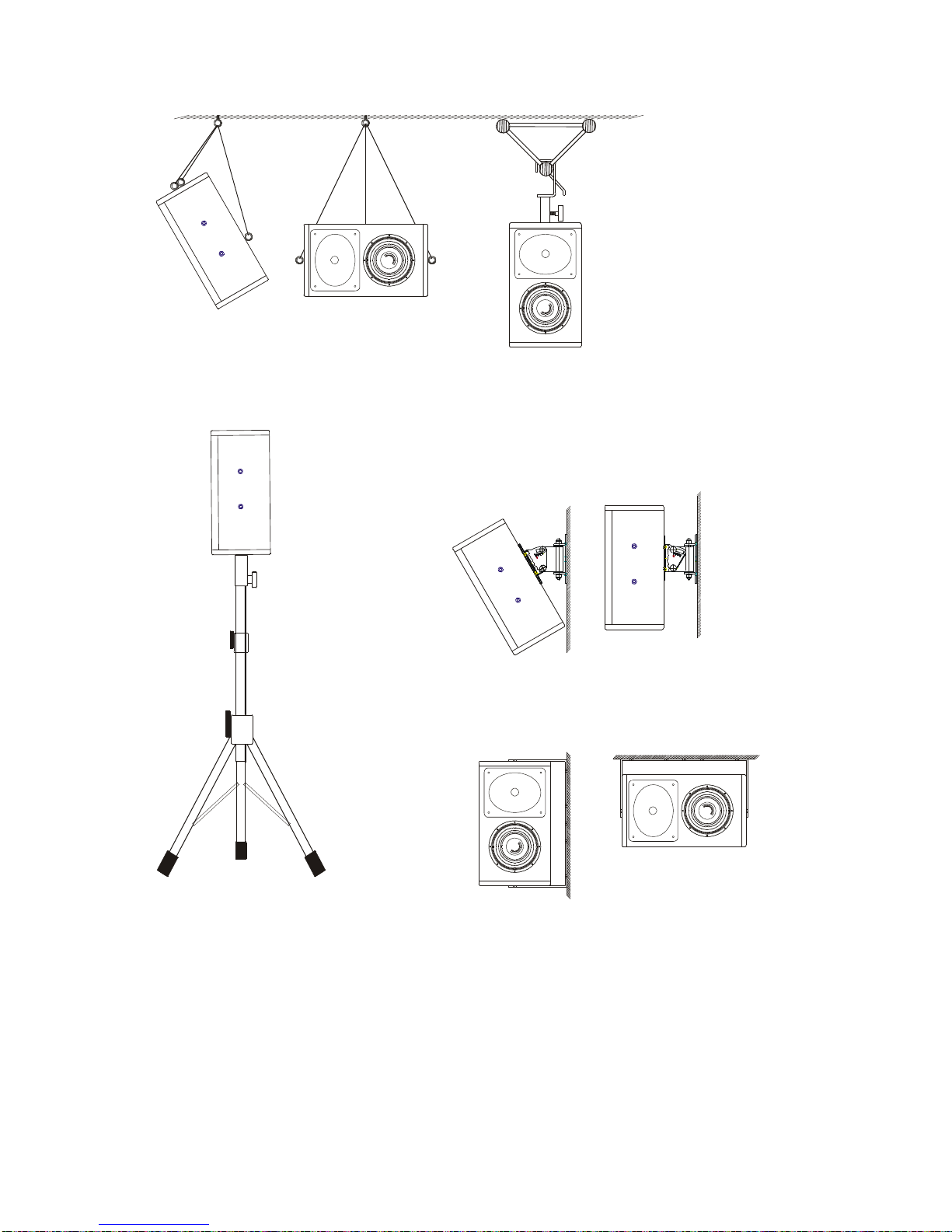

Die VERSIO i-Variante (Installation) ist bis auf den Flansch und den Schalengriff, die entfallen,
völlig, identisch zur portablen Serie (Kapitel 1) aufgebaut. Dem Anwender stehen dafür mehrere
Montagepunkte (siehe Technische Daten), kompatibel zu umfangreichem Montagezubehör wie
z.B. U-Bügel, Wandhalterung, Schwenkneiger und M8 Einschraubösen für den Flugbetrieb
optional zur Verfügung. Auch diese Lautsprecher lassen sich selbstverständlich Fullrange
betreiben bzw. in Kombination mit einem Subwoofer der VERSIO-Serie (Kapitel 3). Die
hochwertige kratz- und schlagfeste Polyurethan-Beschichtung in schwarz und weiß, ein hoch-
schalldurchlässiges, ballwurfsicheres Wabengitter, hinterlegt mit Akustikschaum und die spezielle
Imprägnierung der hochwertigen Lautsprechermembran gegen Feuchtigkeitseinflüsse bieten
optimalen Schutz, auch für Außeninstallationen. Als Anschlüsse stehen zwei Schraubklemmen zur
Verfügung (1+/1-). Optional besteht die Möglichkeit, ein Anschlussfeld mit 2x Speakon NL 4 oder
mit einer PG-Verschraubung einzusetzen. Der Aufbau von 100 Volt ELA-Anlagen mit
Anpassungsübertragern ist möglich.
Technische Daten:
VL 2 i (2 x 4" + 1" Neodym) VL 4 i (4 x 4" + 1" Neodym)
Belastbarkeit (Nom. / Progr.) 100 / 200 W 200 / 400 W
Impedanz (Ohm) 16 8
Frequenzgang 100 Hz - 19 kHz 100 Hz - 19 kHz
Trennfrequenz 3500 Hz 3000 Hz
Abstrahlwinkel (h x v) 100° (radial) 80° x 40°
Schalldruck nominal 88 dB (1 W / 1 m) 90 dB (1 W / 1 m)
Schalldruck maximal 110 dB Nennbelastbarkeit AES 113 dB Nennbelastbarkeit AES
Anschlüsse 2 x Speakon NL 4 2 x Schraubklemmenanschluß
2 x Speakon NL 4 optional
Oberfläche PU Beschichtung schwarz und
weiß PU Beschichtung schwarz und weiß
Ausstattungs-
merkmale 5 x M8 Montagepunkte: 2x Deckel, 2x Boden, 1x Rückseite 5 x M8 Montagepunkte: 3x Deckel, 1x Boden, 1x Rückseite
Maße in mm (B x H x T) 135 x 227 x 175 135 x 500 x 166
Gewicht 3 kg 6 kg
Systemerweiterung
(Empfehlung)
Systemendstufe: DA 428
Bass aktiv getrennt:VB 208 / VB
208 i, VB 15
Systemendstufe: DA 428
Bass aktiv getrennt:
VB 208 / VB 208 i, VB 15
Zubehör optional
U-Bügel, Reduzierflansch, M8
Ringöse, Adapter mit TV-
Zapfen, Adapter mit
Hochständerflansch
U-Bügel, Reduzierflansch, M8
Ringöse, Adapter mit TV-Zapfen,
Adapter mit Hochständerflansch
7

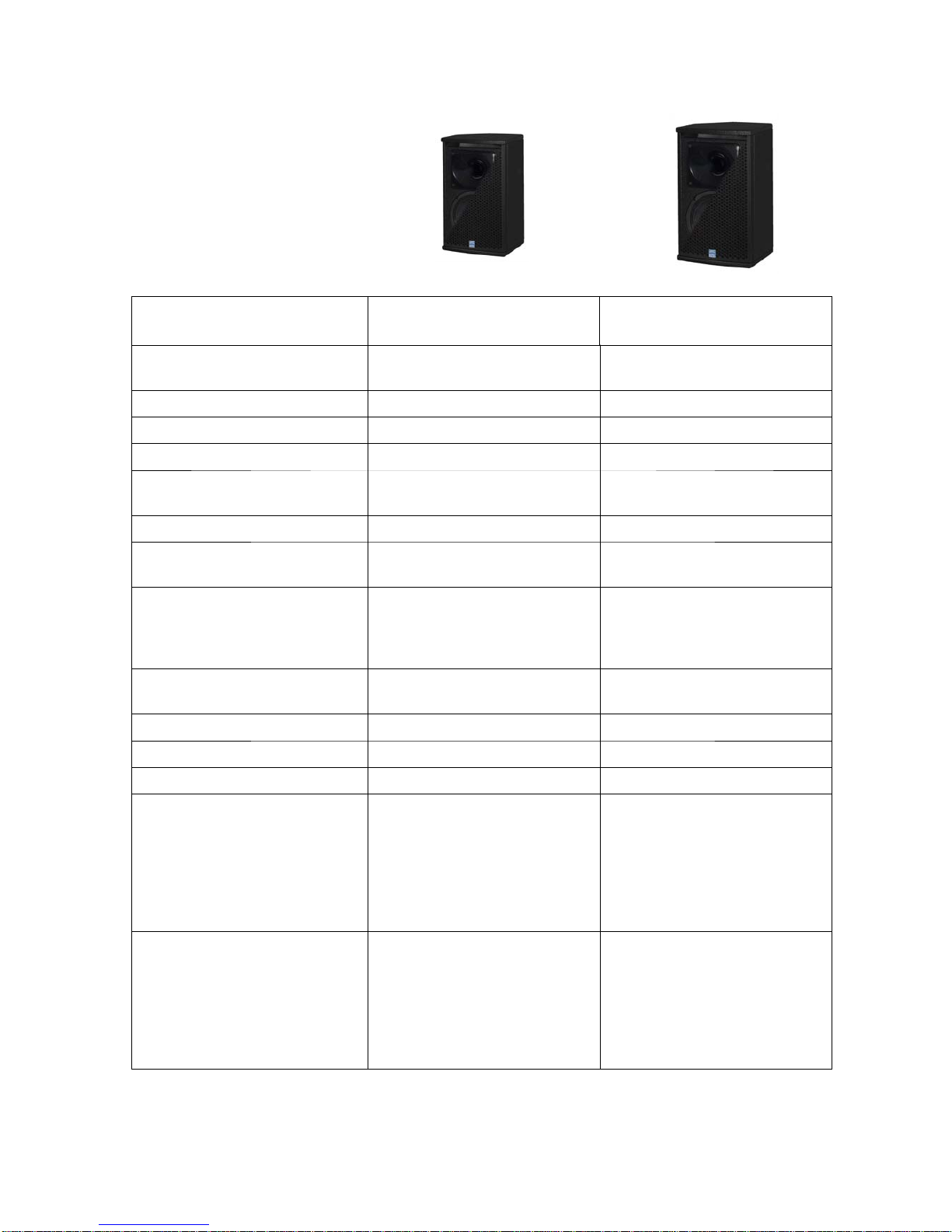

Technische Daten:
VL 6 i (6”+ 1” ) VL 8 i (8”+1” )
Belastbarkeit
(Nom. / Progr.) 200 / 400 W 250 / 500 W
Impedanz (Ohm) 8 8
Frequenzgang 80 Hz - 19 kHz 75 Hz - 19 kHz
Trennfrequenz 2000 Hz 2000 Hz
Abstrahlwinkel
(h x v) 85° x 55° (elliptisch) 85° x 55° (elliptisch)
Schalldruck nominal 93 dB (1 W / 1 m) 95 dB (1 W / 1 m)
Schalldruck maximal 116 dB
Nennbelastbarkeit AES 119 dB Nennbelastbarkeit AES
Anschlüsse 2x Schraubklemmen,
2x Speakon optional,
1x PG - Verschraubung
optional
2x Schraubklemmen,
2x Speakon optional,
1x PG - Verschraubung
optional
Oberfläche PU Beschichtung schwarz und
weiß PU Beschichtung schwarz und weiß
Ausstattungsmerkmale 10 x M8 Montagepunkte 6 x M8 Montagepunkte
Maße in mm (B x H x T) 235 x 405 x 190 280 x 460 x 245
Gewicht 7 kg 9 kg
Systemerweiterung
(Empfehlung) Systemendstufe: DA 428
Bass passiv getrennt:
VB 15 w
Bass aktiv getrennt:
VB 208 / VB 208 i,
VB 15, VB 215
Systemendstufe:
DA 428
Bass passiv getrennt:
VB 15 w
Bass aktiv getrennt:
VB 208 / VB 208 i,
VB 15, VB 215
Zubehör optional Wandhalterung, U-Bügel,
Universalmontageplatte mit
TV-Zapfen, Reduzierflansch
mit Gewindebolzen oder
Gewindebuchse, M8 Ringösen,
100 Volt Version
Wandhalterung, U-Bügel,
Universalmontageplatte mit
TV-Zapfen, Reduzierflansch
mit Gewindebolzen oder
Gewindebuchse,
M8 Ringösen,
100 Volt Version
8

Technische Daten:
VL 10 i (10”+1”) VL 12 i (12”+1”) VL 15 i (15”+1”)
Belastbarkeit
(Nom. / Progr.) 350 / 700 W 350 / 700 W 400 / 800 W
Impedanz (Ohm) 8 8 8
Frequenzgang 60 Hz - 19 kHz 60 Hz - 19 kHz 55 Hz - 19 kHz
Trennfrequenz 2000 Hz 2000 Hz 2000 Hz
Abstrahlwinkel
(h x v) 85° x 55° (elliptisch), drehbares Horn 75° x 45° (biradial) 75° x 45° (biradial)
Schalldruck
nominal 96 dB (1 W / 1 m) 98 dB (1 W / 1 m) 100 dB (1 W / 1 m)
Schalldruck
maximal 121 dB Nennbelastbarkeit AES 123 dB Nennbelastbarkeit AES 126 dB Nennbelastbarkeit AES
Anschlüsse
2x Schraubklemmen,
2x Speakon optional,
1x PG - Verschraubung
optional
2x Schraubklemmen,
2x Speakon optional,
1x PG - Verschraubung
optional
2x Schraubklemmen,
2x Speakon optional,
1x PG - Verschraubung
optional
Oberfläche PU Beschichtung
schwarz und weiß PU Beschichtung schwarz und weiß PU Beschichtung schwarz und weiß
Ausstattungs-
merkmale 12 x M8 Montagepunkte 6 x M8 Montagepunkte 4 x M6 + 4 x M8 Montagepunkte
Maße in mm
(B x H x T) 330 x 580 x 340 390 x 610 x 360 445 x 700 x 425
Gewicht 14 kg 15 kg 20 kg
Systemerweiterung
(Empfehlung)
Systemendstufe:
DA 428
Bass passiv getrennt:
VB 15 w, VB 18 w
Bass aktiv getrennt:
VB 15, VB 215, VB 18
Systemendstufe:
DA 428
Bass passiv getrennt:
VB 15 w, VB 18 w
Bass aktiv getrennt:
VB 15, VB 215, VB 18
Systemendstufe:
DA 428
Bass passiv getrennt:
VB 18 w
Bass aktiv getrennt:
VB 215, VB 18
Zubehör optional
Wandhalterung,
U-Bügel,
Universalmontageplatte
mit TV-Zapfen, M8
Ringösen,
Stativadapter, Cluster-
Montageplatte,
100 Volt Version
Wandhalterung,
U-Bügel,
Universalmontageplatte
mit TV-Zapfen,
M8 Ringösen,
Stativadapter,
100 Volt Version
Wandhalterung,
U-Bügel, Stativadapter,
M8 Ringösen,
100 Volt Version
9

Installationsvarianten am Beispiel der VL 6 i:
U-Bügel VL 2 i (no.1-910-078), U-Bügel VL 4 i (no. 1-910-070), U-Bügel VL 6 i (no.1-910-050), U-
Bügel VL 8 i (no.1-910-043), U-Bügel VL 10 i (no. 1-910-056), U-Bügel VL 12 i (no.1-910-044), U-
Bügel VL 15 i (no.1-910-045);
Universalmontageplatte mit TV-Zapfen (no.2-512-007);
Wandhalterung VL 6 i / VL 8 i / VL 10 i / VL 12 i (no.2-512-019),
Wandhalterung VL 15 i (no 2-512-021)
Reduzierflansch mit Gewindebuchse M10 (no. 2-430-015), Reduzierflansch mit Gewindebolzen
M8 (no. 2-430-003); M8 Einschraubösen (no.5-350-000); Cluster-Montageplatte (no. 1-910-058)
10
vertikale oder horizontale Flugmontage
mit 3 x M8 Ringösen
Vertikale oder horizontale Flugmontage
mit Universalmontageplatte mit TV-Zapfen +
TV-Rohrkralle
Installation mit Wandhalter
vertikale oder horizontale Installation mit U-Bügel
Anwendung auf dem Hochständer
mittels Reduzierflansch

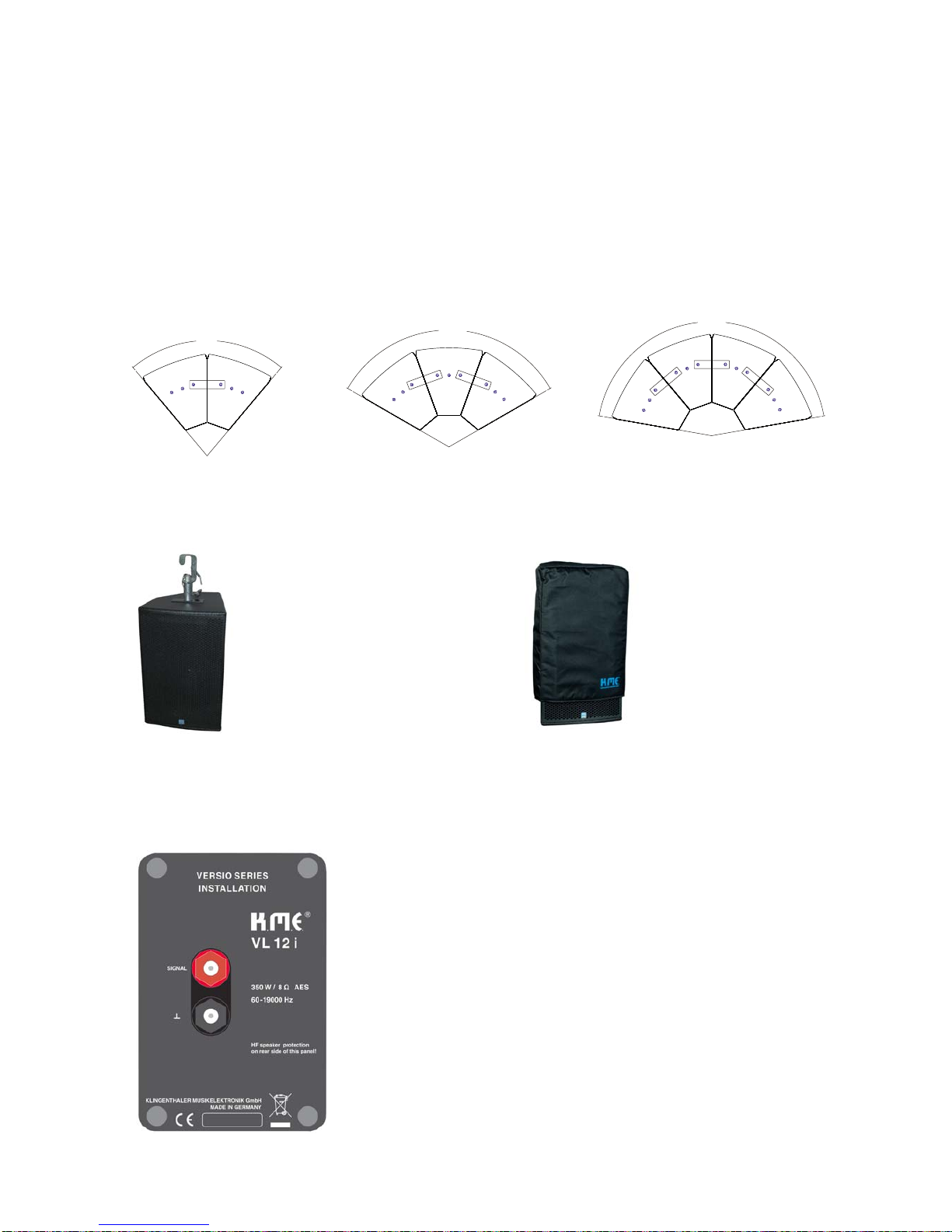

Cluster-Montage der VL 10 i:
Das symmetrische Gehäuse-Design der VL 10 i ermöglicht den Aufbau horizontaler und
vertikaler Lautsprecher-Cluster (Schallampel) mittels Cluster-Montageplatte von bis zu 9
Elementen (360°). Der Cluster-Winkel ist mit 20° pro Seite definiert, sodass eine optimale
akustische Kopplung bei -6 dB des nominellen Abstrahlwinkels im Hochtonbereich
entsteht. So addieren sich die Pegel beider Lautsprecher (bei konstruktiver Interferenz)
derart, dass der gleiche Wert wie auf der jeweiligen Hauptabstrahlachse erzielt wird und
man erhält eine weitestgehend gleichmäßige Pegelverteilung.
80° 120° 160°
Vertikale oder horizontale Cluster-Montage
Zubehör optional
Universalmontageplatte mit Schutzhülle für alle portablen
TV-Zapfen + Trussadapter Versio Topteile
Anschlussfeld der Topteile am Beispiel der VL 12 i:
Signal an 1+/1- Schraubklemme
aufklemmen und immer sachgemäß
festdrehen.
11

III. VERSIO Subwoofer
Die Subwoofer der VERSIO-Serie sind besonders kompakt ausgeführt und mit großer
Leistungsfähigkeit für die Tieftonwiedergabe der VL-Lautsprecher konzipiert. Das
Bassreflexgehäuse sorgt für eine tieffrequente Abstrahlung ab 38 Hz und das spezielle
großflächige Tunneldesign ermöglicht hohen Schalldruck bei besonders niedriger
Powerkompression und geringem Strömungsgeräusch. Zur Auswahl stehen Lautsprecherchassis
in doppel 8“ und 15“ sowie 15“ und 18“ Varianten, die von der internen Frequenzweiche, in der w-
Ausführung angesteuert werden. Die VB 208 / VB 208 i, VB 15, VB 18, VB 215 und VB 218
müssen vor der Endstufe mit einer aktiven Frequenzweiche bzw. durch einen Digitalcontroller
(z.B. digitales Endstufensystem DA 428) im Frequenzgang getrennt werden. Die hochwertige
kratz- und schlagfeste Polyurethanbeschichtung bietet optimale Roadtauglichkeit. Einen
zusätzlichen Schutz bietet das schalldurchlässige, ballwurfsichere Wabengitter, hinterlegt mit
Akustikschaum und die spezielle Imprägnierung der Lautsprechermembran gegen
Feuchtigkeitseinflüsse z.B. bei Außenanwendungen. M10 Einschraubösen für die Flugmontage
des VB 215 / VB 218 sind optional erhältlich. Ebenso eine Wand- und Deckenhalterung für den
VB 208 i. Als Anschlüsse stehen Speakon NL 4 zur Verfügung, die den Lautsprecher auf
1+/1- ansteuern und als Link weitergeschleift sind, 2+/2- ist für den Bi-Amp Betrieb im VB 208 / VB
208 i, VB 15, VB 18, VB 215 und VB 218 ebenfalls verbunden.

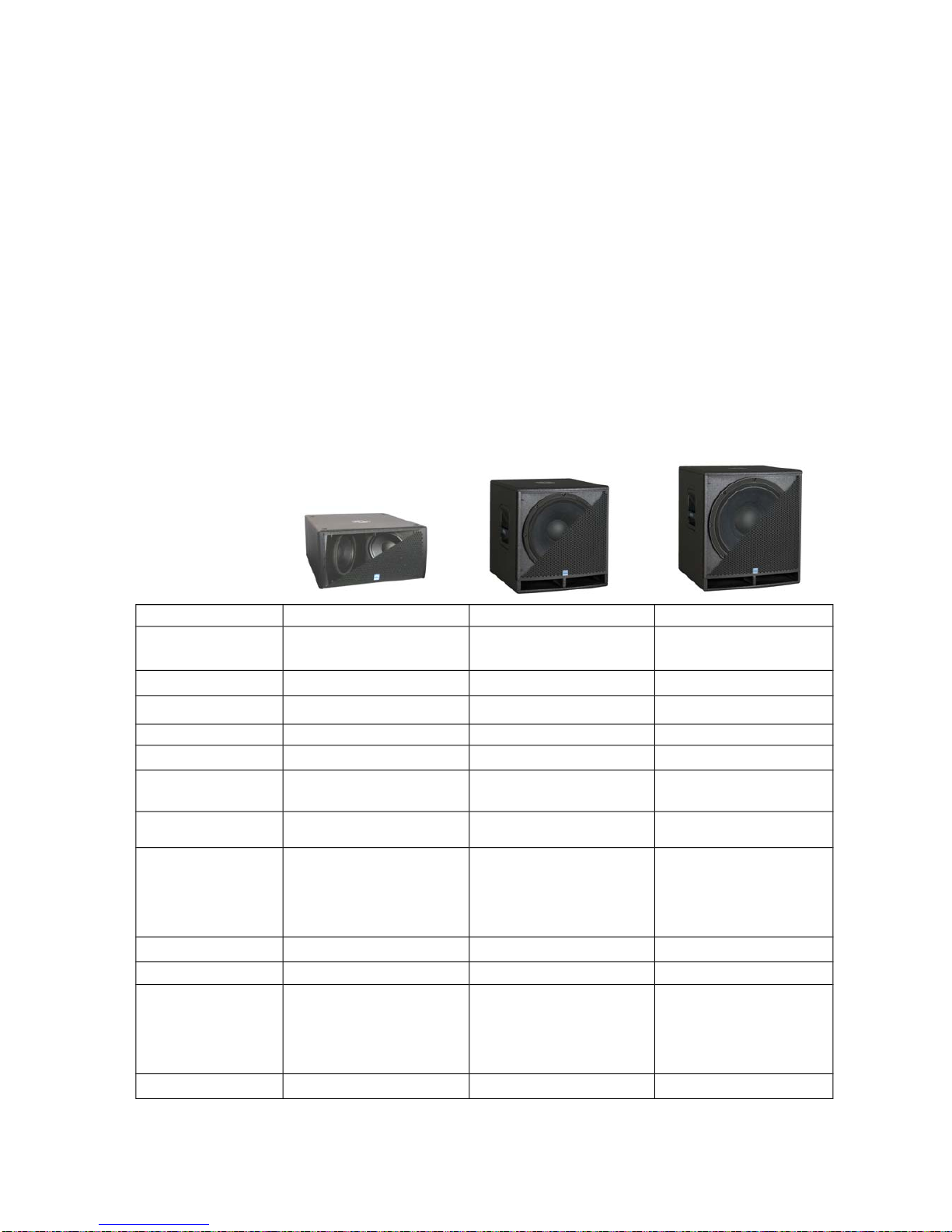

Technische Daten:
VB 208 / VB 208 i (2x8“) VB 15 (15“) VB 18 (18“)
Belastbarkeit
(Nom. / Progr.) 350 / 700 W 500 / 1000 W 500 W / 1000 W
Impedanz (Ohm) 4 4 4 oder 8
Frequenzgang 45 Hz – 800 Hz (fx) 40 Hz – 800 Hz (fx) 38 Hz – 800 Hz (fx)
Schalldruck nominal 98 dB (1 W / 1 m) 100 dB (1 W / 1 m) 100 dB (1 W / 1 m)
Schalldruck maximal 123 dB Nennbelast. AES 127 dB Nennbelast. AES 127 dB Nennbelast. AES
Anschlüsse 2 x Speakon NL 4
(1+/1-) / (2+/2-) 2 x Speakon NL 4 (1+/1-) / (2+/2-) 2 x Speakon NL 4 (1+/1-) / (2+/2-)
Oberfläche PU Beschichtung schwarz
und weiß PU Beschichtung schwarz PU Beschichtung
schwarz
Ausstattungs-
merkmale
1 seitlich versenkter
Schalengriff,
Stapelelemente,
Flanschbuchse M20 oder
4x M8 Montagepunkte
2 seitlich versenkte
Schalengriffe,
Flanschbuchse M20,
Stapelelemente
2 seitlich versenkte
Schalengriffe,
Flanschbuchse M20,
Stapelelemente
Maße in mm (BxHxT) 500 x 250 x 540 460 x 515 x 500 520 x 610 x 525
Gewicht 15,5 kg 22 kg 27 kg
Systemerweiterung
(Empfehlung
Systemendstufe: DA 428
Top aktiv getrennt: VL 2 i,
VL 4 i/VL 4, VL 6 i,
VL 8/VL 8 i
Systemendstufe: DA 428
Top aktiv getrennt:
VL 8/VL 8 i, VL 10/
VL 10 i, VL12/VL 12 i
Systemendstufe:DA 428
Top aktiv getrennt:
VL 10/VL 10 i, VL 12/
VL 12 i
Zubehör optional Schutzhülle, Wandhalter Schutzhülle Schutzhülle
12

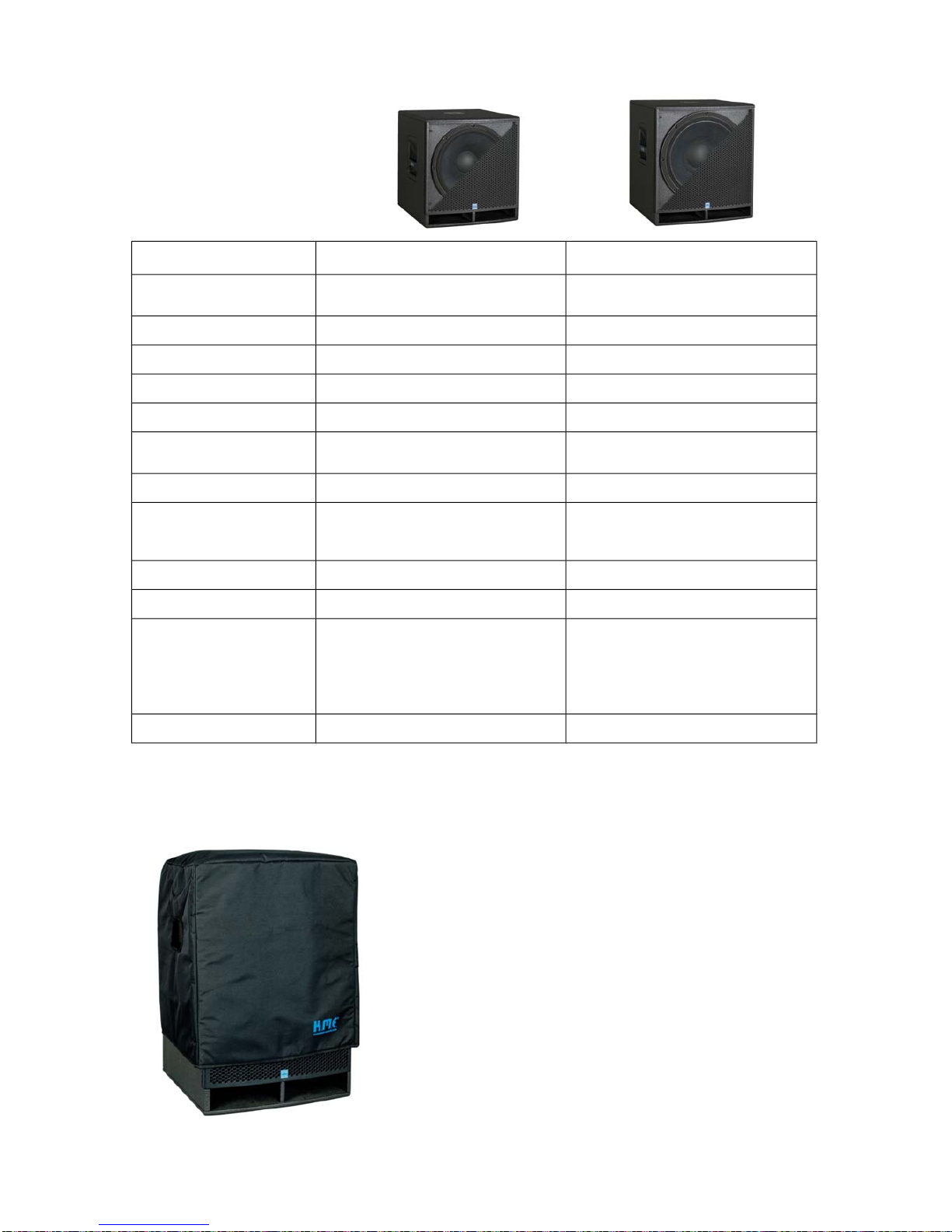

Technische Daten:
VB 15 w (15“) VB 18 w (18“)
Belastbarkeit
(Nom. / Progr.) 500 / 1000 W 500 W / 1000 W
Impedanz (Ohm) 4 4
Frequenzgang 40 Hz – 130 Hz (fx) 38 Hz – 130 Hz (fx)
Schalldruck nominal 100 dB (1 W / 1 m) 100 dB (1 W / 1 m)
Schalldruck maximal 127 dB Nennbelastbarkeit AES 127 dB Nennbelastbarkeit AES
Anschlüsse 2 x Speakon NL 4
(1 x In + 1 x Out Topteil 8 Ohm) 2 x Speakon NL 4 (1 x In + 1 x Out Topteil 8 Ohm)
Oberfläche PU Beschichtung schwarz PU Beschichtung schwarz
Ausstattungsmerkmale 2 seitlich versenkte Schalengriffe, Flanschbuchse M20,
Stapelelemente
2 seitlich versenkte Schalengriffe,
Flanschbuchse M20,
Stapelelemente
Maße in mm (B x H x T) 460 x 515 x 500 520 x 610 x 525
Gewicht 26 kg 29 kg
Systemerweiterung
(Empfehlung)
Systemendstufe:
DA 428
Top passiv getrennt:
VL 8 / VL 8 i, VL 10 / VL 10 i,
VL 12 /VL 12 i
Systemendstufe:
DA 428
Top passiv getrennt:
VL 10 / VL 10 i, VL 12 / VL 12 i
Zubehör optional Schutzhülle Schutzhülle
Zubehör optional:
Schutzhüllen:
VB 208 (no. 2-311-064)
VB 15 (no. 2-311-073)
VB 18 (no. 2-311-071)
13

Technische Daten:
VB 215 (2 x 15“) VB 218 (2 x 18“)
Nennbelastbarkeit /
Programmbelastbarkeit 1000 W / 2000 W 2000 W / 2800 W
Impedanz (Ohm) 4 4
Frequenzgang 40 Hz – 800 Hz (fx) 33 Hz – 800 Hz (fx)
Schalldruck nominal 104 dB (1 W / 1 m) 101 dB (1 W / 1 m)
Schalldruck maximal 134 dB Nennbelastbarkeit AES 134 dB Nennbelastbarkeit AES
Anschlüsse 2 x Speakon NL 4
(1+/1-) / (2+/2-) 2 x Speakon NL 4
(1+/1-) / (2+/2-)
Oberfläche PU Beschichtung schwarz PU Beschichtung schwarz
Ausstattungsmerkmale
2 seitlich versenkte
Schalengriffe,
9 x M10 Montagepunkte,
Stapelelemente
2 seitlich versenkte
Schalengriffe,9 x M10
Montagepunkte, 16 x M8
Montagepunkte für Rollen
Maße in mm (B x H x T) 1010 x 460 x 495 1200 x 600 x 600
Gewicht 41 kg 75 kg
Systemerweiterung
(Empfehlung)
Systemendstufe:
DA 428
Top aktiv getrennt:
VL 8 / VL 8 i, VL 10 / VL 10 i,
VL 12 / VL 12 i
Systemendstufe:
DA 230
Top aktiv getrennt:
VL 15 XTL
Zubehör optional M10 Einschraubösen M10 und M8 Einschraubösen
Zubehör optional VB 215 / VB 218:
14
M 10 Flugpunkte /
M 10 treads
M10 Einschraubösen:
VB 215 (no.4-240-305)

Anschlussfelder der Bässe:
VB 15 VB 18
Buchsenanschlüsse sind parallel geschaltet zum weiterschleifen; Input = Output;
Signal an 1+/1-; 2+/2- ist für den Bi-Amp Betrieb ebenfalls verbunden
VB 15 w VB 18 w
untere Buchse: Input Bass 4 Ohm an 1+/1- vom Verstärker
obere Buchse: Output Mid/Hi 8 Ohm an 1+/1- zum Topteil (passiv)
15

VB 218
Buchsenanschlüsse sind parallel geschaltet
zum weiterschleifen; Input = Output;
Signal an 1+/1-; 2+/2- ist für den Bi-Amp
Betrieb ebenfalls verbunden
Speakon-Stecker in die Speakon-Buchse stecken und nach rechts drehen bis der Stecker
einrastet; beim Lösen der Steckverbindung die Verriegelung (Metallaufsatz) auf dem Stecker nach
hinten ziehen und den Speakon-Stecker nach links drehen und herausziehen.
16
V
B 21
5

IV. VERSIO PA-Systeme passiv
Die passiven PA-Systeme VERSIO S3, S4 und S5 sind professionelle, extrem kompakte
und kraftvolle 3-Wege Fullrange PA-Anlagen mit hervorragenden Klangergebnissen.
Diese Systeme sind die passende wie funktionelle Antwort auf Aufgabenstellungen im
mobilen Einsatz sowie im Installationsbereich. Einfache Sprachübertragung, Fill- oder
Delay-Systeme, Präsentation, Musikverstärkung mit oder ohne Subwoofer als Main-PA,
unterstützt von einem vielseitigen Zubehörsortiment erlauben die passiven Systeme der
VERSIO-Serie eine exakt an die jeweiligen Anforderungen angepasste Lösung. Mit der
empfohlenen digitalen Mehrkanalendstufe DA 428 stehen umfangreiche Lösungen für
unterschiedlichste Ansteuerungsmöglichkeiten zur Verfügung.
Technische Daten:
S3 S4 S5
System-
komponenten
2 x VL 10 (10“+1“),
2 x VB 15 (15“/ 4 Ohm),
1 x DA 428 im Carry-
Case
2 x VL 12 (12“+1“),
2 x VB 18 (18“/ 4 Ohm),
1 x DA 428 im Carry-
Case
2 x VL 4 (4 x 4" + 1")
2 x VB 208 (2 x 8")
1 x DA 428 im Carry-
Case
System-
belastbarkeit 2 x 850 W (AES); 2 x 1700 W (programm) 2 x 850 W (AES); 2 x 1700 W (programm) 2 x 400 W (AES) , 2 x 800 W (programm)
Anschlüsse Speakon NL 4 (1+/1-) Speakon NL 4 (1+/1-) Speakon NL 4 (1+/1-)
Gewichte der
Komponenten
Top: 2 x 14 kg
Bass: 2 x 22 kg
Endstufe: 8,5 kg
Top: 2 x 15 kg
Bass: 2 x 27 kg
Endstufe: 8,5 kg
Top: 2 x 6 kg
Bass: 2 x 16 kg
Endstufe: 8,5 kg
Empfohlen für Bands & mobile DJs,
Verleiher Bands & mobile DJs, Verleiher Duos, Entertainer
Zubehör optional
Plug & Play Pack
(no.2-521-009),
Cover Pack
(no.2-312-021)
Plug & Play Pack
(no.2-521-009),
Cover Pack
(no.2-312-015)
Plug & Play Pack
(no. 2-521-009),
Cover Pack
(no. 2-312-024)
S3* S4* S5*
17

Aufstellung und Verkabelung der PA Systeme:
Hinweis!
Beachten Sie die gezielte und sinnvolle Aufstellung hochwertiger Lautsprechersysteme.
Eine allgemeingültige Aussage über eine korrekte (Standard)- Einstellung und Aufstellung
der PA-Anlagen ist unmöglich, da jede Beschallung an einen unterschiedlichen Ort
gebunden ist und somit immer andere Eigenschaften aufweist.
Bei der Benutzung von Boxenstativen sowie Distanzelementen für Topteile muss die
Standsicherheit in jedem Fall vom Anwender gewährleistet werden. Verwenden Sie für
den evtl. Flugbetrieb der Topteile nur geprüfte Anschlagmittel, um stets die max.
Sicherheit zu gewährleisten (auch hier trägt der Anwender die volle Verantwortung).
Verwenden Sie niemals Zusatzvorrichtungen, die nicht vom Hersteller empfohlen wurden,
weil dadurch Unfälle verursacht werden können.
Je nach Beschaffenheit der zu beschallenden Fläche / Räume kann man die Topteile
horizontal etwas eindrehen bzw. auch vertikal neigen, um Schallreflektionen (z.B. an
Wänden + Decken) und damit verbundene Interferenzen zu verringern und somit eine
bessere Nutzung der Schallenergie zu erhalten.
Wenn Abdeckungen geöffnet oder Gehäuseteile entfernt werden, außer wenn
dies von Hand möglich ist, können Teile freigelegt werden, die Spannung führen. Wenn
ein Öffnen des Gerätes erforderlich ist, muss das Gerät von allen Spannungsquellen
getrennt sein.
Hohe Lautstärkepegel können dauernde Gehörschäden verursachen. Vermeiden Sie
deshalb die direkte Nähe von Lautsprechern, die mit hohen Pegeln betrieben werden.
Verwenden Sie einen Gehörschutz bei dauernder Einwirkung hoher Pegel.
18

S3* / S4* / S5*
Die S3 besteht aus:
2x VB 15 (4 Ohm) + 2x VL 10 + 1x DA 428
Die S4 besteht aus:
2x VB 18 (4 Ohm) + 2x VL 12 + 1x DA 428
Die S5 besteht aus:
2x VB 208 + 2x VL 4+ 1x DA 428
1. Aufbau:
•Stellen Sie je einen Subwoofer link und rechts vor die zu beschallende Fläche auf festen
Untergrund.
•Jetzt wird jeweils ein Topteil auf eine Distanzstange auf den Subwoofer gestellt
•Die Topteile werden in entsprechender Höhe fixiert und evtl. geneigt
2. Anschluss:
•Stecken Sie je ein Lautsprecherkabel (Speakon-Kabel, 2-polig) an den
Lautsprecherausgang A + B der DA 428 und verbinden Sie damit jeweils einen Subwoofer
VB 208 / VB 15 / VB 18 (siehe Bild)
•Stecken Sie je ein Lautsprecherkabel (Speakon-Kabel, 2-polig) an den Laut-
sprecherausgang C + D der DA 428 und verbinden Sie damit jeweils ein Topteil VL 4 / VL
10 / VL 12 (siehe Bild) oder schließen Sie je ein 4-poliges Lautsprecherkabel (Speakon-
Kabel) an den Lautsprecherausgang A + B der DA 428 an und verbinden Sie damit je
einen Subwoofer; die Topteile werden jeweils mit einem Kreuzkabel am linken und rechten
Subwoofer angeschlossen (1+/1-=2+/2-)
Hinweis! Achten Sie bitte beim Einschalten der DA 428 darauf, dass alle angeschlossenen
Geräte vorher gemutet sind
Bitte wählen Sie das Preset für die S3 / S4 / S5
an der DA 428 (siehe Bedienanleitung DA 428)!
speaker
input
“right”
speaker
input
“left”
speaker
input
“right”
speaker
input
“left”
AB CD
19

English
Deutsch … Seite 2
Introduction
Thank you for choosing a K.M.E. product!
VERSIO has been developed consequently to portable requirements. With these compact
and ergonomic loudspeaker systems you will be able to master your reinforcement
situations in a very flexible manner (main-PA, monitoring, fill-system).
Within our extensive production processes we only use exclusive materials and
components of best quality. Share with us the enthusiasm for good sound. The K.M.E.
team wishes you fun, joy and success with your new PA-system!
Contents
I. VERSIO portable: VL 4 / VL 8 / VL 10 / VL 12 / VL 15 ......page 20-24
II. VERSIO installation: VL 2 i / VL 4 i / VL 6 i / VL 8 i / VL 10 i /
VL 12 i / VL 15 i / VL 15 XTL.................page 25-29
III. VERSIO subwoofer: VB 208 - VB 208 i / VB 15 / VB 15 w /
VB 215 / VB 218 / VB 18 / VB 18 w......page 30-34
IV. VERSIO PA systems passive: S3 / S4 / S5...........................page 35-37
Presentation of the components
I.VERSIO portable
The VERSIO top units are high powered PA system components with very compact
dimensions. The loudspeakers are characterised by their transparent and powerful sound
with excellent acoustic power reserves and can be used as top unit, full-range or floor
monitor or in combination with VERSIO subwoofers. You can choose loudspeaker
neodymium chassis in 4” / 8" / 10” / 12" and 15" variants. The bass reflex housing
provides a low-frequent radiation starting from 55 Hz. The 1" high frequency driver is
coupled to a Waveguide in the 8" / 10” box with 85° x 55° and to a bi-radial horn in the 12"
/ 15" box, which are controlled by the internal crossover. All top units (except VL 4 )
include a swivelling flange with a variable tilt angle. For the adjustment of the dispersion
characteristic the top parts can be adjusted in 4° steps within +/- 20° to facilitate an exact
alignment to the audience. The VERSIO-series is designed for applications achieving a
controlled radiation characteristic in the high level range including high sound pressure
with smallest dimensions. The multi-functional casing with asymmetrical monitor angle
(45°) and an adjustable flange as well as high-quality scratch- and impact-resistant PU
coating and a protective grille with perforated steel with acoustic foam offers best road
suitability. As connections 2 x Speakon NL 4 are available, driving the loudspeaker on
1+/1- and linking it, also 2+/2-, for the bi-amp mode.
20
