Kärcher K 7 User manual

Deutsch
English
Français
Italiano
Nederlands
Español
Português
5.960-170 A
11.02-2004479
K 7.80 M

2
Montage
Assembly
Assemblage
Montaggio
Montage
Montaje del aparato
Montagem
Zubehör
Special accessories
Accessoires en option
Accessori speciali
Speciaal toebehoren
Accesorios opcionales
Acessórios especiais
Ersatzteile
Replacement parts
Pièces de rechange
Ricambi
Vervangingsonderdelen
Repuestos
Peças de reposição
Deutsch ......................................Betriebsanleitung
Vorsicht! Benutzen Sie das Gerät nicht ohne
die Betriebsanleitung gelesen zu haben.
English ............................... Operating instructions
Caution! Do not use the unit without first
having read the operating instructions.
Français ................................... Notice d’utilisation
Attention! N’utilisez pas l’appareil sans avoir lu
la notice d’utilisation.
Italiano...................................... Istruzioni per l’uso
Attenzione! Non utilizzare l’apparececchio
senza aver letto le istruzioni per l’uso
Nederlands..............................Gebruiksaanwijzing
Voorzichtig! Gebruik het apparaat niet zonder
de gebruiksaanwijzing gelezen te hebben.
Español .......................... Instrucciones de servicio
Cuidado! No utilice el aparato sin haber leido el
instrucciones de servicio.
Português..........................Instruccao de operacao
Atencao! Nao utilize o aparehlo sem ter lido a
instruccao de operacao.
4
52
44
36
28
20
12
62
63
3

3
DE
EN
FR
IT
NL
ES
PT

4 - Deutsch
Lesen Sie vor der ersten Benutzung des Gerätes
diese Bedienungsanleitung und handeln Sie
danach.
Bewahren Sie diese Bedienungsanleitung für
späteren Gebrauch oder für Nachbesitzer auf.
Bestimmungsgemäße Verwendung
Verwenden Sie dieses Gerät ausschließlich im
nichtgewerblichen Bereich
– zum Reinigen von Maschinen, Fahrzeugen,
Bauwerken, Werkzeugen, Fassaden, Ter-
rassen, Gartengeräten usw. mit Hochdruck-
Wasserstrahl (bei Bedarf mit Zusatz von
Reinigungsmitteln).
– zur Motorenreinigung nur an Orten mit
entsprechendem Ölabscheider.
– mit von Kärcher zugelassenen Zubehör-,
Ersatzteilen und Reinigungsmitteln. Beachten
Sie die Hinweise, die den Reinigungsmitteln
beigegeben sind.
Allgemeine Sicherheitshinweise
– Erlauben Sie niemals Kindern und Jugend-
lichen den Umgang mit dem Gerät.
– Lassen Sie das Gerät niemals unbeaufsichtigt,
solange der Hauptschalter eingeschaltet ist.
– Gerät nicht in explosionsgefährdeten Räumen
betreiben.
– Keine Gegenstände abspritzen, die gesund-
heitsgefährdendeStoffe(z. B.Asbest)enthalten.
Kurzanleitung
Zusammenbauen
Prüfen Sie beim Auspacken den Packungs-
inhalt. Benachrichtigen Sie bei Transport-
schäden bitte Ihren Händler.
Der Zusammenbau ist auf Seite 3 in Bildern
dargestellt.
Sicherheitshinweise
1 Zugbügel
Gerät über ebene Flächen rollen
2 Reinigungsmittel-Behälter
Reinigungsmittel ansaugen und
dosieren (+/–)
3 Halter für Handspritzpistole
4 Hauptschalter
Gerät einschalten – I
Gerät ausschalten – 0
5 Hochdruckausgang
Hochdruckschlauch anschliesen.
6 Wasseranschluß
Zulaufschlauch anschließen
7 Transportgriff
Gerät verladen, transportieren
8 Strahlrohr
Druck regulieren (+/–)
9 Waschbürste
10 Handspritzpistole
Einschalten – Sicherungsknopf drücken und
Hebel ziehen
Ausschalten – Hebel loslassen
11 Netzanschlußkabel mit Netzstecker
12 Halter für Netzanschlußkabel

Deutsch - 5
DE
EN
FR
IT
NL
ES
PT
Umweltschutz
Warnzeichen am Gerät
Richten Sie den Hochdruck-
strahl nie auf Menschen, Tiere,
das Gerät oder elektrische Teile.
Sicherheitseinrichtungen
Sicherheitseinrichtungen dienen dem Schutz vor
Verletzungen und dürfen nicht verändert oder
umgangen werden.
Überströmventil mit Druckschalter
Wird der Hebel an der Handspritzpistole
losgelassen, schaltet der Druckschalter die
Pumpe ab, der Hochdruckstrahl stoppt. Wird
der Hebel gezogen, schaltet der Druckschalter
die Pumpe wieder ein.
Das Überströmventil verhindert zudem, daß der
zulässige Betriebsdruck überschritten wird.
Sicherungsknopf
Der Sicherungsknopf an der Handspritzpistole
verhindert unbeabsichtigtes Einschalten des
Gerätes.
Vor dem ersten Betrieb
Verpackung umweltgerecht entsorgen
Die Verpackungsmaterialien sind recyclebar.
Bitte werfen Sie die Verpackungen nicht in den
Hausmüll, sondern führen Sie diese einer
Wiederverwertung zu.
Altgerät umweltgerecht entsorgen
Altgeräte enthalten wertvolle recyclingfähige
Materialien, die einer Verwertung zugeführt
werden sollten. Batterien, Öl und ähnliche
Stoffe dürfen nicht in die Umwelt gelangen.
Bitte entsorgen Sie Altgeräte deshalb über
geeignete Sammelsysteme.
Anschlußvoraussetzungen
Anschlußwerte siehe Typenschild/Technische
Daten.
Elektrischer Anschluß
Die Spannung auf dem Typenschild muß mit der
Versorgungsspannung übereinstimmen. Die
Stromquelle muß ordnungsgemäß geerdet sein.
Nur spritzwassergeschützte Verlängerungskabel
mit ausreichendem Leiterquerschnitt (10 m: 3 x
1,5 mm², 30 m: 3 x 2,5 mm²) verwenden und
ganz von der Kabeltrommel abwickeln.
Anschluß an Wasserleitung
Zulaufschlauch (nicht im Lieferumfang).
Nur Zulaufschlauch mit folgenden Abmessungen
verwenden: Länge mindestens 7,5 m;
Durchmesser mindestens ½".
Vorschriften des Wasserversorgungsunter-
nehmens beachten.
Für Deutschland:
Sollte Ihre Hauswasserversorgung nicht mit
einem Rohrunterbrecher (min.A2) ausgestattet
sein, verwenden Sie bitte den Kärcher-
Rückflußstopp (siehe„Sonderzubehör“).
Sicherheitshinweise

6 - Deutsch
Bedienung
Wasserversorgung
Das Gerät kann aus der Wasserleitung oder
einem offenen Behälter mit Wasser versorgt
werden.
Wasserversorgung aus der Wasserleitung
lEinen Zulaufschlauch (nicht im Lieferumfang)
am Wasseranschluß des Gerätes und am
Wasserzulauf anschließen.
lWasserzulauf öffnen.
!
Lebensgefahr!
– Fahrzeugreifen/Reifenventile können durch
den Hochdruckstrahl beschädigt werden und
platzen. ErstesAnzeichen hierfür ist eine
Verfärbung des Reifens. Reinigung mit einem
Abstand von mindestens 30 cm.
– Netzstecker niemals mit feuchten Händen
anfassen.
– Anschlußleitung mit Netzstecker vor jedem
Betrieb auf Schäden prüfen. Beschädigte
Anschlußleitung unverzüglich durch auto-
risierten Kundendienst/Elektro-Fachkraft
austauschen lassen.
– Hochdruckschlauch vor jedem Betrieb auf
Schäden prüfen. Beschädigten Hochdruck-
schlauch unverzüglich austauschen.
!
Verletzungsgefahr!
– Durch den austretenden Wasserstrahl an der
Hochdruckdüse wirkt eine Rückstoßkraft auf
die Handspritzpistole. Für sicheren Stand
sorgen und Handspritzpistole und Strahlrohr
gut festhalten.
– Zum Schutz vor zurückspritzenden Teilen bei
Bedarf geeignete Schutzkleidung tragen.
Wasserversorgung aus offenem Behälter
lKupplungsteil für Wasserzulauf abschrauben.
lSaugschlauch mit Filter (nicht im Lieferum-
fang, siehe „Sonderzubehör“) am Wasser-
anschluß des Gerätes anschrauben.
lFilter in den Behälter hängen.
lGerät vor dem Betrieb entlüften.
– Hochdruckleitung am Hochdruckanschluß
des Gerätes abschrauben.
– Gerät einschalten und solange laufen
lassen, bis das Wasser blasenfrei am
Hochdruckanschluß austritt.
– Gerät ausschalten und Hochdruckschlauch
wieder anschrauben.

Deutsch - 7
DE
EN
FR
IT
NL
ES
PT
Vorbereiten
lNetzstecker einstecken.
lHauptschalter auf „1“.
Einschalten
lSicherungsschalter an der Handspritzpistole
entriegeln und Hebel ziehen.
Ausschalten
lHebel loslassen.
In Arbeitspausen und beim Verlassen des
Gerätes durch Drücken des Sicherungsknopfes
das Gerät vor unbeabsichtigtem Einschalten
sichern.
Arbeitsdruck/Wassermenge
regulieren
Arbeitsdruck erhöhen:
Strahlrohr in Richtung „+“ drehen.
Arbeitsdruck verringern:
Strahlrohr in Richtung „–“ drehen.
Zubehör anschließen
Folgendes Zubehör ist, je nach Modell, im
Lieferumfang enthalten oder im Fachhandel
erhältlich (siehe auch „Sonderzubehör“).
lJeweiliges Zubehör gegen Strahlrohr
tauschen:
Waschbürste
für große, glatte Flächen – z. B. am Auto,
Wohnwagen oder Boot.
Reinigungsmittel kann zugemischt werden.
Rotierende Waschbürste
für schonende und gründliche Reinigung –
z. B. Karosserie- und Glasflächen.
Reinigungsmittel kann zugemischt werden.
Rotordüse
für hartnäckige Verschmutzungen – z. B.
vermooste Gehwegplatten oder Fassaden.
Ohne Reinigungsmittel und mit höchstem
Arbeitsdruck arbeiten.
Bedienung

8 - Deutsch
Reinigungsmittel zumischen
lReinigungsmitteltank füllen mit .......
- Reinigungsmittel-Tab und Wasser oder
- Reinigungsmittelkonzentrat und Wasser
Dosierempfehlungen auf den Gebinde-
etiketten der Reinigungsmittel beachten
lReinigungsmittel dosieren (Reinigungsmittel-
Dosierventil)
Mittelstellung – Mittlere Menge
Stellung „+“ – Große Menge
Stellung „–“ – Kleine Menge
lStrahlrohr in Richtung „–“ bis zum Anschlag
drehen.
Empfohlene Reinigungsmethode
1. Reinigungsmittel sparsam auf die trockene
Oberfläche sprühen und einwirken (nicht
trocknen) lassen.
2. Gelösten Schmutz mit dem Hochdruckstrahl
abspülen.
Reinigungsmittel
Für störungsfreies Arbeiten und passend zur
jeweiligen Reinigungsaufgabe empfehlen wir unser
Kärcher-Reinigungs- und Pflegemittelprogramm.
Bitte lassen Sie sich beraten oder fordern Sie
Informationen dazu an. Hier eine kleine Auswahl:
Universalreiniger ............. Profi RM 555 ULTRA
Autoreiniger ..................... Profi RM 565 ULTRA
Bootreiniger .....................Profi RM 575 ULTRA
Haus- und Gartenreiniger
........................................... Profi RM 570 ULTRA
Bedienung Betrieb beenden
lHauptschalter auf „0“.
lNetzstecker ziehen. Anschlußkabel
aufwickeln
Bei Wasserversorgung aus der Wasserleitung
lWasserzulauf schließen.
lGerät vom Wasseranschluß trennen.
Bei Wasserversorgung aus offenem Behälter
lSaugschlauch mit Filter am Wasseranschluß
des Gerätes abschrauben.

Deutsch - 9
DE
EN
FR
IT
NL
ES
PT
Achtung! Frost kann das nicht vollständig
entleerte Gerät zerstören. Gerät im Winter in
einem frostfreien Raum aufbewahren.
lHandspritzpistole mit Strahlrohr in den Halter
stecken.
lHebel an der Handspritzpistole ziehen, bis
das Gerät drucklos ist.
lSicherungsknopf drücken, um Gerät gegen
unbeabsichtigtes Einschalten zu sichern.
lGerät vor dem Transport ausschalten.
lZum Transport über ebene Flächen oder
Treppen das Gerät am Zugbügel ziehen.
lBei liegendem Transport (z.B. PKW) entweder
den Reinigungsmitteltank entnehmen oder
entleeren.
Aufbewahren/Transportieren Pflege und Wartung
Reinigen
Vor längerer Lagerung, z. B. im Winter:
lReinigungsmittel-Dosierventil vom
Reinigungsmittel-Saugschlauch abziehen
und unter fließendem Wasser reinigen.
lSieb im Wasseranschluß mit einer Flachzange
herausziehen und unter fließendem Wasser
reinigen.
Warten
Das Gerät ist wartungsfrei.
Betrieb beenden

10 - Deutsch
Störung Ursache Abhilfe
Gerät läuft nicht Stromzufuhr unterbrochen Netzstecker ziehen! Anschlußkabel, Netzstecker,
Verlängerungskabel und Kabelverbindungen auf
Schaden prüfen
Gerät kommt nicht auf Druck Einstellung Strahlrohr auf „–“ Strahlrohr auf „+“ stellen
Im Saugbetrieb – Gerät nicht entlüftet Gerät entlüften, siehe „Bedienung“
Sieb im Wasseranschluß verstopft Sieb reinigen, siehe „Pflege und Wartung“
Wasserzulaufmenge zu gering Wasserzulauf bis zum Wasseranschluß des
Gerätes auf Dichtheit und Durchfluß prüfen
Starke Druckschwankungen Hochdruckdüse im Strahlrohr verstopft Strahlrohr abnehmen, Bohrung in der
Hochdruckdüse mit einer Nadel reinigen
und von vorne mit Wasser durchspülen
Wasser tritt auf der Gehäuseunterseite aus Pumpe undicht 3 Tropfen pro Minute sind zulässig. Bei stärkerer
Undichtigkeit Kundendienst aufsuchen
Reinigungsmittel wird nicht angesaugt Einstellung Strahlrohr auf „+“ Strahlrohr auf „–“ stellen
Reinigungsmittel-Dosierventil im
Reinigungsmittel-Saugschlauch verstopft Reinigungsmittel-Dosierventil reinigen, siehe „Pflege und Wartung“
Kundendienst
Bei Fragen oder Störungen hilft Ihnen unsere
Kärcher-Niederlassung gern weiter.
Service Hotline (für Deutschland):
0 71 95 / 9 03 20 65
Störungen haben oft einfache Ursachen, die Sie
mit Hilfe der folgenden Übersicht selbst
beheben können. Im Zweifelsfall oder bei hier
nicht genannter Störung/Abhilfe wenden Sie
sich bitte an den autorisierten Kundendienst.
!
Stromschlaggefahr!
Reparaturarbeiten am Gerät dürfen nur vom
autorisierten Kundendienst durchgeführt werden.
Einschaltvorgänge erzeugen kurzzeitige Span-
nungsabsenkungen.BeiungünstigenNetzbedin-
gungen können Beeinträchtigungen anderer Ge-
räte auftreten. Bei Netzimpedanzen <0,15 Ohm
sind keine Störungen zu erwarten.
Ersatzteile
Verwenden Sie ausschließlich Original-Kärcher-
Ersatzteile. Eine Ersatzteilübersicht finden Sie
am Ende dieser Bedienungsanleitung.
Hilfe bei Störungen

Deutsch - 11
DE
EN
FR
IT
NL
ES
PT
Technische Daten
Stromanschluß
Spannung (bei 1~50 Hz) 220-240 V
Anschlußleistung 3,0 kW
Netzsicherung (träge) 16 A
Schutzklasse 1,IP X5
Wasseranschluß
Zulauftemperatur (max.) 60 °C
Zulaufmenge (min.) 10 l/min
Zulaufdruck (max.) (6 bar) 0,6 MPa
Leistungsdaten
Nenndruck (150 bar) 15 MPa
Betriebsdruck max. (160 bar) 16 MPa
Fördermenge (550 l/h) 9,2 l/min
Reinigungsmittel-Dosierung 0,2 l/min
Saughöhe aus offenem Behälter 20°C 1 m
Rückstoßkraft der Handspritzpistole 25 N
Hand-Arm Vibration (ISO 5349) 0,8 m/s2
Schalldruckpegel LPA(EN 60704-1) 76 dB(A)
SchalleistungspegelLWA(2000/14/EG) 92 dB(A)
Maße
Länge/Breite/Höhe 400/390/960 mm
Gewicht 18 kg
Sonderzubehör erweitert die Nutzungsmöglich-
keiten Ihres Gerätes. Nähere Informationen
dazu erhalten Sie bei Ihrem Kärcher-Händler.
Abbildungen siehe Seite 62.
1Dreckfräser
2Spritzschutz für Dreckfräser
3Rohrreinigungsset (7,5 m/15 m)
4Rotierende Waschbürste
5Waschbürste
6Naßstrahlset
7Flexibles Strahlrohr
8Dreifachdüse mit Strahlrohr
9Strahlrohr für schwer zugängliche Stellen
10 Bodenstrahlrohr
11 Strahlrohrverlängerung
12 Hochdruckschlauch (9 m)
13 Hochdruck-Schlauchverlängerung
14 Großmengen-Saugset
15 Saugschlauch mit Filter
16 Wasserfilter
17 Rückflußverhinderer
Sonderzubehör
Garantie
Im jeweiligen Land gelten die von unserer zustän-
digen Vertriebs-Gesellschaft herausgegebenen
Garantiebedingungen. Etwaige Störungen an dem
Gerät beseitigen wir innerhalb der Garantiefrist
kostenlos, sofern ein Material- oder Herstellungs-
fehler die Ursache sein sollte.
Im Garantiefall wenden Sie sich bitte mit Zubehör
und Kaufbeleg an Ihren Händler oder die nächste
autorisierte Kundendienststelle.
EG Konformitätserklärung
Hiermit erklären wir, daß die nachfolgend bezeichnete
Maschineaufgrund ihrer Konzipierungund Bauart sowie
indervonunsinVerkehrgebrachtenAusführungdenein-
schlägigengrundlegendenSicherheits-undGesundheits-
anforderungen der EG-Richtlinien entspricht. Bei einer
nichtmit unsabgestimmtenÄnderung derMaschine ver-
liert diese Erklärung ihre Gültigkeit.
Produkt: Hochdruckreiniger
Typ: 1.398-xxx
Einschlägige EG-Richtlinien:
98/37/EG
73/23/EWG (+ 93/68/EWG)
89/336/EWG (+ 91/263/EWG, 92/31/EWG, 93/68/EWG)
2000/14/EG
Angewandte harmonisierte Normen:
DIN EN 55014 – 1: 2000 + A1: 2001
DIN EN 55014 – 2: 1997
DIN EN 60335 – 1
DIN EN 60335 – 2 – 79
DIN EN 61000 – 3 – 2: 2000
DIN EN 61000 – 3 – 3: 1995 + A1: 2001
AngewandtesKonformitätsbewertungsverfahren:
Anhang V
Schallleistungspegel
Gemessen : 90 dB(A)
Garantiert: 92 dB(A)
Es ist durch interne Maßnahmen sichergestellt, daß die
SeriengeräteimmerdenAnforderungenderaktuellenEG-
Richtlinien und den angewandten Normen entsprechen.
Die Unterzeichnenden handeln im Auftrag und mit Voll-
macht der Geschäftsführung. 5.957-689 (11/02)
Alfred Kärcher GmbH & Co.
Cleaning Systems
Alfred-Kärcher-Str. 28–40
P.O. Box 160
D-71349 Winnenden
S. Reiser H. Jenner

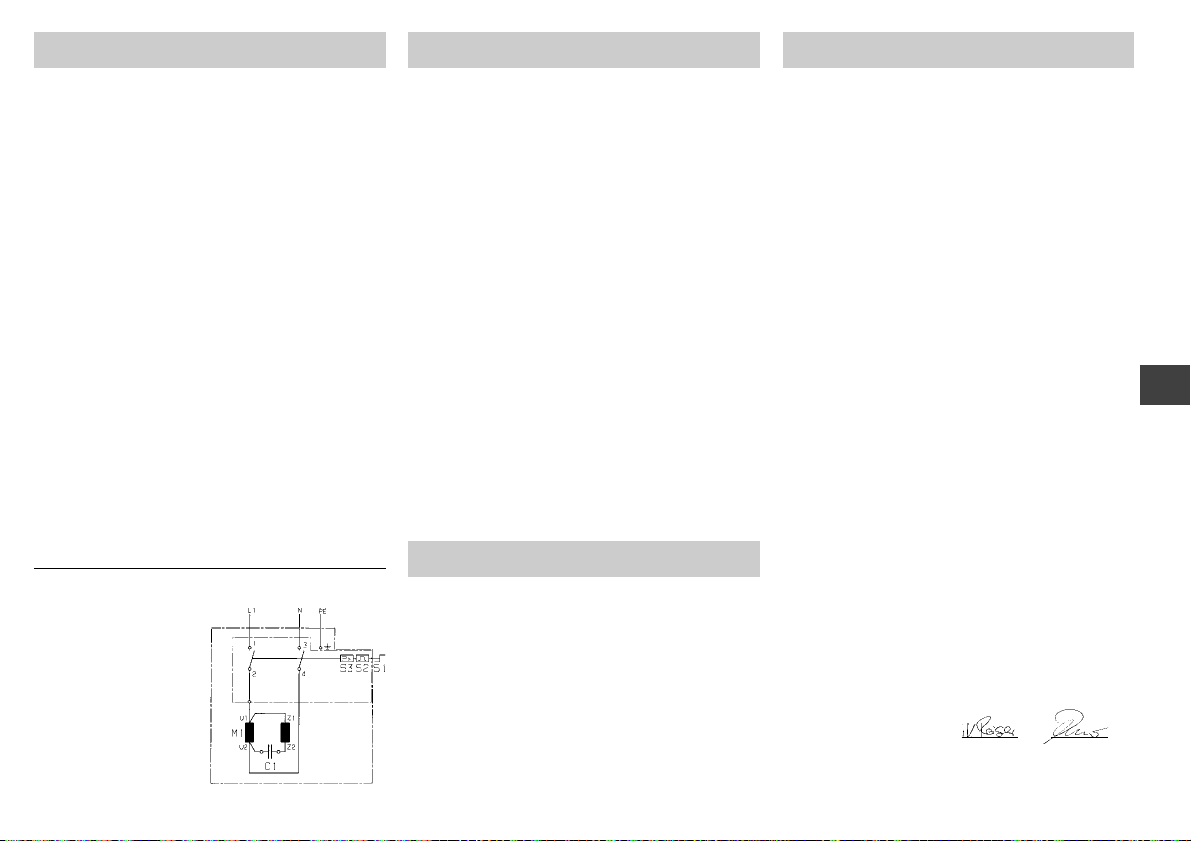

Stromlaufplan
C1 Betriebskondensator
M1 Motor
S1 Geräteschalter
S2 Bi-Metallschalter
S3 Druckschalter

12 - English
Short instructions
1 Drawing bar
Transport unit over even surfaces
2 Cleaning agent container
Draw in and meter cleaning agent (+/–)
3 Hand gun storage clip
4 Master switch
Switch on unit – I
Switch off unit – 0
5 High pressure outlet
Connect high-pressure hose
6 Water connection
Connect supply hose
7 Transport handle
Transport the unit over stairs/obstacles
8 Spray lance
Regulate pressure
9 Wash brush
10 Handgun
Switch on – press safety button and pull lever
Switch off – release lever
11 Power cord with power plug
12 Hanger for power cord
Winding up the power cord
Safety Notes
Before first use of the unit read these operating
instructions and act in accordance with them.
Keep these operating instructions in a safe place
for later use or for a subsequent owner.
Use of the unit as authorized
Use this unit exclusively for non-industrial
purposes
– for cleaning machines, vehicles, buildings,
tools, facades, terraces, garden implements,
etc., with high-pressure water jet (if necessary
with the addition of cleaning agents).
– for cleaning vehicle engines only in locations
equipped with an appropriate oil separator.
– with accessories, replacement parts and
cleaning agents authorized by Kärcher.
Please comply with instructions supplied with
the cleaning agents.
General safety notes
Never permit children and adolescents
to handle the unit.
Never leave the unit unattended whilst the
master switch is switched on.
Never operate the unit in potentially explosive
spaces.
Do not spray any objects which contain health-
endangering substances (e.g. asbestos).
Assembly
When unpacking check the contents. Inform
your dealer of any damage in transportation.
Assembly of the unit is demonstrated with
pictures on page 3 “Step by Step”.

English - 13
DE
EN
FR
IT
NL
ES
PT
Warning signs on the unit
Never direct the high-pressure
jet at human beings, animals,
the unit itself or at electrical
parts.
Safety devices
Safety devices serve to protect against injuries
and must not be changed or circumvented.
Relief valve with pressure switch
When the lever on the handgun is released the
pressure switch switches off the pump and the
high-pressure jet ceases. When the lever is
pulled the pressure switch switches on the pump
again.
Moreover, the relief valve prevents the
permissible operating pressure from being
exceeded.
Safety button
The safety button on the handgun prevents
inadvertent switching on of the unit.
Environmental protection
Dispose of packaging
The packaging materials are recyclable. Please
hand in the packaging for recycling.
Dispose of old equipment
You can obtain information about environment-
protecting disposal from your Kärcher dealer.
Save water
In comparison to other cleaning methods, by the
use of this unit you save up to 85 % of the water
otherwise needed. The unit can also be operated
with rain-water (use a water filter).
Ease the burden on waste water
Please use the cleaning agents sparingly.
Observe the dosage recommendations which
are supplied with the cleaning agents.
Before first use
Connection requirements
See rating plate or Technical Data for connected
values.
Electrical connection
The voltage shown on the rating plate must
match the supply voltage. The current source
must be properly earthed.
Only use splash-protected extension cable with
a sufficient conductor cross-section
(10 m: 3 x 1.5 mm², 30 m: 3 x 2.5 mm²) and
unwind completely from the cable drum.
Connection to water line
Comply with the stipulations of the water supply
company.
Supply hose (not supplied).
Only use supply hoses with the following
dimensions: length at least 7.5 m,
diameter at least ½".
Safety Notes

14 - English
Operation
!
Serious danger!
Vehicle tyres and tyre valves can be damaged
by the high-pressure jet and become perforated.
The first sign of this is a discoloration of the
tyre. When cleaning them maintain a distance of
at least 30 cm.
Never grasp the power plug with wet hands.
Before each use check the power cord and
power plug for damage. Have a damaged power
cord replaced immediately by an authorized
Kärcher service point or an electrical specialist.
Before each use check the high-pressure hose
for damage. Replace a damaged high-pressure
hose immediately.
!
Danger of injury!
Owing to the water jet emerging from the high-
pressure nozzle a recoil force operates on the
handgun. Ensure you have a secure footing and
hold the handgun and spray lance firmly.
If necessary wear protective clothing for
protection against return spray.
Water supply
The unit can either be supplied from the water
main or from water in an open container.
Water supply from the water main
lConnect a supply hose (not included) to
the water inlet of the unit and to the water
supply (e.g. water tap).
lOpen the water supply.
Water supply from an open container
lUnscrew the coupling part for the water inlet.
lScrew the suction hose with filter (not
included, see “Special accessories”) onto the
water connection of the unit.
lHang the filter in the container.
lVent the unit before operation.
– Unscrew the high-pressure line at the high-
pressure outlet of the unit.
– Switch on the unit and let it run until water
free of bubbles emerges at the high-
pressure outlet.
– Switch off the unit and screw on the high-
pressure hose again.

English - 15
DE
EN
FR
IT
NL
ES
PT
Preparation
lInsert power plug.
lTurn master switch to “I”.
Switching on
lPress safety button on the handgun and pull
the lever.
Switching off
lRelease the lever.
During breaks in work and when leaving the unit
secure it against inadvertent switching on by
pressing the safety button.
Regulate operating pressure/
flow rate
Raise operating pressure:
twist spray lance in direction “+”.
Reduce operating pressure:
twist spray lance in direction “–”.
Operation
Connect accessories
Depending on the model the following
accessories are either included in the scope
of delivery or are obtainable from specialist
dealers (see also “Special accessories”).
lExchange the respective accessory with the
spray lance.
Wash brush
for large, smooth surfaces – e.g. on the
automobile, caravan or boat.
Cleaning agent can be added.
Rotating wash brush
for gentle and thorough cleaning – e.g. bodywork
and glass surfaces.
Cleaning agent can be added.
Rotary nozzle
for stubborn accumulations of grime – e.g.
moss-covered promenade tiles or facades.
Work without cleaning agent and with the
highest operating pressure.

16 - English
Adding the cleaning agent
lFill the detergent reservoir with .......
..... Detergent tablet and water or
..... Detergent concentrate and water.
Observe metering recommendations on the
packaging label of the detergent.
lMeter out the cleaning agent (cleaning agent
metering valve)
centre-position – medium quantity
“+” position – large quantity
“–” position – small quantity
lTwist the spray lance in the “–” direction until
the stop.
Recommended cleaning method
1. Spray the cleaning agent on the dry surface
sparingly and let it react (but not dry out).
2. Wash off the loosened dirt with the high-
pressure jet.
lMaster switch to “0”.
lDraw out power plug.
Operation Finishing operations
Cleaning agents
For trouble-free operation and for matching to
the relevant cleaning task we recommend our
Kärcher cleaning agents and care range. Please
let us advise you or ask for information about
them. Here is a small selection:
Universal cleaner Profi RM 555 ULTRA
Automobile cleaner Profi RM 565 ULTRA
House and garden cleaner
Profi RM 570 ULTRA
Boat cleaner Profi RM 575 ULTRA
When the water has been supplied from the
water main
lClose the water supply tap.
lSeparate the unit from the water connection.
When the water has been supplied from an
open container
lUnscrew the suction hose with filter at the
water inlet of the unit.

English - 17
DE
EN
FR
IT
NL
ES
PT
lPull the lever on the handgun until the unit is
without pressure.
lPress in the safety button to protect the unit
against inadvertent switching on.
Caution! Frost can destroy an incompletely
emptied unit. In the winter keep the unit in a
frost-free room.
lPlace the spray lance with the handgun in its
holder.
Care and MaintenanceFinishing operations Safekeeping / Transportation
lSwitch off the unit before transporting it.
lTo transport the unit over even surfaces draw
it by the drawing bar.
Cleaning
Before long periods of storage, e.g. in winter:
lPull the cleaning agent metering valve off the
cleaning agent suction hose and clean
it under running water.
lPull out the strainer in the water inlet with flat-
nose pliers and clean it under running water.
Maintenance
The unit is maintenance-free.

18 - English
Help with faults
Fault Cause Remedy
Unit does not run Power supply interrupted Draw out power plug! Check power cord, power
plug, extension cable and cable connections for
damage
Unit does not come up to pressure Spray lance set to “–” Set spray lance to “+”
In suction operation – unit not vented Vent unit, see “Operation”
Strainer in water inlet blocked Clean strainer, see “Care and Maintenance”
Water supply quantity too low Check the water supply to the water inlet of the
unit for leaks and throughput
Strong pressure fluctuations High-pressure nozzle in spray lance blocked Take off the spray lance, clean the hole in the
high-pressure nozzle with a needle and rinse
through with water again
Water comes out of the housing underside Pump leaking 3 drops per minute are acceptable. For greater
leakages contact the customer service
Cleaning agent is not drawn in Spray lance set to “+” Set spray lance to “–”
Cleaning agent valve in the cleaning agent suction
hose blocked Clean cleaning agent metering valve, see “Care and Maintenance”
Faults often have simple causes which you can
rectify yourself with the aid of the following
summary. In case of doubt or of faults or
remedies not mentioned here apply to the
authorized customer service.
!
Danger of electric shock!
Repair work on the unit can only be carried out
by the authorized customer service.
Customer Service
In the case of questions or faults our Kärcher
branches will be pleased to assist you further:
Replacement parts
Use exclusively Kärcher original replacement
parts. You will find a replacement parts summary
at the end of these operating instructions.
Inrush currents cause short-time voltage drops.
Under unfavourable power supply conditions
other equipment may be affected. If the system
impedance of the power supply is < 0,15 Ohms,
disturbances are unlikely to occur.

English - 19
DE
EN
FR
IT
NL
ES
PT
Special accessoriesTechnical Data
Power supply
Voltage (at 1~50 Hz) 220-240 V
Connected load 3,0 kW
Supply fuses (time-lag) 16 A
Safety class 1,IP X5
Water connection
Supply temperature (max.) 60 °C
Supply volume (min.) 11 l/min
Supply pressure (max.) (6 bar) 0,6 MPar
Performance data
Operating pressure (150 bar) 15 MPa
Pump pressure max. (160 bar) 16 MPa
Flow rate (550 l/h) 9,2 l/min
Cleaning agent metering 0,2 l/min
Suction height from open container (20°C)1 m
Recoil force of the handgun 25 N
Hand-transmitted vibration (ISO 5349) 0,8 m/s²
Sound pressure levelLPA(EN 60704-1) 76 dB(A)
Sound power level LWA(2000/14/EC) 92 dB(A)
Dimensions
Length/Width/Height 400/390/960 mm
Weight 18 kg
Special accessories expand the scope of use of
your machine. You can obtain further information
from your Kärcher dealer.
See page 62 for illustrations.
1Rotary nozzle
2Spray guard for rotary nozzle
3Pipe-cleaning set (7.5 m/15 m)
4Rotating wash brush
5Wash brush
6Wet blasting set
7Flexible spray lance
8Three-way nozzle with spray lance
9Spray lance for places which are difficult
to access
10 Floor spray lance
11 Spray lance extension
12 High-pressure hose (9 m)
13 Hose extension
14 Large volume suction set
15 Suction hose with filter
16 Water filter
17 Non-return valve
Guarantee
In each country the guarantee conditions issued
by our responsible sales company are applicable.
We clear any faults occurring in the unit free of
charge during the period of guarantee providing
the cause is a fault in a material or in the
manufacture.
In the case of a claim under the guarantee please
contact your dealer or the nearest authorized
customer service point, accompanying your claim
with accessories and purchase voucher.
EU Declaration of Conformity
We hereby declare that the equipment described below
conforms to the relevant fundamental safety and health
requirementsofthe appropriateEUDirectives,bothin its
basic design and construction as well as in the version
marketed by us.This declaration will cease to be valid if
any modifications are made to the machine without our
express approval.
Product: High-pressure cleaner
Model: 1.398-xxx
Relevant EU Directives:
98/37/EC
73/23/EEC (+ 93/68/EEC)
89/336/EEC (+ 91/263/EEC, 92/31/EEC, 93/68/EEC)
2000/14/EC
Harmonised standards applied:
DIN EN 55014 – 1: 2000 + A1: 2001
DIN EN 55014 – 2: 1997
DIN EN 60335 – 1
DIN EN 60335 – 2 – 79
DIN EN 61000 – 3 – 2: 2000
DIN EN 61000 – 3 – 3: 1995 + A1: 2001
Conformity assessment procedure followed:
Annex V
Sound power level
Measured: 90 dB(A)
Guaranteed: 92 dB(A)
Appropriateinternal measures havebeentaken to ensu-
re that series-production units conform at all times to the
requirements of current EU Directives and relevant
standards.The signatories are empowered to represent
and act on behalf of the company management.
5.957-689 (11/02)
Alfred Kärcher GmbH & Co.
Cleaning Systems
Alfred-Kärcher-Str. 28–40
P.O. Box 160
D-71349 Winnenden
H. JennerS. Reiser
Circuit Diagram
C1Runningcapacitor
M1Motor
S1 Appliance switch
S2 Bimetal switch
S3 Pressure-operated
switch

20 - Français
Notice succincte
1 Guidon pour tracter l’appareil
Il sert à transporter l’appareil sur les surfaces
planes.
2 Réservoir de détergent
Aspiration et dosage du détergent (+/–)
3 Support de poignée-pistolet
4 Interrupteur principal
Position I pour allumer l’appareil.
Position 0 pour l’éteindre.
5 Sortie haute pression
6 Prise d’eau
Raccordez-y le flexible d’alimentation en eau.
7 Poignée de transport
Avec cette poignée, soulevez l’appareil pour
lui faire franchir les escaliers et les obstacles.
8 Lance
Elle sert à réguler la pression.
9 Brosse de lavage
10 Poignée-pistolet
Pour l’enclencher, enfoncez le cran d’arrêt
puis appuyez sur la gâchette.
Pour la couper, relâchez la gâchette.
11 Câble de branchement
12 Enrouleur du câble de branchement
Consignes de sécurité
Avant d’utiliser cet appareil pour la première fois,
veuillez lire la présente notice et vous conformer
aux instructions qu’elle contient.
Rangez cette notice d’instructions en vue de son
utilisation future ou pour le cas où l’appareil
devrait changer de propriétaire.
Conformité d’utilisation
Veuillez n’utiliser cet appareil que dans des
applications non-professionnelles:
– Pour nettoyer des machines, véhicules,
ouvrages, outils, façades, terrasses, appareils
de jardin avec le jet haute pression (auquel
vous aurez rajouté du détergent suivant
besoins).
– Pour nettoyer des moteurs, mais seulement sur
des sites équipés d’un séparateur d’huile.
– Servez-vous d’accessoires, de pièces de
rechange et de détergents recommandés par
Kärcher. Veuillez respecter les instructions
accompagnant les détergents.
Consignes de sécurité générales
Ne permettez jamais aux enfants et aux
adolescents d’utiliser cet appareil.
Ne laissez jamais cet appareil sans surveillance
tant que son interrupteur principal se trouve en
position enclenchée.
Ne faites jamais marcher l’appareil dans des
locaux à risque d’explosion.
Ne dirigez jamais le jet sur des objets contenant
des matières dangereuses pour la santé
(l’amiante par ex.).
Consignes de sécuritéNotice succincte
Assemblage
Si lors du déballage vous constatez des dégâts
dus au transport, veuillez en informer votre
revendeur par lettre recommandée avec accusé
de réception dans les trois jours. Faites les
réservesnécessaires sur le bondelivraison(article
105 du Code de Commerce).
L’assemblage est décrit et illustré par des
figures à la page 3 intitulée «Pas à pas».
