Kaiser TE 224 User manual

Bedienungsanleitung
Operating Instructions
Mode d’emploi
Tiltall-Kamerastative
TE 224 / TE 254 / TE 284
Aluminuim (6066-68)
TC 224 / TC 254 / TC 284
Carbon (6069-71)

- Kamerastativ
- Tragetasche mit Schultergurt und Tragegriff
- Inbusschlüssel SW3 (3 mm) und SW4 (4 mm)
- Tripod
- Carrying case with shoulder strap and carry
handle
- Hex-wrenches SW3 (3 mm) and SW4 (4 mm)
1. Lieferumfang / Scope of supply 2. Stativbeine ausklappen / Unfolding tri-
pod legs
Bitte beachten: Beim späteren Zusammenklap-
pen auf Packmaß zuerst die Mittelsäule nach
oben schieben.
Bei Bedarf kann die Verstellgängigkeit der Sta-
tivbeine mit dem Inbusschlüssel SW4 (4 mm)
geändert werden.
Please note: Move center column upwards be-
fore folding legs to carrying length.
If necessary, you can adjust the legs´ stiffness of
movement using the SW4 hex-wrench.

3. Beinlänge einstellen / Setting leg exten-
sion length
4. Anstellwinkel verändern / Adjusting leg
angle
Zum Öffnen der Drehverschlüsse ist eine viertel
Umdrehung ausreichend.
Tipp: Die drei Drehverschlüsse eines Beins las-
sen sich gleichzeitig mit einer Hand öffnen und
beim Abbau nach Zusammenschieben auch
wieder mit einer Hand gemeinsam schließen.
A quarter turn is sufficient to open the twist
locks.
Hint: The three twist locks of one leg can be
opened simultaneously with one hand and
equally locked with one hand when legs are
pushed back.
Zum Bewegen eines Stativbeines nach außen,
dieses zuerst etwas nach innen drücken und
dann mit nach unten geschobener Entriege-
lungstaste (a) nach außen drehen.
When moving a tripod leg away from the center
column, first push the leg slightly in direction of
the center column, then move the release but-
ton (a) downwards with your thumb and now
pull the leg outward to the desired angle.
20°
50°
80°
a
1.
2. 3.

Bei Bedarf (z. B. im Gelände).
Achtung: Metallspitzen nicht auf empfindlichen
Böden verwenden!
If required (e.g. when shooting outdoors).
Please note: Do not use spiked feet indoors,
they can damage the floor.
5. Metallspitzen herausdrehen / Using spiked
feet
6. Mittelsäule verschieben / Center column
height adjustment
Achtung: Beim Öffnen des Drehverschlusses
(b) eine evtl. montierte Kamera immer fest-
halten!
Caution: Secure your camera with one hand
before loosening the lock ring (b).
b
1.
2.
3.

7. Anschlussgewinde wendbar / Reversible
connecting thread
8. Lasthaken / Retractable weight hook
Die Madenschraube (c) dient zur Fixierung des
Auflagetellers auf der Mittelsäule und muss evtl.
mit dem Inbusschlüssel SW3 (3 mm) etwas ge-
lockert werden, bevor der Auflageteller abge-
schraubt werden kann.
The set screw (c), that secures the support plate
on top of the center column, possibly has to be
loosened with the SW3 hex-wrench, before the
support plate can be removed.
Für sicheren Stand kann ein Gewicht einge-
hängt werden.
Use additional weight to increase your tripod’s
stability.
c
B 1/4 (1/4“)
B 3/8 (3/8“)

Evtl. muss vor Abschrauben des Auflagetel-
lers die Madenschraube (c) mit dem Inbus-
schlüssel SW3 (3 mm) etwas gelockert werden.
Possibly the set screw (c) needs to be loosened
with the SW3 hex-wrench before the support
plate can be unscrewed.

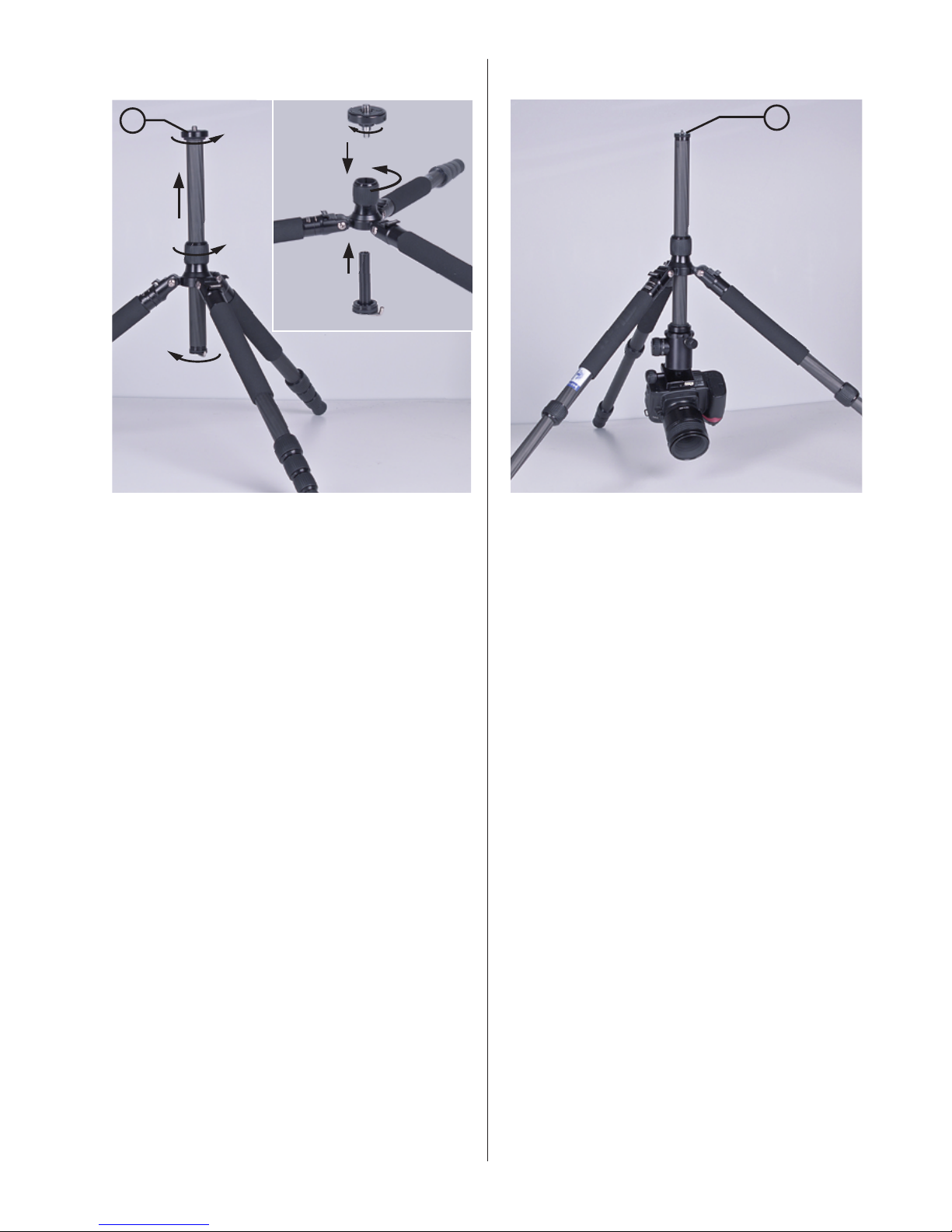

9. Niedrige Aufnahmeposition / Low angle
shooting
10. Mittelsäule wendbar / Reversible center
column
Für Nah- und Makroaufnahmen sowie Aufnah-
men mit niedriger Aufnahmeposition.
Vorgehensweise zum Abnehmen der Mittelsäule
siehe Punkt 9.
Achtung: Bei umgekehrt eingesetzter Mittelsäu-
le unbedingt das Abschlussstück (d) montieren!
For close-up, macro and low angle shots.
See step 9 for removing the center column.
Caution: Do not forget to mount the end piece
(d) when you use the center column in reversed
position.
1.
2.
4.
5.
6.
8.
3.
7.
d
c

11. Einbeinstativ / Monopod
Ein Stativbein ist abnehmbar und mit montier-
tem Auflageteller als Einbeinstativ verwendbar.
Die Mittelsäule kann als Verlängerung einge-
setzt werden.
One tripod leg can be detached and serves as
a monopod with the support plate mounted on
top. The center column can be added to extend
the height.
Eine regelmäßige Wartung ist nicht erforderlich.
Falls doch einmal nötig, Lithium-Schmiermittel
für die Schraubgewinde verwenden.
Stativ mit einem milden Reinigungsmittel und
einem weichen Tuch reinigen.
Regular maintenance is not necessary. Use li-
thium lubricant for screw threads if inevitable.
For cleaning use a mild detergent and a soft
cloth.
13. Weitere wichtige Hinweise / More impor-
tant notes
Bei Gebrauch des Stativs müssen immer alle
Drehverschlüsse geschlossen sein.
Das maximal zulässige Belastungsgewicht darf
nicht überschritten werden.
Kamera abnehmen, bevor das Stativ transpor-
tiert wird.
Make sure that all twist locks are closed when
using the tripod.
Do not exceed the maximum load.
Remove the camera before transporting the tri-
pod.
12. Wartung und Pflege / Maintenance and
care
1. 2. 1. 2.
3.
4.

Kaiser Fototechnik GmbH & Co. KG
Im Krötenteich 2 · 74722 Buchen · Germany
Telefon [phone] · Fax [phone]
www.kaiser-fototechnik.de · [e-mail]
Printed in Germany 0412 000606600900
14. Technische Daten
Art.-Nr. 6066 6067 6068 6069 6070 6071
Typ TE-224 TE-254 TE-284 TC-224 TC-254 TC-284
Material Aluminium Aluminium Aluminium Carbon Carbon Carbon
Sektionen 4 4 4 4 4 4
Rohr-ø, max. (mm) 22 25,5 29 22 25,5 29
Max. Höhe (cm) 130 147 162 130 147 162
Höhe
(Mittelsäule eingefahren (cm) 108 122 134 108 122 134
Min. Höhe
(ohne Mittelsäule (cm) 14 14 15 14 14 15
Packmaß (cm) 39 43 47 39 43 47
Höhe Einbeinstativ (cm) 63-133 71-152 78-169 63-133 71-152 78-169
Max. Belastung (kg) 18 20 24 20 22 26
Gewicht (kg) 1,1 1,4 1,8 0,9 1,1 1,4
Empfohlener Kugelkopf BH-10 BH-20 BH-30 BH-10 BH-20 BH-30
(6001) (6002) (6003) (6001) (6002) (6003)
Technische Änderungen vorbehalten.
14. Specifications
Code no. 6066 6067 6068 6069 6070 6071
Type TE-224 TE-254 TE-284 TC-224 TC-254 TC-284
Material Aluminium Aluminium Aluminium Carbon Carbon Carbon
Sections 4 4 4 4 4 4
Max. tube diam. (mm/in.) 22 / 0.9 25.5 / 1.0 29 / 1.1 22 / 0.9 25.5 /1.0 29 / 1.1
Max. height (cm/in.) 130 / 51.1 147 / 57.9 162 / 63.8 130 / 51.1 147 / 57.9 162 / 63.8
Height
(center column in
low position (cm/in.) 108 / 42.5 122 / 48 134 / 52.8 108 / 42.5 122 / 48 134 / 52.8
Min. height
(w/o center column (cm/in.) 14 / 5.5 14 / 5.5 15 / 5.9 14 / 5.5 14 / 5.5 15 / 5.9
Carrying size (cm/in.) 39 / 15.4 43 /16.9 47 / 18.5 39 / 15.4 43 / 16.9 47 / 18.5
Monopod height (cm/in.) 63-133 71-152 78-169 63-133 71-152 78-169
24.8-52.4 28-59.8 30.7-66.5 24.8-52.4 28-59.8 30.7-66.5
Max. load (kg/lbs.) 18 / 39.6 20 / 44.1 24 / 52.9 20 / 44.1 22 / 48.5 26 / 57.3
Weight (kg/lbs.) 1.1 / 2.4 1.4 / 3.1 1.8 / 4.0 0.9 / 2.0 1.1 / 2.4 1.4 / 3.1
Recommended ball head BH-10 BH-20 BH-30 BH-10 BH-20 BH-30
(6001) (6002) (6003) (6001) (6002) (6003)
Right reserved to make technical modifications.
