Kalia Castylat Joki FU1223 Installation guide

Instructions d’installation - Garantie
Installation Instructions - Warranty
www.KaliaStyle.com
Conserver ce guide après l’installation car il contient des informations utiles pour le service et la garantie.
Keep these instructions after you have nished the installation, it contains useful information regarding service and warranty.
Numéro de série/Serial number
102113_Rev.A
Lavabo en CastylatMC/CastylatTM Lavatory
05/16
FU1223 & FU1225
JOKI
FU1451 & FU1455
EKLA
FU1452 & FU1456
KALM

2
Merci d’avoir choisi un produit Kalia et de faire conance à
notre entreprise.
Kalia a une philosophie d’affaires basée sur des valeurs
fondamentales dont l’innovation et l’excellence ainsi qu’un
service personnalisé adapté aux exigences d’aujourd’hui et de
demain. Nous sommes convaincus que ce produit saura vous
plaire et surpassera vos exigences en termes de abilité et
durabilité. Nous sommes là pour vous!
Dans ce guide vous trouverez toute l’information nécessaire à
l’installation et au bon fonctionnement de votre produit Kalia.
Dans le but d’assurer une installation et une utilisation
optimales veuillez prendre quelques minutes pour étudier ce
guide.
En cas de problème d’installation ou de performance, veuillez
communiquer avec nous au numéro sans frais 1 877 GO KALIA
(1-877-465-2542) ou par courriel au [email protected].
Nous vous remercions encore une fois d’avoir choisi un
produit Kalia.
Merci d’avoir choisi Kalia!
Thank you for choosing a Kalia product and for placing your
trust in our company.
Kalia has a business philosophy based on solid core values
that are focused on providing innovation and excellence as
well as a personalized service designed to meet the changing
needs of today and tomorrow.
We are convinced that you will be fully satised with your
new Kalia product and that it will exceed your expectations
in terms of reliability and durability. At Kalia, we put our
expertise to work for you!
This guide contains all the information necessary for the
installation and proper use of your Kalia product. To ensure
the smooth installation and optimal use of your product, we
recommend to take a few moments to study the information
provided in this guide.
In the event that you should encounter a problem related to the
installation or the performance of this product, please contact
us at our toll-free line 1 877 GO KALIA (1-877-465-2542)
or by email at: [email protected].
Thank you once again for choosing Kalia.
Thank you for choosing Kalia!

3
Renseignements importants
IMPORTANT
- Lire attentivement le présent guide avant l’installation.
- Respecter tous les codes de plomberie et de bâtiment locaux.
- Assurez-vous d’avoir tous les outils et matériaux nécessaires
à l’installation.
- Il est recommandé de porter des lunettes de sécurité en tout
temps lors de l’installation.
- Avant l’installation, déballer le lavabo et vérier que
toutes les pièces illustrées à la section Schéma des
pièces de rechange sont incluses et qu’aucune pièce
n’est endommagée. Si un problème survient, le signaler
immédiatement au vendeur.
- Le lavabo doit être installé sur un comptoir de niveau.
- Étant donné que le Castylat MC est un matériel pouvant
prendre plus ou moins d’expansion, il est recommandé de
xer le lavabo en position à l’aide d’un matériel souple
tel que le silicone pour éviter d’endommager la vasque ou
son installation. Il est déconseillé de visser ou percer le
lavabo car celui-ci pourrait se ssurer.
REMARQUE:
- Utiliser du carton an de protéger le fond du lavabo lors de
l’installation.
- Couvrir le drain an d’éviter de perdre des pièces.
- Avant d’installer le lavabo, la plomberie doit être complétée
conformément aux instructions et aux normes locales.
- Avant d’appliquer du calfeutrant, nettoyer les surfaces à
l’aide d’un linge doux et humide.
Kalia se réserve le droit d’apporter toute modication au
design du produit et ceci sans préavis. Utiliser le manuel
d’installation fourni dans l’emballage.
Kalia n’est pas responsable des problèmes causés par une
installation non conforme aux directives énoncées dans le
présent guide.
Bonne installation!
Important Information
IMPORTANT
- Read this guide before proceeding with the installation.
- Respect all local plumbing and building codes.
- Make sure you have all the tools and materials needed for
installation.
- It is recommended to wear safety glasses at all times during
the installation.
- Before installing, take the lavatory out of the packaging and
make sure all the parts shown in the Service Parts Diagram
section are included and in good condition. If there is a
problem, report it immediately to the seller.
- The lavatory must be installed on a counter that is perfectly
levelled.
- Considering that the CastylatTM is a material that can take
expansion, it is recommended to set the lavatory in position
using a exible material such as silicone to avoid damaging
the lavatory or its installation. It’s not recommended to
screw or drill into the lavatory because it could crack.
COMMENT:
- Use carboard to protect the bottom of the lavatory during
installation.
- Cover the drain of the lavatory so any parts will be lost.
- Prior to install the lavatory, the plumbing work must be
completed in accordance with instructions and local codes.
- Clean surfaces with a soft wet cloth before applying any
caulking.
Kalia reserves the right to make any changes to the design of
the product, without notice. Use the installation instruction
supplied with the product.
Kalia is not responsible for problems caused by an installation
not executed in accordance with the directions given in this
guide.
Good installation!

4
JOKI
FU1223 JOKI FU1225
4
EKLA
FU1451 EKLA FU1455
KALM
FU1452 KALM FU1456
55
5
6
7
5
Schéma des pièces de rechange Service Parts Diagram
JOKI FU1223-1225 / EKLA FU1451-1455 / KALM FU1452-1456

5
Instruction Part list_Vasque Rev.A
* FU1223-25_FU1451-55_FU1452-56 *
#Numéro de pièce /
Part Number Description Qté / Qty
1 - Lavabo/Lavatory 1
2102901 Cache-drain/Drain cover 1
3102094 Finition trop-plein/Overflow decorative trim 1
4102105 Gabarit de découpe (FU1223 & FU1225)/Cutting template (FU1223 & FU1225) 1
5103407 Finition trop-plein/Overflow decorative trim 1
6103403 Gabarit de découpe (FU1451 & FU1455)/Cutting template (FU1451 & FU1455) 1
7103404 Gabarit de découpe (FU1452 & FU1456)/Cutting template (FU1452 & FU1456) 1
[ S:\1.KALIA\1._R&D\5.Guides_d'installation\10. Lavabos\Instruction Part list_Vasque Rev.A ]
Couteau utilitaire
Crayon
Ruban à mesurer
Adhésif calfeutrant au silicone
Utility knife
Pencil
Measuring tape
Silicone Adhesive Caulk
Outils et matériaux nécessaires
Liste des pièces
Necessary Tools and Materials
Parts List
JOKI FU1223-1225 / EKLA FU1451-1455 / KALM FU1452-1456

6
Fig. 1
Step 2 - Drain Installation
All type of drain can be installed, however Kalia suggests the
grid type of drain.
Follow the drain installation guide of the supplier to install
the drain.
Étape 2 - Installation du drain
Tout type de drain peut être installé, cependant Kalia suggère
l’installation d’un drain avec grille.
Installer le drain selon le guide d’installation du fournisseur.
Drain non inclus
Drain not included
Step 1 - Determine the Lavatory Location
Use the cutting template to determine the position of the
lavatory and make sure to have clearance for your lavatory
faucet.
Cut the gray zone on the cutting template along the dotted
line. Put down the cutting template on the countertop as per
the place choosed before then draw the opening with a pencil
(Fig. 1). Drill the opening by using the right tool as per the
type of countertop.
Étape 1 - Déterminer l’emplacement
du lavabo
À l’aide du gabarit de découpe, déterminer le positionnement
du lavabo sur le comptoir en prévoyant un dégagement
sufsant pour un robinet.
Découper la zone grise sur la feuille du gabarit en suivant
le pointillé. Déposer le gabarit sur le comptoir à l’endroit
préalablement choisi et tracer à l’aide d’un crayon l’ouverture
en suivant le contour de la zone découpée (Fig. 1).
Percer l’ouverture en utilisant l’outil approprié selon le type
de comptoir.


102105
21"
1"
1"
½" ½"
16½"
GABARIT
DE DÉCOUPE
CUTTING
TEMPLATE
JOKI
FU1223/FU1225

7
Step 4 - Finishing
Verify the drain sealing by closing the drain and adding water
in the lavatory. Unplug the drain and check that the water
drains properly. Apply a bead of adhesive caulking between
the counter and the lavatory (Fig. 4).
ONLY FOR JOKI FU1223 AND FU1225:
Sit the Castylat
TM
Drain Cover on the drain (Fig. 4).
WAIT 24 HOURS BEFORE USING THE LAVATORY.
Your installation is now complete!
Étape 4 - Finition
Vérier l’étanchéité du drain en le fermant et en ajoutant de l’eau
dans le lavabo. Ouvrir le drain et vérier que l’eau s’évacue
complètement. Appliquer un joint d’adhésif calfeutrant entre le
comptoir et le lavabo (Fig. 4).
SEULEMENT POUR JOKI FU1223 ET FU1225 :
Déposer le couvercle de drain en CastylatMC sur le drain (Fig. 4).
ATTENDRE 24 HEURES AVANT D’UTILISER LE LAVABO.
Votre installation est maintenant complétée!
heures
hours
24
Adhésif calfeutrant
Adhesive caulking
Fig. 3.1
Fig. 3.2
Étape 3 - Installation du lavabo
Appliquer l’adhésif calfeutrant* sous le lavabo autour de la
base (Fig. 3.1).
Aligner le drain avec l’ouverture faite à l’étape 1. Déposer le
lavabo sur le comptoir (Fig. 3.2).
Compléter le raccordement du drain à la plomberie
d’évacuation (selon les instructions fournies avec le drain).
*Kalia suggère d’utiliser le produit KwikSeal® de la compagnie
DAP ® pour de meilleur résultat .
Step 3 - Lavatory Installation
Apply the adhesive caulk* all around the base under the
lavatory (Fig. 3.1).
Align the drain with the counter drain opening. Then put down
the lavatory on the counter (Fig. 3.2).
Connect the drain to the plumbing (as per supplier drain’s
instructions).
*Kalia suggests to use KwikSeal® from DAP®company for a
better result .
Fig. 4

8
Entretien et nettoyage
Pour éviter les bris et vous assurer d’un fonctionnement
optimal, il est nécessaire de suivre ces recommandations
lors de l’entretien de votre produit Kalia. Les dommages
par un traitement inapproprié ne sont pas couverts par la
garantie Kalia.
- Rincer à l’eau propre et essuyer avec un chiffon de coton
doux ou une éponge. Ne jamais utiliser de matériel abrasif
tel que brosse ou éponge à récurer pour nettoyer les surfaces.
- Pour les souillures tenaces, utiliser un détergent liquide
doux tel que le liquide à vaisselle et de l’eau chaude. Ne pas
utiliser de nettoyant abrasif et acide.
- Lire attentivement l’étiquette du produit de nettoyage an
de vérier qu’il soit adéquat. Toujours essayer la solution
de nettoyage sur une surface moins apparente avant de
l’appliquer sur la totalité de la surface.
- Rincer complètement avec de l’eau immédiatement après
l’application du nettoyant.
- Un nettoyage régulier prévient l’accumulation de saleté et
souillures tenaces.
Maintenance and Cleaning
To avoid damage and optimize your product, you must follow
the below recommendations when maintaining your Kalia
product. Damages resulting from inappropriate handling are
not covered by the Kalia warranty.
- Rinse with clean water and dry with a soft cotton cloth or
sponge. Do not use anything abrasive such as a scouring
brush or sponge to clean the surfaces.
- For tough stains, use a gentle liquid detergent such as dish
soap and hot water. Do not use an abrasive and acidic cleaner.
- Carefully read the label on the cleaning product to make sure
it is safe and appropriate. Always try the cleaning solution on
a less visible surface before applying it to the rest.
- Completely rinse with water immediately after applying
the cleaner.
- Regular cleaning prevents the accumulation of dirt and
tough stains.

9

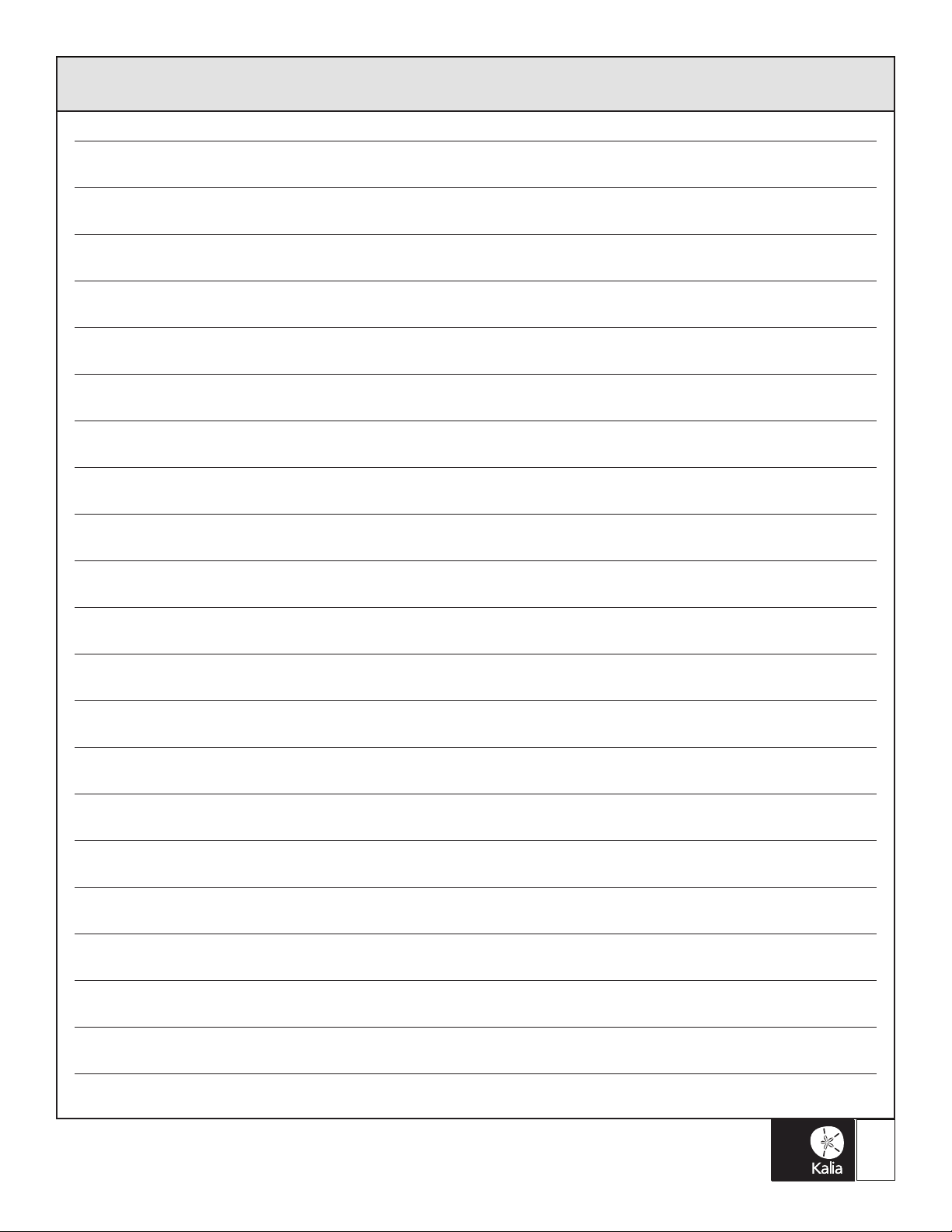

Notes

10
GARANTIE LIMITÉE
Kalia inc. offre la garantie limitée expresse suivante sur ses produits. Cette garantie s’adresse uniquement au propriétaire/utilisateur
original pour un usage personnel domestique et elle débute à la date d’achat du produit. La garantie n’est pas transférable au
propriétaire subséquent. Des restrictions additionnelles s’appliquent aux utilisations commerciales.
GARANTIE 10 ANS LIMITÉE POUR LES LAVABOS EN CASTYLATMC
Kalia inc. garantit pour 10 ans ses lavabos en CastylatMC contre tout défaut de matériel ou de fabrication dans des conditions
normales d’utilisation et d’entretien tant et aussi longtemps que l’acheteur/propriétaire du produit possède sa résidence.
Kalia inc. procédera, à sa discrétion, à la réparation ou au remplacement de pièces, ou du produit trouvé défectueux pour un usage
domestique normal pour lequel il a été conçu.
La présente garantie exclut tout dommage causé en tout ou en partie par des erreurs d’installation, abus d’usage, utilisation non-
conforme, négligence, accident, entretien non-conforme, produits abrasifs.
Kalia inc. n’est aucunement responsable pour tous frais de main-d’œuvre ou tous autres frais reliés à l’installation d’un produit, sa
réparation ou son remplacement ainsi que pour tout dommage ou incident, dépense, perte directe ou indirecte.
Dans tous les cas, Kalia inc., ne peut être tenue responsable de tout montant excédant le prix d’achat du produit qui a été déboursé
par le propriétaire/utilisateur, l’entrepreneur ou le constructeur.
RESTRICTIONS COMMERCIALES
En plus des conditions et restrictions mentionnées ci-dessus, la période de garantie relative à tout produit installé dans le cadre
d’une application commerciale est de un (1) an à compter de la date d’achat originale par le propriétaire/utilisateur, l’entrepreneur
ou le constructeur auprès d’un détaillant autorisé. Si le produit est utilisé en étalage, la période de garantie est d’un (1) an.
SERVICE
Pour se prévaloir du service en vertu de la présente garantie, veuillez communiquer avec Kalia inc., soit par l’entremise de votre
détaillant ou encore directement à nos bureaux à 1-877-GO-KALIA (1-877-465-2542) ou en écrivant à : [email protected]
ou à : Kalia inc., Service à la clientèle, 1355, 2eRue, Sainte-Marie (Qc) Canada G6E 1G9. Assurez-vous de pouvoir fournir toute
l’information nécessaire concernant votre demande soit : description du problème et du produit, numéro de modèle, la couleur, le
numéro de série, le ni, la date de l’achat, le nom du détaillant en plus de votre facture originale. Pour toute autre information ou
pour connaître un réparateur près de chez vous, n’hésitez pas à nous contacter.
Cette garantie est offerte exclusivement en lieu et place de toute autre garantie, y compris les garanties de qualité marchande
ou d’aptitude de produit pour une application particulière.
Ceci est la garantie originale écrite de Kalia inc.
Garantie

11
Warranty
LIMITED WARRANTY
Kalia Inc. offers the following express limited warranty on its products. This warranty extend only to the original owner/end-user
for personal household use and are effective as of the date of purchase. The warranty is not transferable to subsequent owners.
Additional limitations may apply for commercial use.
10 YEAR LIMITED WARRANTY ON KALIA CASTYLATTM LAVATORIES
Kalia Inc. guarantees all aspects of its CastylatTM lavatories to be free of defects in material and workmanship for normal
residential use for a period of 10 years and for the original consumer-purchaser of his or her home. If a defect is found during
normal residential use, Kalia Inc. may, at its sole discretion, elect to repair or provide a replacement part or product.
Damage to a product caused by accident, misuse, or abuse is not covered under this warranty. Improper care and cleaning shall
have the effect of rendering this warranty void.
Kalia Inc. is not responsible for labor, installation or other incidental or consequential expenses.
Under no circumstances shall the liability of Kalia Inc. exceed the purchase price paid for the product by the owner/end-user,
contractor or builder.
COMMERCIAL LIMITATIONS
In addition to the previously mentioned conditions and limitations, the warranty period for products installed for commercial
applications, or used in commercial ventures, shall cover a period of one (1) year from the initial date of purchase by the owner/
end-user, contractor or builder from an authorized dealer. If the product is sold by Kalia Inc. as a display item, a one (1) year
warranty applies.
WARRANTY SERVICE
If you wish to make a claim under this warranty, you may contact Kalia through your Dealer or directly at 1-877-GO-KALIA
(1-877-465-2542) or again by writing to: [email protected] or to : Kalia Inc., Attn: Customer Service Dept., 1355 2nd Street,
Sainte-Marie QC G6E 1G9 Canada. Be sure to provide all pertinent information related to your claim, including a complete
description of the problem you are experiencing, the product name, product model number, color, nish, and nally the date and
the location where the product was purchased. Also include the product’s serial number or original receipt. For more information
or to obtain the name and address of the service and repair centre nearest you, call 1-877-GO-KALIA.
EXCEPT AS SET FORTH HEREIN, KALIA INC. PROVIDES NO OTHER WARRANTIES, EITHER EXPRESS OR
IMPLIED, INCLUDING IMPLIED WARRANTIES OF FITNESS AND MERCHANTABILITY FOR A PARTICULAR
PURPOSE OR COMPLIANCE WITH ANY CODE.
This is the exclusive written warranty of Kalia Inc.

Imprimé en Chine/Printed in China 102113_Rev.A
