Kalia GRAFIK BF1293 Installation guide

Instructions d’installation - Garantie
Installation Instructions - Warranty
www.KaliaStyle.com
Conserver ce guide après l’installation car il contient des informations utiles pour le service et la garantie.
Keep these instructions after you have nished the installation, it contains useful information regarding service and warranty.
Numéro de série/Serial number
102769_RevF02/18
BF1293
GRAFIKMC/TM
Robinet de plancher 2 morceaux
pour baignoire avec douchette
Floormount 2-Piece Tub Filler
with handshower

2
Merci d’avoir choisi un produit Kalia et de faire conance à
notre entreprise.
Kalia a une philosophie d’affaires basée sur des valeurs
fondamentales dont l’innovation et l’excellence ainsi qu’un
service personnalisé adapté aux exigences d’aujourd’hui et de
demain. Nous sommes convaincus que ce produit saura vous
plaire et surpassera vos exigences en termes de abilité et
durabilité. Nous sommes là pour vous!
Dans ce guide vous trouverez toute l’information nécessaire à
l’installation et au bon fonctionnement de votre produit Kalia.
Dans le but d’assurer une installation et une utilisation
optimales veuillez prendre quelques minutes pour étudier ce
guide.
En cas de problème d’installation ou de performance, veuillez
communiquer avec nous au numéro sans frais 1 877 GO KALIA
(1 877 465-2542) ou par courriel au [email protected].
Nous vous remercions encore une fois d’avoir choisi un
produit Kalia.
Merci d’avoir choisi Kalia!
Thank you for choosing a Kalia product and for placing your
trust in our company.
Kalia has a business philosophy based on solid core values
that are focused on providing innovation and excellence as
well as a personalized service designed to meet the changing
needs of today and tomorrow.
We are convinced that you will be fully satised with your
new Kalia product and that it will exceed your expectations
in terms of reliability and durability. At Kalia, we put our
expertise to work for you!
This guide contains all the information necessary for the
installation and proper use of your Kalia product. To ensure
the smooth installation and optimal use of your product, we
recommend to take a few moments to study the information
provided in this guide.
In the event that you should encounter a problem related to the
installation or the performance of this product, please contact
us at our toll-free line 1-877-GO KALIA (1-877-465-2542)
or by email at: [email protected].
Thank you once again for choosing Kalia.
Thank you for choosing Kalia!

3
Renseignements importants
• IMPORTANT
• Lire attentivement le présent guide avant l’installation.
• Assurez-vous d’avoir tous les outils et matériaux nécessaires
à l’installation.
• Avant l’installation, déballer le robinet et vérier que toutes
les pièces sont incluses et qu’elles sont en b on état (voir
schéma des pièces de rechange). Si un problème survient,
le signaler immédiatement au vendeur.
• Respecter tous les codes de plomberie et de bâtiment locaux.
• ATTENTION
• Faire très attention lors de la connexion de tous les tuyaux
an d’éviter les noeuds, vous risqueriez de limiter le débit
d’eau et d’endommager le robinet.
• REMARQUE
• Cette installation nécessite des raccords d’alimentation de
1/2” (12,7 mm).
• Avant de déballer le robinet, couvrir le drain de l’évier an
d’éviter de perdre des pièces.
• Vérier si les tubes d’arrivée d’eau et d’évacuation sont
endommagés. Remplacer si nécessaire.
• Lors de nouvelles installations, avant d’installer le robinet,
s’assurer d’avoir sufsamment d’espace de dégagement
pour une utilisation adéquate de la manette du robinet.
• Lors d’un remplacement de robinet, couper les alimentations
d’eau. Après avoir coupé l’alimentation d’eau, ouvrir le
robinet pour libérer la pression d’eau.
Kalia se réserve le droit d’apporter toute modication au
design du produit et ceci sans préavis. Utiliser le manuel
d’installation fourni dans l’emballage.
Kalia n’est pas responsable des problèmes causés par une
installation non conforme aux directives énoncées dans le
présent guide.
Bonne installation !
Important Information
IMPORTANT
• Read this guide before proceeding with the installation.
• Make sure you have all the tools and materials needed for
installation.
• Before installing, take the faucet out of the packaging and
make sure all the parts are included and that they are in
good shape (see the service parts diagram). If there is a
problem, report it immediately to the seller.
• Respect all local plumbing and building codes.
WARNING
• When connecting all the pipes, pay close attention so there
are no knots, this should limit water ow and damage the
faucet.
COMMENT
• The installation will require 1/2” (12.7 mm) connectors.
• Before taking the faucet out of the packaging, cover the
drain of the sink so no parts are lost.
• Check to make sure the water intake and drainage pipes are
in good shape. Replace if necessary.
• For new constructions, before installing the faucet, make
sure there is sufcient clearance to properly use the handle
of the faucet.
• When replacing a faucet, turn off the water. After turning off
the water, turn the faucet on to release the water pressure.
Kalia reserves the right to make any changes to the design of
the product, without notice. Use the installation instruction
supplied with the product.
Kalia is not responsible for problems caused by an installation
not executed in accordance with the directions given in this
guide.
Good installation!

4

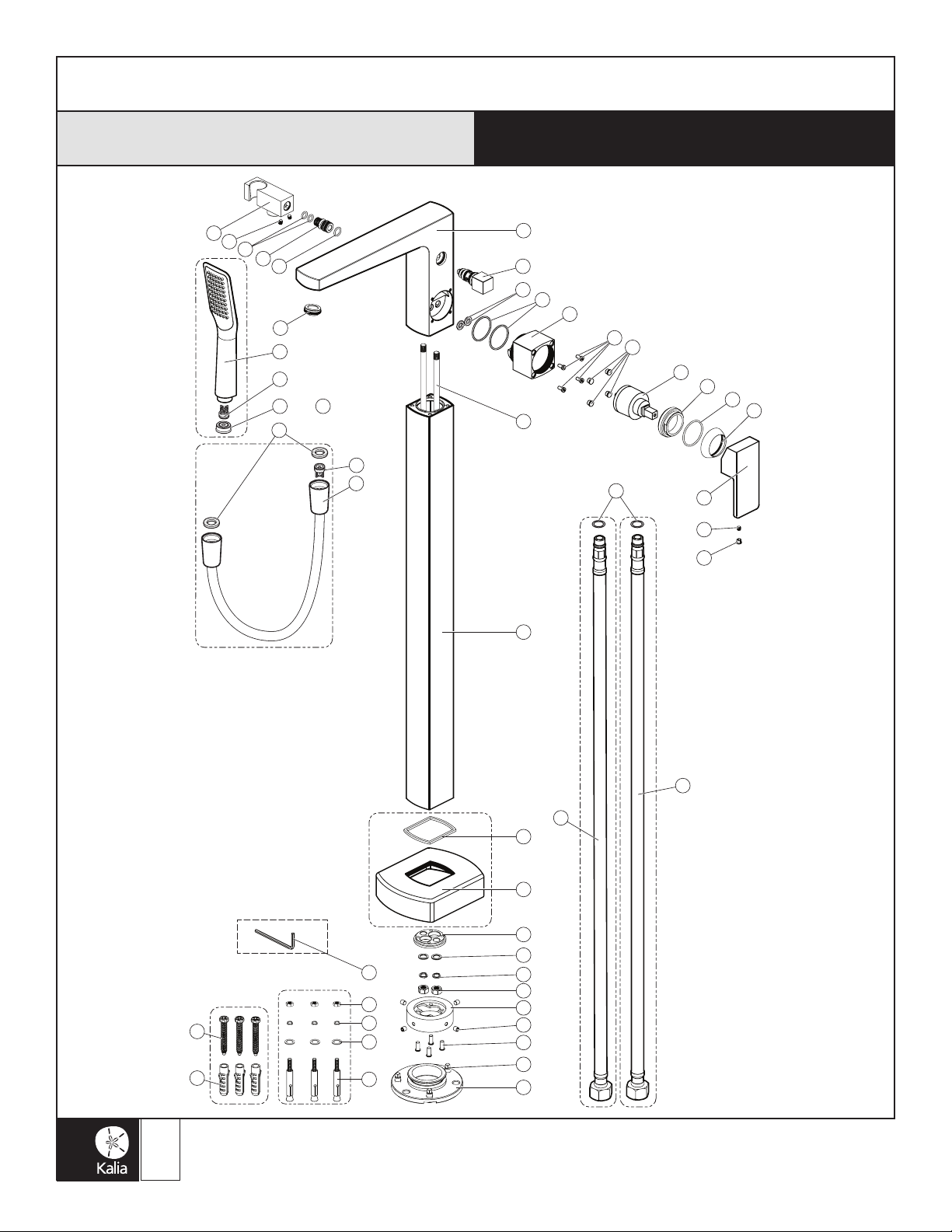

Schéma des pièces Parts Diagram
GRAFIK MC/TM BF1293
37
34
33
35
36
38
26
49
25
31
32
23
24
22
20
21
19
18
17
16
15
8
1
5
6
40
41
42
3
4
7
12
10
13
14
9
11
27
28
29
30
39
Outil inclu / Provided tool
2
43 50
ou/or
44
45
47
48
46

5
Liste des pièces de rechange Service Parts List
GRAFIK MC/TM BF1293
Instruction Part list_Faucets.xlsx
* Grafik BF1293_Rev.F *
[ /Volumes/public/1.KALIA/1._R&D/5.Guides_d'installation/2. Robinetterie de salle de bain/1. Robinetterie d'evier-bain/Instruction Part list_Faucets.xlsx ]
1
1102902 Douchette/Hand shower 1
2100005 Valve anti-retour/Check valve 1
43 101864 Restricteur de débit/Flow restrictor 1
- 3 103194 Aérateur/Aerator 1
- 4 102972-XXX* Bec du robinet/Faucet spout 1
- 5 102973-XXX* Support à douchette/Handshower support 1
- 6 102974 Vis pour support à douchette/Screw for handshower support 2
- 7 103220-XXX* Déviateur/Diverter 1
-44 104508 Rondelle du caoutchouc/Rubber washer 2
-45 102907 Joint torique ID33.5 x D1.8/O-ring ID33.5 x D1.8 2
-46 10409-XXX* Base de la cartouche/Cartridge base 1
-47 104510 Vis pour base de la cartouche/Cartridge base screw 4
-48 104511 Capuchon de caoutchouc/Rubber plug button 4
- 8 103221 Cartouche/Cartridge 1
- 9 102976 Écrou de retenue de la cartouche/Cartridge retainer nut 1
-10 102977 Joint torique ID35 x D2/O-ring ID35 x D2 1
-11 102978-XXX* Capuchon de finition de la manette/Decorative handle cap 1
-12 102979-XXX* Manette/Handle 1
-13 102407 Vis M5x5/Screw M5x5 1
-14 102980-XXX* Capuchon/Plug button 1
-15 102981 Tige de fixation/Mounting rod 2
-16 102982-XXX* Tube de soutien/Supporting post 1
1
17 102984 Joint d'étanchéité tube de soutien/Supporting post gasket 1
18 102985-XXX * Rosace/Escutcheon 1
-19 102986 Anneau de fixation/Mounting ring 1
-20 102987 Rondelle de fixation/Mounting washer 2
-21 102988 Rondelle de blocage/Lock washer 2
-22 102989 Ecrou de fixation/Mounting nut 2
-23 102990 Anneau de montage/Mounting ring 1
-24 102991 Vis pour anneau de fixation au plancher/Screw for floor mounting ring 4
-25 102992 Vis de soutien/Supporting screw 4
-26 102993 Base de montage/Mounting plate 1
-49 104494 Vis de nivelage de la base de montage/Mouting plate leveling screw 3
1
27 102375
Vis à bois en acier inoxydable M6 x 44 mm/Stainless steel wood screw M6 x 44 mm 3
28 102376 Cheville d'ancrage/Anchor 3
1
29 102995
Ecrou pour ancrage à béton / Conrete anchor nut 3
30 102996 Rondelle de blocage/Lock washer 3
31 102997 Rondelle/Washer 3
32 102998 Ancrage à béton/Concrete anchor 3
1
33 102379 Tuyau d'alimentation en eau froide/Cold water supply hose 1
35 102380 Joint torique D10.6 x D1/O-ring D10.6 x D1 1
1
34 102382 Tuyau d'alimentation en eau chaude/Hot water supply hose 1
35 102380 Joint torique D10.6 x D1/O-ring D10.6 x D1 1
1
36 101352 Rondelle du caoutchouc/Rubber washer 2
37 101862 Valve anti-retour/Check valve 1
38 -Boyau flexible en PVC de 60''/60'' flexible and soft PVC hose 1
-39 100945 Clé hexagonale Hex 3/Allen Key Hex 3 1
-40 103314 Joint torique D6 x D1.5/O-ring D6 x D1.5 2
-41 103315 Connecteur support à douchette/Handshower support connector 1
-42 103316 Joint torique D8 x D1.5/O-ring D8 x D1.5 1
-50 103206 Restricteur de débit (Calgreen)/Flow restrictor (Calgreen) 1
Ensemble boyau de douchette/Handshower hose assembly
102983-XXX *
Ensemble capuchon de finition du tube de soutien/Supporting post decorative cap assembly
102374
Ensemble pièces d'ancrage (pour bois)/Fixing components assembly (for wood)
Ensemble pièces d'ancrage (pour béton)/Fixing components assembly (for concrete)
102994
102091-XXX *
* XXX sig nifie que la couleur du fini doit être spécifiée. / XXX means that the finish color must be specified.
Grafik Freestanding BF1293
Sous-Asse m blage /
Sub-assembly
#
Numéro de pièce /
Part Numbe r
Description
Qté totale
Total qty
Ensemble douchette/Handshower assembly
102378
102381
Ensemble tuyau d'alimentation en eau froide/Cold water supply hose assembly
Ensemble tuyau d'alimentation en eau chaude/Hot water supply hose assembly
101620-XXX*

6
Step 1 - Mounting parts installation
IMPORTANT: Turn off hot and cold water supplies before
beginning.
Insert the escutcheon on the supporting post. (g. 1.1)
Screw the retaining ring to the supporting post with 4 screws
(g. 1.2).
Étape 1 - Installation des pièces de xation
IMPORTANT : Couper l’alimentation en eau avant de débuter.
Insérer la rosace sur le tube de soutien. (g. 1.1)
Visser l’anneau de xation au tube de soutien à l’aide des 4 vis
de soutien. (g. 1.2).
Outils et matériaux nécessaires Necessary Tools and Materials
g. 1.1
g. 1.2
Perceuse électrique
Scie emporte-pièce 50 mm (2”)
Tournevis Phillips
Clé à molette
Pince multiprise
Clé hexagonale 2.5 mm
Electric drill
50 mm (2”) hole saw
Phillips screwdriver
Adjustable wrench
Gripping pliers
2.5 mm Allen key

7
Step 2 - Floor mounting base
Step 3 - Water Supply hoses Connection
Choose the appropriate place to install faucet and drill 50 mm
(2’’) hole in oor.
Use the screws needed for the type on oor to install mounting
base (g. 2.1 et 2.2).
• Wood oor covered with ceramic tiles: use anchors if
needed (g. 2.1).
• Concrete oor covered with ceramic tiles: drill with cement
bit 5/16’’ (g. 2.2).
Connect and rmly tighten the supply hoses of the faucet to
the water supplies. The blue supply hose must be connected
to the cold male connection and the red one to the hot male
connection. (g. 3.1).
Make sure that the two supply hoses are tightly screwed to the
faucet spout and to the water inlets.
Étape 2 - Fixation au plancher
Étape 3 - Raccordement des tuyaux
d’alimentation
Choisir l’endroit approprié pour l’installation du robinet,
percer un trou de 50 mm (2’’) dans le plancher.
Utiliser les vis de xation nécessaire au type de plancher pour
visser la base de montage au plancher (g. 2.1 et 2.2).
• Plancher de bois recouvert de céramique : utiliser les
chevilles au besoin (g. 2.1).
• Plancher de béton recouvert de céramique : percer avec une
mèche de 5/16’’ (g. 2.2).
Connecter et serrer fermement les tuyaux d’alimentation du
robinet aux entrées d’eau chaude et froide. Le tuyau identié
de bleu se connecte à l’arrivée d’eau froide et le rouge à
l’arrivée d’eau chaude. (g. 3.1).
S’assurer que les deux tuyaux d’alimentation sont bien vissées
au bec du robinet et aux arrivées d’eau.
Plancher de bois / Wood floor
Ø 8mm
5/16"
Plancher de ciment / Concrete floor
Plancher de bois / Wood floor
Ø 8mm
5/16"
Plancher de ciment / Concrete floor
CHAUD
HOT FROID
COLD
g. 2.1
g. 2.2
g. 3.1

8
Déviateur
Diverter
Clé hexagonale 3 mm
3 mm Allen key
Step 6 - Installation Checkout
Turn on the water and look for leaks (g. 6.1). Make sure
the hand shower works properly by lifting the diverter knob
(g. 6.2). If applicable, refer to the Troubleshooting Guide
section.
Your installation is now complete!
Étape 6 - Vérication de l’installation
Activer l’eau et vérier s’il y a des fuites (g. 6.1). Vérier
le fonctionnement de la douchette en soulevant le bouton
du déviateur (g. 6.2). S’il y a lieu, voir la section Guide de
dépannage.
Votre installation est maintenant complétée!

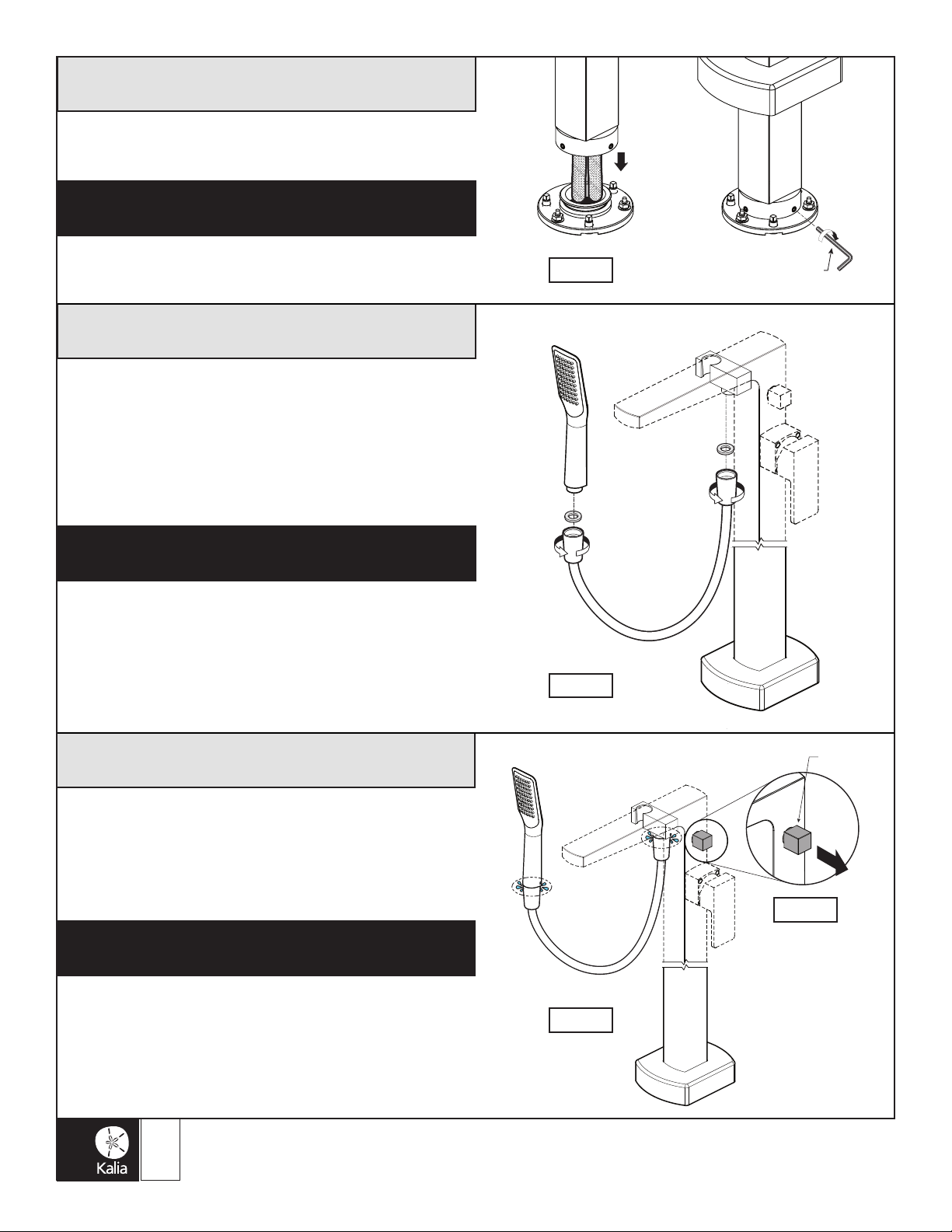

Step 4 - Final Fixation
Step 5 - Water Supplies Connection
Secure the faucet to the mouting base by using the 4 screws (g. 4.1).
COMMENT: Make sure the rubber washers are in position in
each end of the hose before connecting it to the faucet and the
handshower (g. 5.1).
Screw one end of the hose to the hose connector under the faucet
body. Screw the other end of the hose to the handshower and
install the handshower on the handshower support (g. 5.1).
Étape 4 - Fixation nale
Étape 5 - Installation de la douchette
Fixer le robinet à la base de montage en vissant les 4 vis à
l’aide de la clé hexagonale 3 mm fournie. (g. 4.1).
REMARQUE : Vérier que les rondelles de caoutchouc sont
en position à chaque extrémité du boyau avant de faire les
raccordements (g. 5.1).
Visser une extrémité du boyau sur le raccord de boyau sous
le corps du robinet. Visser l’autre extrémité du boyau à la
douchette et mettre la douchette en position sur le support de
douchette (g. 5.1).
g. 4.1
g. 5.1
g. 6.1
g. 6.2

9
Entretien et nettoyage
Pour éviter les bris et vous assurer d’un fonctionnement
optimal, il est nécessaire de suivre ces recommandations
lors de l’entretien de votre produit Kalia. Les dommages
par un traitement inapproprié ne sont pas couverts par la
garantie Kalia.
• Rincer à l’eau propre et essuyer avec un chiffon de coton
doux ou une éponge. Ne jamais utiliser de matériel abrasif
tel que brosse ou éponge à récurer pour nettoyer les surfaces.
• Pour les souillures tenaces, utiliser un détergent liquide
doux tel que le liquide à vaisselle et de l’eau chaude. Ne pas
utiliser de nettoyant abrasif et acide.
• Lire attentivement l’étiquette du produit de nettoyage an
de vérier qu’il soit adéquat. Toujours essayer la solution
de nettoyage sur une surface moins apparente avant de
l’appliquer sur la totalité de la surface.
• Rincer complètement avec de l’eau immédiatement après
l’application du nettoyant.
• Un nettoyage régulier prévient l’accumulation de saleté et
souillures tenaces.
Maintenance and Cleaning
To avoid damage and optimize your product, you must follow
the below recommendations when maintaining your Kalia
product. Damages resulting from inappropriate handling
are not covered by the Kalia warranty.
• Rinse with clean water and dry with a soft cotton cloth or
sponge. Do not use anything abrasive such as a scouring
brush or sponge to clean the surfaces.
• For tough stains, use a gentle liquid detergent such as dish
soap and hot water. Do not use an abrasive and acidic
cleaner.
• Carefully read the label on the cleaning product to make
sure it is safe and appropriate. Always try the cleaning
solution on a less visible surface before applying it to the
rest.
• Completely rinse with water immediately after applying the
cleaner.
• Regular cleaning prevents the accumulation of dirt and
tough stains.
Clé Aerateur/
A
erator Key
Guide de dépannage Troubleshooting Guide
Before any operation, turn off the water and turn the faucet
on to release the pressure if required.
Water ow is low or non-existent?
Solutions:
- Make sure the water valve is fully opened.
- Make sure no hoses are pinched or twisted.
- Unscrew the aerator using a special key (not inclued) and
rinse the aerator (g. 7).
Aerator leaks or the jet coming from it are not uniform?
Solution:
- Unscrew the aerator using a special key (not inclued) and
rinse the aerator (g. 7).
Avant toute intervention, couper l’alimentation d’eau et
ouvrir le robinet pour libérer la pression si nécessaire.
Le débit de l’eau est faible ou inexistant ?
Solutions :
- Vérier si l’alimentation en eau est ouverte à pleine capacité
- Vérier qu’aucun tuyau ne soit plié ou tordu
- Dévisser l’aérateur à l’aide d’une clé (non-fournie) et rincer
l’aérateur (g. 7).
L’aérateur fuit ou la diffusion du jet qui s’en écoule
n’est pas uniforme ?
Solution :
- Dévisser l’aérateur à l’aide d’une clé (non-fournie) et rincer
l’aérateur (g. 7).
g. 7.1

10
Clé hexagonale 2.5 mm
2.5 mm Allen key
Cartouche
Cartridge
Joint toriques
cartridge o-rings
Guide de dépannage Troubleshooting Guide
Water is not directed to the handshower when the diverter
is activated.
Solution:
- Remove the diverter, clean or replace the diverter (g. 9.1
and g. 9.2).
L’eau n’est pas déviée vers la douchette lorsque le
déviateur est activé.
Solutions :
- Démonter le déviateur, nettoyer ou remplacer le déviateur
(g. 9.1 et g. 9.2).
Fuites d’eau sous la poignée ou le corps du robinet?
Solutions :
- Serrer l’écrou de retenue à l’aide d’une clé à molette (g. 8.1).
- Nettoyer le joint torique de la cartouche ou changer la
cartouche si elle est endommagée (g. 8.2).
L’eau ne cèsse complètement de couler ?
Solution :
- Nettoyer le joint torique de la cartouche ou changer la
cartouche si elle est endommagée (g. 8.2).
Water leaks under the handle or on the faucet body?
Solutions:
- Tighten the retainer nut using adjustable wrench (g. 8.1).
- Clean the cartridge o-ring or replace the cartridge if
damaged (g. 8.2).
Water does not stop running completely?
Solution:
- Clean the cartridge o-ring or replace the cartridge if
damaged (g. 8.2).
g. 9.2g. 9.1
g. 8.1
g. 8.2

11
GARANTIE LIMITÉE
Kalia inc. offre la garantie limitée expresse suivante sur ses produits. Cette garantie s’adresse uniquement au propriétaire/utilisateur
original pour un usage personnel domestique et elle débute à la date d’achat du produit. La garantie n’est pas transférable au
propriétaire subséquent. Des restrictions additionnelles s’appliquent aux utilisations commerciales.
GARANTIE À VIE LIMITÉE POUR LES ROBINETS KALIA
Kalia inc. garantit à vie ses robinets contre tout défaut de matériel ou de fabrication dans des conditions normales d’utilisation et
d’entretien tant et aussi longtemps que l’acheteur/propriétaire possède sa résidence.
Kalia inc. procédera, à sa discrétion, à la réparation ou au remplacement de pièces, ou de produits trouvés défectueux pour un
usage domestique normal pour lequel il a été conçu.
La présente garantie exclut tout dommage causé en tout ou en partie par des erreurs d’installation, abus d’usage, utilisation non-
conforme, négligence, accident, entretien non-conforme, produits abrasifs.
Kalia inc. n’est aucunement responsable pour tous frais de main-d’œuvre ou tous autres frais reliés à l’installation d’un produit, sa
réparation ou son remplacement ainsi que pour tout dommage ou incident, dépense, perte directe ou indirecte.
Dans tous les cas, Kalia inc., ne peut être tenue responsable de tout montant excédant le prix d’achat du produit qui a été déboursé
par le propriétaire/utilisateur, l’entrepreneur ou le constructeur.
RESTRICTIONS COMMERCIALES
En plus des conditions et restrictions mentionnées ci-dessus, la période de garantie relative à tout produit installé dans le cadre
d’une application commerciale est de un (1) an à compter de la date d’achat originale par le propriétaire/utilisateur, l’entrepreneur
ou le constructeur auprès d’un détaillant autorisé. Si le produit est utilisé en étalage, la période de garantie est d’un (1) an.
SERVICE
Pour se prévaloir du service en vertu de la présente garantie, veuillez communiquer avec Kalia inc., soit par l’entremise de votre
détaillant ou encore directement à nos bureaux à 1-877-GO-KALIA (1-877-465-2542) ou en écrivant à : [email protected]
ou à : Kalia inc., Service à la clientèle, 1355, 2e Rue, Sainte-Marie (Québec) CanadaG6E 1G9. Assurez-vous de pouvoir fournir
toute l’information nécessaire concernant votre de mande soit : description du problème et du produit, numéro de modèle, la
couleur, le numéro de série, le ni, la date de l’achat, le nom du détaillant en plus de votre facture originale. Pour toute autre
information ou pour connaître un réparateur près de chez vous, n’hésitez pas à nous contacter.
CETTE GARANTIE EST OFFERTE EXCLUSIVEMENT EN LIEU ET PLACE DE TOUTE AUTRE GARANTIE,
Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE OU D’APTITUDE DE PRODUIT POUR UNE
APPLICATION PARTICULIÈRE.
Ceci est la garantie originale écrite de Kalia inc.
Garantie

Warranty
LIMITED WARRANTY
Kalia Inc. offers the following express limited warranty on its products. This warranty extend only to the original owner/end-user
for personal household use and are effective as of the date of purchase. The warranty is not transferable to subsequent owners.
Additional limitations may apply for commercial use.
LIFETIME LIMITED WARRANTY ON KALIA FAUCETS
Kalia Inc. guarantees all aspects of its faucets to be free of defects in material and workmanship for normal residential use for as
long as the original consumer-purchaser owns his or her home. If a defect is found during normal residential use, Kalia Inc. may,
at its sole discretion, elect to repair or provide a replacement part or product.
Damage to a product caused by accident, misuse, or abuse is not covered under this warranty. Improper care and cleaning
shall have the effect of rendering this warranty void. Kalia Inc. is not responsible for labor, installation or other incidental or
consequential expenses. Under no circumstances shall the liability of Kalia Inc. exceed the purchase price paid for a faucet by the
owner/end-user, contractor or builder.
COMMERCIAL LIMITATIONS
In addition to the previously mentioned conditions and limitations, the warranty period for products installed for commercial
applications, or used in commercial ventures, shall cover a period of one (1) year from the initial date of purchase by the owner/
end-user, contractor or builder from an authorized dealer. If the product is sold by Kalia Inc. as a display item, a one (1) year
warranty applies.
WARRANTY SERVICE
If you wish to make a claim under this warranty, you may contact Kalia through your Dealer or directly at 1-877-GO-KALIA
(1-877-465-2542) or again by writing to: [email protected] or to : Kalia Inc., Attn: Customer Service Dept., 1355 2nd Street,
Sainte-Marie (Québec) G6E 1G9 Canada. Be sure to provide all pertinent information related to your claim, including a complete
description of the problem you are experiencing, the product name, product model number, color, nish, and nally the date and
the location where the product was purchased. Also include the product’s serial number or original receipt. For more information
or to obtain the name and address of the service and repair centre nearest you, call 1-877-GO-KALIA.
EXCEPT AS SET FORTH HEREIN, KALIA INC. PROVIDES NO OTHER WARRANTIES, EITHER EXPRESS OR
IMPLIED, INCLUDING IMPLIED WARRANTIES OF FITNESS AND MERCHANTABILITY FOR A PARTICULAR
PURPOSE OR COMPLIANCE WITH ANY CODE.
This is the exclusive written warranty of Kalia Inc.
Imprimé en Chine/Printed in China 102769_RevF
