Kalorik USK KS 1 User manual

Wet & Dry Rechargeable
Vacuum Cleaner
Aspirador recargable
polvos-líquidos
Aspirateur Rechargeable
Eau et oussière
USK KS 1
120V~(6 V d.c.)
All manuals and user guides at all-guides.com
all-guides.com

2 USK KS 1 - 060104
IM ORTANT SAFEGUARDS
When using your appliance, basic safety precautions should always
be followed, including the following
READ ALL INSTRUCTIONS
WARNING : To reduce the risk of fire, electric shock or
injury:
1. Do not use outdoors and do not charge the unit outdoors.
2. Do not allow to be used as a toy. Close attention is necessary
when used by or near children.
3. Use only as described in this manual. Use only manufacturer's
recommended attachments.
4. Do not use with damaged cord or plug. If appliance is not
working as it should, has been dropped, damaged, left outdoors,
or dropped into water, return it to a service center.
5. Do not abuse the cord. Never carry the charger or base by the
cord or yank to disconnect from an outlet; instead grasp the
charger and pull to disconnect.
6. Keep cord away from heated surfaces. Do not pull cord around
sharp edges or corners. Do not close door on the charger cord.
7. Do not handle plug or appliance with wet hands.
8. This product includes a rechargeable nickel cadmium battery.
Do not incinerate the battery or expose to high temperatures, as
it may explode.
9. Unplug the charger from the outlet before any routine cleaning
or maintenance.
10. Do not put any object into openings. Do not use with any
opening blocked; keep free of dust, lint, hair, and anything that
may reduce airflow.
11. Keep hair, loose clothing, fingers, and all parts of body away from
openings and moving parts.
All manuals and user guides at all-guides.com

3 USK KS 1 - 060104
12. Do not use without filters or dust container in place.
13. Turn off all controls before unplugging.
14. Use extra care when cleaning on stairs.
15. Do not pick up anything that is burning or smoking, such as
cigarettes, matches, or hot ashes.
16. Do not use to pick up flammable or combustible liquids such as
gasoline or use in areas where they may be present.
17. Leaks from battery cells can occur under extreme conditions. If
the liquid gets on the skin, wash quickly with soap and water or
neutralize with a mild acid such as lemon juice or vinegar. If the
liquid gets into the eyes, flush them immediately with clean water
for a minimum of 10 minutes. Seek medical attention.
18. Use only the charger supplied by the manufacturer to recharge.
19. Your vacuum cleaner can vacuum small amounts of liquid or
humid particles but never vacuum inflammable products.
20. Always use the squeegee when you vacuum liquids or wet
particles.
21. When you decide to throw out your appliance, first remove the
battery in order to protect the environment. To do so, take the
appliance off the bracket, and slide the plate situated at the
back of the appliance to open the battery compartment. Then
remove the battery, cut the cables and dispose of the battery in
an environment-friendly way by putting it in a place specially
conceived for this purpose. Do not throw it in a regular dustbin.
For more details, see paragraph "BATTERY DISPOSAL" further in this
manual.
22. To remove the battery, the appliance must absolutely be
disconnected from the power supply.
SAVE THESE INSTRUCTIONS
OLARIZED LUG INSTRUCTIONS
The charger of this appliance has a polarized plug (one blade is
wider than the other). To reduce the risk of electric shock, this plug
will fit into the polarized outlet only one way. If the plug does not
properly fit into the outlet at first, reverse it. If it still does not fit,
contact a competent qualified electrician. Do not attempt to modify
the plug in any way.
All manuals and user guides at all-guides.com

4 USK KS 1 - 060104

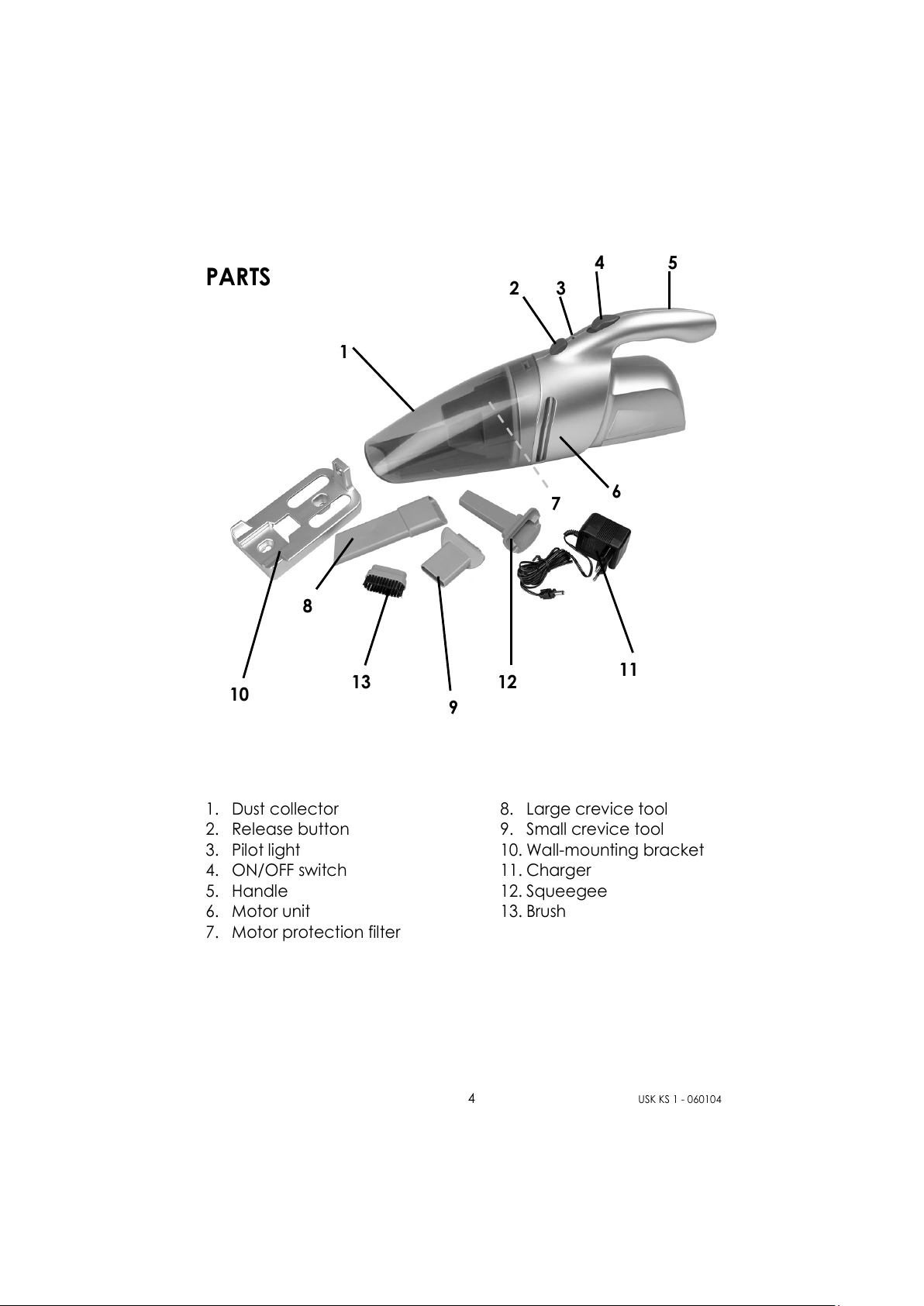

ARTS
1. Dust collector
2. Release button
3. Pilot light
4. ON/OFF switch
5. Handle
6. Motor unit
7. Motor protection filter
8. Large crevice tool
9. Small crevice tool
10. Wall-mounting bracket
11. Charger
12. Squeegee
13. Brush
13
7 6
11
8
10 9
3 2
1
5 4
12
All manuals and user guides at all-guides.com

5 USK KS 1 - 060104
B
A
FIXING THE WALL-MOUNTING BRACKET (see
picture A)
• Select a point in the vicinity of a wall socket,
indoors and not subject to damp.
• Put the bracket against the wall considering
that the appliance should be placed with the
handle facing upwards.
• Take a pencil and mark a dot in each hole
situated at the back of the bracket
• Take the bracket off the wall and drill a hole on each dot you just
marked.
• Put a plug in the holes and tighten the screws in the holes, letting
them more or less 4 millimeters out of the wall.
• Fix the bracket by putting the screws into the widest part of the
holes situated at the back of the bracket and slide the bracket
downwards.
CHARGING THE VACUUM CLEANER
Before using your vacuum cleaner for the first time, charge the
battery during approximately 16 hours. A fully charged battery will
give approximately 10 to 12 minutes vacuum cleaning.
The charger should only be connected to a 120V, 60Hz power
supply.
Important: The charger and its cord cannot be repaired. Should they
be damaged, they must be thrown out. Contact the customer
service to replace them.
Put the "jack" plug of the charger in the opening foreseen
underneath the wall-mounting bracket and rotate it until it is firmly
attached to the bracket (see picture B).
All manuals and user guides at all-guides.com

6 USK KS 1 - 060104
C
Insert the vacuum cleaner on the bracket with
its handle facing down (a hook at the back of
the appliance allows you to attach it easily to
the bracket) (see picture C). Make sure the
"jack" plug enters the appliance in the
opening foreseen in the back of the
appliance. Insert the plug of the charger into a
120V wall socket. The charging indicator will
come on, indicating that the vacuum cleaner
is positioned correctly on the bracket and that
the charging process will start. The charging
indicator will stay illuminated even if the
battery is fully charged.
You can leave your appliance on the bracket
for a long time without any risk of deterioration.
Do not charge the battery if the room temperature falls below 0°C or
rises to more than 37°C.
The charger will warm up during use. This is perfectly normal. It will
cool down as soon as the charging process is over.
USE
Once your appliance is charged, remove it from the bracket by
holding it by its handle. Switch it on by sliding the ON/OFF switch
forward. Tilt the vacuum cleaner till the nozzle of the dust collector is
placed horizontally compared to the surface that is to be cleaned.
When you are finished, slide the ON/OFF switch backward to switch
off the appliance.
Practical hint your appliance is equipped with a small crevice tool,
which also serves as a base for several attachments. You can also
use this crevice tool to avoid scratching the nozzle of the dust
compartment.
To clean surfaces that are difficult to reach, use one of the crevice
tools supplied. Caution the large crevice tool cannot be attached
directly to the appliance, but must first be fitted to the small crevice
tool, that can then be attached to the appliance. To clean flat
damp surfaces, use the squeegee directly mounted on the dust
All manuals and user guides at all-guides.com
all-guides.com

7 USK KS 1 - 060104
D
F
E

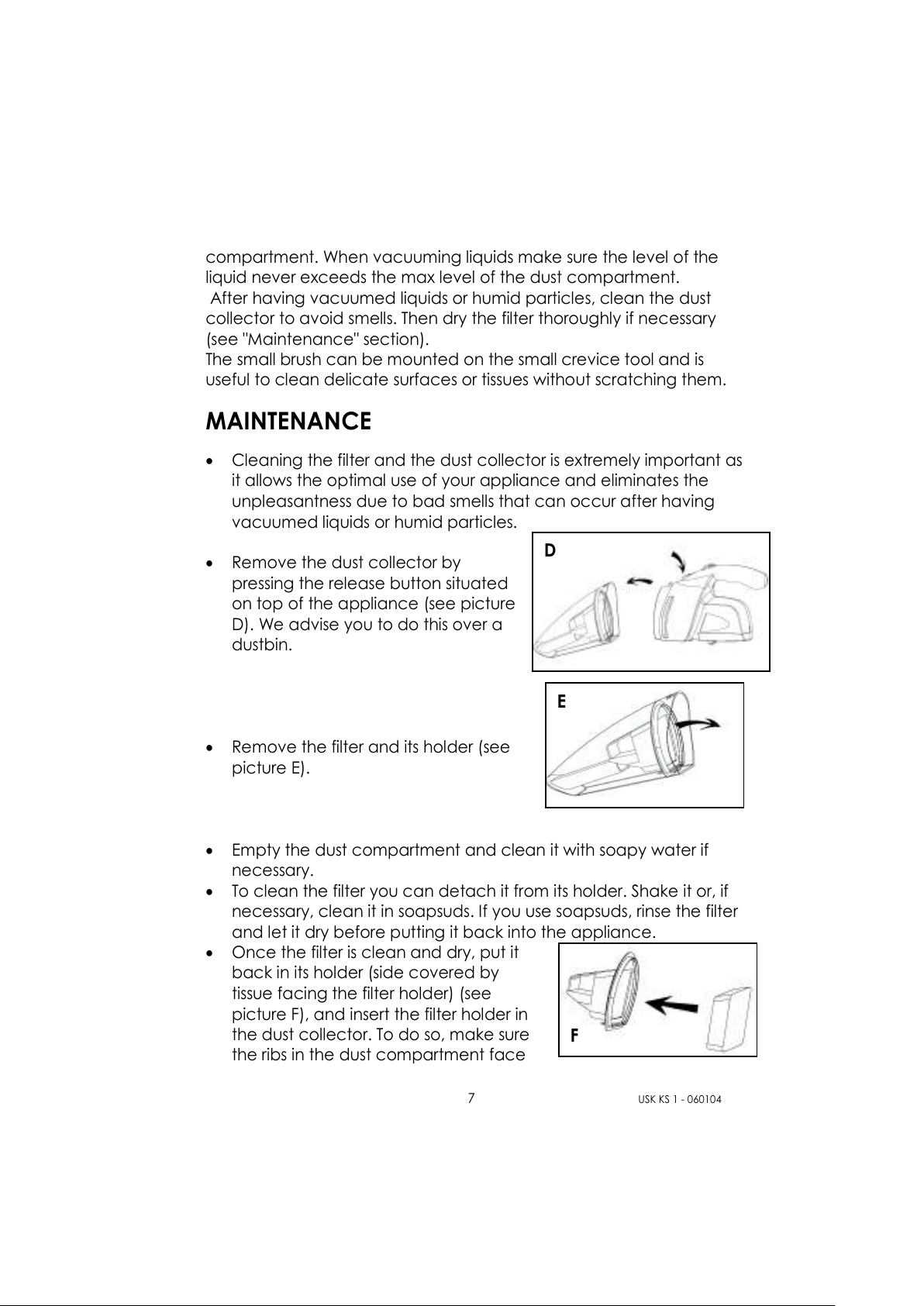

compartment. When vacuuming liquids make sure the level of the
liquid never exceeds the max level of the dust compartment.
After having vacuumed liquids or humid particles, clean the dust
collector to avoid smells. Then dry the filter thoroughly if necessary
(see "Maintenance" section).
The small brush can be mounted on the small crevice tool and is
useful to clean delicate surfaces or tissues without scratching them.
MAINTENANCE
• Cleaning the filter and the dust collector is extremely important as
it allows the optimal use of your appliance and eliminates the
unpleasantness due to bad smells that can occur after having
vacuumed liquids or humid particles.
• Remove the dust collector by
pressing the release button situated
on top of the appliance (see picture
D). We advise you to do this over a
dustbin.
• Remove the filter and its holder (see
picture E).
• Empty the dust compartment and clean it with soapy water if
necessary.
• To clean the filter you can detach it from its holder. Shake it or, if
necessary, clean it in soapsuds. If you use soapsuds, rinse the filter
and let it dry before putting it back into the appliance.
• Once the filter is clean and dry, put it
back in its holder (side covered by
tissue facing the filter holder) (see
picture F), and insert the filter holder in
the dust collector. To do so, make sure
the ribs in the dust compartment face
All manuals and user guides at all-guides.com

8 USK KS 1 - 060104
G
the grooves situated on the edge of the filter holder (see picture
G). The correct position of the filter holder is extremely important,
as it guarantees the tightness between the dust compartment
and the motor.
• If the filter is too dirty or damaged it must be replaced. To do so,
please contact the nearest customer service.
• After having replaced the filter, attach the dust compartment to
the motor unit.
BATTERY DIS OSAL
To preserve natural resources, please recycle or dispose of expired
battery pack properly.
This product contains nickel-cadmium battery and must be disposed
of properly.
Local, state or federal laws may prohibit disposal of nickel-cadmium
battery in ordinary trash. Consult your local waste authority for
information regarding available recycling and/or disposal options.
WARNING:
Upon removal, cover the battery pack's terminals with heavy-duty
adhesive tape. Do not attempt to destroy or disassemble battery
pack or remove any of its components. The nickel-cadmium battery
must be recycled or disposed of properly. Also, never touch its
terminals with metal objects and/or body parts as short circuit may
result.
Keep away from children. Failure to comply with these warnings
could result in fire and/or serious injury.
All manuals and user guides at all-guides.com

9 USK KS 1 - 060104
CONSEJOS DE SEGURIDAD
Cuando use algún aparato eléctrico siempre deben seguirse
precauciones básicas de seguridad incluyendo las siguientes
LEA TODAS LAS INSTRUCCIONES.
ADVERTENCIA: para reducir el riesgo de incendio,
choque eléctrico o lesiones:
1. No utilice el aparato en exteriores y no cargue la unidad en
exteriores.
2. No permita que se use como juguete. Es siempre necesaria la
supervisión cercana cuando este aparato sea utilizado cerca de
o por niños.
3. Úsela solamente como se indica en este manual. Use solamente
los accesorios recomendados por el fabricante.
4. No la utilice con el cable de alimentación o la clavija dañados.
Si el aparato no trabaja como debiera, se ha caído, dañado,
dejado en exteriores o caído en agua, regréselo a un centro de
servicio para su inspección.
5. No maltrate el cordón eléctrico. Nunca lleve el cargador o la
base tomándolos del cable de alimentación ni tire del mismo
para desconectarlo de una toma de corriente. Para
desconectar el cargador tome y tire del mismo.
6. Mantenga el cordón eléctrico lejos de superficies calientes. No
tire del mismo alrededor de esquinas o rebordes agudos. No
cierre la puerta en el cordón del cargador.
7. No tome la clavija o el aparato con las manos mojadas.
8. Este producto incluye una batería recargable de níquel cadmio.
No incinere la batería ni la exponga a temperaturas altas ya que
puede explotar.
9. Desconecte el cargador de la toma de corriente antes de
cualquier mantenimiento o limpieza de rutina.
All manuals and user guides at all-guides.com

10 USK KS 1 - 060104
10. No coloque objetos en las aperturas. No lo use con una abertura
bloqueada; manténgalo libre de polvo, pelusa, pelo y cualquier
cosa que pueda reducir el flujo de aire.
11. Mantenga lejos de las aperturas y partes móviles, el pelo, ropa
suelta, dedos y todas las partes del cuerpo.
12. No lo use sin tener en su sitio los filtros.
13. Apague todos los controles antes de desconectar.
14. Tenga mas cuidado cuando aspire escaleras.
15. No aspire objetos que estén quemándose o emitiendo humo,
tales como cigarrillos, cerillos o cenizas calientes.
16. No lo use para aspirar líquidos inflamables o combustibles, tales
como gasolina, ni lo use en áreas donde estos pudieran estar
presentes.
17. Bajo condiciones extremas pueden ocurrir fugas de las celdas de
la batería. Si el liquido toca la piel, lavase rápidamente con
agua y jabón o (2) neutralice el efecto con un ácido suave tal
como jugo de limón o vinagre. Si el liquido entra en los ojos,
enjuáguelos de manera inmediata con agua limpia por un
mínimo de 10 minutos. Busque atención medica.
18. Para recargar, use solamente el cargador suministrado por el
fabricante.
19. El aspirador puede aspirar pequeñas cantidades de líquidos o
partículas húmedas, pero nunca productos inflamables.
20. Para aspirar líquidos, no sumerja la extremidad del
compartimiento del polvo. Utilice la rasqueta prevista con este
fin.
21. Cuando decida tirar su aparato, quite previamente la batería
por deseo de protección del medio ambiente. Para ello, quite el
aparato del soporte mural, y quite la placa situada detrás del
aparato deslizándola hacia atrás. Luego, quite la batería, corte
los filos y elimínela de manera segura y ecológica, llevándola a
un sitio previsto con este fin. No la tire a la basura doméstica
comuna. Para más información sobre el desecho de la batería,
vea capítulo "DESECHO DE LA BATERÍA" en este manual de
instrucciones.
22. Antes de quitar la batería, siempre desenchufe el aparato.
GUARDE ESTAS INSTRUCCIONES
All manuals and user guides at all-guides.com

11 USK KS 1 - 060104
13
7 6
11
8
10 9
3 2
1
5
4
12
INFORMACIÓN SOBRE EL ENCHUFE OLARIZADO
Para reducir el riesgo de choque eléctrico, el cargador de este
aparato tiene un enchufe polarizado (una pata es más ancha que
la otra).
Como medida de seguridad, este enchufe calza en el
tomacorriente polarizado de una sola manera. Si el enchufe no
cabe totalmente en el tomacorriente, gire el enchufe. Si aún así no
calza, consulte a un servicio técnico cualificado. No intente anular
esta característica de seguridad.
ARTES
1. Compartimiento del polvo
2. Botón de eyección
3. Testigo luminoso de carga
4. Interruptor encendido /
apagado (On/Off)
5. Asa
6. Bloque motor
7. Filtro con capa doble
8. Tubo de aspiración plano
grande
9. Tubo de aspiración plano
pequeño / adaptador
10. Soporte mural
11. Cargador
12. Rasqueta
13. Cepillo
All manuals and user guides at all-guides.com
all-guides.com

12 USK KS 1 - 060104
B
A
FIJACIÓN DEL SO ORTE MURAL (Cf. dibujo A)
• Seleccione un punto cerca de un enchufe.
Este punto debe ubicarse en su residencia y
en un lugar seco. Evite los sitios encima de
grifos o expuestos al vapor.
• Coloque el soporte mural contra el muro. El
asa del aparato debe ser dirigido hacia
abajo cuando esté en su soporte.
• Toma un pastel y dibuje un punto en cada agujero del soporte
mural.
• Quite el soporte y perfore un agujero en cada punto que haya
marcado.
• Introduzca una clavija en cada agujero y atornille los tornillos en
las clavijas, dejándolos sobresalir de unos 4 milímetros.
• Inserte el soporte haciendo pasar los tornillos por la parte más
ancha de los agujeros situados en el soporte mural y deslice el
soporte mural hacia abajo. Luego atornille firmemente, pero sin
exagerar para no romper los soportes de plástico.
CARGA DEL AS IRADOR
Antes utilizar su aspirador para la primera vez, carga la batería
durante aproximadamente 16 horas. Una batería completamente
cargada dará aproximadamente 10 a 12 minutos de limpieza con el
aspirador.
Conecte el aparato únicamente a une enchufe de 120V, 60Hz.
Importante el cable del cargador y el mismo cargador no se
pueden separar. Si están dañados, hay que desecharlos. Diríjase al
servicio postventa para reemplazarlos. Inserte la clavija "jack" del
cargador en el orificio previsto con este fin abajo del soporte mural,
y gírelo hasta que sea fijado en el soporte (Cf. dibujo B).
All manuals and user guides at all-guides.com

13 USK KS 1 - 060104
C
Inserte el aspirador en el soporte con el asa
dirigido hacia abajo (un gancho ubicado
debajo del aparato le permite fijar el
aparato en su soporte sin problema (Cf.
dibujo C). Asegúrese de que la clavija
"jack" del cargador entre en el orificio
previsto con este fin detrás del aparato.
Enchufe el cargador en un enchufe mural
(120V). El testigo de carga se encenderá,
lo que significa que el aspirador está
enchufado correctamente y que la carga
ha empezado. El testigo de carga se
quedará encendido, incluso cuando la
batería esté completamente recargada.
Puede dejar el aspirador en su soporte durante largos periodos sin
riesgo de deterioración.
No efectúe ninguna operación de carga si la temperatura
ambiente es inferior à 0° C o superior a 37° C.
El cargador calentará durante el uso. Es un fenómeno normal.
Enfriará cuando la carga esté terminada.
UTILIZACIÓN
En cuanto el aparato esté cargado, quítelo del soporte mural,
tomándolo del asa. Póngalo en marcha, deslizando el interruptor
encendido / apagado hacia delante. Incline el aspirador de tal
manera que la extremidad del compartimiento del polvo se
encuentre en posición horizontal respecto a la superficie a aspirar.
Cuando haya terminado, deslice el interruptor hacia atrás para
apagar el aparato.
Consejo práctico con el aparato es entregado con una boquilla
plana pequeña que se puede utilizar como adaptador para
algunos accesorios. Se puede también utilizar para evitar de arañar
la extremidad del compartimiento del polvo.
Para aspirar en los sitios de acceso difícil, utilice una des las boquillas
planas. Cuidado la boquilla grande no se puede fijar directamente
en el aparato, sino en la boquilla pequeña, y luego se puede
All manuals and user guides at all-guides.com

14 USK KS 1 - 060104
D
E
colocar el conjunto en el aparato. Para superficies planas húmedas,
utilice la rasqueta, montada directamente en el compartimiento del
polvo. Cuando aspire líquidos, asegúrese de que el líquido aspirado
no supere la indicación “max” del compartimiento del polvo.
Cuando haya aspirado líquido o partículas húmedas, le
aconsejamos que vacíe y limpie el compartimiento del polvo para
evitar los malos olores. Luego seque el filtro si es necesario (Cf.
párrafo “Mantenimiento”).
El cepillo se coloca en el adaptador y le permite aspirar superficies
frágiles sin arañarlas o tejidos.
MANTENIMIENTO
• La limpieza del filtro y del compartimiento del polvo es una
operación esencial, pues permite una utilización óptima del
aparato y previene los desagrados relacionados a los malos
olores, sobre todo después de la aspiración de los residuos
húmedos.
• Separe el compartimiento del polvo
del bloque motor, pulsando en el
botón de eyección ubicado encima
del aparato (Cf. dibujo D). Le
aconsejamos que efectúe la
operación sobre un cubo de la
basura.
• Quite el filtro y su soporte (Cf. dibujo
E).
• Vacíe el compartimiento del polvo y
límpielo con agua jabonosa si es
necesario.
• Para limpiar el filtro, puede separarlo de su soporte. Sacúdalo o,
si es necesario, límpielo con agua jabonosa. En ese caso,
enjuáguelo después con agua clara y déjelo secar
completamente antes de volver a usarlo.
All manuals and user guides at all-guides.com

15 USK KS 1 - 060104
F
G
• Cuando el filtro sea limpio y
totalmente seco, vuelve a colocarlo
en su soporte (Cf. dibujo F), e inserte
este en el compartimiento del polvo,
pulsándolo hasta que se fije
correctamente. Asegúrese de que las
muescas ubicadas bajo el borde del soporte hasta que se
alineen con las aristas previstas con este fin en el compartimiento
del polvo (Cf. dibujo G). Una buen colocación del soporte del
filtro es primordial, pues asegura la hermeticidad entre el
compartimiento del polvo y el bloque motor.
• Un filtro dañado o demasiado sucio debe ser reemplazado. Para
ello, diríjase al servicio postventa más cercano.
• Vuelve a colocar el compartimiento del polvo en el bloque
motor.
DESECHO DE LA BATERÍA
ara conservar los recursos naturales, por favor recicle o deseche
apropiadamente la batería vieja.
Este producto contiene una batería de nÍquel - cadmio y debe
desecharse apropiadamente. Las leyes locales, estatales o federales
pueden prohibir el desecho de baterías de nÍquel - cadmio en la
basura ordinaria. Consulte a la autoridad local de sanidad para
obtener información con respecto a las opciones de reciclado y / o
desecho.
All manuals and user guides at all-guides.com

16 USK KS 1 - 060104
ADVERTENCIA :
Al retirarla, cubra las terminales de la batería con tela adhesiva de
uso pesado. No intente destruir o desarmar la batería o remover
cualquiera de sus componentes. Las baterías de níquel- cadmio
deben reciclarse o desecharse apropiadamente. Además, nunca
toque ambas terminales con objetos metálicos y / o partes del
cuerpo porque puede provocar un corto circuito. Manténgala
alejada de los niños. El no cumplir con estas advertencias puede
provocar un incendio y / o lesiones serias.
All manuals and user guides at all-guides.com
all-guides.com

17 USK KS 1 - 060104
CONSIGNES DE SECURITE
Lors de l’utilisation de votre appareil, veillez à toujours respecter des
mesures de précaution élémentaires, notamment
LISEZ L’ENSEMBLE DES INSTRUCTIONS.
ATTENTION: Afin de réduire les risques d'incendie, de
décharges électriques et de blessures:
1. N'utilisez pas I'appareil a I'extérieur et ne rechargez pas I'appareil
a I'extérieur.
2. Cet appareil ne peut en aucun cas être utilisé comme jouet.
Faites particulièrement attention lorsque I’appareil est utilisé par
ou en présence d’enfants.
3. Utilisez l'appareil uniquement comme décrit dans ce mode
d'emploi. utilisez uniquement les accessoires recommandés par le
fabricant.
4. N'utilisez pas l'appareil avec un cordon ou une fiche abîmé(e). Si
l'appareil ne fonctionne pas correctement, est tombé, a été
endommagé, laissé à l'extérieur ou est tombé dans l'eau,
rapportez-le au service de réparation.
5. Manipulez le cordon d'alimentation avec soin. Ne jamais tirer sur
le cordon pour débrancher le chargeur; saisir la fiche et la retirer
de la prise.
6. Maintenez le cordon à l'écart de surfaces chaudes. Ne tirez pas
sur le cordon lorsqu'il s'appuie sur des coins ou rebords
tranchants. Ne fermez pas la porte sur le cordon du chargeur.
7. Ne touchez pas la fiche ou l'appareil lorsque vous avez les mains
mouillées.
8. Ce produit contient une batterie rechargeable au nickel-
cadmium. Evitez d'incinérer la batterie ou de l'exposer à des
températures élevées, car elle pourrait exploser.
All manuals and user guides at all-guides.com

18 USK KS 1 - 060104

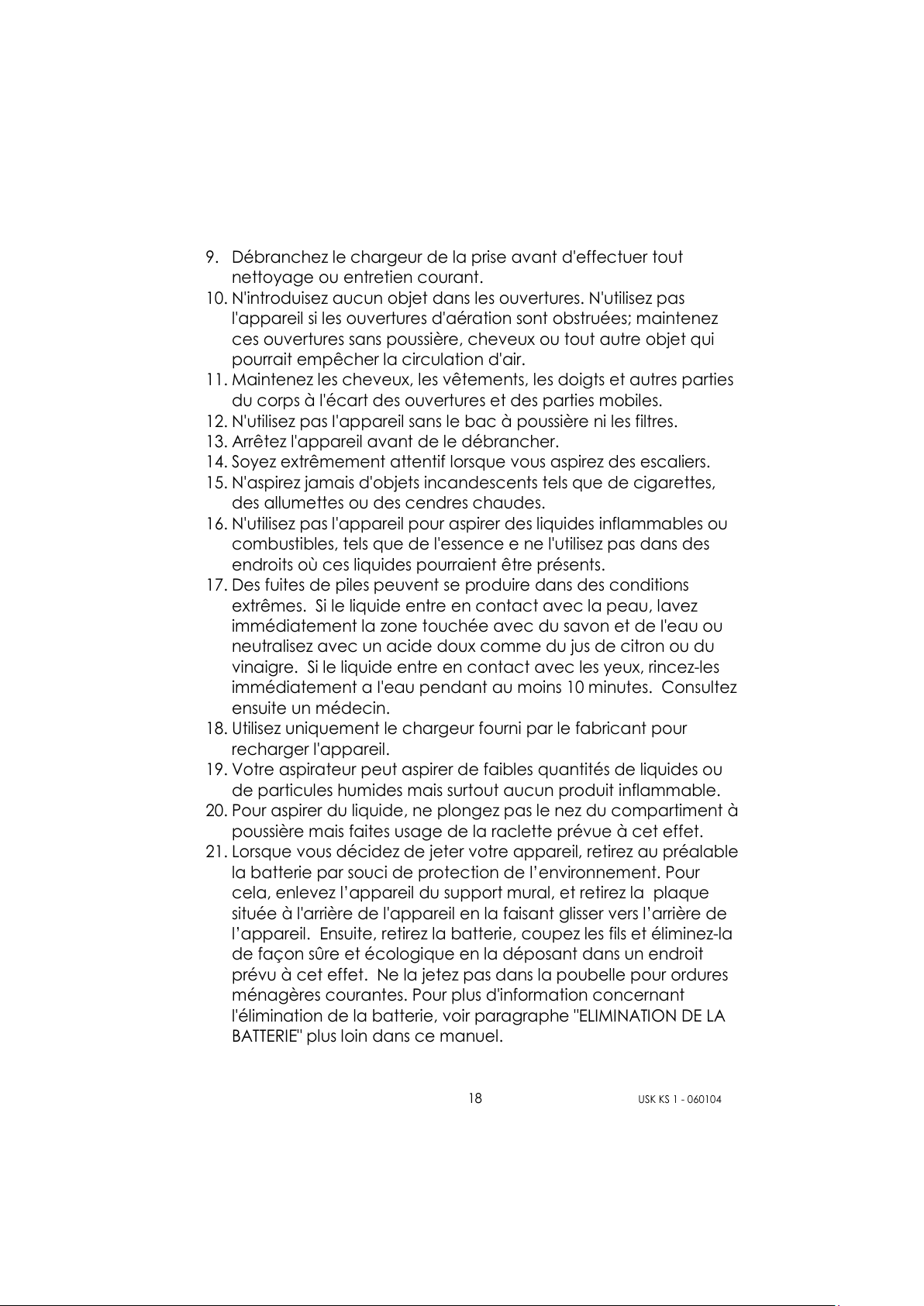

9. Débranchez le chargeur de la prise avant d'effectuer tout
nettoyage ou entretien courant.
10. N'introduisez aucun objet dans les ouvertures. N'utilisez pas
l'appareil si les ouvertures d'aération sont obstruées; maintenez
ces ouvertures sans poussière, cheveux ou tout autre objet qui
pourrait empêcher la circulation d'air.
11. Maintenez les cheveux, les vêtements, les doigts et autres parties
du corps à l'écart des ouvertures et des parties mobiles.
12. N'utilisez pas I'appareil sans le bac à poussière ni les filtres.
13. Arrêtez l'appareil avant de le débrancher.
14. Soyez extrêmement attentif lorsque vous aspirez des escaliers.
15. N'aspirez jamais d'objets incandescents tels que de cigarettes,
des allumettes ou des cendres chaudes.
16. N'utilisez pas l'appareil pour aspirer des liquides inflammables ou
combustibles, tels que de l'essence e ne l'utilisez pas dans des
endroits où ces liquides pourraient être présents.
17. Des fuites de piles peuvent se produire dans des conditions
extrêmes. Si le liquide entre en contact avec la peau, lavez
immédiatement la zone touchée avec du savon et de I'eau ou
neutralisez avec un acide doux comme du jus de citron ou du
vinaigre. Si le liquide entre en contact avec les yeux, rincez-les
immédiatement a I'eau pendant au moins 10 minutes. Consultez
ensuite un médecin.
18. Utilisez uniquement le chargeur fourni par le fabricant pour
recharger l'appareil.
19. Votre aspirateur peut aspirer de faibles quantités de liquides ou
de particules humides mais surtout aucun produit inflammable.
20. Pour aspirer du liquide, ne plongez pas le nez du compartiment à
poussière mais faites usage de la raclette prévue à cet effet.
21. Lorsque vous décidez de jeter votre appareil, retirez au préalable
la batterie par souci de protection de l’environnement. Pour
cela, enlevez l’appareil du support mural, et retirez la plaque
située à l'arrière de l'appareil en la faisant glisser vers l’arrière de
l’appareil. Ensuite, retirez la batterie, coupez les fils et éliminez-la
de façon sûre et écologique en la déposant dans un endroit
prévu à cet effet. Ne la jetez pas dans la poubelle pour ordures
ménagères courantes. Pour plus d'information concernant
l'élimination de la batterie, voir paragraphe "ELIMINATION DE LA
BATTERIE" plus loin dans ce manuel.
All manuals and user guides at all-guides.com

19 USK KS 1 - 060104
22. Pour retirer la batterie, il faut obligatoirement que l’appareil soit
déconnecté du secteur.
CONSERVEZ CES INSTRUCTIONS
CONSIGNES CONCERNANT LA FICHE OLARISEE
Le chargeur de de produit est muni d'une fiche polarisée (une lame
plus large que l'autre). Ce genre de fiche n'entre que d'une façon
dans une prise polarisée, afin de minimiser les risques de chocs
électriques. Si vous n'arrivez pas à enfoncer la fiche à fond dans la
prise, retournez la fiche et réessayez. Si cela ne fonctionne toujours
pas, faites appel à un service qualifié compétent. N'essayez jamais
de modifier la fiche!
DESCRI TIF
13
7 6
11
8
10 9
3 2
1
5
4
12
All manuals and user guides at all-guides.com

20 USK KS 1 - 060104
A
1. Compartiment à poussière
2. Bouton d’éjection
3. Témoin lumineux de charge
4. Interrupteur marche-arrêt
5. Poignée
6. Bloc moteur
7. Filtre double couche
8. Grand suceur plat
9. Petit suceur plat / adaptateur
10. Support mural
11. Chargeur
12. Raclette
13. Brosse
MONTAGE DU SU ORT MURAL (voir dessin A)
• Sélectionnez un point à proximité d’une prise
de courant. Ce point doit obligatoirement se
situer à l’intérieur de votre logement et dans
un endroit sec. Evitez les points situés au-
dessus d’un évier ou exposé à la vapeur.
• Placez le support mural contre le mur de
façon à placer la poignée de l’appareil vers
le bas lorsqu’il sera sur son support.
• Prenez un crayon et faites un point dans chacun des trous du
support mural.
• Retirez le support et forez un trou sur chaque point que vous
venez de marquer
• Introduisez une cheville dans chaque trou et vissez les vis dans les
chevilles en les laissant dépasser d’à peu près 4 millimètres.
• Insérez le support en faisant passer les vis par la partie la plus
large des trous se situant sur le support mural et faites glisser le
support mural vers le bas. Ensuite resserrer le vissage sans
exagérer au risque de casser les supports plastiques
All manuals and user guides at all-guides.com
