Betriebsanleitung BR/BD 530/530 XL BAT/Package Deutsch
4
Sicherheitshinweise
Lesen Sie vor der Benutzung diese
Betriebsanleitung und die beiliegende
Broschüre „Sicherheitshinweise für
Bürstenreinigungsgeräte und Sprühextrak-
tionsgeräte“, Nr. 5.956-251, und handeln
Sie danach.
Das Gerät ist für den Betrieb auf Flächen
mit einer Steigung von bis zu 2 % zuge-
lassen.
Das Gerät darf nur betrieben werden,
wenn Behälter und alle Deckel
geschlossen sind.
Symbole
In dieser Betriebsanleitung werden folgen-
de Symbole verwendet:
Gefahr!
Kennzeichnet eine unmittelbar
drohende Gefahr. Bei Nichtbeachten des
Hinweises drohen Tod oder schwerste
Verletzungen.
Achtung!
Kennzeichnet eine möglicherweise
gefährliche Situation. Bei Nichtbeachten
des Hinweises können leichte Verletzun-
gen oder Sachschäden eintreten.
Hinweis:
Kennzeichnet Anwendungstipps und
wichtige Informationen zum Produkt.
Funktion
Der BR/BD 530 BAT/Package bzw.
BR/BD 530 XL BAT/Package wird zur
Nassreinigung von ebenen Böden einge-
setzt. Er kann durch Einstellender Wasser-
mengeundderSchmutzwasserabsaugung
leicht an die jeweilige Reinigungsaufgabe
angepasst werden.
Eine Arbeitsbreite von bis zu 460 mm bzw.
530 mm (XL-Variante) und ein Fassungs-
vermögen der Frisch- und Schmutzwasser-
tanks von 40 l ermöglichen eine effektive
Reinigung bei hoher Einsatzdauer.
Die Batterien können mittels Ladegerät an
einer Netzsteckdose geladen werden.
Ein Ladegerät ist bei den Geräten BR/BD
530 BAT-Package bzw. BR/BD 530 XL
BAT-Package bereits integriert.
Bestimmungsgemäße
Verwendung
Verwenden Sie dieses Gerät ausschließ-
lich gemäß den Angaben in dieser Be-
triebsanleitung.
– Das Gerät darf nur zum Reinigen von
nicht feuchtigkeitsempfindlichen glatten
Böden benutzt werden.
– Das Gerät ist nicht geeignet für die
Reinigung gefrorener Böden (z. B. in
Kühlhäusern).
– Das Gerät darf nur mit Original-Zubehör
und -Ersatzteilen ausgestattet werden.
Umweltschutz,
Entsorgung
WerfenSiediebeimAuspackenanfallende
Verpackung nicht einfach in den Hausmüll.
Geben Sie die Verpackungsteile zur Wie-
derverwertung an die entsprechenden
Sammelstellen.
!
i

Deutsch Betriebsanleitung BR/BD 530/530 XL BAT/Package
5

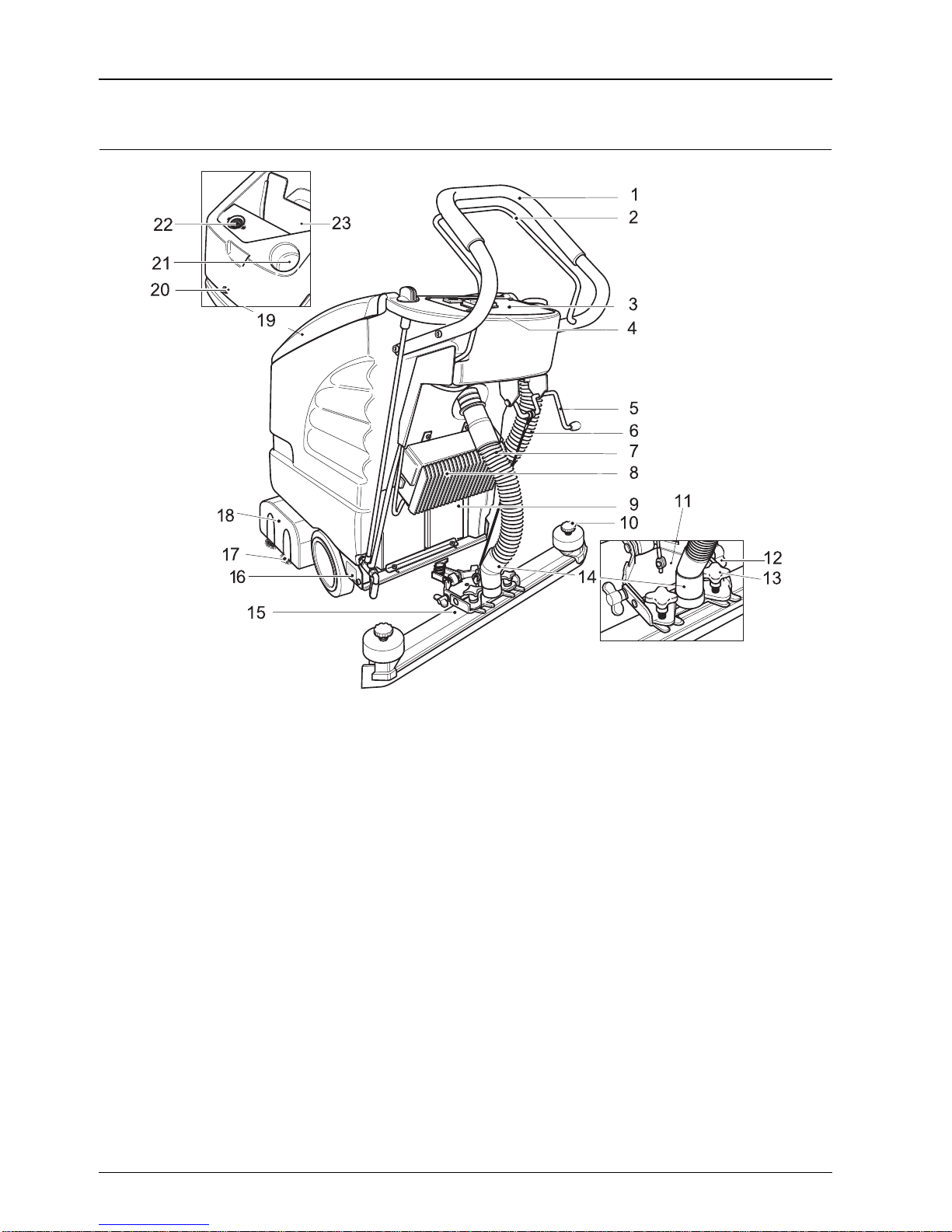

Bedien- und Funktionselemente
1Schubbügel
2 Handhebel für Bürstbetrieb
3 Bedienpult
4 Elektronik und Sicherungen
(unter dem Bedienpult)
5 Hebel zum Anheben/Absenken des
Saugbalkens
6 Ablassschlauch Schmutzwasser
7 Saugschlauch
8 Ladegerät (Package-Variante)
9 Batterie (Package-Variante)
10 Kreuzgriffe zum Austauschen der
Sauglippen
11 Saugbalkenaufhängung
12 Flügelmutter zum Neigen des
Saugbalkens
13 Kreuzgriff zum Befestigen und
Schrägstellen des Saugbalkens
14 Anschluss Saugschlauch–Saugturbine
15 Saugbalken**
16 Typenschild
17 Bürstenwalzen (BR-Variante)
Scheibenbürsten (BD-Variante)*
18 Reinigungskopf
19 Deckel
20 Schraube zur Verriegelung des
Behälters; im Behälter: Batterien*
Unter dem Deckel:
21 Einfüllstutzen Tank Frischwasser
22 Flusensieb
23 Schmutzwassertank
* nicht dargestellt
** nicht im Lieferumfang enthalten

Betriebsanleitung BR/BD 530/530 XL BAT/Package Deutsch
6

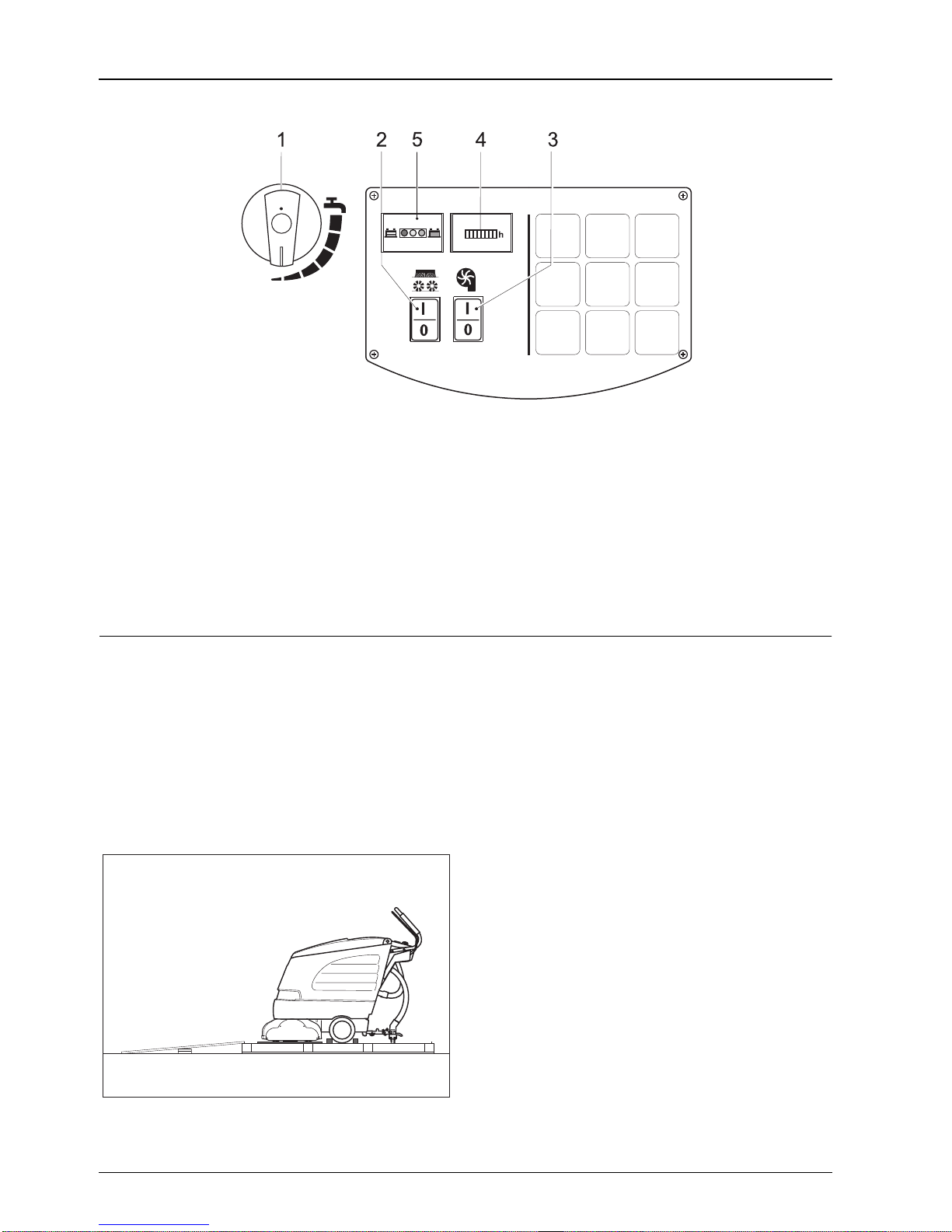

Bedienfeld
1 Dosierung Reinigungsmittel
2Schalter Bürstbetrieb
3 Schalter Saugturbine
4 Stundenzähler (Package-Variante)
5 Batteriekontrollanzeige
Vor Inbetriebnahme
Abladen
nSchubbügel mit den 4 mitgelieferten
Schrauben befestigen und Schutz-
kappen aufstecken.
nDie langen, seitlichen Bretter der
Verpackung an die Palette legen und so
eine Rampe bauen.
nDie Bretter mit Nägeln sichern.
nUnter die Rampe die kürzeren Bretter
zur Abstützung legen.
nHolzleisten entfernen.
nReinigungskopf anheben und Karto-
nage entfernen.
nDas Gerät kann nun vonder Rampe her-
unter bewegt werden.
rot: Störung Ladegerät/Batterie,
Kundendienst benachrichtigen
gelb: Batterien voll
grün: Batterien werden geladen

Deutsch Betriebsanleitung BR/BD 530/530 XL BAT/Package
7
Saugbalken montieren
nSaugbalken so in Saugbalkenaufhän-
gung einsetzen, dass das Formblech
über der Aufhängung liegt.
nKreuzgriffe festziehen.
nSaugschlauch aufstecken.
Bürsten montieren
BD 530 BAT/Package bzw.
BD 530 XL BAT/Package
Vor Inbetriebnahme müssen die Scheiben-
bürsten montiert werden (siehe „Wartungs-
arbeiten“).
Batterien
Beachten Sie beim Umgang mit Batterien
unbedingt folgende Warnhinweise:
Hinweise auf der Batterie, in der Ge-
brauchsanweisung und in der Fahr-
zeugbetriebsanleitung beachten
Augenschutz tragen
Kinder von Säure und Batterien fern-
halten
Explosionsgefahr
Feuer, Funken, offenes Licht und
Rauchen verboten
Verätzungsgefahr
Erste Hilfe
Warnvermerk
Entsorgung
Batterie nicht in Mülltonne werfen
Explosionsgefahr!
Keine Werkzeugeoder Ähnliches auf
die Batterie, d.h. auf Endpole und Zellen-
verbinder legen.
Verletzungsgefahr!
Wunden niemals mit Blei in Berüh-
rung bringen. Nach der Arbeit an Batterien
immer Hände reinigen.
Batterien einsetzen und anschließen
nSchraube lösen und Behälter öffnen.
nBatterien zum Reinigungskopf hin bün-
dig in die Wanne einsetzen.
nPole einfetten und mit den beiliegenden
Verbindungskabeln verbinden.
Achtung!
Auf richtige Polung achten!
nMitgeliefertes Anschlusskabel an die
noch freien Batteriepole (+) und (–)
klemmen.
nBehälter schließen und Schraube fest-
drehen
.
!
!

Betriebsanleitung BR/BD 530/530 XL BAT/Package Deutsch
8
Achtung!
Vor Inbetriebnahme des Gerätes
Batterien aufladen!
Batterien laden
Explosionsgefahr!
Das Laden von Nassbatterien ist nur
bei geöffnetem Behälter erlaubt.
Stromschlaggefahr!
Stromleitungsnetz und Absicherung
beachten – siehe „Ladegerät“.
Ladegerät nie bei Regen, bei hoher Luft-
feuchtigkeit oder in feuchten Räumen ver-
wenden!
Hinweis:
Das Gerät verfügt über einen Tiefent-
ladungsschutz, d.h., wird das noch zulässi-
ge Mindestmaß an Kapazität erreicht, so
werden die Bürstenmotoren und die Turbi-
ne ausgeschaltet. Auf dem Bedienpult
leuchtet die Batterieladezustandsanzeige
in diesem Fall rot.
Beim Einsatz von anderen Batterien
(z. B. anderer Hersteller) muss der Tiefent-
ladungsschutz für die jeweilige Batterie
vom Kärcher-Kundendienst neu eingestellt
werden.
Die Ladezeit beträgt im Durchschnitt
10–15 Stunden. Die empfohlenen Ladege-
räte (passend zu den jeweils eingesetzten
Batterien) sind elektronisch geregelt und
beenden den Ladevorgang selbstständig.
Alle Funktionen des Gerätes werden wäh-
rend des Ladevorganges automatisch
unterbrochen.
nDas Gerät direkt zur Ladestation
schieben.
Ladevorgang BR/BD 530 BAT-Package
bzw. BR/BD 530 XL BAT-Package
nNetzstecker am Anschlusskabel in
Steckdose stecken.
Ladevorgang BR/BD 530 BAT
nSaugschlauch vom Saugbalken abzie-
hen.
nSchraube lösen und Behälter öffnen.
nBatteriestecker abziehen und mit dem
Ladekabel verbinden.
nLadegerät einschalten.
Nicht-wartungsfreie Batterien
nEine Stunde vor Ende des Ladevorgan-
ges destilliertes Wasser zugeben, den
richtigen Säurestand beachten. Batte-
riensindentsprechendgekennzeichnet.
Verletzungsgefahr!
Nachfüllen von Wasser im entlade-
nen Zustand der Batterie kann zu Säure-
austritt führen!
Beim Umgang mit Batteriesäure Schutzbril-
le benutzen und Vorschriften beachten, um
Verletzungen und die Zerstörung von Klei-
dung zu verhindern.
Eventuelle Säurespritzer auf Haut oder
Kleidung sofort mit viel Wasser ausspülen.
Achtung!
Nur chemisch reine Batteriesäure
(nach VDE 0510) von der Dichte 1,28 kg/l
verwenden.
Zum Nachfüllen der Batterien nur destillier-
tes oder entsalztes Wasser (VDE 0510)
verwenden.
Keine Fremdzusätze (so genannte Aufbes-
serungsmittel) verwenden, sonst erlischt
jede Garantie.
!
!
i
!

Deutsch Betriebsanleitung BR/BD 530/530 XL BAT/Package
9
Empfohlene Batterien
Empfohlene Ladegeräte
Batterien und Ladegeräte sind im
Fachhandel erhältlich.
Achtung!
Bei Package-Geräten im Ersatzfall
nur wartungsfreie Batterien verwenden.
Betrieb
Achtung!
Zum Rückwärtsfahren muss der
Saugbalken angehoben werden.
Hinweis:
Das Gerät ist so aufgebaut, dass der
Bürstenkopf rechts übersteht. Dies ermög-
licht ein übersichtliches, randnahes Arbei-
ten.
Reinigungsmittel einfüllen
Achtung!
Nur die empfohlenen Reinigungsmit-
tel verwenden. Für andere Reinigungsmit-
tel trägt der Betreiber das erhöhte Risiko
hinsichtlich der Betriebssicherheit und
Unfallgefahr.
Nur Reinigungsmittel verwenden, die frei
von Lösungsmitteln, Salz- und Flusssäure
sind. Hinweis:
Keine stark schäumenden Reini-
gungsmittel verwenden.
nDeckel öffnen.
nFrischwasser (maximal 60 °C) einfüllen.
nReinigungsmittel beigeben.
Hinweise zur Dosierung beachten.
Hersteller
Kärcher-
Bestell-Nr.
Beschreibung
DETA
6.654-097 12 V GIS 80 wartungsarm
Kapazität: 80 Ah
Spannung: 12 V
DETA
6.654-093 12 V GIV 75 DT wartungsfrei
Kapazität: 75 Ah
Spannung: 12 V
SONNEN-
SCHEIN 12 V / 70 Ah wartungsfrei
Kapazität: 70 Ah
Spannung: 12 V
Hersteller Beschreibung
KÄRCHER
6.654-102 für wartungsfreie Batterien 6.654-102
KÄRCHER
6.654-067 für wartungsarme Batterien 6.654-067
i
i

Betriebsanleitung BR/BD 530/530 XL BAT/Package Deutsch
10
Empfohlene Reinigungsmittel
Reinigungsmittel sind im Fachhandel er-
hältlich.
Fahren
nDeckel schließen.
nSchalter Bürstbetrieb und Saugturbine
einschalten.
Hinweis:
Wenn der Bürstenmotor beim Ein-
schalten nicht anläuft, Bürstenmotor durch
Zurückziehen des Gerätes entlasten.
Vortriebsgeschwindigkeit einstellen
(nur BD 530 BAT bzw. BD 530 XL BAT)
nGeschwindigkeit drosseln:
Knopf in Richtung – drehen.
nGeschwindigkeit erhöhen:
Knopf in Richtung + drehen.
Achtung!
Vor Abnehmen der Bürste Geschwin-
digkeit zurückdrehen.
Wassermenge einstellen
nWassermenge entsprechend der Ver-
schmutzung des Bodenbelages am
Regulierknopf einstellen.
Hinweis:
Erste Reinigungsversuche mit ge-
ringer Wassermenge durchführen. Was-
sermenge Schritt für Schritt erhöhen, bis
das gewünschte Reinigungsergebnis er-
reicht ist.
Anwendung: Reinigungs-
mittel
Unterhaltsreinigung
(auch bei alkaliempfindli-
chen Böden)
RM 745
RM 746
Reinigung von Fett-
verschmutzungen RM 69 ES ASF RM 69 ASF
Grundreinigung
(Strippen) von alkalibe-
ständigen Hartbelägen
RM 752
Grundreinigung
(Strippen) von Linoleum RM 754
Sanitärreiniger RM 25 ASF
Desinfektionsreiniger RM 732
i
i

Deutsch Betriebsanleitung BR/BD 530/530 XL BAT/Package
11

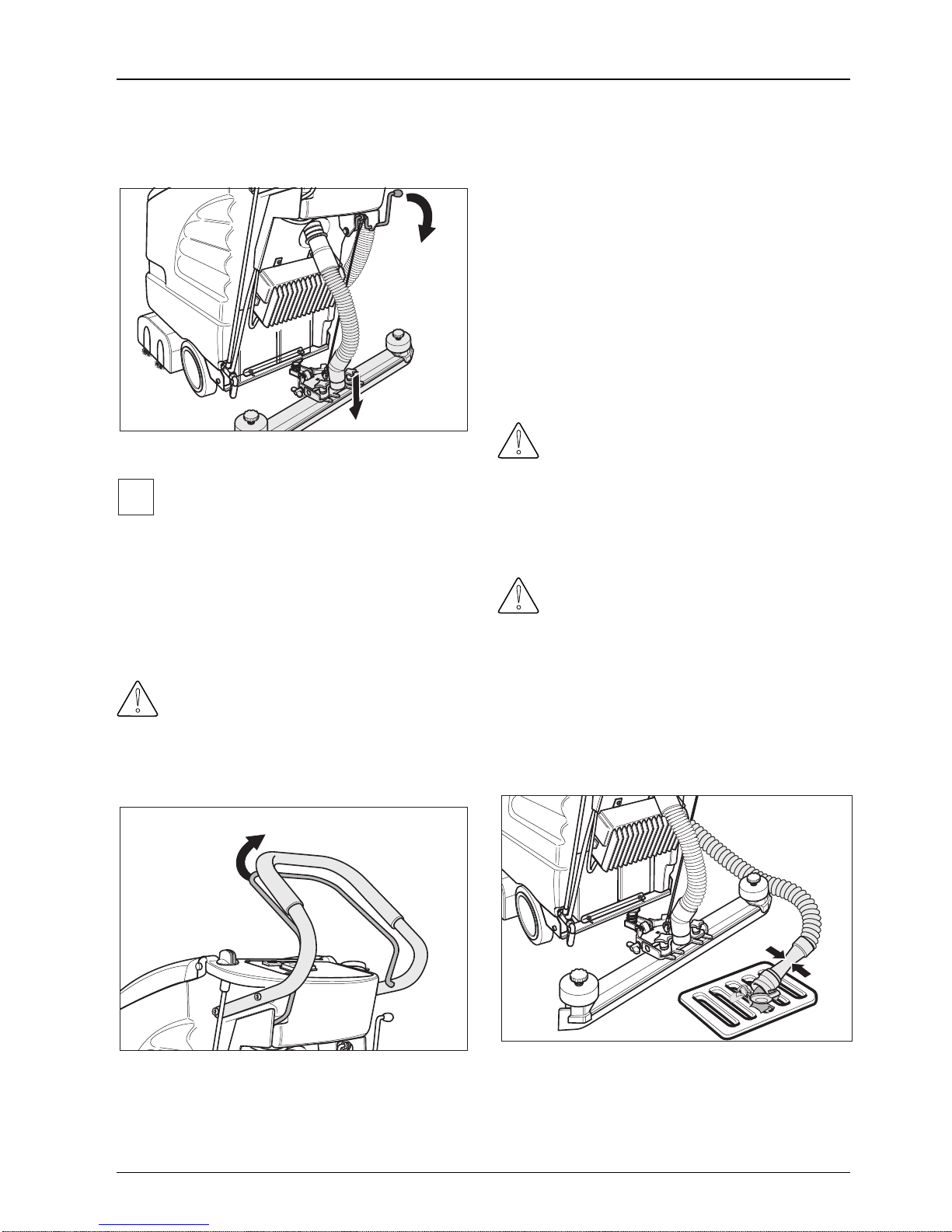

Saugbalken absenken
nHebel nach unten drücken; der Saugbal-
ken wird abgesenkt.
nSaugturbine am Schalter einschalten.
Hinweis:
Der Saugbalken passt sich auto-
matisch an die Bodenverhältnisse an und
bedarf keiner besonderen Justierung.
ZurVerbesserungdesAbsaugergebnisses
können Schräglage und Neigung des
Saugbalkens eingestellt werden.
Bürstenkopf einschalten
Achtung!
Gerät nicht auf der Stelle betreiben,
um Bodenbeschädigungen zu vermeiden.
nHandhebel betätigen, der Bürstenmotor
läuft an.
Anhalten und abstellen
nRegulierknopf der Wassermenge schlie-
ßen.
nGerät noch 1–2 m vorwärts fahren, um
Restwasser abzusaugen.
nSchalter Bürstbetrieb und Saugturbine
ausschalten.
nSaugbalken anheben.
nSchubbügel nach unten drücken.
Im Reinigungskopf klappt Arretierungs-
hebel nach unten und hält das Gerät in
seiner Ruhestellung.
Achtung!
Nach Beendigung der Arbeit müssen
die Scheibenbürsten bzw. die Bürstenwal-
zengrundsätzlichentlastetwerden(Gefahr
der Deformierung der Bürsten).
Schmutzwasser ablassen
Achtung!
Örtliche Vorschriften zur Abwasser-
behandlung beachten.
nAblassschlauch aus Halterung nehmen
und über einer geeigneten Sammelein-
richtung absenken. Schmutzwasser
durch Öffnen der Dosiereinrichtung ab-
lassen. Anschließend Schmutzwasser-
behälter mit klarem Wasser ausspülen.
i

Betriebsanleitung BR/BD 530/530 XL BAT/Package Deutsch
12
Frischwasser ablassen
nVerschluss des Frischwassertanks mit
geeignetem Werkzeug (z. B. Münze)
öffnen.
Saugbalken einstellen
Schräglage
ZurVerbesserungdesAbsaugergebnisses
aufkeramischenBelägen(Fugen)kannder
Saugbalken um bis zu 5° verdreht werden:
nKreuzgriffe lösen.
nSaugbalken drehen.
nKreuzgriffe festdrehen.
Neigung
Bei ungenügendem Absaugergebnis kann
die Neigung des geraden Saugbalkens
geändert werden.
nFlügelmutter lösen.
nSaugbalken neigen.
nFlügelmutter festdrehen.
Pflege und Wartung
Verletzungsgefahr!
Vor allen Arbeiten am Gerät Schalter
Bürstbetrieb und Saugturbine ausschalten
und Netzstecker des Ladegerätes ziehen.
nSchmutzwasser und restliche Reini-
gungsflüssigkeit ablassen und ent-
sorgen.
Wartungsplan
Nach der Arbeit
Achtung!
Gerät nicht mit Wasser abspritzen
und keine agressiven Reinigungsmittel ver-
wenden.
nSchmutzwasser ablassen.
nSchmutzwasserbehälter mit klarem
Wasser ausspülen.
nGerät außen reinigen.
nFlusensieb prüfen, bei Bedarf reinigen.
nSauglippen abstreifen, auf Verschleiß
prüfen und bei Bedarf austauschen.
nBürsten auf Verschleiß prüfen, bei
Bedarf austauschen.
!

Deutsch Betriebsanleitung BR/BD 530/530 XL BAT/Package
13
Monatlich
nBatteriepole auf Oxidation prüfen, bei
Bedarf abbürsten und mit Polfett einfet-
ten. Auf festen Sitz der Verbindungska-
bel achten.
nBehälterdeckeldichtungen auf Zustand
prüfen, bei Bedarf austauschen.
nBei nicht-wartungsfreien Batterien die
Säuredichte der Zellen überprüfen.
Jährlich
nVorgeschriebene Inspektion durch
Kundendienst durchführen lassen.
Wartungsarbeiten

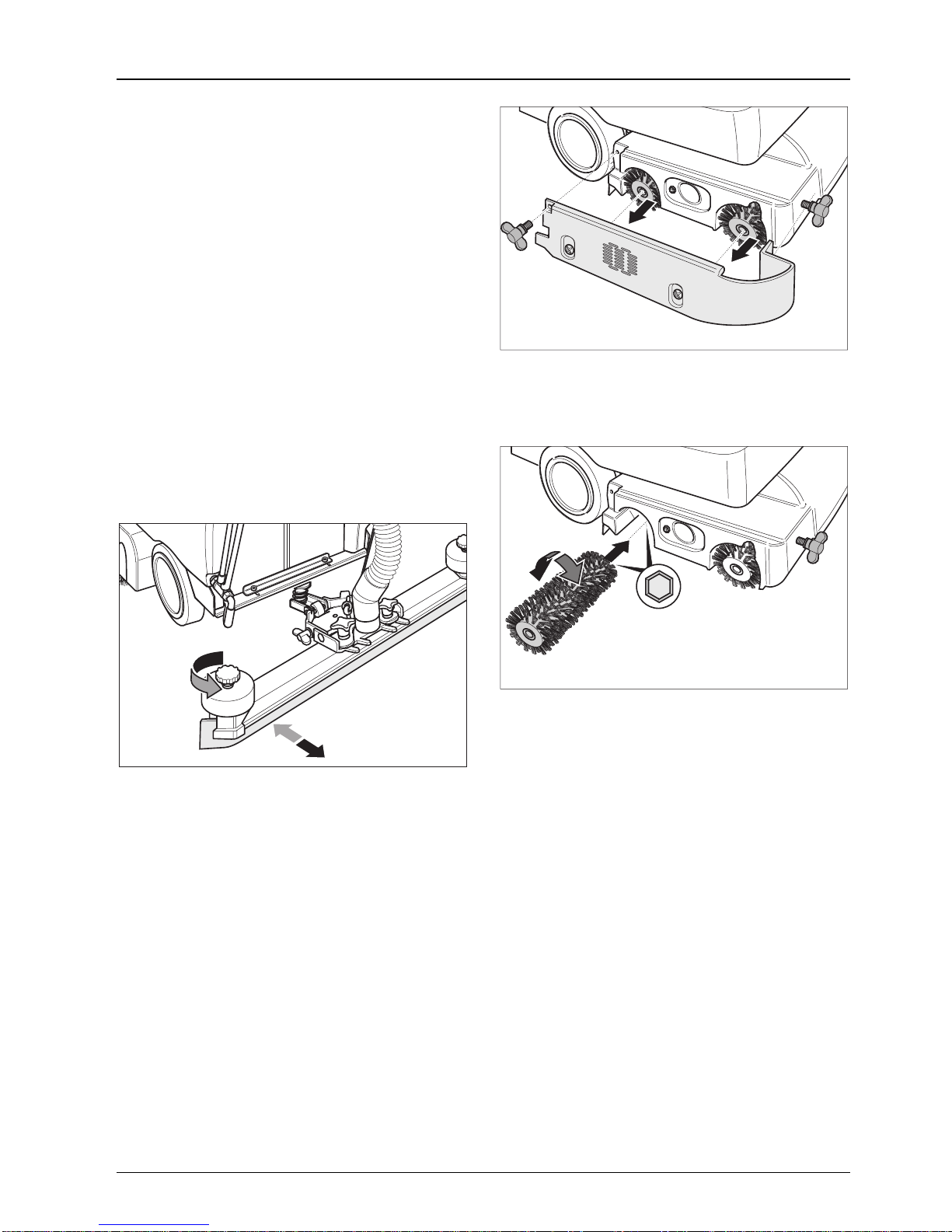

Sauglippen austauschen
nKreuzgriffe herausschrauben.
nKunststoffteile abziehen
nSauglippen abziehen.
nNeue Sauglippen einschieben.
nKunststoffteile aufschieben.
nKreuzgriffe einschrauben und fest-
ziehen.
Bürstenwalzen austauschen
nFlügelmuttern lösen.
nLagerdeckel abnehmen.
nBeide Bürstenwalzen herausnehmen,
neue einsetzen (Sechskant-Aufnahmen
der Bürstenwalzen beachten).
nLagerdeckel aufsetzen.
nFlügelmuttern festdrehen.
Scheibenbürsten austauschen
nVortrieb auf langsame Geschwindigkeit
(–) drehen.
nScheibenbürsten anheben.
nScheibenbürsten um ca. 45° gegen den
Uhrzeigersinn drehen.
nScheibenbürsten nach unten abneh-
men.
nEinsetzen der neuen Scheibenbürsten
in umgekehrter Reihenfolge.
nVortrieb auf gewünschte Geschwindig-
keit (+) drehen.

Betriebsanleitung BR/BD 530/530 XL BAT/Package Deutsch
14
Wartungsvertrag
Für einen zuverlässigen Betrieb des
Gerätes können mit dem zuständigen
Kärcher-Verkaufsbüro Wartungsverträge
abgeschlossen werden.
Frostschutz
Bei Frostgefahr
nFrisch- und Schmutzwassertank ent-
leeren.
nGerät in einem frostgeschützten Raum
abstellen.
Transport
nZum Transport auf einemFahrzeug das
Gerät mit Spanngurten/Seilen gegen
Verrutschen sichern.
nBürsten herausnehmen, um Beschädi-
gungen der Bürsten zu vermeiden.
Ersatzteile
Eine Ersatzteilübersicht finden Sie am Ende
dieser Betriebsanleitung.
Garantie
In jedem Land gelten die von unserer
zuständigen Vertriebsgesellschaft heraus-
gegebenenGarantiebedingungen.Etwaige
Störungen beseitigen wir innerhalb der
Garantiefristkostenlos,soferneinMaterial-
oder Herstellungsfehler die Ursache sein
sollte.
Im Garantiefall wenden Sie sich bitte mit
Kaufbeleg an Ihren Händler oder die näch-
ste autorisierte Kundendienststelle.
EG-Konformitätserklärung
Hiermit erklären wir, dass die nachfolgend bezeichnete
Maschine aufgrund ihrer Konzipierung und Bauart
sowie in der von uns in Verkehr gebrachten
Ausführung den einschlägigen grundlegenden
Sicherheits- und Gesundheitsanforderungen den unten
aufgeführten EG-Richtlinien entspricht.
Bei einer nicht mit uns abgestimmten Änderung der
Maschine verliert diese Erklärung ihre Gültigkeit.
Produkt: Bürstenreinigungsgerät
Typ: 1.127-xxx
Einschlägige EG-Richtlinien:
EG - Maschinenrichtlinie (98/37/EG)
EG - Niederspannungsrichtlinie (73/23/EWG)
geändert durch 93/68/EWG
EG - Richtlinie Elektromagnetische Verträglichkeit
(89/336/EWG) geändert durch 91/263/EWG, 92/31/
EWG, 93/68/EWG
Angewandte harmonisierte Normen:
DIN EN 60 335-1
DIN EN 60 335-2-29 DIN EN 60 335-2-72
DIN EN 55 014-1: 1993 DIN EN 55 014-2: 1997
DIN EN 61 000-3-2: 1995 DIN EN 61 000-3-3: 1995
Angewandte nationale Normen: –
Es ist durch interne Maßnahmen sichergestellt, dass
die Seriengeräte immer den Anforderungen der
aktuellen EG-Richtlinien und den angewandten
Normen entsprechen.
Die Unterzeichnenden handeln im Auftrag und mit
Vollmacht der Geschäftsführung.
Alfred Kärcher GmbH & Co.
Cleaning Systems
D-71349 Winnenden
Alfred Kärcher Kommanditgesellschaft.
Sitz Winnenden;
Registergericht: Waiblingen, HRA 169.
Persönlich haftende Gesellschafterin: Kärcher
Reinigungstechnik GmbH; Sitz Winnenden,
2404 Registergericht Waiblingen, HRB
Geschäftsführer: Dr. Bernhard Graf, Hartmut
Jenner, Herbert Konhäusner, Georg Metz,
Thomas Schöbinger
Dr. B. Graf S. Reiser T. Schöbinger

Deutsch Betriebsanleitung BR/BD 530/530 XL BAT/Package
15
Hilfe bei Störungen
Verletzungsgefahr!
Vor allen Arbeiten am Gerät Schalter
Bürstbetrieb und Saugturbine aus-
schalten und Netzstecker des Lade-
gerätes ziehen.
nSchmutzwasser und restliche Reini-
gungsflüssigkeit ablassen und entsor-
gen.
Bei Störungen, die mit Hilfe dieser Tabelle
nicht behoben werden können, Kunden-
dienst rufen.
!
Störung Behebung
Gerät lässt sich nicht starten. Überlastsicherung eindrücken.
Batterien prüfen, ggf. austauschen.
Ungenügende
Wassermenge. Frischwasserfüllstand prüfen, ggf. Tank auffüllen.
Schläuche auf Verstopfung prüfen, ggf. Verstopfung
beseitigen.
Ungenügende Saugleistung. Behälterdeckeldichtungen reinigen und auf Dichtigkeit
prüfen, ggf. austauschen.
Flusensieb reinigen.
Sauglippen am Saugbalken reinigen, ggf. austauschen.
Saugschlauch auf Verstopfung prüfen, ggf. Verstopfung
beseitigen.
Saugschlauch auf Dichtigkeit prüfen, ggf. austauschen.
Überprüfen, ob Dosierventil am Schmutzwasser-
Ablassschlauch geschlossen ist.
Einstellung des Saugbalkens überprüfen.
Ungenügendes Reinigungs-
ergebnis. Bürsten auf Verschleiß und Eignung prüfen, ggf. austau- schen.
Bürsten drehen nicht. Prüfen,ob Fremdkörper die Bürsten blockiert, ggf.Fremd-
körper entfernen.

Betriebsanleitung BR/BD 530/530 XL BAT/Package Deutsch
16
Zubehör
Entsprechend der jeweiligen Reinigungs-
aufgabe kann das Gerät mit verschiede-
nem Zubehör ausgestattet werden.
Fragen Sie nach unserem Katalog oder
besuchen Sie uns im Internet unter
www.karcher.com.
Bezeichnung Teile-Nr.
BR 530 Teile-Nr. BR 530 XL Beschreibung Stück Gerät
benötigt
Stück
Bürstenwalze, weiß
(Standard) 5.762-169 5.762-208 zur Unterhaltsreinigung auch stärker ver-
schmutzter Böden
12
Bürstenwalze,schwarz
(weich) 5.762-172 5.762-211 zum Polieren und zur Unterhaltsreinigung
empfindlicher Böden
12
Bürstenwalze, rot
(hoch/tief) 5.762-170 5.762-209 zum Schrubben von Strukturböden (Sicher-
heitsfliesen usw.)
12
Bürstenwalze, grau
(hart) 5.762-171 5.762-210 zur Grundreinigung stark verschmutzter
Böden und zur Ent-
schichtung
(z. B. Wachse, Acrylate)
12
Padwalzenwelle 4.762-184 4.762-214 zur Aufnahme von
Walzenpads 12
Walzenpad (weiß) 6.369-388 6.369-388 zum Feinpolieren von
Böden 20 60 (XL: 80)
Walzenpad (rot) 6.369-453 6.369-453 zur Reinigungvon leicht
verschmutzten Böden 20 60 (XL: 80)
Walzenpad (grün) 6.369-452 6.369-452 zur Reinigung von nor-
mal bis stark ver-
schmutzten Böden
20 60
(XL: 80)
Walzenpad (gelb) 6.369-451 6.369-451 zum Polieren von Böden 20 60
(XL: 80)

Deutsch Betriebsanleitung BR/BD 530/530 XL BAT/Package
17
Bezeichnung Teile-Nr.
BD 530 Teile-Nr. BD 530 XL Beschreibung Stück Gerät
benötigt
Stück
Scheibenbürsten,natur
(weich) 6.906-056 6.905-866 zum Polieren von Böden 1 1
Scheibenbürste, weiß 6.906-054 6.905-864 zur Reinigung gering
verschmutzter oder
empfindlicher Böden
11
Scheibenbürste, grau
Grit (hart) 6.906-055 6.905-865 zur Reinigung stark verschmutzter Böden 11
Treibteller 6.906-332 6.906-331 zur Aufnahme von Pads 1 1
Disc-Pad (rot) 6.369-024 6.369-017 zur Reinigung leicht
verschmutzter Böden 51
Disc-Pad (grün) 6.369-023 6.369-016 zur Reinigung normal
verschmutzter Böden 51
Disc-Pad (schwarz) 6.369-022 6.369-015 zur Reinigung stark
verschmutzter Böden 51
Bezeichnung Teile-Nr.
BR/BD
530
Teile-Nr.
BR/BD
530 XL
Beschreibung Stück Gerät benötigt
Stück
Gummilippe, blau 6.273-185 6.273-185 Standard Paar 1 Paar
Gummilippe, braun 6.273-168 6.273-168 ölfest Paar 1 Paar
Saugbalken, gerade 4.777-027 4.777-027 Standard 1 1
Saugbalken, gebogen 4.777-028 4.777-028 Standard 1 1

Betriebsanleitung BR/BD 530/530 XL BAT/Package Deutsch
18
Technische Daten
Einheit BR 530
(BR 530 XL) BD 530 (BD 530 XL)
Leistung
Nennspannung V 24 24
Batteriekapazität Ah (5h) 75 75
Leistungsaufnahme W 1200 (1560) 1200 (1560)
Fahrmotorleistung W
Saugmotorleistung W 500 500
Bürstmotorleistung W 600 600
Saugen
Saugleistung, Luftmenge l/s 30 30
Saugleistung, Unterdruck mbar 140 140
Reinigungsbürste
Arbeitsbreite mm 460 (530) 460 (530)
Durchmesser mm 96 460 (530)
Bürstendrehzahl 1/min 1500 140
Maße und Gewichte
Theoretische Flächenleistung m²/h 1840 (2120) 1840 (2120)
Volumen
Frisch-/Schmutzwassertank l 40/40 40/40
Gesamtgewicht kg 150 (155) 150 (155)
Geräuschemission
Mittlerer Schalldruckpegel
nach EN 60704 dB(A) 70 70
Gerätevibration
Schwingungsgesamtwert
nach ISO 5349 m/s² 0,39 0,39

English Operating Instructions BR/BD 530/530 XL BAT/ Package
19
Safety notes
Before using the unit, please read and
comply with the operating instructions and
the enclosed brochure “Safety instructions
for brush cleaning units and spray
extraction units”, No. 5.956-251.
It is permitted to operate the unit on
surfaces with no more than a 2 % incline.
The unit must not be operated until the
tanks and all covers have been closed.
Symbols
The following symbols are used in these
operating instructions:
Danger!
Indicates imminent danger.
Non-compliance with this warning may
result in death or serious injury.
Caution!
Indicates a potentially dangerous
situation.Non-compliancewiththiswarning
may result in slight injury or damage to
property.
Information:
Indicates application tips and
important product information.
Function
BR/BD 530 BAT package or
BR/BD 530 XL-BAT is used for wet-
cleaning of level floors. It can easily be
adapted to the particular cleaning task by
adjustment of the water flow rate and the
dirty water pick-up.
An operating width of up to 460 mm or
530 mm(XL-model)andan40 lfresh-water
tank and dirty-water tank enable effective
cleaning over a prolonged period.
Thebatteriescanbechargedwitha battery
charger connected to a mains socket.
A battery charger is already installed in the
BR/BD 530 BAT Package and
BR/BD 530 XL BAT Package
Appropriate use
Use this unit exclusively in accordance with
the information in these operating
instructions.
– The unit may be used for cleaning non-
moisture-sensitive smooth floors only.
– The unit is not suitable for cleaning
frozen floors (e.g. in cold-storage
depots).
– The unit may be fitted with original
accessories and spare parts only.
Protection of the
environment, disposal
Do not simply throw packaging into the
household rubbish.
Take the packaging components to the
appropriate collection points for recycling.
!
i

Operating Instructions BR/BD 530 XL BAT/ Package English
20
Operating and function controls
1 Push handle
2 Trigger lever for brush mode
3 Control console
4 Electronics module and fuses
(unter the control console)
5 Lever for raising/lowering the suction
bar
6 Drainage hose for dirty water
7 Suction hose
8 Battery charger (package model)
9 Battery (package model)
10 Star knobs for replacing the squeegee
blades
11 Suction-bar suspension device
12 Wing nut for inclining the suction bar
13 Star knob for attachment and angular
positioning of the suction bar
14 Suction hose–suction motor connection
15 Suction bar**
16 Rating plate
17 Roller brushes (BR model)
Disc brushes (BD model)*
18 Cleaning head
19 Cover
20 Screw for locking the container;
in the container: batteries*
Under the cover:
21 Fresh-water filler inlet
22 Fluff strainer
23 Dirty-water tank
* not illustrated
** not supplied with the appliance
