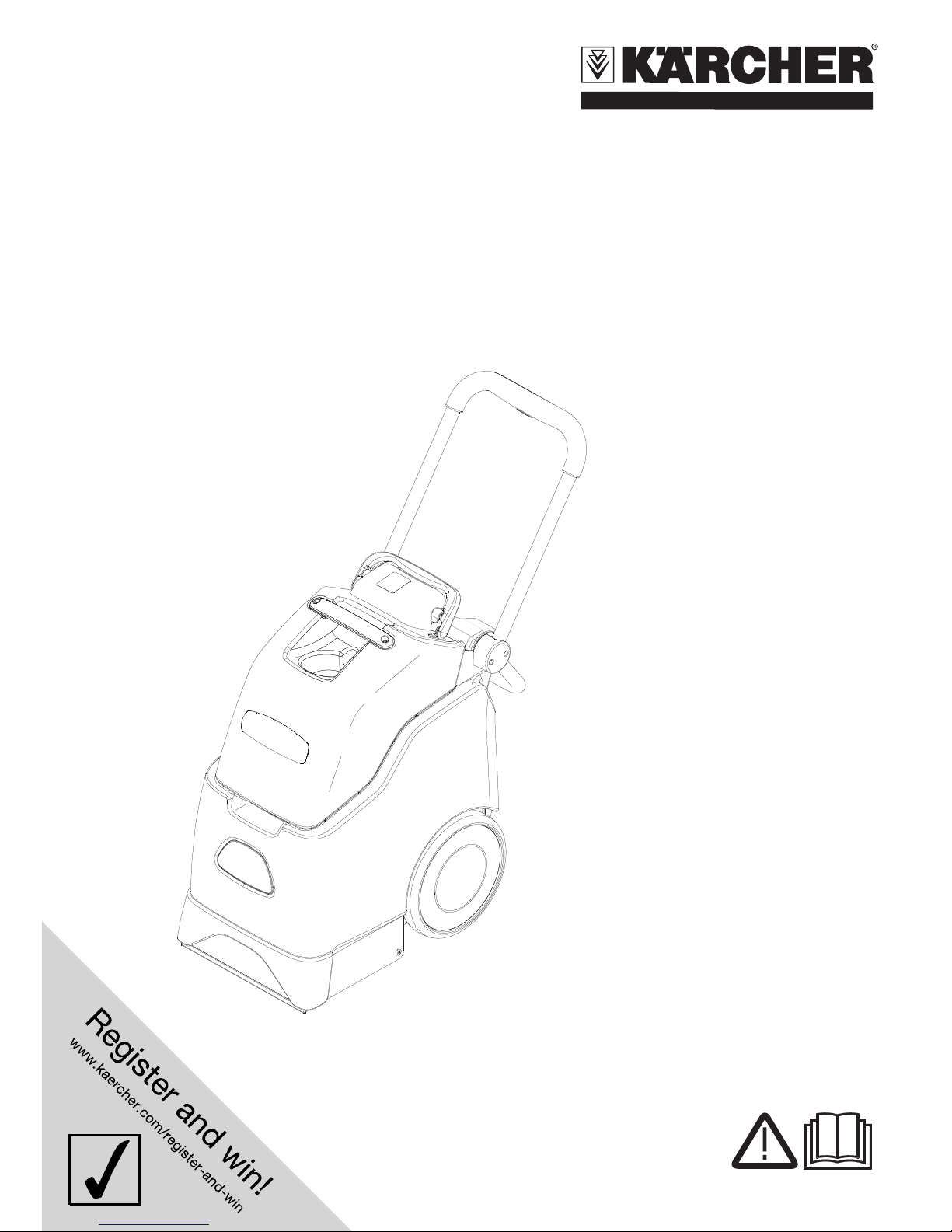

Kärcher BRC 30/15 C *JP User manual

BRC 30/15 C
59657420 08/15
English 3
Français 13
Español 25

2

– 1
몇WARNING
To reduce the risk of fire, electric
shock, or injury:
–DO NOT LEAVE appliance unat-
tended when plugged in. Unplug
from outlet when not in use and be-
fore servicing.
몇WARNING
–TO REDUCE THE RISK OF ELEC-
TRIC SHOCK-USE INDOORS
ONLY
–Do not allow to be used as a toy.
Close attention is necessary when
used by or near children.
–Use only as described in this manu-
al. Use only manufacturer’s recom-
mended attachments.
–Do not use with damaged cord or
plug. If the unit is not working as it
should, has been dropped, dam-
aged, left outdoors, or dropped into
water, return it to a service center.
–Do not pull or carry by the cord, do
not use cord as a handle, do not
close a door on the cord, or pull
cord around sharp edges or cor-
ners. Do not run appliance over
cord. Keep cord away from heated
surfaces.
–Do not unplug by pulling on cord. To
unplug, grasp the plug, not the cord.
–Do not handle plug or appliance
with wet hands.
–Do not put any object into openings.
Do not use with any openings
blocked; keep free of dust, lint, hair
and anything that may reduce air
flow.
–Keep hair, loose clothing, fingers
and all parts of body away from
openings and moving parts.
–Turn off all controls before unplug-
ging.
–Use extra care when cleaning on
stairs.
–Do not use to pick up flammable or
combustible liquids, such as gaso-
line, or use in areas where they may
be present.
–Connect to a properly grounded
outlet only. See Grounding Instruc-
tions.
–Always disconnect cord from elec-
trical outlet before servicing appli-
ance.
–Never sweep off explosive liquids,
combustible gases or undiluted ac-
ids and solvents. This includes pet-
rol, paint thinner or heating oil which
can generate explosive fumes or
mixtures upon contact with the air.
Acetone, undiluted acids and sol-
vents must also be avoided as they
can harm the materials on the ma-
chine.
–Do not vacuum up burning or
smouldering objects!
This product must be grounded. If it
should malfunction or breakdown,
grounding provides a path of least re-
sistance for electric current to reduce
the risk of electric shock. This product
is equipped with a cord having an
equipment-grounding conductor and a
grounding plug. The plug must be
plugged into an appropriate outlet that
is properly installed and grounded in
accordance with all local codes and or-
dinances.
IMPORTANT SAFETY
INSTRUCTIONS
GROUNDING INSTRUCTIONS
3EN

– 2
DANGER
Improper connection of the equipment-
grounding conductor can result in a
risk of electrocution. Check with a qual-
ified electrician or service personnel if
you are in doubt as to whether the out-
let is properly grounded. Do not modify
the plug provided with the product - if it
will not fit the outlet, have a proper out-
let installed by a qualified electrician.
Do not use any type of adapter with this
product.
This appliance is for use on a nominal
120-volt circuit and has a grounding at-
tachment plug that looks like the plug
illustrated in sketchpicture A. Make
sure that the appliance is connected to
an outlet having the same configura-
tion as the plug. No adaptor should be
used with this appliance.
CONNECT TO A PROPERLY
GROUNDED OUTLET ONLY
1 Grounded outlet
2 Grounded outlet box
3 Grounded pin
The owner and/or user must have an
understanding of the manufacturer’s
operating instructions and warnings
before using this pressure washer.
Warning information should be empha-
sized and understood.
If the operator is not fluent in English,
the manufacturer’s instructions and
warnings shall be read to and dis-
cussed with the operator in the opera-
tor’s native language by the purchaser/
owner, making sure that the operator
comprehends its contents.
Owner and/or user must study and
maintain for future reference the man-
ufacturers’ instructions.
Before starting to operate the unit be in
operating position.
Do not start or operate the unit, any of
its functions or attachments, from any
place other than from the designated
operators position.
Before leaving the operator’s position:
A bring the unit to a complete stop;
B if the unit must be on an incline,
block the wheels.
Maintain a safe distance from the edge
of ramps, platforms, and other similar
working surfaces.
Do not add to, or modify the unit.
Do not block access to fire aisles, stair-
ways or fire equipment.
Yield the right of way to pedestrians
and emergency vehicles such as am-
bulances and fire trucks.
Cross railroad tracks at an angle wher-
ever possible. Do not park closer than
OPERATING SAFETY RULES
AND PRACTICES
Owner/User Responsibility
General
Travelling
4 EN

– 3
6 ft (1800 mm) to the nearest rail of a
railroad track.
Keep a clear view of the path of travel
and observe for other traffic, person-
nel, and safe clearances.
Under all travel conditions, operate the
unit at a speed that will permit it to be
brought to a stop in a safe manner.
Do not indulge in stunt driving or horse-
play.
Slow down for wet and slippery floors.
Before driving over a dockboard or
bridge plate, be sure that it is properly
secured. Drive carefully and slowly
across the dockboard or bridge plate,
and never exceed its rated capacity.
When negotiating turns, reduce speed
to a safe level consistent with the oper-
ating environment. Make the turns
smoothly.
If the unit is found to be in need of re-
pair or in any way unsafe, or contrib-
utes to an unsafe condition, the matter
shall be reported immediately to the
user’s designated authority, and the
unit shall not be operated until it has
been restored to safe operating condi-
tion.
If during operation the unit becomes
unsafe in any way, the matter shall be
reported immediately to the user’s des-
ignated authority, and the unit shall not
be operated until it has been restored
to safe operating condition.
Do not make repairs or adjustments
unless specifically authorized to do so.
Operation of the unit may be hazard-
ous if maintenance is neglected or re-
pairs, rebuilds, or adjustments are not
performed in accordance with the man-
ufacturer’s design criteria. Therefore,
maintenance facilities (on or off prem-
ises), trained personnel, and detailed
procedures shall be provided.
Maintenance and inspection of the unit
shall be performed in conformance
with the following practices:
A a schedules planned maintenance,
lubrication, and inspection system
shall be followed; consult the man-
ufacturer’s recommendations.
B Only trained and authorized per-
sons shall be permitted to operate a
powered floor scrubber. Operators
of powered floor scrubbers shall be
qualified as to visual, auditory, phi-
sical, and mental ability to operate
the eqipment safely.
Avoid fire hazards and have fire pro-
tection equipment present in the work
area. Do not use open pans of fuel or
flammable cleaning fluids for cleaning
parts.
Any unit not in safe operating condition
shall be removed from service.
Repairs shall not be made in Class I,
Class II, and Class III locations.
Fire Prevention.The unit shall be kept
in a clean condition and reasonably
free of lint, excess oil, and grease.
Noncombustible agents are preferred
for cleaning the unit. Flammable liquids
[those having flash points at or above
100°F (37,8°C)] are not allowed. Pre-
cautions regarding toxicity, ventilation,
and fire hazard shall be appropriate for
the agent or solvent used.
Nameplate Visibility. The unit type
designations as shown on the name-
plate and the type markers shall not be
covered over with paint so that their
identification information is obscured.
Operator care of the unit
MAINTENANCE AND
REBUILD PRACTICES
FIRE SAFETY STANDARD
5EN

– 4
Please read and comply with
these original instructions
prior to the initial operation of your ap-
pliance and store them for later use or
subsequent owners.
The packaging material can be
recycled. Please do not place the
packaging into the ordinary refuse for
disposal, but arrange for the proper re-
cycling.
Old appliances contain valuable
materials that can be recycled.
Please arrange for the proper re-
cycling of old appliances. Please dis-
pose your old appliances using appro-
priate collection systems.
Notes about the ingredients
(REACH)
You will find current information about
the ingredients at:
www.kaercher.com/REACH
Before initial start-up it is definitely nec-
essary to read the safety information
no. 5.956-251.0!
DANGER
Immediate danger that can cause se-
vere injury or even death.
몇WARNING
Possible hazardous situation that
could lead to severe injury or even
death.
몇CAUTION
Possible hazardous situation that
could lead to mild injury to persons or
damage to property.
This appliance is intended for commer-
cial use as a wet cleaning appliance for
carpets as depicted in these operating
instructions as well as in the descrip-
tions and safety notes in the enclosed
brochure "Safety indications for brush
cleaning appliances and spray extrac-
tion appliances".
The applicance sprays cleaning solu-
tion from the fresh water tank onto the
carpet to be cleaned, works the deter-
gent into the carpet with a brush roller
and vacuums the dirt and used deter-
gent into the waste water reservoir.
If required, an accessorz (such as a
hand nozzle) can be attached..
Contents
Safety instructions . . . . . . . EN 4
Proper use . . . . . . . . . . . . . EN 4
Function . . . . . . . . . . . . . . . EN 4
Control elements . . . . . . . . EN 5
Start up. . . . . . . . . . . . . . . . EN 5
Operation . . . . . . . . . . . . . . EN 6
Shutting down . . . . . . . . . . EN 7
Transport . . . . . . . . . . . . . . EN 7
Storage. . . . . . . . . . . . . . . . EN 7
Care and maintenance. . . . EN 7
Troubleshooting . . . . . . . . . EN 9
Technical specifications . . . EN 10
Spare parts. . . . . . . . . . . . . EN 10
Warranty. . . . . . . . . . . . . . . EN 10
Environmental protection
Safety instructions
Symbols in the operating
instructions
Proper use
Function
6 EN

– 5
1 Push handle
2 Key detergent solution
3 Dome
4 waste water tank
5 Dome lock.
6 Fresh water tank
7 Vacuum bar
8 Cleaning head
9 Lock of pushing handle
10 Cleaning head screw
11 Detergent hose coupling
12 Drainage hose for fresh water
13 Suction hose
14 Operating field
1 Fuse for brush drive
2 Fuse for suction turbine
3 Power switch
A Normal operation
B OFF - Appliance is switched off.
C Operation with hand nozzle
Swivel the domelock to the front.
Lift up the waste water tank and put
it aside.
Fill the fresh water tank with hot wa-
ter (max. 60°C, capacity 15 liters).
Pour in detergent.
If you require further information
please request the product information
sheet and the DIN safety data sheet for
the respective cleaning agent.
몇WARNING
Health risk, risk of damage. Observe
all indications on the detergent used.
For considerate treatment of the envi-
ronment use detergent economically.
Insert the waste water tank back
onto the appliance.
Replace the lid of the waste water
tank and align it.
Swivel the dome lock to the rear.
Control elements Operating field
Start up
Carpet cleaning RM 764 liquid
Defoaming RM 761
7EN

– 6
Vacuum loose dirt with a vacuum
cleaner prior to cleaning.
Swivel the pushing handle lock to
the outside, set the desired pushing
handle height and close the lock.
Insert the mains plug into the sock-
et.
몇CAUTION
Risk of damage. Check the object to be
cleaned prior to using the appliance in
an inconspicuous place for colour fast-
ness and water resistance.
DANGER
Risk of electric shock.
Do not let the mains cable come in con-
tact with the rotating brushes or rotat-
ing pads.
Set the appliance switch to normal
operation - start the suction turbine
and the brush drive.
Use the detergent solution key on
the push bow to spray on detergent
solution.
Run across the surface to be
cleaned in overlapping paths. Pull
the appliance backwards during
this procedure (do not push).
If the waste water tank is filled to 3/
4 of its capacity, switch the appli-
ance switch to "OFF".
Swivel the domelock to the front.
Lift the waste water tank off the ap-
pliance and empty it.
몇WARNING
Please observe the local provisions re-
garding the wastewater treatment.
Note:
If the waste water tank is full, dirty wa-
ter will flow back onto the carpet, as
soon as the appliance is switched off.
Only use accessories and spare parts
which have been approved by the
manufacturer. The exclusive use of
original accessories and original spare
parts ensures that the appliance can
be operated safely and trouble free.
Connect the provided adapter to
the detergent hose of the accessory
tools.
Pull the suction hose out of the
dome.
Insert the suction hose of the ac-
cessory tool into the dome instead
of the suction hose.
Connect the coupling of the deter-
gent hose on the appliance to the
detergent hose of the accessory
tool.
Set the appliance switch to opera-
tion with manual nozzle - the suc-
tion turbine will start.
Use the lever on the accessory tool
to spray on detergent solution.
Note:
When unplugging the accessory tools,
the adapter must be removed from the
appliance, so that the water output on
the appliance is closed.
Recommendation: Leave the adapter
on the hose of the accessory tool.
Operation
Emptying the waste Water tank
Operation with accessory tools
8 EN

– 7
–Highly soiled spots should be pre-
soaked and the detergent solution
should soak 5 to 10 minutes.
–Always work from the light to the
shade (from the window to the
door).
–Always work from the cleaned to
the uncleaned surface.
–The more sensitive the surface (ori-
ental rugs, berbers, upholstery ma-
terial) the lower the cleaning solu-
tion concentration should be.
–Rugs with jute backing can shrink if
too much water is used and can
bleed colours.
–Brush high-fiber rugs in the direc-
tion of the weave after cleaning (us-
ing a fiber brush or a scrubber).
–Do not step on cleaned surfaces
until they have dried and do not
place furniture on them to avoid
pressure spots or rust stains.
–When cleaning previously sham-
pooed carpets, foam will be gener-
ated in the dirt water reservoir. In
such a case add Foam ex RM 761
to the dirt water reservoir.
Set the appliance switch to "OFF".
Empty the dirt water reservoir.
Pull the drain hose for the fresh wa-
ter off the hose nipple an drain the
detergent solution.
Fill the fresh water tank with approx.
2 liters of hot water (max. 60°C) and
flush the spray system by pressing
the detergent solution key.
Disconnect the mains plug from the
socket.
Pull the drain hose for the fresh wa-
ter off the hose nipple an drain the
detergent solution.
Clean the sieves on the fresh water
tank and inside the dome.
Rinse the waste water tank with
clear water.
Tilt the appliance backwards and
clean the cleaning head and the
vacuum bar..
In case of danger of frost:
Empty the fresh and dirt water res-
ervoirs.
Store the appliance in a frost-pro-
tected room.
몇CAUTION
Risk of injury and damage! Observe
the weight of the appliance when you
transport it.
Use the pushing handle to push the
appliance.
When transporting in vehicles, se-
cure the appliance according to the
guidelines from slipping and tipping
over.
몇CAUTION
Risk of injury and damage! Note the
weight of the appliance in case of stor-
age.
This appliance must only be stored in
interior rooms.
DANGER
Danger of injury by electric shock.
First pull out the plug from the mains
before carrying out any tasks on the
machine.
Cleaning tips
Shutting down
Cleaning the device
Frost protection
Transport
Storage
Care and maintenance
9EN

– 8
Check high power cable, extension
cables and hoses for damage every
time before use.
Check spray pattern of the nozzle.
몇CAUTION
Risk of damage. Never use a wire or a
needle to clear plugged nozzles, but
rinse them with hot water (see "Trou-
bleshooting").
Check hoses and seals to see if
there are damages. Have defective
parts replaced by Customer Ser-
vice.
Check the brushes for wear, re-
place if required.
The brushes are considered worn,
if the bristles have the same length
as the yellow indicator bristles.
Empty the fresh water tank and
waste water tank.
Tilt the appliance backward and
store it on the pushing handle.
Unscrew and remove the left and
right screws on the cleaning head.
Remove the cleaning head.
1 Nozzle
2 Fastening clip
3 Hose clip
Pull the fastener clip off to the side.
Pull the nozzle backwards out of the
support plate.
Open the hose clip and pull the noz-
zle off the hose.
Insert the new nozzle into the hose.
Assemble it back in the reverse se-
quence.
Note:
When inserting the nozzle into the sup-
port plate, watch for the correct aligne-
ment of the nozzle.
Empty the fresh water tank and
waste water tank.
Tilt the appliance backward and
store it on the pushing handle.
Unscrew and remove the left and
right screws on the cleaning head.
Remove the cleaning head.
Maintenance intervals
Daily before use
Every 25 operating hours
Maintenance Works
Replace the nozzle
Exchanging the brush
1
2
3
10 EN

– 9
1 Brush roller
2 Brush storage screws
3 Toothed belt cover
4 Motor attachment nuts
Loosen the screw on the toothed
belt cover screw and remove the
cover.
Unscrew the nuts on the motor at-
tachment and slide the motor to the
brush.
Remove the toothed belt.
Loosen the threaded pin of the
toothed gear pulley on the brush
and remove the toothed gear belt.
Unscrew the screws of the brush
bearings and pull the bearings from
the brush shaft.
Lift the drive end of the brush roller
out of the housing and pull the op-
posite side out of the bearing.
Install the new brush in reverse or-
der.
DANGER
Danger of injury by electric shock.
First pull out the plug from the mains
before carrying out any tasks on the
machine.
Get the electrical components checked
and repaired only by authorised cus-
tomer service persons.
Contact an authorised customer ser-
vice person in case of problems not
mentioned in this chapter or if you are
in doubt or when you have been explic-
itly asked to do so.
Plug in the mains plug.
Check facility fuse.
Reset the suction turbine fuse on
the control panel.
Clean the vacuum bar.
Check, clean or replace the seal on
the dome.
Empty the waste water tank.
Insert the suction hose properly on
the dome.
Check the suction hose for damag-
es.
Set the appliance switch to normal
operation.
Fill the fresh water tank with hot wa-
ter (max. 60°C) and rinse the noz-
zle. Replace the nozzle as applica-
ble (see "Maintenance task/replace
nozzle").
Fill up fresh water reservoir.
Clean the sieve in the fresh water
reservoir.
Set the appliance switch to normal
operation.
Reset the brush drive fuse on the
control panel.
Check the drive belt, replace if re-
quired.
Troubleshooting
1
22
3
4
Appliance is not working
Suction turbine does not run
Insufficient vacuum
performance
No water exiting from nozzle
Brush does not turn
11EN

– 10
Replace the worn nozzle with a new
one (see "Maintenance task/re-
place nozzle").
–Only use accessories and spare
parts which have been approved by
the manufacturer. The exclusive
use of original accessories and
original spare parts ensures that
the appliance can be operated
safely and trouble free.
–At the end of the operating instruc-
tions you will find a selected list of
spare parts that are often required.
–For additional information about
spare parts, please go to the Ser-
vice section at www.kaercher.com.
The warranty terms published by the
relevant sales company are applicable
in each country. We will repair potential
failures of your appliance within the
warranty period free of charge, provid-
ed that such failure is caused by faulty
material or defects in manufacturing. In
the event of a warranty claim please
contact your dealer or the nearest au-
thorized Customer Service centre.
Please submit the proof of purchase.
Carpet gets too wet
Technical specifications
Power
Nominal voltage V/A/
Hz
115/
15/~60
Type of protection IPX4
Average power
consumption
W 1245
Suction engine out-
put
W 1119
Brush engine out-
put
W 145
Cleaning brushes
Working width in
(mm)
10.2
(260)
Brush diameter in
(mm)
2.6
(65)
Brush speed 1/min 1160
Detergent pump
pressure
PSI
(MPa)
26.1
(0.18)
Detergent pump
flow rate
GPM
(l/min)
0.4
(1.5)
Max. water temper-
ature
°F 60
Vacuuming
Cleaning power, air
quantity
gpm
(l/s)
12.5
(47.2)
Cleaning power,
negative pressure
psi
(kPa)
4.3
(29.9)
Dimensions and weights
Theoretical surface
cleaning perfor-
mance
ft2/h
(m2/h)
1076
(100)
Fresh/waste water
tank volume
gal (l) 4/4.5
(15/17)
Length in
(mm)
36.2
(920)
Width in
(mm)
14.2
(360)
Height in
(mm)
29,5
(750)
Weight (without
tank contents)
lbs
(kg)
79.4
(36)
Noise emission
Sound pressure
level (EN 60704-1)
dB(A) 77
Machine vibrations
Vibration total val-
ue (ISO 5349)
m/s² 1,7
Spare parts
Warranty
12 EN

– 1
몇AVERTISSEMENT
Pour réduire les risques d'incendie, de-
chok électrique ou de blessure:
–NE PAS LAISSER l'appareil sans
surveillance lorsqu'il est branché.
Débrancher l'appareil lorsqu'il n'est
pas utilisé et avant de procéder à
l'entretien.
몇AVERTISSEMENT
–UTILISER L'APPAREIL EXCLUSI-
VEMENT À L'INTÉRIEUR POUR
RÉDUIRE LES RISQUES D'ÉLEC-
TROCUTION
–Ne pas permettre une utilisation
comme jouet. Ne jamais le laisser
sans surveillance attentive lorsqu'il
est utilisé par ou à proximité d'en-
fants.
–Respecter imperativement les
consignes d'utilisation de ce ma-
nuel. Utiliser uniquement les acces-
soires recommandés par le fabri-
cant.
–Ne pas mettre l'appareil en service
en cas d'endommagement du cor-
don ou de la prise. Si l'appareil ne
fonctionne pas correctement, s'il
est tombé, s’il a été endommagé,
s’il est resté à l’extérieur ou est tom-
bé dans l’eau, le retourner à un
centre de service.
–Ne pas tirer ou transporter l’appa-
reil par le cordon électrique ou se
servir de ce dernier comme d’une
poignée. Veiller à ne pas coincer le
cordon dans une porte et éviter de
le tirer sur des bords ou des coins
tranchants. Ne pas laisser l'appareil
rouler sur le cordon. Tenir le cordon
à l'écart des surfaces chaudes.
–Ne pas tirer sur le cordon électrique
pour débrancher l'appareil. Tirer au
niveau de la fiche pour déconnecter
l'appareil du secteur.
–Ne pas manipuler l’appareil ou la
fiche électrique avec les mains
mouillées.
–Ne rien introduire dans les orifices.
Ne pas utiliser l’appareil si l’un des
orifices est obstrué. Protéger les
orifices de la poussière, des pe-
luches, des cheveux et autres ma-
tières susceptibles de réduire le dé-
bit d'air.
–Veiller à ne pas approcher les che-
veux, vêtements larges, doigts ou
toute autre partie du corps des ori-
fices et composants mobiles de
l’appareil.
–Désactiver toutes les commandes
avant de débrancher l'appareil.
–Faire particulierement attention lors
du nettoyage d'escaliers.
–Ne pas aspirer de liquides inflam-
mables ou combustibles, tels que
de l’essence avec l'appareil. Ne pas
utiliser ce dernier dans des zones
susceptibles de contenir de tels
produits.
–Brancher uniquement sur une prise
correctement reliée à la terre. Voir
les instructions de mise à terre.
–Toujours déconnecter l'appareil du
secteur, avant de procéder à de
quelconques opérations d'entre-
tien.
–Ne jamais balayer de liquides ex-
plosifs, de gaz inflammables, ni
d'acides ou de solvants non dilués !
Il s'agit notamment de substances
telles que l'essence, les diluants
pour peintures, ou le fuel, qui, en
CONSIGNES DE SÉCURITÉ
IMPORTANTES
13FR

– 2
tourbillonnant avec l'air, risque-
raient de produire des vapeurs ou
des mélanges, ou de substances
telles que l'acétone, les acides ou
les solvants non dilués, qui pour-
raient altérer les matériaux consti-
tutifs de l'appareil.
–Ne pas aspirer d'objets enflammés
ou incandescents !
Ce produit doit-être mis à la terre. En
cas de mauvais fonctionnement ou de
panne, la mise à la terre établit un che-
min de moindre résistance pour le cou-
rant électrique afin de réduire le risque
de décharge électrique. Ce produit est
équipé d'un cordon doté d'un conduc-
teur de mise à la terre de l'équipement
et d'une prise de mise à la terre. La
prise doit être branchée dans une prise
appropriée qui est correctement instal-
lée et mise à la terre en conformité
avec les codes et ordonnances locaux.
DANGER
Un conducteur de mise à la terre
d'équipement incorrectement branché
peut entraîner un risque d'électrocu-
tion. Vérifier avec un électricien ou un
technicien d'entretien qualifié en cas
de doute sur la mise à terre correcte de
la prise. Ne pas modifier la fiche four-
nie avec le produit - si elle ne peut pas
être branchée, faire installer une prise
appropriée par un électricien qualifié.
N'utiliser aucun type d'adaptateur avec
ce produit.
Cet appareil a été conçu pour fonction-
ner à une tension nominale de 120
volts ; sa fiche de mise à la terre est si-
milaire à celle illustrée à la figure A.
S’assurer que la prise de courant utili-
sée est compatible avec la fiche sec-
teur. Ne pas utiliser d'adaptateur pour
brancher cet appareil.
BRANCHER UNIQUEMENT SUR
UNE PRISE CORRECTEMENT RE-
LIEE A LA TERRE
1 Prise reliée à la terre
2 Socle de prise de courant
3 Fiche de mise à terre
Avant d'utiliser ce nettoyeur pression,
le propriétaire et/ou l'utilisateur doit im-
pérativement avoir pris connaissance
des consignes d'utilisation et mises en
garde du fabricant.
Il est nécessaire d'insister sur les aver-
tissements et de les comprendre.
Si l'utilisateur ne parle pas couram-
ment l'anglais, l'acheteur/le proprié-
taire doit lire les consignes et mises en
garde du fabricant avec l'utilisateur
dans la langue maternelle de ce der-
nier et s'assurer qu'il en comprend bien
le contenu.
Le propriétaire et/ou l'utilisateur doit se
familiariser avec les consignes du fa-
bricant et les conserver afin de pouvoir
s'y référer ultérieurement.
Instructions de mise à terre
REGLES DE SECURITE ET
PRATIQUES RELATIVES A
L'UTILISATION
Responsabilité du propriétaire/de
l'utilisateur
14 FR

– 3
Avant de commencer à faire fonction-
ner l'unité, soyez dans une position
d'opération.
Ne pas démarrer ou utiliser l'appareil,
ni aucune de ses fonctions ou acces-
soires, à partir d'un autre endroit que
celui réservé à l'utilisateur.
Avant de quitter le poste de
l'utilisateur :
A arrêter l'appareil ;
B si l'appareil doit stationner sur une
pente, caler les roues.
Conserver une distance de sécurité
avec les bords des rampes, des plates-
formes et de toutes les autres surfaces
de travail du même type.
Ne pas ajouter d''accessoires à l'appa-
reil ni le modifier de quelque manière
que ce soit.
Ne pas stationner à un endroit où l'ap-
pareil risque d'entraver les issues de
secours, les cages d'escaliers ou les
équipements de lutte contre l’incendie.
Céder la priorité aux piétons ainsi
qu'aux véhicules d'urgence comme les
ambulances et les camions de pom-
piers.
Traverser les voies ferrées à angle
droit lorsque c'est possible. Ne pas ga-
rer l'appareil à moins de 1,8 m de la
voie ferrée ou du rail le plus proche.
Veiller à conserver une vue bien déga-
gée du trajet à emprunter et être atten-
tif à la circulation des autres véhicules,
aux déplacements des membres du
personnel, ainsi qu'aux espaces de dé-
gagement.
Quelles que soient les conditions de
circulation, conserver une vitesse per-
mettant d'arrêter l'appareil en toute sé-
curité.
Ne jamais adopter de conduite dange-
reuse (cascades, acrobaties etc.)
Ralentir sur les sols mouillés et glis-
sants.
Avant de déplacer l'appareil sur un
pont de chargement ou un pont de lai-
son, s'assurer que celui-ci est correcte-
ment sécurisé. Avancer prudemment
et lentement sur le pont de chargement
ou pont de liaison. Ne jamais dépasser
la charge maximale autorisée.
Dans les virages, ralentir et adopter
une vitesse de sécurité adaptée à l'en-
vironnement d'utilisation. Les virages
doivent être abordés sans à-coups.
Si le véhicule a besoin d'être réparé ou
présente un risque quelconque, l'utili-
sateur doit le signaler immédiatement
à son responsable et ne pas utiliser
l'appareil avant résolution du pro-
blème.
Si, en cours d'utilisation, le véhicule
s'avère dangereux de quelque façon
que ce soit, signaler immédiatement le
problème au responsable concerné et
cesser l'utilisation de l'appareil avant
résolution du problème.
Ne pas effectuer de réparations ou ré-
glages à moins d'y être expressément
autorisé.
L'utilisation de l'appareil peut devenir
dangereuse si l'entretien est négligé
ou si la remise en état ou les réglages
nécessaires ne sont pas effectués en
conformité avec les recommandations
du fabricant. Par conséquent, il est né-
cessaire de prévoir des ateliers de
maintenance, à l'intérieur ou l'extérieur
des bâtiments, avec du personnel dû-
Généralités
Conduite
Entretien de l'appareil par
l'utilisateur
PROCEDURES D'ENTRETIEN
ET DE REMISE EN ETAT
15FR

– 4
ment formé, ainsi que d'établir des pro-
cédures détaillées.
La maintenance et l'inspection de l'ap-
pareil doivent être effectuées confor-
mément aux procédures suivantes :
A Les intervalles prescrits pour la
maintenance, la lubrification et le
contrôle du système doivent être
respectés; se reporter aux instruc-
tions du fabricant.
B Seules les personnes formées et
habilitées sont autorisées à utiliser
les autolaveuses motorisées. Les
utilisateurs de ces appareils doivent
avoir les aptitudes visuelles et audi-
tives ainsi que les capacités phy-
siques et mentales requises pour
utiliser cet équipement en toute sé-
curité.
Eviter les risques d'incendie et s'assu-
rer que les locaux sont dotés des équi-
pements nécessaires pour la lutte
contre l'incendie. Ne jamais utiliser de
bacs ouverts contenant du carburant
ou des produits de nettoyage inflam-
mables pour nettoyer les composants
de l'autolaveuse motorisée.
Tout appareil dont le fonctionnement
représente un risque doit être mis hors
service.
Les réparations ne doivent pas être ef-
fectuées dans les zones de classe I, II
et III.
Prévention des incendies : L'autola-
veuse motorisée doit être tenue propre
et dans la mesure du possible, proté-
gée des peluches, des déversements
d'huile et de la graisse. L'utilisation de
produits non inflammables est recom-
mandée pour le nettoyage de l'autola-
veuse motorisée. Les liquides inflam-
mables dont le point d'ignition est égal
ou supérieur à 37,8 °C (100 °F) ne
sont pas autorisés. Prendre les me-
sures appropriées concernant la toxici-
té, l'aération, et les risques d'incendie
selon le produit ou solvant utilisé.
Visibilité de la plaque signalétique :
Les données techniques figurant sur la
plaque signalétique de l'appareil ne
doivent pas être recouvertes de pein-
ture et les informations d'identification
doivent rester visibles.
NORMES DE SECURITE
INCENDIE
16 FR

– 5
Lire ce manuel d'utilisation
original avant la première uti-
lisation de votre appareil, le respecter
et le conserver pour une utilisation ul-
térieure ou pour le futur propriétaire.
Les matériaux constitutifs de
l’emballage sont recyclables. Ne
pas jeter les emballages dans les or-
dures ménagères, mais les remettre à
un système de recyclage.
Les appareils usés contiennent
des matériaux précieux recy-
clables lesquels doivent être ap-
portés à un système de recyclage.
Pour cette raison, utilisez des sys-
tèmes de collecte adéquats afin d'éli-
miner les appareils usés.
Instructions relatives aux ingré-
dients (REACH)
Les informations actuelles relatives
aux ingrédients se trouvent sous :
www.kaercher.com/REACH
Avant la première mise en service,
vous devez impérativement avoir lu les
consignes de sécurité N° 5.956-251.0 !
DANGER
Pour un danger immédiat qui peut
avoir pour conséquence la mort ou des
blessures corporelles graves.
몇AVERTISSEMENT
Pour une situation potentiellement
dangereuse qui peut avoir pour consé-
quence des blessures corporelles
graves ou la mort.
몇PRÉCAUTION
Pour une situation potentiellement
dangereuse qui peut avoir pour consé-
quence des blessures légères ou des
dommages matériels.
Cet appareil est destiné à une utilisa-
tion professionnelle comme appareil
de lavage humide pour les moquettes
dans le respect des descriptions et
consignes de sécurité de ces instruc-
tions de service ainsi que de la bro-
chure pour les appareils de nettoyage
à brosse et les aspirateurs eau-pous-
sières.
L'appareil pulvérise une solution de
nettoyage depuis le réservoir d'eau
propre sur le tapis à nettoyer, fait péné-
trer ladite solution avec une brosse ro-
tative et aspire salissures et solution
de nettoyage consommée dans le ré-
servoir d'eau sale.
Si nécessaire, il est possible de raccor-
der un outil accessoire (par ex. buse
manuelle).
Table des matières
Consignes de sécurité . . . . FR 5
Utilisation conforme . . . . . . FR 5
Fonction . . . . . . . . . . . . . . . FR 5
Eléments de commande . . FR 6
Mise en service . . . . . . . . . FR 6
Utilisation . . . . . . . . . . . . . . FR 7
Mise hors service . . . . . . . . FR 8
Transport . . . . . . . . . . . . . . FR 9
Entreposage. . . . . . . . . . . . FR 9
Entretien et maintenance . . FR 9
Service de dépannage . . . . FR 10
Caractéristiques techniques FR 11
Pièces de rechange . . . . . . FR 12
Garantie . . . . . . . . . . . . . . . FR 12
Protection de
l’environnement
Consignes de sécurité
Symboles utilisés dans le mode
d'emploi
Utilisation conforme
Fonction
17FR

– 6
1 Guidon de poussée
2 Touche solution de nettoyage
3 Dôme
4 Réservoir d'eau sale
5 Verrouillage du dôme.
6 Réservoir d'eau propre
7 Barre d'aspiration
8 Tête de nettoyage
9 Blocage guidon de poussée
10 Vis tête de nettoyage
11 Couplage flexible de détergent
12 Flexible de vidange d'eau propre
13 Flexible d’aspiration
14 Zone de commande
1 Fusible de l'entraînement de brosse
2 Fusible de la turbine d'aspiration
3 Interrupteur principal
A Régime normal
B OFF - Appareil est hors circuit
C Fonctionnement avec buse ma-
nuelle
Basculer le verrouillage du dôme
vers l'avant.
Soulever le réservoir d'eau sale et
le basculer sur le côté.
Remplir le réservoir d'eau sale à
l'eau chaude (maximum 60° C) (ca-
pacité 15 litres).
Remplir détergent.
Pour de plus amples informations,
veuillez demander le formulaire d'infor-
mation produit et la fiche technique de
sécurité DIN du détergent concerné.
몇AVERTISSEMENT
Risque sanitaire, risque d'endomma-
gement. Toutes les instructions qui
sont jointes aux détergents utilisés
doivent être respectées.
Eléments de commande Zone de commande
Mise en service
Nettoyage de tapis Remplir avec
du RM 764
fluide
Démoussage RM 761
18 FR

– 7
Respecter l'environnement en utilisant
le détergent avec parcimonie.
Remettre le réservoir d'eau sale sur
l'appareil.
Poser le dôme sur le réservoir
d'eau sale et l'orienter.
Basculer le verrouillage du dôme
vers l'arrière.
Aspirer les salissures non collées
avec un aspirateurs avant de pro-
céder au nettoyage.
Basculer le blocage de guidon de
poussée vers l'extérieur, régler la
hauteur désirée et refermer le blo-
cage.
Brancher la fiche secteur dans une
prise de courant.
몇PRÉCAUTION
Risque d'endommagement. Contrôler
l'objet à nettoyer avant la mise en
oeuvre de l'appareil à un endroit dis-
cret à la résistance de la couleur et la
résistance à l'eau.
DANGER
Risque d'électrocution.
Veiller à ce que le câble secteur n'entre
pas en contact avec la brosse/le pad
en rotation.
Mettre l'interrupteur principal sur
fonctionnement normal - démarrer
la turbine d'aspiration et l'entraîne-
ment de brosse.
Actionner la touche solution de net-
toyage sur l'étrier de poussée pour
vaporiser la solution de nettoyage.
Parcourir la surface à nettoyer en
bandes qui se chevauchent. Tirer
ce faisant l'appareil vers l'arrière
(ne pas pousser).
Si le réservoir d'eau sale est rempli
aux 3/4, mettre l'interrupteur princi-
pal sur "OFF".
Basculer le verrouillage du dôme
vers l'avant.
Soulever le réservoir d'eau sale de
l'appareil et le vider.
몇AVERTISSEMENT
Tenir compte des prescriptions locales
pour le traitement des eaux usées.
Remarque :
Si le réservoir d'eau sale est trop rem-
pli, l'eau sale s'écoule sur le tapis
quand l'appareil est hors service.
Utiliser uniquement des accessoires et
des pièces de rechange autorisés par
le fabricant. Des accessoires et des
pièces de rechange d’origine garan-
tissent un fonctionnement sûr et parfait
de l’appareil.
Connecter l'Adaptateur joint avec le
flexible de nettoyage de l'outil ac-
cessoire.
Retirer le flexible d'aspiration du
dôme.
Enficher le flexible d'aspiration de
l'outil accessoire au lieu du flexible
d'aspiration dans le dôme.
Utilisation
Vidange du réservoir d'eau sale
Fonctionnement avec outils
accessoires
19FR

– 8
Connecter le couplage du flexible
de détergent sur l'appareil avec le
flexible de détergent de l'outil ac-
cessoire.
Mettre l'interrupteur principal sur
fonctionnement avec la buse ma-
nuelle et la turbine d'aspiration dé-
marre.
Actionner le levier sur l'outil acces-
soire pour appliquer la solution de
nettoyage.
Remarque :
Lors du débranchement de l'outil ac-
cessoire, l'adaptateur doit être débran-
ché de l'appareil afin que la sortie
d'eau sur l'appareil puisse être connec-
tée.
Recommandation : laisser l'adaptateur
sur le flexible de l'outil accessoire.
–Vaporiser sur les endroits fortement
salis au préalable et laisser agir la
solution de nettoyage 5 à 10 mi-
nutes.
–Travailler toujours de la lumière
vers l'ombre (de la fenêtre vers la
porte).
–Toujours travailler de la surface
nettoyée vers la surface à nettoyer.
–Plus le revêtement est sensible
(ponts orientaux, berbère, tissu de
rembourrage), plus les concentra-
tions de détergent doivent être
faibles.
–La moquette avec chanvre peut se
rétracter avec le travail humide et
laisser s'écouler de la teinte.
–Brosser les tapis à poils longs dans
le sens du poil après le nettoyage
en état humide (par ex. avec un ba-
lai-brosse ou un balai à tapis).
–Ne parcourir ou disposer des
meubles sur la surface nettoyée
qu'après le séchage pour empê-
cher les points d'appui ou les
tâches de rouille.
–Lors du nettoyage des moquettes
shampouinées au préalable, de la
mousse apparaît dans le réservoir
d'eau sale. Dans ce cas, ajouter de
la mousse ex RM 761 dans le réser-
voir d'eau sale.
Mettre l'interrupteur principal sur
"OFF".
Vidange du réservoir d'eau sale.
Retirer le flexible d'écoulement
d'eau propre du nipple du flexible et
laisser s'écouler la solution de net-
toyage.
Remplir le réservoir d'eau propre
d'env. 2 litres d'eau chaude (max.
60° C) et rincer le système de vapo-
risation en actionnant la touche so-
lution de nettoyage.
Retirer la fiche secteur de la prise
de courant.
Retirer le flexible d'écoulement
d'eau propre du nipple du flexible et
laisser s'écouler la solution de net-
toyage.
Nettoyer les filtres du réservoir
d'eau propre et du dôme.
Rincer le réservoir d'eau sale à
l'eau propre.
Basculer l'appareil vers l'arrière et
nettoyer la tête de nettoyage et les
barres d'aspiration.
En cas de risque de gel :
Vider le réservoir d'eau propre et le
réservoir d'eau sale.
Déposer l'appareil dans une pièce à
l'abri du gel.
Conseils de nettoyage
Mise hors service
Nettoyage de l’appareil
Protection antigel
20 FR
