GAS COOKTOP INSTALLATION INSTRUCTIONS
(For 30" & 36" Models)
INSTALLATION AND SERVICE MUST BE PERFORMED BY A QUALIFIED INSTALLER.
IMPORTANT: SAVE FOR LOCAL ELECTRICAL INSPECTOR'S USE.
READ AND SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.
PNWEGINING 1 the information in this manual is not followed exactly, a fire or explosion may result
causing property damage, personal injury or death.
FOR YOUR SAFETY:
— Do not store or use gasoline or other flammable vapors and liquids in the
vicinity of this or any other appliance.
WHAT TO DO IF YOU SMELL GAS:
Do not try to light any appliance.
Do not touch any electrical switch; do not use any phone in your building.
immediately call your gas supplier from a neighbor's phone.
Follow the gas supplier's instructions.
If you cannot reach your gas supplier, call the fire department.
— Installation and service must be performed by a qualified installer, service agency or the gas
supplier.
Gas Cooktop (76.2 cm)
Dimensions
Gas Cooktop
Cutout Dimensions
: a
Figure 1
PRODUCT DIMENSIONS
A. WIDTH B. DEPTH C. HEIGHT D. BOX WIDTH E, BOX DEPTH
30" Gas Cooktop 30 (76.2) 21% (55.2) 4% (10.8) 27 (68.6) 19 (48.3)
36" Gas Cooktop 36 (91.4) 21% (55.2) 4% (10.8) 33h (84.5) 19 (48.3)
CUTOUT DIMENSIONS
FE. WIDTH G. DEPTH H. HEIGHT BELOW
MINIMUM MAXIMUM MINIMUM MAXIMUM COOKTOP:
30" Gas Cooktop 27h (69.2) 2814 (72.4) 19/8 (48.6) 1934 (50.2) 8 (20.3)
36" Gas Cooktop 337/8 (86.1) 34th (87) 19'/8 (48.6) 1934 (50.2) 8 (20.3)
All dimensions are stated in inches and (cm).
Dimension H includes a 5" (12.7 cm) space underneath the cooktop for connection to gas supply line.

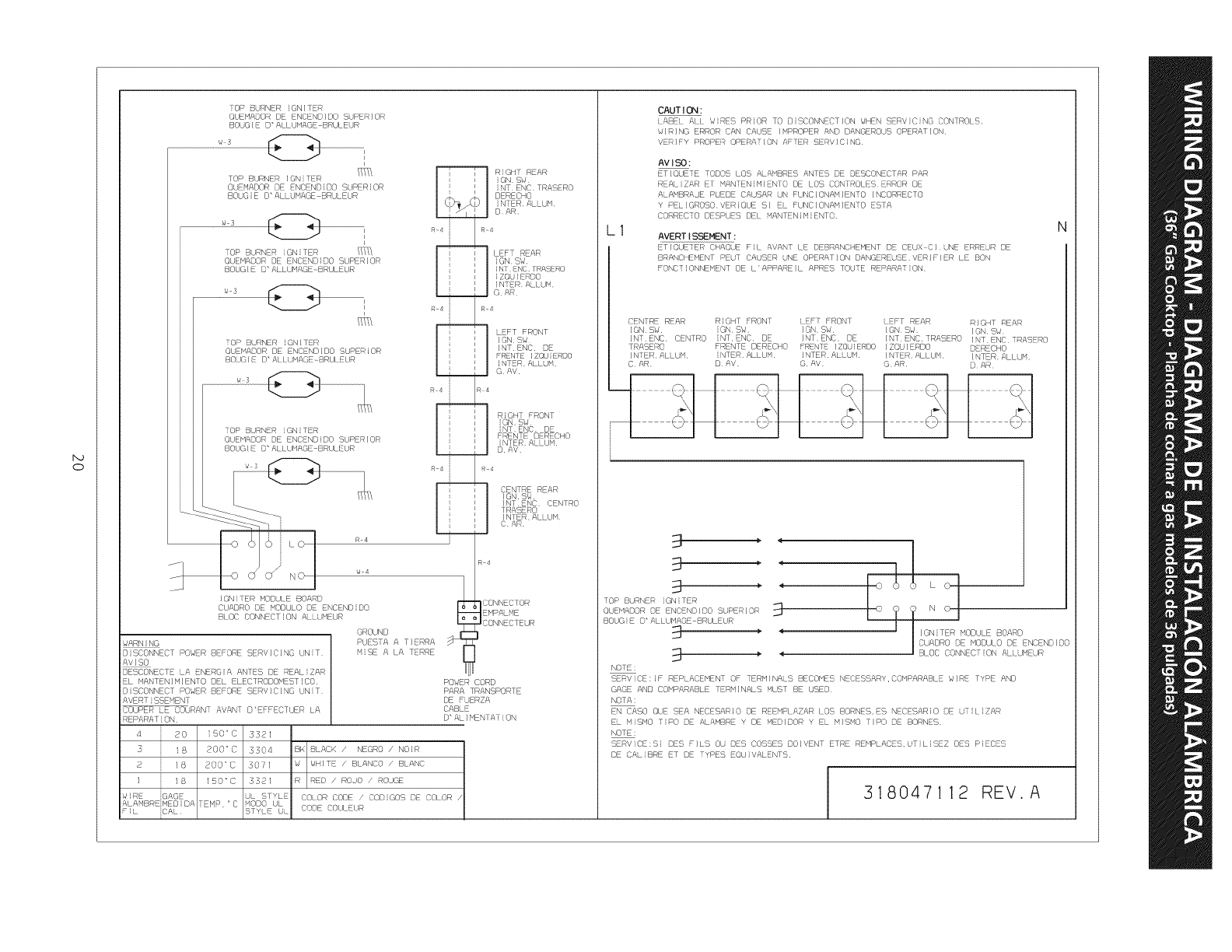

NOTE: Wiring diagrams for this cooktop are enclosed in this booklet
Printed in Canada
318201495 (1105) Rev. A
English - pages 1-9
Espafiol - paginas 10-18
Wiring Diagram 19-20

GAS COOKTOP INSTALLATION INSTRUCTIONS
(For 30° & 36" Models)

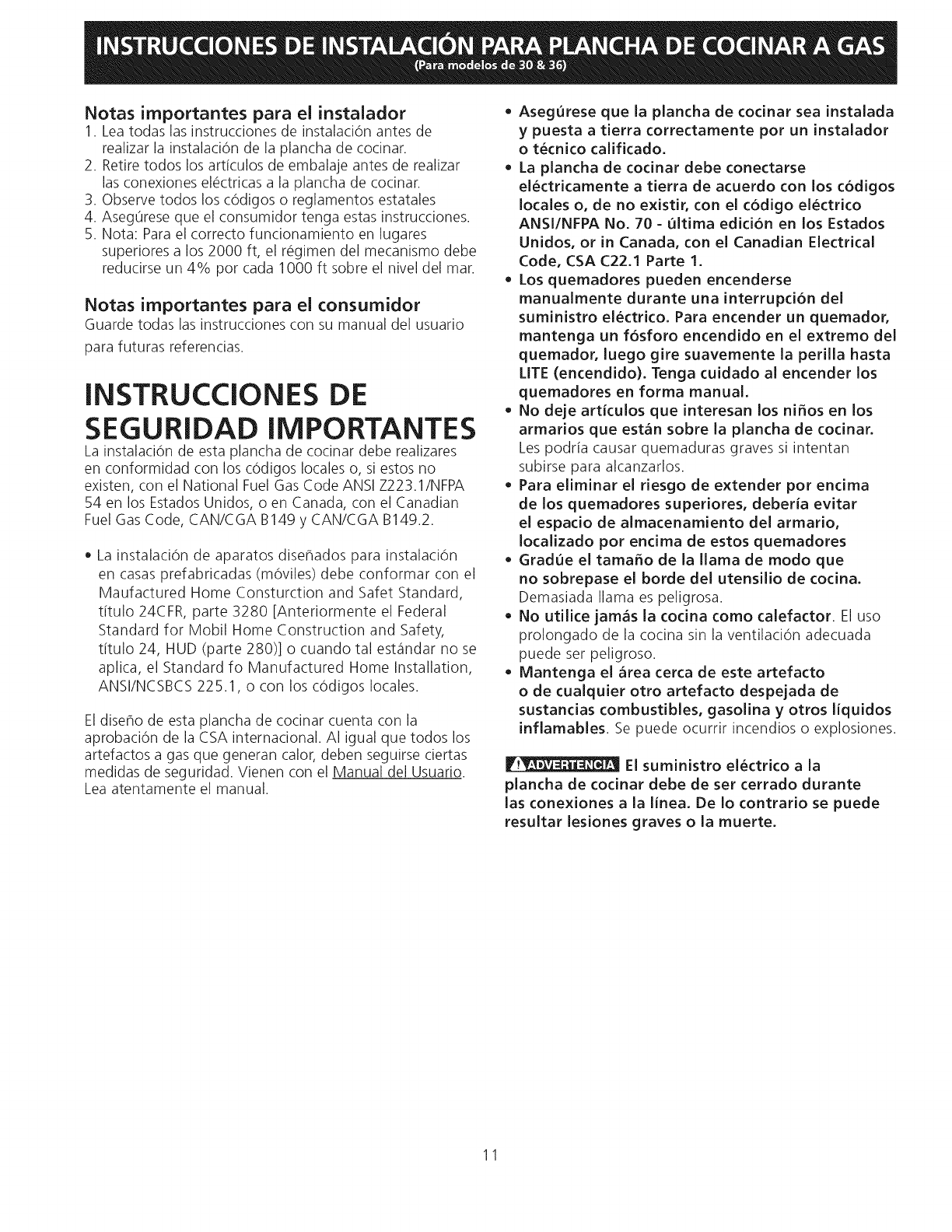

important Notes to the Installer
1. Read all instructions contained in these installation
instructions before installing the cooktop.
2. Remove all packing material before connecting the
electrical supply to the cooktop.
Observe all governing codes and ordinances.
Be sure to leave these instructions with the consumer.
Note: For operation at 2000 ft. elevations above see
level, appliance rating shall be reduced by 4 percent
for each additional 1000 ft.
U1
fe
WwW
important Note to the Consumer
Keep these instructions with your Use and Care Guide for
future reference.
IMPORTANT SAFETY
INSTRUCTIONS
Installation of this cooktop must conform with local
codes or, in the absence of local codes, with the National
Fuel Gas Code ANSI Z223.1/NFPA 54 in the United
States, or in Canada, with the Canadian Fuel Gas Code,
CAN/CGA B149 and CAN/CGA B149.2.
e When installed in a manufactured (mobile) home
installation must conform with the Manufactured
Home Construction and Safety Standard, title 24 CFR,
part 3280 [Formerly the Federal Standard for Mobile
Home Construction and Safety, title 24, HUD (part
280)] or, when such standard is not applicable, the
Standard for Manufactured Home Installation, ANSI/
NCSBCS A225.1 or with local codes where applicable.
This cooktop has been design certified by CSA
International. As with any appliance using gas and
generating heat, there are certain safety precautions you
should follow. You will find them in the Use and Care
Guide, read it carefully.
¢ Be sure your cooktop is installed and grounded
properly by a qualified installer or service
technician.
¢ This cooktop must be electrically grounded in
accordance with local codes or, in their absence,
with the National Electrical Code ANSI/NFPA
No. 70—iatest edition in the United States, or in
Canada, with the Canadian Electrical Code, CSA
€22.1 Part 1.
e The burners can be lit manually during an
electrical power outage. To light a burner, hold a
lit match to the burner head, then slowly turn the
Surface Control knob to LITE. Use caution when
lighting burners manually.
e Do not store items of interest to children in
cabinets above the cooktop. Children could be
seriously burned climbing on the cooktop to reach
items.
¢ To eliminate the need to reach over the surface
burners, cabinet storage space above the burners
should be avoided.
¢ Adjust surface burner flame size so it does not
extend beyond the edge of the cooking utensil.
Excessive flame is hazardous.
e Never use your cooktop for warming or heating
the room. Prolonged use of the cooktop without
adequate ventilation can be hazardous.
¢ Do not store or use gasoline or other flammable
vapors and liquids near this or any other
appliance. Explosions or fires could result.
ONWAIING the electrical power to the cooktop
must be shut off while gas line connections are
being made. Failure to do so could result in serious
injury or death.

GAS COOKTOP INSTALLATION INSTRUCTIONS
(For 30° & 36" Models)
Max.
Depth
“|
mo
-
eee
For
Cabinet
A
——>
30"
(76.2
cm)
Installed
Above
i
RK
<——
i
Min.
Clearance
Cooktop.
Between
|
|
the
Top
of
the
Cooking
Platform
and
Unprotected
1%"
(3.8
cm)
Minimum
Distance
Wood
or
Metal
Between
Rear
Edge
of
Cutout
Clearance
Cabinet
and
Nearest
Combustible
Surface
Above
Countertop.
Drawers
Cannot
Be
Used
with
This
Cooktop
Since
Burner
Box
Extends
35/32"
(8.02
cm)
Below
Surface
of
To
eliminate
the
risk
of
burns
Countertop.
or
fire
from
reaching
over
heated
surfaces,
cabinet
storage
space
located
above
the
cooktop
should
be
avoided.
If
cabinet
B.
Minimum
C
Minimum
storage
is
provided,
risk
can
be
reduced
dearance
clearance
from
by
installing
a
range
hood
that
projects
Trom
left
side
right
side
horizontally
a
minimum
of
5"
(12.7
cm)
30"
Cooktop
|
30"
(76.2cm)
|
5"
(12.72cm)
|
5"
(12.7
cm)
beyond
the
bottom
of
the
cabinets.
36"
Cooktop
36" (01.4
cm)
5"
(12.7
cm)
5"
(12.7
cm)

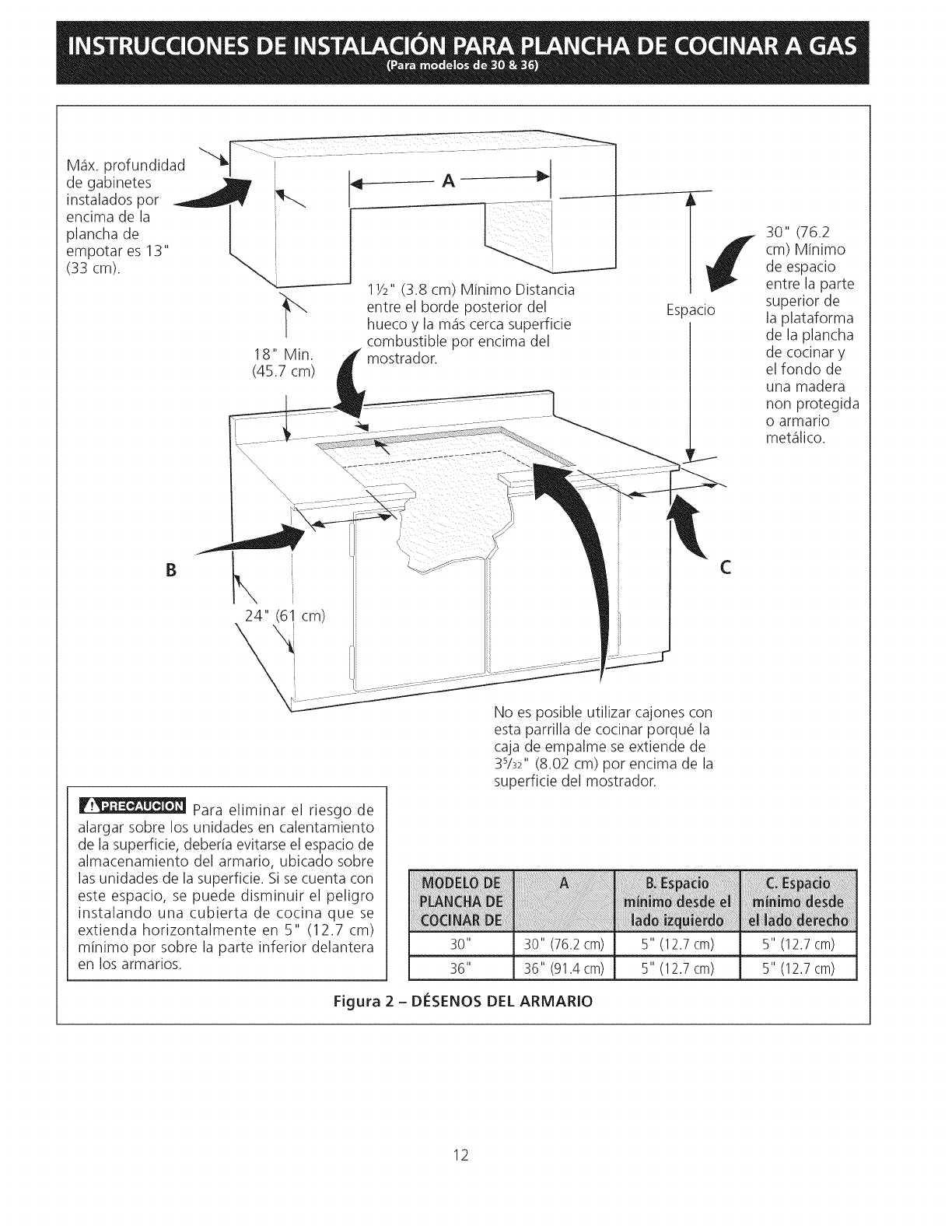

Figure
2
~
CABINET
DESIGN

GAS COOKTOP INSTALLATION INSTRUCTIONS
(For 30’ & 36° Models)

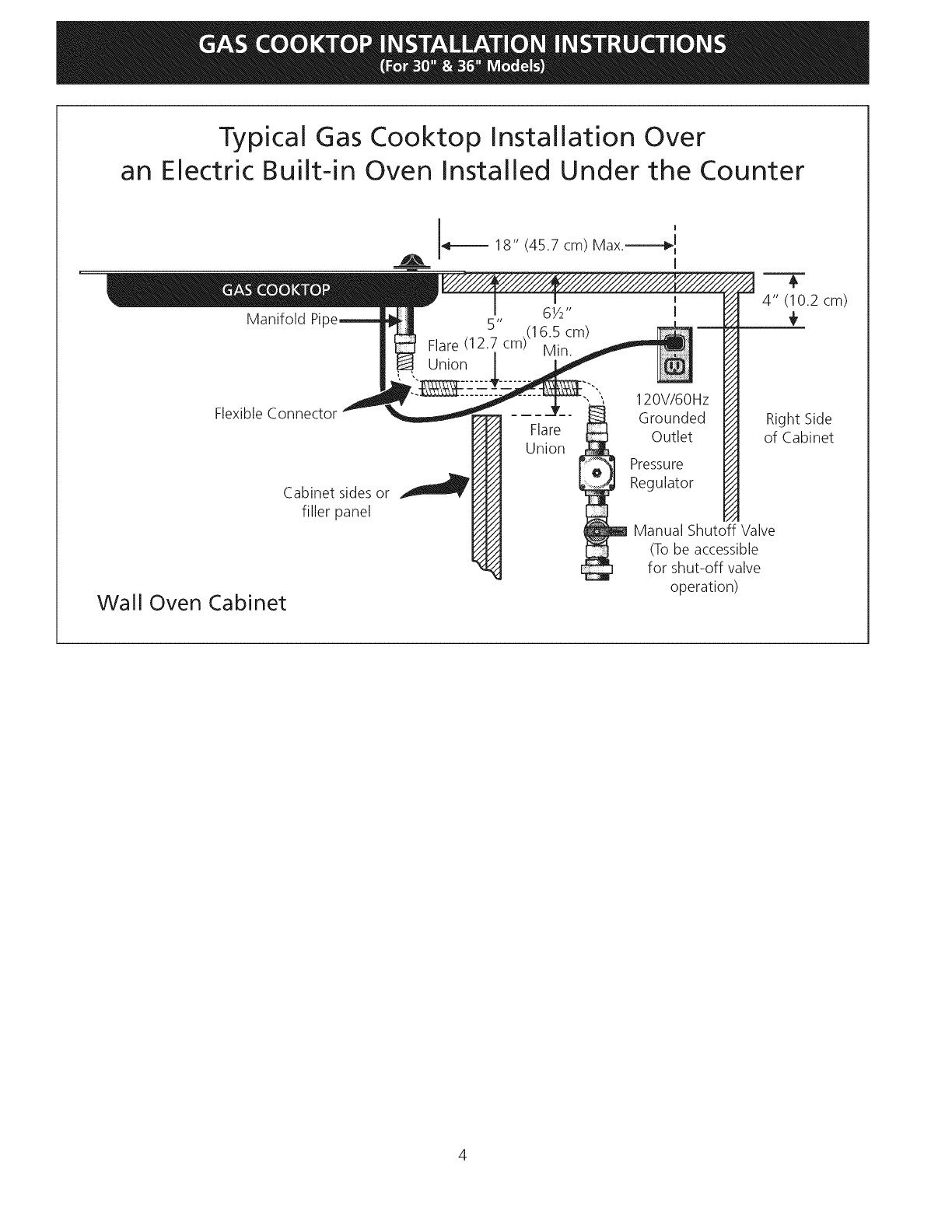

Typical Gas Cooktop Installation Over
an Electric Built-in Oven Installed Under the Counter
a
|, 18” (45.7 cm) Max.——»!
|
GAS COOKTOP
Manual Shutoff Valve
(To be accessible
i A” (10.2 cm)
Manifold Pipe gh v
Flexible C top ON ; 120V/60H2
exibie Connector A Grounded Right Side
Wy Outlet of Cabinet
Y Pressure
Cabinet
sides
or
el)
ay
Regulator
filler panel GY
Y
WY,
KK
< sei for shut-off valve
; operation)
Wall Oven Cabinet

GAS COOKTOP INSTALLATION INSTRUCTIONS
(For 30° & 36" Models)

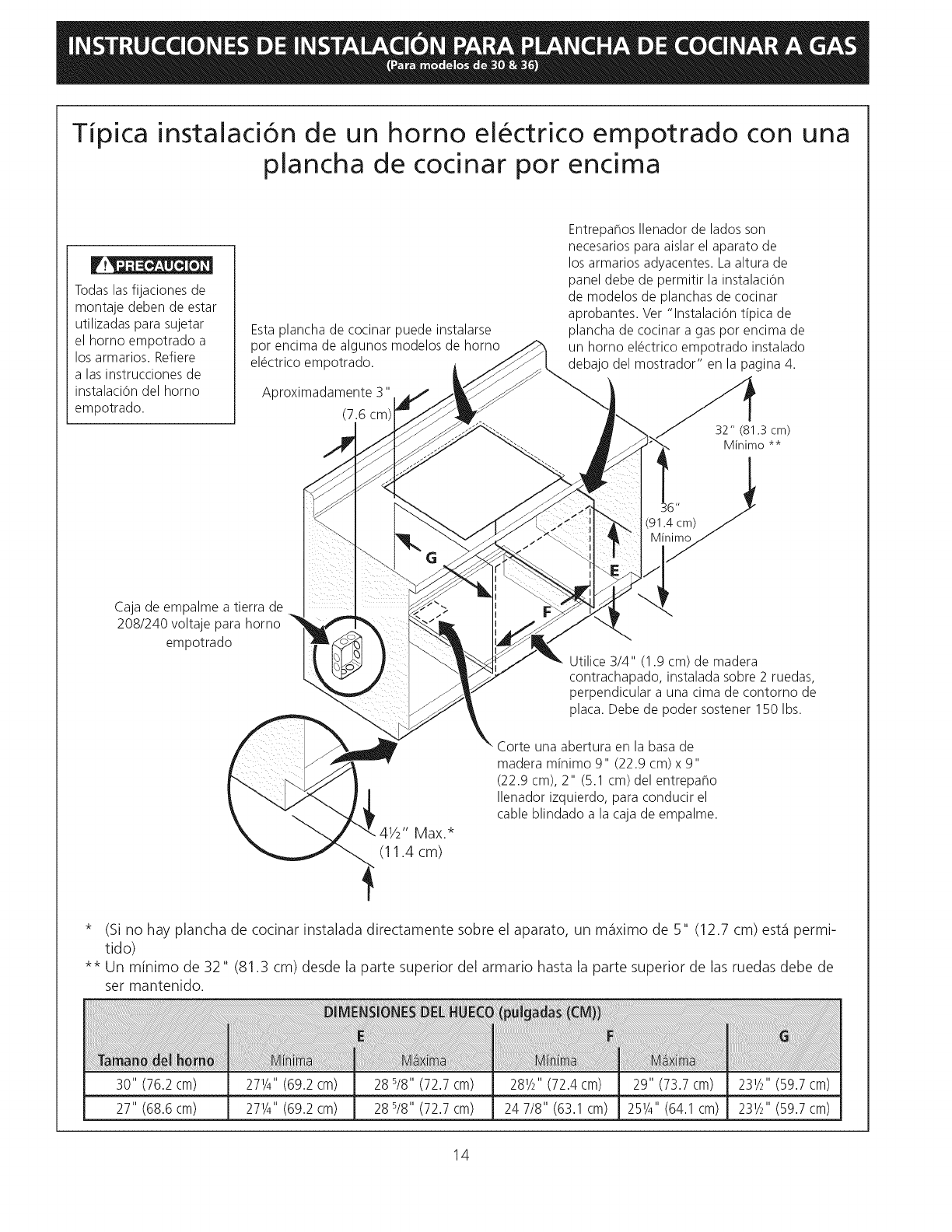

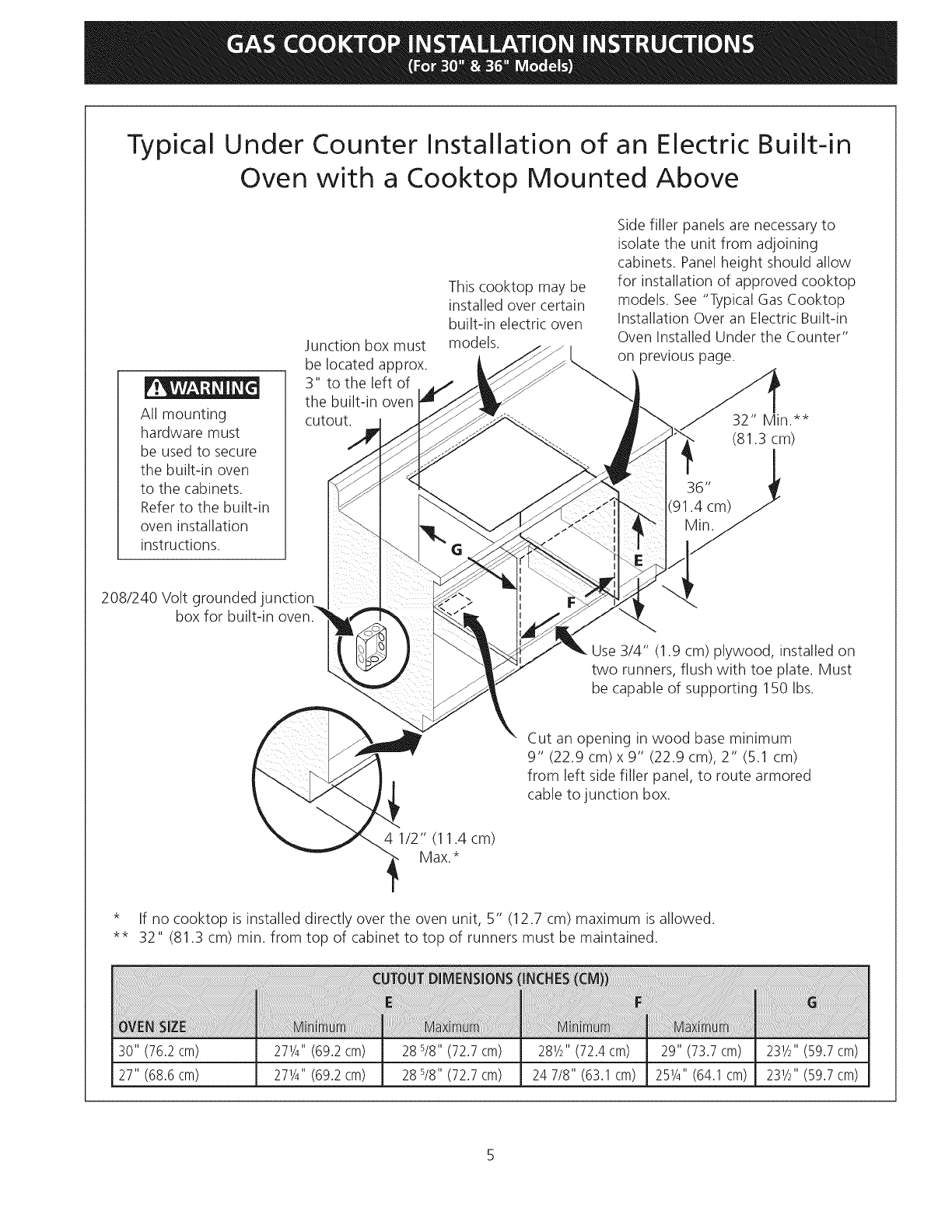

Typical Under Counter Installation of an Electric Built-in
Oven with a Cooktop Mounted Above
Side filler panels are necessary to
isolate the unit from adjoining
cabinets. Panel height should allow
This cooktop may be for installation of approved cooktop
installed over certain models. See “Typical Gas Cooktop
built-in electric oven Installation Over an Electric Built-in
Oven Installed Under the Counter”
Junction
box
must
Models.
be
located
approx.
LEA
on
previous
page.
WARNING
3"
to
the
left
of
tA
a
.
the
built-in
oven
a
All
mounting
cutout.
oo
39"
Min
hardware
must
aD
LZ
ta
Se
~
(81.3
cm)
be used to secure
the built-in oven
,
‘.
7
to the cabinets.
Refer to the built-in
oven installation oN
instructions. -
oN
208/240 Volt grounded junction
box for built-in oven.
< ae Use 3/4” (1.9 cm) plywood, installed on
e two runners, flush with toe plate. Must
be capable of supporting 150 Ibs.
Cut an opening in wood base minimum
9” (22.9 cm) x 9” (22.9 cm), 2” (5.1 cm)
from left side filler panel, to route armored
\ cable to junction box.
4 1/2” (11.4 cm)
4 Max. *
If no cooktop is installed directly over the oven unit, 5” (12.7 cm) maximum is allowed.
** 32" (81.3 cm) min. from top of cabinet to top of runners must be maintained.
*
CUTOUT DIMENSIONS (INCHES (CIV))
OVEN SIZE Mintoum Maximum Minium Maximum
30" (76.2 cm) 27%" (69.2 cm) 28 9/8" (72.7 cm) 2842" (72.4 cm) 29" (73.7 cm) 23%" (59.7 cm)
27" (68.6 cm) 27%" (69.2 cm) 28 9/8" (72.7 cm) 24 7/8" (63.1 cm) | 25%" (64.1 cm) | 23%" (59.7 cm)

GAS COOKTOP INSTALLATION INSTRUCTIONS
(For 30° & 36" Models)

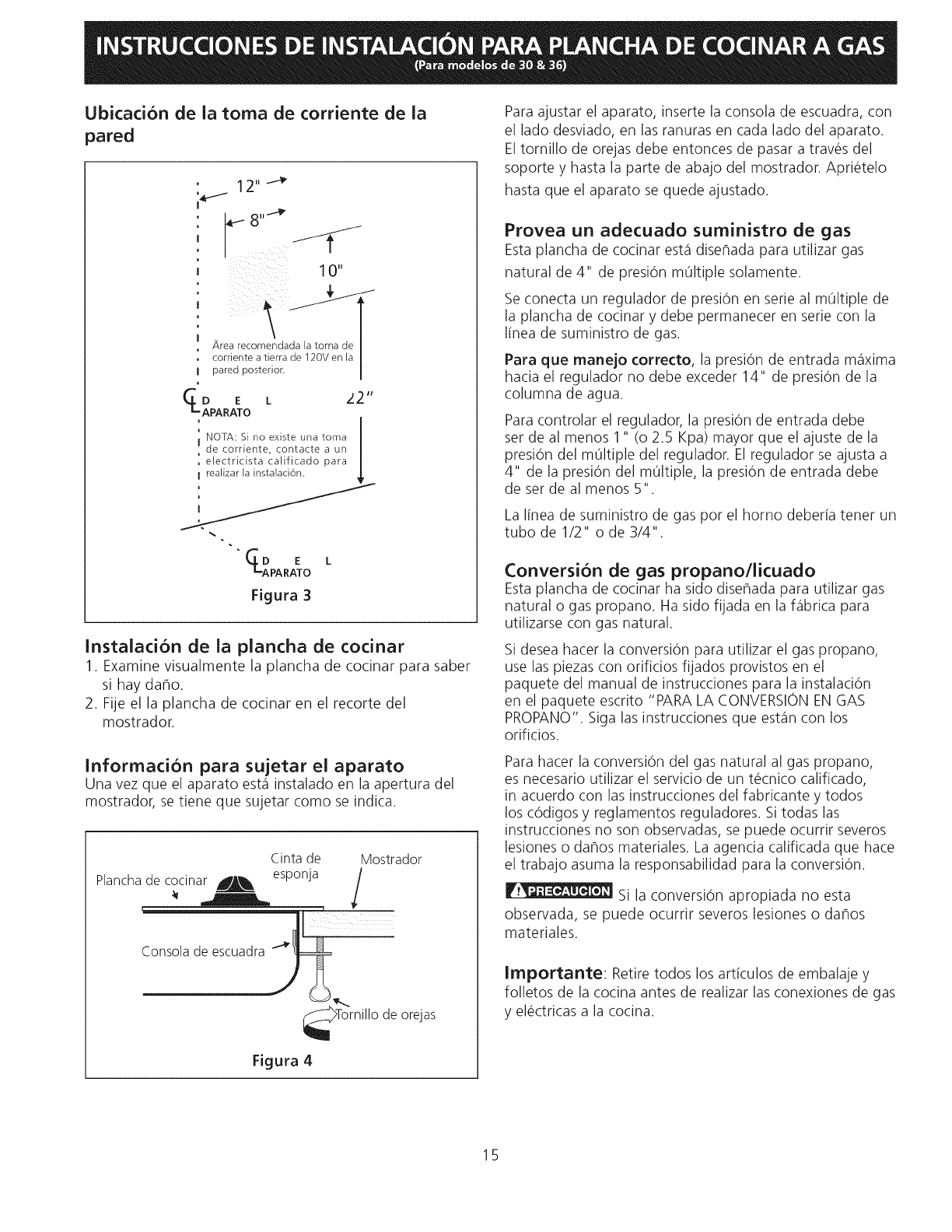

Wall Outlet Location
12" —™
aoe
te
» Recommended area for
, 120V grounded outlet
_ on rear wall.
Genres LINE 2? ”
OF UNIT
‘ NOTE: If an outlet
! is not available,
; have one installed by
1 a qualified technician.
v
‘
‘
i
:
se
Go UNIT
Figure 3
Cooktop Installation
1. Visually inspect the cooktop for damage.
2. Set the cooktop into the countertop cutout.
NOTE: Do not use caulking compound; cooktop should
be removable for service when needed.
Clamp Down Information
Once the cooktop is installed in the counter opening,
you must clamp the unit down as shown.
Countertop
Cooktop ,
Angle _»
Bracket
To clamp down, insert an angle bracket into the slot
on each side of the unit as shown.Run thumb screw
up through the bracket, up against the bottom of the
counter. Tighten until the unit draws down and is secure.
Provide an Adequate Gas Supply
This cooktop is designed to operate on natural gas at 4°
of manifold pressure only.
A pressure regulator is connected in series with the
manifold on the cooktop and must remain in series with
the supply line.
For proper operation, the maximum inlet pressure
to the regulator must be no more than 14" of water
column (W.C.) pressure.
For checking the regulator, the inlet pressure must be at
least 1" (or 2.5 kPa) greater than the regulator manifold
pressure setting. The regulator is set for 4" of manifold
pressure, the inlet pressure must be at least 5".
The gas supply line to the range should be 1/2" or 3/4"
pipe.
LP/Propane Gas Conversion
This appliance can be used with Natural gas or LP/
Propane gas. It is shipped from the factory for use with
natural gas.
A kit for converting to LP gas is supplied with your
cooktop. The kit is marked "FOR LP/PROPANE GAS
CONVERSION".
The conversion must be performed by a qualified service
technician in accordance with the kit instructions and
all local codes and requirements. Failure to follow
instructions could result in serious injury or property
damage. The qualified agency performing this work
assumes responsibility for the conversion.
CNWAGIING 5 siture to make the appropriate
conversion can result in serious personal injury and
property damage.

GAS COOKTOP INSTALLATION INSTRUCTIONS
(For 30° & 36" Models)
Important: Remove all packing material and literature
from cooktop before connecting gas and electrical
supply to cooktop.

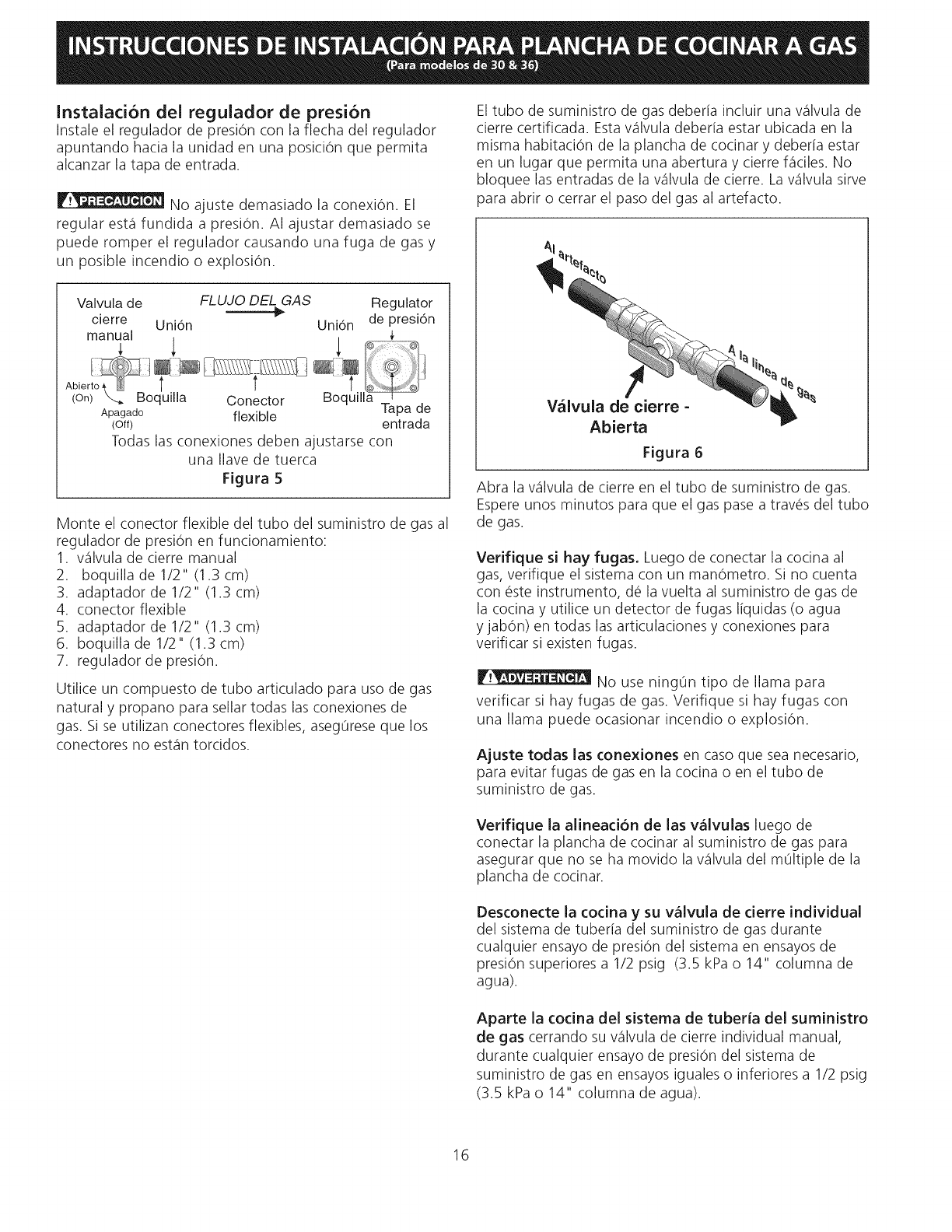

Install Pressure Regulator
Install the pressure regulator with the arrow on the
regulator pointing up toward the unit in a position
where you can reach the access cap.
Do not make the connection too tight.
The regulator is die cast. Overtightening may crack the
regulator resulting in a gas leak and possible fire or
explosion.
Manual GAS FLOW Pressure
Shutoff Flare , Flare Regulator
Valve Union t
Fiexible
Connector
Cap
All connections must be wrench-tightened
Figure 5
Assemble the flexible connector from the gas supply pipe
to the pressure regulator in the following order:
manual shutoff valve
1/2" (1.3 cm) nipple
1/2" (1.3 cm) flare union adapter
flexible connector
1/2" (1.3 cm) flare union adapter
1/2" (1.3 cm) nipple
pressure regulator SNOMTRBWN>
Use pipe-joint compound made for use with Natural and
LP/Propane gas to seal all gas connections. If flexible
connectors are used, be certain connectors are not
kinked.
The supply line must be equipped with an approved
manual shutoff valve. This valve should be located in the
same room as the cooktop and should be in a location
that allows ease of opening and closing. Do not block
access to the shutoff valve. The valve is for turning on or
shutting off gas to the appliance.
to
8p
Dlig
eo
&
Shutoff Valve -
Open position
Figure 6
Once regulator is in place, open the shutoff valve in the
gas supply line. Wait a few minutes for gas to move
through the gas line.
Check for leaks. After connecting the cooktop to the
gas supply, check the system for leaks with a manometer.
If a manometer is not available, turn on the gas supply
and use a liquid leak detector (or soap and water) at all
joints and connections to check for leaks.
PAGAN Do not use a flame to check for leaks from
gas connections. Checking for leaks with a flame may
result in a fire or explosion.
Tighten all connections if necessary to prevent gas
leakage in the cooktop or supply line.
Check alignment of control knob valves after
connecting the cooktop to the gas supply to be sure the
cooktop manifold pipe has not moved. A misalignment
could cause the valve stems to rub on the control panel,
resulting in a gas leak at the valve.
Disconnect this cooktop and its individual manual
shutoff valve from the gas supply piping system during
any pressure testing of that system at test pressures
greater than 1/2 psig (3.5 kPa or 14" water column).
isolate the cooktop from the gas supply piping
system by closing its individual manual shutoff valve
during any pressure testing of the gas supply piping
system at test pressures equal to or less than 1/2 psig
(3.5 kPa or 14” water column).

GAS COOKTOP INSTALLATION INSTRUCTIONS
(For 30° & 36" Models)
Electrical Requirements
120 volt, 60 Hertz, properly grounded branch circuit
protected by a 15 amp circuit breaker or time delay fuse.
Do not use an extension cord with this cooktop.
Grounding Instructions
IMPORTANT Please read carefully.
For personal safety, this appliance must be properly
grounded.
The power cord of this appliance is equipped with a
3-prong (grounding) plug which mates with a standard
3-prong grounding wall receptacle (see Figure 7) to
minimize the possibility of electric shock hazard from the
appliance.
The wail receptacle and circuit should be checked by
a qualified electrician to make sure the receptacle is
properly grounded.
Preferred Method
Grounding type
wall receptacle
Do not, under any
circumstances, cut,
remove, or bypass
the grounding
prong.
Power supply cord with
3-prong grounding plug.
Figure 7
Where a standard 2-prong wall receptacie is installed,
it is the personal responsibility and obligation of the
consumer to have it replaced by a properly grounded
3-prong wail receptacle.
Do not, under any circumstances, cut or remove the
third (ground) prong from the power cord.
CNW Disconnect electrical supply cord from wall
receptacle before servicing cooktop.
Check Operation
Refer to the Use and Care Guide packaged with the
cooktop for operating instructions and for care and
cleaning of your cooktop.
Do not touch the burners. They may be hot enough to
cause burns.
1. Install Burner Caps
This cooktop is equipped with sealed burners. All
pieces are at their place. Take note where they
are. Remove all packaging material. Make sure the
burner caps are properly aligned and leveled. The
burner cap lip (See Fig. 8) should fit snug into the
center of burner head and rest level. Refer to Figs. 9
& 10 for correct and incorrect burner cap placement.
Once in place, you may check the fit by gently sliding
the burner cap from side to side (Fig. 11) to be sure
it is centered and firmly seated. When the burner
cap lip makes contact inside the center of the burner
head you will be able to feel it. Please note that the
burner cap should NOT move off the center of the
burner head when sliding from side to side. NOTE:
There are no burner adjustments necessary on this
cooktop.
Burner Cap
Burner
Head Burner
Correct Burner Cap
Placement - Fig. 9
Incorrect Burner Cap
Placement - Fig. 10
4

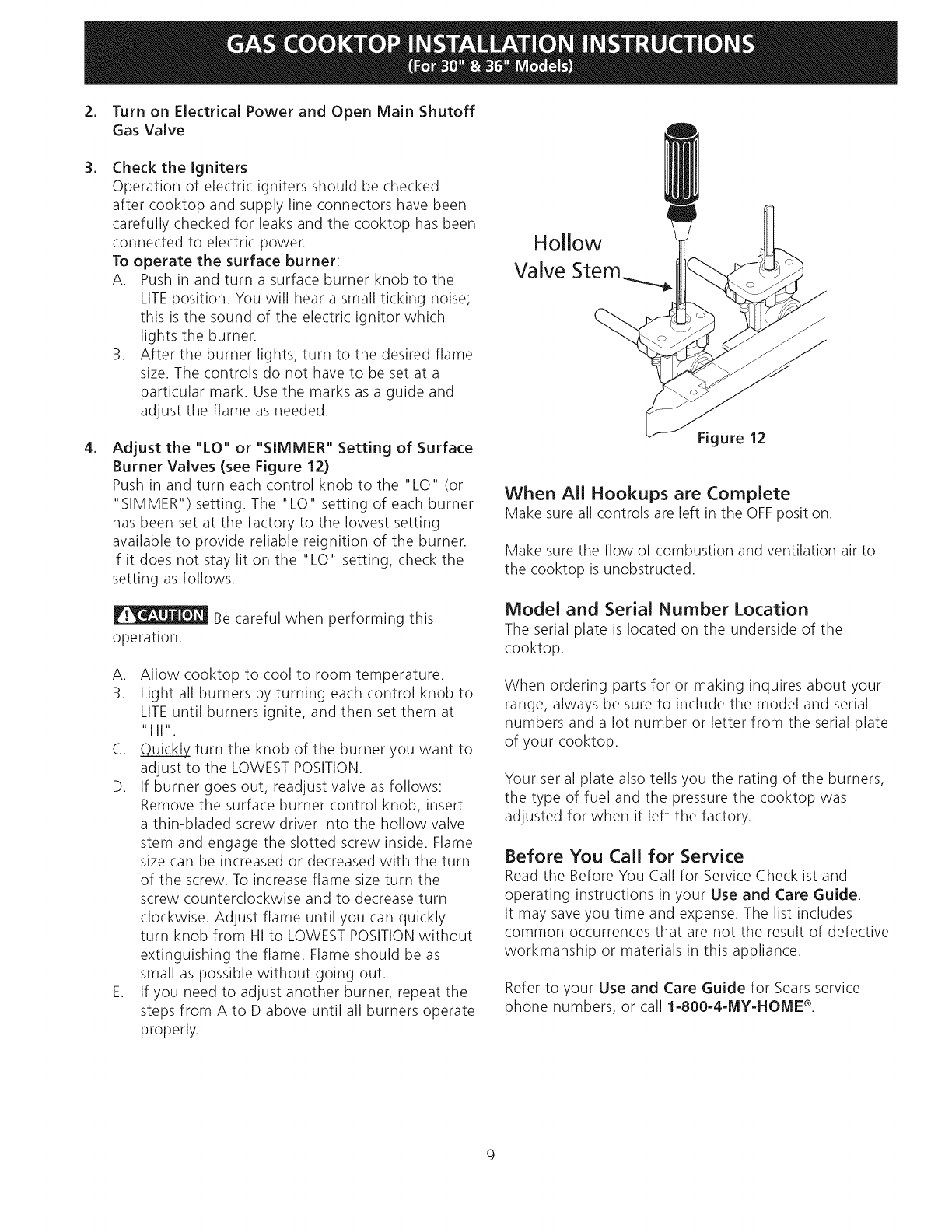

GAS COOKTOP INSTALLATION INSTRUCTIONS
(For 30° & 36" Models)
2. Turn on Electrical Power and Open Main Shutoff
Gas Valve
3. Check the Igniters
Operation of electric igniters should be checked
after cooktop and supply line connectors have been
carefully checked for leaks and the cooktop has been
connected to electric power.
To operate the surface burner:
A. Push in and turn a surface burner knob to the
LITE position. You will hear a small ticking noise;
this is the sound of the electric ignitor which
lights the burner.
B. After the burner lights, turn to the desired flame
size. The controls do not have to be set at a
particular mark. Use the marks as a guide and
adjust the flame as needed.
4. Adjust the "LO" or "SIMMER" Setting of Surface
Burner Valves (see Figure 12)
Push in and turn each control knob to the "LO" (or
“SIMMER") setting. The “LO" setting of each burner
has been set at the factory to the lowest setting
available to provide reliable reignition of the burner.
If it does not stay lit on the "LO" setting, check the
setting as follows.
TNE NUT Be careful when performing this
operation.
A. Allow cooktop to cool to room temperature.
B. Light all burners by turning each control knob to
LITE until burners ignite, and then set them at
"HI",
C. Quickly turn the knob of the burner you want to
adjust to the LOWEST POSITION.
D. If burner goes out, readjust valve as follows:
Remove the surface burner control knob, insert
a thin-bladed screw driver into the hollow valve
stem and engage the slotted screw inside. Flame
size can be increased or decreased with the turn
of the screw. To increase flame size turn the
screw counterclockwise and to decrease turn
clockwise. Adjust flame until you can quickly
turn knob from HI to LOWEST POSITION without
extinguishing the flame. Flame should be as
small as possible without going out.
E. If you need to adjust another burner, repeat the
steps from A to D above until all burners operate
properly.
Hollow
Figure 12
When All Hookups are Complete
Make sure all controls are left in the OFF position.
Make sure the flow of combustion and ventilation air to
the cooktop is unobstructed.
Model and Serial Number Location
The serial plate is located on the underside of the
cooktop.
When ordering parts for or making inquires about your
range, always be sure to include the model and serial
numbers and a lot number or letter from the serial plate
of your cooktop.
Your serial plate also tells you the rating of the burners,
the type of fuel and the pressure the cooktop was
adjusted for when it left the factory.
Before You Call for Service
Read the Before You Call for Service Checklist and
operating instructions in your Use and Care Guide.
It may save you time and expense. The list includes
common occurrences that are not the result of defective
workmanship or materials in this appliance.
Refer to your Use and Care Guide for Sears service
phone numbers, or call 1-800-4-MY-HOME®.

INSTRUCCIONES DE INSTALACION PARA PLANCHA DE COCINAR A GAS
(Para modelos de 30 & 36)
LA INSTALACION Y EL SERVICIO DEBEN SER REALIZADOS POR UN INSTALADOR CALIFICADO.
IMPORTANTE: GUARDE ESTAS INSTRUCCIONES PARA USO DEL INSPECTOR ELECTRICO LOCAL.
LEA Y GUARDE ESTAS INSTRUCCIONES PARA FUTURAS REFERENCIAS
PNET si todas las instrucciones de éste manual no son observadas a la letra, se puede
ocurrir incendios o explosiones que pueden causar danos materiales, lesiones o la muerte.
PARA SU SEGURIDAD:
— No almacene o utilice gasolina u otros vapores y liquidos inflamables cerca
de éste o cualquier otro artefacto.
-—- QUE HACER SI HAY FUGAS DE GAS:
e No intente de encender ningun artefacto
* No toque ningun interruptor eléctrico; no utilice ningun aparato telefdnico en su edificio.
* Llame inmediatamente el abastecedor de gas desde el teléfono de un vecino. Siga las
instrucciones del abastecedor de gas.
e En caso que no puede contactar el abastecedor de gas llame al departamento de bomberos.
—La instalacion y el servicio telefénico deben ser realizados por un instalador calificado, por un
servicio técnico certificado o por el abastecedor de gas.
30” Min
de la parrilla
de cocinar
242”
Dimensiones
del hueco de
la parrilla de cocinar
—
(64cm) ©
aa
Figura 1
DIMENSIONES DE LA PARRILLA DE COCINAR
MODELO A.ANCHURA | B. PROFUNDIDAD C ALTURA D. ANCHO DELLA CAJA | E. PROFUNDIDAD DE LA CAJA
Modelo 30" 30 (76.2) 21% (55.2) 4% (10.8) 27 (68.6) 19 (48.3)
Modelo 36" 36 (91.4) 21% (55.2) 4% (10.8) 33% (84.5) 19 (48.3)
DIMENSIONES DEL HUECO DE LA PARRILLA DE COCINAR
MODELO F. ANCHURA G. PROFUNDIDAD H. ALTURA POR DEBAJO DE
MINIMA MINIMA MAXIMA LA ESTUFA
Modelo 30" 27h (69.2) 2814 (72.4) 19'/8 (48.6) 1934 (50.2) 8 (20.3)
Modelo 36" 337/8 (86.1) 34h (87) 19'/8 (48.6) 1934 (50.2) 8 (20.3)
Todas las dimensiones se dan en pulgadas (cm).
La dimension H incluye un espacio de 5" por debajo de la plancha de cocinar para la conexion 318201495 (1105) Rev. A
de la linea de suministro de gas.
English - pages 1-9
NOTA: Se adjunta los diagramas de cables de esta plancha de cocinar con el libreta. Espanol - paginas 10-18
Imprimido en Canada Diagrama de la instalacidn alambrica 19-20

INSTRUCCIONES DE INSTALACION PARA PLANCHA DE COCINAR A GAS
(Para modelos de 30 & 36)
Notas importantes para el instalador
1. Lea todas las instrucciones de instalacién antes de
realizar la instalacion de la plancha de cocinar.
2. Retire todos los articulos de embalaje antes de realizar
las conexiones eléctricas ala plancha de cocinar.
. Observe todos los cddigos o reglamentos estatales
. Asegtirese que el consumidor tenga estas instrucciones.
. Nota: Para el correcto funcionamiento en lugares
superiores a los 2000 ft, el régimen del mecanismo debe
reducirse un 4% por cada 1000 ft sobre el nivel del mar.
on
fs
Ww
Notas importantes para el consumidor
Guarde todas las instrucciones con su manual del usuario
para futuras referencias.
INSTRUCCIONES DE
SEGURIDAD IMPORTANTES
La instalaci6n de esta plancha de cocinar debe realizares
en conformidad con los cédigos locales o, si estos no
existen, con el National Fuel Gas Code ANSI Z223.1/NFPA
54 en los Estados Unidos, o en Canada, con el Canadian
Fuel Gas Code, CAN/CGA B149 y CAN/CGA B149.2.
* |a instalacién de aparatos disehados para instalacion
en casas prefabricadas (mdviles) debe conformar con el
Maufactured Home Consturction and Safet Standard,
titulo 24CFR, parte 3280 [Anteriormente el Federal
Standard for Mobil Home Construction and Safety,
titulo 24, HUD (parte 280)] o cuando tal estandar no se
aplica, el Standard fo Manufactured Home Installation,
ANSI/NCSBCS 225.1, o con los cédigos locales.
El disefo de esta plancha de cocinar cuenta con la
aprobacion de la CSA internacional. Al igual que todos los
artefactos a gas que generan calor, deben seguirse ciertas
medidas de seguridad. Vienen con el Manual del Usuario.
Lea atentamente el manual.
W
e Asegtrese que la plancha de cocinar sea instalada
y puesta a tierra correctamente por un instalador
o técnico calificado.
e La plancha de cocinar debe conectarse
eléctricamente a tierra de acuerdo con los cédigos
locales 0, de no existir, con el cddigo eléctrico
ANSI/NFPA No. 70 - ultima edicién en los Estados
Unidos, or in Canada, con el Canadian Electrical
Code, CSA C22.1 Parte 1.
e Los quemadores pueden encenderse
manualmente durante una interrupcién del
suministro eléctrico. Para encender un quemador,
mantenga un fdosforo encendido en el extremo del
gquemador, luego gire suavemente la perilla hasta
LITE (encendido). Tenga cuidado al encender los
quemadores en forma manual.
® No deje articulos que interesan los nifios en los
armarios que estan sobre la plancha de cocinar.
Les podria causar quemaduras graves si intentan
subirse para alcanzarlos.
¢ Para eliminar el riesgo de extender por encima
de los quemadores superiores, deberia evitar
el espacio de almacenamiento del armario,
localizado por encima de estos quemadores
® Gradte el tamafio de la llama de modo que
no sobrepase el borde del utensilio de cocina.
Demasiada llama es peligrosa.
¢ No utilice jamads la cocina como calefactor. F/ uso
prolongado de la cocina sin la ventilaci6n adecuada
puede ser peligroso.
e Mantenga el area cerca de este artefacto
o de cualquier otro artefacto despejada de
sustancias combustibles, gasolina y otros liquidos
inflamables. Se puede ocurrir incendios o explosiones.
El suministro eléctrico a la
plancha de cocinar debe de ser cerrado durante
las conexiones a la linea. De lo contrario se puede
resultar lesiones graves o la muerte.

INSTRUCCIONES DE INSTALACION PARA PLANCHA DE COCINAR A GAS
(Para modelos de 30 & 36)
Max. profundidad ~
de gabinetes
instalados por —_ ~
encima de la
plancha de
empotar es 13"
(33 cm).
! 1%" (3.8 cm) Minimo Distancia
entre el borde posterior del
hueco y la mas cerca superficie
combustible por encima del
mostrador.
NEON para eliminar el riesgo de
alargar sobre los unidades en calentamiento
de la superficie, deberia evitarse el espacio de
almacenamiento del armario, ubicado sobre
No es posible utilizar cajones con
esta parrilla de cocinar porqué la
caja de empalme se extiende de
3°/32" (8.02 cm) por encima de la
superficie del mostrador.
Espacio
30" (76.2
cm) Minimo
de espacio
entre la parte
superior de
la plataforma
de la plancha
de cocinar y
el fondo de
una madera
non protegida
© armario
metalico.
las unidades de la superficie. Si se cuenta con MODELO DE B. Espacio C. Espacio
este espacio, se puede disminuir el peligro PLANCHA DE minimo desde el | minimo desde
instalando una cubierta de cocina que se COCINAR DE lado izquierdo | el lado derecho
extienda horizontalmente en 5" (12.7 cm) - - =
minimo por sobre la parte inferior delantera 30 30" (76.2 cm) 57 (12.7 cm) 57 (12.7 cm)
en los armarios. 36" 36" (91.4 cm) 5" (12.7 cm) 5" (12.7 cm)
Figura 2 - DESENOS DEL ARMARIO
12

INSTRUCCIONES DE DEV \ele)) aie teehee DE COCINAR A GAS
Instalacion tipica de la plancha de cocinar a gas por encima de un
horno eléctrico empotrado instalado debajo del mostrador
t
@—— 18” (45.7 cm) Max.
PLANCHA DE COCINAR KVMS: LM Za
Vn 4" (10.2cm)
Tubo multip! 6% ubo multiple 5" (13.5 cm) ¥v
(12.7 cm) Min.
_ Lado derecho
S31 20V/60Hz Toma del armario
Conector flexible
g de corriente a
y) they tierra
@ }Regulador de
Cabinet sides or ety Ze? presion
filler panel
Valvula de cierre manual
» (Debe de ser accesible para el
a) funciona-miento de la valvula de
cierre)
SSSA
QA4aQQ
<
Zg
y
d
Z
y)
J
LZ
Armario del horno de pared
13

INSTRUCCIONES DE INSTALACION PARA PLANCHA DE COCINAR A GAS
(Para modelos de 30 & 36)
Tipica instalacidn de un horno eléctrico empotrado con una
iA PRECAUCION
Todas las fijaciones de
montaje deben de estar
utilizadas para sujetar
el horno empotrado a
los armarios. Refiere
a las instrucciones de
instalacién del horno
empotrado.
Caja de empalme a tierra de
208/240 voltaje para horno ~
empotrado
plancha de cocinar por encima
Entrepafios llenador de lados son
necesarios para aislar el aparato de
los armarios adyacentes. La altura de
panel debe de permitir la instalacién
de modelos de planchas de cocinar
aprobantes. Ver “Instalacién tipica de
plancha de cocinar a gas por encima de
un horno eléctrico empotrado instalado
debajo del mostrador” en la pagina 4.
Esta plancha de cocinar puede instalarse
por encima de algunos modelos de horno
eléctrico
empotrado.
ZG
Aproximadamente
3"
HA
(7.6
cm)
ao
a
aN
32”
(81.3
cm)
MZ
OE
SS
ms
Minimo
**
(91.4
cm)
Minimo
a“
xX Utilice 3/4" (1.9 cm) de madera
contrachapado, instalada sobre 2 ruedas,
perpendicular a una cima de contorno de
placa. Debe de poder sostener 150 Ibs.
Corte una abertura en la basa de
madera minimo 9" (22.9 cm) x 9"
(22.9 cm), 2" (5.1 cm) del entrepafio
llenador izquierdo, para conducir el
cable blindado a la caja de empalme.
AY," Max.*
(11.4 cm)
* (Si no hay plancha de cocinar instalada directamente sobre el aparato, un maximo de 5" (12.7 cm) esta permi-
tido)
** Un minimo de 32" (81.3 cm) desde la parte superior del armario hasta la parte superior de las ruedas debe de
ser mantenido.
Tamano del homo
DIMENSIONES DEL HUECO (pulgadas (CM))
30" (76.2 cm) 27%" (69.2 cm) 28 9/8" (72.7 cm) 28%" (72.4 cm) 29" (73.7 cm) | 23%" (59.7 cm)
27" (68.6 cm) 27%" (69.2 cm) 28 9/8" (72.7 cm) 24 7/8" (63.1 cm) | 25%" (64.1 cm) | 23%" (59.7 cm)
14

INSTRUCCIONES DE INSTALACION PARA PLANCHA DE COCINAR A GAS
(Para modelos de 30 & 36)
Ubicacion de la toma de corriente de la
pared
: 42" -—v
ao
gi”
i —F
Area recomendada la toma de
corriente a tierra de 120V en la
1 pared posterior.
qG D E L
APARATO
22"
' NOTA: Si no existe una toma
, de corriente, contacte a un
. electricista calificado para
| realizar la instalacion. +
oe
. .
Go E L
APARATO
Figura 3
Instalacion de la plancha de cocinar
1. Examine visualmente la plancha de cocinar para saber
si hay dafo.
2. Fije el la plancha de cocinar en el recorte del
mostrador.
Informacion para sujetar el aparato
Una vez que el aparato esta instalado en la apertura del
mostrador, se tiene que sujetar como se indica.
Cinta de Mostrador
Plancha de cocinar esponja
‘ a
a
Consola de escuadra
mw
<< de orejas
Figura 4
15
Para ajustar el aparato, inserte la consola de escuadra, con
el lado desviado, en las ranuras en cada lado cel aparato.
El tornillo de orejas debe entonces de pasar a través del
soporte y hasta la parte de abajo del mostrador. Apriételo
hasta que el aparato se quede ajustado.
Provea un adecuado suministro de gas
Esta plancha de cocinar esta disefiada para utilizar gas
natural de 4" de presién multiple solamente.
Se conecta un requlador de presidn en serie al multiple de
la plancha de cocinar y debe permanecer en serie con la
linea de suministro de gas.
Para que manejo correcto, la presién de entrada maxima
hacia el requlador no debe exceder 14" de presidn de la
columna de agua.
Para controlar el regulador, la presién de entrada debe
ser de al menos 1" (o 2.5 Kpa) mayor que el ajuste de la
presién del multiple del regulador. El regulacor se ajusta a
4" de la presién del multiple, la presidn de entrada debe
de ser de al menos 5".
La linea de suministro de gas por el horno deberla tener un
tubo de 1/2" o de 3/4".
Conversion de gas propano/licuado
Esta plancha de cocinar ha sido disefiada para utilizar gas
natural o gas propano. Ha sido fijada en la fabrica para
utilizarse con gas natural.
Si desea hacer la conversion para utilizar el gas propano,
use las piezas con orificios fijados provistos en el
paquete del manual de instrucciones para la instalacion
en el paquete escrito “PARA LA CONVERSION EN GAS
PROPANO”. Siga las instrucciones que estan con los
orificios.
Para hacer la conversi6n del gas natural al gas propano,
es necesario utilizar el servicio de un técnico calificado,
in acuerdo con las instrucciones del fabricante y todos
los cédigos y reglamentos regulacores. Si todas las
instrucciones no son observadas, se puede ocurrir severos
lesiones o dafos materiales. La agencia calificada que hace
el trabajo asuma la responsabilidad para la conversion.
PNGTSIMTETEN si ia conversion apropiada no esta
observada, se puede ocurrir severos lesiones o dafios
materiales.
importante: Retire todos los articulos de embalaje y
folletos de la cocina antes de realizar las conexiones de gas
y eléctricas a la cocina.

INSTRUCCIONES DE INSTALACION PARA PLANCHA DE COCINAR A GAS
(Para modelos de 30 & 36)
instalacién del regulador de presion
Instale el regulador de presién con la flecha del regulador
apuntando hacia la unidad en una posicién que permita
alcanzar la tapa de entrada.
No ajuste demasiado la conexién. El
regular esta fundida a presién. Al ajustar demasiado se
puede romper el regulador causando una fuga de gas y
un posible incendio o explosion.
Valvula de FLUJO DEL GAS Regulator
cierre 2 , wc de vresion
Unidn Unidn p
manual | |
| L@)z | LT IN
Abierto i B t ill t B ‘ c
(On) oquilia Conector oquilia
Apagado flexible Tapa de
(Off) entrada
Todas las conexiones deben ajustarse con
una llave de tuerca
Figura 5
Monte el conector flexible del tubo del suministro de gas al
regulacor de presién en funcionamiento:
. valvula de cierre manual
2. boquilla de 1/2" (1.3 cm)
3. adaptador de 1/2" (1.3 cm)
4. conector flexible
5
6
7
—
. adaptador de 1/2" (1.3 cm)
. boquilla de 1/2" (1.3 cm)
. regulador de presion.
Utilice un compuesto de tubo articulado para uso de gas
natural y propano para sellar todas las conexiones de
gas. Si se utilizan conectores flexibles, asequrese que los
conectores no estan torcidos.
16
El tubo de suministro de gas deberia incluir una valvula de
cierre certificada. Esta valvula deberia estar ubicada en la
misma habitacién de la plancha de cocinar y deberia estar
en un lugar que permita una abertura y cierre faciles. No
bloquee las entradas de la valvula de cierre. La valvula sirve
para abrir o cerrar el paso del gas al artefacto.
Valvula de cierre -
Abierta
Figura 6
Abra la valvula de cierre en el tubo de suministro de gas.
Espere unos minutos para que el gas pase a través del tubo
de gas.
Verifique si hay fugas. Luego cde conectar la cocina al
gas, verifique el sisterna con un mandmetro. Si no cuenta
con éste instrumento, dé la vuelta al suministro de gas de
la cocina y utilice un detector de fugas liquidas (o agua
y jabon) en todas las articulaciones y conexiones para
verificar si existen fugas.
VENER No use ningtin tipo de llama para
verificar si hay fugas de gas. Verifique si hay fugas con
una llama puede ocasionar incendio o explosion.
Ajuste todas las conexiones en caso que sea necesario,
para evitar fugas de gas en la cocina o en el tubo de
suministro de gas.
Verifique la alineacién de las valvulas luego cde
conectar la plancha de cocinar al suministro de gas para
asegurar que no se ha movido la valvula del multiple de la
plancha de cocinar.
Desconecte la cocina y su valvula de cierre individual
del sistema de tuberia del suministro de gas durante
cualquier ensayo de presién del sistema en ensayos de
presién superiores a 1/2 psig (3.5 kPa o 14" columna de
agua).
Aparte la cocina del sistema de tuberia del suministro
de gas cerrando su valvula de cierre individual manual,
durante cualquier ensayo de presién del sistema de
suministro de gas en ensayos iguales o inferiores a 1/2 psig
(3.5 kPa o 14" columna de agua).

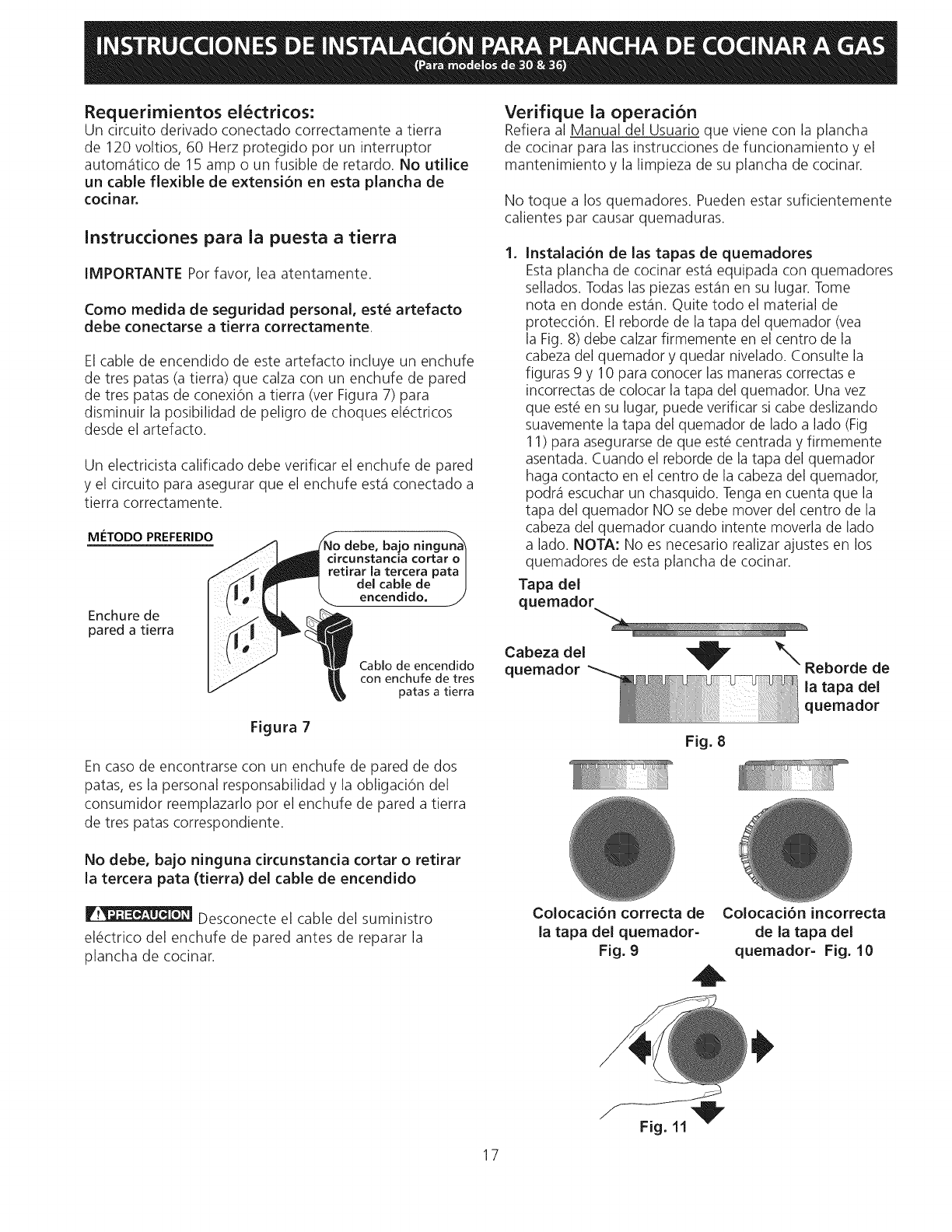

INSTRUCCIONES DE INSTALACION PARA PLANCHA DE COCINAR A GAS
(Para modelos de 30 & 36)
Requerimientos eléctricos:
Un circuito derivado conectado correctamente a tierra
de 120 voltios, 60 Herz protegido por un interruptor
automatico de 15 amp o un fusible cde retardo. No utilice
un cable flexible de extensién en esta plancha de
cocinar.
Instrucciones para la puesta a tierra
IMPORTANTE Por favor, lea atentamente.
Como medida de seguridad personal, esté artefacto
debe conectarse a tierra correctamente.
El cable de encendico de este artefacto incluye un enchufe
de tres patas (a tierra) que calza con un enchufe de pared
de tres patas de conexion a tierra (ver Figura 7) para
disminuir la posibilidad de peligro de choques eléctricos
desde el artefacto.
Un electricista calificado debe verificar el enchufe de pared
y el circuito para asegurar que el enchufe esta conectado a
tierra correctamente.
METODO PREFERIDO
No debe, bajo ninguna
circunstancia cortar o
retirar la tercera pata
del cable de
encendido.
Enchure de
pared a tierra
Cablo de encendido
con enchufe de tres
patas a tierra
Figura 7
En caso de encontrarse con un enchufe de pared de dos
patas, es la personal responsabilidad y la obligacién del
consumidor reemplazarlo por el enchufe de pared a tierra
de tres patas correspondiente.
No debe, bajo ninguna circunstancia cortar o retirar
la tercera pata (tierra) del cable de encendido
PNT b esconecte el cable del suministro
eléctrico del enchufe de pared antes de reparar la
plancha de cocinar.
Verifique la operacion
Refiera al Manual del Usuario que viene con la plancha
de cocinar para las instrucciones de funcionamiento y el
mantenimiento y la limpieza de su plancha de cocinar.
No toque a los quemadores. Pueden estar suficientemente
calientes par causar quemaduras.
1. Instalacién de las tapas de quemadores
Esta plancha de cocinar esta equipada con quemadores
sellados. Todas las piezas estan en su lugar. Tome
nota en donde estan. Quite todo el material de
proteccién. El reborde de la tapa del quemadcor (vea
la Fig. 8) debe calzar firmemente en el centro de la
cabeza del quemadcor y quedar nivelado. Consulte la
figuras 9 y 10 para conocer las maneras correctas e
incorrectas de colocar la tapa del quemador. Una vez
que esté en su lugar, puede verificar si cabe deslizando
suavemente la tapa del quemador de lado a lado (Fig
11) para asegurarse de que esté centrada y firrmemente
asentada. Cuando el reborde de la tapa del quemacor
haga contacto en el centro de la cabeza del quemador,
podra escuchar un chasquido. Tenga en cuenta que la
tapa del quemador NO se debe mover del centro de la
cabeza del quemador cuando intente moverla de lado
a lado. NOTA: No es necesario realizar ajustes en los
quemadores de esta plancha de cocinar.
Tapa del
quemador
Cabeza del
quemador
| \ Reborde de
la tapa del
quemador
Colocaciéon correcta de Colocacioén incorrecta
la tapa del quemador- de la tapa del
Fig. 9 quemador- Fig. 10

INSTRUCCIONES DE INSTALACION PARA PLANCHA DE COCINAR A GAS
(Para modelos de 30 & 36)
2. Abre el suministro eléctrico y la valvula de cierre
principal del gas.
3. Verifique los dispositivos de encendido
La manipulacién de los dispositivos de encendido
eléctrico deberia verificarse tras haber revisado
detenidamente la plancha de cocinar y los conectores
del tubo del suministro de fugas y tras haber conectado
la plancha de cocinar al suministro eléctrico.
Para operar en la superficie del quemador:
A. Presione y gire la perilla de control hasta LITE. Se
escuchara a un pequefo ruido. Este es el ruido
producido por el dispositivo de encendido eléctrico
cuando enciende el quemador.
B. Una vez que el quemador esta encendido, gire
hasta obtener el tamafio de la llama deseada. No
es necesario ajustar los controles en una marca
determinada. Use las marcas como gufa y ajuste la
llama segtin se desea.
4. Verifique el ajuste “LO” O “SIMMER” de las
valvulas de superficie de quemador (ver Figura12)
Presione y gire el botén de control al ajuste “LO” (o
“SIMMER").El ajuste “LO” de cada quemador ha
sido creado en la fabrica para fijarse al menor ajuste
disponible para entregar un re encendido confiable
del quemador. Si no queda encendido en ei ajuste
“LO”, verifique el ajuste “LO” como se muestra a
continuacion.
A. Deje que la cocina se enfrie a temperatura
ambiente.
B. Enciende todos los quemadores girando cada botén
de control hasta LITE para encender los quemadores
y fijarlos en "HI".
C. Gire rapidamente el quemador hasta LOWEST
POSITION.
D. Si el quemador se apaga, reajuste la valvula como
se muestra a continuacién:
Retire el botén de control del quemador, inserte un
destornillador de cuchillo delgado en el vastago del
agujero de la valvula y encaje el tornillo ranurado. E|
tamano de la llama se puede aumentar o disminuir
girando el tornillo. Gradue la llama hasta que se
pueda girar rapidamente hacia abajo desde HI
hasta LOWEST POSITION sin apagar la llama. La
llama deberla ser lo mas baja posible y estable sin
apagarse.
E. Sise desea ajustar otro quemador, repita los pasos
de A aD descritos hasta que los quemadores
funcionen correctamente.
18
El hueco del
vastago de la
valvula
Figura 12
Cuando se han realizado todos los sistemas
de conexion
Asegtirese que todos los controlos estan en la posicién de
OFF (apagado).
Asegtirese que el flujo de combustion y ventilacién de aire
de la cocina no estan obstruidos
Modelo y ubicacion del numero de serie
La placa de numero de serie esta ubicada en el lado de
abajo de la caja de quemadores.
Asegtirese de inciuir el modelo, numero de serie y el
numero o letra del lote que se encuentran en la placa, en
todo pedido de partes o solicitud de informacién acerca de
su plancha de cocinar.
La placa de numero de serie también indica las
especificaciones de los quemadores, el tipo de combustible
y la presién para la cual fue ajustada la plancha de cocinar
en la fabrica.
Antes de llamar al servicio
Lea la seccioén Lista de Control de Averias en su Manual
del Usuario. Esto le podra ahorrar tiempo y gastos. Esta
lista incluye ocurrencias comunes que no son el resultado
de defectos de materiales o fabricacién de este artefacto.
Lea la garantia y la informacion sobre el servicio en su
Manual del Usuario para obtener el numero de teléfono
y la direccién del servicio o llamar 1-888-SU-HOGAR™.
Por favor llame o escriba si tiene preguntas acerca de su
estufa o necesita repuestos.

ol
BOUGIE D* ALLUMAGE -BRULEUR
|
TOP BURNER [GNI TER
QUEMADOR DE ENCENDIDO SUPERIOR
CONNECTOR BOUGIE D’ ALLUMAGE -BRULEUR
EMPALME
CONNECTEUR
|
GROUND
PUESTA A TIERRA
MISE A LA TERRE
TOP BURNER IGNITER
QUEMADOR DE ENCENDIOO SUPER [OR
BOUGIE DY ALLUMAGE -BRULEUR
N
|
FOO OF
[GN(TER MODULE BOARD
TOP BURNER IGNITER CAUTION:
OPTIONAL
CAUTION:
QUEMADOR DE ENCENO1OQ SUPERIOR Ld LABEL ALL WIRES PRIOR TO DISCONNECTION WHEN SERVICING CONTROLS. N
OPC TONAL. WIRING ERROR CAN CAUSE IMPROPER AND DANGEROUS OPERATION,
BOUGIE D* ALLUMAGE-BRULEUR VERIFY PROPER OPERATION AFTER SERVICING.
FACULTAT IE,
; AVISO:
ETIQUETE TOOOS LOS ALAMBRES ANTES DE DESCONECTAR PAR
TOP BURNER ICNITER am I REALIZAR ET MANTENIMIENTO DE LOS CONTROLES. ERROR DE
OPT TONAL ti RIGHT REAR ALAMBRAJE PUEDE CAUSAR UN FUNCIONAMIENTO INCORRECTO
QUEMADOR DE ENCENDIDO SUPERIOR 1 1h. Se TRASERO Y PELIGROSO. VERIQUE SI EL FUNCIONAMIENTO ESTA =
ORC TONAL ee CORRECTO DESPUES DEL MANTENIMIENTO
BOUGIE
B*
ALLUMAGE-GRULEUR
14
DERECHO
E
GP
FACULTATIF 14 INTER. ALLUM. (on)
ra DAR, AVERT 1SSEMENT : -
ETIQUETER CHAQUE FIL AVANT LE DEBRANCHEMENT DE CEUX~C1.UNE ERREUR DE lo
! SK ae BRANCHEMENT PEUT CAUSER UNE OPERATION DANGEREUSE. VERIFIER LE BON mH
' FONCTIONNEMENT DE L‘ APPAREIL APRES TOUTE REPARATION. oa
oO
13 LEFT REAR (a,
1d
IGN.
SW.
S
Io in .
TOP BURNER IGNITER 1 aes x
QUEMADOR DE ENCENDIDO SUPERIOR rd INTER ALLUM (a
BOUGIE 0’ ALLUMAGE-BRULEUR ia : :
i GAR. RIGHT FRONT LEFT FRONT LEFT REAR R LIGHT REAR oO
}ON,
SW
IGN.
SW.
ISN.
ou.
INT.
ENC.
TRASERO
:
INT.
ENC.
CE
INT.
ENC,
DE
NT.
ENC.
TRASERO
Neen
=
8K~1
BK-1
FRENTE
DERECHO
FRENTE
|ZQUIEROO
Wipe
ace
INTER.
ALLUM
ve
INTER.
ALLUM.
INTER.
ALLUM,
INTER,
ALUM.
UNTER.
.
o
ia LEFT FRONT C. AV. —_ Pe
14 IGN. SW. >
rd INTENC. Oe le eee ea a Oe cbeeentef ee e a
1 FRENTE |ZQUIERDO
TOP BURNER IGNITER ri INTER: ALLUM fon
QUEMADOR DE ENCENDID0 SUPERIOR 13 G. AV. oO
BOUGIE O° ALLUMAGE-BRULEUR errr i rrp rp tt Ep A
°
BK-1 BK-1 Oo
>
ti RIGHT FRONT 2
ia IGN. SW.
1} INT. ENC. DE o
IGNITER
MODULE
BOARD
rd
FRENTE
DERECHO
(Co!
CUADRO DE MODULO DE ENCENDIDO bd INTER. ALLUM. o
BLOC CONNECTION ALLUMEUR 14 DAV. ry
1
TOP BURNER IGNITER
» L ota | QUEMADOR DE ENCENDIDO SUPERIOR FE
jen
o
(e)
v
ef
o
Fo
e
5
on
o
wv
foal
=
fas
Pa
G)
9
Ar
‘fy
>]
pe
=
=
>
a
>)
=
=
>
Oo
2
_
Pa
all
>
Er
=
a
°
Pad
=
a
Be
=
2]
2
(@
Bee
POWER CORD TOP BURNER [GNITER CUADRO DE MODULO DE ENCENO1D0
PARA TRANSPORTE QUEMADOR DE ENCENOIDO SUPERIOR BLOC CONNECTION ALLUMEUR
WARNING DE FUERZA BOUGIE B* ALLUMAGE-BRULEUR
DISCONNECT POWER BEFORE SERVICING UNIT. CABLE . End S
AVIS DY ALTMENTAT ION
DESCONECTE LA ENERGIA ANTES DE REALIZAR
EL MANTENIM{ENTO DEL ELECTRODOMEST ICO.
AVERT [SSEMENT -
COUPER LE COURANT AVANT D’EFFECTUER LA 2 18 200 3304
REPARATICN.
1 20 150 3321
COLOR COE 7 CODICES TE COLOR 7 COE, COLLET VRE cane
BK| BLACK / NEGRO 7 NOIR
ALAMBRE | MEDIDA TEMP. °C
W [WHITE 7 BLANCO 7 BLANC ALA MED STYLE UL 318047111 REV.B

0¢
FOP BURNER EGNITER CAUTION:
QUEMADOR DE ENCENDSID0 SUPERIOR SED at : : ag EN CEI ING CS
BOUGIE D* ALLUMAGE-BRULEUCR LABEL ALL WIRES PRIOR TO DISCONNECTION WHEN SERVICING CONTROLS.
WIRING ERROR CAN CAUSE IMPROPER AND DANGEROUS OPERATION.
we3 im ) VERIFY PROPER OPERATION AFTER SERVICING.
I
AVISQ:
wi : \ RIGHT REAR ETIQUETE topes _ AMBRE: DEE ONE
TOP BURNER IONITER wm pT | RIGS TIQUETE TODOS LOS ALAMGRES ANTES DE DESCONECTAR PAR
QLEMADOR ENCEND IDO SUPERIOR : 1 INT_ ENC. TRASERO REALS ZAR ET MANTENIMIENTO DE LOS CONTROLES. ERROR DE
BOUGIE D* ALLUMAGE-BRULEUR ‘ | | DERECHO ALAMBRAJE PUEDE CAUSAR UN FUNCIONAMIENTO [NCORRECTO
OO ABR ACCUM. Y GROSG. VERIQUE S| EL FUNCIONAMIENTO ESTA
DAR. CORRECTO DESPUES DEL. MANTENIMIENTO.
W-3
i Red Red L N
AVERT | SSEMENT ;
TOP BURNER IGNITER am ETIQUETER CHAQUE FIL AVANT LE DEBRANCHEMENT DE CEUX-C1.UNE ERREUR DE
BRANCHEMENT PEUT CAUSER UNE OPERATION DANGEREUSE. VERIFIER LE BON
QUEMADOR DE ENCEND: DO SUPERIOR
FONCTIONNEMENT DE L' APPAREIL APRES TOUTE REPARATION.
I
i I
BOUGIE 8° ALLUMAGE-BRULEUR i
i I
I
I
We3
|
: R-d
wh CENTRE REAR RIGHT FRONT LEFT FRONT REAR RIGHT REAR
: 1 LEFT FRONT (GN. SW. GN. SW. IGN. SW. (GN. SW. IGN. SW.
FOP SURNER IGNITER i ' TGN. SW INTLENC. CENTRO Ic. DE INT. ENC. INT. ENC. TRASERO NT. ENC. TRASERO
Ouemasen
fee
SENDIDO
SUPERIOR
:
I
INT
ENC,
DE
Tape
us
nN
Ae
peRecre
FRENTE
12!
WIERDO
DERECHO
WGIE D* ALLUMAGE- = : : ! PRE FER. ALLUM. ! : : tLe INTER. ALLUM.
BOUGIE
D*
ALLUMAGE-BRULEUR
f
Cc.
AR.
D.
AV.
GL
AV
D.AR
R EGNITER
DE ENCEND DO SUPER|OR
BOUGIE 2° ALLUMAGE-BRULEUR
w-3
o 4fé
—_
UW
Q
G)
o
4)
(2)
(2)
°
=
ar
2)
a)
E
pc
a
=
Oo
>
)
2.
o
im)
(2)
ae
=
a
=
]
()
9
wn
=|
2)
o
oy
(@)
2)
Q.
)
co
a
aS)
=
c)
o
Qo
ay
2
4
: a
4
a] i R-4
a
+P So nod t
a ~ =I OQ L. ©
IGNITER MODULE BOARD CONNECTOR TOP BURNER IGNITER
se oO UE ENCENG DC EMPALME QUEMADOR OE ENCEND100 SUPERIOR = SO P NG
oe NENT me CONNECTEUR BOUGIE 0° ALLUMAGE-8RULEUR
GROUND 4 IGNITER MODULE 80RD
WARNING PUESTA A T CUADRO S& MODULO DE ENCENDIDO
DISCONNECT POWER BEFORE SERVICING UNIT. MISE ALA 7 > BLOC CONNECTION ALLUMEUR
AviSO
DESCONECTE LA ENERGIA ANTES DE REAL! ZAR | vee _ oo | »
EL MANTEN|MIENTO ELECTRODOMEST ICO. POWER CORD CEMENT OF TERMINALS BECOMES NECESSARY, COMPARABLE WIRE TYPE AND
DISCONNECT POWER § RE SERVICING UNIT. PARA TRANSPORTE ABLE TERMINALS MUST BE USED
MENT DE FUERZA
URANT AVANT D'EFFECTUER LA CAE en tAaT |on EN CASO QUE SEA NECESARIO DE REEMPLAZAR LOS BORNES ECESARIO OE UTILIZAR
DY ACIMENTATICN L MISMO TIPO DE ALAMBRE Y DE MEDICOR Y EL MISMO TIPO DE SORNES.
4 20 150°C | 3321
FILS OU DES COSSES DOIVENT ETRE REMPLACES. UTILISEZ DES PIECES P
4 er’ 3 “| Bi 2 :
3
68
|
200°C
|
3304
BK]
BLACK
/
NEGRO
/
NOIR
€
TYPES
EQUIVALENTS.
2 is | 200°c | 3071 wW |WHITE 7 BLANCO / BLANC
1 18 150°C | 3321 R |RED “ ROJO / ROUGE
STYLE] COLOR CODE / COBDIGOS DE COLOR / 3 | 804 7 | I e REV . A
DE
WERE GAGE
ALAMBRE MED IDA|TEMP . °
FIL CAL
BODO UL | cope COULEUR
STYLE Up SOVe
=
on
=
G)
<
>
G)
A
=
=
<
3
a
ee)
s
=
>
Oo
Mm
E
=
z
fl
>
i
Be
a)
°
=
>
5
=
72]
2
OY
_
