Kenmore 790.3690 Series User manual

iNSTALLATiON AND SERVICE MUST BE PERFORMED BY A QUALiFiED iNSTALLER.
iMPORTANT: SAVE FOR LOCAL ELECTRICAL iNSPECTOR'S USE.
READ AND SAVE THESE iNSTRUCTiONS FOR FUTURE REFERENCE.
If the information in this manual is not followed exactly, a
fire or explosion may result causing property damage, personal injury
or death.
FOR YOUR SAFETY:
-- Do not store or use gasoline or other flammable vapors and liquids
in the vicinity of this or any other appliance.
-- WHAT TO DO IF YOU SMELL GAS:
• Do not try to light any appliance.
• Do not touch any electrical switch; do not use any phone in your
building.
• Immediately call your gas supplier from a neighbor's phone. Follow
the gas supplier's instructions.
• If you cannot reach your gas supplier, call the fire department.
-- Installation and service must be performed by a qualified installer,
service agency or the gas supplier.
Appliances Installed in the state
of Massachusetts:
This Appliance can only be installed
in the state of Massachusetts by a
Massachusetts licensed plumber or
gasfitter.
This appliance must be installed with a
three (3) foot /36 in. long flexible gas
connector.
A"T" handle type manual gas valve
must be installed in the gas supply line
to this appliance.
IMPORTANT: Cabinet and
countertop width should match
the cutout width.
Locate Cabinet Doors
1" (2.5 cm) Min.
Cutout Opening. " Min.
(61 cm Min.)
Grounded Junction Box or Wall Outlet Should Be Located 8" to 17" (20.3 cm
to 43.2 cm) From Right Cabinet and 2" to 4" (5.1 cm to 10.2 cm) From Floor.
Do not install the unit in the cabinet before reading next page.
35 7/8" (91.1cm) - 31 5/16" 28 5/16" (71.9cm)
36 5/8" (93cm) (79.5cm) 30_+1/16" (76.2_+0.15cm)
NOTE: Wiring diagram for these appliances are enclosed in this booklet.
Printed in United States
21 3/4" (55.2cm) Min.
22 1/8" (56.2cm) Max
24" (61cm) Min. with
backguard
36 5/8" (93cm) Max.
35 7/8" (91.1cm)
P/N 318201681 (0906) Rev. A
English - pages 1-11
Espahol - p_iginas 12-22
Wiring Diagrams - pages 23-24

NOTES:
_! Do not pinch the power supply cord between the range and the wall.
Do not seal the range to the side cabinets.
24" (6! cm) minimum clearance between the cooktop and the bottom of the cabinet when
the bottom of wood or metal cabinet is protected by not less than 1/4" (0.64 cm) flame
Ot retardant millboard covered with not less than No. 28 MSG sheet metal, 0.015" (0.4 mm)
stainless steel, 0.024" (0.6 mm) aluminum, or 0.020" (0.5 mm) copper.
30" (76.2 cm) minimum clearance when the cabinet is unprotected.
For cutouts below 22 7/8"(58.1 cm), appliance will slightly show out of the cabinet.
Allow at least 19 ¼" (48.9 cm) clearance for door depth when it is open.
22 7/8" (58.1 cm) min.
23 1/4" (59.05 cm) max.
(see Note 4)
______ 1 1/8"
i (2.86 cm)
FRONT
OF _F -_
CABINET Ref.
S
Door Open
(see note 5) A
Side Panel
35 7/8" (91.1cm) - 31 5/16"
36 5/8" (93cm) (79.5cm) 28 5/16" (71.9cm) 30_+1/16" (76.2_+0.15cm) 21 3/4" (55.2cm) Min. 22 1/8" (56.2cm) Max
24" (61cm) Min. with
backguard
36 5/8" (93cm) Max.
35 7/8" (91.1cm)

important Notes to the Installer
1. Read all instructions contained in these installation
instructions before installing range.
2. Remove all packing material from the oven
compartments before connecting the gas and
electrical supply to the range.
3. Observe all governing codes and ordinances.
4. Be sure to leave these instructions with the consumer.
5. Note: For operation at 2000 ft. elevations above see
level, appliance rating shall be reduced by 4 percent
for each additional 1000 ft.
important Note to the Consumer
Keep these instructions with your Use & Care Guide for
future reference.
IMPORTANT SAFETY
INSTRUCTIONS
Installation of this range must conform with local codes
or, in the absence of local codes, with the National Fuel
Gas Code ANSI Z223.1/NFPA .54-latest edition.
This range has been design certified by CSA
International. As with any appliance using gas and
generating heat, there are certain safety precautions you
should follow. You will find them in the Use and Care
Guide, read it carefully.
• Be sure your range is installed and grounded
properly by a qualified installer or service
technician.
•This range must be electrically grounded in
accordance with local codes or, in their absence,
with the National Electrical Code ANSI/NFPA No.
70--latest edition. See Grounding Instructions.
Before installing the range in an area covered
with linoleum or any other synthetic floor
covering, make sure the floor covering can
@All appliance can tip.
•Injury to persons could result.
•Install anti-tip bracket packed with
your appliance.
See installation Instructions.
To reduce the risk of tipping of the
range, the range must be secured by
properly installed anti-tip bracket(s)
provided with the range. To check if
the bracket(s) is installed properly,
grasp the top rear edge of the range and
carefully tilt it foward to make sure the range is
anchored.
withstand heat at least 90°F above room
temperature without shrinking, warping or
discoloring. Do not install the range over carpeting
unless you place an insulating pad or sheet of 1/4"
(10,16 cm) thick plywood between the range and
carpeting.
Make sure the wall coverings around the range
can withstand the heat generated by the range.
Do not obstruct the flow of combustion air at the
oven vent nor around the base or beneath the
lower front panel of the range. Avoid touching the
vent openings or nearby surfaces as they may become
hot while the oven is in operation. This range requires
fresh air for proper burner combustion.
Never leave children alone or
unattended in the area where an appliance is in
use. As children grow, teach them the proper, safe use
of all appliances. Never leave the oven door open when
the range is unattended.
Stepping, leaning or sitting on the
doors or drawers of this range can result in serious
injuries and can also cause damage to the range.
Do not store items of interest to children in
the cabinets above the range. Children could be
seriously burned climbing on the range to reach items.
To eliminate the need to reach over the surface
burners, cabinet storage space above the burners
should be avoided.
Adjust surface burner flame size so it does not
extend beyond the edge of the cooking utensil.
Excessiveflame is hazardous.
Do not use the oven as a storage space. This
creates a potentially hazardous situation.
Never use your range for warming or heating the
room. Prolonged use of the range without adequate
ventilation can be dangerous.
Do not store or use gasoline or other flammable
vapors and liquids near this or any other
appliance. Explosions or fires could result.
In the event of an electrical power outage, the surface
burners can be lit manually. To light a surface burner,
hold a lit match to the burner head and slowly turn
the Surface Control knob to LITE.Use caution when
lighting surface burners manually.
Reset all controls to the "off" position after using
a programmable timing operation.
FOR MODELS WITH SELF-CLEAN FEATURE:
Remove broiler pan, food and other utensils
before self-cleaning the oven. Wipe up excess
spillage. Follow the predeaning instructions in the Use
and Care Guide.
Unlike the standard gas range, THIS COOKTOP
IS NOT REMOVABLE. Do not attempt to remove the
cooktop.
3

| Cabinet Construction
_ To eliminate the risk of cabinet burns
and fire, do not have cabinet storage space above the
range. If there is cabinet storage space above range,
reduce risk by installing a range hood that projects
horizontally a minimum of 5" (12.7cm) beyond the
bottom of the cabinet.
| Countertop Preparation
• The cooktop sides of the range fit over the cutout
edge of your countertop.
• If you have a square finish (flat) countertop, no
countertop preparation is required. Cooktop sides lay
directly on edge of countertop.
Formed front-edged countertops must have molded
edge shaved flat 3/4" (1.9 cm) from each front corner
of opening (Figure 1).
Tile countertops may need trim cut back 3/4"(1.9 cm)
from each front corner and/or rounded edge flattened
(Figure 1).
Formed or tile countertop
trimmed _A" (1.9 cm) back at
(1.9 cm) front corners of countertop
I Figure I opening.
If the existing cutout width is greater than
30-1/16" (76,4 cm), reduce the 3A" (1.9 cm)
dimension.
• Countertop must be level. Place a level on the
countertop, first side to side, then front to back. If the
countertop is not level, the range will not be level.
The oven must be level for satisfactory baking results.
Cooktop sides of range fit over edges of countertop
opening.
| Provide an adequate Gas Supply
When shipped from the factory, this unit is designed
to operate on 4"(10,16 cm) water column (1.0 kPa)
Natural gas manifold pressure. A convertible pressure
regulator is connected to the range manifold and MUST
be connected in series with the gas supply line. If LP/
Propane conversion kit has been used, follow instructions
provided with the kit for converting the pressure
regulator to LP/Propane use.
Care must be taken during installation of range not to
obstruct the flow of combustion and ventilation air.
For proper operation, the maximum inlet pressure to
the regulator should be no more than 14"(35,56 cm)
of water column pressure (3.5 kPa). The inlet pressure
to the regulator must be at least 1" (.25 kPa) greater
than the regulator manifold pressure setting. Examples:
If regulator is set for natural gas 4" (10,16 cm) manifold
pressure, inlet pressure must be at least 5"(12.60 cm);
if regulator has been converted for LP/Propane gas
10"(25,4 cm) manifold pressure, inlet pressure must be
at least 11 "(27,9 cm).
Leak testing of the appliance shall be conducted
according to the instructions in step 4.
The gas supply line should be 1/2"or 3A" I.D. (Interior
Diameter)
| Seal the openings
Seal any openings in the wall behind the range and
in the floor under the range after gas supply line is
installed.
Connect the range to the gas
supply
Important: Remove all packing material and literature
from range before connecting gas and electrical supply.
To prevent leaks, put pipe joint sealant on all external
pipe threads.
Your regulator is in
location as shown.
Do not
allow regulator to
rotate on pipe when
tightening fittings.
PressureRegulatorLocation
Figure 2
Connection to Pressure Regulator
The regulator is already installed on the appliance.
Do not make the connection too tight.
The regulator is die cast. Overtightening may crack the
regulator resulting in a gas leak and possible fire or
explosion.
Manual GAS FLOW Pressure
Shutoff Flare __ Flare Regulator
Valve Union Union
Access
Off Connector Cap
All connections must be wrench-tightened
Figure 3
4

Assembletheflexibleconnectorfromthegassupplypipe
tothepressureregulatorinthefollowingorder:
1. manualshutoffvalve(notincluded)
2. 1/2"nipple(notincluded)
3. 1/2"flareunionadapter(notincluded)
4. flexibleconnector(notincluded)
5. 1/2"flareunionadapter(notincluded)
6. 1/2"nipple(notincluded)
7. pressureregulator(included)
Usepipe-jointcompoundmadeforusewithNaturaland
LP/Propanegastosealallgasconnections.Ifflexible
connectorsareused,becertainconnectorsarenot
kinked.
Thesupplylinemustbeequippedwithanapproved
manualshutoffvalve.Thisvalveshouldbelocatedin
thesameroomastherangeandshouldbeinalocation
thatallowseaseof openingandclosing.Donotblock
accesstotheshutoffvalve.Thevalveisforturningonor
shuttingoffgastotheappliance.
t_
|LP/Propane Gas Conversion
This appliance can be used with Natural gas or LP/
Propane gas. It is shipped from the factory for use with
natural gas.
If you wish to convert your range for use with LP/
Propane gas, use the supplied fixed orifices located in a
bag containing the literature marked "FOR LP/PROPANE
GAS CONVERSION." Follow the instructions packaged
with the orifices for surface, oven and broil burners
conversion.
The conversion must be performed by a qualified service
technician in accordance with the manufacturer's
instructions and all local codes and requirements. Failure
to follow these instructions could result in serious injury
or property damage. The qualified agency performing
this work assumes responsibility for the conversion.
Failure to make the appropriate
conversion can result in serious personal injury and
property damage.
Shutoff Valve -
Open position Figure 4
Once regulator is in place, open the shutoff valve in the
gas supply line. Wait a few minutes for gas to move
through the gas line.
Check for leaks, After connecting the range to the gas
supply, check the system for leaks with a manometer. If
a manometer is not available, turn on the gas supply and
use a liquid leak detector (or soap and water) at all joints
and connections to check for leaks.
Do not use a flame to check for leaks
from gas connections. Checking for leaks with a flame
may result in a fire or explosion.
Tighten all connections as necessary to prevent gas
leakage in the range or supply line.
Disconnect this range and its individual manual
shutoff valve from the gas supply piping system during
any pressure testing of that system at test pressures
greater than 1/2 psig (3.5 kPa or 14" water column).
Isolate the range from the gas supply piping system
by closing its individual manual shutoff valve during any
pressure testing of the gas supply piping system at test
pressures equal to or less than 1/2 psig (3.5 kPa or 14"
water column).
| Electrical Requirements
120 volt, 60 Hertz, properly grounded dedicated circuit
protected by a 15 amp circuit breaker or time delay fuse.
Note: Not recommended to be installed with a Ground
Fault Interrupt (GFI).
Do not use an extension cord with this range.
Grounding Instructions
IMPORTANT Pleaseread carefully.
For personal safety, this appliance must be properly
grounded,
The power cord of this appliance isequipped with a
3-prong (grounding) plug which mates with a standard
3-prong grounding wall receptacle (see Figure 5) to
minimize the possibility of electric shock hazard from the
appliance.
The wall receptacle and circuit should be checked by
a qualified electrician to make sure the receptacle is
properly grounded.
Preferred Method
Grounding type
wall receptacl
Do not, under any
circumstances, cut,
remove, or bypass
the grounding
prong.
Power supply cord with
3-prong grounding plug.
Figure 5

Whereastandard2-prongwallreceptacleisinstalled,
it isthepersonalresponsibilityandobligationofthe
consumerto haveitreplacedbyaproperlygrounded
3-prongwallreceptacle.
Donot,underanycircumstances,cutor removethe
third (ground)prongfromthe powercord,
Disconnectelectricalsupplycordfrom
wallreceptaclebeforeservicingcooktop.
| Moving the Appliance for
Servicing and Cleaning
Turn off the range line fuse or circuit breakers at the
main power source, and turn off the manual gas shut-off
valve. Make sure the range is cold. Remove the service
drawer (warmer drawer on some models) and open the
oven door. Lift the range at the front and slide it out
of the cut-out opening without creating undue strain
on the flexible gas conduit. Make sure not to pinch
the flexible gas conduit at the back of the range when
replacing the unit into the cut-out opening. Replace
the drawer, close the door and switch on the electrical
power and gas to the range.
Range Installation
Important Note: Door removal is not a requirement for
installation of the range, but is an added convenience.
Refer to the Use
and Care Guide for
oven door removal
instructions,
Standard Installation Figure 6 cl-
OThe range cooktop overlaps the countertop at the
sides and the range rests on the floor. The cooktop
is 31 1/2" (81 cm) wide.
_lnstall base cabinets 30" (76.2 cm) apart. Make sure
they are plumb and level before attaching cooktop.
Shave raised countertop edge to clear 31 1/2" (81
cm) wide range top rim.
_lnstall cabinet doors 31 " (78.7 cm) min. apart so it
will not interfere with range door opening.
_Cutout countertop exactly as shown on page 1.
For models equipped with Leveling Device:
|Make sure the front leveling legs and the rear
leveling device are setup higher than the height of
the cabinet.
_:_[ Ir_j__ Install the anti-tip bracket at this
point before placing the range at its final
position. Follow the installation instructions on
page 11 or 12 or on the anti-tip bracket template
supplied with the range.
_To provide an optimum installation, the top surface
of the countertop must be level and flat (lie on the
same plane) around the 3 sides that are adjacent
to range cooktop. Proper adjustments to make
the top flat should be made or gaps between the
countertop and the range cooktop may occur.
__ To reduce the risk of damaging your
appliance, do not handle or manipulate it by the
ceramic glass. Manipulate with care.
|Position range in front of the cabinet opening.
_Make sure that the cooktop glass which overhangs
the countertop clears the countertop. If necessary,
raise the unit by lowering the leveling legs.
_Slide the range into the cutout opening and center
it before leveling it.
_Level the range (see section 9). The floor where
the range is to be installed must be level. Follow
the instructions under "Leveling the Range- Models
Equipped with Leveling Device".
_,l_l="JAdjust leveling legs so that the underside of the
cooktop is sitting on the countertop. Carefully
screw in (refer to Leveling the range: Models
equipped with Leveling Device") the back leveling
leg until the cooktop glass overhang touches slightly
the countertop. Then carefully screw in the front
two leveling legs until the cooktop glass overhang
touches slightly the countertop.
For models equipped with Levelin Lg_L=eg
only (no leveling device):
_Make sure the four leveling legs (front and rear) are
setup higher than the height of the cabinet (shown
on page 3).
|_ Install the anti-tip bracket at
this point before placing the range at its final
position. Follow the installation instructions on
page 11 or 12 or on the anti-tip bracket template
supplied with the range.
_To provide an optimum installation, the top surface
of the countertop must be level and flat (lie on the
same plane) around the 3 sides that are adjacent
to range cooktop. Proper adjustments to make
the top flat should be made or gaps between the
countertop and the range cooktop may occur.

__J__ To reduce the risk of damaging your
appliance, do not handle or manipulate it by the
ceramic glass. Manipulate with care.
_Position range in front of the cabinet opening.
_Make sure that the glass which overhangs the
countertop clears the countertop. If necessary, raise
the unit by lowering the leveling legs.
_Eevel the range (see section 9). The floor where
the range is to be installed must be level. Follow
the instructions under "Leveling the Range-Models
Equipped with Leveling Legs".
_Slide the range into the cutout opening.
|Models Equipped with Leveling Legs
Level the range and set cooktop height before
installation in the cut-out opening.
1. Install an oven rack in the center of the oven.
2. Place a level on the rack (see Figure 8). Take 2
readings with the level placed diagonally in one
direction and then the other. Level the range, if
necessary, by adjusting the 4 leg levelers with a
wrench (see Figure 17).
3. Taking care to not damage the countertop, slide
range into cutout opening and double check for
levelness.
lf Accessories Needed
Installation With Backguard
A backguard kit can be ordered through a Sears
Service Center. The cutout depth (213A" (5B,2cm) Min.,
221/s'' (56,2cm) Max.) needs to be increased to 24"
(61cm) when installing a backguard
Installation With End Panel
An end panel kit can be ordered through a Sears
Service Center.
Installation With Side Panel
A side panels kit can be ordered through a Sears
Service Center. Install cabinet doors 31 " (78,7cm) min.
apart so as not to interfere with range door opening. Levelin
ust Rear Levelin¢
Leveling the Range
Models Equipped with Leveling Device
Level the range after installation in the cutout opening.
1. Open the range drawer. The leveling screws control
the height of the rear leg.
2. Adjust the appliance legs as follows until the
underside of the cooktop (or cooktop glass) surface
is sitting level on the countertop (Figure 7).
a.To adjust the front legs, use a wrench on the
leg base and turn counterclockwise to lower or
clockwise to raise the range.
b.To adjust the rear legs, use a ratchet or
a nutdriver and turn the leveling screws
counterclockwise to lower or clockwise to raise
the range.
3. Check if the range is level by installing an oven rack
in the center of the oven and placing a level on the
rack (Figure 8).
4. Take 2 readings with the level placed diagonally in
one direction and then the other. Level the range, if
necessary, by adjusting the leveling legs.
5. If the range cannot be level, contact a carpenter to
correct sagging or sloping floor.
Font
Leveling
Leg
Figure 7
Figure 8
7

Decorative Rear Trim Installation
(if required)
1. Disconnect the power from the range.
2. Make sure the range is leveled.
3. Pull range toward you.
4. Measure the distance between the floor and the
surface underneath the cooktop frame.
5. Mark that distance on the wall where the decorative
trim will be installed.
6. Draw a line.
7. Place the top of the decorative trim under that line.
8. Using the screws provided fix the decorative trim into
the wall.
9. Slide the range back into position as far as it will go
and reconnect the power source.
ii "¸
zz_stance
J between the
floor and
the surface
"'-.. underneath
\.. the cooktop
"<_ame,
Figure 9
Check Operation
Refer to the Use and Care Guide packaged with the
range for operating instructions and for care and
cleaning of your range.
Remove all packaging from the oven before testing.
Install Burner Bases and Burner Caps
This range is equipped with sealed burners
as shown (see Figure 10).
a. Unpack burner bases and
burner caps.
b. Place burner bases over
each gas opening.
c. Make sure the burner i
is properly aligned and i
leveled. Place burner caps
over appropriate burner
bases.
NOTE: There are no burner
adjustments necessary on this
range. Figure 10
Turn on Electrical Power and Open
Main Shutoff Gas Valve
Check the Igniters
Operation of electric igniters should be checked after
range and supply line connectors have been carefully
checked for leaks, and range has been connected to
electric power. Tocheck for proper lighting:
a. Push in and turn a surface burner knob to the LITE
position. You will hear the igniter sparking.
b. The surface burner should light when gas is available
to the top burner. Each burner should light within
four (4) seconds after air has been purged from supply
lines. Visually check that burner has lit.
c. Once the burner lights, the control knob should be
rotated out of the LITEposition.
There are separate ignition devices for each burner. Try
each knob separately until all burner valves have been
checked.
| Adjust the "LOW" Setting of Surface
Burner Valves (see Figure 11)
a. Push in and turn each control to LITEuntil burner
ignites.
b. Quickly turn knob to LOWEST POSITION.
c. If burner goes out, readjust valve asfollows:
Reset control to OFF.Remove the surface burner
control knob, insert a thin-bladed screw driver into the
hollow valve stem and engage the slotted screw inside.
Flame size can be increased or decreased with the
turn of the screw. Adjust flame until you can quickly
turn knob from LITEto LOWEST POSITIONwithout
extinguishing the flame. Flame should be as small as
possible without going out.
Figure 11

| Operation of Oven Burners and Oven
Adjustments
11.5.1 Electric Ignition Burners
Operation of electric igniters should be checked after
range and supply line connectors have been carefully
checked for leaks, and range has been connected to
electric power.
Theoven burner isequipped with an electric control system
aswell asan electric oven burner igniter. If your model is
equipped with a waist-high broil burner igniter, it will also
have an electric burner igniter. These control systems require
no adjustment. When the oven isset to operate, current
will flow to the igniter. It will "glow" similar to a light bulb.
When the igniter has reacheda temperature sufficient to
ignite gas, the electrically controlled oven valve will open
and flame will appear at the oven burner. There isa time
lapsefrom 30 to 60 seconds after thermostat isturned ON
before the flame appearsat the oven burner. When the oven
reachesthe display setting, the glowing igniter will go off.
The burner flame will go "out" in 20 to 30 secondsafter
igniter goes "OFF". Tomaintain any given oven temperature,
this cyclewill continue as long asthe display isset to operate.
After removing all packing materials and literature from
the oven:
a) Set the oven to BAKE at 300% See Use & Care Guide
for operating instructions.
b) Within 60 seconds the oven burner should ignite.
Check for proper flame, and allow the burner to cycle
once. Resetcontrols to off.
c) If your model is equipped with a high-waist broiler,
set oven to broil. See Use & Care Guide for operating
instructions.
d) Within 60 seconds the broil burner should ignite. Check
for proper flame. Resetcontrols to off.
11.5.2 Air Shutter-Oven Burner
L wer
Oven Baffle
(
Figure 12
Waist-High
Shutter Burler
/
Lower Oven Bottom
_=-Air Shutter (removable)
front of oven bottom from oven front frame, and pull the
oven bottom out of the oven. Remove burner baffle so that
burner flame can be observed.
If the flame isyellow, increase air shutter opening size (see
"2" in Figure 13). If the entire flame isblue, reduce the air
shutter opening size.
Toadjust frame loosen lock screw (see "3" in Figure 13),
reposition air shutter, and tighten lock screw. Replace oven
bottom. Burner Tube
Lock Screw
Shutter _ )Orifice Hood
Air
Figure 13
11.5.3 Air Shutter-Broil Burner
The approximate flame length of the burner is 1 inch
(distinct inner cone of blue flame). Todetermine if the broil
burner flame is proper, setthe oven to broil. If flame is
yellow, increase air shutter opening size (see "2" in Figure
13 ). If the entire flame is blue, reduce the air shutter
opening size. Toadjust, loosen lock screw (see "3" in
Figure 13), reposition air shutter, and tighten lock screw.
When All Hookups are Complete
Make sure all controls are left in the OFFposition.
Make sure the flow of combustion and ventilation air to
the range is unobstructed.
Model and Serial Number Location
The serial plate is located on the oven front frame behind
the oven door (some models) or on the drawer side
frame (some models).
When ordering parts for or making inquiries about your
range, always be sure to include the model and serial
numbers and a lot number or letter from the serial plate
on your range.
Your serial plate also tells you the rating of the burners,
the type of fuel and the pressure the range was adjusted
for when it left the factory.
The approximate oven burner flame length is 1 inch
(distinct inner cone of blue flame).
Todetermine if the oven burner flame is proper, remove the
oven bottom and burner baffle and set the oven to bake at
300%
Toremove the oven bottom, remove oven hold down
screws at rear of oven bottom. Pull up at rear,disengage
Before You Call for Service
Read the Before You Call Checklist and operating
instructions in your Use and Care Guide. It may save you
time and expense. The list includes common occurrences
that are not the result of defective workmanship or
materials in this appliance.
Refer to your Use & Care Guide for Sears service phone
numbers or call 1-800-4-MY-HOME®.
9

| Anti-Tip Brackets Installation
instructions
| Models Equipped with Leveling Device
To reduce the risk of tipping of the range,
the range must be secured to the floor by properly
installed anti-tip bracket and screws packed with the
range. These parts are located in the oven. Failureto
install the anti-tip bracket will allow the range to tip over
if excessiveweight is placed on an open door or if a child
climbs upon it. Serious injury might result from spilled hot
liquids or from the range itself.
Follow the instructions below to install the anti-tip
brackets.
If range is ever moved to a different location, the anti-
tip brackets must also be moved and installed with the
range.
Tools Required:
Adjustable Wrench
Ratchet
Drill & 1/8"(0,32 cm) bit
5/16" (0,8 cm) Nutdriver
Level
The anti-tip bracket attaches to the floor at the back of
the range to prevent range from tipping. When fastening
bracket to the floor, be sure that screws do not penetrate
electrical wiring or plumbing. The screws provided will
work in either wood or concrete.
1. Draw a center line (CL)on the floor where the range
should be installed. Also draw a line on the floor at the
range back position if there is no wall.
2. Unfold paper template and place it flat on the floor
with the right rear corner positioned exactly on the
intersection of the center and back lines you just drew
before. (Use the diagram below to locate brackets if
template is not available (Figure 14)).
3. Mark on the floor the location of the 4 mounting
holes shown on the template. For easier installation,
3/16"(0,48 cm) diameter pilot holes 1/2"(1,27 cm)
deep can be drilled into the floor.
4. Remove template and place bracket on floor. Line up
holes in bracket with marks on floor and attach with
4 screws provided. Bracket must be secured to solid
floor (Figure 15). If attaching to concrete floor, first drill
3/16"(0,48 cm) dia. pilot holes using masonry drill bit.
5. Be sure the 4 leveling legs are at the highest position
they can be.
6. Slide range into place making sure structure of the
range is trapped by the anti-tip bracket (Figure 14).
Lower the range by adjusting the 4 leveling legs until
the underside of the cooktop issitting level on the
countertop. Refer to "Leveling the Range" section.
7. After installation, verify that the anti-tip bracket is
engaged by grasping the top rear edge of the range
and carefully attempt to tilt it forward to make sure
range is properly anchored.
i}
i}
i}
i}
i}
Floor Mount_
Screws
Figure 15
Figure 14
BACK
10

| Models Equipped with Levelin
To reduce the risk of tipping of the range,
the range must be secured to the floor by properly
installed anti-tip brackets and screws packed with the
range. These parts are located in a plastic bag in the
oven. Failure to install the anti-tip brackets will allow the
range to tip over if excessive weight is placed on an open
door or if a child climbs upon it. Serious injury might
result from spilled hot liquids or from the range itself.
Follow the instructions below to install the anti-tip
brackets.
If range is ever moved to a different location, the anti-
tip brackets must also be moved and installed with the
range. To check for proper installation, see step 5.
Tools Required:
5/16" (0,79 cm) Nutdriver or Flat Head Screwdriver
Adjustable Wrench
Electric Drill
3/16"(0,5 cm) Diameter Drill Bit
3/16"(0,5 cm) Diameter Masonry Drill Bit (if installing in
concrete)
Brackets attach to the floor at the back of the range to
hold both rear leg levelers. When fastening to the floor,
be sure that screws do not penetrate electrical wiring or
plumbing. The screws provided will work in either wood
or concrete.
i Anti-tip Bracket
BackEdgeof Range
or RearWall _ -
CL.,-"
=.9 1/8" _. 18'4 '''_" /.._r" -
<'4_' (23.2 cm) " .(46.4 cm)
/".. 28 1/8"
Anti-tip Bracket _,j(71.4 cm)
'-, (Rearwidth of range
with bodysides)
(eL = Center line
1. Unfold paper template and place it flat on the floor
with the back and side edges positioned exactly
where the back and sides of range will be located
when installed. (Use the diagram below to locate
brackets if template is not available. (Figure 16))
2. Mark on the floor the location of the 4 mounting
holes shown on the template. For easier installation,
3/16" (0.5 cm) diameter pilot holes 1/2" (1.3 cm)
deep can be drilled into the floor.
3. Remove template and place brackets on floor
with turned up flange to the front. Line up holes
in brackets with marks on floor and attach with 4
screws provided. Brackets must be secured to solid
floor. If attaching to concrete floor, first drill 3/16"
(0.5 cm) dia. pilot holes using a masonry drill bit.
4. Level range if necessary, by adjusting 4 leg levelers
with wrench (Figure 17). A minimum clearance of
1/8" (0.8 cm) is required between the bottom of the
range and the rear leg levelers to allow room for the
anti-tip brackets.
5. Slide range into place making sure rear legs are
trapped by ends of brackets. Range may need to
be shifted slightly to one side as it is being pushed
back to allow rear legs to slide under brackets. You
may also grasp the top rear edge of the range and
carefully attempt to tilt it forward to make sure
range is properly anchored.
Figure 16
SlideBack
Figure 17
11

LA INSTALACION Y EL SERVICIO DEBEN SER EFECTUADOS POR UN INSTALADOR CALIFICADO
IMPORTANTE: GUARDE ESTAS INSTRUCCIONES PARA USO DEL iNSPECTOR LOCAL DE ,//7" A-':'\, "\,
__ ELECTRiCiDAD. LEA Y GUARDE ESTAS 'NSTRUCC'ONESPARA... REFERENC'A FUTURA. (, )
IF_ Si Jainformaci6n contenida en este manual no es seguida
exactamente, puede ocurrir un incendioo expJosi6n causando daEos "L._
materiaJes,Jesionpersonal o Jamuerte.
PARASU SEGURIDAD:
-- No aJmaceneni utiJicegasoJina u otros vapores y JiquidosinflamabJesen Ja
proximidad de _ste o de cuaJquier otro artefacto.
-- QUEDEBEHACERSJPERCIBEOLORA GAS:
•No trate de encender ningun artefacto.
•No toque ningun interruptor eJ_ctrico;no use ningun teJ_fono en su edificio.
•LJamea su proveedor de gas desde eJteJ_fono de un vedno. Siga Jas
instruccionesdel proveedor de gas.
•Si no Jogracomunicarseconsu proveedor de gas, JJameaJdepartamento de
bomberos.
-- La instaJaciony el servido de mantenimiento deben serefectuados por un
instaJadorcaJificado, Jaagenda de servido o el proveedor de gas.
Aparatos InstaJados en el estado
de Massachusetts;
EsteAparato sOlopuede set instalado
en el estado de Massachusetts por un
plomero o ajustador de gas licenciado
de Massachusett.
Esteaparato se debe instalar con un
largo conector flexible de gas de tres (3)
pies/36 pulgadas.
Una wqlvulamanual de gas de tipo manija
de forma de "T" sedebe instalar en la
linea del suministro de gas de este aparato.
E
IMPORTANTE: El ancho de la
cubierta y el armario debe de set
igual al ancho deJ corte.
30" Min.
J_(76.2 cm Min.) I
La superfide debe '_1 J
estar plana y niveJada I _ I
(area sombreada)m_x_ I ---"L.
,..,.... \ 30" Mrn.
M[n. 5 ' _ ( ) 18" Min. (33 cm)
1 1/2"M_ix (12.7cm)delapared __ (45.7cm)Min.
_" • ambos lados... L _ I
(3.8cm M_ix.) ._,_
Acepille el borde _ - ..---I--_
subido a que /X II _-1¢ _ - _ _ _/4" rain.
dejeespacio _ _ J:_--31 1/2" J_l(2"_nirl. _
para,un borde _ IJ_/A (81
31 Y2 (81 cm) de _ 7 _ ,- ExactoI L_.___
anchura de estufa _ '_ I _"_--, Approx.17/8"
1/_ _1 I _-'L::_ (4.8 cm)
/..... :
Localice las puertas del ,_._ ........::j
.![
armario 1 (2.5 cm)min JC] #>"" /r_/_...-- ....... _ /
del hueco de la abertura. _ __tf -/ ............. /",./
Lacaja de empalmes o el enchufe con puesta a tierr'adeberia situarse de 8" a 17" (20.3
cm a43.2 cm) del armario derecho y de 2" a 4" (5.1 cm a 10.2 cm) del suelo.
No instale la unidad en el gabinete si no ha leido esta p_qgina.
35 7/8" (91.1cm) - 30" 31 5/16" 28 5/16" (71.9cm) 30 _+1/16" 21 3/4" (55.2cm) Min. 36 5/8" (93cm) Max.
36 5/8" (93cm) (76.2cm) (79.5cm) (76.2 _+0.15 cm) 22 1/8" (56.2cm) Max 35 7/8" (91.lcm)
24" (61cm) Min. with backguard
NOTA: Se adjunta el diagrama de cables de esta cocina al final de este libreta. P/N 318201681 (0906) Rev. A
Impreso en los Estados Unidos English - pages 1-11
Espahol - p_qginas 12-22
Diagrama de la instalaci6n alambica - p_iginas 23-24

NOTAS:
No pellizque el cordon electrico entre la estufa y la pared.
_) No selle la estufa a los armados de lado.
Un espacio minimo de 24" (61 cm) entre la superficie de la estufa y el fondo del
armario esto cuando el fondo del armado de madera o metal est,1 protegido pot
no menos de 1/4" (0.64 cm) de madera resistente al fuego cubierta pot una I_imina
_) met_ilica de MSG, n0mero 28, 0.015" (0.4 mm) de acero inoxidable, 0.024" (0.6 mm)
aluminio, 6 0.020" (0.5 ram) de cobre.
Un espado minimo de 30" (76.2 cm) cuando el armado no este protegido.
_lb Para los recortados menos que 22 7/8", el electrodomestico apareceria ligeramente
en el exterior del armado.
Deje pot los 19 ¼" (48.9 cm) de espado libre para la profundidad de la puerta cuando
este abierta.
m
PARTE
DELANTERA
DEL
ARMARIO
22 7/8" (58.1 cm) min.
23 1/4" (59.05 cm) max.
÷ (yea la nota 4) ÷ r"
r
1 1/8"
_(2.86 cm)
Ref.
Puerta abierta
(vea la nota 5) A
lateral
35 7/8" (91.1cm) - 30" 31 5/16" 28 5/16" (71.9cm) 30 _+1/16" 21 3/4" (55.2cm) Min. 36 5/8" (93cm) Max.
36 5/8" (93cm) (76.2cm) (79.5cm) (76.2 _+0.15 cm) 22 1/8" (56.2cm) Max 35 7/8" (91.lcm)
24" (61cm) Min. with backguard
13

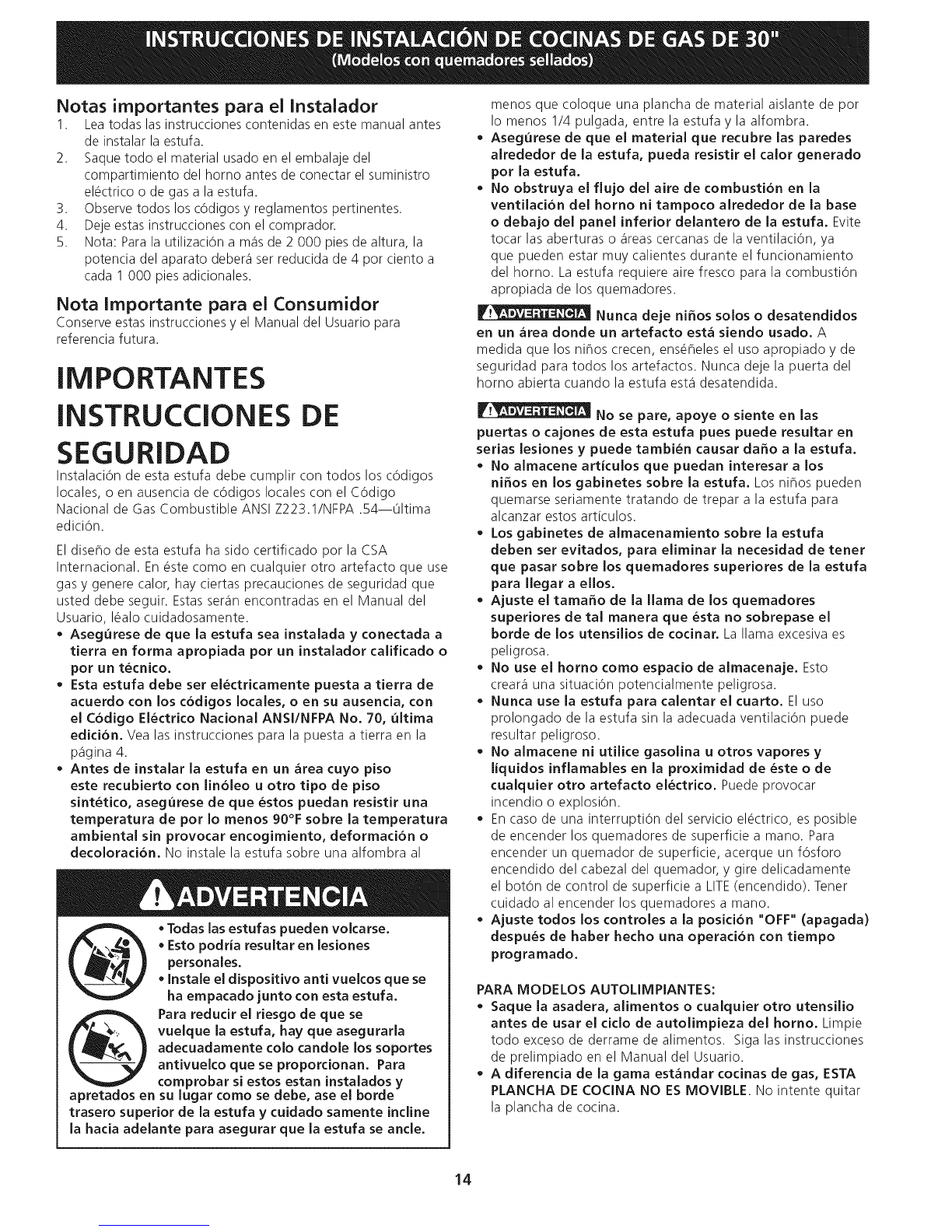

Notas importantes para el Instalador
1. Lea todas las instrucciones contenidas en este manual antes
de instalar la estufa.
2. Saque todo el material usado en el embalaje del
compartimiento del homo antes de conectar el suministro
electrico o de gas a la estufa.
3. Observe todos los cOdigosy reglamentos pertinentes.
4. Deje estas instrucciones con el comprador.
5. Nota: Para la utilizaciOn a m_s de 2 000 pies de altura, la
potencia del aparato deber_ ser reducida de 4 por ciento a
cada 1 000 pies adicionales.
Nota Importante para el Consumidor
Conserve estas instrucciones y el Manual del Usuario para
referencia futura.
IMPORTANTES
INSTRUCCIONES DE
SEGURIDAD
Instalaci6n de esta estufa debe cumplir con todos los c6digos
locales, o en ausencia de c6digos locales con el C6digo
Nacional de Gas Combustible ANSI Z223.1/NFPA .54--01tima
edici6n.
El diseflo de esta estufa ha sido certificado por la CSA
Internacional. En _ste como en cualquier otro artefacto que use
gas y genere calor, hay ciertas precauciones de seguridad que
usted debe seguir. Estas ser_in encontradas en el Manual del
Usuario, I_alo cuidadosamente.
, Asegurese de que la estufa sea instalada y conectada a
tierra en forma apropiada por un instalador calificado o
pot un tecnico.
, Esta estufa debe set electricamente puesta a tierra de
acuerdo con los c6digos locales, o en su ausencia, con
el C6digo Electrico Nacional ANSI/NFPA No. 70, ultima
edici6n. Yea las instrucciones para la puesta a tierra en la
p_igina 4.
o Antes de instalar la estufa en un area cuyo piso
este recubierto con lin6leo u otro tipo de piso
sintetico, asegurese de que estos puedan resistir una
temperatura de pot Io menos 90°F sobre la temperatura
ambiental sin provocar encogimiento, deformaci6n o
decoloraci6n. No instale la estufa sobre una alfombra al
• Todas las estufas pueden volcarse.
•Esto podria resultar en lesiones
personales.
• Instale el dispositivo anti vuelcos que se
ha empacado junto con esta estufa.
Para reducir el riesgo de que se
vuelque la estufa, hay que asegurarla
adecuadamente colo candole los soportes
antivuelco que se proporcionan. Para
comprobar si estos estan instalados y
apretados en su lugar como se debe, ase el borde
trasero superior de la estufa y cuidado samente incline
la hacia adelante para asegurar que la estufa se ancle.
menos que coloque una plancha de material aislante de por
Io menos 1/4 pulgada, entre la estufa y la alfombra.
, Asegurese de que el material que recubre las paredes
alrededor de la estufa, pueda resistir el calor generado
por la estufa.
, No obstruya el flujo del aire de combustion en la
ventilaci6n del homo ni tampoco alrededor de la base
o debajo del panel inferior delantero de la estufa. Evite
tocar las aberturas o _ireascercanas de la ventilaciOn, ya
que pueden estar muy calientes durante el funcionamiento
del homo. La estufa requiere aire fresco para la combusti6n
apropiada de los quemadores.
Nunca deje ni_os solos o desatendldos
en un area donde un artefacto esta siendo usado. A
medida que los niflos crecen, ensefleles el uso apropiado y de
seguridad para todos los artefactos. Nunca deje la puerta del
homo abierta cuando la estufa est,1desatendida.
No se pare, apoye o siente en las
puertas o cajones de esta estufa pues puede resultar en
serias lesiones y puede tambien causar daEo a la estufa.
oNo almacene articulos que puedan interesar a los
niBos en los gabinetes sobre la estufa. Los niflos pueden
quemarse seriamente tratando de trepar a la estufa para
alcanzar estos articulos.
, Los gabinetes de almacenamiento sobre la estufa
deben set evitados, para eliminar la necesidad de tenet
que pasar sobre los quemadores superiores de la estufa
para Ilegar a ellos.
Ajuste el tama_o de la llama de los quemadores
superiores de tal manera que esta no sobrepase el
borde de los utensilios de cocinar. La llama excesiva es
peligrosa.
,No use el horno como espacio de almacenaje. Esto
crear_i una situaciOn potencialmente peligrosa.
Nunca use la estufa para calentar el cuarto. El uso
prolongado de la estufa sin la adecuada ventilaciOn puede
resultar peligroso.
o No almacene ni utilice gasolina u otros vapores y
liquidos inflamables en la proximidad de este o de
cualquier otto artefacto electrico. Puede provocar
incendio o explosi6n.
Encaso de una interrupti6n del servicio electrico, es posible
de encender los quemadores de superficie a mano. Para
encender un quemador de superficie, acerque un f6sforo
encendido del cabezal del quemador, y gire delicadamente
el bot6n de control de superficie a LITE(encendido). Tener
cuidado al encender los quemadores a mano.
Ajuste todos los controles a la posici6n "OFF" (apagada)
despues de haber hecho una operacion con tiempo
programado.
PARA MODELOS AUTOLIMPIANTES:
Saque la asadera, alimentos o cualquier otto utensilio
antes de usar el cido de autolimpieza del homo. Limpie
todo exceso de derrame de alimentos. Siga las instrucciones
de prelimpiado en el Manual del Usuario.
• A diferencia de la gama estandar cocinas de gas, ESTA
PLANCHA DE COCINA NO ES MOVIBLE. No intente quitar
la plancha de cocina.
14

roll Construcci6n del armario
F_ Para eliminar el riesgo de
quemaduras o de fuego tratando de alcanzar algo pot
encima de las zonas calientes, evite de colocar articulos
sobre la cocina. Si cree necesitar este espacio, el riesgo
puede disminuir si instala un sombrerete que proteja
horizontalmente un minimo de 5" (12.7cm) sobre la
base del armario.
| Preparacion del mostrador
• Las extremidades de la cocina sobrepasan el horde de
su mostrador.
Si tiene un mostrador con las extremidades
cuadradas (planas), no se necesita ninguna
preparaci6n del mostrador.
El reborde de frente de mostradores moldeados
deben tenet hordes moldeados a 3/4" (1.gcm) a partir
de cada extremidad de la apertura (Figura 2).
Los mostradores enazulejos deber_in necesitar un
recorte de 3/4" (1.9 cm) a partir de cada extremidad
y/o un horde redondeado aplanado (Figura 2).
31_/,,_ _
(81cm) moldeado o enazulejo
recortado 3/4" (1.9 cm) hada atr&s
/en las esquinas de frente de la
(1.9 cm) abertura del mostrador.
IFigura 1
• Si el ancho de la abertura del mostrador es
mas grande que 30 1/16" (76,4 cm), ajuste a las
dimensiones como para el 3/4" (1.9).
El mostrador deber ser nivelado. Coloque un
nivelador sobre el mostrador, primero de lado a lado
y luego del frente hacia atr_is. Si el mostrador no est,1
nivelado, la cocina no estate1nivelada. El homo debe
ser nivelado para tenet resultados satisfactorios al
hornear. Las extremidades de la plancha de la cocinar
sobrepasan los hordes de la abertura del mostrador.
Proporcione un suministro de gas
adecuado
Cu_indo se envia de la f_ibrica, esta unidad ha sido
ajustada para operar con un mOltiple de admisi6n para
gas natural de 4" (10.16 cm)(1.0 kPa). Un regulador
de presi6n convertible esta conectado a la wilvula
distribuidora y DEBEset conectado con la tuberia del
suministro de gas. Si el juego de conversi6n del propano
LP/Propano se ha utilizado, sigue las instrucciones
proporcionadas el juego para convertir el regulador de
presi6n al uso de LP/Propano.
se debe de tenet cuidado durante la instalaci6n de la
estufa para no obstruir el flujo de aire de combusti6n y
ventilaci6n
Para la operaci6n apropriada, la m_ixima presi6n de
entrada al regulador no debe execeder la presi6n de una
columna de agua de 14"(35,56 cm) (3.5 kPa). La presi6n
de entrada al regulador debe set por Io menos 1" (.25
kPa) m_isgrande que la wilvula distribuidora.Ejemplos:
Si regulador se pone para el gas natural con una presi6n
de 4"(10,16 cm), la presi6n de entrada al regulador debe
set por Io menos 5"(12.60 cm); si el regulador se ha
convertido para gas LP/Propane 10"(25,4 cm)la presi6n
de entrada al regulador debe set pot Io menos 11"(27,9
cm).
Un examen de detection de fugas del aparato debe set
realizado segOn las instrucciones en el paso 4.
La linea de fuente de gas debe set de 1/2"o de 3A".
| Selle las aperturas
sella todas las aperturas en la pared detr_is de la estufa y
en el suelo debajo de la estufa despu@sque la linea del
suministro de gas sea instalada.
Conecte la estufa al suministro de gas
Importante: Quite todo el material de embalaje y
literatura de la estufa antes de conectar el gas y la fuente
el@ctrica.
Para evitar fugas, aplique
sellador de tuberias en
todas las partes roscadas
machos (exterior) de la
tuberia. El regulador se
encuentra en el lugar
que se muestra en la
ilustraci6n. (Figura 4)
F.__ No
permita que el
regulador gire sobre la
tuberia al apretar las
uniones.
UbicaciOn del
regu _dor de presiOn
Figura 2
Conecte el Regulador de Presion
El regulador de presi0n esta ya instalada para la estufa.
No haga la conexi6n demasiado
apretada. El regulador es de die cast. Elapretar
demasiado puede agrietar el regulador dando pot
resultado una fuga de gas y un fuego o una explosi6n.
Valvula de FLUJO DEL GAS Regulador
_ de presi6n
cierre Uni6n Uni6n
manual ,_
(On)_Boquilla Conector Boquill_
Apagado flexible Tapade
(Off) entrada
Todas las conexiones deben set apretadas con
una Ilave inglesa- Figura 3
15

Re0naelconectorflexibledeltubodelsuministrodegas
alreguladordelapresiOnenlaordensiguiente:
1.V_ilvuladecierremanual(noincluido)
2. Boquillade1/2"(noincluido)
3. 1/2"Adaptadordeunion(noincluido)
4. Conectorflexible(noincluido)
5. 1/2"Adaptadordeunion(noincluido)
6. Boquillade1/2" (noincluido)
7. reguladordepresiOn(incluido)
Useselladorparaunionesdetuberiashechoparael
usodegasnaturalyLP/Propaneparasellartodaslas
conectionesdegas.Siseutilizanlosconectadores
flexibles,asegures_dequelosconectadoresnoest_in
enroscados.
Lalineadelsuministrosedebedesetequipadadeuna
wilvuladecierremanualaprobada.Estawilvulasedebe
Iocalizarenelmismocuartoquelaestufaydebeestaren
unaIocalizaci6nquepermitalafacilidaddelaaberturay
delcierre.Nobloqueeelaccesoalawilvula.Lawilvulaes
paraencenderoapagarelgasdelaparato.
Valvula decierre =
Abierta Figura 6
Una vez que regulador est,1en su lugar, abra la wilvula
en la linea del suministro de gas. Esperealgunos minutos
para que el gas pueda moverse a trav_s de la linea de gas.
Compruebe para saber si hay fugas de gas. Despu_s
de conectar la estufa con la fuente de gas, compruebe
el electrodom_stico para saber si hay fugas con un
manOmetro. Si un manOmetro no est,1disponible, gire
la fuente de gas y utilice un detector liquido de fugas (o
jabOn y agua) en todos los empalmes y conexiones has la
comprobaciOn para fugas.
No utilice una llama para verificar
fugas en las conexiones de gas. Verificar para fugas con
una llama puede tenet como resultado un fuego o la
explosion.
Apriete todas las conexiones como necesario para
prevenir fugas de gas en la superficie de la estufa o en la
linea de suministro.
Desconecte la estufa y su valvula de cierre manual
del sistema de tuberia del suministro de gas durante
cualquier prueba de presiOn de ese sistema a presiones
mayores de 1/2 psig (3,5 kPa o 14" columna de agua).
Aisle la estufa del sistema de tuberia del suministro
de gas cerrando su wilvula de cierre manual durante
cualquier prueba de presiOn del sistema de tuberia del
suministro de gas prueba de presiOn iguala a o a menos
de 1/2 psig (3,5 kPa o 14" columna de agua).
| Conversion para uso de Propano
Liquido
Este aparato puede set usado con gas natural o propano
liquido. Ha sido ajustado en la f_ibrica para operar con
gas natural solamente.
Si desea convertir su estufa para uso con propano
liquido, use los orificios provistos ubicados en el bolso
que contiene la literatura titulada "FOR LP/PROPANEGAS
CONVERSION." Siga las instrucciones que vienen con los
orificios.
La conversion debe set efectuado pot un t_cnico de
servicio capacitado, de acuerdo con las instrucciones
del fabricante y con todos los cOdigos y requisitos
de las autoridades correspondiente. El no seguir las
instrucciones podria dar como resultado lesiones graves
o da_os a la propiedad. El organismo autorizado para
Ilevar a cabo este trabajo asume la responsabilidad de la
conversion.
Lafalta de una conversion apropiada
puede resultar en lesiones graves y dahos a la propiedad.
| Requisitos electricos
120 voltio, 60 Hertzio, circuito dedicado apropiadamente
puestos a tierra protegido pot un circuito de amperio
o fusible de demora de tiempo de 15 amp. Nota: no
es recomendado instalarlo con un Interruptor (GFI) de
puesta a tierra.
No utilice una extension con esta estufa.
Instrucdones de puesta a tierra
IMPORTANTE Por favor lea con cuidado.
Para la seguridad personal, este aparato debe set
puesto a tierra apropiadamente.
El cable del suministro el_ctrico de esta estufa est,1
equipado con un enchufe de tres patillas (para puesta a
tierra) que coincida con un enchufe de pared est_indar
con puesta a tierra de tres patillas para minimizar la
posibilidad que se produzcan descargas el_ctricas.
El cliente deber_i encargar a un t_cnico para asegurarse
de que el enchufe se encuentra debidamente conectado
a tierra y polarizado.
En lugares en los que aya un enchufe de pared est_indar
de dos patillas, el cliente tendr_i responsabilidad directa
y la obligaciOn de reemplazarlo pot un enchufe de pared
de tres patillas debidamente cableado a tierra.
Bajo ninguna circunstanda, corte, retire o derribe
la tercera patilla (de toma de tierra) del cable del
suministro de energia electrica.
16

Desenchufaelcabledelsuministro
deenergiael@ctricadelenchufedeparedantesde
mantenerlaplanchadecocina.
Metodopreferido Nocorte,retireo
Enchufedepared derribe,bajoninguna
con toma de circunstancia, la
tierra patilla de la toma de
tierra del enchufe
Cable de suministro
el_ctrico con enchufe con
toma de tierra
Figura 7
La mudanza del aparato para
reparaciones o limpieza
Apague la corriente electrica a la estufa a la fuente de poder
principal, y apague la wilvula de cierre manual de gas. Ase-
g0resede que la estufa este fresca. Quite el cajon de servicio
(el cajon calentador en algunos modelos) y abre la puerta del
homo. Levante la frente de la estufa y deslicelafuera de la
abertura sincrear tension desmedida sobreel conducto flexi-
ble de gas. Aseg0rese de no pellizque el conducto flexible de
gasdetr_isde la estufa al reemplazar la unidad en la abertura.
Reemplaceel cajon, cierre la puerta y enciende el gas y la
corriente electrica a la estufa.
| Instaladon de la estufa
Nota importante: No es necesario, pero si es
conveniente, quitar la
puerta para instalar el
horno. Consulte las
instrucciones para retirar la
puerta en la Guia de Uso y
Cuidado.
Figura 6 C(_
InstaladOn sin panel(es) lateral(es).
|
|
|
La plancha de cocinar se sobrepone por encima del
mostrador con sus extremidades y la cocina reposa
sobre el suelo. La plancha de cocinar es311/2" (81
cm) de ancho.
Instale la base de los armarios a 30" (76.2 cm) de es-
pacio entre elias. Aseg0rese que estos esten verticales
y alineados antes de instalar la plancha de cocinar.
Lije el horde del mostrador para obtener las31 1/2
(81 cm)" en la parte superior del mostrador.
Instale las puertas del armario a 31 " (78,7 cm) de
espacio entre elias para que no interfieran con la
abertura de la puerta de la cocina.
Corte el mostrador exactamente como en la p_qgina
1.
Para los modelos equipado con un sistema
de dispositivo de nivelacion:
| Aseg0rese que e] frente de ]aspatas niveladoras y el
dispositivo de nivelaciOn posterior est_n ajustados
mas altos que la altura del gabinete (vea p_igina 3).
_:_ F_ Instale el soporte anti-inclinacion
de acuerdo alas instrucdones del patron anti-
inclinaci0n ( si no Io tiene vea la p_qgina23).
Parauna instalaciOn Optima, la superficie superior de
la cubierta debe estar nivelada y ser plana (sobre el
mismo piano) en los 3 lados adyacentes a la cocina.
Se deben hacer los ajustes correspondientes para ha-
cer que la parte superior quede plana, de Io contrario
podr_in quedar espacios entre la cubierta y la cocina.
| _ Para reducir el riesgo de da_ar su
artefacto, no Io manipule cerca del vidrio cer_imico.
Manip01elo con cuidado.
| Coloque la cocina enfrente de la abertura del armario.
Aseg0rese de que el vidrio que est_qcolgado sobre la
cubierta deje despejada la cubierta. Si es necesario,
levante la unidad bajando las patas de nivelaciOn.
Deslice la unidad hacia el gabinete y c_ntrela antes de
nivelarla.
Nivele la cocina (vea Nivelaci0n de la estufa). Elpiso
donde se instala la cocina debe estar nivelado. Siga las
instrucciones "nivelaci0n de la estufa- modelos equi-
pado con unsistema de dispositivo de nivelaci0n").
Ajuste alas patas de nivelaciOn de manera que la
parte de abajo de la plancha de cocinar est_qapo-
yada contra el mostrador. Atornille con cuidado en
la pata de nivelaciOn trasera hasta que el vidrio que
est_qcolgado toque levemente la cubierta. Elvidrio
debe soportar el peso de la unidad. Luego, atornille
con cuidado en lasdos patas de nivelaciOn anterio-
res (igual a 15) hasta que el vidrio que est_qcolgado
toque levemente la cubierta.
Para los modelos equipado con las patas
niveladoras:
| Aseg0rese que e] frente de ]aspatas niveladoras y el
dispositivo de nivelaciOn posterior est_n ajustados
mas altos que la altura del gabinete (vea p_igina 3).
_ Instale el soporte anti-inclinacion
de acuerdo a las instrucdones del patron anti-
inclinaci0n ( si no Io tiene vea la p_qgina23).
Parauna instalaci0n Optima, la superficie superior
de la cubierta debe estar nivelada y ser plana (sobre
el mismo piano) en los 3 lados adyacentes a la c. Se
deben hacer los ajustes correspondientes para hacer
que la parte superior quede plana, de Io contrario
podr_in quedar espacios entre la cubierta y la cocina.
17

|_ Para reducir el riesgo de daflar su
artefacto, no Io manipule cerca del vidrio cer_imico.
Manip01elo con cuidado.
| Coloque la cocina enfrente de la abertura del armario.
Aseg0rese de que el vidrio que est_qcolgado sobre la
cubierta deje despejada la cubierta. Si es necesario,
levante la unidad bajando las patas de nivelaci6n.
Nivele la cocina (vea NivelaciOn de la estufa). El piso
donde se instala la cocina debe estar nivelado. Siga
las instrucciones "nivelaci6n de la estufa- modelos
equipado con las patas niveladoras".
Deslice la estufa en la abertura.
2. Ponga un nivel sobre la parrilla (Figura 9). Tome dos
lecturas con el nivel puesto diagonalmente en una
direcci6n y despu_s en la otra. Nivele la estufa, sies
necesario, ajustando las 4 patas niveladoras con una
Ilave de tuercas (Figura 18).
3. Aseg0rese de no daflar al mostrador, deslice la estufa
dentro de la abertura del
hueco y vuelva a verificar
a la nivelaciOn.
Si se necesitan los accesorio
Instalaci6n con el repuesto
La profundidad del corte de (21 3/4" (55.2 cm) Min., 22
1/8" (56.2cm) Max.) necesita ser aumentada a 24" (61
cm) cuando instala el repuesto.
Instalacion de una moldura trasero.
La moldura trasera puede ser pedida con su
representante Sears.
Instaladon con Paneles Laterales Llenos
Los Paneles Laterales puede ser pedidos con su
representante Sears.
Instale las puertas de los armarios a 31 " (78.7 cm)
de espacio entre elias para que no interfieran con la
abertura de la puerta de la cocina.
| Nivelacion de la estufa
Para los rnodeios equipado con un
sistema de dispositivo de nivelacion.
Nivele la cocina despues de haberla instalado en la
abertura del mostrador,
1. Abra la gaveta.
2. Baje el aparato, las4 patas de nivelaci6n
alternadamente, hasta que la parte baja de la
superficie de cocci6n repose sobre el mostrador
(Figura 8).
3. Verifique si la cocina est_qnivelada colocando una
parrilla en el centro del homo y poniendo un nivel
sobre esta (Figura 9).
4. Mida dos veces con el nivel en posici6n diagonal en
una direcci6n y luego en otra. Nivele la cocina si es
necesario ajustando las patas de nivelaci6n.
5. Si al cocina no se nivela, aseg0rese que el piso este
nivelado.
Para los rnodelos equipado con ias patas
niveladoras.
Nivele la esufa y ajuste la altura de la estufa antes de
instalarla en la abertura,
1. Coloque una parilla del homo en el centro del homo.
Tornillos de
nivelaci6n
de frente
Figura 7
Figura 8
Instalacion de Accesorio
Decorativo Trasero (si se requiere)
1. Desconecte la alimentaciOn del aparato.
2. Aseg0rese de que el aparato est_ nivelado.
3. Tire la cocina hacia usted.
4. Tome la distancia entre el piso y la superficie debajo
del marco de la parte superior de la cocina.
5. Marque la distancia sobre la pared donde instalar_qel
accesorio decorativo.
6. Dibuje una linea.
7. Coloque la parte superior del accesorio decorativo
debajo de esa linea.
8. Utilizando los tornillos provistos con este juego, fije el
accesorio decorativo a la pared.
9. Deslice el aparato hacia atr_ishasta que quede en la
posici6n deseada y encienda la alimentaci6n (la parte
inferior de la parte superior de la cocina debe estar
ubicada sobre el accesorio decorativo).
18

a.Empujeygireunbott6ncontroldelquemador
superiorhastalaposici0nLITE(encender).Sepodria
oirelencendedorhaciendochispas.
b.Elquemadorsedeber_iencenderencuatro(4)
segundosparaunfuncionamientonormal,despu_s
dequeelairehayasidopurgadodelatuberiade
suministrodegas.Controlevisualmentequeel
quemadorsehayaencendido.
c. Despu_sdequeelquemadorsehayaencendido,la
planchadecocinadebesetgiradafueradelaposici0n
LITE.Cada quemador tiene su encendedor individual.
Controle las perillas separadamente hasta que todas
laswilvulas hayan sido controladas.
Figura 9
Cornprobacion dei
funcionarniento
Consulte el Manual del Usuario inclu[do con la estufa para
instrucciones de operaciOn y instrucciones para el cuidado y
limpieza de su estufa.
No toque los elementos o quemadores. Pueden estar
bastante calientes para causar quemaduras.
Quite todo el embalaje de la unidad antes de comprobarla.
| Instala ias Bases y ias tapas de los
Quemadores
Esta estufa esta equipada con quernadores
sellados corno rnostrado (vea ia Figura 11).
a. Desembale las basas y las
tapas de los quemadores.
b. Coloque una basa de
quemador sobre cada
abertura de gas.
c. AsegOrese que el quemador
est,1correctamente alineado
y nivelado. Coloque las i
i
tapas de los quemadores
sobre las correctas basas de
quemadores.
Tapa de quemador F-----_°'_ -x:"
-xC<%-x
\/
NOTA: No hace falta ning0n
ajuste de quemador en esta
estufa. . Figura 10
Enciende ia corriente electrica y abre ia
vaivula principal de cierre.
Cornprobad6n de los Encendedores
Elfuncionamiento de los encendedores el_ctricos
debe set comprobado despu@sde que la estufa y los
conectores a la tuberia de suministro de gas hayan
sido comprobados para las fugas y la estufa haya sido
conectada el@ctricamente. Para comprobar que el
encendido sea correcto:
| Ajuste de la Position LOW (BAJA) Para la
Valvula del Quernador Superior (Figura 12)
a. Gire el bott6n de control a la posiciOn LITE(encender)
hasta que el quemador encienda.
b. R_pidamente gire el bott6n de control a la POSICION
MAS BAJA.
c. Si el quemador se apaga, reajuste la wilvula de la
siguiente forma: Mueva el control a la posici6n OFF
(apagada). Saque la perilla de control del quemador
superior, inserte un destornillador piano pequeho en
el hueco del wistago del a wilvula hasta enganchar
el tornillo interior. Eltamahodelallamapuede
set aumentado o disminuido girando el tomillo.
Ajuste el tamaho de la llama hasta que pueda pasar
r_ipidamente de la posici6n LITEhasta la posici6n MAS
BAJAsinqueseapaguelallama. Lallamadebeserlo
m_ispequeha posible sin que se apague.
Figura 11
Operad6n de Quemadores del Homo y
Ajustes de Homo
11.5.1 Quemadore de ignic6n electrica
La operaciOn de los encendores el_ctricos debe de set
revisada despOesde que la cocina y los conectores de la
linea de suministro haya sido cuidadosamente revisada
para descartar fugas y que la cocina haya sido conectada a
la coriente el@ctrica.
El quemador del homo est,1equipado con un sistema de
control electrico asi como un encendedor de quemador
de homo [e-mail] su modelo esta equipado con un
quemador de asado central superior, tambi@n contar_i
con un encendedor de quemador [e-mail]
de control no requieren ajustes. Cuando el homo esta
configurado para operar, la coriente fluir_i hacia el
19

encendedorytendr_iunresplandordemanerasimilara
unabombilladeluz.Cuandoelencendedoraalcanzado
unatemperaturasuficienteparaencenderelgas,la
wilvuladelhomocontroladael@ctricamenteseabrir_iy
elfuegoaparecer_ienelquemadordelhomo.hayun
lapsodetiempode30a60segundosdepu@sdequeel
termostatoseenciendeyantesdequelallamaaparezca
enelquemadordelhomo.Cuandoelhomoalcanzala
configuraci6ndeldial,elencendedorresplandecientese
apagar_i,lallamadelquemadordesaparecer_ipor20a30
[e-mail]
mantenerqualquiertemperaturadehomodada,este
ciclocontinuar_itantocomoeldial(ovisualizador)est@
configuradoparaoperar.
Despu@sderetirartodoslosmaterialesdelempaqueyla
literaturadelhomo:
a)FijeelhomoenHORNEAR(BAKE)a300%Vealaguia
deUsoyCuidadoparaconocerlasinstruccionesde
funcionamiento.
b)En60segundoselquemadordelhomoseencender_i.
Revisequeexistaunfuegoadecuado,ypermita
queelquemadorcumplasuciclounavez.Girelos
controladoreshaciaoff(APAGADO).
c)Sisumodeloestaequipadoconunasadorcentral
superior,fijeelhomoenASAR.VealaGuiade
UsoyCuidadoparaconocerlasinstruccionesde
funcionamento.
d)En60segundoselquemadordeasardebede
encenderse.Revisesiexistaunallamaadecuada.Gire
loscontroleshaciaoff(APAGADO).
11.5.20bturadordelAire-Quemadordelhomo
ii..
Deflector inferior
del homo
(extraible),
,turador Quemador a
la altura de la
de aire cintura
_,_-..Obturador
Figura 12 de aire
Parte nfeior del
homo (extraible)
La Iongitud aproximada de la llama del quemador del
homo es 1 pulgada (interior claro, llama azul). Para
determinar si la llama del quemador de homo es la
adecuada, retire el fondo del homo y el deflector del
quemador i fije el homo en la opciOn hornear a 300%
Para retirar el fondo del homo, retire los tornillos de ajuste
del homo en la parte posteior del fondo del homo. jale
hacia arriba, desenganche el frente del fondo del marco
anterior del homo, y jale la base hacia a fuera de _ste.
Retire el deflector del quemador de manera que la llama
del quemador pueda set observada.
Si la llama es de color amarillo, aumente el tamaflo de la
abertura del obturador de aire (Veael tamaflo "2" en el
gr_ifico de abjo). Si la llama esde azul claro, reduzca el
tamaflo de la abertura del obturador de aire.
Para ajustar un tornillo de cierre flojo (Vea el gr_ifico "3"
de ariba), vuelva a colocar el obturador de aire, y ajuste el
tornillo de cierre. Reemplace el fondo del homo.
i Tubos del
/ quemador
del homo
Tornillos de
seguridad
_ Obturador-._
de aire __Tapa del o_ifido
Figura 13
11.5.30bturador de aire - Quemador de asado
La Iongitud aproximada de la llama del quemador de
asado es 1 pulgada (interior claro, llama azul). Para
determinar si la llama del quemador de asado es la
adecuada, poner el homo en la opciOn asar.
Si la llama es de color amarillo, aumente el tamaflo de la
abertura del obturador de aire (Veael tamaflo "2" en el
gr_ifico de abjo). Si la llama esde azul claro, reduzca el
tamaflo de la abertura del obturador de aire, y ajuste el
tornillo de cierre.
Despues de Terminar la Instalad6n
Aseg0resede que todos los controles esten en laposicion OFF
(apagada).
Aseg0resede que el fluir del aire de combustion y de
ventilacion a la estufa no este obstruido.
Ubicacion del Numero de Modelo y de Serie
La placa con el n0mero de serie est,1ubicada en el marco
delantero del homo detr_is de la puerta del homo (algunos
modelos) o detr_isdel cajon (algunos modelos).
Cuando haga pedidos de repuestos o solicite informacion
con respecto a su estufa, este siempre seguro de incluir el
n0mero de modelo y de serie y el n0mero o letra del Iote de
la placa de serie de su estufa.
La placa con el n0mero de serie tambien le da la potencia
nominal de los quemadores, el tipo de combustible y la
presion a la cual fue ajustada la estufa en la f_ibrica.
Antes de Llamar al Servicio
Lea la seccion Evite Llamadas de Servicio en su Manual del
Usuario. Esto le podr_i ahorrar tiempo y gastos. Estalista
incluye ocurrencias comunes que no son el resultado de
defectos de materiales o fabricacion de este artefacto.
Lea la garant[a y la informacion sobre el servicio en su
Manual del Usuario para obtener el n0mero de telefono
gratuito y la direccion del servicio. Pot favor Ilame o
escriba si tiene preguntas acerca de su estufa o necesita
repuestos. Refere a el guio Uso y Cuido para los numeros
de telephono del Servicio de Sears o Ilame al 1-888-SU-
HOGAR.
2O
