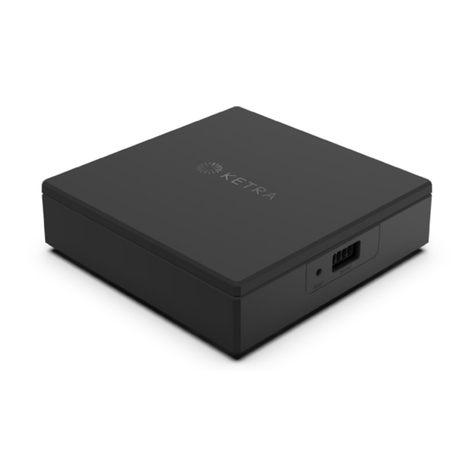

Ketra HW-X96-X-J2 User manual

X96
KETRA CONTROLLER
Instlltion Guide
Models
HWX96-XJ2
CMX96-XJ2

INSTALLATION
2|X96 INSTALLATION GUIDE
P/N 3662841 Rev A
© 2023 Lutron Electronics Co., Inc.
!WARNING
Shock Hzrd. May result in Serious Injury or Deth. Turn power OFF at circuit breker or remove fuse.
This device complies with part 15 of the FCC Rules and Industry Canada license-exempt RSS standard (s). Operation is subject to the
following two conditions:
(1) This device may not cause harmful interference
(2)This device must accept any interference received, including interference that may cause undesired operation. Modifications not
expressly approved by Lutron Electronics Co., Inc. could void the user’s authority to operate this equipment.
This equipment complies with FCC/ISED radiation exposure limits set for an uncontrolled environment. The user should avoid
prolonged exposure within 7.9 in (20 cm) of the antenna, which may exceed the FCC/ISED radio frequency exposure limits.
277 V~NOTE: This equipment has been tested at 277 V~and found to comply with the limits for a Class A digital device, pursuant to
part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the
equipment is operated in a commercial environment. This equipment generates, uses, and can radiate radio frequency energy and, if
not installed and used in accordance with the instruction manual, may cause harmful interference to radio communications.
Operation of this equipment in a residential area is likely to cause harmful interference in which case the user will be required to
correct the interference at their own expense.
120 V~NOTE: This equipment has been tested at 120 V~and found to comply with the limits for a Class B digital device, pursuant to
part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential
installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with
the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not
occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be
determined by turning the equipment o and on, the user is encouraged to try to correct the interference by one or more of the
following measures:
— Reorient or relocate the receiving antenna.
— Increase the separation between the equipment and receiver.
— Connect the equipment into an outlet on a circuit dierent from that to which the receiver
is connected.
— Consult the dealer or an experienced radio/TV technician for help.

INSTALLATION
X96 INSTALLATION GUIDE|3
P/N 3662841 Rev A
© 2023 Lutron Electronics Co., Inc.
Included Components
( 1 ) X96 Ketra
Controller
( 1 ) Type A Adapter* ( 2 ) Mounting Screws
Dimensions:
Length: 5 in (127 mm)
Width: 5 in (127 mm)
Height: 1.3 in (33 mm)
Used to connect
4-conductor cable to input
of LS0 luminaire. See install
guide P/N 3662562 for
more information.
Dimensions:
Length: 0.75 in (20 mm)
Width: 0.7 in (17.8 mm)
Height: 0.7 in (17.8 mm)
Wire Gauge:
Signal Connections:
1824 AWG
(0.750.25 mm2)
Power Connections:
16 AWG (1.5 mm2)
Strip Length:
3/16 in (5 mm)
* HomeWorks systems only
Used to mount X96 Ketra
controller to 4 in x 4 in
(101.6 mm x 101.6 mm) U.S.
junction box.
8  32 X 1.5 in
#2 Phillips Drive
Machine Screw
Suitable for copper wire
only. For aluminum wire
consult an electrician.
Listed as pressure type wire
connector on the following
solid and/or stranded
combinations.
•(13) 12 AWG (4.0 mm2)
•(23) 14 AWG (2.5 mm2)
•(12) 12 AWG (4.0 mm2) and
(1) 14 AWG (2.5 mm2)
•(12) 12 AWG (4.0 mm2) and
(1) 16 AWG (1.5 mm2)
•(12) 14 AWG (2.5 mm2) and
(1) 16 AWG (1.5 mm2)
•(12) 12 AWG (4.0 mm2) and
(1) 18 AWG (1.0 mm2)
•(12) 14 AWG (2.5 mm2) and
(1) 18 AWG (1.0 mm2)
Strip Length:
7/16 in (11 mm) for 18 AWG
and 16 AWG (1.5 mm2and
1.5 mm2) wires
3/8 in (10 mm) for 14 AWG
and 12 AWG (2.5 mm2and
4.0 mm2) wires
Used to connect
4-conductor cable to ouput
of X96 Ketra controller
Plugged in Dimensions:
Length: 0.53 in (13 mm)
Width: 0.6 in (15 mm)
Height: 0.31 in (8 mm)
Wire Gauge:
Signal Connections:
1824 AWG
(0.750.25 mm2)
Power Connections:
16 AWG (1.5 mm2)
Strip Length:
1/4 in (6 mm)
( 1 ) X96 Ketra
Controller Connector
( 3 ) Wire Nuts

4|X96 INSTALLATION GUIDE
P/N 3662841 Rev A
© 2023 Lutron Electronics Co., Inc.
Electrical Specifications
Pre-Installation
Output Input
1721 V-4.6 A, max. 96 W to power LS0 luminaire
3.3 V-control signal to control light level
and color temperature of LS0 luminaire
120/277 V~60 Hz Max 110 W
Current 0.92 A/0.40 A
Important Notes: Please read before installing.
• For installation by a qualified electrician in accordance with all local and national electric codes.
• Turn power o before installing.
• Dmge to this product cused by wiring with power on voids the wrrnty.
• Use copper conductors only.
• For indoor use only.
• For use only with LS0 luminaires.
• DO NOT install if the product has any visible damage.
• If moisture or condensation is evident, allow the product to dry completely before installation.
• Operate between 32 °F and 104 °F (0°C and 40°C) ambient.
• 0% to 90% humidity, non-condensing.
• X96-XJ2 is the second generation X96 controller and is compatible with all LS0 Lightbar Slim
High Output and Long Run configurations. It is required for all Uniform Lens configurations.

X96 INSTALLATION GUIDE|5
P/N 3662841 Rev A
© 2023 Lutron Electronics Co., Inc.
Find a suitable mounting location:
• Mount within wiring range of the LS0 luminaire. A total of 50 ft (15 m) of cable can be used,
from the X96 Ketra controller to the last LS0 luminaire, including cabling in between luminaire
segments.
• The X96 Ketra controller, a Clear Connect Type X device, must be mounted within 75 ft (22.9 m) of its
assigned gateway. The X96 must have at least two Type X devices within 25 ft (7.5 m). Within a
subnet, groups or clusters of Type X devices must not be separated by greater than 25 ft (7.5 m). The
gateway and the Type X devices assigned to it must be on the same floor.
• Mount a minimum of 3 ft (1.0 m) away from interference sources in the 2.4 GHz band, including
but not limited to microwaves, wireless access points, hotspots, baby monitors, thermostats,
and voice recognizing control devices.
• Do not install the controller inside a third-party enclosure. Performance of Type X devices can
severely degrade if installed inside metal enclosures.
• A minimum of 2 in (51 mm) of free space is required around each side of the controller (see
Figure 1), as well as above
the faceplate.
• Mount the controller in a position where it can be easily
located and accessed if service or troubleshooting is
necessary.
• Ensure that the reset button and output connector can be
accessed. See Figure 2.
• Ensure there is sucient space in front of the junction box to
drive the mounting screws and attach the top cover.
• Ensure that the junction box is rotated to allow the output
wiring on the controller to route towards the first LS0
luminaire.
Figure 1
2 in
(51 mm)
4.5 in
(89 mm)
7 in
(178 mm)
2 in
(51 mm)
2 in
(51 mm)
PREINSTALLATION

6|X96 INSTALLATION GUIDE
P/N 3662841 Rev A
© 2023 Lutron Electronics Co., Inc.
Installation
STEP 1
Input Wiring (shown in Figure 2)
NOTE: Branch wiring is required.
1. Bring mains supply wires through 4 in x 4 in (101.6 mm x 101.6 mm) U.S. junction box.
2. Connect the green ground wire on the controller to the green or bare ground wire in the junction
box using the supplied wire nuts.
3. Connect the black wire on the controller to the Line/Hot wire in the junction box using the
supplied wire nuts.
4. Connect the white wire on the controller to the Neutral wire in the junction box using the supplied
wire nuts.
Figure 2
White
Wire
Black
Wire
Green
Wire
White or
Neutral
Wire
Black or
Line/Hot
Wire
Green or
Bare Ground
Wire
Reset button:
Hold for 15
seconds to
factory reset
X96 controller.
Output
Connector

X96 INSTALLATION GUIDE|7
P/N 3662841 Rev A
© 2023 Lutron Electronics Co., Inc.
Installation
INSTALLATION
Figure 3
STEP 2
Mounting (shown in Figure 3)
1. Remove top cover to access the mounting holes.
NOTE: Pull cover from corners to remove.
2. Mount the X96 Ketra controller (Figure 3).
3. Snap top cover back onto controller.
tcAfter installation, measure the temperature in
this location to verify controller is operating
within spec (158 °F [78 °C] max).

8|X96 INSTALLATION GUIDE
P/N 3662841 Rev A
© 2023 Lutron Electronics Co., Inc.
INSTALLATION
STEP 3
Output Wiring
1. Strip away a minimum of 1 in (25 mm) of the outer cable jacket from the 4-conductor cable
(QSHCBLM or equivalent.). The shield and drain may be left floating.
2. Separate each conductor.
3. Strip ¼ in (6 mm) of insulation from each conductor.
4. Install the connector by arranging the four conductors by color and number according to the
diagram below. Insert the wire, and then tighten the screw to secure it in place.
Red|V+
White|DATA-
Purple|DATA+
Black|COM
QSHCBLM500 CABLE
16 AWG (1.5 mm)
16 AWG (1.5 mm)
22 AWG (0.50 mm)
22 AWG (0.50 mm)
22 AWG (0.50 mm) Drain
0.26 in (6.6 mm)

X96 INSTALLATION GUIDE|9
P/N 3662841 Rev A
© 2023 Lutron Electronics Co., Inc.
INSTALLATION INSTALLATION
STEP 3
Output Wiring (continued)
5. Connect the wiring to the output connection on the X96 Ketra controller as shown in Figure 4.
Figure 4
Wire Input
Side
Position 3
Purple | DATA+
Position 4
Black | COM
Position 2
White | DATA-
Position 1
Red | V+

INSTALLATION
10|X96 INSTALLATION GUIDE
P/N 3662841 Rev A
© 2023 Lutron Electronics Co., Inc.
Troubleshooting
Ketra’s LS0 Linear should power on to a default white state. If it powers on to some other color, that
means there’s a problem in the installation conditions. See the table below for the meaning of each color.
TROUBLESHOOTING TABLE
Color Condition Correction
Red or OFF Voltage from X96 controller is
too low
Ensure that the controller is the Ketra X96 controller.
Check to see if total cable length exceeds 50 ft (15 m),
reduce to 50 ft (15 m) of cable from X96 to last LS0
segment. Ensure that power conductors are 16 AWG
(1.5 mm2) wires, or use QSHCBLM500. Ensure
that length of LS0 linear does not exceed maximum
length requirements i.e., 15 ft (4.6 m) for High Output
and Uniform Lens and 24 ft (7.3 m) for Long Run.
Verify power connections (V+ and COM in Figure 4)
are wired correctly on the X96 controller and each
luminaire adapter
Magenta LS0 is installed backwards Disconnect power, check wiring at adapters and follow
wiring directions above, or disconnect luminaire and
reverse the direction as seen in the LS0 install guide
Blue Missing or reversed
communication signals
Verify communication (DATA+ and DATA- in
Figure 4) are wired correctly on the X96 controller and
each luminaire adapter
Green or OFF Line voltage is too low Line voltage must be nominally 120 or 277 V~
60 Hz for X96
Yellow Number of luminaires exceeds
length limits. Limit for 15 ft
(4.6 m) for High Output and
Uniform Lens type and 24 ft
(7.3 m) for Long Run lens type
Remove excess luminaires and power cycle the
X96 controller
Orange LS0 luminaire not properly
indentified
Ensure that all LS0 luminaires are securely attached to
the X96 controller and triple tap the X96 reset button.
To avoid this error condition, do not connect luminaires
with power applied. If luminaires are added or
changed with power applied (e.g., “hot swapping/
plugging”), then the run must be reidentified by triple
tapping the X96 reset button

INSTALLATION
X96 INSTALLATION GUIDE|11
P/N 3662841 Rev A
© 2023 Lutron Electronics Co., Inc.
INSTALLATION
Warranty  Tech Support
Limited warranty terms can be found at:
www.ketra.com/warranty
For questions and technical support, please contact:
(844) 5886445
[e-mail]
Ketra, HomeWorks and the Ketra logo are trademarks or registered trademarks of Lutron
Electronics Co., Inc. in the US and/or other countries.

6231 E. Stssney Ln.
Bldg. 13, Suite 400
Austin, TX 78744
www.ketra.com
512.872.4349
P/N 3662841 Rev A
© 20222023 Lutron Electronics Co., Inc.

X96
CONTRÔLEUR KETRA
Guide d’instlltion
Modèles
HWX96-XJ2
CMX96-XJ2

INSTALLATION
2|GUIDE D’INSTALLATION X96
N° de pièce 3662841 Rév A
© 2023 Lutron Electronics Co., Inc.
AVERTISSEMENT
Risque d’électrocution. Peut causer des blessures graves ou la mort. Coupez l’alimentation au niveau
du disjoncteur ou enlevez le fusible.
Cet appareil est conforme à la partie 15 des règles du FCC et aux normes industrielles RSS d’exemption de licence du Canada. Le
fonctionnement est sous réserve des deux conditions suivantes:
(1) Cet appareil ne doit pas provoquer d’interférence.
(2)Cet appareil doit accepter toutes les interférences reçues, y compris les interférences qui pourraient provoquer un
fonctionnement indésirable. Les modifications qui n’ont pas été expressément approuvées par Lutron Electronics Co., Inc. peuvent
annuler le pouvoir de l’utilisateur d’utiliser cet équipement.
Cet équipement est conforme aux limites d’exposition aux rayonnements de la FCC/de l’ISDE établies pour un environnement non
contrôlé. L’utilisateur doit éviter une exposition prolongée à moins de 20cm (7,9po) de l’antenne, ce qui peut dépasser les limites
d’exposition aux radiofréquences de la FCC/de l’ISDE.
277 V~REMARQUE: Cet équipement a été testé à 277V~et est conforme aux limites d’un appareil numérique de Classe A en vertu
de la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles
lorsque l’équipement est utilisé dans un environnement commercial. Cet équipement génère, utilise et peut émettre une énergie de
fréquence radio et, s’il n’est pas installé et utilisé conformément au manuel d’instruction, il peut provoquer des interférences nuisibles
aux communications radio. L’utilisation de cet équipement dans une zone résidentielle est susceptible de provoquer des interférences
nuisibles, auquel cas l’utilisateur sera tenu de corriger les interférences à ses frais.
120 V~REMARQUE: Cet équipement a été testé à 120V~et est conforme aux limites d’un appareil numérique de Classe B en vertu
de la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable face aux interférences nuisibles
dans une installation résidentielle. Cet équipement génère, utilise et peut émettre une énergie de fréquence radio et, s’il n’est pas
installé et utilisé conformément aux instructions, il peut provoquer des interférences nuisibles aux communications radio. Cependant, il
n’y a aucune garantie que des interférences ne surviendront dans une installation particulière. Si cet équipement provoque des
interférences nuisibles pour la réception radio et télévisuelle, ce qui peut être déterminé en allumant et en éteignant l’équipement, il
est recommandé que l’utilisateur tente de corriger ces interférences en utilisant une ou plusieurs des mesures suivantes :
— Réorientez ou repositionnez l’antenne réceptrice.
— Augmentez la séparation entre l’équipement et le récepteur.
— Connectez l’équipement à une prise électrique se trouvant sur un circuit diérent de celui où le récepteur est connecté.
— Demandez l’aide du vendeur ou d’un technicien radio/TV expérimenté.
!

INSTALLATION
GUIDE D’INSTALLATION X96|3
N° de pièce 3662841 Rév A
© 2023 Lutron Electronics Co., Inc.
Composants inclus
( 1 ) Contrôleur
Ketra X96
( 1 ) Adaptateur de
typeA
( 2 ) Vis de montage
Dimensions :
Longueur: 127 mm (5po)
Largeur: 127 mm (5po)
Hauteur: 33 mm (1,3po)
Utilisé pour connecter un
câble à 4conducteurs à
l’entrée du luminaire LS0.
Voir le guide d’installation
n° de pièce 3662562 pour
plus d’informations.
Dimensions :
Longueur: 20 mm (0,75po)
Largeur: 17,8 mm (0,7po)
Hauteur: 17,8 mm (0,7po)
Diamètre de fil:
Connexions de signaux:
0,75 à 0,25 mm2
(18 à 24 AWG)
Connexions d’alimentation:
1,5 mm2(16 AWG)
Longueur de dénudage:
5mm (3/16po)
* Systèmes HomeWorks
seulement
Utilisé pour monter le
contrôleur Ketra X96 sur un
boîtier de raccordement
américain de 101,6mm x
101,6mm (4po x 4po).
8  32 X 1,5po
Tournevis cruciforme nº2
Vis mécanique
Convient uniquement à un
fil de cuivre. Pour un fil en
aluminium, consultez un
électricien.
Certifié en tant que
connecteur de fil à pression
sur les combinaisons rigide
et/ou torsadées suivantes.
• (13) 4,0 mm2(12 AWG)
• (23) 2,5 mm2(14 AWG)
• (12) 4,0 mm2(12 AWG) et
(1) 2,5 mm2(14 AWG)
• (12) 4,0 mm2(12 AWG) et
(1) 1,5 mm2(16 AWG)
• (12) 2,5 mm2(14 AWG) et
(1) 1,5 mm2(16 AWG)
• (12) 4,0 mm2(12 AWG) et
(1) 1,0 mm2(18 AWG)
• (12) 2,5 mm2(14 AWG) et
(1) 1,0 mm2(18 AWG)
Longueur de dénudage:
11 mm (7/16 po) pour des fils
de 1,0 mm2et 1,5 mm2
(18 AWG et 16 AWG)
10 mm (3/8 po) pour des fils
de 2,5 mm2et 4,0 mm2
(14 AWG et 12 AWG)
Utilisé pour connecter un
câble à 4conducteurs à la
sortie du contrôleur Ketra
X96
Dimensions branché:
Longueur: 13 mm (0,53po)
Largeur: 15 mm (0,6po)
Hauteur: 8 mm (0,31po)
Diamètre de fil:
Connexions de signaux:
0,75 à 0,25 mm2
(18 à 24 AWG)
Connexions d’alimentation:
1,5 mm2(16 AWG)
Longueur de dénudage:
6mm (1/4po)
( 1 ) Connecteur de
contrôleur Ketra X96
( 3 ) Capuchons de
connexion

4|GUIDE D’INSTALLATION X96
N° de pièce 3662841 Rév A
© 2023 Lutron Electronics Co., Inc.
Spécifications électriques
Pré-installation
Sortie Entrée
1721V-4,6 A, Max. 96W pour alimenter le
luminaire LS0
Signal de contrôle de 3,3V-pour contrôler le
niveau de lumière et la température de la couleur
du luminaire LS0
120/277V~60Hz Max. 110W
Courant de 0,92 A/0,40 A
Remarques importantes: Veuillez lire avant l’installation.
• À faire installer par un électricien qualifié conformément à tous codes électriques en vigueur.
• Coupez l’alimentation avant l’installation.
• Les dommages causés à ce produit par un câblage sous tension annulent la garantie.
• N’utilisez que des conducteurs en cuivre.
• Utilisation à l’intérieur seulement.
• Utilisation avec les luminaires LSO seulement.
• NE l’installez PAS si le produit présente des dommages visibles.
• Si de l’humidité ou de la condensation est apparente, laissez le produit sécher avant son installation.
• Fonctionne entre 0°C et 40°C (32 °F et 104 °F) température ambiante.
• 0 à 90 % d’humidité, sans condensation.
• Le X96-XJ2 est le contrôleur X96 de deuxième génération et est compatible avec toutes les
configurations de segments de barres d’éclairage fines LS0 haut rendement et à long câblage. Il
est requis pour toutes les configurations à lentilles uniformes.

GUIDE D’INSTALLATION X96|5
N° de pièce 3662841 Rév A
© 2023 Lutron Electronics Co., Inc.
Trouvez un emplacement de montage approprié:
• Montez l’unité à distance de câblage du luminaire LS0. Un total de 15m (50pi) de câble peut être
utilisé entre le contrôleur Ketra X96 et le dernier luminaire LS0, y compris le câblage entre les
segments de luminaires.
• Le contrôleur Ketra X96, un appareil Clear Connect de type X, doit être monté à moins de 22,9m
(75pi) de sa passerelle attribuée. Le X96 doit avoir au moins deux appareils de type X à moins de
7,5m (25pi). Au sein d’un sous-réseau, les groupes ou grappes d’appareils de type X ne doivent pas
être séparés de plus de 7,5m (25pi). La passerelle et les appareils de type X qui lui sont aectés
doivent se trouver au même étage.
• Montez l’unité à une distance minimale de 1,0m (3pi) des sources d’interférences dans la bande de
2,4GHz, y compris, mais sans s’y limiter, les fours à micro-ondes, les points d’accès sans fil, les
babyphones, les thermostats et les dispositifs de commande à reconnaissance vocale.
• N’installez pas le contrôleur dans un boîtier tiers. Les performances des appareils de type X
peuvent se dégrader gravement s’ils sont installés dans des boîtiers métalliques.
• Pour des directives supplémentaires concernant les appareils de Type X, reportez-vous à la
Note d’application no745 de Lutron (node pièce 048745) sur
www.lutron.com
• Un espace libre de 51mm (2po) minimum est requis autour de
chaque côté du contrôleur (voir la Figure1), ainsi qu’au-dessus
de la plaque frontale.
• Installez le contrôleur dans une position facilement localisable et
accessible pour les besoins de service et de dépannage.
• Assurez-vous que le bouton de réinitialisation et le connecteur
de sortie sont accessibles. Voir la Figure 2.
• Assurez-vous qu’il y a susamment d’espace devant le boîtier
de raccordement pour enfoncer les vis de montage et fixer le
couvercle supérieur.
• Assurez-vous que le boîtier de raccordement est tourné de
façon à permettre d’acheminer le câblage de sortie du
contrôleur vers le premier luminaire LS0.
Figure1
51 mm
(2po)
89 mm
(4,5po)
178 mm
(7po)
51 mm
(2po)
51 mm
(2po)
PRÉINSTALLATION

6|GUIDE D’INSTALLATION X96
N° de pièce 3662841 Rév A
© 2023 Lutron Electronics Co., Inc.
Installation
ÉTAPE1
Câblage d’entrée (illustré à la Figure 2)
REMARQUE: Le câblage de dérivation est requis.
1. Acheminez les câbles d’alimentation secteur dans le boîtier de raccordement américain de
101,6mm x 101,6mm (4po x 4po).
2. Connectez le fil de terre vert du contrôleur au fil de terre vert ou dénudé du boîtier
d’encastrement à l’aide des capuchons de connexion fournis.
3. Connectez le fil noir du contrôleur au fil de ligne/sous tension du boîtier d’encastrement à l’aide
des capuchons de connexion fournis.
4. Connectez le fil blanc du contrôleur au fil neutre du boîtier d’encastrement à l’aide des capuchons
de connexion fournis.
Figure2
Fil
blanc
Fil noir
Fil vert
Fil blanc
ou
neutre
Fil de
ligne/sous
tension ou
noir
Fil de terre
vert ou
dénudé
Bouton de
réinitialisation:
Maintenez-le
enfoncé pendant
15secondes pour
réinitialiser le
contrôleur X96
aux paramètres
d’usine.
Connecteur
de sortie

GUIDE D’INSTALLATION X96|7
N° de pièce 3662841 Rév A
© 2023 Lutron Electronics Co., Inc.
INSTALLATION
Installation
INSTALLATION
Figure3
ÉTAPE2
Montage ((illustré à la Figure 3)
1. Retirez le couvercle supérieur pour accéder aux orifices de montage.
REMARQUE: Tirez sur le couvercle au niveau des coins pour le retirer.
2. Montez le contrôleur Ketra X96 (Figure 3).
3. Replacez le couvercle supérieur sur le contrôleur.
tcAprès l’installation, mesurez la température
à cet endroit pour vérifier que le contrôleur
fonctionne conformément aux spécifications
(78 °C [158°F] max.).

8|GUIDE D’INSTALLATION X96
N° de pièce 3662841 Rév A
© 2023 Lutron Electronics Co., Inc.
INSTALLATION
ÉTAPE3
Câblage de sortie
1. Dénudez au moins 25mm (1po) de la gaine extérieure du câble à 4conducteurs
(QSHCBLM ou équivalent.). Le blindage et le conducteur de drain peuvent être laissés libres.
2. Séparez chaque conducteur.
3. Retirez 6 mm (¼ po) de gaine isolante de chaque conducteur.
4. Installez le connecteur en agençant les quatre conducteurs par couleur et numéro conformément
au schéma ci-dessous. Insérez le fil, puis serrez la vis pour le fixer en place.
CÂBLE QSHCBLM500
1,5 mm (16 AWG)
1,5 mm (16 AWG)
0,50 mm (22 AWG)
0,50 mm (22 AWG)
0,50 mm (22 AWG) Drain
6,6 mm (0,26 po)
Rouge|V+
Blanc|DATA-
Violet|DATA+
Noir|COM
