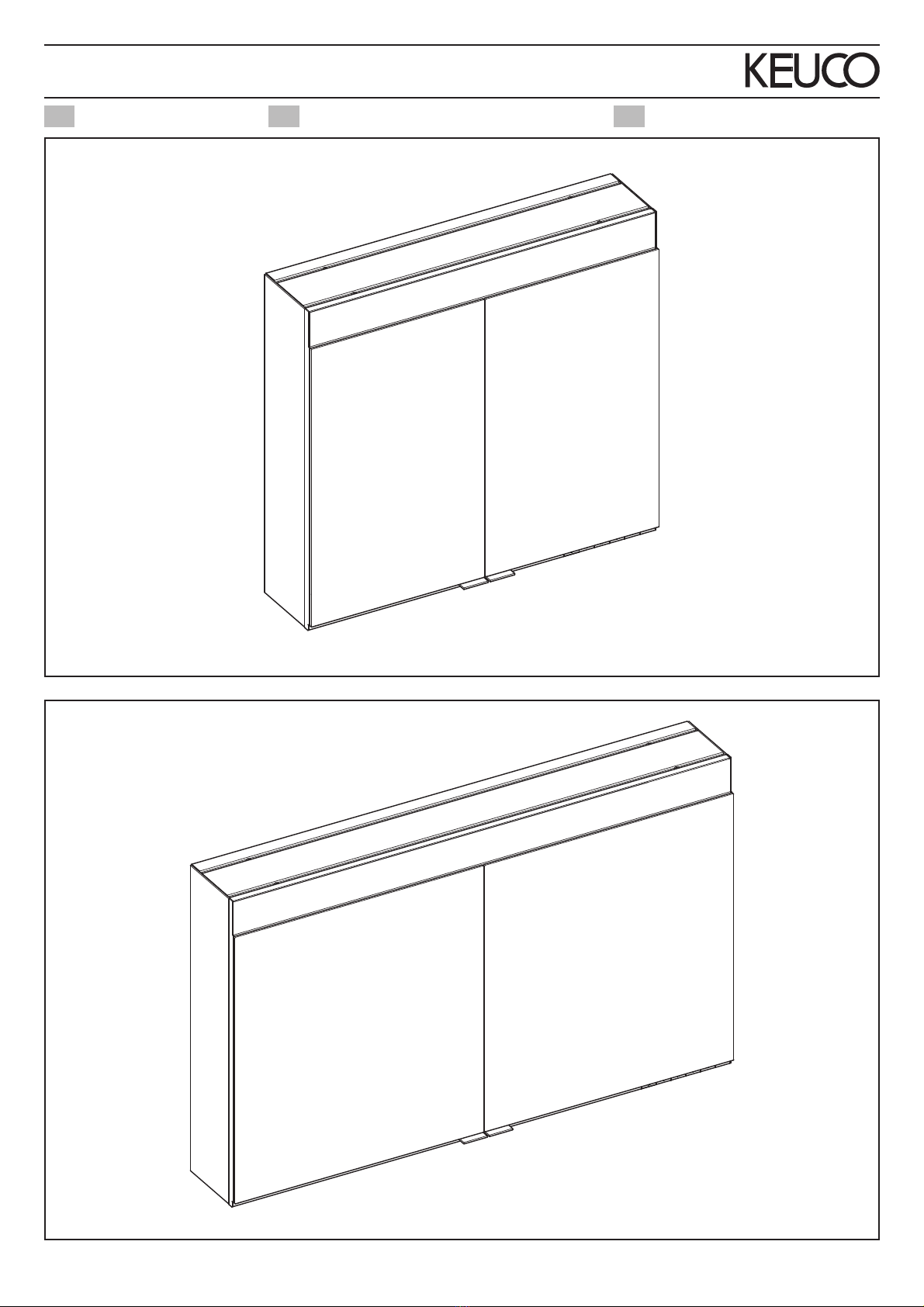

KEUCO Edition 400 21551 171351 User manual

US ES
Instruction for use Manual de instrucciones de uso CA Instructions d'utilisation
Edition 400
311870_001/06.2020
21551 171351
21552 171351

2
US Read all instructions before using or installing this product.
IMPORTANT SAFETY
INSTRUCTIONS
DANGER - To reduce the risk of electric
shock:
–Always unplug this furnishing from the electrical
outlet before installation and cleaning.
WARNING - To reduce the risk of burns,
fire, electric shock, or injury to persons:
–Unplug from outlet before putting on or taking off
parts.
–Close supervision is necessary when this fur-
nishing is used by, or near children, invalids or
disabled persons.
–Use this furnishing only for its intended use as
described in these instructions. Do not use attach-
ments not recommended by the manufacturer.
–Never operate this furnishing if it has a damaged
cord or plug, if it is not working properly, if it has
been dropped or damaged, or dropped into water.
Return the furnishing to the service center for exa-
mination and repair.
–Never drop or insert any object into any opening.
–Do not use outdoors.
–Do not operate where aerosol (spray) products are
being used or where oxygen is being administe-
red.
–Before disconnect turn all controls to the off
position. Also turn the electricity offat the circuit
breaker or fuse box.
WARNING: Risk of Electric Shock -
Connect this furnishing to a properly grounded
outlet only. See Grounding Instructions.
–For loading always put heavier items at the bottom
and not near the top in order to help prevent the
possibility of the furnishing tipping over.
–Each surface intended to support a load shall have
a corresponding statement in the use instructions
specifying the maximum intended load for that
surface in pounds (kilograms).
WARNING - California Prop 65
–This product can expose you to chemicals inclu-
ding Di(2-ethylhexyl)phthalate (DEHP), which is
known to the State of California to cause cancer.
For more information, go to www.P65Warnings.
ca.gov .
SAVE THESE INSTRUCTIONS
–This product must be installed by a qualified
installer, in accordance with local codes
and regulations and according to the
instructions for use in the enclosed manual.
Correct installation reduces the risk of fire,
electric shock, burns and injury.
–Consult a qualified electrican to ensure cor-
rect branch circuit conductor.
– Connect the receptacle circuit to a branch circuit
protected with a Class A GFCI device.
– Do not start the appliance if it or the power
supply cable is damaged, but have it replaced
by the manufacturer, its customer service or by
an equally qualified person.
– It must be ensured that the wall can support the
weight of the mirror cabinet.
– Use only genuine replacement parts and
accessories. The use of other parts will result in
voiding of the warranty.
Approval and conformity
This mirror cabinet complies with
applicable requirements of the referenced
standard(s):Safety Household and
Commercial Furnishings.( UL962, 4rd ed.
portable Luminaires CSA C22.2 #250.4 )
Intended use
FOR RESIDENTIAL USE ONLY.
As a mirror cabinet with dimmable lighting for use
in wet rooms such as bathrooms and toilets.
The product is suitable only for mounting indoors!
Caution! Only install in frost-free rooms.
CAUTION: Risk of personal injury: This prod-
uct is very heavy. Get assistance lifting the mirror
cabinet.
WARNING - GROUNDING
INSTRUCTIONS
This product must be connected to a grounded me-
tal, permanent wiring system, or an equiment-groun-
ding conductor must be run with the circuit con-
ductors and connected to the equipment-grounding
terminal or lead on the product.

3
Read all instructions before using or installing this product. US

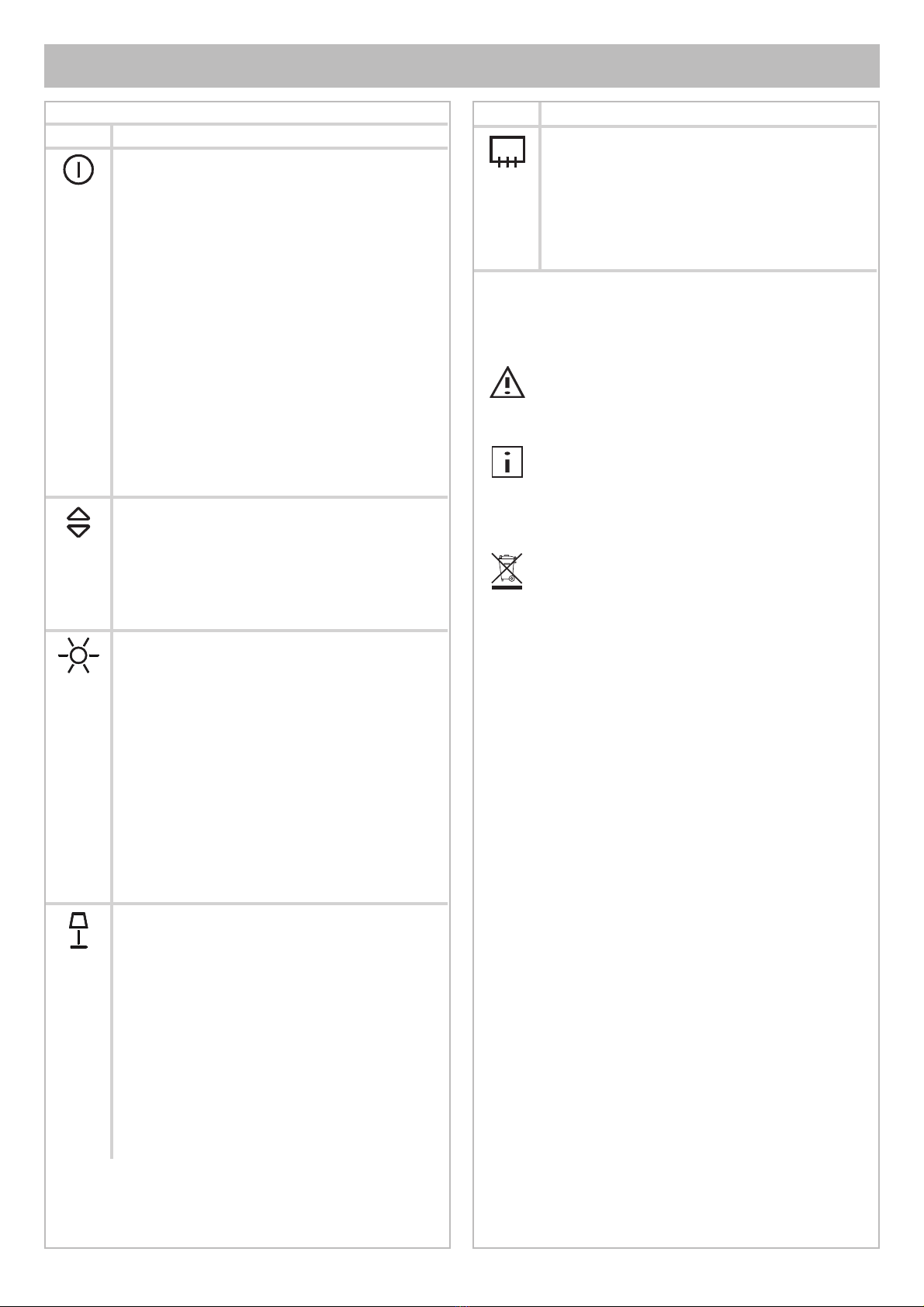

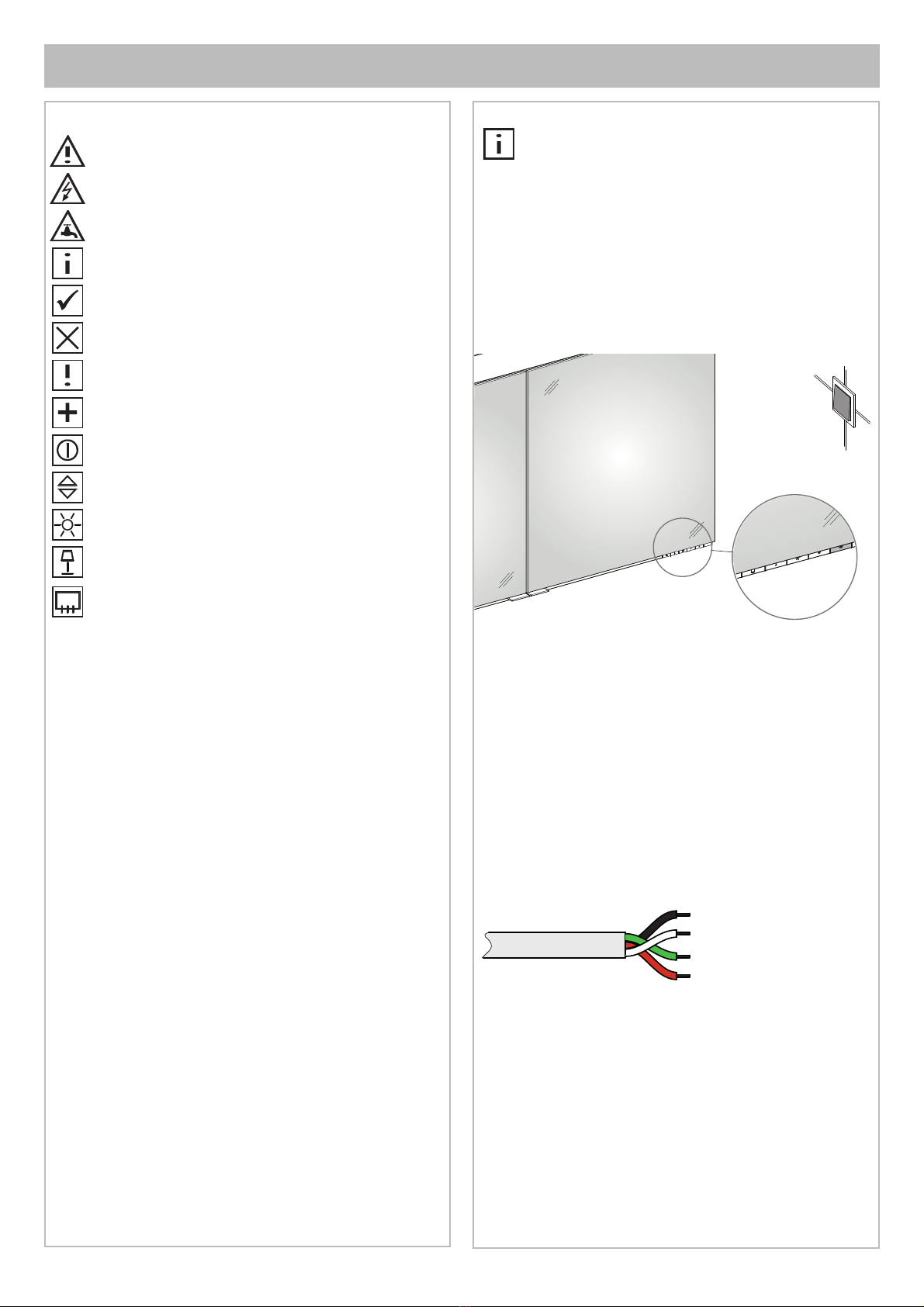

Symbols and their meaning
Caution! Warning of personal injury or material
damage
Caution! Warning of electric shock.
Caution! Warning of water damage.
Note, tip or reference
Correct assembly/functional test
Incorrect assembly
Observe assembly details
Optional/accessories
Button on/off
Dimming the lighting
Light colour - daylight white (cool white)
Light colour warm white
Heating
Technical data
– Supply voltage: 120V AC 50Hz/60Hz
– Required electrical outlet: 15 A / 1800 W
– Max. power consumption:
Prod. No.: Width Weight Light Heat-
ing
21551 171351: 27-15/16" 61.7 lb 27 W 49 W
21552 171351: 41-3/4" 87.1 lb 33 W 60 W
– Maximal load each shelf: max 3.3 lb
– Maximal load mirror cabinet total:
- 21551 171351: 81.6 lb
- 21552 171351: 106.9 lb
– Degree of protection: NEMA 1
– Ambient conditions:
- Operating temperature 32° – 113° F
- Storage temperature -40° – 158° F
– Luminous color 2700 – 6500 Kelvin
Mounting dimensions, see page 11.
Operation
As with a multiway switch, the mirror cabinet
can be operated with the sensor button Aon
the mirror, or with an external light switch B
(installation type Ior III); refer to figure 3 on
page 12.
Depending on the type of connection, the
sockets are permanently supplied with voltage
(Ior II) or switch controlled (III).
KEUCO recommends connection type Iin
combination with a switch for switching on/off.
Before installation check whether the fastening materials
included are suitable for the anchoring base. The fas-
tening materials are suitable exclusively for stud walls
with timber constructions or for drywall constructions with
timber wood reinforcement.
Installation, see figure 1 onwards on page 12.
• Mark the wall bracket position, see figure 1.
• Mount the wall brackets and safety locking to the
wall, see figure 2.
• Connect the mirror cabinet to the power supply ,
see figure 3.
L
L1
N
PE
= BLACK
= WHITE
= GREEN
= RED
• Hang the mirror cabinet on the wall from above ,
see figure 4 on page 13.
• Fix the mirror cabinet to the wall by turning the
screw of the safety locking counterclockwise , see
figure 5.
• Insert the cover of the locking screw , see figure 6.
• Place the glass shelf holders in the mirror cabinet ,
see figure 7.
• Place the glass shelves in the mirror cabinet,
see figure 7.
• Adjust the doors of the mirror cabinet, see figure
8 – 10 on page 14 and 15.
A
B

4
US Read all instructions before using or installing this product.

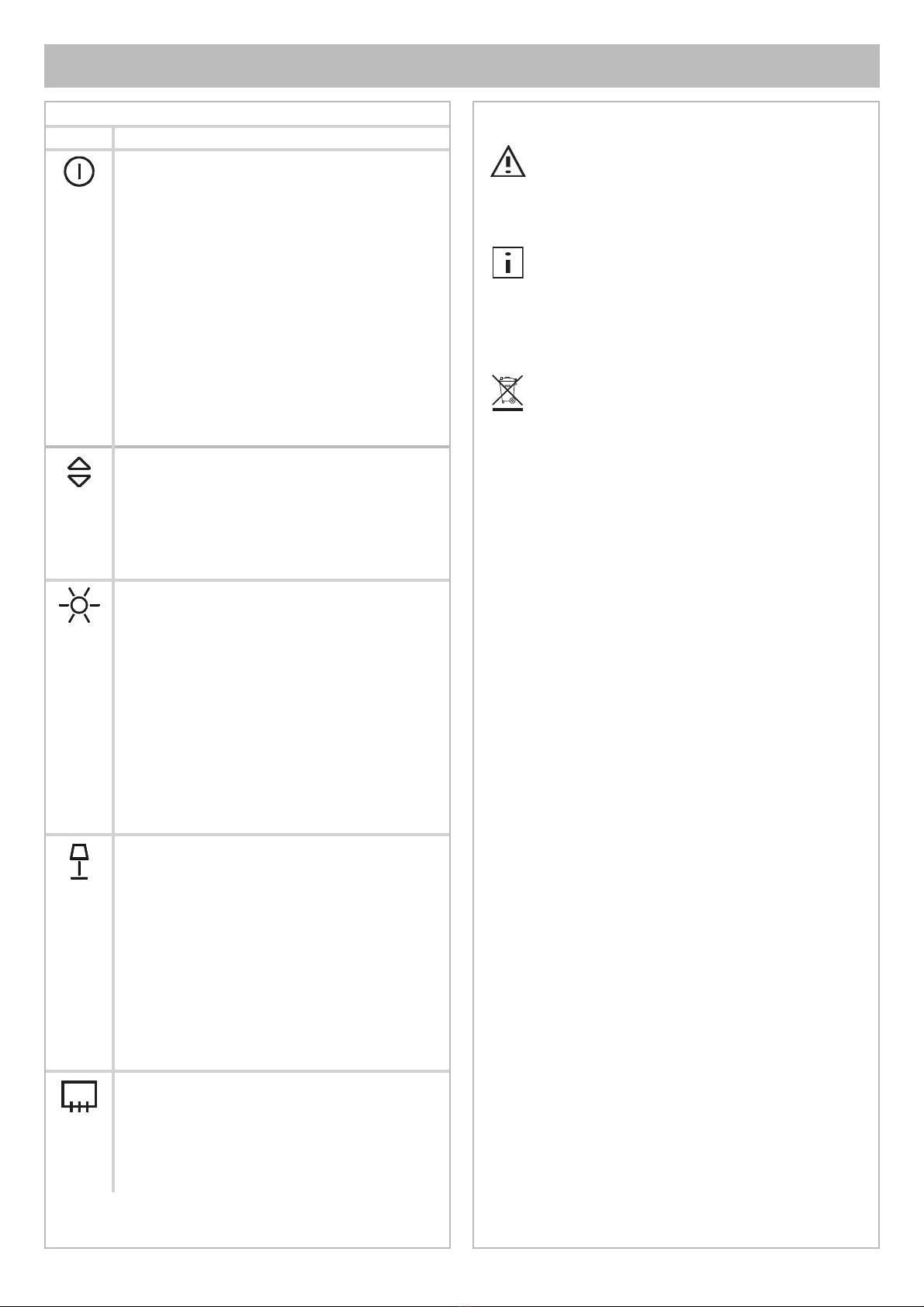

Button functions
Button Function
Light on/off
• Pressing the button switches the mirror on
with the selected settings. The white LED
goes off.
• Pressing the button again switches the mirror
off. The white LED lights up.
• The white LED can be deactivated.
– Switch on the mirror.
– Press and hold the button for 15 seconds.
- The lighting gets lighter or darker.
- The lighting switches offbriefly and the
white LED is deactivated.
To switch the white LED back on, repeat the
described procedure.
Dimming the front, wall and washbasin
lighting
• Press the button when the light mirror is
switched on and hold until the desired bright-
ness or the end value has been reached.
The setting is stored and reproduced when
switched on again.
Setting the light colour cooler
• Press and hold daylight white button and the
light colour fades to cool white.
• Release when the desired light colour has
been reached.
The setting is stored and reproduced when
switched on again.
Adjusting light colour - daylight white (cool
white)
• Press button and the colour temperature sets
to 6500 Kelvin.
Setting the light colour warmer
• Press and hold warm white button and the
light colour fades to warm white.
• Release when the desired light colour has
been reached.
The setting is stored and reproduced when
switched on again.
Adjusting light colour - warm white
• Press button and the colour temperature sets
to 2700 Kelvin.
Heating on/off
• Press button and the red LED lights up.
• Pressing the button again switches the heat-
ing off, and the red LED goes out.
The heating switches offautomatically after
20 minutes.

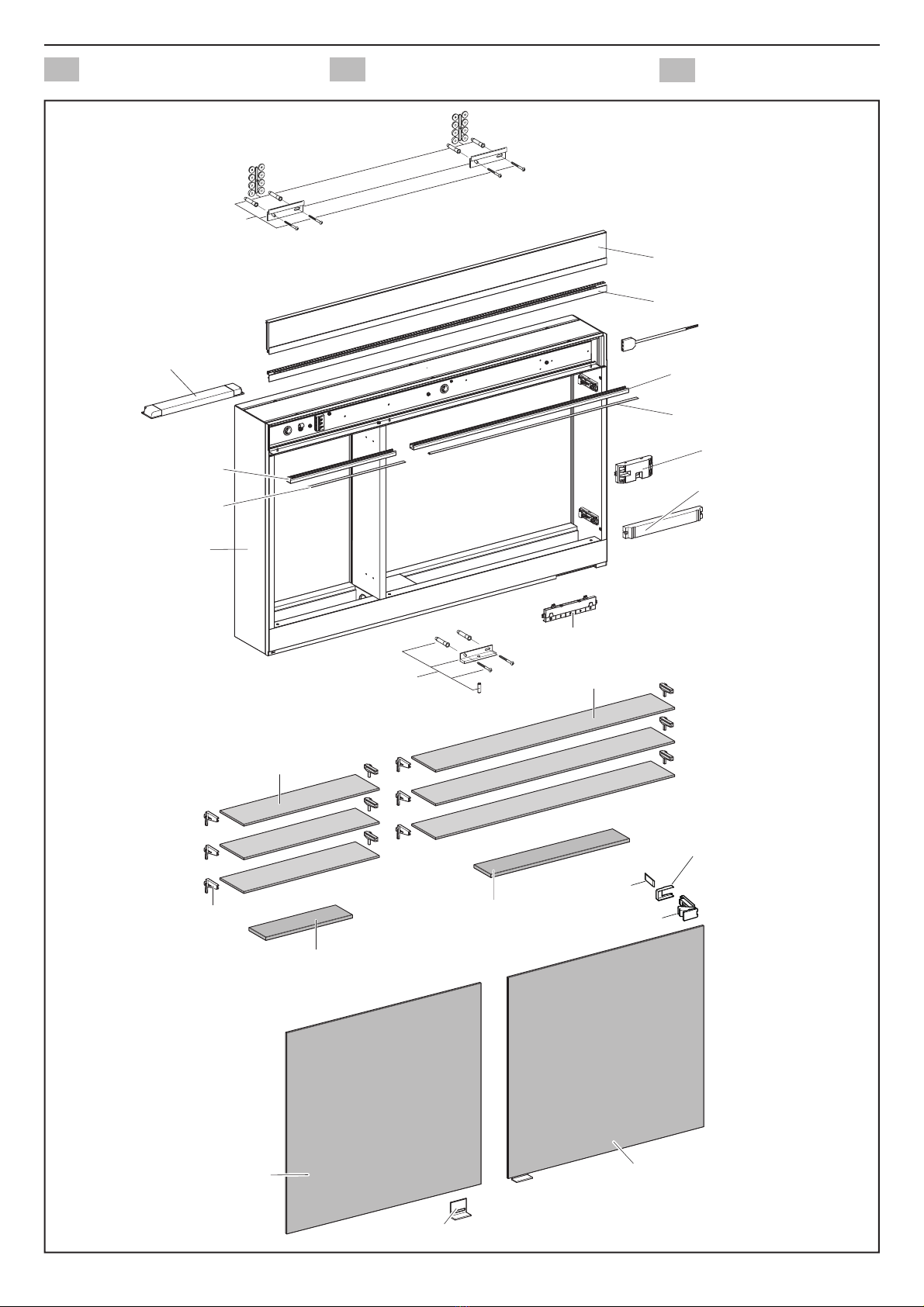

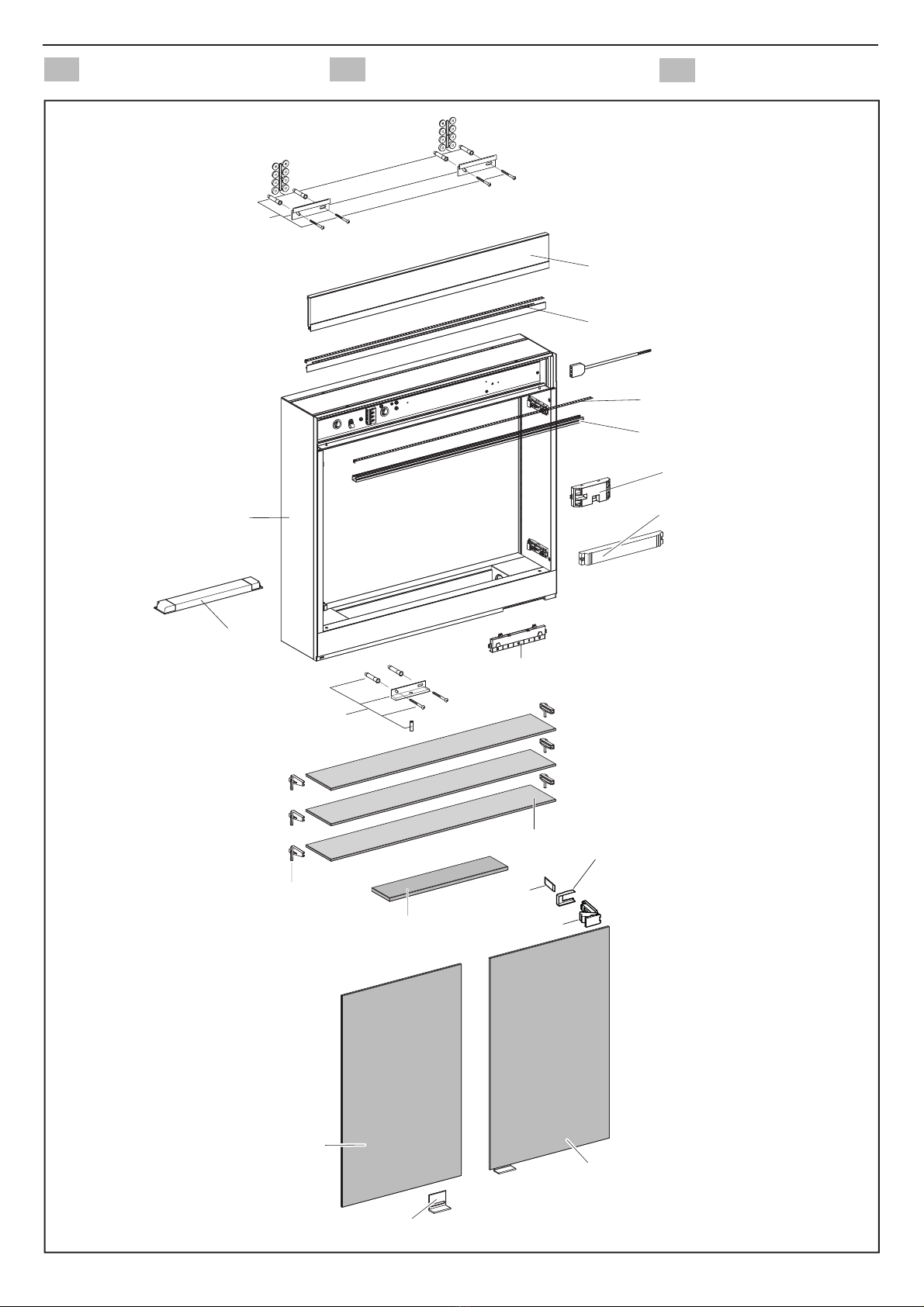

Replacement parts with order numbers, see page 18
and 19.
The light sources may only be replaced by the
manufacturer, its customer service or by an
equally qualified person.
For information about warranty and mainte-
nance, see the enclosed Care Instructions
and Warranty Card.
Disposal instructions
This category of device does not belong in
the domestic waste, but must be disposed of
separately in accordance with the relevant
local national regulations.

5
