KEUCO iLook move 17612 019053 User manual

US ES
Instruction for use Manual de instrucciones de uso CA Instructions d'utilisation
iLook_move
73483_001/03.2020
17612 019053
17612 039053
17612 059053
17612 079053
17612 139053
17612 179053
17613 019053
17613 039053
17613 059053
17613 079053
17613 139053
17613 179053

2
–This product must be installed by a qualified
installer, in accordance with local codes
and regulations and according to the
instructions for use in the enclosed manual.
Correct installation reduces the risk of fire,
electric shock, burns and injury.
–Consult a qualified electrican to ensure cor-
rect branch circuit conductor.
– Connect the device to a branch circuit protected
with a Class A GFCI device.
– Do not start the appliance if it or the power
supply cable is damaged, but have it replaced
by the manufacturer, its customer service or by
an equally qualified person.
– It must be ensured that the wall can support the
weight of the cosmetic mirror.
– Use only genuine replacement parts and
accessories. The use of other parts will result in
voiding of the warranty.
SERVICING OF
DOUBLE-INSULATED
PRODUCTS
Double insulated product, this product must
not have a safety connection to ground.
In a double-insulated product, two systems of
insulation are provided instead of grounding. No
grounding means are provided on a double-insu-
lated product nor should a means for grounding
be added to the product. Servicing a double-insu-
lated product requires extreme care and should
only be done by qualified service personnel with
knowledge of the system under his or her respon-
sibility. Replacement parts for a double-insulated
product must be identical to those parts in the
product. The symbol is marked on the double-in-
sulated product.
Intended use
FOR RESIDENTIAL USE ONLY.
Cosmetic mirror for use in wet rooms such as bath-
rooms and toilets.
The product is suitable only for mounting indoors!
Caution! Only install in frost-free rooms.
US Read all instructions before using or installing this product.
IMPORTANT SAFETY
INSTRUCTIONS
DANGER - To reduce the risk of electric
shock:
–Always unplug this furnishing from the electrical
outlet before installation and cleaning.
WARNING - To reduce the risk of burns,
fire, electric shock, or injury to persons:
–Unplug from outlet before putting on or taking off
parts.
–Close supervision is necessary when this device
is used by, or near children, invalids or disabled
persons.
–Use this device only for its intended use as descri-
bed in these instructions. Do not use attachments
not recommended by the manufacturer.
–Never operate this device if it has a damaged
cord or plug, if it is not working properly, if it has
been dropped or damaged, or dropped into water.
Return the device to the service center for exami-
nation and repair.
–Never drop or insert any object into any opening.
–Do not use outdoors.
–Do not operate where aerosol (spray) products are
being used or where oxygen is being administe-
red.
–Before disconnect turn all controls to the off
position. Also turn the electricity offat the circuit
breaker or fuse box.
WARNING - California Prop 65
–This product can expose you to chemicals inclu-
ding Di(2-ethylhexyl)phthalate (DEHP), which is
known to the State of California to cause cancer.
For more information, go to www.P65Warnings.
ca.gov .
SAVE THESE INSTRUCTIONS
Approval and conformity
This mirror cabinet complies with
applicable requirements of the referenced
standard(s):Safety Household and
Commercial Devices.( UL962, 4rd ed.
portable Luminaires CSA C22.2 #250.4 )

3
Symbols and their meaning
Caution! Warning of personal injury or material
damage
Caution! Warning of electric shock.
Caution! Warning of water damage.
Note, tip or reference
Correct assembly/functional test
Incorrect assembly
On/offswitch
Light colour - daylight white (cool white)
Light colour warm white
Technical data
– Supply voltage: 120V AC 50Hz/60Hz
– Max. power consumption:
Prod. No.: Light
- 17612 XX9053 3.8 W
- 17613 XX9053 6.0 W
– Degree of protection:BLACK NEMA 1
– Ambient conditions:
Operating temperature 41° – 104 F
Storage temperature -40° – 158° F
– Luminous color 6500 Kelvin
– Magnification factor (mirror): x5

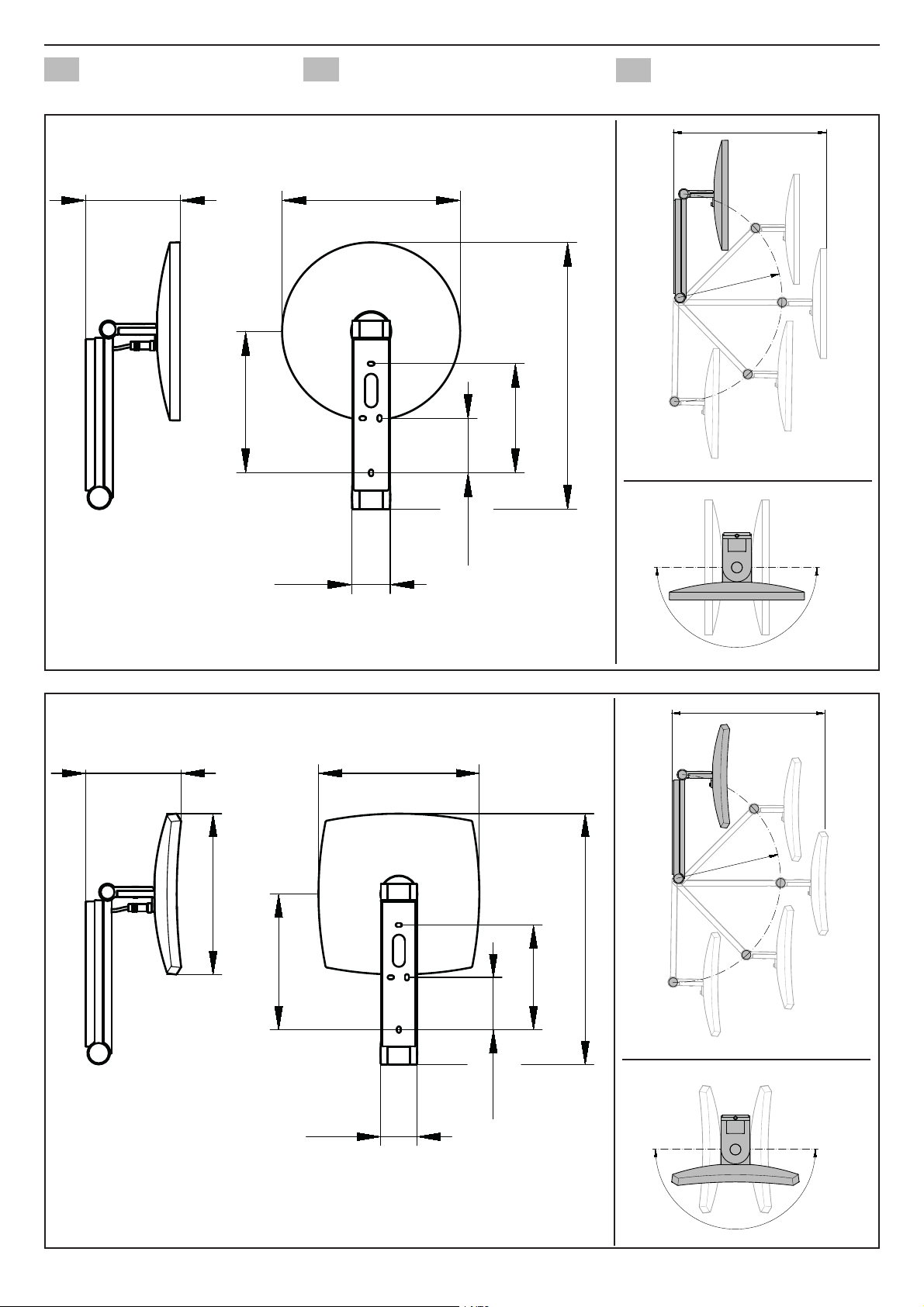

Mounting dimensions, see page 10.
Before installation check whether the fastening mate-
rials included are suitable for the anchoring base. The
fastening materials are suitable exclusively for stud walls
with timber constructions or for drywall constructions with
timber wood reinforcement.
Use a 20 cubic inches electrical outlet box for rough
installation (e. g. Thomas & Betts - Carlon B120R; UL
E11461).
Installation
• Mark the wall bracket position, see figure 1 on
page 11.
• Mark the escutcheon position, see figure 2.
• Pre-drill holes , see figure 3.
• Mount the wall bracket to the wall,see figure 4.
• Insert cable into electrical outlet box, see figure 5 on
page 12.
• Connect cable to cosemtic mirror, see figure 6.
• Hang the cosmetic mirror on the wall from above ,
see figure 7.
• Pull on cable protection and mount connector , see
figure 8.
• Connect supply unit to cosmetic mirror , see
figure 9 on page 13.
• Insert supply unit , see figure 10.
• Connect supply unit to switch, see figure 11.
L
N
= BLACK
= WHITE
• Mount switch and cover with cap , see figure 12.
Replacement parts with order numbers, see page 15.
For information about warranty and mainte-
nance, see the enclosed Care Instructions and
Warranty Card.
Disposal instructions
This category of device does not belong in
the domestic waste, but must be disposed of
separately in accordance with the relevant local
national regulations.
Read all instructions before using or installing this product. US

4
–Este producto debe ser instalado por un técnico
cualificado, de acuerdo con los códigos y regula-
ciones locales y conforme a las instrucciones de
uso en el manual adjunto.
La instalación correcta reduce el riesgo de incen-
dio, descarga eléctrica, quemaduras y lesiones.
–Consulte a un electricista cualificado para
asegurar la correcta instalación del conduc-
tor de circuito derivado.
– Conecte el circuito del receptáculo a un circuito
derivado protegido con un dispositivo GFCI
Clase A.
– No encienda el aparato si el mismo o si el
cable de la fuente de alimentación estuvieran
dañados. Contacte con el fabricante, el servicio
al técnico o con una persona con cualificación
equivalente y pida una sustitución.
– Se debe asegurar que la pared puede soportar
el
espejo de maquillaje .
– Utilice exclusivamente repuestos y accesorios
originales. El uso de otras piezas provocará la
anulación de la garantía.
SERVICIO DE PRO-
DUCTOS DE DOBLE
AISLAMIENTO
Producto con doble aislamiento, este produc-
to no debe tener una conexión de seguridad a
tierra.
En un producto con doble aislamiento, se pro-
porcionan dos sistemas de aislamiento en lugar
de conexión a tierra. No se proporcionan medios
de conexión a tierra en un producto con doble
aislamiento ni se deben agregar medios de
conexión a tierra al producto. El mantenimiento
de un producto con doble aislamiento requiere
un cuidado extremo y solo debe ser realizado por
personal de servicio calificado con conocimiento
del sistema bajo su responsabilidad. Las piezas
de repuesto para un producto con doble aislami-
ento deben ser idénticas a las piezas del produc-
to. El símbolo está marcado en el producto con
doble aislamiento.
Uso previsto
EXCLUSIVAMENTE PARA USO RESIDENCIAL.
Espejo de maquillaje para la aplicación en espa-
cios húmedos tales como baños y WC.
¡El producto solo es adecuado para su montaje
en interiores!
¡Precaución! Instálelo exclusivamente en espa-
cios resguardados de heladas.
INSTRUCCIONES IMPOR-
TANTES DE SEGURIDAD
PELIGRO - Para reducir el riesgo de des-
carga eléctrica:
–Desenchufe siempre este mobiliario de la toma de
corriente antes de la instalación y limpieza.
ADVERTENCIA - Para reducir el
riesgo de quemaduras, incendios, descargas eléctri-
cas o lesiones para las personas:
–Desenchúfelo de la toma de corriente antes de
poner o quitar piezas.
–Es necesaria una supervisión estricta cuando este
dispositivo esté cerca o sea utilizado por niños,
inválidos o personas discapacitadas.
–Use este dispositivo exclusivamente para su uso
previsto tal y como se describe en estas instruc-
ciones. No utilice accesorios no recomendados
por el fabricante.
–Nunca utilice este dispositivo si tiene un cable o
un enchufe dañado, si no funciona correctamente,
si se ha caído o dañado o si se ha caído al agua.
Devuelva el dispositivo al centro de servicio para
su examen y reparación.
–Nunca deje caer ni introduzca ningún objeto en
ninguna abertura.
–No lo utilice en exteriores.
–No lo utilice allí donde se usen productos de aero-
sol (espray) o donde se esté administrando oxígeno.
–Antes de la desconexión, ponga todos los interrupto-
res en la posición de apagado. Desconecte también la
electricidad en el interruptor o en la caja de fusibles.
ADVERTENCIA - California Prop 65
–Este producto puede exponerte a productos quími-
cos como el Di(2-ethylhexyl)phthalate (DEHP), que
es conocidos por el Estado de California causar
cáncer. Para más información ve a www.P65War-
nings.ca.gov .
GUARDE ESTAS INSTRUCCIO-
NES
Aprobación y conformidad
Este armario con espejos cumple con los
requisitos aplicables de la(s) norma(s) a
la(s) que se hace referencia:Dispositivo
doméstico y comercial de seguridad
(UL962, 4ª ed. luminarias portátiles CSA
C22.2 #250.4)
ES Lea todas las instrucciones antes de usar o instalar este producto.

5
Lea todas las instrucciones antes de usar o instalar este producto. ES
Símbolos y su significado
¡Precaución! Advertencia de lesiones personales
o daños materiales
¡Precaución! Advertencia de descarga eléctrica.
¡Precaución! Advertencia de daños por agua.
Nota, sugerencia o referencia
Montaje correcto/Comprobación de
funcionamiento
Montaje erróneo
Interruptor On/Off
Color de luz blanco luz diurna (blanco frío)
Color de luz blanco cálido
Datos técnicos
– Voltaje de alimentación: 120V AC 50Hz/60Hz
– Consumo de energía máx.:
Nº de Prod.: Luz
- 17612 XX9053 3.8 W
- 17613 XX9053 6.0 W
– Grado de protección: NEMA 1
– Condiciones ambientales:
Temperatura de uso 41° – 104 F
Temperatura de almacenamiento -40° – 158° F
– Color luminoso 6500 Kelvin
– Factor de aumento (espejo): x5
Dimensiones de montaje, véase la página 10.
Antes de la instalación, compruebe si los materiales de fijación
incluidos son adecuados para la base de anclaje. Los mate-
riales de fijación son adecuados exclusivamente para paredes
de construcción ligera con construcciones de madera o para
construcciones de paneles de yeso con refuerzo de madera.
Use una caja de tomacorriente de 20 pulgadas cúbicas
para una instalación aproximada (p. ej. Thomas & Betts -
Carlon B120R; UL E11461).
Instalación
• Marque la posición del soporte de la pared, véase la
figura 1 en la página 11 .
• Marque la posición del escudo, véase la figura 2 .
• Perforar previamente los agujeros , véase la figura 3 .
• Montar el soporte de la pared a la pared, véase la
figura 4.
• Inserte el cable en la caja de tomacorriente, véase la
figura 5 en la página 12 .
• Conecte el cable al espejo de maquillaje , véase la
figura 6 .
• Cuelgue el espejo cosmético en la pared desde arri-
ba , véase la figura 7 .
• Tire de la protección del cable y monte el conector ,
véase la figura 8 .
• Conecte la unidad de suministro al espejo cosméti-
co , véase la figura 9 en la página 13 .
• Insertar unidad de suministro , véase la figura 10 .
• Conecte la unidad de suministro al interruptor,
véase la figura 11 .
L
N
= NEGRO
= BLANCO
• Monte el interruptor y cubra con la tapa, véase la
figura 12.
Piezas de repuesto con números de pedido, véase la
página 15.
Para obtener información sobre la garantía y el
mantenimiento, consulte las Instrucciones de
conservación y tarjeta de garantía adjuntas.
Instrucciones de eliminación
Esta categoría de dispositivo no forma parte de la
basura doméstica, sino que debe eliminarse por
separado de acuerdo con las reglamentaciones
nacionales locales vigentes.

6
–Ce produit doit être monté par un installateur
qualifié, en conformité avec les codes et régle-
mentations locaux, ainsi que les instructions
d'utilisation données dans le manuel joint
.
Un montage correct réduit le risque d'incen-
die, de chocs électriques, de brûlures et de
blessures.
–Consulter un électricien qualifié pour s’assu-
rer que le conducteur du circuit de dérivati-
on est correct.
– Raccorder le circuit de prise à un circuit de dériva-
tion protégé par un dispositif DDFT de Classe A.
– Ne pas mettre l'appareil en marche si celui-ci, ou le
câble d'alimentation électrique, est endommagé, mais
faire remplacer le câble par le fabricant, son service
Clients ou par une personne de même qualification.
– Il faut vérifier que le mur est capable de suppor-
ter le poids de le miroir grossissant .
– N'utiliser que des accessoires et pièces de re-
change d'origine. Utiliser d'autres pièces annule
la garantie.
ENTRETIEN DES PRO-
DUITS DOUBLE ISOLA-
TION
Produit à double isolation, ce produit ne doit
pas avoir de connexion de sécurité à la terre.
Dans un produit à double isolation, deux sys-
tèmes d'isolation sont fournis au lieu de la mise
à la terre. Aucun moyen de mise à la terre n'est
fourni sur un produit à double isolation et aucun
moyen de mise à la terre ne doit être ajouté au
produit. L'entretien d'un produit à double isolation
nécessite un soin extrême et ne doit être effectué
que par du personnel de maintenance qualifié
connaissant le système sous sa responsabilité.
Les pièces de rechange pour un produit à dou-
ble isolation doivent être identiques à celles du
produit. Le symbole est marqué sur le produit à
double isolation.
Usage prévu
RÉSERVÉ À L'USAGE RÉSIDENTIEL.
Miroir grossissant destiné à être utilisé dans les
pièces humides telles que les salles de bains et
les WC.
Le produit ne convient que pour un montage en
intérieur !
Attention ! N'installer le produit que dans des
pièces à l'abri du gel.
INSTRUCTIONS DE
SÉCURITÉ IMPORTANTES
DANGER - Pour réduire le risque de
chocs électriques :
–Toujours débrancher ce meuble de la prise élec-
trique avant de procéder à l’installation et au
nettoyage.
MISE EN GARDE- Pour réduire le
risque de brûlures, d'incendie, de chocs électriques
ou de dommages corporels :
–débrancher de la prise avant de mettre en place ou
de retirer des pièces.
–Une surveillance étroite est nécessaire lorsque ce
dispositif est utilisé par ou à proximité d’enfants,
de personnes invalides ou handicapées.
–N'utiliser ce dispositif qu'aux fins pour lesquelles
il a été prévu, conformément aux présentes ins-
tructions. Ne pas utiliser d’accessoires non recom-
mandés par le fabricant.
–Ne jamais utiliser ce dispositif s'il présente un
câble ou une fiche endommagé, s'il ne fonctionne
pas correctement, s'il a chuté ou qu'il a été endom-
magé, ou s'il est tombé dans l'eau. Renvoyer le
dispositif au Centre de dépannage pour qu'il soit
examiné et réparé.
–Ne jamais faire chuter ou introduire quelque objet
que ce soit dans quelque orifice que ce soit.
–Ne pas utiliser en extérieur.
–Ne pas faire fonctionner dans des endroits soumis
à l’utilisation d’aérosols (sprays) ou à l’administra-
tion d'oxygène.
–Avant de débrancher, positionner toutes les com-
mandes sur la position Arrêt. De même, couper
l'électricité au niveau du coupe-circuit ou de la
boîte à fusibles.
CONSERVER LES PRÉSENTES
INSTRUCTIONS
Approbation et conformité
Cette armoire de toilette satisfait aux exi-
gences de la (des) norme(s) applicable(s)
auxquelles référence est faite :Safety
Household and Commercial Devices (norme
de sécurité concernant le mobilier commer-
cial et ménager) (UL 962, 4e éd. - Lumi-
naires portables CSA C22.2 #250.4)
CA Lire toutes les instructions avant d'utiliser ou d'installer ce produit.

7
Lire toutes les instructions avant d'utiliser ou d'installer ce produit. CA
Symboles (pictogrammes) et leur signification
Attention ! Mise en garde contre les dommages
corporels ou matériels
Attention ! Mise en garde contre les chocs élec-
triques.
Attention ! Mise en garde contre les dégâts des
eaux.
Remarque, conseil ou référence
Montage correct/contrôle fonctionnel
Montage incorrect
Interrupteur Marche/Arrêt
Couleur de la lumière blanc lumière du jour (blanc
froid)
Couleur de la lumière blanc chaud
Caractéristiques techniques
– Tension d'alimentation : 120V AC 50Hz/60Hz
– Consommation électrique max. :
Réf. prod. : Éclairage
- 17612 XX9053 3,8 W
- 17613 XX9053 6,0 W
– Degré de protection : NEMA 1
– Conditions ambiantes :
Température de service 5° - 40° C
Température de stockage -40° - 70° F
– Couleur de lumière 6 500 Kelvin
– Facteur de grossissement (miroir) : x5
Dimensions de montage, voir page 10.
Avant de procéder à l'installation, vérifier que les ma-
tériels de fixation joints conviennent pour la base d'an-
crage. Les matériels de fixation conviennent exclusive-
ment pour les murs à montants avec ossatures en bois
d'œuvre ou pour les constructions en plaques de plâtre
avec renforcement en bois d'œuvre.
Utilisez une boîte de sortie électrique de 325 centimètres
cubes (20 pouces cubes) pour une installation grossière
(par ex. Thomas & Betts - Carlon B120R; UL E11461).
Installation
• Marquer la position du support mural,
voir figure 1 à
la page 11 .
• Marquez la position de l'écusson,
voir figure 2 .
• Pré-percer des trous , voir figure 3 .
• Fixer le support mural au mur, voir figure 4 .
• Insérez le câble dans la boîte de sortie électrique,
voir figure 5 à la page 12.
• Connectez le câble au miroir grossissant , voir
figure 6.
• Accrochez le miroir cosmétique au mur par le haut ,
voir figure 7 .
• Tirez sur la protection du câble et montez le con-
necteur , voir figure 8 .
• Connectez l'unité d'alimentation au miroir cosmé-
tique , voir figure 9 à la page 13 .
• Insérer l'unité d'alimentation , voir figure 10 .
• Connectez l'unité d'alimentation au commutateur,
voir figure 11 .
L
N
= NOIR
= BLANC
• Monter l'interrupteur et le couvercle avec capu-
chon, voir figure 12.
Pièces de rechange avec numéros de commande, voir
page 15.
Pour toute information concernant la garantie et
la maintenance/l'entretien, voir les instructions
d'entretien et la carte de garantie jointes.
Instructions de mise au rebut
Cette catégorie d'appareil ne fait pas partie des
déchets domestiques. L'appareil doit être élimi-
né séparément, conformément aux règlements
nationaux et locaux en vigueur.

8
US Mounting dimensions ES Las dimensiones de montaje CA Dimensions de montage
inch an (mm) pulgades y (mm) pouces et (mm)
4-7/16"-12"
(112-305)
Ø8-3/8"
(Ø212)
1-3/4"
(45)
6-5/8"
(168)
12-9/16"
(318)
2-9/16"
(65)
5-1/8"
(130)
4-5/8"-12"
(118-305)
7-7/8"
(200)
7-7/8"
(200)
1-3/4"
(45)
6-5/8"
(168)
12-1/4"
(311)
2-9/16"
(65) 5-1/8"
(130)
17612 XX9053
17613 XX9053
180°
7-7/8"
(298)
(200)
11-3/4"
180°
7-7/8"
(310)
(200)
12-3/16"

9
(70-500)
(0-101)
2-3/4
"
- 19-11/16
"
0 - 4
"
21
43
20

10
87
1.
2.
3mm
65
1.
2.
2. 3.
1.

11
109
N
L
11 12
3.
1. 2.

12

13

Liste de pièces
14

15
US Spare parts ES Piezas de recambio CA Liste de pièces
19976000012
XX = 01, 07, 17, 03, 05, 13
19976000003
19976000010
17612 XX9053
17613 XX9053

DE
KEUCO GmbH Co. KG
Oesestraße 36
D-58675 Hemer
Telefon: [phone]
E-Mail: [email protected]
AT
KEUCO GmbH
Söllheimerstraße 16
Objekt 6c
A-5020 Salzburg
Telefon: [phone]
E-Mail: offi[email protected]
CH
KEUCO AG
Winkelweg 3
CH-5702 Niederlenz
Telefon: [phone]
E-Mail: [email protected]
EN
KEUCO UK Ltd
Amersham House
Mill Street
GB-Berkhamsted HP4 2DT
Phone: [phone]
E-Mail: [email protected]
FR
KEUCO SARL
5, Rue du Martelberg
F-67700 Monswiller
Téléphone: [phone]
E-Mail: [email protected]
NL
KEUCO GmbH Co. KG
Kantoor Nederland
Postbus 1286
5004 BG Tilburg
Telefoon: [phone]
E-Mail: [email protected]
RU
KEUCO GmbH Co. KG
Представительство вРоссии
Космодамианская набережная ,
дом 4 / 22, корпус Б
115035 Москва
Электронная почта:
US
KEUCO Management Inc.
3675 Crestwood Parkway NW,
Suite 222
Duluth, GA 30096
Phone: [phone]
E-Mail: offi[email protected]
offi[email protected] www.keuco.com
