KEUCO Royal Lumos 14317 171351 User manual

US ES
Instruction for use Manual de instrucciones de uso CA Instructions d'utilisation
Royal Lumos
311855_002/05.2020
14317 171351
14312 171351
14313 171351
14314 171351
14318 171351

2
US Read all instructions before using or installing this product.
IMPORTANT SAFETY
INSTRUCTIONS
DANGER - To reduce the risk of electric
shock:
–Always unplug this furnishing from the electrical
outlet before installation and cleaning.
WARNING - To reduce the risk of burns,
fire, electric shock, or injury to persons:
–Unplug from outlet before putting on or taking off
parts.
–Close supervision is necessary when this fur-
nishing is used by, or near children, invalids or
disabled persons.
–Use this furnishing only for its intended use as
described in these instructions. Do not use attach-
ments not recommended by the manufacturer.
–Never operate this furnishing if it has a damaged
cord or plug, if it is not working properly, if it has
been dropped or damaged, or dropped into water.
Return the furnishing to the service center for exa-
mination and repair.
–Never drop or insert any object into any opening.
–Do not use outdoors.
–Do not operate where aerosol (spray) products are
being used or where oxygen is being administe-
red.
–Before disconnect turn all controls to the off
position. Also turn the electricity offat the circuit
breaker or fuse box.
WARNING: Risk of Electric Shock -
Connect this furnishing to a properly grounded
outlet only. See Grounding Instructions.
–For loading always put heavier items at the bottom
and not near the top in order to help prevent the
possibility of the furnishing tipping over.
–Each surface intended to support a load shall have
a corresponding statement in the use instructions
specifying the maximum intended load for that
surface in pounds (kilograms).
WARNING - California Prop 65
–This product can expose you to chemicals inclu-
ding Di(2-ethylhexyl)phthalate (DEHP), which is
known to the State of California to cause cancer.
For more information, go to www.P65Warnings.
ca.gov .
SAVE THESE INSTRUCTIONS
–This product must be installed by a qualified
installer, in accordance with local codes
and regulations and according to the
instructions for use in the enclosed manual.
Correct installation reduces the risk of fire,
electric shock, burns and injury.
–Consult a qualified electrican to ensure cor-
rect branch circuit conductor.
– Connect the receptacle circuit to a branch circuit
protected with a Class A GFCI device.
– Do not start the appliance if it or the power
supply cable is damaged, but have it replaced
by the manufacturer, its customer service or by
an equally qualified person.
– It must be ensured that the wall can support the
weight of the mirror cabinet.
– Use only genuine replacement parts and
accessories. The use of other parts will result in
voiding of the warranty.
Approval and conformity
This mirror cabinet complies with
applicable requirements of the referenced
standard(s):Safety Household and
Commercial Furnishings.( UL962, 4rd ed.
portable Luminaires CSA C22.2 #250.4 )
Intended use
FOR RESIDENTIAL USE ONLY.
As a mirror cabinet with dimmable lighting for use
in wet rooms such as bathrooms and toilets.
The product is suitable only for mounting indoors!
Caution! Only install in frost-free rooms.
CAUTION: Risk of personal injury: This prod-
uct is very heavy. Get assistance lifting the mirror
cabinet.
WARNING - GROUNDING
INSTRUCTIONS
This product must be connected to a grounded me-
tal, permanent wiring system, or an equiment-groun-
ding conductor must be run with the circuit con-
ductors and connected to the equipment-grounding
terminal or lead on the product.

3
Read all instructions before using or installing this product. US

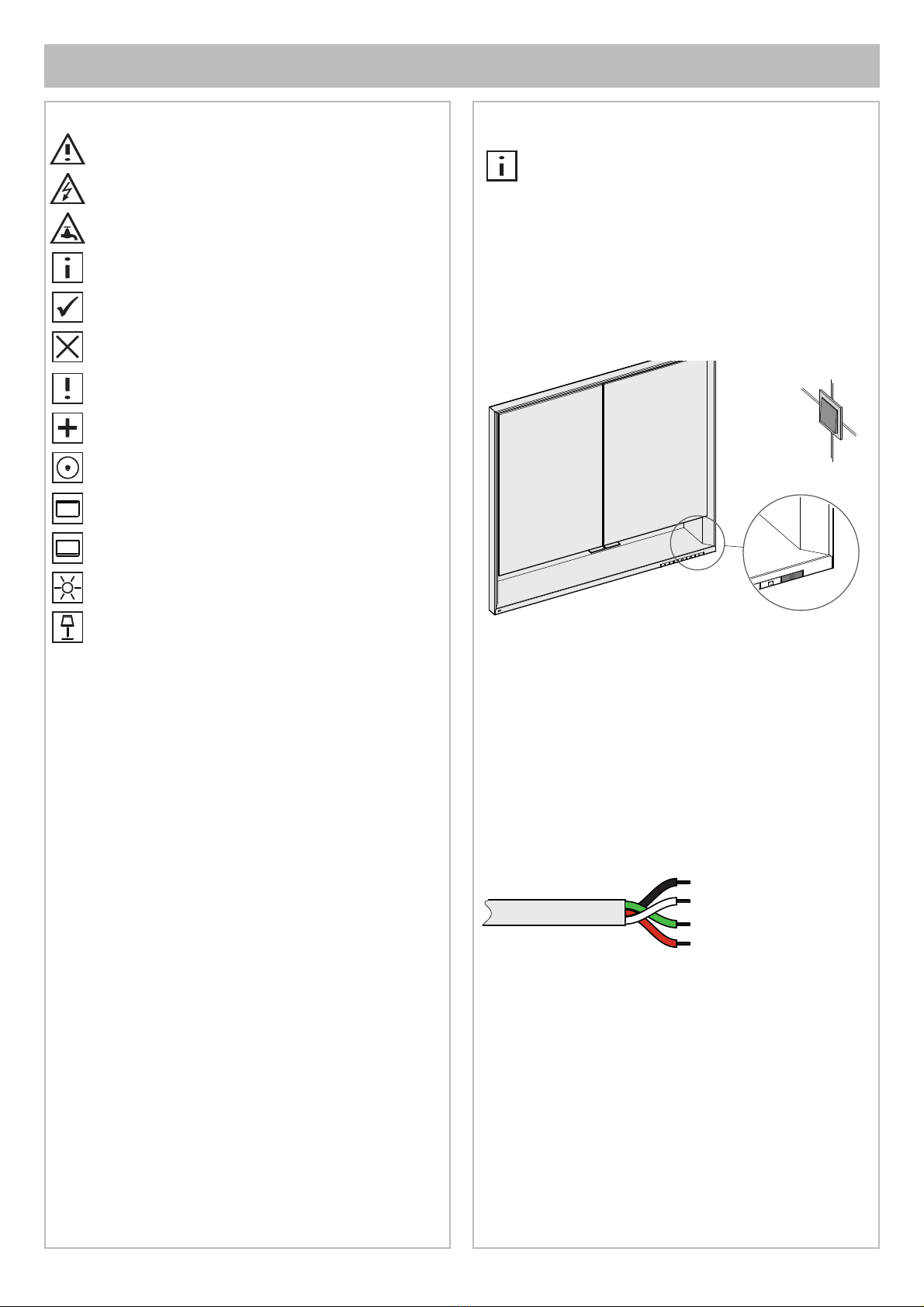

Symbols and their meaning
Caution! Warning of personal injury or material
damage
Caution! Warning of electric shock.
Caution! Warning of water damage.
Note, tip or reference
Correct assembly/functional test
Incorrect assembly
Observe assembly details
Optional/accessories
Button on/off
Lighting above
Lighting below
Light colour - daylight white (cool white)
Light colour warm white
Technical data
– Supply voltage: 120V AC 50Hz/60Hz
– Required electrical outlet: 15 A / 1800 W
– Max. power consumption:
Prod. No.: Width Weight Light
14317 171151: 27-9/16" 48.1 lb 48.5 W
14312 171151: 31-1/2" 53.8 lb 50.0 W
14313 171151: 35-7/16" 59.3 lb 51.9 W
14314 171151: 39-3/8" 64.8 lb 53.4 W
14318 171151: 41-5/16" 67.5 lb 54.1 W
– Maximal load each shelf: max 3.3 lb
– Maximal load mirror cabinet total:
- 14317 171151: 74.5 lb
- 14312 171151: 80.2 lb
- 14313 171151: 85.8 lb
- 14314 171151: 91.3 lb
- 14318 171151: 93.9 lb
– Degree of protection: NEMA 1
– Ambient conditions:
- Operating temperature 32° – 113° F
- Storage temperature -40° – 158° F
– Luminous color 2700 – 6500 Kelvin
Mounting dimensions, see page 11.
Operation
As with a multiway switch, the mirror cabinet
can be operated with the sensor button Aon
the mirror, or with an external light switch B
(installation type Ior III); refer to figure 3 on
page 12.
Depending on the type of connection, the
sockets are permanently supplied with voltage
(Ior II) or switch controlled (III).
KEUCO recommends connection type Iin
combination with a switch for switching on/off.
Before installation check whether the fastening materials
included are suitable for the anchoring base. The fas-
tening materials are suitable exclusively for stud walls
with timber constructions or for drywall constructions with
timber wood reinforcement.
Installation, see figure 1 onwards on page 12.

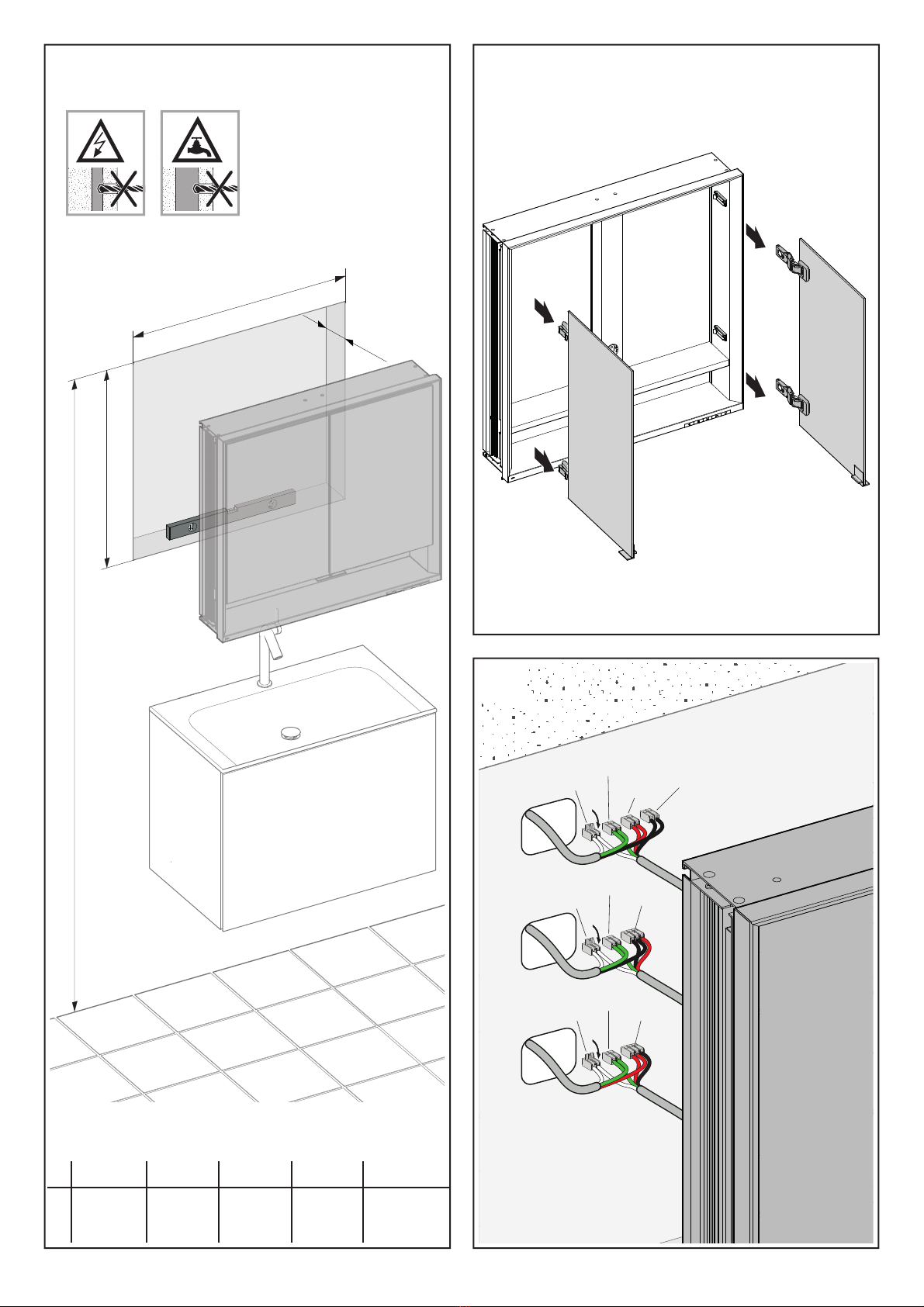

• Check the mounting position, see figure 1.
• Remove the doors, see figure 2.
• Connect the mirror cabinet to the power supply ,
see figure 3.
L
L1
N
PE
= BLACK
= WHITE
= GREEN
= RED

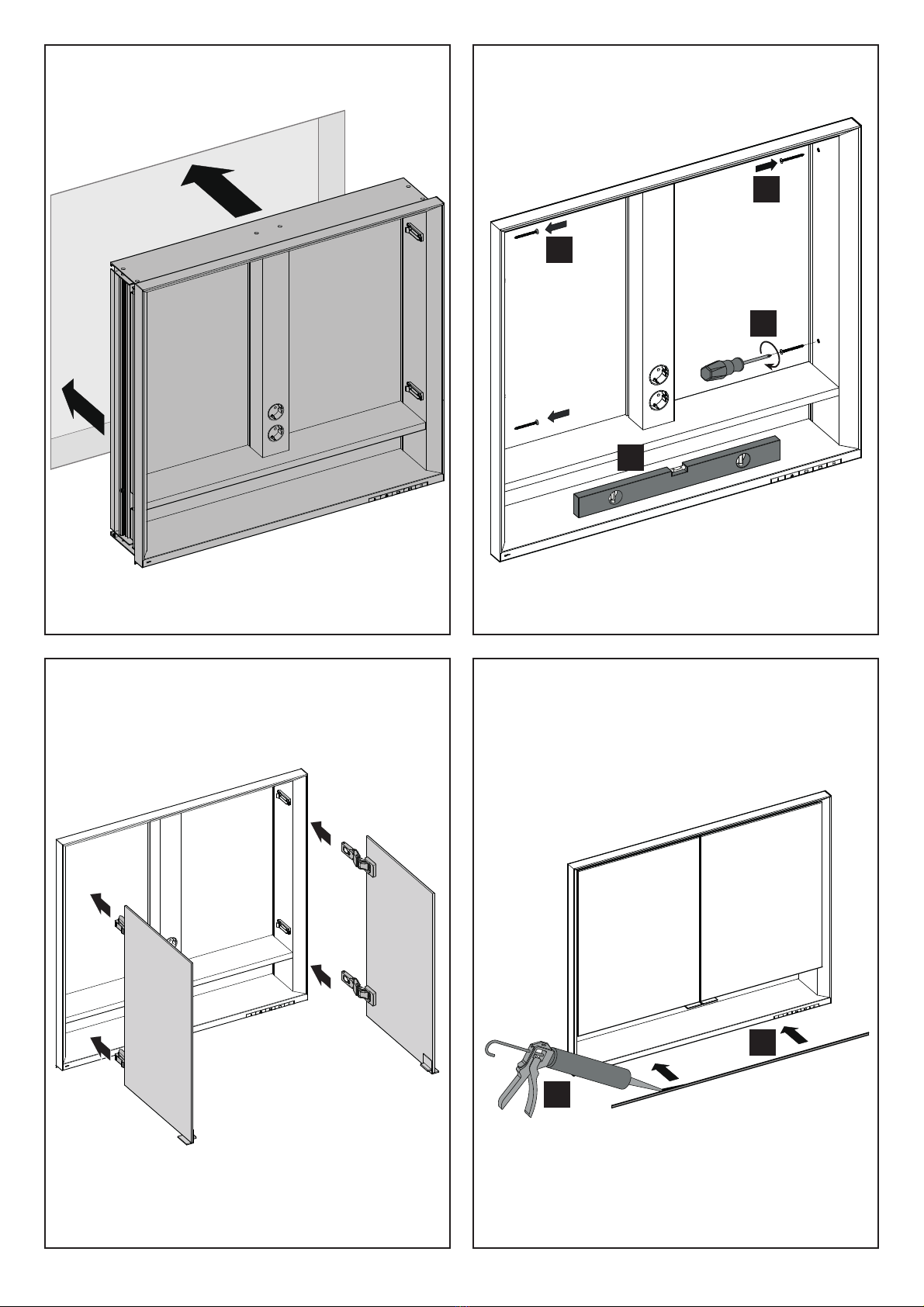

• Place the mirror cabinet in the installation opening ,
see figure 4 on page 13.
• Fix the mirror cabinet in the installation opening
with the screws , see figure 5.
• Reinstall the doors , see figure 6.
• Glue the batten under the mirror cabinet to cover the
gap that may be present , see figure 7.
• Place the glass shelf holders in the mirror cabinet ,
see figure 8 on page 14.
• Place the glass shelves in the mirror cabinet,
see figure 9.
• Adjust the doors of the mirror cabinet, see figure
10 – 12 on page 14 and 15.
A
B

4
US Read all instructions before using or installing this product.
Button functions
Button Function
Light on/off
• Pressing the button switches the mirror on
with the selected settings. The white LED
goes off.
• Pressing the button again switches the mirror
off. The white LED lights up.
• The white LED can be deactivated.
– Switch on the mirror.
– Press and hold the button for 15 seconds.
- The lighting gets lighter or darker.
- The lighting switches offbriefly and the
white LED is deactivated.white LED was
deactivated.
To switch the white LED back on, repeat the
described procedure.
Front and wall lighting
• The front and wall lighting is switched on
by pressing the button when light mirror is
switched on.
• Pressing the button again switches the light
off.
Washbasin lighting
• The washbasin lighting is switched on by
pressing the button when light mirror is
switched on.
• Pressing the button again switches the light
off.
When both lightings are switched off, the light
mirror also switches off.
Dimming the front, wall and washbasin
lighting
• Press the button when the light mirror is
switched on and hold until the desired bright-
ness or the end value has been reached.
The setting is stored and reproduced when
switched on again (only for connection type 1,
see figure 2 on page 13).
Setting the light colour cooler
• Press and hold daylight white button and the
light colour fades to cool white.
• Release when the desired light colour has
been reached.
The setting is stored and reproduced when
switched on again.
Adjusting light colour - daylight white (cool
white)
• Press button and the colour temperature sets
to 6500 Kelvin.
Button Function
Setting the light colour warmer
• Press and hold warm white button and the
light colour fades to warm white.
• Release when the desired light colour has
been reached.
The setting is stored and reproduced when
switched on again.
Adjusting light colour - warm white
• Press button and the colour temperature sets
to 2700 Kelvin.
Replacement parts with order numbers, see page 19.
The light sources may only be replaced by the
manufacturer, its customer service or by an
equally qualified person.
For information about warranty and mainte-
nance, see the enclosed Care Instructions
and Warranty Card.
Disposal instructions
This category of device does not belong in
the domestic waste, but must be disposed of
separately in accordance with the relevant
local national regulations.

5
Lea todas las instrucciones antes de usar o instalar este producto. ES
INSTRUCCIONES IMPOR-
TANTES DE SEGURIDAD
PELIGRO - Para reducir el riesgo de
descarga eléctrica:
–Desenchufe siempre este mobiliario de la toma de
corriente antes de la instalación y limpieza.
ADVERTENCIA - Para reducir el
riesgo de quemaduras, incendios, descargas eléctri-
cas o lesiones para las personas:
–Desenchúfelo de la toma de corriente antes de
poner o quitar piezas.
–Es necesaria una supervisión estricta cuando este
mobiliario esté cerca o sea utilizado por niños,
inválidos o personas discapacitadas.
–Use este mobiliario exclusivamente para su uso
previsto tal y como se describe en estas instruc-
ciones. No utilice accesorios no recomendados
por el fabricante.
–Nunca utilice este mobiliario si tiene un cable o
un enchufe dañado, si no funciona correctamente,
si se ha caído o dañado o si se ha caído al agua.
Devuelva el mobiliario al centro de servicio para
su examen y reparación.
–Nunca deje caer ni introduzca ningún objeto en
ninguna abertura.
–No lo utilice en exteriores.
–No lo utilice allí donde se usen productos de aero-
sol (espray) o donde se esté administrando oxígeno.
–Antes de la desconexión, ponga todos los interrupto-
res en la posición de apagado. Desconecte también la
electricidad en el interruptor o en la caja de fusibles.
ADVERTENCIA: Riesgo de descarga
eléctrica: conecte este mobiliario solo a una
toma de corriente con conexión a tierra. Vea las
instrucciones de conexión a tierra.
–Coloque siempre los artículos más pesados en la
parte inferior del armario y no cerca de la parte
superior para evitar la posibilidad de que el mobi-
liario vuelque.
–Cada superficie destinada a soportar una carga
debe tener una declaración correspondiente en
las instrucciones de uso que especifique la car-
ga máxima prevista para esa superficie en libras
(kilogramos).
ADVERTENCIA - California Prop 65
–Este producto puede exponerte a productos quími-
cos como el Di(2-ethylhexyl)phthalate (DEHP), que
es conocidos por el Estado de California causar
cáncer. Para más información ve a www.P65War-
nings.ca.gov .
GUARDE ESTAS INSTRUCCIO-
NES
–Este producto debe ser instalado por un técnico
cualificado, de acuerdo con los códigos y regula-
ciones locales y conforme a las instrucciones de
uso en el manual adjunto.
La instalación correcta reduce el riesgo de incen-
dio, descarga eléctrica, quemaduras y lesiones.
–Consulte a un electricista cualificado para
asegurar la correcta instalación del conduc-
tor de circuito derivado.
– Conecte el circuito del receptáculo a un circuito
derivado protegido con un dispositivo GFCI
Clase A.
– No encienda el aparato si el mismo o si el
cable de la fuente de alimentación estuvieran
dañados. Contacte con el fabricante, el servicio
al técnico o con una persona con cualificación
equivalente y pida una sustitución.
– Se debe asegurar que la pared puede soportar
el peso del armario con espejos.
– Utilice exclusivamente repuestos y accesorios
originales. El uso de otras piezas provocará la
anulación de la garantía.
Aprobación y conformidad
Este armario con espejos cumple con los
requisitos aplicables de la(s) norma(s) a
la(s) que se hace referencia:Mobiliario
doméstico y comercial de seguridad
(UL962, 4ª ed. luminarias portátiles CSA
C22.2 #250.4)
Uso previsto
EXCLUSIVAMENTE PARA USO RESIDENCIAL.
Armario con armario con espejos con iluminación
atenuable para uso en habitaciones húmedas,
tales como cuartos de baño y aseos.
¡El producto solo es adecuado para su montaje
en interiores!
¡Precaución! Instálelo exclusivamente en espa-
cios resguardados de heladas.
PRECAUCIÓN: Riesgo de lesiones personales:
Este producto es muy pesado. Obtenga ayuda
para levantar el armario con espejos.
ADVERTENCIA -
INSTRUCCIONES DE
CONEXIÓN A TIERRA
Este producto debe conectarse a un sistema de
cableado fijo, de metal con conexión a tierra o bien,
un conductor de puesta a tierra del equipo deberá
estar incorporado con los conductores del circuito
y conectado al terminal de conexión a tierra del
equipo o al cable del producto.

6
ES Lea todas las instrucciones antes de usar o instalar este producto.
Símbolos y su significado
¡Precaución! Advertencia de lesiones personales
o daños materiales
¡Precaución! Advertencia de descarga eléctrica.
¡Precaución! Advertencia de daños por agua.
Nota, sugerencia o referencia
Montaje correcto/prueba funcional
Montaje incorrecto
Observar el detalle de montaje
Opcional/accesorios
Botón On/Off
Iluminación arriba
Iluminación abajo
Color de luz blanco luz diurna (blanco frío)
Color de luz blanco cálido
Datos técnicos
– Voltaje de alimentación: 120V AC 50Hz/60Hz
– Toma de corriente requerida: 15 A / 1800 W
– Consumo de energía máx.:
Nº de Prod.: Anchura Peso Luz
14317 171151: 27-9/16" 48.1 lb 48.5 W
14312 171151: 31-1/2" 53.8 lb 50.0 W
14313 171151: 35-7/16" 59.3 lb 51.9 W
14314 171151: 39-3/8" 64.8 lb 53.4 W
14318 171151: 41-5/16" 67.5 lb 54.1 W
– Carga máxima cada estante: máx. 3.3 lb
– Carga total del armario con espejos total:
- 14317 171151: 74.5 lb
- 14312 171151: 80.2 lb
- 14313 171151: 85.8 lb
- 14314 171151: 91.3 lb
- 14318 171151: 93.9 lb
– Grado de protección: NEMA 1
– Condiciones ambientales:
- Temperatura de uso 32° – 113° F
- Temperatura de almacenamiento -40° – 158° F
– Color luminoso 2700 – 6500 Kelvin
Dimensiones de montaje, véase la página 11.
Operación
Al igual que con un circuito de dos vías, el
armario con espejos se puede operar con el
botón Ao el botón sensor Bdel armario con
espejo y con un interruptor de luz externo C
(tipo de conexión Io III), véase imagen 3 en la
página 21.
Dependiendo del tipo de conexión, los enchufes
se alimentan permanentemente con voltaje (Io
II) o conmutados (III).
KEUCO recomienda la conexión tipo Ien
combinación con un interruptor de encendido y
apagado.
Antes de la instalación, compruebe si los materiales de
fijación incluidos son adecuados para la base de anclaje.
Los materiales de fijación son adecuados exclusivamen-
te para paredes de construcción ligera con construccio-
nes de madera o para construcciones de paneles de
yeso con refuerzo de madera.
Instalación, véase figura 1 más adelante en la
página 12.
• Verifique la posición de montaje, véase la figura 1.
• Quitar las puertas, véase la figura 2.
• Conecte el armario con espejos a la fuente de
alimentación , véase la figura 3.
L
L1
N
PE
= NEGRO
= BLANCO
= VERDE
= ROJO
• Coloque el armario con espejos en la abertura de
instalación, véase la figura 4 en la página 13 .
• Fije el armario con espejos en la abertura de
instalación con los tornillos, véase la figura 5.
• Reinstalar las puertas, véase la figura 6.
• Pegue el listón debajo del gabinete del espejo para
cubrir el espacio que pueda estar presente , véase la
figura 7.
• Coloque los soportes de estantes de vidrio en el ar-
mario con espejos , véase la figura 8 en la página 14 .
• Coloque los estantes de vidrio en el armario con
espejos véase la figura 9.
• Ajuste las puertas del armario con espejos, véase la
figura 10 – 12 en la página 14 y 15.
A
B

7
Lea todas las instrucciones antes de usar o instalar este producto. ES
Funciones de los botones
Botón Función
Luz On/Off
• La pulsación de la tecla conecta el espejo
con los ajustes seleccionados. El diodo lumi-
noso blanco se apaga.
• Una nueva pulsación desconecta el espejo.
El diodo luminoso blanco se ilumina.
• Se puede desactivar el diodo luminoso
blanco.
– Conectar el espejo
– Pulse y mantenga pulsada la tecla durante
15 segundos.
- La iluminación se vuelve más clara o más
oscura.
- La iluminación se apaga brevemente y el
LED blanco se desactiva.
Para una nueva conexión del diodo luminoso
blanco, repita el proceso descrito.
Iluminación frontal y de pared
• La pulsación de la tecla con el espejo co-
nectado conecta la iluminación frontal y de
pared.
• Una nueva pulsación desconecta la luz.
Iluminación del lavabo
• La pulsación de la tecla con el espejo conec-
tado conecta la iluminación del lavabo.
• Una nueva pulsación desconecta la luz.
Cuando se desconectan ambas iluminaciones,
el espejo se desconecta.
Atenuar la iluminación frontal, de pared y
del lavabo
• Pulse la tecla con el espejo conectado y
manténgala pulsada hasta que se haya
alcanzado el valor de luminosidad deseado o
el valor final.
El ajuste se guarda y se ajusta en la próxima
conexión (sólo con el tipo de conexión 1,
véase imagen 2 en la página 13).
Ajustar el color de luz más frío
• Pulse y mantenga pulsada la tecla de luz
diurna blanca, el color de luz pasa a blanco
frío.
• Suelte la tecla al alcanzar el color de luz
deseado.
El ajuste se guarda y se ajusta en la próxima
conexión.
Ajustar el color de luz blanco luz diurna
(blanco frío)
• Pulse la tecla, la temperatura de la luz se
ajusta a 6500 Kelvin.
Botón Función
Ajustar el color de luz más cálido
• Pulse y mantenga pulsada la tecla de luz
blanca cálida, el color de luz pasa a blanco
cálido.
• Suelte la tecla al alcanzar el color de luz
deseado.
El ajuste se guarda y se ajusta en la próxima
conexión.
Ajustar el color de luz blanco cálido
• Pulse la tecla, la temperatura de la luz se
ajusta a 2700 Kelvin.
Piezas de repuesto con números de pedido, véase la
página 19.
Las fuentes de luz solo pueden ser sustituidas por
el fabricante, el servicio técnico de atención al clien-
te o por una persona con cualificación equivalente.
Para obtener información sobre la garantía y el
mantenimiento, consulte las Instrucciones de
conservación y tarjeta de garantía adjuntas.
Instrucciones de eliminación
Esta categoría de dispositivo no forma parte
de la basura doméstica, sino que debe elimi-
narse por separado de acuerdo con las regla-
mentaciones nacionales locales vigentes.

8
CA Lire toutes les instructions avant d'utiliser ou d'installer ce produit.
INSTRUCTIONS DE
SÉCURITÉ IMPORTANTES
DANGER - Pour réduire le risque de
chocs électriques :
–Toujours débrancher ce meuble de la prise élec-
trique avant de procéder à l’installation et au
nettoyage.
MISE EN GARDE - Pour réduire le
risque de brûlures, d'incendie, de chocs électriques
ou de dommages corporels :
–débrancher de la prise avant de mettre en place ou
de retirer des pièces.
–Une surveillance étroite est nécessaire lorsque ce
meuble est utilisé par ou à proximité d’enfants, de
personnes invalides ou handicapées.
–N'utiliser ce meuble qu'aux fins pour lesquelles il
a été prévu, conformément aux présentes instruc-
tions. Ne pas utiliser d’accessoires non recom-
mandés par le fabricant.
–Ne jamais utiliser ce meuble s'il présente un câble
ou une fiche endommagé, s'il ne fonctionne pas
correctement, s'il a chuté ou qu'il a été endom-
magé, ou s'il est tombé dans l'eau. Renvoyer le
meuble au Centre de dépannage pour qu'il soit
examiné et réparé.
–Ne jamais faire chuter ou introduire quelque objet
que ce soit dans quelque orifice que ce soit.
–Ne pas utiliser en extérieur.
–Ne pas faire fonctionner dans des endroits soumis
à l’utilisation d’aérosols (sprays) ou à l’administra-
tion d'oxygène.
–Avant de débrancher, positionner toutes les com-
mandes sur la position Arrêt. De même, couper
l'électricité au niveau du coupe-circuit ou de la
boîte à fusibles.
MISE EN GARDE:Risque de choc
électrique - Connectez ce meuble à une prise correc-
tement mise à la terre uniquement. Voir les instruc-
tions de mise à la terre.
–Pour le chargement, placer toujours les articles les
plus lourds en bas et non pas près du haut, ceci
afin de contribuer à empêcher tout basculement
éventuel du meuble.
–Chaque surface destinée à soutenir une charge
fera l'objet d'une mention correspondante dans les
instructions d'utilisation, en précisant la charge
maximum prévue pour cette surface, en livres
(kilogrammes).
CONSERVER LES PRÉSENTES
INSTRUCTIONS
–Ce produit doit être monté par un installateur
qualifié, en conformité avec les codes et régle-
mentations locaux, ainsi que les instructions
d'utilisation données dans le manuel joint .
Un montage correct réduit le risque d'incen-
die, de chocs électriques, de brûlures et de
blessures.
–Consulter un électricien qualifié pour s’assu-
rer que le conducteur du circuit de dérivati-
on est correct.
– Raccorder le circuit de prise à un circuit de dériva-
tion protégé par un dispositif DDFT de Classe A.
– Ne pas mettre l'appareil en marche si celui-ci, ou le
câble d'alimentation électrique, est endommagé, mais
faire remplacer le câble par le fabricant, son service
Clients ou par une personne de même qualification.
– Il faut vérifier que le mur est capable de suppor-
ter le poids de le armoire de toilette.
– N'utiliser que des accessoires et pièces de re-
change d'origine. Utiliser d'autres pièces annule
la garantie.
Approbation et conformité
Cette miroir lumineux satisfait aux exi-
gences de la (des) norme(s) applicable(s)
auxquelles référence est faite :Safety
Household and Commercial Furnishings
(norme de sécurité concernant le mobilier
commercial et ménager) (UL 962, 4e éd. -
Luminaires portables CSA C22.2 #250.4)
Usage prévu
RÉSERVÉ À L'USAGE RÉSIDENTIEL.
En tant qu'armoire de toilette avec éclairage à inten-
sité variable, pour une utilisation dans des pièces
humides telles que les salles de bains et les toilettes.
Le produit ne convient que pour un montage en
intérieur !
Attention ! N'installer le produit que dans des
pièces à l'abri du gel.
ATTENTION : Risque de dommages corporels :
Ce produit est très lourd. Demander de l'aide pour
soulever l'armoire de toilette.
MISE EN GARDE -
INSTRUCTIONS DE MISE
À LA TERRE
Ce produit doit être raccordé à un système de
câblage permanent en métal mis à la terre, ou bien
un conducteur de mise à la terre de l'équipement
doit être mis en place avec les conducteurs du cir-
cuit et raccordé à la borne ou au fil de mise à la terre
de l'équipement placé sur le produit.

9
Lire toutes les instructions avant d'utiliser ou d'installer ce produit. CA
Symboles (pictogrammes) et leur signification
Attention ! Mise en garde contre les dommages
corporels ou matériels
Attention ! Mise en garde contre les chocs élec-
triques.
Attention ! Mise en garde contre les dégâts des
eaux.
Remarque, conseil ou référence
Montage/essai de fonctionnement correct
Montage incorrect
Observar el detalle de montaje
Option/accessoires
Bouton marche/arrêt
Éclairage ci-dessus
Éclairage ci-dessous
Color de luz blanco luz diurna (blanco frío)
Color de luz blanco cálido
Caractéristiques techniques
– Tension d'alimentation : 120V AC 50Hz/60Hz
– Prise électrique requise : 15 A / 1 800 W
– Consommation électrique max. :
Réf. prod. : Largeur Poids Éclairage
14317 171151: 700 mm 21,8 kg 48,5 W
14312 171151: 800 mm 24,4 kg 50,0 W
14313 171151: 900 mm 26,9 kg 51,9 W
14314 171151: 1000 mm 29,4 kg 53,4 W
14318 171151: 1050 mm 30,6 kg 54,1 W
– Charge maximum chaque tablette : max 1,5 kg
– Charge maximum totale armoire de toilette :
- 14317 171151: 33,8 kg
- 14312 171151: 36,4 kg
- 14313 171151: 38,9 kg
- 14314 171151: 41,4 kg
- 14318 171151: 42,6 kg
– Degré de protection : NEMA 1
– Conditions ambiantes :
- Température de service 0° - 45° C
- Température de stockage -40° - 70° C
– Couleur de lumière 2 700 – 6 500 Kelvin
Dimensions de montage, voir page 11.
Opération
L’armoire de toilette peut être actionnée, au choix,
comme pour un montage va-et-vient, avec la
touche curseur Adu miroir, de même qu’avec
un interrupteur d’éclairage externe B(mode de
raccordement Iou III), voir figure 3 à la page 12.
En fonction du mode de raccordement, les prises de
courant sont en permanence alimentées en tension
(Iou II) ou commutées (III).
KEUCO conseille le mode de raccordement I, en
combinaison avec un bouton de marcher/arrêt.
Avant de procéder à l'installation, vérifier que les ma-
tériels de fixation joints conviennent pour la base d'an-
crage. Les matériels de fixation conviennent exclusive-
ment pour les murs à montants avec ossatures en bois
d'œuvre ou pour les constructions en plaques de plâtre
avec renforcement en bois d'œuvre.
Installation, voir figure 1 à la page 12.
• Vérifiez la position de montage, voir figure 1.
• Retirez les portes, voir figure 2.
• Raccorder l'armoire de toilette à l'alimentation
électrique , voir figure 3.
L
L1
N
PE
= NOIR
= BLANC
= VERT
= ROUGE
• Placer l'armoirede toilette dans l'ouverture
d'installation, voir figure 4 à la page 13.
• Fixer l'armoire de toilette dans l'ouverture
d'installation avec les vis, voir figure 5.
• Réinstallez les portes, voir figure 6.
• Collez le latte sous l'armoire de miroir pour couvrir
l'écart qui peut être présent , voir figure 7.
• Placer les supports de tablettes en verre dans
l'armoire de toilette , voir figure 8 à la page 14.
• Placer les tablettes en verre dans l'armoire de toi-
lette, voir figure 9.
• Ajuster les portes de l'armoire de toilette, voir
figure 10 – 12, page 14 et 15.
A
B

10
CA Lire toutes les instructions avant d'utiliser ou d'installer ce produit.
Fonctions des boutons
Touche Fonction
Lumière Marche/Arrêt
• Un appui sur la touche permet de mettre le
miroir en marche, dans les réglages sé-
lectionnés. La diode électroluminescente
blanche s'éteint.
• Un nouvel appui arrête le miroir. La diode
électroluminescente blanche s'éclaire.
• La diode électroluminescente blanche peut
être désactivée.
– Mise en marche du miroir
– Appuyer sur la touche et maintenir l'appui
pendant 15 secondes.
- L'éclairage devient plus clair ou plus
foncé.
- L'éclairage s'éteint brièvement et la LED
blanche est désactivée.
Pour réactiver la diode électroluminescente
blanche, refaire le processus décrit.
Éclairage frontal et mural
• Le fait d'appuyer sur la touche, le miroir étant
en marche, a pour effet de mettre en marche
l'éclairage frontal et mural.
• Un nouvel appui arrête la lumière.
Éclairage de la vasque
• Le fait d'appuyer sur la touche, le miroir
étant en marche, a pour effet de mettre en
marche l'éclairage de la vasque.
• Un nouvel appui arrête la lumière.
Lorsque les deux éclairages sont arrêtés, le
miroir s'arrête.
Variation de l'éclairage frontal, mural et de
la vasque
• Appuyer sur la touche, le miroir étant en
marche, et maintenir l'appui jusqu'à ce que
la valeur de luminosité souhaitée ou la
valeur finale soit atteinte.
Le réglage est enregistré et il sera le
même lors de la prochaine mise en marche
(seulement pour le mode de raccordement 1,
voir figure 2, à la page 13).
Réglage d'une couleur de lumière plus
froide
• Appuyer sur la touche blanc lumière du jour
et maintenir l'appui, la couleur de la lumière
se superpose au blanc froid.
• Relâcher la touche lorsque la couleur de
lumière souhaitée est atteinte.
Le réglage est enregistré et il sera le même
lors de la prochaine mise en marche.
Réglage de la couleur de la lumière blanc
lumière du jour (blanc froid)
• Appuyer sur la touche, la température de
couleur se règle sur 6 500 Kelvin.
Touche Fonction
Réglage d'une couleur de la lumière plus
chaude
• Appuyer sur la touche blanc chaud et
maintenir l'appui, la couleur de la lumière se
superpose au blanc chaud.
• Relâcher la touche lorsque la couleur de
lumière souhaitée est atteinte.
Le réglage est enregistré et il sera le même
lors de la prochaine mise en marche.
Réglage de la couleur de lumière blanc
chaud
• Appuyer sur la touche, la température de
couleur se règle sur 2700 Kelvin.
Pièces de rechange avec numéros de commande, voir
page 19.
Les sources d'éclairage ne doivent être
remplacées que par le fabricant, son service
Clients ou par une personne de même
qualification.
Pour toute information concernant la garantie
et la maintenance/l'entretien, voir les instruc-
tions d'entretien et la carte de garantie
jointes.
Instructions de mise au rebut
Cette catégorie d'appareil ne fait pas partie
des déchets domestiques. L'appareil doit être
éliminé séparément, conformément aux règle-
ments nationaux et locaux en vigueur.

11
US Mounting dimensions ES Las dimensiones de montaje CA Dimensions de montage
inch an (mm) pulgades y (mm) pouces et (mm)
1-3/8"
(35)
28-15/16"
(735)
4-1/2"
(107)
>5-5/16“
(>135)
4" - 1/16"
(102-535)
28-5/8"-28-13/16"
(727-731)
4" - X1
(102 - X1)
X2
X
XX1 X2
14317 171351 27-9/16" (700) 23-5/8'' (600) 26-3/4'' - 27-3/8'' (680 - 696)
14312 171351 31-1/2" (800) 27-9/16" (700) 30-11/16'' - 31-5/16'' (780 - 796)
14313 171351 35-7/16" (900) 31-1/2" (800) 34-5/8'' - 35-1/4'' (880 - 896)
14314 171351 39-3/8" (1000) 35-7/16" (900) 38-9/16'' - 39-3/16'' (980 - 996)
14318 171351 41-5/16" (1050) 37-3/8'' (950) 40-9/16'' - 41-3/16'' (1030 - 1046)

12
X
(727 - 731)
28-5/8" - 28-13/16"
>5-5/16
"
(>135)
(1990 - 2040)
78-3/8
"
- 80-5/16
"
14317 14312 14313 14314 14318
X26-3/4'' -
27-3/8''
(680 - 696)
30-3/4'' -
31-3/8''
(780 - 796)
34-11/16'' -
35-5/16''
(880 - 896)
38-5/8'' -
39-1/4''
(980 - 996)
40-9/16'' -
41-3/16''
(1030 - 1046)
1
L1
N
PE
L
N
PE
L
N
PE L1
3
I.
II.
III.
2

13
45
7
1.
1.
3.
2.
1.
2.
6

14
9
8
1.
2.
1.
10
1.
2.
3.

15
11
12
1.
2.
3.
1.
2.
3.

16

17

Liste de pièces
18

19
US Spare parts ES Piezas de recambio CA Liste de pièces
90105000002
90110000010
90110000002
90109000000
90107000005
90110000002
90101000010
90101000002
90106000002
90106000001
90100170001
90111000001
90105000007
90105000007
90103000003
90108000012
90108000001
90108000014
14394000001
14317 171351 14312 171351 14313 171351 14314 171351 14318 171351
V90111000008 90111000001 90111000002 90111000003 90111000007
W90100170008 90100170001 90100170002 90100170003 90100170009
X90105000144 90105000002 90105000003 90105000004 90105000145
Y1 90110000115 90110000002 90110000003 90110000004 90110000009
Y2 90110000115 90110000002 90110000003 90110000004 90110000009
Z1 90101000140 90101000003 90101000004 90101000005 90101000007
Z2 90101000141 90101000010 90101000011 90101000012 90101000014
Y1
Y2
X
Z1 Z2
V
W

DE
KEUCO GmbH Co. KG
Oesestraße 36
D-58675 Hemer
Telefon: [phone]
E-Mail: [email protected]
AT
KEUCO GmbH
Söllheimerstraße 16
Objekt 6c
A-5020 Salzburg
Telefon: [phone]
E-Mail: offi[email protected]
CH
KEUCO AG
Winkelweg 3
CH-5702 Niederlenz
Telefon: [phone]
E-Mail: [email protected]
EN
KEUCO UK Ltd
Amersham House
Mill Street
GB-Berkhamsted HP4 2DT
Phone: [phone]
E-Mail: [email protected]
FR
KEUCO SARL
5, Rue du Martelberg
F-67700 Monswiller
Téléphone: [phone]
E-Mail: [email protected]
NL
KEUCO GmbH Co. KG
Kantoor Nederland
Postbus 1286
5004 BG Tilburg
Telefoon: [phone]
E-Mail: [email protected]
RU
KEUCO GmbH Co. KG
Представительство вРоссии
Космодамианская набережная ,
дом 4 / 22, корпус Б
115035 Москва
Электронная почта:
US
KEUCO Management Inc.
3675 Crestwood Parkway NW,
Suite 222
Duluth, GA 30096
Phone: [phone]
E-Mail: offi[email protected]
offi[email protected] www.keuco.com
