KEUCO Royal Match 12811 1713 Series User manual

DE
EN
ES
FR
IT
Gebrauchsanleitung
Instruction for use
Manual de instrucciones de uso
Instructions de utilisation
Istruzioni per l‘uso
NL
CS
PL
RU
Gebruiksaanwijzing
Návod k použití
Instrukcja użycia
Инструкция по применению
Royal Match
311816_000/04.2018
12813 171301
12813 171311
12813 171321
12813 171331
12811 171301
12811 171311
12811 171321
12811 171331
12812 171301
12812 171311
12812 171321
12812 171331

2
DE
EN
ES

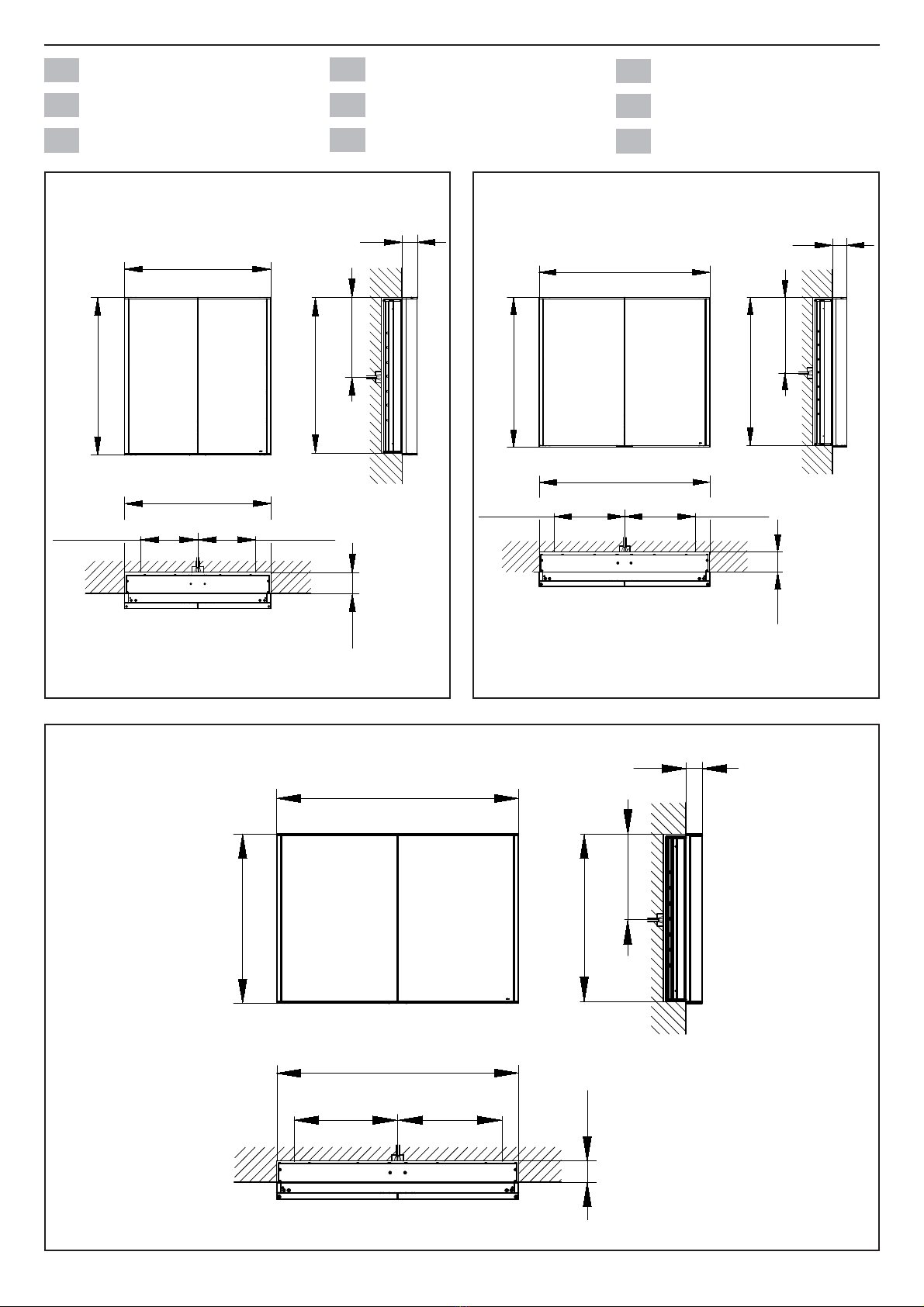

Einbaumaße
Mounting dimensions
Dimensiones de montaje
FR
IT
NL
Dimensions de montage
Dimensioni di montaggio
Montageafmetingen
CS
PL
RU
Montážní rozměry
Wymiary montażowe
Установочные размеры
DE
EN
ES
Einbaumaße
Mounting dimensions
Dimensiones de montaje
FR
IT
NL
Dimensions de montage
Dimensioni di montaggio
Montageafmetingen
CS
PL
RU
Montážní rozměry
Wymiary montażowe
Установочные размеры
650
700
67
688-692
100-600
max.225 max.225
638-646
>90
800
700
788-796
67
688-692
100-600
max.300 max.300
>90
12812 1713XX
12811 1713XX
1000
700
>90 688-692
100-600
67
max.400
max.400
988-996
12813 1713XX

3
DE Wichtige Informationen, bitte unbedingt lesen!
Einbaumaße, siehe Seite 2.
Schaltplan, siehe Bild 1 auf Seite 12.
Installation, siehe ab Bild 2 auf Seite 12.
Bedienung
Tastenfunktionen
Taste Funktion
Licht Ein/Aus
• Taste antippen schaltet den Spiegel mit den ausge-
wählten Einstellungen ein. Die weiße Leuchtdiode
erlischt.
• Erneutes Antippen schaltet den Spiegel aus. Die
weiße Leuchtdiode leuchtet.
• Die weiße Leuchtdiode kann deaktiviert werden.
– Spiegel einschalten
– Taste für 15 Sekunden drücken und halten.
- Die Beleuchtung wird heller oder dunkler.
- Die Beleuchtung schaltet kurz aus und die
weiße Leuchtdiode ist deaktiviert.
Zum wieder einschalten der weißen Leuchtdiode den
beschrieben Vorgang wiederholen.
Beleuchtung dimmen
• Taste bei eingeschaltetem Spiegel drücken und
halten bis der gewünschte Helligkeitswert oder der
Endwert erreicht ist.
Die Einstellung wird gespeichert und beim nächsten
Einschalten wieder eingestellt (nur bei Anschluss-
art 1, siehe Bild 1 auf Seite 12).
Ersatzteile mit Bestellnummern, siehe Seite 15.
Das Leuchtmittel darf nur vom Hersteller, dessen
Kundendienst oder einer gleichermaßen qualifizierten
Person ersetzt werden.
Hinweise zur Gewährleistung und Pflege sind dem bei-
liegendem Pflege- und Garantiepass zu entnehmen.
Entsorgungshinweis! Geräte mit dieser
Kennzeichnung dürfen nicht über den Hausmüll
entsorgt werden, sondern müssen bei einer dafür
vorgesehenen Sammelstelle abgegeben werden!
Diese Anleitung ist für den Installateur zur Montage sowie
für den Nutzer zur Bedienung und Wartung des Produk-
tes. Bitte nach der Installation an den Nutzer zur Verwah-
rung weitergeben.
Symbole und Bedeutung
Achtung! Warnung vor Personen- oder Sachschaden.
Achtung! Warnung vor Stromschlag.
Achtung! Warnung vor Wasserschaden.
Hinweis, Tipp oder Verweis
Korrekte Montage/Funktionsprüfung
Falsche Montage
Schalter Ein/Aus
Sicherheitsinformationen
– Die Elektroinstallation muss von einem Elektro-Fa-
chinstallateur gemäß IEC 60364-7-701/VDE 0100
Teil 701 vorgenommen werden! Nationale sowie örtli-
che Vorschriften müssen berücksichtigt werden!
– Bei Beschädigung des Gerätes oder des Span-
nungsversorgungskabels das Gerät nicht in Betrieb
nehmen, sondern vom Hersteller, dessen Kunden-
dienst oder einer gleichermaßen qualifizierten Person
ersetzen lassen.
– Es muss sichergestellt sein, dass die Wand das Ge-
wicht des Spiegels tragen kann.
Verwendungszweck
Spiegel mit dimmbarer Beleuchtung für den Einsatz in
Feuchträumen wie Badezimmer und WC.
Produkt ausschließlich zur Montage in Innenräumen
geeignet!
Achtung! Installation nur in frostfreien Räumen.
Konformitätserklärung! Dieses Produkt erfüllt die
Anforderungen der geltenden EU-Richtlinien. Die
Konformitätserklärung für dieses Produkt kann unter der
folgenden Adresse angefordert werden:
KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Hemer.
Technische Daten
– Spannungsversorgung: 230 V AC / 50 Hz
– Max. Leistungsaufnahme:
Prod.-Nr.: Breite
Gewicht Licht
12811 1713XX: 650 mm 19 kg 30 W
12812 1713XX: 800 mm 23 kg 30 W
12813 1713XX: 1000 mm 28 kg 30 W
– Schutzart: IP20
– Umgebungsbedingungen:
Temperatur 5° – 40° C
– Lichtfarbe 3000 Kelvin

4
EN Important information, please make sure to read!
Mounting dimensions, see page 2.
Circuit diagram, see figure 1 on page 12.
Installation, see figure 2 onwards on page 12.
Operation
Button functions
Button Function
Light on/off
• Pressing the button switches the mirror on with the
selected settings. The white LED goes off.
• Pressing the button again switches the mirror off.
The white LED lights up.
• The white LED can be deactivated.
– Switch on the mirror.
– Press and hold the button for 15 seconds.
- The lighting gets lighter or darker.
- The lighting switches off briefly and the white
LED is deactivated.
To switch the white LED back on, repeat the de-
scribed procedure.
Dimming the lighting
• Press the button when the mirror is switched on
and hold until the desired brightness or the end
value has been reached.
The setting is stored and reproduced when switched
on again (only for connection type 1, see figure 1 on
page 12).
Replacement parts with order numbers, see page 15.
The light sources may only be replaced by the
manufacturer, its customer service or by an equally
qualified person.
For information about warranty and maintenance, see
the enclosed Maintenance and Warranty Passport.
Disposal information! Equipment with this labelling
must not be disposed of in household refuse, but must
be disposed of at a collection centre intended for this
purpose.
These instructions are designed for the installation engi-
neer to assemble the product and for the user to operate
and maintain it. After installation, please pass them on to
the user for safekeeping.
Symbols and their meaning
Caution! Warning of personal injury or material damage
Caution! Warning of electric shock.
Caution! Warning of water damage.
Note, tip or reference
Correct assembly/functional test
Incorrect assembly
On/off switch
Safety Information
– The electrical installations must be undertaken by a
specialist electrical installer in compliance with IEC
60364-7-701/VDE 0100 Part 701! National and local
regulations must be taken into consideration!
– Do not start the appliance if it or the power supply ca-
ble is damaged, but have it replaced by the manufac-
turer, its customer service or by an equally qualified
person.
– It must be ensured that the wall can support the
weight of the mirror.
Intended use
As a mirror with dimmable lighting for use in wet rooms
such as bathrooms and toilets.
The product is suitable only for mounting indoors!
Caution! Only install in frost-free rooms.
Declaration of conformity! This product complies with
the requirements of the valid EU Guidelines. The dec-
laration of conformity for this product can be requested
from the following address:
KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Hemer.
Technical data
– Supply voltage: 230 V AC / 50 Hz
– Max. power consumption:
Prod. No.: Width
Weight Light
12811 1713XX: 650 mm 19 kg 30 W
12812 1713XX: 800 mm 23 kg 30 W
12813 1713XX: 1000 mm 28 kg 30 W
– Protection category: IP20
– Ambient conditions:
Temperature 5° – 40° C
– Luminous colour 3000 Kelvin

5
ES ¡Información importante de lectura obligatoria!
Medidas de montaje, véase página 2.
Esquema de conexión, véase imagen 1 en la página 12.
Instalación, véase imagen 2 en la página 12.
Manejo
Funciones de las teclas
Tecla Función
Luz On/Off
• La pulsación de la tecla conecta el espejo con los
ajustes seleccionados. El diodo luminoso blanco se
apaga.
• Una nueva pulsación desconecta el espejo. El
diodo luminoso blanco se ilumina.
• Se puede desactivar el diodo luminoso blanco.
– Conectar el espejo
– Pulse y mantenga pulsada la tecla durante 15
segundos.
- La iluminación se vuelve más clara u oscura.
- La iluminación se apaga brevemente y el diodo
luminoso blanco se desactiva
Para una nueva conexión del diodo luminoso blanco,
repita el proceso descrito.
Atenuar la iluminación
• Pulse la tecla con el espejo conectado y manténga-
la pulsada hasta que se haya alcanzado el valor de
luminosidad deseado o el valor final.
El ajuste se guarda y se ajusta en la próxima
conexión (sólo con el tipo de conexión 1, véase
imagen 2 en la página 12).
Piezas de recambio con números de pedido, véase
página 15.
El medio luminoso debe ser sustituido exclusivamente
por el fabricante, su servicio técnico o una persona
cualificada del mismo modo.
En el pasaporte de cuidado y garantía adjunto encon-
trará indicaciones sobre la garantía y el cuidado.
¡Indicación de eliminación! ¡Los aparatos con esta
identificación no deben eliminarse junto con la basura
doméstica, sino que tienen que entregarse en un punto
de recogida previsto para tal efecto!
Este manual está destinado al instalador para el montaje,
así al usuario para el manejo y mantenimiento del pro-
ducto. Por favor, después de la instalación este manual
se debe entregar al usuario para que lo conserve.
Símbolos y significado
¡Atención! Advertencia de daños personales o
materiales.
¡Atención! Advertencia de descarga eléctrica.
¡Atención! Advertencia de daños a causa del agua.
Indicación, consejo o referencia
Montaje correcto/Comprobación de funcionamiento
Montaje erróneo
Interruptor On/Off
Informaciones de seguridad
– ¡La instalación eléctrica debe ser llevada a cabo por
un instalador técnico electricista conforme a IEC
60364-7-701/VDE 0100 Parte 701! ¡Se tienen que
considerar las normas nacionales y locales!
– En caso de deterioro del aparato o del cable de ali-
mentación de tensión, no poner en servicio el equipo,
sino que debe ser sustituido por el fabricante, su
servicio técnico o una persona cualificada del mismo
modo.
– Tiene que estar asegurado, que la pared puede
soportar el peso del espejo.
Finalidad de uso
Espejo con iluminación atenuable para la aplicación en
espacios húmedos tales como baños y WC.
¡Producto exclusivamente para el montaje en interiores!
¡Atención! Instalación exclusivamente en espacios sin
hielo.
¡Declaración de conformidad! Este producto cumple
los requisitos de las Directivas UE vigentes. La decla-
ración de conformidad para este producto se puede
solicitar en la siguiente dirección:
KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Hemer.
Datos técnicos
– Alimentación de tensión: 230 V CA / 50 Hz
– Máx. Absorción de potencia:
Nº prod.: Anchura
Peso Luz
12811 1713XX: 650 mm 19 kg 30 W
12812 1713XX: 800 mm 23 kg 30 W
12813 1713XX: 1000 mm 28 kg 30 W
– Tipo de protección: IP20
– Condiciones del entorno:
Temperatura 5° – 40° C
– Color de luz 3000 Kelvin

6
Côtes d'encombrement, voir page 2.
Schéma électrique, voir figure 1, à la page 12.
Installation, voir à partir de la figure 2, à la page 12.
Commande
Fonctions des touches
Touche Fonction
Lumière Marche/Arrêt
• Un appui sur la touche permet de mettre le miroir
en marche, dans les réglages sélectionnés. La
diode électroluminescente blanche s'éteint.
• Un nouvel appui arrête le miroir. La diode électrolu-
minescente blanche s'éclaire.
• La diode électroluminescente blanche peut être
désactivée.
– Mise en marche du miroir
– Appuyer sur la touche et maintenir l'appui pendant
15 secondes.
- L'éclairage devient plus clair ou plus sombre.
- L'éclairage s'éteint brièvement et la diode électrolu-
minescente blanche est désactivée.
Pour réactiver la diode électroluminescente blanche,
refaire le processus décrit.
Variation de l'éclairage
• Appuyer sur la touche, le miroir étant en marche,
et maintenir l'appui jusqu'à ce que la valeur de
luminosité souhaitée ou la valeur finale soit atteinte.
Le réglage est enregistré et il sera le même lors de la
prochaine mise en marche (seulement pour le mode
de raccordement 1, voir figure 1, à la page 12).
Pièces de rechange avec numéros de commande, voir
page 15.
La lampe ne doit être remplacée que par le fabricant,
son service clients ou une personne ayant la même
qualification.
Les consignes relatives à la garantie et à l'entretien
figurent sur la carte d'entretien et de garantie jointe.
Consigne de destruction ! Les appareils portant cette
identification ne doivent pas être déposés dans les
ordures ménagères mais remis à un point de collecte
prévu à ces fins !
Ces instructions sont destinées à l'installateur, pour effec-
tuer le montage, et à l'utilisateur, pour utiliser le produit et
procéder à sa maintenance. Après l'installation, veuillez re-
mettre ces instructions à l'utilisateur pour qu'il les conserve.
Symboles et leur signification
Attention ! Mise en garde contre les dégâts de
personnes et les dégâts matériels.
Attention ! Mise en garde contre les chocs électriques.
Attention ! Mise en garde contre les endommagements
par l'eau.
Remarque, conseil ou renvoi
Montage correct/contrôle fonctionnel
Montage incorrect
Interrupteur Marche/Arrêt
Informations en matière de sécurité
– L'installation électrique doit être effectuée par un
installateur spécialisé en électricité, conformément
à l’IEC 60364-7-701/VDE 0100 partie 701 ! Les
prescriptions nationales et les prescriptions locales
doivent être prises en compte !
– En cas d'endommagement de l'appareil ou du câble
d'alimentation en tension, ne pas mettre l'appareil
en service mais le faire remplacer par le fabricant,
son service clients ou une personne ayant la même
qualification.
– Il convient de s'assurer que le mur peut supporter le
poids du miroir.
Domaine d'utilisation
Miroir avec éclairage à intensité variable, destiné à être
utilisé dans les pièces humides telles que les salles de
bains et les WC.
Le produit ne convient que pour un montage à
l'intérieur !
Attention ! Installation uniquement dans des pièces à
l'abri du gel.
Déclaration de conformité ! Ce produit satisfait aux
exigences des directives UE en vigueur. La déclaration
de conformité relative à ce produit peut être demandée
à l'adresse suivante :
KEUCO GmbH & Co. KG, Oesestraße 36, D-58675 Hemer.
Caractéristiques techniques
– Alimentation en tension : 230 V AC / 50 Hz
– Puissance absorbée max. :
Réf. produit : Largeur
Poids Lampe
12811 1713XX: 650 mm 19 kg 30 W
12812 1713XX: 800 mm 23 kg 30 W
12813 1713XX: 1 000 mm 28 kg 30 W
– Indice de protection : IP20
– Conditions ambiantes :
Température 5° – 40° C
– Couleur de la lumière 3 000 Kelvin
FR Informations importantes, à lire impérativement !

7
Dimensioni di montaggio, vedi pagine 2.
Schema elettrico, vedi figura 1 a pagina 12.
Installazione, vedi dalla figura 2 a pagina 12.
Comando
Funzioni dei tasti
Tasto Funzione
Luce on/off
• Premendo il tasto si accende lo specchio con le
impostazioni selezionate. Il diodo luminoso bianco
si spegne.
• Premendo nuovamente lo specchio si spegne. Il
diodo luminoso bianco si accende.
• Il diodo luminoso bianco può essere disattivato.
– Accensione dello specchio.
– Tenere premuto il tasto per 15 secondi.
- L'illuminazione diventa più chiara o più scura.
- L'illuminazione si spegne brevemente e il diodo
luminoso bianco è disattivato.
Per la riaccensione del diodo luminoso bianco
ripetere la procedura descritta.
Dimmerazione dell’illuminazione
• Tenere premuto il tasto con specchio acceso finché
non viene raggiunto il valore di luminosità desidera-
to o il valore finale.
L’impostazione viene salvata e regolata di nuovo all’ac-
censione successiva (solo con modo di funzionamento 1,
vedi figura 1 a pagina 12 ).
Ricambi con numero d’ordine, vedi pagina 15.
La lampadina può essere sostituita solo dal costruttore,
dal relativo servizio di assistenza alla clientela o da
personale parimenti qualificato.
Indicazioni relative alla garanzia e al trattamento vanno
desunte dalla relativa scheda.
Istruzioni per lo smaltimento Gli apparecchi che
recano questo contrassegno non devono essere
smaltiti assieme ai rifiuti domestici, ma devono essere
conferiti a un centro di raccolta a tal fine previsto.
Il presente manuale è indirizzato agli installatori per il
montaggio nonché agli utilizzatori per l’uso e la manu-
tenzione del prodotto. Consegnarlo all’utilizzatore dopo
l’installazione affinché lo custodisca.
Simboli e significato
Attenzione! Pericolo di lesioni o danni materiali.
Attenzione! Pericolo di folgorazione.
Attenzione! Pericolo di danni causati dall’acqua.
Avvertenza, consiglio o rimando
Montaggio corretto/verifica del funzionamento
Montaggio errato
Interruttore on/off
Informazioni di sicurezza
– L’impianto elettrico può essere installato solo da un
tecnico specializzato conformemente a IEC 60364-7-
701/VDE 0100 Parte 701! Vanno osservate le norme
nazionali e locali!
– In caso di danneggiamento all’apparecchio o al cavo
di alimentazione elettrica, non mettere l’apparecchio
fuori servizio ma farlo sostituire dal costruttore, dal
relativo servizio di assistenza alla clientela o da per-
sonale parimenti qualificato.
– Deve essere garantito che la parete possa supportare
il peso dello specchio.
Scopo d’uso
Specchio con luce dimmerabile per l’impiego in ambienti
umidi come bagno e WC.
Prodotto adatto esclusivamente per il montaggio in
ambienti interni!
Attenzione! Installazione solo in ambienti in assenza di
gelo.
Dichiarazione di conformità Il prodotto soddisfa i
requisiti delle direttive UE in vigore. La dichiarazione di
conformità per questo prodotto può essere richiesta al
seguente indirizzo:
KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Hemer.
Dati tecnici
– Alimentazione di tensione: 230 Vca/50 Hz
– Potenza assorbita max.:
Cod. art.: Larghezza
Peso Luce
12811 1713XX: 650 mm 19 kg 30 W
12812 1713XX: 800 mm 23 kg 30 W
12813 1713XX: 1000 mm 28 kg 30 W
– Classe di protezione: IP20
– Condizioni ambientali:
Temperatura 5° – 40°C
– Colore della luce 3000 kelvin
IT Informazioni importanti! Assicurarsi di leggerle!

8
NL Belangrijke informatie, a.u.b. goed lezen!
Inbouwafmetingen, zie pagina 2.
Schakelschema, zie afbeelding 1 op pagina 12.
Installatie, zie vanaf afbeelding 2 op pagina 12.
Bediening
Knopfuncties
Knop Functie
Licht aan/uit
• De knop aanraken, schakelt de spiegel in met de
gewenste instellingen. De witte lichtdiode licht op.
• Opnieuw aanraken schakelt de spiegel uit. De witte
lichtdiode licht op.
• De witte lichtdiode kan gedeactiveerd worden.
– Spiegel inschakelen
– Knop gedurende 15 seconden ingedrukt houden.
- De verlichting wordt lichter of donkerder.
- De verlichting schakelt kort uit en de witte licht-
diode is gedeactiveerd.
Om de witte lichtdiode opnieuw in te schakelen het
beschreven proces herhalen.
Voor-, wand- en wastafelverlichting dimmen
• De knop bij ingeschakelde spiegel ingedrukt hou-
den tot de gewenste helderheid of de eindwaarde
wordt bereikt.
De instelling wordt opgeslagen en de bij de
volgende inschakeling opnieuw ingesteld (Alleen bij
aansluitingstype 1, zie afbeelding 1 op pagina 12).
Wisselstukken met bestelnummers, zie pagina 15.
De verlichting mag alleen door de fabrikant, zijn
klantenservice of een persoon met een gelijkwaardige
kwalificatie worden vervangen.
Aanwijzingen over de garantie en het onderhoud kun-
nen op het bijgevoegde Onderhouds- en garantief-
blad worden bekeken.
Instructies voor afvalverwijdering! Toestellen met
deze markering mogen niet bij het gewoon huisvuil
geplaatst worden, maar moeten op de gepaste wijze
worden gerecycled!
Deze handleiding is zowel voor de installatiemonteur , als
voor de gebruiker voor de bediening en het onderhoud
van het product bedoeld. Geef de handleiding na de
installatie aan de gebruiker om te bewaren.
Symbolen en betekenis
Opgepast! Waarschuwing voor lichamelijke en
materiële schade.
Opgepast! Waarschuwing voor elektrische schokken.
Opgepast! Waarschuwing voor waterschade.
Aanwijzing, tip of verwijzing
Controle van correcte montage/werking
Verkeerde montage
Schakelaar aan/uit
Veiligheidsinformatie
– De elektrische installatie moet worden uitgevoerd
door een vakbekwaam elektricien conform IEC
60364-7-701/VD 0100 deel 701! Nationale en ook
lokale voorschriften moeten worden gerespecteerd!
– Bij beschadiging van het toestel of aan de stroomka-
bels het toestel niet in gebruik nemen, maar door de
fabrikant, zijn klantenservice of een een persoon die
in gelijke mate gekwalificeerd is, laten vervangen.
– Er moet worden gecontroleerd of de wand het ge-
wicht van de spiegel kan dragen.
Beoogd gebruik
Spiegel met dimbare verlichting voor gebruik in vochtige
ruimten, zoals badkamer of WC.
Het product is uitsluitend voor montage in
binnenruimten geschikt!
Opgepast! Installatie alleen in vorstvrije ruimten.
Conformiteitsverklaring! Dit product voldoet aan de
eisen van de geldende EU-richtlijnen. De conformiteits-
verklaring van dit product kan op het volgende adres
worden aangevraagd:
KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Hemer.
Technische gegevens
– Voeding: 230 V AC / 50 Hz
– Max. Stroomverbruik:
Prod.-Nr.: Breedte
Gewicht Licht
12811 1713XX: 650 mm 19 kg 30 W
12812 1713XX: 800 mm 23 kg 30 W
12813 1713XX: 1000 mm 28 kg 30 W
– Beschermigsgraad: IP20
– Omgevingsomstandigheden:
Temperatuur 5° – 40° C
– Lichtkleur 3000 Kelvin

9
Montážní rozměry viz strany 2.
Schéma zapojení viz obr. 1 na straně12.
Instalace viz obr. 2 na straně12.
Obsluha
Funkce tlačítek
Tlačít-
ko
Funkce
Světlo Zap./Vyp.
• Klepnutím na tlačítko zapnete zrcadlovou skříň
s vybraným nastavením. Bílá světelná dioda
zhasne.
• Opětovným klepnutím zrcadlovou skříňvypnete.
Bílá světelná dioda svítí.
• Bílá světelná dioda může být deaktivována.
– Zapnutí zrcadlové skříně
– Stiskněte a podržte tlačítko po dobu 15 sekund.
- Osvětlení je světlejší nebo tmavší.
- Osvětlení se krátce vypne a bílá světelná dioda
byla deaktivována.
Pro opětovné zapnutí bílé světelné diody opakujte
popsaný postup.
Stmívání osvětlení čelní strany, stěny a mycího
pultu
• Pokud je zrcadlová skříňzapnutá, stiskněte tlačítko
a podržte jej, dokud není dosaženo požadované
hodnoty jasu nebo konečné hodnoty.
Nastavení se uloží a při příštím zapnutí se samo
opět nastaví (jen u připojení typu 1, viz obr. 1 na
straně12).
Náhradní díly s objednacími čísly viz straně 15.
Svítidlo smí vyměňovat pouze výrobce, jeho zákaznický
servis nebo osoba se srovnatelnou kvalifikací.
Pokyny týkající se záruky a péče najdete v přiloženém
Návodu k údržběa záručním listu.
Pokyny týkající se likvidace! Zařízení s tímto
označením se nesmějí likvidovat s domovním
odpadem, ale musí se odevzdat na sběrné místo, které
je k tomu určeno!
Tento návod slouží instalatérům při montáži a uživate-
lům při obsluze a údržběproduktu. Po nainstalování ho
předejte uživateli, aby si ho mohl uschovat.
Symboly a jejich význam
Pozor! Výstraha před zraněním a materiálními
škodami.
Pozor! Výstraha před úrazem elektrickým proudem.
Pozor! Výstraha před poškozením vodou.
Upozornění, tip nebo odkaz
Správná montáž / kontrola funkčnosti
Nesprávná montáž
Vypínač
Informace o bezpečnosti
– Elektrickou instalaci musí provést odborný elektrikář
kvalifikovaný podle IEC 60364-7-701/VDE 0100
části 701! Musí být dodrženy národní a místní před-
pisy!
–Vpřípaděpoškození přístroje nebo napájecího
kabelu neuvádějte přístroj do chodu, ale nechte jej
vyměnit výrobcem, jeho zákaznickým servisem nebo
osobou s rovnocennou kvalifikací.
– Je nutné zajistit, aby stěna unesla hmotnost zrcadlo-
vé skříně.
Účel použití
Zrcadlová skříňse stmívatelným osvětlením pro použití
ve vlhkých prostorách, jako jsou koupelny a WC.
Výrobek je vhodný výhradněk montáži ve vnitřních
prostorách!
Pozor! Instalace v prostorách, které nepromrzají.
Prohlášení o shodě! Tento produkt splňuje požadavky
platných směrnic EU. Prohlášení o shoděpro tento
produkt si lze vyžádat na následující adrese:
KEUCO GmbH & Co. KG, Oesestraße 36,
58675 Hemer, Německo.
Technické údaje
– Napájení: 230 V AC / 50 Hz
– Max. příkon:
Č. produktu: Šířka Hmotnost Světlo
12811 1713XX: 650 mm 19 kg 30 W
12812 1713XX: 800 mm 23 kg 30 W
12813 1713XX: 1 000 mm 28 kg 30 W
– Krytí: IP 20
– Okolní podmínky:
Teplota 5–40 °C
– Barva světla 3 000 kelvinů
CS Důležité informace, prosíme, bezpodmínečněsi je přečtěte!

10
Instrukcja przeznaczona jest dla instalatora, zapewnia-
jąc pomoc w zakresie montażu oraz dla użytkownika,
informując go o sposobie obsługi i konserwacji produk-
tu. Po instalacji należy przekazaćinstrukcjęużytkowni-
kowi, aby jąu siebie przechowywał.
Symbole i znaczenie
Uwaga! Ostrzeżenie przed szkodami osobowymi i
materialnymi.
Uwaga! Ostrzeżenie przed porażeniem prądem
elektrycznym.
Uwaga! Ostrzeżenie przed szkodami, spowodowanymi
przez wodę.
Informacja, dobra rada lub odsyłacz
Właściwy montaż/ kontrola funkcjonowania
Niewłaściwy montaż
Wyłącznik włączony / wyłączony
Informacje dotyczące bezpieczeństwa
– Instalacjęelektrycznąwinien wykonaćfachowiec elek-
tryk zgodnie z IEC 60364-7-701/VDE 0100
część 701! Należy stosowaćsiędo przepisów prawa,
obowiązujących w całym kraju oraz w miejscu monta-
żu urządzenia!
– W przypadku uszkodzenia urządzenia lub kabla zasi-
lania prądem elektrycznym nie należy użytkowaćurzą-
dzenia, lecz zlecićwymianęu producenta, w dziale
obsługi klienta lub przez wykwalifikowanąosobę.
– Należy upewnićsię, że ściana jest w stanie unieść
ciężar lustra.
Przeznaczenie
Lustro ściemnienia i podgrzewaniem, do zastosowania
w pomieszczeniach wilgotnych, takich jak łazienka lub
toaleta.
Produkt przeznaczony jest wyłącznie do montażu
wewnątrz budynków!
Uwaga! Instalacja wyłącznie w pomieszczeniach, w
których temperatura nie spada poniżej zera.
Deklaracja zgodności Ten produkt spełnia wymogi obo-
wiązujących dyrektyw UE. Możliwe jest zażądanie dekla-
racji zgodności tego produktu pod poniższym adresem:
KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Hemer
Dane techniczne
– Zasilanie prądem elektrycznym: 230 V AC / 50 Hz
– Maks. pobór mocy:
Nr produktu: Szerokość Masa Światło
12811 1713XX: 650 mm 19 kg 30 W
12812 1713XX: 800 mm 23 kg 30 W
12813 1713XX: 1000 mm 28 kg 30 W
– Stopieńochrony: IP20
– Warunki otoczenia:
Temperatura 5 – 40°C
– Temperatura barwowa światła 3000 kelvinów
Wymiary zabudowy, patrz strona 2.
Schemat połączeń, patrz rys. 1 na stronie 12.
Instalacja, patrz rys. 2 na stronie 12 i dalsze.
Obsługa
Funkcje przycisku
Przy-
cisk
Funkcja
Światło włącz/wyłącz
• Należy dotknąć przycisku, aby włączyćlustro we-
dług wybranych ustawień. Gaśnie biała dioda.
• Ponowne dotknięcie spowoduje wyłączenie lustra.
Świeci siębiała dioda.
• Możliwe jest deaktywowanie białej diody.
– Należy włączyćlustro
– Przycisnąć przycisk i przytrzymaćprzez 15 sekund.
-Oświetlenie staje sięjaśniejsze lub ciemniejsze.
- Podświetlenie wyłącza sięna krótko, a biała
dioda jest wyłączona
W celu ponownego włączenia białej diody należy
powtórzyćopisany szereg czynności.
Ściemnianie oświetlenia frontu, ściany i umywalki
• Należy przy włączonym lustrze wcisnąć przycisk i
przytrzymaćdo chwili osiągnięcia pożądanej jasno-
ści lub wartości końcowej.
Ustawienia zostanązapamiętane i aktywne przy kolejnym
włączeniu (tylko w przypadku sposobu podłączenia 1 ,
patrz rys. 1 na stronie 12 ).
Części zamienne z numerami zamówienia, patrz stronie 15.
Do wymiany źródła światła uprawniony jest wyłącznie
producent, obsługa klienta lub osoba, wykazująca
równorzędne kwalifikacje.
Informacje dotyczące gwarancji dostępne sąw dołączo-
nej karcie pielęgnacyjno-gwarancyjnej.
Informacja o utylizacji! Urządzenia, oznaczone tym
znakiem nie powinny byćusuwane wraz z odpadem
domowym, lecz należy je przekazaćdo punktu zbioru
odpadów, przewidzianego do takich celów!
PL Ważne informacje. Proszękoniecznie przeczytać!

11
Габариты установки, см. на странице 2.
Схема, см. рисунок 1 на стр. 12.
Установка, см. рисунок 2 на стр. 12.
Принцип работы
Основные функции
Кноп-
ка
Функция
Свет вкл./выкл.
• Нажатие кнопки включает зеркало свыбранны-
ми параметрами. Выключение светодиодной
лампочки белого цвета.
• Повторное нажатие выключает зеркало. Включе-
ние светодиодной лампочки белого цвета.
• Светодиодная лампочка белого цвета может
быть выключена.
– Включение зеркала
– Нажатие иудерживание кнопки втечение 15 секунд.
- Освещение становится светлее или темнее.
- Освещение отключается кратковременно и
белый светодиод отключается.
Для поддержания светодиодной лампочки белого
цвета во включенном состоянии повторите описан-
ную выше процедуру.
Приглушение переднего / настенного
освещения иосвещения для раковины
• Для регулирования степени яркости освещения
нажмите данную кнопку.
Степень яркости освещения будет сохранена и
восстановлена при следующем включении зеркала
(только для способа подключения 1, рисунок 1 на
стр. 12).
Запасные части спорядковыми номерами, см.
страницу 15.
Замена лампочек осуществляется специалистами
сервисного центра производителя или аналогичным
квалифицированным специалистом.
Указания по гарантийному итехническому обслужи-
ванию содержатся вталоне сервисного игаран-
тийного обслуживания.
Информация об утилизации Устройства сданной
пометкой не следует утилизировать вместе с
бытовыми отходами. Такие устройства должны
утилизироваться спродуктами аналогичной
категории.
Данная инструкция сборки установки составлена
для пользователя для облегчения обслуживания и
упрощения эксплуатации. Пожалуйста, после уста-
новки сохраните данную инструкцию.
Символы иих значение
Внимание! Опасность получения травм или
повреждений.
Внимание! Опасность поражения электрическим
током.
Внимание! Опасность получения повреждений от
воды.
Совет, подсказка или ссылка
Правильная сборка/функционирование
Неправильная сборка
Открыть / закрыть
Информация по технике безопасности
– Монтаж электрооборудования должен
осуществляться квалифицированным электриком-
монтажником всоответствии сIEC 60364-7-701 /
VDE 0100, часть 701. Во время установки должны
быть соблюдены все национальные иместные
нормы иправила.
– Ремонт неисправного устройства или кабеля
питания осуществляется специалистами
сервисного центра производителя или
аналогичным квалифицированным специалистом.
– Необходимо убедиться втом, что стена сможет
выдержать вес зеркала.
Целевое назначение
Зеркало срегулируемой яркостью освещения для
использования впомещениях сповышенной влажно-
стью, таких как ванные комнаты итуалеты.
Продукт подходит только для установки внутри
помещений!
Внимание! Установка продукта возможна только в
теплых помещениях.
Декларация соответствия Данный продукт
отвечает требованиям соответствующих директив
ЕС. Декларация соответствия для данного продукта
может быть получена по следующему адресу:
Компания KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Хемер
Технические характеристики
– Электропитание: 230 Вперем. тока / 50 Гц
– Макс. потребление мощности:
№изделия:Ширина
Масса Свет
12811 1713XX: 650 мм 19 кг 30 Вт
12812 1713XX: 800 мм 23 кг 30 Вт
12813 1713XX: 1000 мм 28 кг 30 Вт
– Тип защиты: IP20
– Условия эксплуатации:
температура 5—40° C
– Цвет светового излучения 3000 кельвинов
RU Пожалуйста, внимательно ознакомьтесь сданной инструкцией.

12
Anschlussart 1 / Operating mode 1 / Tipo de conexión 1 /
Mode de raccordement 1 / Modo di funzionamento 1 /
Aansluitingstype 1 / Způsob připojen 1 / Sposób podłączenia 1 /
Способ подключения 1
driver
LED
N
L
Anschlussart 2 / Operating mode 2 / Tipo de conexión 2 /
Mode de raccordement 2 / Modo di funzionamento 2 /
Aansluitingstype 2 / Způsob připojen 2 / Sposób podłączenia 2 /
Способ подключения 2
driver
LED
N
L
driver
LED
N
L
EN
1
driver
LED
N
L
240V
power outlet
Trafo
20VA
sec
X
688-692
2020 - 2120
min.85
12811 1713XX 12812 1713XX 12813 1713XX
X638 - 646 788 - 796 988 - 996
2
a)
b)

13
43
5
1.
2.
1.

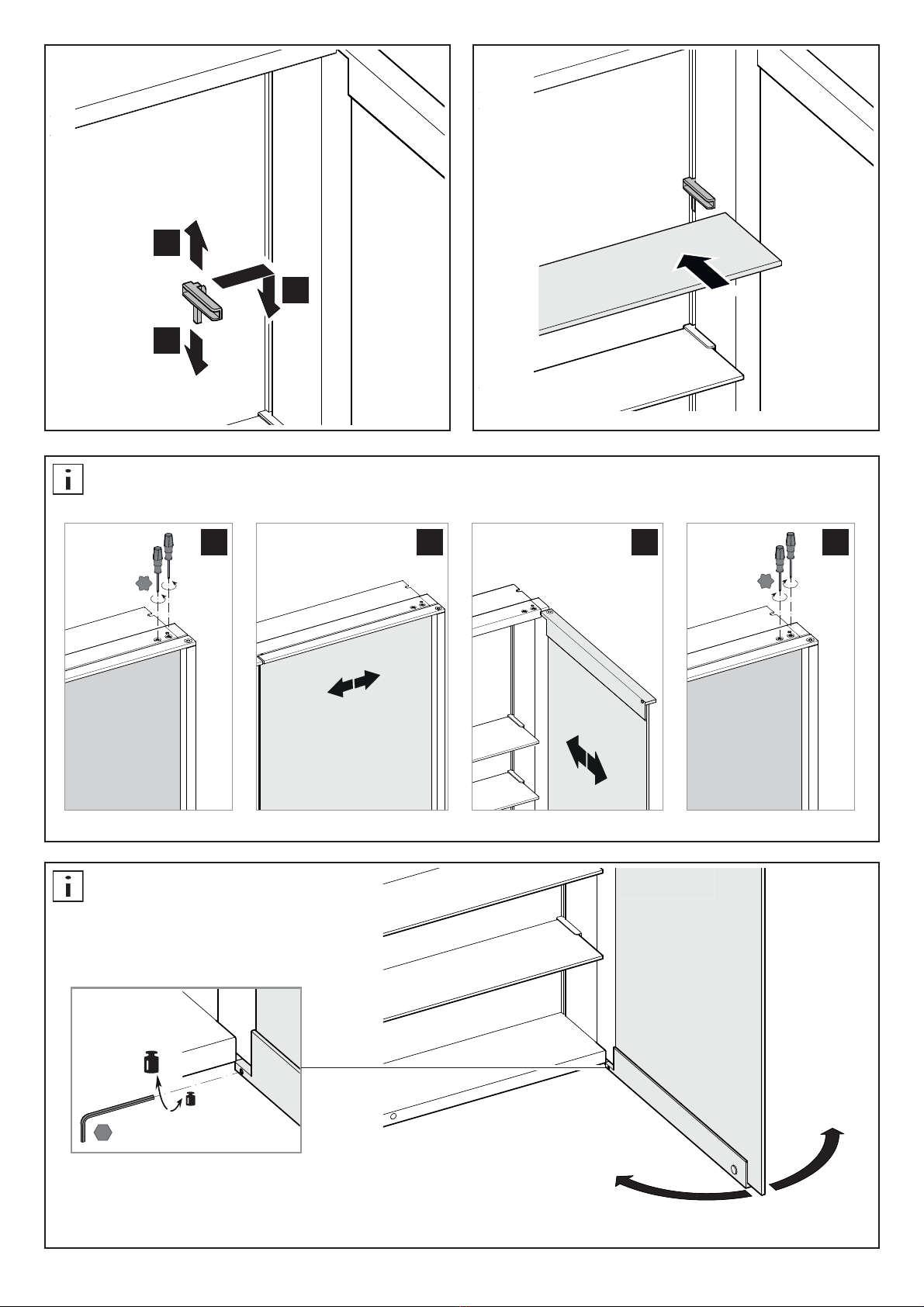

14
6
1.
2.
1.
7
20 360°
1. 2. 3. 4.
20
+
-
2mm

15
DE
EN
ES
Ersatzteile
Spare parts
Piezas de recambio
FR
IT
NL
Liste de pièces
Elenco delle parti
Onderdelen
CS
PL
RU
Sada náhradních
Zestaw części
Запчасти
90105000041 (2x)
90110000010
90104000009
90108000008
90106170007
90108000009
90101000037
90107000006
90103000003
90104000008
X
Y1
Y2
90107000001
90107000001=EN
12811 1713XX 12812 1713XX 12813 1713XX
X90110000020 90110000024 90110000025
Y1 90101170038 90101170040 90101170042
Y2 90101170039 90101170041 90101170043

DE
KEUCO GmbH Co. KG
Oesestraße 36
D-58675 Hemer
Telefon: [phone]
E-Mail: [email protected]
AT
KEUCO GmbH
Söllheimerstraße 16
Objekt 6c
A-5020 Salzburg
Telefon: [phone]
E-Mail: offi[email protected]
CH
KEUCO AG
Winkelweg 3
CH-5702 Niederlenz
Telefon: [phone]
E-Mail: [email protected]
EN
KEUCO UK Ltd
Amersham House
Mill Street
GB-Berkhamsted HP4 2DT
Phone: [phone]
E-Mail: [email protected]
FR
KEUCO SARL
5, Rue du Martelberg
F-67700 Monswiller
Téléphone: [phone]
E-Mail: [email protected]
NL
KEUCO GmbH Co. KG
Kantoor Nederland
Postbus 1286
5004 BG Tilburg
Telefoon: [phone]
E-Mail: [email protected]
RU
KEUCO GmbH Co. KG
Представительство вРоссии
Космодамианская набережная ,
дом 4 / 22, корпус Б
115035 Москва
Электронная почта:
US
KEUCO Management Inc.
3675 Crestwood Parkway NW,
Suite 222
Duluth, GA 30096
Phone: [phone]
E-Mail: offi[email protected]
[email protected]
