KEUCO X-Line 33298 1503 Series User manual

DE
EN
ES
FR
IT
Gebrauchsanleitung
Instruction for use
Manual de instrucciones de uso
Instructions d'utilisation
Istruzioni per l‘uso
NL
CS
PL
RU
Gebruiksaanwijzing
Návod k použití
Instrukcja użycia
Инструкция по применению
X-Line
312613_000/09.2019
33298 XX3503
33298 XX2503
33298 XX1503
33298 XX3003
33298 XX2003

2
DE
EN
ES
Einbaumaße
Mounting dimensions
Dimensiones de montaje
FR
IT
NL
Dimensions de montage
Ingombro
Montageafmetingen
CS
PL
RU
Montážní rozměry
Wymiary montażowe
Монтажные размеры
800
700
105 100-500
max.350 max.350
X
Y
1200
700
105 100-500
550
max.550 max.550
33298 XX3503
33298 XX1503 XX2003 XX2503 XX3003
X500 650 800 1000
Ymax.200 max.275 max.350 max.450
Y

3
Wichtige Informationen, bitte unbedingt lesen! DE
Verwendungszweck
DALI-steuerbarer Spiegel mit dimmbarer Beleuchtung
und Heizung für den Einsatz in Feuchträumen wie Bade-
zimmer und WC.
Dieser Spiegel ist DALI-steuerbar und muss entspre-
chend angeschlossen werden. Weitere Informationen
sind dem Systemhandbuch zu entnehmen, welches
der DALI Stromversorgung (Best.-Nr.: 16899 000004)
beiliegt oder unter www.keuco.com heruntergeladen
werden kann.
Produkt ausschließlich zur Montage in Innenräumen
geeignet!
Achtung! Installation nur in frostfreien Räumen.
Konformitätserklärung! Dieses Produkt erfüllt die
Anforderungen der geltenden EU-Richtlinien. Die Kon-
formitätserklärung für dieses Produkt kann unter der
folgenden Adresse angefordert werden:
KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Hemer.
Technische Daten
– Spannungsversorgung: 230 V AC / 50 Hz
– DALI Stromaufnahme: 2 mA
– Max. Leistungsaufnahme:
Prod.-Nr.: Breite Gewicht Licht Heizung
33298 XX1500: 500 mm 9,5 kg 27 W 26 W
33298 XX2000: 650 mm 11,4 kg 30 W 41 W
33298 XX2500: 800 mm 13,3 kg 33 W 52 W
33298 XX3000: 1000 mm 15,9 kg 42 W 65 W
33298 XX3500: 1200 mm 18,4 kg 48 W 82 W
– Schutzart: IP20
– Umgebungsbedingungen:
Temperatur 5° – 40° C
– Lichtfarbe 2700 – 6500 Kelvin
– Voreingestellte DALI-Gruppe: D (13)
Einbaumaße, siehe Seite 2.
Installation, siehe ab Bild 1 auf Seite 21.
Anschluss, siehe Bild 4 auf Seite 22.
L
DA+
DA-
N
= braun
= blau
= grün/gelb
= grau
= schwarz
Diese Anleitung ist für den Installateur zur Montage sowie
für den Nutzer zur Bedienung und Wartung des Produk-
tes. Bitte nach der Installation an den Nutzer zur Verwah-
rung weitergeben.
Symbole und Bedeutung
Achtung! Warnung vor Personen- oder Sachschaden.
Achtung! Warnung vor Stromschlag.
Achtung! Warnung vor Wasserschaden.
Hinweis, Tipp oder Verweis
Korrekte Montage/Funktionsprüfung
Falsche Montage
Optional/Zubehör
Schalter Ein/Aus
Front-Beleuchtung
Waschtisch-Beleuchtung
Lichtfarbe Tageslichtweiß (kaltweiß)
Lichtfarbe Warmweiß
Heizung
Sicherheitsinformationen
– Die Elektroinstallation muss von einem Elektro-Fa-
chinstallateur gemäß IEC 60364-7-701/VDE 0100
Teil 701 vorgenommen werden! Nationale sowie örtli-
che Vorschriften müssen berücksichtigt werden!
– Bei Beschädigung des Gerätes oder des Spannungs-
versorgungskabels das Gerät nicht in Betrieb nehmen,
sondern vom Hersteller, dessen Kundendienst oder
einer gleicher maßen qualifi zierten Person ersetzen
lassen.
– Es muss sichergestellt sein, dass die Wand das Ge-
wicht des Spiegels tragen kann.
Zur Vermeidung von Personen- und Sachschäden muss
die Montage von zwei Personen durchgeführt werden.

4

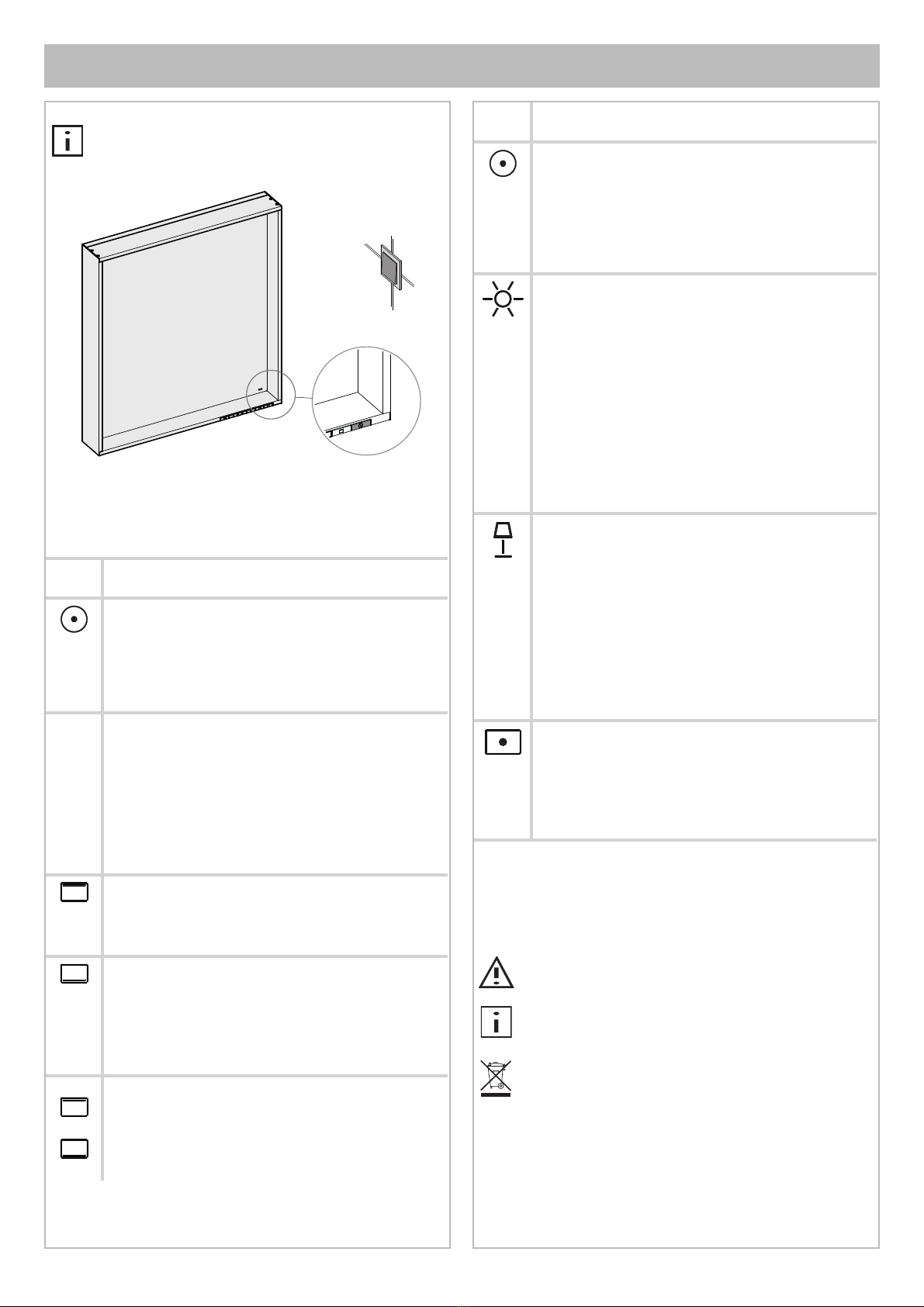

Bedienung
Der Spiegel wird in das DALI-System eingebunden und
kann über einen externen Taster A mit entsprechendem
Gruppencontroller oder die Taste am Spiegel B betätigt
werden.
Tastenfunktionen
Taste Funktion
Licht Ein/Aus
• Taste antippen schaltet den Spiegel mit den ausge-
wählten Einstellungen ein. Die weiße Leuchtdiode
erlischt.
• Erneutes Antippen schaltet den Spiegel aus. Die
weiße Leuchtdiode leuchtet.
• Die weiße Leuchtdiode kann deaktiviert werden.
– Spiegel einschalten
– Taste für 10 Sekunden drücken und halten.
- Die Beleuchtung geht aus.
- Ein kurzer Lichtimpuls zeigt an, dass die weiße
Leuchtdiode deaktiviert wurde.
Zum Wiedereinschalten der weißen Leuchtdiode den
beschriebenen Vorgang wiederholen.
Front- Beleuchtung
• Taste bei eingeschaltetem Spiegel antippen schal-
tet die Front- und Wand-Beleuchtung ein.
• Erneutes Antippen schaltet das Licht aus.
Waschtisch-Beleuchtung
• Taste bei eingeschaltetem Spiegel antippen schal-
tet die Waschtisch-Beleuchtung ein.
• Erneutes Antippen schaltet das Licht aus.
Wenn beide Beleuchtungen ausgeschaltet werden
schaltet sich der Spiegel aus.
Front- und Waschtisch-Beleuchtung dimmen
• Taste bei eingeschaltetem Spiegel drücken und
halten bis der gewünschte Helligkeitswert oder der
Endwert erreicht ist.
Taste Funktion
Front- und Waschtisch-Beleuchtung parallel
dimmen
• Taste bei eingeschaltetem Spiegel und eingeschal-
teter Front und Waschtisch-Beleuchtung drücken
und halten bis der gewünschte Helligkeitswert oder
der Endwert erreicht ist.
• Zuerst wird die Helligkeit angeglichen und
anschließend gleichmäßig geändert.
Lichtfarbe kälter stellen
• Taste Tageslichtweiß drücken und halten, die Licht-
farbe wird bei allen via DALI verbundenen Leuch-
ten und DALI- steuerbaren Spiegeln zu Kaltweiß
übergeblendet.
• Taste bei Erreichen der gewünschten Lichtfarbe
loslassen.
Lichtfarbe Tageslichtweiß (kaltweiß) einstellen
• Taste antippen, die Farbtemperatur wird bei allen
via DALI verbundenen Leuchten und DALI-
steuer-
baren Spiegeln auf 6500 Kelvin gestellt.
Lichtfarbe wärmer stellen
• Taste Warmweiß drücken und halten, die Lichtfarbe
wird bei allen via DALI verbundenen Leuchten und
DALI- steuerbaren Spiegeln zu Warmweiß überge-
blendet.
• Taste bei Erreichen der gewünschten Lichtfarbe
loslassen.
Lichtfarbe Warmweiß einstellen
• Taste antippen, die Farbtemperatur wird bei allen
via DALI verbundenen Leuchten und DALI-
steuer-
baren Spiegeln auf 2700 Kelvin gestellt.
Heizung Ein/Aus
• Taste antippen, die rote Leuchtdiode leuchtet.
• Erneutes Antippen schaltet die Heizung aus, die
rote Leuchtdiode erlischt.
Die Heizung schaltet nach 20 Minuten automatisch
ab.
Ersatzteile mit Bestellnummern, siehe Seite 23.
Das Leuchtmittel darf nur vom Hersteller, dessen
Kundendienst oder einer gleichermaßen qualifi zierten
Person ersetzt werden.
Hinweise zur Gewährleistung und Pfl ege sind dem bei-
liegendem Pfl ege- und Garantiepass zu entnehmen.
Entsorgungshinweis! Geräte mit dieser
Kennzeichnung dürfen nicht über den Hausmüll
entsorgt werden, sondern müssen bei einer dafür
vorgesehenen Sammelstelle abgegeben werden!
A
B
DE Wichtige Informationen, bitte unbedingt lesen!

5
These instructions are designed for the installation engi-
neer to assemble the product and for the user to operate
and maintain it. After installation, please pass them on to
the user for safekeeping.
Symbols and their meaning
Caution! Warning of personal injury or material
damage.
Caution! Warning of electric shock.
Caution! Warning of water damage.
Note, tip or reference
Correct assembly/functional test
Incorrect assembly
Optional/accessories
On/off switch
Front lighting
Washbasin lighting
Light colour - daylight white (cool white)
Light colour warm white
Heating
Safety Information
– The electrical installations must be undertaken by a
specialist electrical installer in compliance with IEC
60364-7-701/VDE 0100 Part 701! National and local
regulations must be taken into consideration!
– Do not start the appliance if it or the power supply ca-
ble is damaged, but have it replaced by the manufac-
turer, its customer service or by an equally qualifi ed
person.
– It must be ensured that the wall can support the
weight of the mirror.
To prevent personal injury or material damage the as-
sembly must be carried out by two persons.
Important information, please make sure to read! EN
Intended use
DALI-controllable mirror with dimmable lighting and heat-
ing for use in moist rooms, such as bathrooms and WCs.
This mirror is DALI-controllable and must be connected
up correspondingly. More information can be found
in the system manual which is included with the DALI
power supply (order No.: 16899 000004) or can be
downloaded at www.keuco.com.
The product is suitable only for mounting indoors!
Caution! Only install in frost-free rooms.
Declaration of conformity! This product complies with
the requirements of the valid EU Guidelines. The dec-
laration of conformity for this product can be requested
from the following address:
KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Hemer.
Technical data
– Power supply: 230 V AC/ 50 Hz
– DALI current consumption: 2 mA
– max. Power consumption:
Prod. no.: Width
Weight Light Heating
33298 XX1500: 500 mm 9.5 kg 27 W 26 W
33298 XX2000: 650 mm 11.4 kg 30 W 41 W
33298 XX2500: 800 mm 13.3 kg 33 W 52 W
33298 XX3000: 1000 mm 15.9 kg 42 W 65 W
33298 XX3500: 1200 mm 18.4 kg 48 W 82 W
– Protection rating: IP20
– Ambient conditions:
Temperature 5°– 40° C
– Light colour 2700 - 6500 Kelvin
– Preset DALI group: D (13)
Mounting dimensions, see page 2.
Installation, see fi gure 1 onwards on page 21.
Connection, refer to picture 4 on page 22.
L
DA+
DA-
N
= brown
= blue
= green/yellow
= gray
= black

6
Operation
The mirror is to be integrated in the DALI system and
can be operated by an external button A with a suitable
group controller or the button on the mirror B.
Button functions
Button Function
Light on/off
• Pressing the button switches the mirror on with the
selected settings. The white LED goes off .
• Pressing the button again switches the mirror off .
The white LED lights up.
• The white LED can be deactivated.
– Switch on the mirror.
– Press and hold the button for 10 seconds.
- The lighting goes off .
- A short light impulse indicates that the white
LED was deactivated.
To switch the white LED back on, repeat the de-
scribed procedure.
Front lighting
• The front and wall lighting is switched on by press-
ing the button when mirror is switched on.
• Pressing the button again switches the light off .
Washbasin lighting
• The washbasin lighting is switched on by pressing
the button when mirror is switched on.
• Pressing the button again switches the light off .
When both lightings are switched off , the mirror also
switches off .
Dimming the front and washbasin lighting
• Press the button when the mirror is switched on
and hold until the desired brightness or the end
value has been reached.
EN Important information, please make sure to read!
Button Function
Dimming the front and washbasin lighting in
parallel
• With the mirror switched on and the front and wash-
basin lights switched on, press and hold the button
until the desired brightness value or the fi nal value
has been reached.
• First, the brightness is adjusted and then changed
evenly.
Setting the light colour cooler
• Press and hold the daylight white button and the
light colour will transition on all lights connected
via DALI and on DALI-controllable mirrors to cold
white.
• Release when the desired light colour has been
reached.
Adjusting light colour - daylight white (cool white)
• Touch the button and the colour temperature on all
lights connected via DALI and on DALI-controllable
mirrors will be set to 6500 kelvin.
Setting the light colour warmer
• Press and hold the warm-white button and the light
colour will transition on all lights connected via
DALI and on DALI-controllable mirrors to warm-whi-
te.
• Release when the desired light colour has been
reached.
Adjusting light colour - warm white
• Touch the button and the colour temperature on all
lights connected via DALI and on DALI-controllable
mirrors will be set to 2700 kelvin.
Heating on/off
• Press button and the red LED lights up.
• Pressing the button again switches the heating off ,
and the red LED goes out.
The heating switches off automatically after 20
minutes.
Replacement parts with order numbers, see page 23.
The light sources may only be replaced by the
manufacturer, its customer service or by an equally
qualifi ed person.
For information about warranty and maintenance, see
the enclosed Maintenance and Warranty Passport.
Disposal information! Equipment with this labelling
must not be disposed of in household refuse, but must
be disposed of at a collection centre intended for this
purpose.
A
B

7
¡Información importante de lectura obligatoria! ES
Finalidad de uso
Espejo controlable con DALI con iluminación atenuable
y calefacción para la aplicación en espacios húmedos
como cuartos de baño y WC.
Este espejo es controlable con DALI y se tiene que
conectar de manera correspondiente. En el manual del
sistema que se proporciona con el suministro eléctrico
DALI se pueden consultar informaciones adicionales
(N.º de pedido: 16899 000004) o se pueden descargar
en www.keuco.com.
¡Producto exclusivamente para el montaje en interiores!
¡Atención! Instalación exclusivamente en espacios sin
hielo.
¡Declaración de conformidad! Este producto cumple
los requisitos de las Directivas UE vigentes. La decla-
ración de conformidad para este producto se puede
solicitar en la siguiente dirección:
KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Hemer.
Datos técnicos
– Alimentación eléctrica: 230 V AC / 50 Hz
– Consumo de corriente DALI: 2 mA
– Máx. Absorción de potencia:
Nº prod.: Anchura
Peso Luz Calefac-
ción
33298 XX1500: 500 mm 9,5 kg 27 W 26 W
33298 XX2000: 650 mm 11,4 kg 30 W 41 W
33298 XX2500: 800 mm 13,3 kg 33 W 52 W
33298 XX3000: 1000 mm 15,9 kg 42 W 65 W
33298 XX3500: 1200 mm 18,4 kg 48 W 82 W
– Tipo de protección: IP20
– Condiciones del entorno:
Temperatura 5° – 40° C
– Color de luz 2700 – 6500 Kelvin
– Grupo DALI preajustado: D (13)
Medidas de montaje, véanse páginas 2.
Instalación, véase imagen 1 en la página 21.
Conexión, véase imagen 4 en la página 22.
L
DA+
DA-
N
= marrón
= azul
= verde/amarillo
= gris
= negro
Este manual está destinado al instalador para el montaje,
así al usuario para el manejo y mantenimiento del produc-
to. Por favor, después de la instalación este manual se
debe entregar al usuario para que lo conserve.
Símbolos y signifi cado
¡Atención! Advertencia de daños personales o
materiales.
¡Atención! Advertencia de descarga eléctrica.
¡Atención! Advertencia de daños a causa del agua.
Indicación, consejo o referencia
Montaje correcto/Comprobación de funcionamiento
Montaje erróneo
Opcional/Accesorios
Interruptor On/Off
Iluminación frontal
Iluminación del lavabo
Color de luz blanco luz diurna (blanco frío)
Color de luz blanco cálido
Calefacción
Informaciones de seguridad
– ¡La instalación eléctrica debe ser llevada a cabo por
un instalador técnico electricista conforme a IEC
60364-7-701/VDE 0100 Parte 701! ¡Se tienen que
considerar las normas nacionales y locales!
– En caso de deterioro del aparato o del cable de ali-
mentación de tensión, no poner en servicio el equipo,
sino que debe ser sustituido por el fabricante, su
servicio técnico o una persona cualifi cada del mismo
modo.
– Tiene que estar asegurado, que la pared puede so-
portar el peso del espejo.
Para evitar daños personales y materiales el montaje
tiene que ser llevado a cabo con dos personas.

8
Manejo
El espejo se integra en el sistema DALI y se puede
accionar por medio de un pulsador externo A con el
controlador de grupo correspondiente o la tecla en el
espejo B.
Funciones de las teclas
Tecla Función
Luz On/Off
• La pulsación de la tecla conecta el espejo con los
ajustes seleccionados. El diodo luminoso blanco se
apaga.
• Una nueva pulsación desconecta el espejo. El
diodo luminoso blanco se ilumina.
• Se puede desactivar el diodo luminoso blanco.
– Conectar el espejo
– Pulse y mantenga pulsada la tecla durante 10
segundos.
- La iluminación se apaga.
- Un breve impulso luminoso indica que el diodo
luminoso blanco ha sido desactivado.
Para una nueva conexión del diodo luminoso blanco,
repita el proceso descrito.
Iluminación frontal
• La pulsación de la tecla con el espejo conectado
conecta la iluminación frontal y de pared.
• Una nueva pulsación desconecta la luz.
Iluminación del lavabo
• La pulsación de la tecla con el espejo conectado
conecta la iluminación del lavabo.
• Una nueva pulsación desconecta la luz.
Cuando se desconectan ambas iluminaciones, el
espejo se desconecta.
Atenuar la iluminación frontal y del lavabo
• Pulse la tecla con el espejo conectado y manténga-
la pulsada hasta que se haya alcanzado el valor de
luminosidad deseado o el valor fi nal.
ES ¡Información importante de lectura obligatoria!
Tecla Función
Atenuación de la iluminación frontal y del lavabo
en paralelo
• Con el espejo encendido y el panel frontal y la
iluminación del lavabo encendidos, mantenga
presionado el botón hasta alcanzar el valor de brillo
deseado o el valor fi nal.
• En primer lugar, se ajusta el brillo y luego cambió
de manera uniforme.
Ajustar el color de luz más frío
• Pulse y mantenga pulsada la tecla de luz diurna
blanca, el color de luz pasa a blanco frío en todas
las lámparas integradas vía DALI y espejos contro-
lables con DALI.
• Suelte la tecla al alcanzar el color de luz deseado.
Ajustar el color de luz blanco luz diurna (blanco
frío)
• Pulse la tecla, la temperatura de color se ajusta a
6500 Kelvin en todas las lámparas conectadas por
medio de DALI y espejos controlables con DALI.
Ajustar el color de luz más cálido
• Pulse y mantenga pulsada la tecla de luz diurna
cálida, el color de luz pasa a blanco cálido en todas
las lámparas integradas vía DALI y espejos contro-
lables con DALI.
• Suelte la tecla al alcanzar el color de luz deseado.
Ajustar el color de luz blanco cálido
• Pulse la tecla, la temperatura de color se ajusta a
2700 Kelvin en todas las lámparas conectadas por
medio de DALI y espejos controlables con DALI.
Calefacción On/Off
• Pulse la tecla, el diodo luminoso rojo se ilumina.
• Una nueva pulsación desconecta la calefacción, el
diodo luminoso rojo se apaga.
La calefacción se desconecta automáticamente des-
pués de 20 minutos.
Piezas de recambio con números de pedido, véase
página 23.
El medio luminoso debe ser sustituido exclusivamente
por el fabricante, su servicio técnico o una persona
cualifi cada del mismo modo.
En el pasaporte de cuidado y garantía adjunto encon-
trará indicaciones sobre la garantía y el cuidado.
¡Indicación de eliminación! ¡Los aparatos con esta
identifi cación no deben eliminarse junto con la basura
doméstica, sino que tienen que entregarse en un punto
de recogida previsto para tal efecto!
A
B

9
Ces instructions sont destinées à l'installateur, pour eff ec-
tuer le montage, et à l'utilisateur, pour utiliser le produit et
procéder à sa maintenance. Après l'installation, veuillez re-
mettre ces instructions à l'utilisateur pour qu'il les conserve.
Symboles et leur signifi cation
Attention ! Mise en garde contre les dégâts de
personnes et les dégâts matériels.
Attention ! Mise en garde contre les chocs électriques.
Attention ! Mise en garde contre les endommagements
par l'eau.
Remarque, conseil ou renvoi
Montage correct/contrôle fonctionnel
Montage incorrect
Option/accessoires
Interrupteur Marche/Arrêt
Éclairage frontal
Éclairage de la vasque
Couleur de la lumière blanc lumière du jour (blanc froid)
Couleur de la lumière blanc chaud
Chauff age
Informations en matière de sécurité
– L'installation électrique doit être eff ectuée par un
installateur spécialisé en électricité, conformément
à l’IEC 60364-7-701/VDE 0100 partie 701 ! Les
prescriptions nationales et les prescriptions locales
doivent être prises en compte !
– En cas d'endommagement de l'appareil ou du câble
d'alimentation en tension, ne pas mettre l'appareil
en service mais le faire remplacer par le fabricant,
son service clients ou une personne ayant la même
qualifi cation.
– Il convient de s'assurer que le mur peut supporter le
poids du miroir.
Pour éviter les les dégâts de personnes et les dégâts
matériels, le montage doit être eff ectué par deux per-
sonnes.
Informations importantes, à lire impérativement ! FR
Domaine d'utilisation
Miroir pouvant être commandé par DALI, avec éclairage
à intensité variable et chauff age, pour une utilisation
dans des pièces humides telles que les salles de bains
et les WC.
Ce miroir peut être commandé par DALI et il doit être
raccordé en conséquence. Vous trouverez d’autres
informations dans le manuel système, qui est joint à
l’alimentation électrique DALI (réf. de commande :
16899 000004) ou qui peut être téléchargé à l’adresse
www.keuco.com.
Le produit ne convient que pour un montage à
l'intérieur !
Attention ! Installation uniquement dans des pièces à
l'abri du gel
Déclaration de conformité ! Ce produit satisfait aux
exigences des directives UE en vigueur. La déclaration
de conformité relative à ce produit peut être demandée
à l'adresse suivante :
KEUCO GmbH & Co. KG, Oesestraße 36, D-58675 Hemer.
Caractéristiques techniques
– Alimentation en tension : 230 V AC / 50 Hz
– Consommation de courant DALI: 2 mA
– Max. Puissance absorbée :
Réf. produit : Largeur
Poids Lampe
Chauf-
fage
33298 XX1500: 500 mm 9,5 kg 27 W 26 W
33298 XX2000: 650 mm 11,4 kg 30 W 41 W
33298 XX2500: 800 mm 13,3 kg 33 W 52 W
33298 XX3000: 1000 mm 15,9 kg 42 W 65 W
33298 XX3500: 1200 mm 18,4 kg 48 W 82 W
– Indice de protection : IP20
– Conditions ambiantes :
Température 5° – 40° C
– Couleur de la lumière 2 700 – 6 500 Kelvin
– Groupe DALI préréglé : D (13)
Côtes d'encombrement, voir pages 2.
Installation, voir à partir de la fi gure 1, à la page 21.
Raccordement, voir fi gure 4 à la page 22.
L
DA+
DA-
N
= brun
= bleu
= vert/jaune
= gris
= noir

10
FR Informations importantes, à lire impérativement !
Commande
Le miroir s’intègre au système DALI et peut être
actionné via un bouton externe A avec contrôleur de
groupe correspondant, ou bien via le bouton B du
miroir.
Fonctions des touches
Touche Fonction
Lumière Marche/Arrêt
• Un appui sur la touche permet de mettre le miroir en
marche, dans les réglages sélectionnés. La diode
électroluminescente blanche s'éteint.
• Un nouvel appui arrête le miroir. La diode électrolu-
minescente blanche s'éclaire.
• La diode électroluminescente blanche peut être désac-
tivée.
– Mise en marche du miroir
– Appuyer sur la touche et maintenir l'appui pendant
10 secondes.
- L'éclairage s'éteint.
- Une brève impulsion de lumière indique que la diode
électroluminescente blanche a été désactivée.
Pour réactiver la diode électroluminescente blanche,
refaire le processus décrit.
Éclairage frontal
Le fait d'appuyer sur la touche, le miroir étant en marche,
a pour eff et de mettre en marche l'éclairage frontal et
mural.
• Un nouvel appui arrête la lumière.
Éclairage de la vasque
• Le fait d'appuyer sur la touche, le miroir étant en
marche, a pour eff et de mettre en marche l'éclairage
de la vasque.
• Un nouvel appui arrête la lumière.
Lorsque les deux éclairages sont arrêtés, le miroir
s'arrête.
Variation de l'éclairage frontal et de la vasque
• Appuyer sur la touche, le miroir étant en marche, et
maintenir l'appui jusqu'à ce que la valeur de luminosité
souhaitée ou la valeur fi nale soit atteinte.
Touche Fonction
Gradation parallèle de l'éclairage de la façade et
du lavabo
• Lorsque le miroir est allumé et que l'éclairage du
panneau avant et du lavabo est allumé, appuyez
sur le bouton et maintenez-le enfoncé jusqu'à ce
que la valeur de luminosité souhaitée ou la valeur
fi nale soit atteinte.
• Tout d'abord, la luminosité est ajustée et puis
changé uniformément.
Réglage d'une couleur de lumière plus froide
• Appuyer sur le bouton Blanc lumière du jour et
maintenir l’appui, la couleur de lumière passera au
blanc froid pour toutes les lampes reliées via DALI
et les miroirs pouvant être commandés par DALI.
• Relâcher la touche lorsque la couleur de lumière sou-
haitée est atteinte.
Réglage de la couleur de la lumière blanc lumière du
jour (blanc froid)
• Appuyer sur le bouton, la température de couleur
se règlera sur 6 500 Kelvin pour toutes les lampes
reliées via DALI et les miroirs pouvant être com-
mandés par DALI.
Réglage d'une couleur de la lumière plus chaude
• Appuyer sur le bouton Blanc chaud et maintenir
l’appui, la couleur de lumière passera au blanc
chaud pour toutes les lampes reliées via DALI et
les miroirs pouvant être commandés par DALI.
• Relâcher la touche lorsque la couleur de lumière sou-
haitée est atteinte.
Réglage de la couleur de lumière blanc chaud
• Appuyer sur le bouton, la température de couleur
se règlera sur 2 700 Kelvin pour toutes les lampes
reliées via DALI et les miroirs pouvant être com-
mandés par DALI.
Chauff age Marche/Arrêt
• Appuyer sur la touche, la diode électroluminescente
rouge s'éclaire.
• Un nouvel appui arrête le chauff age, la diode électro-
luminescente rouge s'éteint.
Le chauff age s'arrête automatiquement au bout de 20
minutes.
Pièces de rechange avec numéros de commande, voir
page 23.
La lampe ne doit être remplacée que par le fabricant,
son service clients ou une personne ayant la même
qualifi cation.
Les consignes relatives à la garantie et à l'entretien
fi gurent sur la carte d'entretien et de garantie jointe.
Consigne de destruction ! Les appareils portant cette
identifi cation ne doivent pas être déposés dans les
ordures ménagères mais remis à un point de collecte
prévu à ces fi ns !
A
B

11

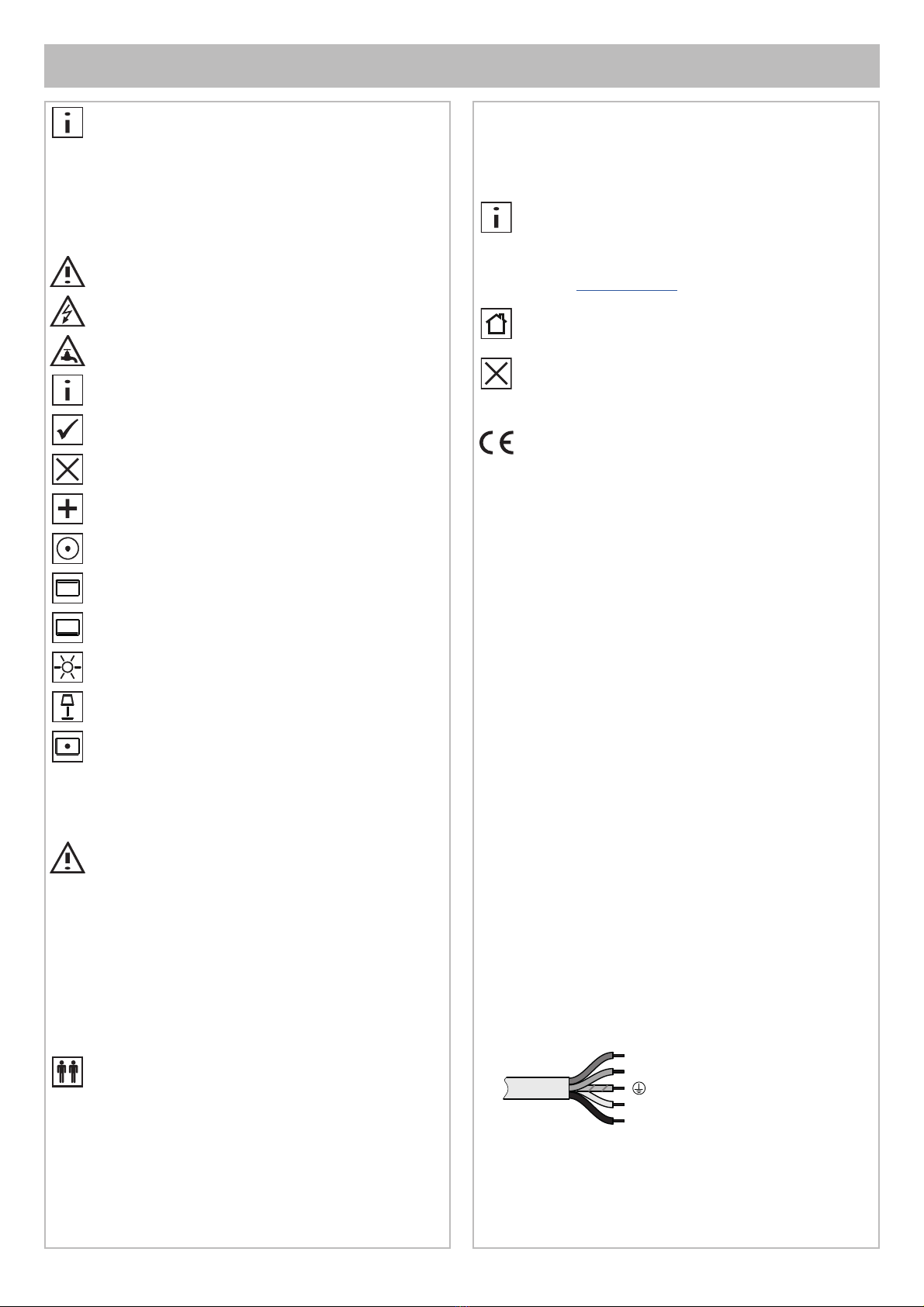

Scopo d’uso
Specchio controllabile con DALI e dotato di illuminazione
dimmerabile e riscaldamento perl’impiego in ambienti
umidi come bagno e WC.
Questo specchio può essere controllato con DALI e
deve essere collegato di conseguenza. Ulteriori informa-
zioni sono reperibili nel manuale del sistema, allegato
all’alimentazione di corrente DALI (n. ordine: 16899
000004) o scaricabile dal sito www.keuco.com.
Prodotto adatto esclusivamente per il montaggio in
ambienti interni!
Attenzione! Installazione solo in ambienti in assenza di
gelo.
Dichiarazione di conformità Il prodotto soddisfa i
requisiti delle direttive UE in vigore. La dichiarazione di
conformità per questo prodotto può essere richiesta al
seguente indirizzo:
KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Hemer.
Dati tecnici
– Tensione di alimentazione: 230 Vca/50 Hz
– Assorbimento DALI: 2 mA
– Potenza assorbita max.:
N. prod.: Larghezza
Peso Luce Riscal-
damento
33298 XX1500: 500 mm 9,5 kg 27 W 26 W
33298 XX2000: 650 mm 11,4 kg 30 W 41 W
33298 XX2500: 800 mm 13,3 kg 33 W 52 W
33298 XX3000: 1000 mm 15,9 kg 42 W 65 W
33298 XX3500: 1200 mm 18,4 kg 48 W 82 W
– Grado di protezione: IP20
– Condizioni ambientali:
Temperatura 5° – 40°C
– Colore della luce 2700 – 6500 kelvin
– Gruppo DALI preimpostato: D (13)
Dimensioni di montaggio, vedi pagina 2.
Installazione, vedi dalla fi gura 1 a pagina 21.
Collegamento, vedi fi gura 4 a pagina 22.
L
DA+
DA-
N
= marrone
= blu
= verde/giallo
= grigio
= nero
Il presente manuale è indirizzato agli installatori per il
montaggio nonché agli utilizzatori per l’uso e la manu-
tenzione del prodotto. Consegnarlo all’utilizzatore dopo
l’installazione affi nché lo custodisca.
Simboli e signifi cato
Attenzione! Pericolo di lesioni o danni materiali.
Attenzione! Pericolo di folgorazione.
Attenzione! Pericolo di danni causati dall’acqua.
Avvertenza, consiglio o rimando
Montaggio corretto/verifi ca del funzionamento
Montaggio errato
Opzionale/accessorio
Interruttore on/off
Illuminazione frontale
Illuminazione per lavabo
Colore della luce: bianco luce diurna (bianco freddo)
Colore della luce bianco caldo
Riscaldamento
Informazioni di sicurezza
– L’impianto elettrico può essere installato solo da un
tecnico specializzato conformemente a IEC 60364-7-
701/VDE 0100 Parte 701! Vanno osservate le norme
nazionali e locali!
– In caso di danneggiamento all’apparecchio o al cavo
di alimentazione elettrica, non mettere l’apparecchio
fuori servizio ma farlo sostituire dal costruttore, dal
relativo servizio di assistenza alla clientela o da perso-
nale parimenti qualifi cato.
– Deve essere garantito che la parete possa supportare
il peso dello specchio.
Al fi ne di evitare lesioni e danni materiali il montaggio
deve essere eseguito da due persone.
Informazioni importanti! Assicurarsi di leggerle! IT

12
Comando
Lo specchio è integrato nel sistema DALI e può essere
attivato tramite un pulsante esterno A con l'apposito
controller di gruppo o il pulsante sullo specchio B.
Funzioni dei tasti
Tasto Funzione
Luce on/off
• Premendo il tasto si accende lo specchio con le
impostazioni selezionate. Il diodo luminoso bianco
si spegne.
• Premendo nuovamente lo specchio si spegne. Il
diodo luminoso bianco si accende.
• Il diodo luminoso bianco può essere disattivato.
– Accensione dello specchio
– Tenere premuto il tasto per 10 secondi.
- L’illuminazione si spegne.
- Un breve impulso luminoso indica che il diodo
luminoso bianco è stato disattivato.
Per la riaccensione del diodo luminoso bianco
ripetere la procedura descritta.
Illuminazione anteriore
• Premendo il tasto con specchio acceso si accende
l’illuminazione frontale e della parete.
• Premendo nuovamente la luce si spegne.
Illuminazione per lavabo
• Premendo il tasto con specchio acceso si accende
l’illuminazione per lavabo.
• Premendo nuovamente la luce si spegne.
Se entrambe le illuminazioni vengono spente, lo
specchio si spegne.
Dimmerazione dell’illuminazione frontale e del
lavabo
• Tenere premuto il tasto con specchio acceso fi nché
non viene raggiunto il valore di luminosità desidera-
to o il valore fi nale.
IT Informazioni importanti! Assicurarsi di leggerle!
Tasto Funzione
Regolazione dell'illuminazione anteriore e del
lavabo in parallelo
• Con lo specchio acceso e l'illuminazione anteriore
e del lavabo accesa, tenere premuto il pulsante fi no
a raggiungere il valore di luminosità desiderato o il
valore fi nale.
• Innanzitutto, la luminosità è regolata e poi cambiato
in modo uniforme.
Raff reddamento del colore della luce
• Premere e tenere premuto il tasto bianco luce
diurna; il colore della luce passa a bianco freddo in
tutte le lampade collegate tramite DALI e gli spec-
chi controllabili con DALI.
• Rilasciare il tasto al raggiungimento del colore della
luce desiderato.
Regolazione del colore bianco luce diurna (bianco
freddo)
• Sfi orando il tasto, la temperatura del colore viene
impostata su 6500 kelvin in tutte le lampade col-
legate tramite DALI e gli specchi controllabili con
DALI.
Riscaldamento del colore della luce
• Premere e tenere premuto il tasto bianco caldo;
il colore della luce passa a bianco caldo in tutte
le lampade collegate tramite DALI e gli specchi
controllabili DALI.
• Rilasciare il tasto al raggiungimento del colore della
luce desiderato.
Regolazione del colore della luce bianco caldo
• Sfi orando il tasto, la temperatura del colore viene
impostata su 2700 kelvin in tutte le lampade col-
legate tramite DALI e gli specchi controllabili con
DALI.
Riscaldamento on/off
• Toccando il tasto, il diodo luminoso rosso si accende.
• Toccando di nuovo si spegne il riscaldamento e il
diodo luminoso bianco si spegne.
Il riscaldamento si spegne automaticamente dopo
20 minuti.
Ricambi con numero d’ordine, vedi pagina 23.
La lampadina può essere sostituita solo dal costruttore,
dal relativo servizio di assistenza alla clientela o da
personale parimenti qualifi cato.
Indicazioni relative alla garanzia e al trattamento vanno
desunte dalla relativa scheda.
Istruzioni per lo smaltimento Gli apparecchi che
recano questo contrassegno non devono essere
smaltiti assieme ai rifi uti domestici, ma devono essere
conferiti a un centro di raccolta a tal fi ne previsto.
A
B

13

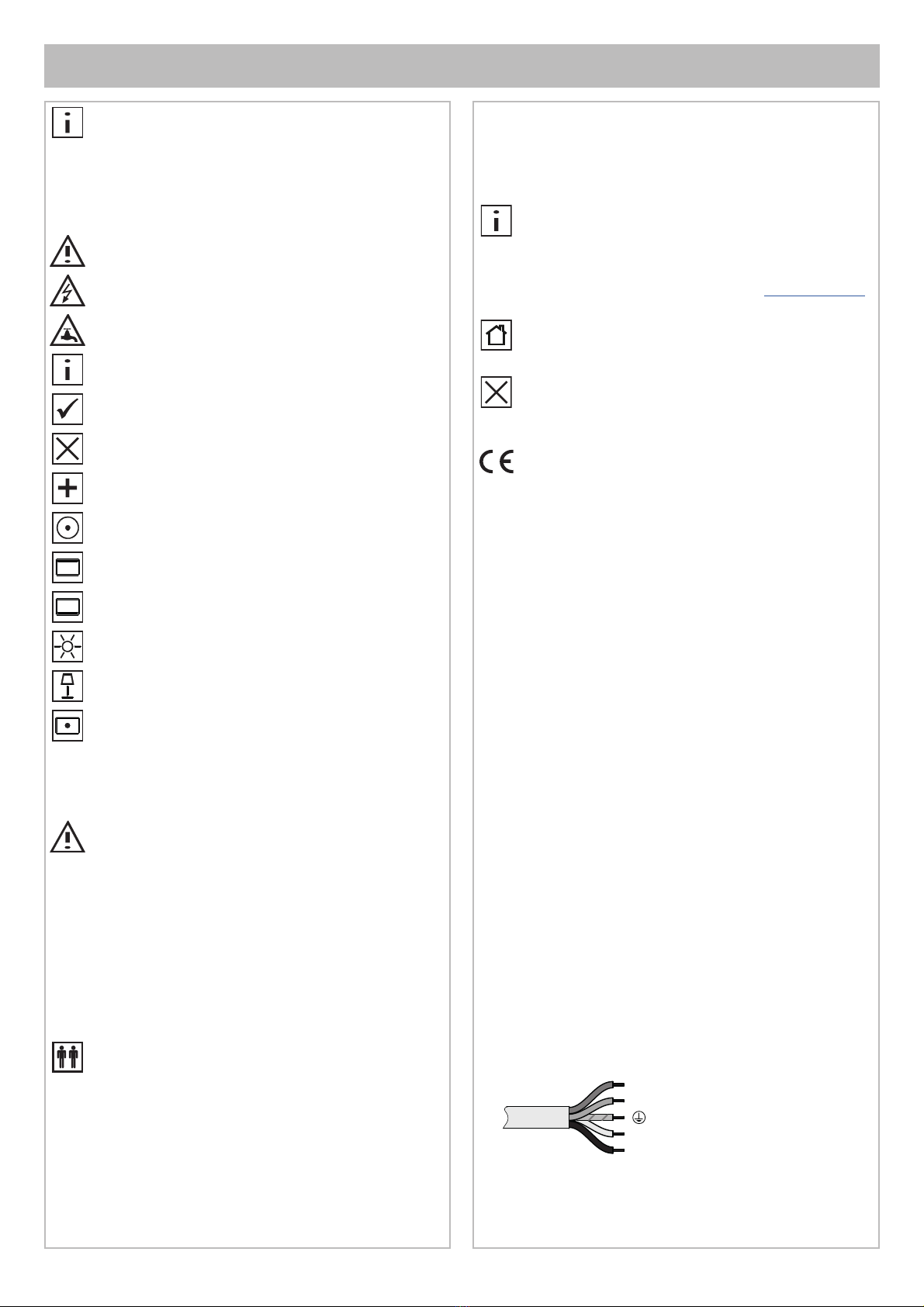

Deze handleiding is zowel voor de installatiemonteur, als
voor de gebruiker voor de bediening en het onderhoud
van het product bedoeld. Geef de handleiding na de
installatie aan de gebruiker om te bewaren.
Symbolen en betekenis
Opgepast! Waarschuwing voor lichamelijke en
materiële schade.
Opgepast! Waarschuwing voor elektrische schokken.
Opgepast! Waarschuwing voor waterschade.
Aanwijzing, tip of verwijzing
Controle van correcte montage/werking
Verkeerde montage
Optioneel/accessoire
Schakelaar aan/uit
Voorverlichting
Wastafelverlichting
Lichtkleur daglichtwit (koudwit)
Lichtkleur warmwit
Verwarming
Veiligheidsinformatie
– De elektrische installatie moet worden uitgevoerd
door een vakbekwaam elektricien conform IEC
60364-7-701/VD 0100 deel 701! Nationale en ook
lokale voorschriften moeten worden gerespecteerd!
– Bij beschadiging van het toestel of aan de stroomka-
bels het toestel niet in gebruik nemen, maar door de
fabrikant, zijn klantenservice of een een persoon die
in gelijke mate gekwalifi ceerd is, laten vervangen.
– Er moet worden gecontroleerd of de wand het ge-
wicht van de spiegel kan dragen.
Om schade aan personen of zaken te vermijden moet
de montage door twee personen worden uitgevoerd.

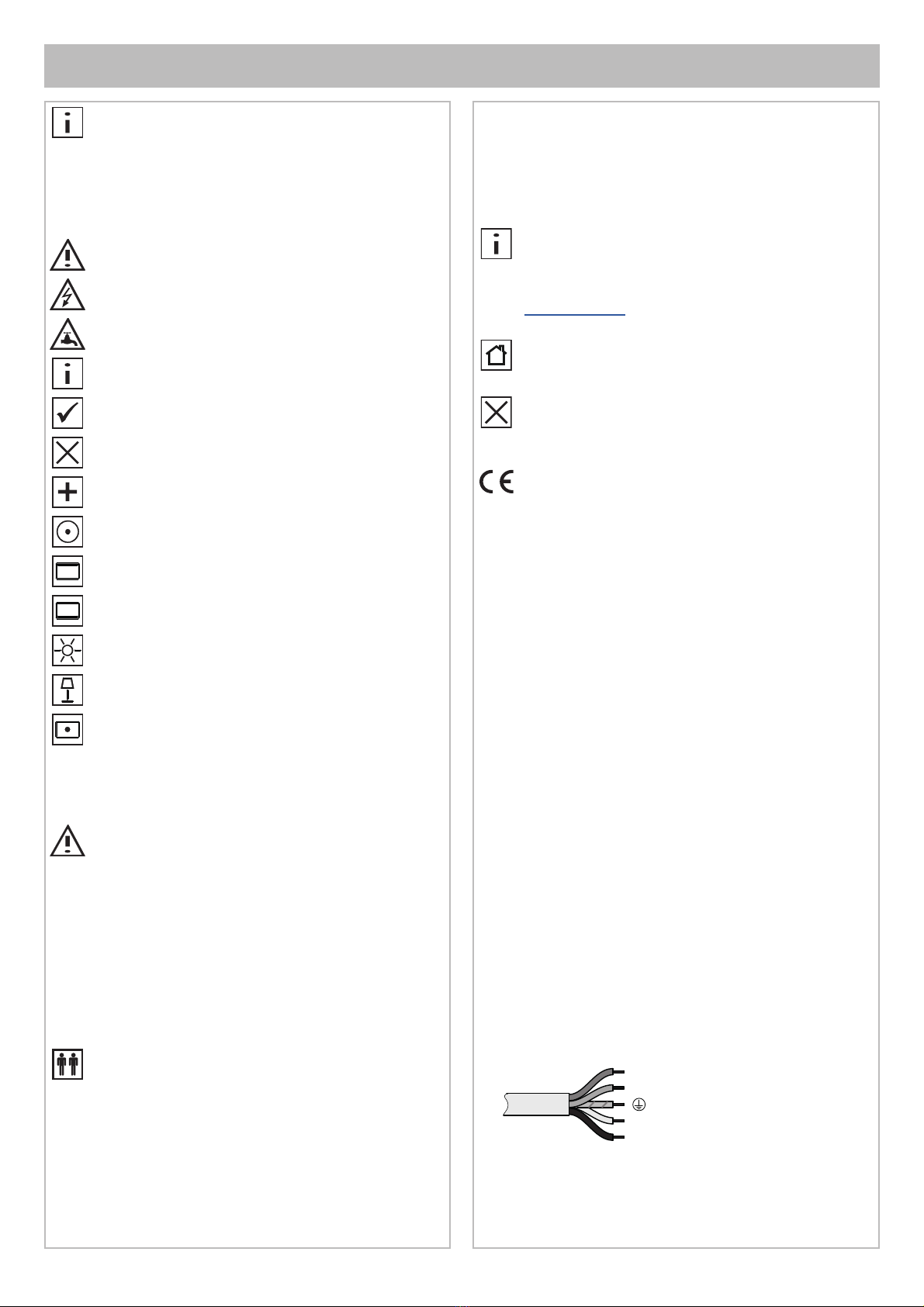

Belangrijke informatie, a.u.b. goed lezen! NL
Beoogd gebruik
DALI-bestuurbare spiegel met dimbare verlichting en
verwarming voor gebruik in vochtige ruimtes, zoals bad-
kamers en toiletten.
Deze spiegel is DALI-bestuurbaar en moet dienover-
eenkomstig worden aangesloten. Meer informatie
is te vinden in de systeemhandleiding die met de
DALI-stroomvoorziening (bestelnr.: 16899 000004)
meegeleverd is of die via www.keuco.com gedownload
kan worden.
Het product is uitsluitend voor montage in
binnenruimten geschikt!
Opgepast! Installatie alleen in vorstvrije ruimten.
Conformiteitsverklaring! Dit product voldoet aan de
eisen van de geldende EU-richtlijnen. De conformiteits-
verklaring van dit product kan op het volgende adres
worden aangevraagd:
KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Hemer.
Technische gegevens
– Stroomverzorging: 230 V AC / 50 Hz
– DALI stroomverbruik: 2 mA
– Max. Verbruik:
Productnr.: Breedte
Gewicht Licht Verwar-
ming
33298 XX1500: 500 mm 9,5 kg 27 W 26 W
33298 XX2000: 650 mm 11,4 kg 30 W 41 W
33298 XX2500: 800 mm 13,3 kg 33 W 52 W
33298 XX3000: 1000 mm 15,9 kg 42 W 65 W
33298 XX3500: 1200 mm 18,4 kg 48 W 82 W
– Beschermklasse: IP20
– Omgevingsvoorwaarden:
Temperatuur 5° – 40 °C
– Lichtkleur 2700 – 6500 Kelvin
– Vooraf ingestelde DALI-groep: D (13)
Inbouwafmetingen, zie pagina 2.
Installatie, zie vanaf afbeelding 1 op pagina 21.
Aansluiting, zie afbeelding 4 op pagina 22.
L
DA+
DA-
N
= bruin
= blauw
= groen/geel
= grijs
= zwart

14
Bediening
De spiegel is in het DALI-systeem geïntegreerd en kan
via een externe knop A met de juiste groepscontroller of
met de knop op spiegel B wordt bediend.
Knopfuncties
Knop Functie
Licht aan/uit
• De knop aanraken, schakelt de spiegel in met de
gewenste instellingen. De witte lichtdiode licht op.
• Opnieuw aanraken schakelt de spiegel uit. De witte
lichtdiode licht op.
• De witte lichtdiode kan gedeactiveerd worden.
– Spiegel inschakelen
– Knop gedurende 10 seconden ingedrukt houden.
- De verlichting gaat uit.
- Een korte lichtpuls geeft aan dat de witte licht-
diode gedeactiveerd werd.
Om de witte lichtdiode opnieuw in te schakelen het
beschreven proces herhalen.
Voorverlichting
• Het aanraken van de knop bij een ingeschakelde
spiegel schakelt de voor- en wandverlichting aan.
• Opnieuw aanraken schakelt het licht uit.
Wastafelverlichting
• Het aanraken van de knop bij een ingeschakelde
spiegel schakelt de wastafelverlichting aan.
• Opnieuw aanraken schakelt het licht uit.
Wanneer beide verlichtingen uitgeschakeld worden,
schakelt de spiegel uit.
Voor- en wastafelverlichting dimmen
• De knop bij ingeschakelde spiegel ingedrukt hou-
den tot de gewenste helderheid of de eindwaarde
wordt bereikt.
NL Belangrijke informatie, a.u.b. goed lezen!
Knop Functie
Dimensionering van de voor- en astafelverlichting
parallel
• Met de spiegel ingeschakeld de voor- en wastafel-
verlichting ingeschakeld, houdt u de knop ingedrukt
totdat de gewenste helderheidswaarde of de eind-
waarde is bereikt.
• Eerst wordt de helderheid aangepast en gelijkmatig
veranderd.
Lichtkleur kouder instellen
• Houd de knop voor daglicht wit ingedrukt, de licht-
kleur wordt voor alle lichten die via DALI verbonden
zijn en voor alle DALI-bestuurbare spiegels op
koudwit ingesteld.
• De knop bij het bereiken van de gewensten licht-
kleur loslaten.
Lichtkleur daglichtwit (koudwit) instellen
• Druk op de knop, de kleurtemperatuur wordt voor
alle lichten die via DALI verbonden zijn en voor
alle DALI-bestuurbare spiegels ingesteld op 6500
Kelvin.
Lichtkleur warmer instellen
• Houd de knop voor warmwit ingedrukt, de lichtkleur
wordt voor alle lichten die via DALI verbonden zijn
en voor alle DALI-bestuurbare spiegels op warmwit
ingesteld.
• De knop bij het bereiken van de gewensten licht-
kleur loslaten.
Lichtkleur warmwit instellen
• Druk op de knop, de kleurtemperatuur wordt voor
alle lichten die via DALI verbonden zijn en voor
alle DALI-bestuurbare spiegels ingesteld op 2700
Kelvin.
Verwarming aan/uit
• De knop aanraken en de rode lichtdiode licht op.
• Opnieuw aanraken schakelt de verwarming uit en
de rode lichtdiode gaat uit.
De verwarming schakelt na 20 minuten automatisch
uit.
Wisselstukken met bestelnummers, zie pagina 23.
De verlichting mag alleen door de fabrikant, zijn
klantenservice of een persoon met een gelijkwaardige
kwalifi catie worden vervangen.
Aanwijzingen over de garantie en het onderhoud kun-
nen op het bijgevoegde Onderhouds- en garantief-
blad worden bekeken.
Instructies voor afvalverwijdering! Toestellen met
deze markering mogen niet bij het gewoon huisvuil
geplaatst worden, maar moeten op de gepaste wijze
worden gerecycled!
A
B

15

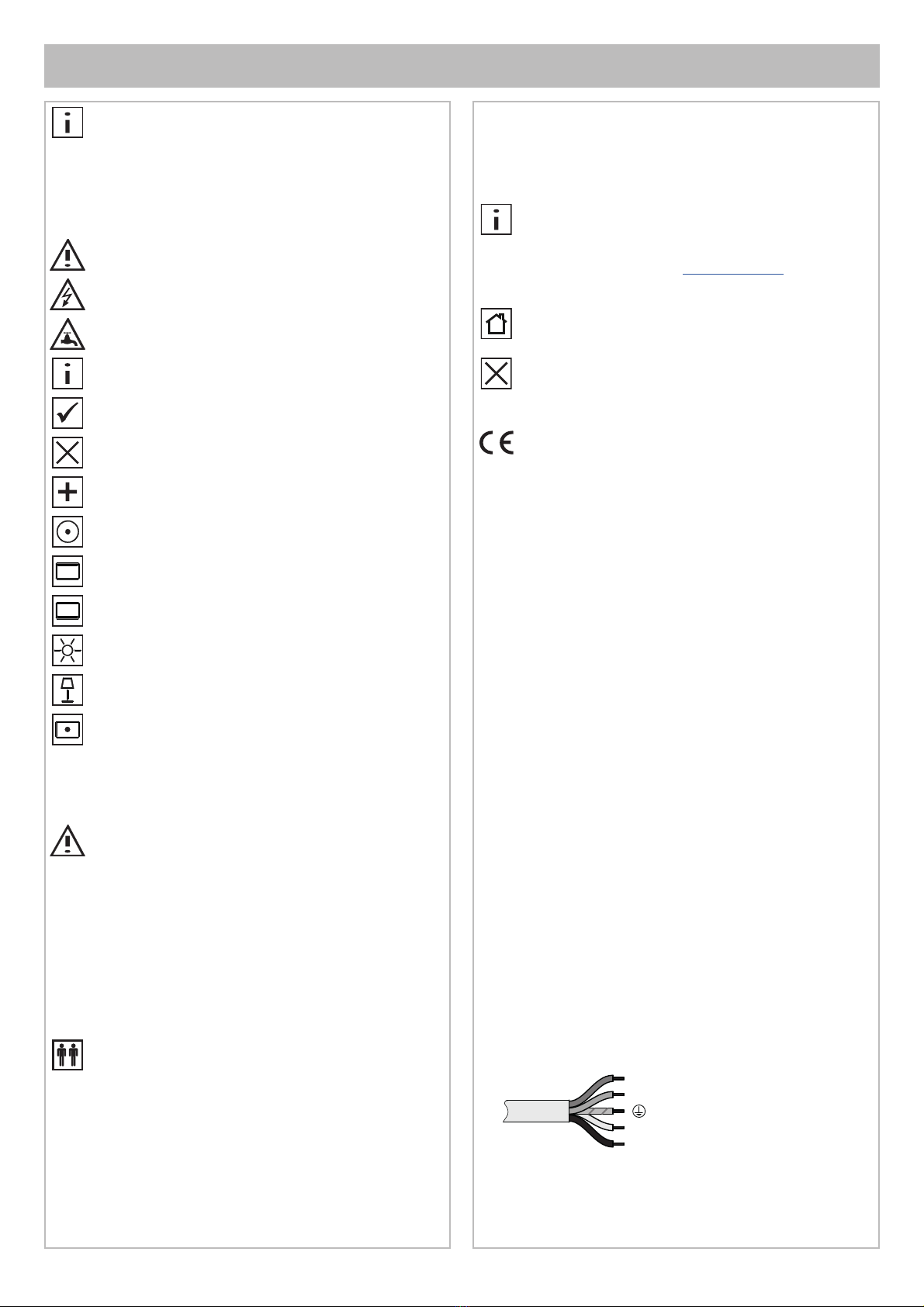

Důležité informace, prosíme, bezpodmínečně si je přečtěte! CS
Účel použití
Zrcadlo, které lze ovládat pomocí systému DALI, se stmí-
vatelným osvětlením a vytápěním pro použití ve vlhkých
místnostech, jako je koupelna a WC.
Toto zrcadlo lze ovládat pomocí DALI a je potřeba ho
zapojit odpovídajícím způsobem. Další informace najde-
te v příručce systému, která je přiložena k napájení DALI
(č. obj.: 16899 000004) nebo je ke stažení na www.
keuco.com.
Výrobek je vhodný výhradně k montáži ve vnitřních
prostorách!
Pozor! Instalace v prostorách, které nepromrzají.
Prohlášení o shodě! Tento produkt splňuje požadav-
ky platných směrnic EU. Prohlášení o shodě pro tento
produkt si lze vyžádat na následující adrese:
KEUCO GmbH & Co. KG, Oesestraße 36,
58675 Hemer, Německo.
Technické údaje
– Napájení: 230 V AC / 50 Hz
– Spotřeba proudu DALI: 2 mA
– Max. příkon:
Č. produktu: Šířka
Hmot-
nost
Světlo Vytápě-
ní
33298 XX1500: 500 mm 9,5 kg 27 W 26 W
33298 XX2000: 650 mm 11,4 kg 30 W 41 W
33298 XX2500: 800 mm 13,3 kg 33 W 52 W
33298 XX3000: 1000 mm 15,9 kg 42 W 65 W
33298 XX3500: 1200 mm 18,4 kg 48 W 82 W
– Krytí: IP20
– Okolní podmínky:
Teplota 5–40 °C
– Barva světla 2 700–6 500 kelvinů
– Přednastavená skupina DALI: D (13)
Montážní rozměry viz straně 2.
Instalace viz obr. 1 na straně 21.
Připojení, viz obrázek 4 na straně 22.
L
DA+
DA-
N
= hnědá
= modrá
= zelená/žlutá
= šedá
= černá
Tento návod slouží instalatérům při montáži a uživatelům
při obsluze a údržbě produktu. Po nainstalování ho pře-
dejte uživateli, aby si ho mohl uschovat.
Symboly a jejich význam
Pozor! Výstraha před zraněním a materiálními škodami.
Pozor! Výstraha před úrazem elektrickým proudem.
Pozor! Výstraha před poškozením vodou.
Upozornění, tip nebo odkaz
Správná montáž / kontrola funkčnosti
Nesprávná montáž
Volitelná výbava / příslušenství
Vypínač
Osvětlení čelní strany
Osvětlení mycího pultu
Barva světla: bílé denní světlo (studená bílá)
Barva světla: teplá bílá
Vytápění
Informace o bezpečnosti
– Elektrickou instalaci musí provést odborný elektrikář
kvalifi kovaný podle IEC 60364-7-701/VDE 0100
části 701! Musí být dodrženy národní a místní předpi-
sy!
– V případě poškození přístroje nebo napájecího kabelu
neuvádějte přístroj do chodu, ale nechte jej vyměnit
výrobcem, jeho zákaznickým servisem nebo osobou
s rovnocennou kvalifi kací.
– Je nutné zajistit, aby stěna unesla hmotnost zrcadlové
skříně.
Aby se zabránilo zraněním a materiálním škodám, musí
montáž provádět dvě osoby.

16
CS Důležité informace, prosíme, bezpodmínečně si je přečtěte!
Obsluha
Zrcadlo se zapojí do systému DALI a lze ho zapínat
externím tlačítkem A pomocí odpovídajícího regulátoru
skupiny, nebo tlačítkem na zrcadle B.
Funkce tlačítek
Tlačít-
ko
Funkce
Světlo Zap./Vyp.
• Klepnutím na tlačítko zapnete zrcadlovou skříň
s vybraným nastavením. Bílá světelná dioda
zhasne.
• Opětovným klepnutím zrcadlovou skříň vypnete.
Bílá světelná dioda svítí.
• Bílá světelná dioda může být deaktivována.
– Zapnutí zrcadlové skříně
– Stiskněte a podržte tlačítko po dobu 10 sekund.
- Osvětlení zhasne.
- Krátký světelný impulz indikuje, že bílá světelná
dioda byla deaktivována.
Pro opětovné zapnutí bílé světelné diody opakujte
popsaný postup.
Přední osvětlení
• Pokud je zrcadlová skříň zapnutá, osvětlení čelní
strany a stěny zapnete klepnutím na toto tlačítko.
• Opětovným klepnutím světlo vypnete.
Osvětlení mycího pultu
• Pokud je zrcadlová skříň zapnutá, osvětlení mycího
pultu zapnete klepnutím na toto tlačítko.
• Opětovným klepnutím světlo vypnete.
Jakmile se vypnou obě osvětlení, zrcadlová skříň se
vypne.
Stmívání osvětlení čelní strany a mycího pultu
• Pokud je zrcadlová skříň zapnutá, stiskněte tlačítko
a podržte jej, dokud není dosaženo požadované
hodnoty jasu nebo konečné hodnoty.
Tlačít-
ko
Funkce
Paralelní tlumení osvětlení čelní strany a mycího
pultu
• Při zapnutém zrcátku a zapnutém předním a um-
yvadlovém osvětlení stiskněte a podržte tlačítko,
dokud nedosáhnete požadované hodnoty jasu
nebo konečné hodnoty.
• Nejprve se nastaví jas a pak se rovnoměrně změní.
Nastavení studenější barvy světla
• Stiskněte a přidržte tlačítko bílé denní světlo –
barva světla se u všech pomocí DALI připojených
svítidel a zrcadel ovládaných DALI přepne na
studenou bílou.
• Tlačítko pusťte při dosažení požadované barvy
světla.
Nastavení barvy světla na bílé denní světlo (stu-
dená bílá)
• Stiskněte tlačítko – barva světla se u všech pomocí
DALI připojených svítidel a zrcadel ovládaných
DALI nastaví na 6500 Kelvinů.
Nastavení teplejší barvy světla
• Stiskněte a přidržte tlačítko teplá bílá – barva světla
se u všech pomocí DALI připojených svítidel a
zrcadel ovládaných DALI přepne na teplou bílou.
• Tlačítko pusťte při dosažení požadované barvy
světla.
Nastavení barvy světla na teplou bílou
• Stiskněte tlačítko – barva světla se u všech pomocí
DALI připojených svítidel a zrcadel ovládaných
DALI nastaví na 2700 Kelvinů.
Vytápění Zap./Vyp.
• Klepněte na tlačítko. Při zapnutí se rozsvítí červená
světelná dioda.
• Opětovným klepnutím vytápění vypnete a červená
světelná dioda zhasne.
Vytápění se po 20 minutách vypne automaticky.
Náhradní díly s objednacími čísly viz straně 23.
Svítidlo smí vyměňovat pouze výrobce, jeho zákaznický
servis nebo osoba se srovnatelnou kvalifi kací.
Pokyny týkající se záruky a péče najdete v přiloženém
Návodu k údržbě a záručním listu.
Pokyny týkající se likvidace! Zařízení s tímto
označením se nesmějí likvidovat s domovním
odpadem, ale musí se odevzdat na sběrné místo, které
je k tomu určeno!
A
B

17
Instrukcja przeznaczona jest dla instalatora, zapewnia-
jąc pomoc w zakresie montażu oraz dla użytkownika,
informując go o sposobie obsługi i konserwacji produktu.
Po instalacji należy przekazać instrukcję użytkownikowi,
aby ją u siebie przechowywał.
Symbole i znaczenie
Uwaga! Ostrzeżenie przed szkodami osobowymi i
materialnymi.
Uwaga! Ostrzeżenie przed porażeniem prądem
elektrycznym.
Uwaga! Ostrzeżenie przed szkodami, spowodowanymi
przez wodę.
Informacja, dobra rada lub odsyłacz
Właściwy montaż / kontrola funkcjonowania
Niewłaściwy montaż
Opcje / Osprzęt
Wyłącznik włączony / wyłączony
Oświetlenie frontu
Oświetlenie umywalki
Barwa światła światło dzienne białe (zimna biel)
Barwa światła ciepła biel
Ogrzewanie
Informacje dotyczące bezpieczeństwa
– Instalację elektryczną winien wykonać fachowiec elek-
tryk zgodnie z IEC 60364-7-701/VDE 0100
część 701! Należy stosować się do przepisów prawa,
obowiązujących w całym kraju oraz w miejscu montażu
urządzenia!
– W przypadku uszkodzenia urządzenia lub kabla
zasilania prądem elektrycznym nie należy użytkować
urządzenia, lecz zlecić wymianę u producenta, w dzia-
le obsługi klienta lub przez wykwalifi kowaną osobę.
– Należy upewnić się, że ściana jest w stanie unieść
ciężar lustra.
W celu uniknięcia szkód osobowych i materialnych mon-
taż powinny wykonywać dwie osoby.
Ważne informacje. Proszę koniecznie przeczytać! PL
Przeznaczenie
Lustro z systemem sterowania DALI i przyciemnianym
oświetleniem i ogrzewaniem do zastosowania w wilgot-
nych pomieszczeniach jak łazienka i WC.
To lustro posiada system sterowania DALI i musi zostać
odpowiednio podłączone. Dalsze informacje można zna-
leźć w instrukcji obsługi systemu, która jest dołączona
do zasilania prądem DALI (nr zamówienia:
16899 000004) lub którą można pobrać ze strony inter-
netowej www.keuco.com.
Produkt przeznaczony jest wyłącznie do montażu
wewnątrz budynków!
Uwaga! Instalacja wyłącznie w pomieszczeniach, w
których temperatura nie spada poniżej zera.
Deklaracja zgodności Ten produkt spełnia wymogi obo-
wiązujących dyrektyw UE. Możliwe jest zażądanie dekla-
racji zgodności tego produktu pod poniższym adresem:
KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Hemer
Dane techniczne
– Zasilanie energią elektryczną: 230 V AC / 50 Hz
– Pobór prądu DALI: 2 mA
– Maks. pobór mocy:
Nr produktu: Szero-
kość
Masa
Światło Ogrze-
wanie
33298 XX1500: 500 mm 9,5 kg 27 W 26 W
33298 XX2000: 650 mm 11,4 kg 30 W 41 W
33298 XX2500: 800 mm 13,3 kg 33 W 52 W
33298 XX3000: 1000 mm 15,9 kg 42 W 65 W
33298 XX3500: 1200 mm 18,4 kg 48 W 82 W
– Stopień ochrony: IP20
– Warunki otoczenia:
Temperatura 5 – 40°C
– Barwa światła 2700 - 6500 K
– Pobór prądu systemu DALI: D (13)
Wymiary zabudowy, patrz stronie 2.
Instalacja, patrz rys. 1 na stronie 21 i dalsze.
Podłączenie, patrz rysunek 4 na stronie 22.
L
DA+
DA-
N
= brązowy
= niebieski
= zielony/żółty
= szary
= czarny

18
PL Ważne informacje. Proszę koniecznie przeczytać!
Obsługa
Lustro jest zintegrowane z systemem DALI i może być
uruchamiane za pomocą zewnętrznego przycisku A za
pomocą odpowiedniego kontrolera grupy lub przycisku
na lusterku B.
Funkcje przycisku
Przy-
cisk
Funkcja
Światło włącz/wyłącz
• Należy dotknąć przycisku, aby włączyć lustro we-
dług wybranych ustawień. Gaśnie biała dioda.
• Ponowne dotknięcie spowoduje wyłączenie lustra.
Świeci się biała dioda.
• Możliwe jest deaktywowanie białej diody.
– Należy włączyć lustro
– Przycisnąć przycisk i przytrzymać przez 10 sekund.
- Oświetlenie wyłącza się.
- Krótki impuls światła wskazuje na deaktywację
białej diody.
W celu ponownego włączenia białej diody należy
powtórzyć opisany szereg czynności.
Oświetlenie frontu
• Dotknięcie przycisku przy włączonym lustrze powoduje
włączenie oświetlenia frontowego i oświetlenia ściany.
• Ponowne dotknięcie spowoduje wyłączenie lustra.
Oświetlenie umywalki
• Dotknięcie przycisku przy włączonym lustrze powo-
duje włączenie oświetlenia umywalki.
• Ponowne dotknięcie spowoduje wyłączenie lustra.
Po wyłączeniu obu systemów oświetlenia lustro
wyłącza się.
Ściemnianie oświetlenia frontu i umywalki
• Należy przy włączonym lustrze wcisnąć przycisk i
przytrzymać do chwili osiągnięcia pożądanej jasno-
ści lub wartości końcowej.
Przy-
cisk
Funkcja
Paralelní tlumení předního a zadního osvětlení
• Przy włączonym lustrze i włączonym oświetleniu
przednim i umywalkowym naciśnij i przytrzymaj
przycisk, aż osiągnięta zostanie żądana wartość
jasności lub wartość końcowa.
• Po pierwsze, jasność jest regulowana, a następnie
zmieniana równomiernie.
Zmiana barwy światła na chłodniejszą
• Wcisnąć przycisk światła dziennego białego i przy-
trzymać, barwa światła wszystkich oświetleń połąc-
zonych przez system DALI oraz luster sterowanych
za pomocą systemu DALI zostanie zmieniona na
chłodną biel.
• Po osiągnięciu pożądanej barwy światła zwolnić
przycisk.
Ustawianie barwy światła dziennego białego
(zimna biel)
• Lekko dotknąć przycisk, temperatura barwowa
wszystkich oświetleń połączonych za pomocą
systemu DALI oraz luster sterowanych za pomocą
systemu DALI zostanie ustawiona na 6500 K.
Zmiana barwy światła na cieplejszą
• Wcisnąć przycisk światła ciepłego i przytrzymać,
barwa światła wszystkich oświetleń połączonych
przez system DALI oraz luster sterowanych za po-
mocą systemu DALI zostanie zmieniona na ciepłą
biel.
• Po osiągnięciu pożądanej barwy światła zwolnić
przycisk.
Zmiana barwy światła na ciepłą biel
• Lekko dotknąć przycisk, temperatura barwowa
wszystkich oświetleń połączonych za pomocą
systemu DALI oraz luster sterowanych za pomocą
systemu DALI zostanie ustawiona na 2700 K.
Ogrzewanie włącz/wyłącz
• Dotknąć przycisk, zaświeci się czerwona dioda.
• Ponowne dotknięcie wyłączy ogrzewanie, czerwona
dioda zgaśnie.
Ogrzewanie wyłączy się automatycznie po 20 minutach.
Części zamienne z numerami zamówienia, patrz stronie 23.
Do wymiany źródła światła uprawniony jest wyłącznie
producent, obsługa klienta lub osoba, wykazująca
równorzędne kwalifi kacje.
Informacje dotyczące gwarancji dostępne są w dołączo-
nej karcie pielęgnacyjno-gwarancyjnej.
Informacja o utylizacji! Urządzenia, oznaczone tym
znakiem nie powinny być usuwane wraz z odpadem
domowym, lecz należy je przekazać do punktu zbioru
odpadów, przewidzianego do takich celów!
A
B

19
Целевое назначение
Зеркало с регулируемой яркостью освещения и
нагрева, подключенное к системе системе DALI, для
спользования в ванных и туалетах.
Контроль зеркала выполняется системой
DALI; поэтому оно должно быть подключено
соответствующим образом. Дополнительную
информацию можно найти в системном руководстве,
поставляемом с источником питания DALI (номер
заказа: 16899 000004), или на сайте www.keuco.com.
Продукт подходит только для установки внутри
помещений!
Внимание! Установка продукта возможна только в
теплых помещениях.
Декларация соответствия Данный продукт отвечает
требованиям соответствующих директив ЕС.
Декларация соответствия для данного продукта может
быть получена по следующему адресу:
Компания KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Хемер
Технические характеристики
– Питание: 230 В переменного тока / 50 Гц
– DALI ток потребления: 2
– Макс. потребляемая мощность:
Продукт №: Ширина
Вес
Мощ-
ность
осве-
щения
Нагрев
33298 XX1500: 500 мм 9,5 кг 27 Вт 26 Вт
33298 XX2000: 650 мм 11,4 кг 30 Вт 41 Вт
33298 XX2500: 800 мм 13,3 кг 33 Вт 52 Вт
33298 XX3000: 1000 мм 15,9 кг 42 Вт 65 Вт
33298 XX3500: 1200 мм 18,4 кг 48 Вт 82 Вт
– Степень защиты: IP20
– Условия окружающей среды:
Температура 5° – 40° C
– Цветовая температура 2700 – 6500 Кельвин
– Предустановленная группа DALI: D (13)
Габариты установки, см. на стр. 2.
Установка, см. рисунок 1 на стр. 21.
Подключение, см. рис. 4 на стр. 22.
L
DA+
DA-
N
= коричневый
= синий
= зеленый / желтый
= серый
= черный
Данная инструкция сборки установки составлена для
пользователя для облегчения обслуживания и упроще-
ния эксплуатации. Пожалуйста, после установки сохра-
ните данную инструкцию.
Символы и их значение
Внимание! Опасность получения травм или
повреждений.
Внимание! Опасность поражения электрическим током.
Внимание! Опасность получения повреждений от воды.
Совет, подсказка или ссылка
Правильная сборка/функционирование
Неправильная сборка
Дополнительные комплектующие
Открыть / закрыть
Переднее освещение
Освещение для раковины
Дневное освещение (холодный белый)
Дневное освещение (теплый белый)
Нагрев
Информация по технике безопасности
– Монтаж электрооборудования должен
осуществляться квалифицированным электриком-
монтажником в соответствии с IEC 60364-7-701 / VDE
0100, часть 701. Во время установки должны быть
соблюдены все национальные и местные нормы и
правила.
– Ремонт неисправного устройства или кабеля питания
осуществляется специалистами сервисного центра
производителя или аналогичным квалифицированным
специалистом.
– Необходимо убедиться в том, что стена сможет
выдержать вес зеркала.
Во избежание получения травм или повреждений
установка продукта должна осуществляться двумя
специалистами.W
Пожалуйста, внимательно ознакомьтесь с данной инструкцией. RU

20
Принцип работы
Зеркало встроено в систему DALI и может
активироваться с помощью внешней кнопки A с
помощью соответствующего группового контроллера
или кнопки на зеркале B.
Основные функции
Кноп-
ка
Функция
Свет вкл./выкл.
• Нажатие кнопки включает зеркало с выбранными
параметрами. Выключение светодиодной лампочки
белого цвета.
• Повторное нажатие выключает зеркало. Включение
светодиодной лампочки белого цвета.
• Светодиодная лампочка белого цвета может быть
выключена.
– Включение зеркала
– Нажатие и удерживание кнопки в течение 10 секунд.
- Выключение освещения.
- Короткая вспышка света указывает на то, что вы-
ключена светодиодная лампочка белого цвета.
Для поддержания светодиодной лампочки белого
цвета во включенном состоянии повторите описанную
выше процедуру.
Переднее освещение
• Для включения переднего / настенного освещения
нажмите данную кнопку.
• Повторное нажатие кнопки выключит свет.
Освещение для раковины
• Для включения освещения для раковины нажмите
данную кнопку.
• Повторное нажатие кнопки выключит свет.
Зеркало выключится, когда будут активны оба
индикатора.
Приглушение переднего освещения и освещения
для раковины
• Для регулирования степени яркости освещения
нажмите данную кнопку.
Кноп-
ка
Функция
Затемнение передней и подсветки
умывальника параллельно
• При включенном зеркале и включенном
освещении спереди и умывальнике нажмите и
удерживайте кнопку, пока не будет достигнуто
желаемое значение яркости или окончательное
значение.
• Сначала яркость регулируется, а затем
изменяется равномерно.
Установка дневного освещения (холодного)
• Для включения холодного дневного освещения
нажмите данную кнопку.
• Отпустите кнопку, когда будет достигнута необходи-
мая степень яркости света.
Установка дневного освещения (холодного бело-
го)
• Нажмите кнопку; температура освещения
установлена на 6500 градусов по шкале
Кельвина для всех светильников и зеркал,
подключенных к системе DALI.
Увеличение теплоты дневного освещения
• Нажмите и удерживайте кнопку включения
теплого белого света – цвет освещения
переключится на теплый белый на всех
светильниках и зеркалах, подключенных к
системе DALI.
• Отпустите кнопку, когда будет достигнута
необходимая степень яркости света.
Установка дневного освещения (теплого белого)
• Нажмите кнопку; температура освещения
установлена на 2700 градусов по шкале
Кельвина для всех светильников и зеркал,
подключенных к системе DALI.
Нагрев вкл./выкл.
• Для включения светодиодной лампочки красного
цвета нажмите данную кнопку.
• Повторное нажатие кнопки выключает нагрев и
светодиодную лампочку красного цвета.
Нагрев автоматически выключится через 20 минут.
Запасные части с порядковыми номерами, см. стр. 23.
Замена лампочек осуществляется специалистами
сервисного центра производителя или аналогичным
квалифицированным специалистом.
Указания по гарантийному и техническому обслужива-
нию содержатся в талоне сервисного и гарантийного
обслуживания.
Информация об утилизации Устройства с данной
пометкой не следует утилизировать вместе с
бытовыми отходами. Такие устройства должны
утилизироваться с продуктами аналогичной категории.
Пожалуйста, внимательно ознакомьтесь с данной инструкцией. RU
A
B
