Kichler Lighting 39519 Instruction sheet

Français p. 9
Español p. 17
ITEM #1085676
MODEL #39519
OUTDOOR FLUSHMOUNT
CEILING FIXTURE
1
ATTACH YOUR RECEIPT HERE
Serial Number Purchase Date
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 1-800-554-6504, 8 a.m. - 4:30 p.m, EST, Monday - Friday.
Distributed by Kichler® LLC. All Rights Reserved.

Pan 1
Mounting Bracket 1
Shade 1
Thumbscrew 3
Socket 2
Hex Nut 3
Threaded Nipple 1

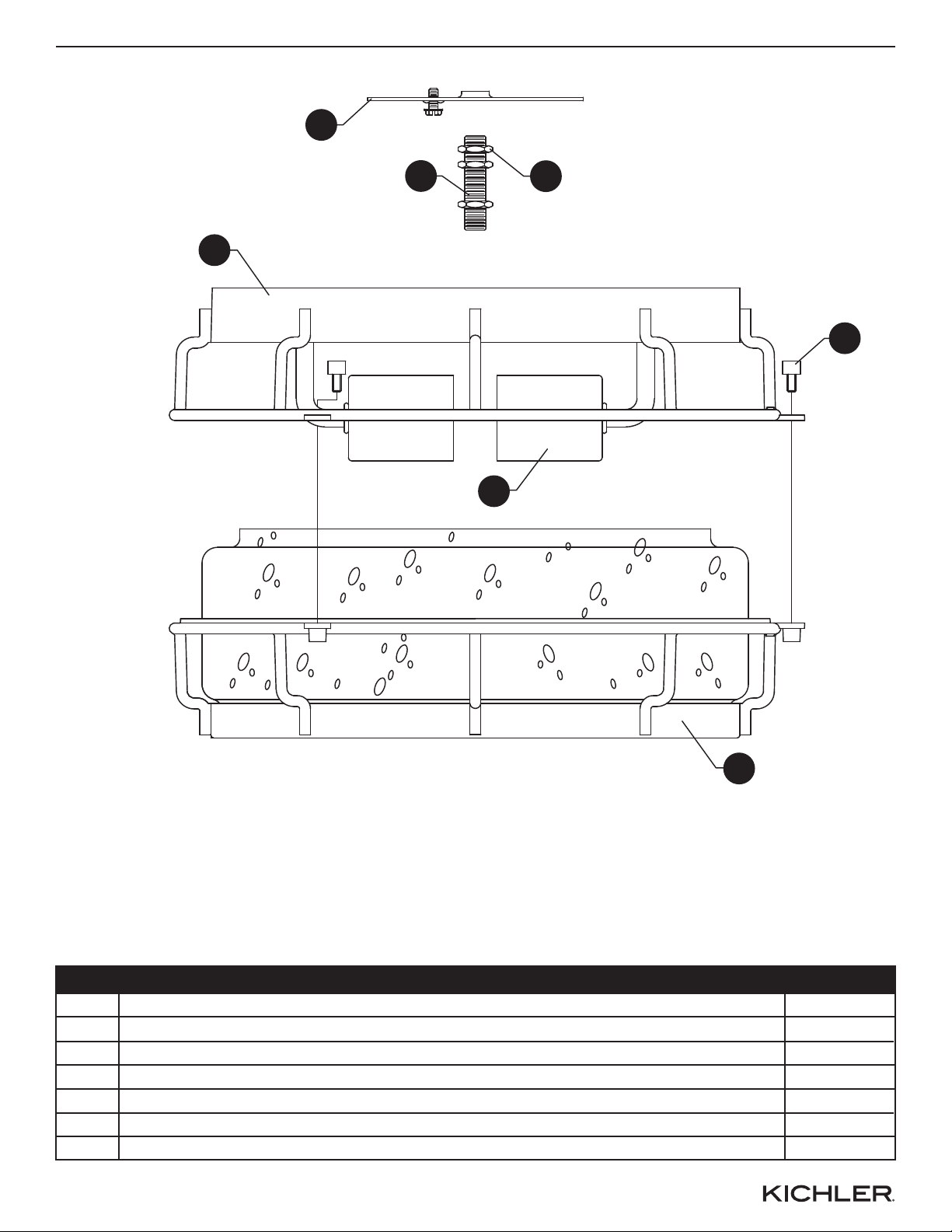

PACKAGE CONTENTS
2
A
B
C
D
E
F
G
PART DESCRIPTION QUANTITY
C
A
E
B
G
D
F

3

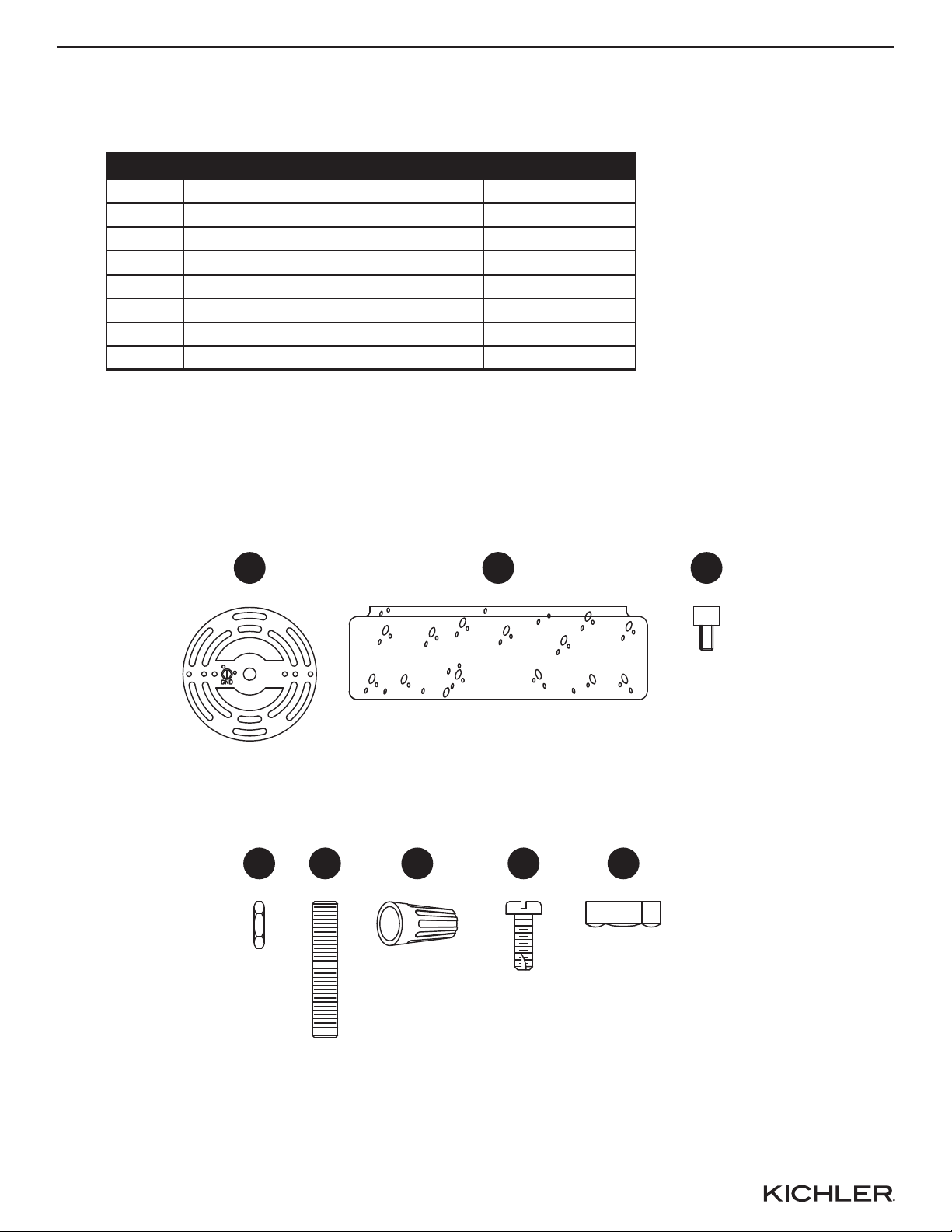

HARDWARE CONTENTS
Wire
Connector
AA BB CC
Qty: 3
Qty: 2
Short
Machine
Screw
Qty: 1
Threaded
Cap
SAFETY INFORMATION
Please read and understand this entire manual before attempting to assemble, operate or install the
product.
WARNING
• IMPORTANT: NEVER attempt any work without shutting off the electricity.
• Place the main power switch in the “OFF” position and unscrew the fuse(s), or switch “OFF” the
circuit breaker switch(es), that control the power to the fixture or room you are working in.
• Place the wall switch in the "OFF" position. If the fixture to be replaced has a switch or pull chain,
place it in the "OFF" position.
• Do not use bulbs with wattage greater than specified on this fixture.
• California Proposition 65
WARNING: This product can expose you to lead, which is known to the State of
California to cause cancer, birth defects or other reproductive harm. For more
information go to www.p65warnings.ca.gov
CAUTION
• If you have any doubts about how to install this lighting fixture, or if the fixture fails to operate
completely, please contact a licensed electrical contractor.
• All parts must be used as indicated in these instructions. Do not substitute any parts, leave parts
out, or use any parts that are worn out or broken. Failure to obey this instruction could invalidate
ETL listing and/or C.S.A. certification of this fixture.
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list and hardware contents list. If any part is missing or damaged, do not attempt to
assemble the product.
Estimated assembly time: 30 minutes to 1 hour
Tools Required for Assembly (not included): Phillips screwdriver, flathead screwdriver, wire strippers,
electrical tape, ladder, safety glasses.

4
ASSEMBLY INSTRUCTIONS
Hardware Used
x 3Wire Connector
AA
2. Wire connection guide:
Ground wire:
•For installation in the United States: Wrap
ground wire from outlet box around ground
screw on mounting bracket (B) no less than 2
in. from wire end. Tighten ground screw. If
fixture is supplied with a ground wire,
connect to outlet ground wire with a wire
connector (AA).
• For installation in Canada: If fixture is
supplied with ground wire, wrap ground wire
around ground screw on mounting bracket
(B). Tighten ground screw.
Supply wires:
• Connect the Neutral (White) supply wire from
the outlet box to the Neutral fixture wire
(White or Parallel Cord “D” shaped and
ribbed).
• Connect the Hot (Black) supply wire from the
outlet box to the Hot fixture wire (Black or
Parallel Cord round and smooth).
NOTE:
Fixture wires will either be:
• Black and White.
• Parallel Cord SPT-1 lamp wire with one
round smooth wire and one “D” shaped
ribbed wire.
2
BARE COPPER,
OR GREEN
GROUND
SUPPLY WIRE
BARE COPPER,
OR GREEN
GROUND
FIXTURE
WIRE
BLACK FIXTURE
WIRE
WHITE FIXTURE
WIRE
BLACK SUPPLY
WIRE
BLACK SUPPLY
WIRE
OR PARALLEL
FIXTURE CORD
(ROUND AND
SMOOTH)
PARALLEL FIXTURE
CORD (“D” SHAPED
AND RIDGED)
WHITE SUPPLY
WIRE
WHITE SUPPLY
WIRE
AA
Hardware Used
Short Machine
Screw x 2
BB

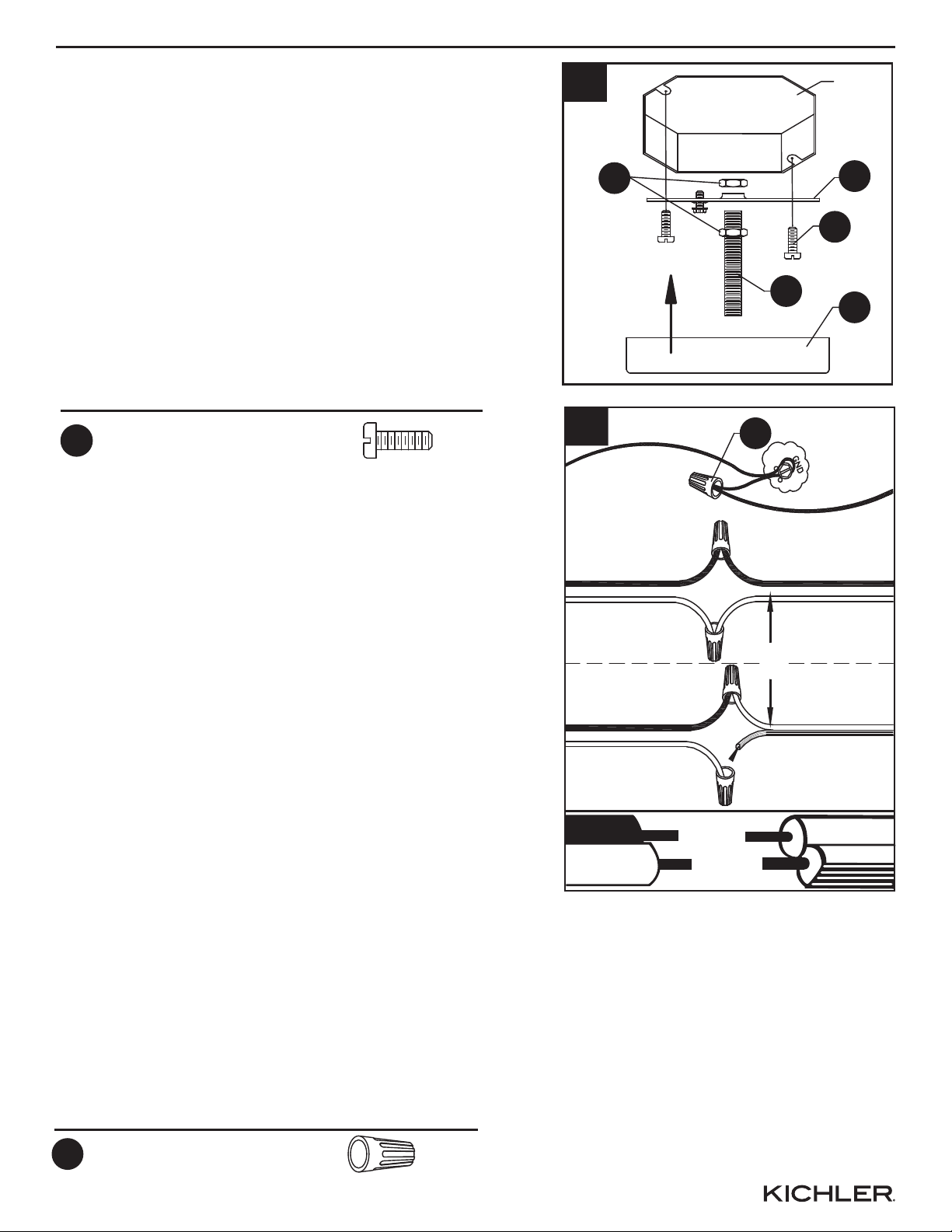

1. Orient mounting bracket (B) so the raised center
portion protrudes into the outlet box (not included).
Remove top hex nut (F) from threaded nipple (G)
and screw threaded nipple (G) into middle of
mounting bracket (B). Secure threaded nipple (G)
to mounting bracket (B) at the top with the removed
hex nut (F). Temporally pass canopy (A) over the
threaded nipple (G). Adjust threaded nipple (G)
until 1/4th of the threads are exposed past the
canopy (A). Remove the canopy (A) and screw
bottom hex nut (F) up the threaded nipple until it is
against the mounting bracket (B).
Finally, connect mounting bracket (B) to the outlet
box with short machine screws (BB).
1
Outlet
Box
B
BB
G
F
A

5

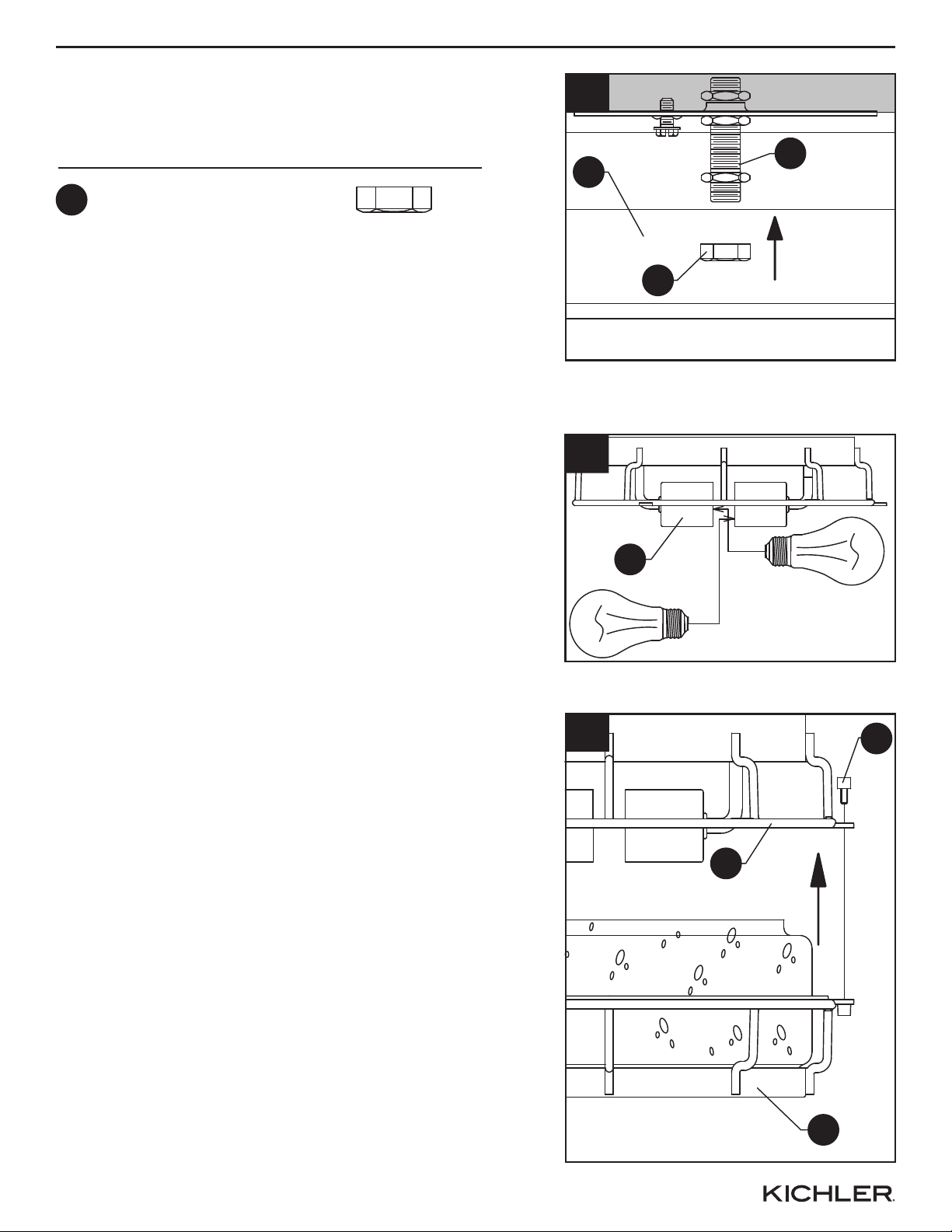

3. Raise pan (A) to the threaded nipple (G) and
secure with threaded cap (CC).
ASSEMBLY INSTRUCTIONS
Hardware Used
x 1
Threaded
Cap
CC
4.
Insert 40-watt max. medium-base bulb or
CFL/LED equivalent (not included) into
socket (E).
5. Raise shade (C) to pan (A) and secure with
thumbscrews (D).
Repeat for remaining thumbscrews.
A
3
CC
G
E
4
5
D
C
A

CARE AND MAINTENANCE
WARRANTY
6
TROUBLESHOOTING
Fixture does not light. 1. Fixture may be wired incorrectly.
1. Check wiring.
1. Check wiring.
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
• Always be certain that electric current is turned off before cleaning this item.
• Use a soft, moist cloth with mild non-abrasive soap to clean fixture. Never use glass cleaner on
fixture, as it will damage the metal finish.
• All glass shades may be washed in a towel-lined sink with warm water and mild soap. Do not
wash shades in an automatic dishwasher.
Kichler Lighting warrants that its products will be free from defects in material and workmanship for
one (1) year from the date of purchase by the Original Purchaser.
To replace a product that has a warranted defect, the Original Purchaser shall return any allegedly
defective parts or products to the authorized Kichler distributor that the product was purchased from
with PROOF OF PURCHASE, Original Purchaser’s name and return address and a description of the
claimed product defect.
If any of the warranted products are found by Kichler, in its sole discretion, to be defective, such
products will, at Kichler’s sole option and cost, be replaced, repaired or refunded less an amount
directly attributable to Original Purchaser’s prior use of the product. Kichler will return the repaired or
replaced product prepaid freight. This warranty does not cover labor or other costs or expenses to
remove or install any defective, repaired or replaced product.
The parties hereto expressly agree that Original Purchaser’s sole and exclusive remedy against
Kichler shall be for the repair, replacement or refund of defective products as provided herein. This
warranty extends only to product ownership by the Original Purchaser; is not transferable whether to
heirs, subsequent owners, or otherwise; and is void if the Original Purchaser ceases to own the
product.

WARRANTY (continued)
7
This warranty does not apply to any products that have been subjected to misuse, mishandling,
misapplication, connected to voltage at more than 5% above standard North American voltage,
unusual use (including but not limited to use in an environment where the annual average ambient
operating temperature is below 27 or above 95 degrees Fahrenheit), neglect (including but not limited
to improper maintenance), accident, acts of god such as high winds, improper installation or care,
failure to follow the Product’s written instructions for normal use and care, improper packaging of
products returned to Kichler, modification (including but not limited to use of unauthorized parts or
attachments), or adjustment or repair. Significant product exposure to chemicals, harsh cleaners, salt
water or salt air will void any and all warranties on exterior finishes. This warranty only applies when
all components, including transformers, have been provided by Kichler. Substituting another
manufacturer’s product and/or components will render the warranty completely void.
THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS. YOU MAY ALSO HAVE OTHER
RIGHTS, WHICH VARY FROM STATE TO STATE. SOME STATES DO NOT ALLOW LIMITATIONS
ON HOW LONG AN IMPLIED WARRANTY LASTS OR THE EXCLUSION OR LIMITATION OF
INCIDENTAL OR CONSEQUENTIAL DAMAGES SO THE ABOVE LIMITATIONS OR EXCLUSIONS
MAY NOT APPLY TO YOU.
THE FOREGOING WARRANTY IS IN LIEU OF ALL OTHER WARRANTIES, EXPRESS OR
IMPLIED, INCLUDING THOSE OF MERCHANTABILITY, FITNESS FOR ANY PARTICULAR
PURPOSE OR INFRINGEMENT. ORIGINAL PURCHASER SHALL IN NO EVENT BE ENTITLED
TO, AND KICHLER LIGHTING SHALL NOT BE LIABLE FOR, INDIRECT, SPECIAL, INCIDENTAL
OR CONSEQUENTIAL DAMAGES OF ANY NATURE, INCLUDING, BUT NOT LIMITED TO LOSS
OF PROFIT, PROMOTIONAL AND/OR MANUFACTURING EXPENSES, OVERHEAD, INJURY TO
REPUTATION AND/OR LOSS OF CUSTOMERS.

8
Rev. 08-15-18
REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 1-800-554-6504, 8 a.m. - 4:30 p.m.,
EST, Monday - Friday.
Mounting Bracket XBAR05
Shade G39519
Thumbscrew TS39519
Hex Nut NUT18
Threaded Nipple TN18200
Wire Connector WC001
Short Machine Screw SCR832X050
Threaded Cap TC39519
C
B
D
F
G
AA
BB
CC
PART DESCRIPTION PART #
GF
AA BB CC
Printed in China
Distributed by Kichler® LLC.
All Rights Reserved.
B C D

ARTICLE #1085676
MODÈLE #39519
PLAFONNIER AFFLEURANT
D’EXTÉRIEUR
9
Distribué par Kichler®LLC. Tous droits réservés.
JOIGNEZ VOTRE REÇU ICI
Numéro de série Date d’achat
Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article au
détaillant, appelez notre service à la clientèle au 1 800 554-6504, entre 8 h et 16 h 30 (HNE),
du lundi au vendredi.

Pavillon 1
Support de fixation 1
Abat-jour 1
Vis manuelle 3
Douille 2
Écrou hexagonal 3
Raccord fileté 1
10
A
B
C
D
E
F
G
C
A
E
B
G
D
F
CONTENU DE L’EMBALLAGE
PIÈCE DESCRIPTION QUANTITÉ

11
AA BB CC
Qté : 1
Capuchon
fileté
QUINCAILLERIE INCLUSE
CONSIGNES DE SÉCURITÉ
Assurez-vous de lire et de comprendre l’intégralité du présent manuel avant de tenter d’assembler,
d’installer ou d’utiliser l’article.
AVERTISSEMENT
• IMPORTANT : Coupez l’électricité avant TOUTE manipulation.
• Placez l’interrupteur principal en position d’arrêt (« OFF ») et dévissez les fusibles, ou placez en
position d’arrêt l’interrupteur des disjoncteurs qui alimentent le luminaire ou la pièce dans laquelle
vous travaillez.
• Placez l’interrupteur mural en position d’arrêt. Si le luminaire à remplacer est doté d’un
interrupteur à bouton ou à chaîne, placez-le en position d’arrêt.
• N’utilisez pas d’ampoules dont la puissance dépasse la puissance nominale indiquée sur le luminaire.
• Proposition 65 de la Californie
AVERTISSEMENT : Cet article peut vous exposer au plomb, un produit chimique reconnu par
l’État de la Californie comme étant la cause de cancers, d’anomalies congénitales et d’autres
problèmes liés aux fonctions reproductrices. Pour plus de renseignements, rendez-vous au
www.p65warnings.ca.gov
ATTENTION
• Si vous avez des doutes à propos de l’installation, ou si le luminaire ne fonctionne pas correctement,
veuillez communiquer avec un électricien qualifié.
• Toutes les pièces doivent être utilisées de la manière indiquée dans ces instructions. Ne remplacez
pas les pièces, n’en laissez pas de côté et ne les utilisez pas si elles sont usées ou brisées. Le
non-respect de ces instructions peut annuler l’homologation ETL ou CSA du luminaire.
PRÉPARATION
Avant de commencer l’assemblage de l’article, assurez-vous d’avoir toutes les pièces. Comparez le
contenu de l’emballage avec la liste des pièces et celle de la quincaillerie incluse. S’il y a des pièces
manquantes ou endommagées, ne tentez pas d’assembler l’article.
Temps d’assemblage approximatif : de 30 à 60 minutes.
Outils nécessaires pour l’assemblage (non inclus) : tournevis cruciforme, tournevis à tête plate,
pinces à dénuder, ruban isolant, escabeau et lunettes de sécurité.
Capuchon
de connexion Vis à
métaux
courte
Qté : 3
Qté : 2

12
INSTRUCTIONS POUR L’ASSEMBLAGE
Quincaillerie utilisée
Vis à métaux
courte x 2
BB
1. Orientez le support de fixation (B) de sorte que la partie
centrale surélevée fasse saillie dans la boîte de sortie
(non fournie). Retirez l'écrou hexagonal supérieur (F) du
raccord fileté (G) et vissez le raccord fileté (G) au milieu
du support de fixation (B). Fixez le raccord fileté (G) sur
le support de fixation (B) à l'aide de l'écrou hexagonal
retiré (F) que vous placerez à l'extrémité du raccord.
Insérez temporairement le pavillon (A) sur le raccord
fileté (G). Ajustez le raccord fileté (G) jusqu'à ce qu'un
quart du filetage dépasse du pavillon (A). Retirez le
pavillon (A) et vissez l'écrou hexagonal inférieur (F) le
long du raccord fileté jusqu'à ce qu'il repose contre le
support de fixation (B).
Enfin, fixez le support de fixation (B) à la boîte de sortie
à l'aide des vis à métaux courtes (BB).
1
Boîte de
sortie
B
BB
G
F
A
Quincaillerie utilisée
x 3Capuchon de connexionAA
2. Guide pour la connexion des fils
Fil de mise à la terre :
•Pour une installation aux États-Unis : Enroulez
le fil de mise à la terre de la boîte de sortie autour
de la vis de mise à la terre du support de fixation
(B), à au moins 5,08 cm de l’extrémité du fil. Serrez
la vis de mise à la terre. Si le luminaire est muni
d’un fil de mise à la terre, raccordez-le au fil de
mise à la terre de la boîte de sortie à l’aide d’un
capuchon de connexion (AA).
• Pour une installation au Canada : Si le luminaire
est muni d’un fil de mise à la terre, enroulez-le
autour de la vis de mise à la terre du support de
fixation (B). Serrez la vis de mise à la terre.
Fils d’alimentation :
• Raccordez le fil d’alimentation neutre (blanc) de la
boîte de sortie au fil neutre du luminaire (fil blanc ou
cordon parallèle nervuré en forme de « D »).
• Raccordez le fil d’alimentation chargé (noir)
de la boîte de sortie au fil chargé du luminaire
(fil noir ou cordon parallèle rond et lisse).
REMARQUE :
Les fils du luminaire peuvent être :
• Noirs et blancs.
• Cordon parallèle de type SPT-1 muni d’un fil rond
et lisse et d’un fil nervuré en forme de « D ».
2
FIL DE MISE À LA
TERRE VERT OU
EN CUIVRE DÉNUDÉ
FIL DE MISE À
LA TERRE DU
LUMINAIRE
VERT OU EN
CUIVRE
DÉNUDÉ
FIL NOIR DU
LUMINAIRE
FIL BLANC DU
LUMINAIRE
FIL D’ALIMENTATION
NOIR
FIL D’ALIMENTATION
NOIR
OU
CORDON PARALLÈLE
DU LUMINAIRE
(ROND ET LISSE)
CORDON PARALLÈLE DU
LUMINAIRE (NERVURÉ
ET EN FORME DE « D »)
FIL D’ALIMENTATION
BLANC
FIL D’ALIMENTATION
BLANC
AA

13
3. Placez le pavillon (A) sur le raccord fileté (G)
et fixez à l'aide du capuchon fileté (CC).
INSTRUCTIONS POUR L’ASSEMBLAGE
Quincaillerie utilisée
x 1
Capuchon
fileté
CC
4.
Insérez une ampoule à culot moyen de 40
watts max. ou un équivalent LFC/DEL
(aucune ampoule fournie) dans la douille (E).
5. Placez l’abat-jour (C) sur le pavillon (A) et
fixez à l'aide des vis manuelles (D).
Répétez l'opération pour les vis manuelles
restantes.
A
3
CC
G
E
4
5
D
C
A

14
ENTRETIEN
• Vérifiez toujours que le courant est coupé avant de nettoyer le luminaire.
• Utilisez un linge doux et humide ainsi qu’un savon non abrasif. N’utilisez jamais de nettoyant
pour vitres; vous risqueriez d’endommager le fini métallique du luminaire.
• Tous les abat-jour en verre peuvent être nettoyés dans un évier couvert de serviettes, à l’aide
d’eau tiède et de savon doux. Ne lavez pas les abat-jour dans un lave-vaisselle.
DÉPANNAGE
Le luminaire
ne s’allume pas. 1. Le luminaire est mal branché.
1. Check wiring.
1. Vérifiez si le luminaire
est bien branché.
PROBLÈME CAUSE POSSIBLE MESURE CORRECTIVE
Kichler Lighting garantit que ses produits seront libres de tout vice de fabrication ou défaut matériel
pendant un (1) an à compter de la date d'achat par l'acheteur initial.
Pour remplacer un produit porteur d'un défaut couvert par la garantie, l'acheteur initial doit retourner
tout produit ou pièce supposés défectueux au distributeur Kichler agréé où le produit a été acheté
avec une PREUVE D'ACHAT, le nom de l'acheteur initial, l'adresse de retour et une description du
défaut constaté sur le produit.
Si Kichler juge, à sa seule discrétion, qu'un des produits garantis est défectueux, ledit produit, au
seul choix de Kichler et à ses frais, sera remplacé, réparé ou remboursé moins une retenue
correspondant à l'utilisation antérieure du produit par l'acheteur original. Kichler retournera le produit
réparé ou remplacé en port prépayé. Cette garantie ne couvre pas la main d’œuvre ni les coûts et
dépenses associés au retrait ou à l'installation d’un produit défectueux, réparé ou remplacé.
Les parties aux présentes acceptent que le seul et unique recours de l'acheteur initial à l'encontre de
Kichler se limite à la réparation, au remplacement ou au remboursement des produits défectueux tel
qu'ici prévu. Cette garantie s'applique uniquement lorsque le produit est la propriété de l'acheteur
initial ; elle n'est pas transférable aux héritiers, aux propriétaires subséquents ou de toute autre
manière ; elle est nulle si l'acheteur original cesse d'être le propriétaire du produit.
GARANTIE

15
Cette garantie ne s'applique pas aux produits qui ont été soumis à un usage abusif, une manipulation
inadéquate, un usage impropre, qui ont été connectés à un voltage de plus de 5 % supérieur au
voltage nord américain, qui ont subi un usage inhabituel (y compris mais sans s'y limiter un usage
dans un environnement où la température ambiante moyenne annuelle est inférieure à 27 °F [-2,8
°C] ou supérieure à 95 °F [35 °C]), la négligence (y compris mais sans s'y limiter un mauvais
entretien), un accident, des catastrophes naturelles telles que des vents violents, une installation ou
un entretien inappropriés, le non suivi des instructions écrites d'utilisation normale et d'entretien du
produit, une modification (y compris mais sans s'y limiter l'utilisation de pièces ou d'accessoires non
autorisés), ou encore un réglage ou une réparation. L'exposition significative du produit à des
produits chimiques, des nettoyants agressifs, l'eau salée ou l'air salé annulera toutes garanties
portant sur les finis extérieurs. Cette garantie ne s'applique qu'aux composants, y compris les
transformateurs, qui ont été fournis par Kichler. La substitution par des produits ou composants
provenant d'un autre fabricant rendra la garantie complètement nulle.
CETTE GARANTIE VOUS PROCURE DES DROITS LÉGAUX SPÉCIFIQUES. VOUS POUVEZ
ÉGALEMENT DÉTENIR D'AUTRES DROITS QUI VARIENT SELON LES ÉTATS. CERTAINS ÉTATS
N'AUTORISENT AUCUNE LIMITATION DE DURÉE D'UNE GARANTIE IMPLICITE, NI
L'EXCLUSION OU LA LIMITATION DES DOMMAGES ACCESSOIRES OU CONSÉCUTIFS, IL EST
DONC POSSIBLE QUE LES LIMITATIONS ET EXCLUSIONS ÉNONCÉES CI-DESSUS NE
S'APPLIQUENT PAS À VOUS.
LA GARANTIE SUSMENTIONNÉE PRÉVAUT SUR TOUTE AUTRE GARANTIE, QU'ELLE SOIT
EXPRESSE OU IMPLICITE, Y COMPRIS TOUTE GARANTIE DE QUALITÉ MARCHANDE,
D'ADÉQUATION À UN USAGE PARTICULIER OU DE NON-CONTREFAÇON. L'ACHETEUR
INITIAL NE PEUT EN AUCUN CAS PRÉTENDRE À INDEMNISATION POUR, ET KICHLER
LIGHTING NE PEUT ÊTRE TENU RESPONSABLE DES DOMMAGES INDIRECTS,
PARTICULIERS, ACCESSOIRES OU CONSÉCUTIFS DE TOUTE NATURE, Y COMPRIS MAIS
SANS S'Y LIMITER LA PERTE DE PROFIT, LES DÉPENSES PROMOTIONNELLES ET/OU LES
CHARGES DE FABRICATION, LES FRAIS GÉNÉRAUX, L'ATTEINTE À LA RÉPUTATION ET/OU LA
PERTE DE CLIENTÈLE.
GARANTIE (suite)

16
Rev. 08-15-18
LISTE DES PIÈCES DE RECHANGE
Pour obtenir des pièces de rechange, veuillez communiquer avec notre service à la clientèle au
1 800 554-6504, entre 8 h et 16 h 30 (HNE), du lundi au vendredi.
Support de fixation XBAR05
Abat-jour G39519
Vis manuelle TS39519
Écrou hexagonal NUT18
Raccord fileté TN18200
Capuchon de connexion WC001
Vis à métaux courte SCR832X050
Capuchon fileté TC39519
C
B
D
F
G
AA
BB
CC
PIÈCE DESCRIPTION N° DE PIÈCE
Imprimé en Chine
Distribué par Kichler®LLC.
Tous droits réservés.
GF
AA BB CC
B C D

ARTÍCULO # 1085676
MODELO # 39519
LÁMPARA DE TECHO PARA
MONTAJE A RAS EN EXTERIORES
17
Distribuido por Kichler®LLC. Todos los derechos
reservados.
ADJUNTE SU RECIBO AQUÍ
Número de serie Fecha de compra
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a
nuestro departamento de servicio al cliente al 1-800-554-6504, de lunes a viernes,
de 8 a.m. a 4:30 p.m., hora estándar del Este.

Placa de montaje 1
Soporte de montaje 1
Pantalla 1
Tornillo de apriete manual 3
Portalámparas 2
Tuerca hexagonal 3
Manguito roscado 1
18
A
B
C
D
E
F
G
C
A
E
B
G
D
F
CONTENIDO DEL PAQUETE
PIEZA DESCRIPCIÓN CANTIDAD

19
CC
Cant.: 1
Tapa
roscada
ADITAMENTOS
INFORMACIÓN DE SEGURIDAD
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el
producto.
ADVERTENCIA
• IMPORTANTE: NUNCA intente hacer trabajos sin desconectar el suministro eléctrico.
• Coloque el interruptor de la alimentación principal en la posición “OFF” (APAGADO) y desatornille
el o los fusible(s) o coloque el(los) interruptor(es) de circuito que controla(n) la alimentación del
ensamble o habitación sobre la que trabaja en la posición “OFF”.
• Coloque el interruptor de pared en la posición “OFF”. Si la lámpara que va a reemplazar posee
un interruptor o cadena de tiro, colóquelo en la posición “OFF”.
• No utilice bombillas de un vataje mayor al especificado en esta lámpara.
• Propuesta 65 de California
ADVERTENCIA: este producto puede exponerlo al plomo, reconocido por el estado de
California como causante de cáncer, defectos congénitos u otros daños en el aparato
reproductivo.
Para obtener más información, visite www.p65warnings.ca.gov
PRECAUCIÓN
• Si tiene dudas sobre la instalación de esta lámpara, o si el funcionamiento de la misma falla por
completo, póngase en contacto con un electricista con licencia.
• Todas las piezas deben usarse como lo indican estas instrucciones. No reemplace las piezas,
no omita piezas durante la instalación ni utilice piezas gastadas o rotas. El incumplimiento de
esta indicación podría invalidar la homologación ETL o la certificación C.S.A. de esta lámpara.
PREPARACIÓN
Antes de comenzar el ensamblaje del producto, asegúrese de tener todas las piezas. Compare
las piezas con la lista del contenido del paquete y la lista de aditamentos. No intente ensamblar
el producto si falta alguna pieza o si estas están dañadas.
Tiempo estimado de ensamblaje: 30 minutos a 1 hora
Herramientas necesarias para el ensamblaje (no se incluyen): Destornillador Phillips, destornillador
de cabeza plana, pinzas pelacables, cinta aislante, escalera, gafas de seguridad.
AA BB
Conector
de cables Tornillo
para
metales
cortos
Cant.: 3
Cant.: 2

20
INSTRUCCIONES DE ENSAMBLAJE
1. Oriente el soporte de montaje (B) de modo que la parte
central elevada sobresalga en la caja eléctrica (no se
incluye). Retire la tuerca hexagonal superior (F) del
manguito roscado (G) y atornille el manguito roscado (G)
en el centro del soporte de montaje (B). Asegure el
manguito roscado (G) al soporte de montaje (B) en la parte
superior del manguito roscado (G) con la tuerca hexagonal
que se retiró (F). Pase temporalmente la cubierta (A) sobre
el manguito roscado (G). Ajuste el manguito roscado (G)
hasta que 1/4 de las vueltas de rosca estén expuestas
sobrepasando la cubierta (A). Retire la cubierta (A) y
atornille la tuerca hexagonal inferior (F) hacia arriba en el
manguito roscado hasta que esté contra el soporte de
montaje (B).
Finalmente, instale el soporte de montaje (B) en la caja
eléctrica con los tornillos cortos para metal (BB).
1
Caja de
salida
B
BB
G
F
A
Tornillos para
metales cortos x 2
BB
Aditamentos utilizados
Aditamentos utilizados
x 3Conector de cables
AA
2. Guía para la conexión de los conductores:
Cable de puesta a tierra:
• Para la instalación en los Estados Unidos:
coloque el conductor de puesta a tierra de la caja
de salida alrededor del tornillo de puesta a tierra
en la abrazadera de montaje (B), a no menos
de 5,08 cm del extremo del conductor. Apriete el
tornillo de puesta a tierra. Si la lámpara cuenta
con un conductor de puesta a tierra, conéctelo
al conductor de puesta a tierra de la caja de
salida con un conector de cables (AA).
• Para la instalación en Canadá: si la lámpara cuenta
con un conductor de puesta a tierra, enróllelo alrededor
del tornillo de puesta a tierra en la abrazadera de
montaje (B). Apriete el tornillo de puesta a tierra.
Conductores de suministro:
• Conecte el conductor neutro de suministro de la
caja de salida (blanco) al conductor neutro de la
lámpara (blanco o cable paralelo “D” y estriado).
• Conecte el conductor de suministro (negro) de
la caja de salida al conductor energizado de la
lámpara (negro o cordón en paralelo redondo y liso).
NOTA:
Los conductores de la lámpara serán:
• Blanco y negro.
• Conductor de cable de cordón en paralelo
SPT-1 de lámpara con un conductor liso
redondo y un conductor “D” estriado.
2
CONDUCTOR DE
PUESTA A TIERRA
DEL SUMINISTRO DE
COBRE DESNUDO
O VERDE
CONDUCTOR DE LA
LÁMPARA DE PUESTA
A TIERRA DE
COBRE
DESNUDO
O VERDE
CONDUCTOR NEGRO
DE LA LÁMPARA
CONDUCTOR BLANCO
DE LA LÁMPARA
CONDUCTOR DEL
SUMINISTRO NEGRO
CONDUCTOR DEL
SUMINISTRO NEGRO
OCORDÓN EN
PARALELO DE LA
LÁMPARA (REDONDO
Y LISO)
CORDÓN EN
PARALELO DE
LA LÁMPARA
(EN “D” Y RUGOSO)
CONDUCTOR DEL
SUMINISTRO BLANCO
CONDUCTOR DEL
SUMINISTRO BLANCO
AA
