Inhaltsverzeichnis
1. Einleitung.......................................................................... 3
2. Eignung............................................................................. 3
3. Allgemeine Sicherheitshinweise................................ 4
4. Sitzplatzauswahl und -einstellung............................ 6
5. Einstellungen................................................................... 7
5.1 öheneinstellung des Sitzkissens........................................ 7
5.2 Kopf- und Schulterstützeneinstellung................................... 8
5.3 Einstellung der Liegeposition (nur AG I, 9 - 18kg)............... 8
6. Einbau in das Fahrzeug für die Altersgruppe I
(9 - 18 kg).......................................................................... 9
7. Einbau in das Fahrzeug für die
Altersgruppen II & III (15 - 36 kg)............................... 11
7.1 Einstellung der Beinverlängerung (AG II-III, 15 - 36kg)....... 11
7.2 Einbau in das Fahrzeug für die
Altergruppen II & III (15 - 36 kg).......................................... 11
7.3 Öffnen der Diagonalgurtführung........................................... 12
8. Abziehen und Aufziehen des Bezuges..................... 12
8.1 Abziehen des Kopfstützen- / Rückenlehnenbezuges........... 12
8.2 Abziehen der Schulterstützenbezüge................................... 13
8.3 Abziehen des Sitzbezuges................................................... 13
8.4 Fangkörperbezug................................................................. 13
8.5 Aufziehen des Bezuges....................................................... 14
9. Pflegehinweise................................................................ 14
9.1 Reinigung des Bezuges........................................................ 14
9.2 Reinigung der Kunststoffteile................................................ 14
10. Verhalten nach einem Unfall....................................... 14
11. Garantie............................................................................. 15
2

DEU
3
Bedienungsanleitung kiddy guardian pro 2
1. Einleitung
Wir freuen uns, dass Sie sich bei der Wahl eines Kinderrückhaltesystems (A)
für den kiddy guardian pro 2 entschieden haben.
Der kiddy guardian pro 2 ist ein weiteres, innovatives Produkt innerhalb
unserer Pro-Linie. Durch besonders energieableitende Materialien bietet Ihr
kiddy die größtmögliche Sicherheit beim Seitenaufprall. Ihr Kindersitz ist
ebenfalls mit kiddy shock-absorbern (F), die für umfassenden Schutz beim
Frontalaufprall sorgen, ausgestattet.
Um den bestmöglichen Schutz Ihres Kindes zu gewährleisten, muss
der kiddy guardian pro 2 unbedingt so verwendet werden, wie es in
dieser Anleitung beschrieben ist.
Die Teile Ihres kiddy guardian pro 2 sind im Text dieser Bedienungsanleitung
mit Buchstaben versehen und werden vorn im gleichnamigen Punkt
erläutert.
2. Eignung
Der kiddy guardian pro 2 ist gemäß der aktuellen Version der
Zulassungsnorm ECE-R44/04 geprüft und zugelassen worden. Er erhielt die
Bauartgenehmi-gung für die Klasse „universal“. Das bedeutet, dass er in
allen Fahrzeugtypen auf jedem Platz mit 3-Punkt-Fahrzeuggurt gemäß
ECE 16 oder vergleichbaren Normen verwendet werden darf.
Das Kinderrückhaltesystem kiddy guardian pro 2 ist geeignet für die
Gewichtsklassen I bis III, das heißt für Kinder mit einem Körpergewicht von
9 kg – 36 kg (ca. 9 Monate bis ca. 12 Jahre) oder bis zu einer Körpergröße
von maximal 150 cm.
Altersgruppen (Gewichtsklassen): AG I: 9 kg – 18 kg
AG II: 15 kg – 25 kg
AG III: 22 kg – 36 kg

Für Kinder mit einem Körpergewicht von 9 kg – 18 kg (das entspricht etwa
einem Alter von ca. 9 Monaten bis ca. 4 Jahren) muss der dazugehörige
Fangkörper (M) verwendet werden. Achten Sie auch auf die richtige
Benutzung des Sitzkissens (K) (siehe Punkt 5.1).
Richten Sie sich bei der Verwendung im Fahrzeug zusätzlich nach den
Empfehlungen des Benutzerhandbuches Ihres Fahrzeuges oder
kontaktieren Sie Ihre Vertragswerkstatt.
3. Allgemeine Sicherheitshinweise
Lesen Sie die Gebrauchsanleitung vor dem ersten Einbau des
Kinderrückhaltesystems sorgfältig durch. Eine falsche Benutzung
kann für Ihr Kind lebensgefährlich sein.
Verletzungen, verursacht durch Gedankenlosigkeit, sind leicht zu
vermeiden.
Das Kinderrückhaltesystem muss für Kinder mit einem Gewicht von
9 kg - 18 kg stets mit dem dazugehörigen Fangkörper (M) sowie dem
Sitzkissen (K) benutzt werden.
Verwenden Sie das Kinderrückhaltesystem ausschließlich für die
Gewichtsklassen I - III von 9 kg bis max. 36 kg.
Überprüfen Sie vor jeder Fahrt, ob das Kinderrückhaltesystem (A)
optimal zur Körpergröße des Kindes eingestellt ist. Nehmen Sie
keine Einstellungen während der Fahrt vor.
Stellen Sie sicher, dass alle Teile stets ordnungsgemäß eingerastet
sind.
Sichern Sie das Kinderrückhaltesystem (A) immer durch das
fahrzeugeigene 3-Punkt-Gurtsystem.
DEU
4

DEU
5
Stellen Sie sicher, dass keine Teile des Kinderrückhaltesystems (A)
in Türen oder verstellbaren Sitzen eingeklemmt werden.
Achten Sie vor allem bei Vans und Caravans darauf, dass das
Kinderrückhaltesystem (A) im Falle einer Rettung durch Dritte
möglichst an einem leicht zugänglichen Platz eingebaut ist.
Der Gurt darf niemals locker anliegen. Bei einem Unfall sind die
Belastungen um ein Vielfaches höher als bei einem straffen Gurt.
Achten Sie auf die korrekte Lage des Fahrzeuggurtschlosses.
Lassen Sie Ihr Kind nie unbeaufsichtigt im Kinderrückhaltesystem
(A).
Legen Sie keine schweren Gegenstände auf die utablage, sie
könnten bei einem Unfall zu gefährlichen Geschossen werden.
Wenn Sie das Kinderrückhaltesystem (A) ohne Kind im Auto
mitführen, sichern Sie es stets in der vorgeschriebenen Weise mit
dem 3-Punkt-Gurt des Fahrzeuges.
Es ist unzulässig, an Kinderrückhaltesystemen (A) irgendwelche
Änderungen vorzunehmen. Die Schutzwirkung kann dadurch
aufgehoben bzw. eingeschränkt werden. Bei auftretenden
Schwierigkeiten wenden Sie sich bitte an Ihren Fachhändler oder
direkt an den ersteller.
Schützen Sie das Kinderrückhaltesystem (A) vor direkter
Sonneneinstrahlung, es könnte sich unangenehm aufheizen.
Das Kinderrückhaltesystem (A) darf nur auf Plätzen mit 3-Punkt-Gurt
gemäß ECE 16 oder vergleichbaren Normen verwendet werden.
Stellen Sie sicher, dass das Kinderrückhaltesystem (A) gemäß dieser
Anleitung im Fahrzeug eingebaut wurde.

DEU
6
Gönnen Sie Ihrem Kind bei längeren Fahrten Pausen und achten Sie
darauf, dass Ihr Kind nicht zur Fahrbahn hin unbeaufsichtigt aus dem
Fahrzeug steigt. Benutzen Sie immer, falls vorhanden, die
Kindersicherung in den PKW-Türen.
Verwenden Sie das Kinderrückhaltesystem (A) nicht weiter, wenn
Teile nach einem Unfall (Unfallgeschwindigkeit größer als 10 km/h)
oder durch andere Einwirkungen beschädigt wurden oder sich gelöst
haben (siehe Punkt 10).
Es darf nur der vom ersteller vorgeschriebene Gurtpfad benutzt
werden.
4. Sitzplatzauswahl und -einstellung
Bitte informieren Sie sich grundsätzlich über die Verwendung von
Kinderrückhaltesystemen (A) im Betriebshandbuch Ihres Fahrzeuges.
Das Kinderrückhaltesystem (A) kiddy guardian pro 2 kann in Fahrzeugen auf
jedem Platz eingebaut werden, der über ein 3-Punkt-Gurtsystem verfügt
(Abb. 1).
Der kiddy guardian pro 2 kann ebenfalls auf rückwärts gerichteten
Autositzen, die mit einem 3-Punkt-Gurtsystem ausgerüstet sind, benutzt
werden (Abb. 1).
Wenn der Fahrzeughersteller Kinderrückhaltesysteme auf dem
Beifahrersitz erlaubt, sollte dieser in die hinterste Stellung gebracht werden.
Falls der Einbau durch eine Kopfstütze behindert wird, muss diese in der
obersten Stellung verwendet oder abgenommen werden (Abb. 2).
Durch die bewegliche Rückenlehne (C) des kiddy guardian pro 2 ist
gewährleistet, dass diese an der Autositzrückenlehne anliegt. Positionieren
Sie verstellbare Rückenlehnen des Fahrzeugsitzes entsprechend.
*

DEU
5. Einstellungen
5.1 Höheneinstellung des Sitzkissens

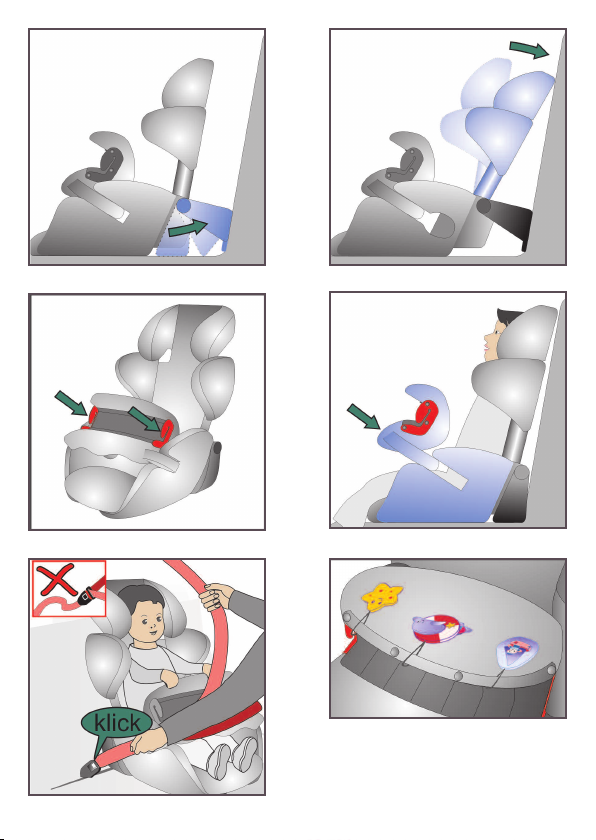

Der kiddy guardian pro 2 muss für Kinder von 9 kg bis 18 kg mit dem
Fangkörper (M) und dem korrekt eingestellten Sitzkissen (K)
verwendet werden (Abb. 3).
Der kiddy guardian pro 2 verfügt über ein Sitzkissen (K), welches die
Größen-anpassung zwischen dem ca. 9 Monate alten Kind und dem ca.
Vierjährigen (9 kg - 18 kg) durch eine Sitzhöhenveränderung gewährleistet.
Das Sitzkissen (K) lässt sich zweistufig an die Größe Ihres Kindes anpassen
und bietet für kleine Kinder einen erheblich verbesserten Sitzkomfort.
Gehen Sie beim Einstellen des Sitzkissens folgendermaßen vor:
Stufe A: 9 – 13 kg (ca. 9 - 18 Monate); Sitzkissen zusammengeklappt
(Abb. 4+5)
Stufe B: 13 – 18 kg (ca. 18 Monate - 4 ahre); Sitzkissen auseinanderge-
klappt (Abb. 6+7)
Das Sitzkissen (K) sollte stets befestigt werden, führen Sie hierzu die
Laschen unter den Armlehnen (D) des Sitzes hindurch und schließen Sie die
Druckknöpfe außen am Sitzbezug (Abb. 8).
Um die richtige Sitzpositionseinstellung durch das Sitzkissen (K) zu
erreichen, müssen Sie stets auch die verstellbare Kopfstütze (G)
richtig positionieren. Benutzen Sie das Sitzkissen (K) nur in
Kombination mit dem Fangkörper.
7

DEU
5.2 Kopf- und Schulterstützeneinstellung
Der kiddy guardian pro 2 bietet durch sein neuartiges Verstellsystem die
optimale Anpassung an die Größe Ihres Kindes, hierbei werden die
Kopfstütze (G) und die Schulterstützen ( ) in einem Zug verstellt.
Die richtige Kopfstützeneinstellung ist erreicht, wenn die Schläfe des Kindes
im Bereich der engsten Stelle der Kopfstütze (G) liegt (Abb. 10).
Zum Einstellen der Kopf- (G) und Schulterstützen ( ) betätigen Sie den
öhenverstellgriff (Q) an der Rückseite der Kopfstütze (G), indem Sie ihn
leicht nach außen ziehen und die Kopfstütze (G) danach nach oben oder
unten verschieben, je nach gewünschter öhe (Abb. 11).
Vergewissern Sie sich über das korrekte Verrasten durch leichten Druck auf
die Kopfstütze (G) nach unten.
5.3 Einstellung der Liegeposition (nur AG I, 9-18kg)
Der kiddy guardian pro 2 ist mit einer Liegestellung ausgestattet, die vor
allem bei längeren Fahrten ein bequemes und sicheres Sitzen gewährleistet.
Die Liegestellung darf nur für Kinder der Altersgruppe I (9 kg -18 kg)
in Verbindung mit dem Fangkörper benutzt werden.
Um die Liegeposition einzustellen, öffnen Sie gegebenenfalls zuerst das
fahrzeugeigene Gurtsystem.
Ziehen Sie den kiddy guardian pro 2 soweit nach vorne, dass der Liegebügel
(E), der sich an der Rückseite des Sitzes befindet, nach hinten aufgeklappt
werden kann (Abb. 12).
Schieben Sie Ihren kiddy danach gegen die Rückenlehne des
Fahrzeugsitzes.
8

DEU
9
Der Liegebügel (E) muss im aufgeklappten Zustand flach an der
Rückenlehne des Fahrzeugsitzes anliegen.
Er verhindert das Verrutschen des Sitzes nach hinten (Abb. 13).
Die Rückenlehne (C) des kiddy guardian pro 2 schwenkt automatisch in die
Liegestellung. Die Liegestellung ist dann erreicht, wenn die Kopfstütze (G)
des Kindersitzes an der Fahrzeugsitzlehne anliegt (Abb. 13).
Stellen Sie die Liegeposition nie während der Fahrt ein. Stoppen Sie
hierzu Ihr Fahrzeug. Öffnen Sie den Fahrzeuggurt, verändern Sie die
Position des Liegebügels (E) und der Rückenlehne (C) und sichern
Sie danach Ihr Kind (das Kinderrückhaltesystem) mit dem
Fahrzeuggurt neu.
Zur Sicherung des Kindes in der Liegestellung gehen Sie bitte wie in Punkt
6 beschrieben vor.
6. Einbau in das Fahrzeug für die Altersgruppe I (9 - 18 kg)
Positionieren Sie ihren kiddy wie in Punkt 4 beschrieben auf dem
Fahrzeugsitz.
Vergewissern Sie sich, ob Ihr Kindersitz und das Sitzkissen entsprechend
der Körpergröße bzw. des Körpergewichts Ihres Kindes eingestellt ist
(Punkt 5).
Der kiddy guardian pro 2 wird mit dem 3-Punkt-Fahrzeuggurt an den
Fangkörpergurtführungen (N) gesichert (Abb. 14).
Ihr kiddy guardian pro 2 darf für die Altersgruppe I ausschließlich mit
dem dazugehörigen Fangkörper (M) und dem Sitzkissen (K) benutzt
werden.

10
Setzen Sie Ihr Kind in den Sitz, achten Sie darauf, dass das Gesäß des
Kindes an der Rückenlehne (C) anliegt.
Schieben Sie den Fangkörper (N) in die Führungsschlitze am Sitzteil
(Abb. 15).
Schieben Sie den Fangkörper soweit, dass er am Bauch des Kindes anliegt.
Ziehen Sie danach den 3-Punkt-Sicherheitsgurt des Fahrzeuges soweit
heraus, dass er um Ihren kiddy herumführt und direkt in das fahrzeugeigene
Gurtschloss eingerastet werden kann (Abb. 16).
Achten Sie hierbei darauf, dass die Gurtzunge mit einem deutlichen “Klicken”
einrastet.
Falls Ihr Original kiddy Fangkörper (M) über Spielfiguren verfügt, sollten
diese zum einfacheren Angurten über den Fangkörper gelegt werden
(Abb. 17).
Fädeln Sie danach den Beckengurt in die roten Fangkörpergurtführungen
(N) ein.
Straffen Sie anschließend den Beckengurt (Abb. 18). ierbei muss der
Fangkörper am Bauch Ihres Kindes anliegen.
Fädeln Sie danach den Schultergurt in die Fangkörpergurtführungen (N) ein
(Abb. 19).
Achten Sie darauf, dass die Gurte flach und nicht verdreht übereinander
liegen.
Straffen Sie den Schultergurt (Abb. 19).
Überzeugen Sie sich vor der Fahrt, dass Becken- und Schultergurt korrekt
am Fangkörper (M) anliegen, straff sitzen und nicht verdreht sind. Die Gurte
müssen flach über dem Gurtführungsbereich des Fangkörpers liegen
(Abb.19+20). Überprüfen Sie den Gurtverlauf regelmäßig.
DEU

7. Einbau in das Fahrzeug für die Altersgruppen II & III (15-36kg)
Die Verwendung ohne Fangkörper (M) ist erst für Kinder mit einem
Körpergewicht von mindestens 15 kg (bzw. ca. 4 Jahren) zulässig.
Wir empfehlen jedoch den Fangkörper (M) zu benutzen bis Ihr Kind
18 kg wiegt.
Entfernen Sie für die Verwendung ohne Fangkörper (M) immer das
Sitzkissen (K).
7.1 Einstellung der Beinverlängerung (AG II-III, 15-36kg)
Durch die Einstellung der Beinverlängerung (L) kann für Ihr Kind ein
wesentlich besserer Sitzkomfort erreicht werden. Die Beinverlängerung (L)
kann in 4 Positionen eingestellt werden.
Ziehen oder schieben Sie die Beinverlängerung (L) in die gewünschte
Position (Abb. 21).
7.2 Einbau in das Fahrzeug (AG II-III, 15-36kg)
Positionieren Sie ihren kiddy wie in Punkt 4 beschrieben auf dem
Fahrzeugsitz.
Platzieren Sie Ihr Kind und vergewissern Sie sich, ob Ihr kiddy entsprechend
der Körpergröße Ihres Kindes eingestellt ist (Punkt 5).
Um Ihr Kind mit dem fahrzeugeigenen 3-Punkt-Gurt zu sichern, gehen Sie
folgender Maßen vor:
Ziehen Sie den Fahrzeuggurt heraus und legen Sie den Beckengurt unter
beide Armlehnen (D) des Sitzes.
Nun verschließen Sie das Gurtschloss. Prüfen Sie, ob das Gurtschloss
ordnungsgemäß verrastet ist (Abb. 22).
Straffen Sie den Beckengurt und legen Sie den Diagonalgurt auf der
Gurtschlossseite unter die Armlehne (D) (Abb. 23).
DEU
11

Nehmen Sie den Diagonalgurt und führen Sie ihn zwischen der roten
Diagonalgurtführung (B) und der Kopfstütze (G) ein (Abb. 24; Ziff. 1). Ziehen
Sie den Gurt nun in Richtung des alses Ihres Kindes nach innen (Abb. 24;
Ziff. 2).
Bitte beachten Sie, dass die dem Gurtschloss gegenüberliegende
Diagonalgurtführung (B) benutzt wird (Abb. 26).
Achten Sie darauf, dass der Gurt in der Diagonalgurtführung (B) liegt und
nicht vorn am aken eingeklemmt wird (Abb. 25).
Achten Sie darauf, dass die Gurte nicht verdreht sind und eng am Körper
Ihres Kindes entlang laufen. Achten Sie ebenfalls auf die korrekte Lage des
Gurtschlosses.
Straffen Sie nun das Gurtsystem (Abb. 26).
Überprüfen Sie den Gurtverlauf bei längeren Fahrten regelmäßig.
7.3 Öffnen der Diagonalgurtführung
Um die Digonalgurtführung (B) zu öffnen, drücken Sie sie nach unten
(Abb. 27; Ziff. 1) und nehmen Sie anschließend den Gurt zur Seite hin
heraus.
8. Abziehen und Aufziehen des Bezuges
Verwenden Sie Ihren kiddy niemals ohne den Originalbezug. Der
Bezug ist Teil des Sicherheitskonzeptes.
8.1 Abziehen des Kopfstützen- / Rückenlehnenbezuges
Der Kopfstützen- und der Rückenlehnenbezug sind als ein Teil
ausgearbeitet.
DEU
12

Schieben Sie die verstellbare Kopfstütze (G) in die oberste Stellung.
Lösen Sie nun den Bezug um den öhenverstellgriff (Q) auf der Rückseite
der Kopfstütze (G) und unter den beiden Diagonalgurtführungen (B). Ziehen
Sie den Bezug von vorn nach hinten von der Kopfstütze (G) ab.
8.2 Abziehen der Schulterstützenbezüge
Schieben Sie die verstellbare Kopfstütze (G) in die unterste Stellung. Öffnen
Sie die Verschlüsse an den interseiten der Schulterstützen. Nun können
die Bezüge von unten nach oben von den Schulterstützen ( ) abgezogen
werden.
8.3 Abziehen des Sitzbezuges
Der Bezug der Beinverlängerung (L) ist mit einem Gummiband befestigt. Sie
können den Bezug nach oben hin vorsichtig abziehen.
Öffnen Sie anschließend die Druckknöpfe bzw. Klettverschlüsse unter der
Beinverlängerung (L) und unten am Sitz (I).
Entfernen Sie das alteband von der Rückenlehne (C) und ziehen Sie den
Bezug nach oben hin ab.
8.4 Fangkörperbezug
Der Fangkörperbezug darf nicht abgezogen oder gewaschen werden.
Wenden Sie sich bei Beschädigungen des Fangkörpers oder an dessen
Bezug an den zuständigen Fachhändler oder direkt an den ersteller.
DEU
13
