KIDDY Cruiserfix 3 User manual

Car Seat
INSTRUCTION MANUAL
DE / EN / NL / FR / IT / ES / PT Booklet 1

A
BG
H
I
K
R
M
O
N
C
O
D
E
F
P
L
E

3 cm
1
3
5
2
4
6

1
2x
7
9
11
8
10
2x
1
2
12 13

2x
1
2
16
18
1514
17
19

1
2
20 21

3
DE
Inhaltsverzeichnis
1 Einleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
2 Eignung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
3 Allgemeine Sicherheitshinweise . . . . . . . . . . . . . . . . . . . 5
4 Einstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
4.1 Kopf- und Schulterstützeneinstellung . . . . . . . . . . . . . . . . . . 7
4.2 Einstellung der Beinverlängerung . . . . . . . . . . . . . . . . . . . . . 7
5 Sitzplatzauswahl und -einstellung . . . . . . . . . . . . . . . . . . 8
5.1 Einstellung des Fahrzeugsitzes. . . . . . . . . . . . . . . . . . . . . . . 8
5.2 Sitzplatz für den universalen Einbau . . . . . . . . . . . . . . . . . . . 8
5.3 Sitzplatz für semi-universalen Einbau. . . . . . . . . . . . . . . . . . . 8
6 Semi-universaler Einbau ins Fahrzeug mit k-x+. . . . . . . . 9
7 Sichern des Kindes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
8 Öffnen der Diagonalgurtführung. . . . . . . . . . . . . . . . . . . 11
9 Ausbau des k-x+nach semi-universaler Benutzung . . . . . 11
10 Abziehen und Aufziehen des Bezuges . . . . . . . . . . . . . . . 12
10.1 Abziehen des Rückenlehnenbezuges . . . . . . . . . . . . . . . . . . 12
10.2 Abziehen des Sitzbezuges . . . . . . . . . . . . . . . . . . . . . . . . . 13
10.3 Abziehen des Bezuges der Beinverlängerung. . . . . . . . . . . . . . 13
10.4 Aufziehen des Bezuges . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
11 Pflegehinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
11.1 Reinigung des Bezuges . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
11.2 Reinigung der Kunststoffteile . . . . . . . . . . . . . . . . . . . . . . . 14
12 Verhalten nach einem Unfall . . . . . . . . . . . . . . . . . . . . . . 14
13 Garantie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

4
DE
1 Einleitung
Wir freuen uns, dass Sie sich bei der Wahl eines Kinderrückhaltesystems (A) für
den KIDDY Cruiserfix 3 entschieden haben.
Der Cruiserfix 3 ist ein weiteres, innovatives KIDDY Produkt. Durch besonders
energieableitende Materialien bietet Ihr KIDDY die größtmögliche Sicherheit
beim Seitenaufprall. Ihr Kindersitz ist ebenfalls mit KIDDY Shock-Absorbern (F) und
dem k-fix+Befestigungssystem für umfassenden Schutz beim Frontalaufprall, aus-
gestattet.
Um den bestmöglichen Schutz Ihres Kindes zu gewährleisten, muss der
Cruiserx 3 unbedingt so verwendet werden, wie es in dieser Anleitung
beschrieben ist.
Die Teile Ihres Cruiserfix 3 sind im Text dieser Bedienungsanleitung mit
Buchstaben versehen und werden vorn im gleichnamigen Punkt erläutert.
2 Eignung
Der Cruiserfix 3 ist gemäß der aktuellen Version der Zulassungsnorm ECE-R44/04
geprüft und zugelassen worden. Er erhielt die Bauartgenehmigung für die Klassen
„universal“ und„semi-universal”.
„universal”: bedeutet, dass er in allen Fahrzeugtypen auf jedem Platz
mit 3-Punkt-Fahrzeuggurt gemäß ECE 16 oder vergleich-
baren Normen verwendet werden darf.
„semi-universal”: bedeutet, dass das Kinderrückhaltesystem zusätzlich an
den ISOFIX-Befestigungspunkten des Fahrzeuges gesichert
werden kann.
Ist dies der Fall, darf das Kinderrückhaltesystem nur in
Fahrzeugen eingebaut werden, die in der mitgelieferten
Bedienungsanleitung KIDDY Cruiserx 3

5
DE
Typenliste aufgeführt sind. Die Typenliste wird ständig
aktualisiert. Die aktuellste Version finden Sie unter
http://www.kiddy.de/vehicletypelist
Das Kinderrückhaltesystem Cruiserfix 3 ist geeignet für die Gewichtsklassen
II bis III, das heißt für Kinder mit einem Körpergewicht von 15–36 kg (ca. 3 bis ca.
12 Jahre) oder bis zu einer Körpergröße von maximal 150 cm.
Richten Sie sich bei der Verwendung im Fahrzeug zusätzlich
nach den Empfehlungen des Benutzerhandbuches Ihres Fahr-
zeuges oder kontaktieren Sie Ihre Vertragswerkstatt.
3 Allgemeine Sicherheitshinweise
Lesen Sie die Gebrauchsanleitung vor dem ersten Einbau des
Kinderrückhaltesystems sorgfältig durch. Eine falsche Benutzung
kann für Ihr Kind lebensgefährlich sein.
Verletzungen, verursacht durch Gedankenlosigkeit, sind leicht zu
vermeiden.
Verwenden Sie das Kinderrückhaltesystem (A) ausschließlich
für die Gewichtsklassen II–III von 15 kg bis max. 36 kg.
Überprüfen Sie vor jeder Fahrt, ob das Kinderrückhaltesystem (A)
optimal zur Körpergröße des Kindes eingestellt ist. Nehmen
Sie keine Einstellungen während der Fahrt vor.
Stellen Sie sicher, dass alle Teile stets ordnungsgemäß einge-
rastet sind.
Stellen Sie sicher, dass keine Teile des Kinderrückhaltesystems (A)
in Türen oder verstellbaren Sitzen eingeklemmt werden.
!
!
!
!
!

6
DE
Achten Sie vor allem bei Vans und Caravans darauf, dass das
Kinderrückhaltesystem (A) im Falle einer Rettung durch Dritte
möglichst an einem leicht zugänglichen Platz eingebaut ist.
Der Gurt darf niemals locker anliegen. Bei einem Unfall sind die
Belastungen um einVielfaches höher als bei einem straen Gurt.
Achten Sie auf die korrekte Lage des Fahrzeuggurtschlosses.
Lassen Sie Ihr Kind nie unbeaufsichtigt im Kinderrückhalte-
system (A).
Legen Sie keine schweren Gegenstände auf die Hutablage, sie
könnten bei einem Unfall zu gefährlichen Geschossen werden.
Wenn Sie das Kinderrückhaltesystem (A) ohne Kind im Auto
mitführen, sichern Sie es stets in der vorgeschriebenen Weise
mit dem 3-Punkt-Gurt des Fahrzeuges (Punkt 7) oder mit den
k-x+Konnektoren (E) an den ISOFIX-Verankerungspunkten
des Fahrzeugs (Punkt 6).
Schützen Sie das Kinderrückhaltesystem (A) vor direkter Son-
neneinstrahlung, es könnte sich unangenehm aufheizen.
Es ist unzulässig, an Kinderrückhaltesystemen (A) irgend-
welche Änderungen vorzunehmen. Die Schutzwirkung kann
dadurch aufgehoben bzw. eingeschränkt werden. Bei auf-
tretenden Schwierigkeiten wenden Sie sich bitte an Ihren
Fachhändler oder direkt an den Hersteller.
Das Kinderrückhaltesystem (A) darf nur auf Plätzen mit
3-Punkt-Gurt gemäß ECE 16 oder vergleichbaren Normen
verwendet werden.
Stellen Sie sicher, dass das Kinderrückhaltesystem (A) gemäß
dieser Anleitung im Fahrzeug eingebaut wurde.
!
!
!
!
!
!
!
!
!

7
DE
Gönnen Sie Ihrem Kind bei längeren Fahrten Pausen und
achten Sie darauf, dass Ihr Kind nicht zur Fahrbahn hin
unbeaufsichtigt aus dem Fahrzeug steigt. Benutzen Sie immer,
falls vorhanden, die Kindersicherung in den PKW-Türen.
Verwenden Sie das Kinderrückhaltesystem (A) nicht weiter,
wenn Teile nach einem Unfall (Unfallgeschwindigkeit größer
als 10 km/h) oder durch andere Einwirkungen beschädigt wurden
oder sich gelöst haben.
Es darf nur der vom Hersteller vorgeschriebene Gurtpfad
benutzt werden.
4 Einstellungen
4.1 Kopf- und Schulterstützeneinstellung
Die richtige Kopfstützeneinstellung ist erreicht, wenn die Schläfe des Kindes im
Bereich der engsten Stelle der Kopfstütze (G) liegt (Abb. 1 + 2).
Zum Einstellen der Kopf- (G) und Schulterstützen (H) betätigen Sie den
Höhenverstellgriff (M) an der Rückseite der Kopfstütze (G), indem Sie ihn leicht
nach außen ziehen und die Kopfstütze (G) danach nach oben oder unten
verschieben, je nach gewünschter Höhe (Abb. 3).
Vergewissern Sie sich über das korrekte Verrasten durch leichten Druck auf die
Kopfstütze (G) nach unten.
4.2 Einstellung der Beinverlängerung
Durch die Einstellung der Beinverlängerung (K) kann für Ihr Kind ein wesentlich
besserer Sitzkomfort erreicht werden.
Greifen Sie zum Verstellen der Beinverlängerung (K) in die Griffmulde unter der
Beinverlängerung (K) und ziehen oder schieben Sie die Beinverlängerung in die
gewünschte Position (Abb. 4).
!
!
!

8
DE
5 Sitzplatzauswahl und -einstellung
5.1 Einstellung des Fahrzeugsitzes
Bitte informieren Sie sich grundsätzlich über die Verwendung
von Kinderrückhaltesystemen (A) im Betriebshandbuch Ihres
Fahrzeuges.
Falls der Einbau durch eine Kopfstütze behindert wird, muss diese in der obersten
Stellung verwendet oder abgenommen werden (Abb. 5).
Durch die bewegliche Rückenlehne (C) des Cruiserfix 3 ist gewährleistet,
dass diese an der Autositzrückenlehne anliegt. Positionieren Sie verstellbare
Rückenlehnen des Fahrzeugsitzes entsprechend.
5.2 Sitzplatz für den universalen Einbau
Das Kinderrückhaltesystem (A) Cruiserfix 3 kann in Fahrzeugen auf jedem Platz
eingebaut werden, der über ein 3-Punkt-Gurtsystem verfügt (Abb. 6).
Der Cruiserfix 3 kann ebenfalls auf rückwärts gerichteten Autositzen, die mit ei-
nem 3-Punkt-Gurtsystem ausgerüstet sind, benutzt werden (Abb. 6).
* Wenn der Fahrzeughersteller Kinderrückhaltesysteme auf dem Beifahrersitz
erlaubt, sollte dieser in die hinterste Stellung gebracht werden.
Wenn Sie den Cruiserx 3 universal (ohne k-x+) einbauen,
müssen die Konnektoren (E) eingefahren werden.
5.3 Sitzplatz für semi-universalen Einbau
Der semi-universale Einbau des Kinderrückhaltesystems (A) ist nur auf den Fahr-
zeugsitzplätzen möglich, die mit ISOFIX-Verankerungen ausgestattet sind. An
diesen ISOFIX-Verankerungspunkten kann der Cruiserfix 3 mit Hilfe der k-fix+
Konnektoren (E) fest mit der Fahrzeugstruktur verbunden werden.
!

9
DE
Das Kinderrückhaltesystem (A) Cruiserfix 3 kann in Fahrzeugen und auf Sitzplätzen
eingebaut werden die in der Typenliste aufgeführt sind.
Die Typenliste wird ständig aktualisiert, die aktuellste Version finden Sie unter
http://www.kiddy.de/vehicletypelist
Der Hersteller empfiehlt, wenn möglich, den semi-universalen Einbau des
Kinderrückhaltesystems (A) mit den k-fix+Konnektoren (E).
6 Semi-universaler Einbau ins Fahrzeug mit k-x+
Betätigen Sie den Entriegelungsgriff (R) vorn unter der Beinverlängerung (K)
(Abb 7; Ziff. 1). Die k-fix+Konnektoren (E) fahren nun automatisch hinten aus
dem Sitz (I) heraus.
Drehen Sie die Konnektoren (E) um 180°, sodass die Anschlussöffnungen zum
Fahrzeugsitz zeigen (Abb. 8).

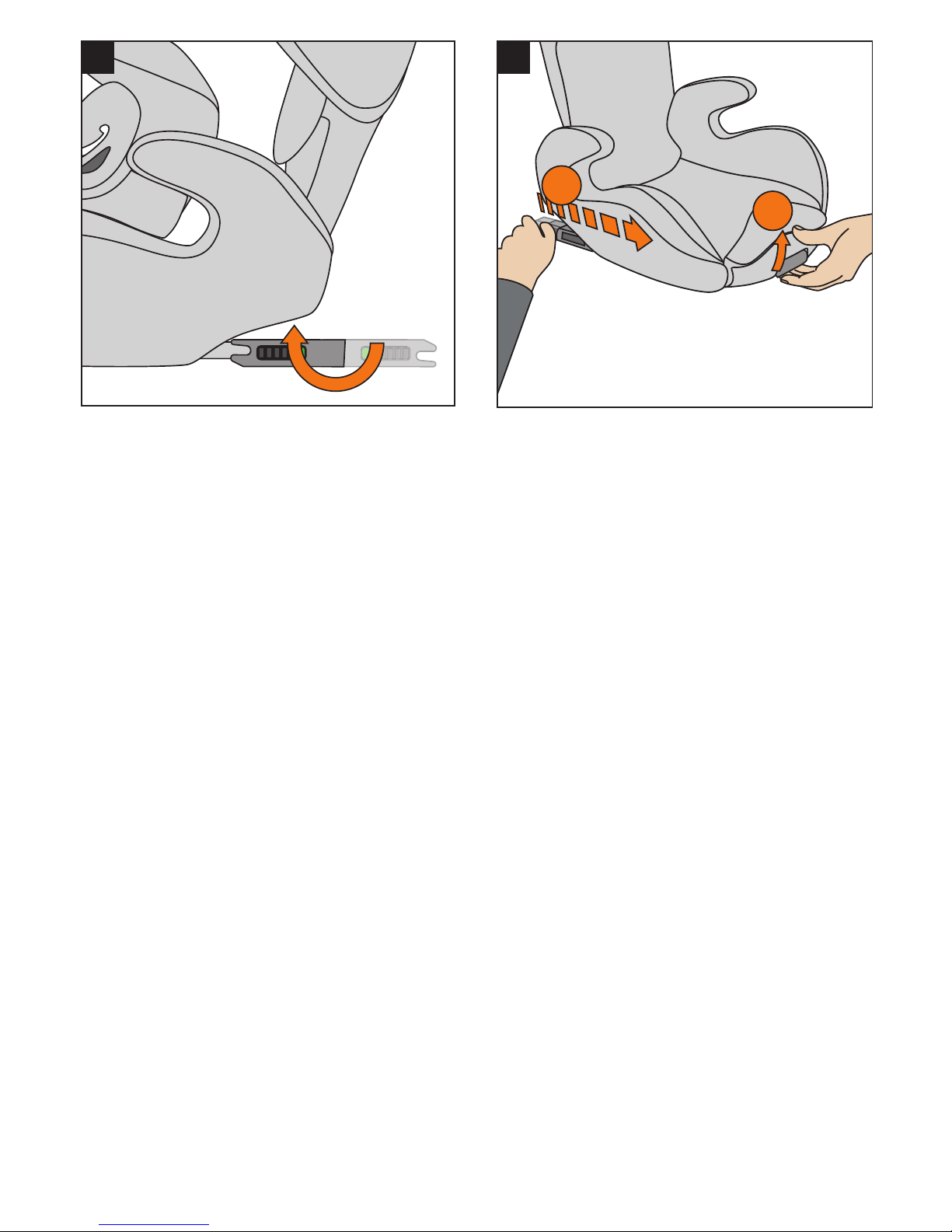

Prüfen Sie durch Schieben der beiden Entriegelungen (P) nach vorn, ob die
Konnektorhaken geöffnet sind (Abb. 9). Wenn die Verschlussanzeigen (N) nicht
“grün”melden, sind die Konnektorhaken geöffnet (Abb. 9).
Stellen Sie den Cruiserx 3 auf einen Fahrzeugsitzplatz der den
semi-universalen Einbau ermöglicht (Punkt 5.3) und stellen Sie
ggf. den Fahrzeugsitz entsprechend Punkt 5.1 ein.
Schieben Sie nun beide k-fix+Konnektoren (E) auf die Metallhalterungen (ISOFIX-
Verankerungspunkte) und drücken Sie fest dagegen, so dass die Konnektoren
(E) verriegeln (Abb. 10).
Die korrekte Verrastung wird Ihnen durch die “grüne” k-fix+Verschlussanzeige (N)
bestätigt (Abb. 11).
Prüfen Sie durch Ruckeln am Sitz (I), ob die k-x+Konnektoren
(E) geschlossen sind und überprüfen Sie am linken und rechten
k-x+Konnektor, ob die Verschlussanzeigen (N)“grün”melden!
!
!

10
DE
Als abschließenden Schritt der Montage müssen Sie das Kinderrückhaltesystem
(A) zur Fahrzeuglehne hin verschieben.
Halten Sie dazu den Entriegelungsknopf (R) gedrückt (Abb. 12; Ziff. 1) und schie-
ben Sie gleichzeitig den Sitz (I) in Richtung der Fahrzeuglehne (Abb. 12; Ziff. 2).
Stellen Sie nach dem Einbau des Kinderrückhaltesystems (A) mit k-fix+sicher,
dass der Kindersitz auf dem Autositz aufliegt und das Gurtschloss nicht verdeckt
ist. Dazu können Sie bei Bedarf den Sitz etwas nach Links oder Rechts verschieben.
Um Ihr Kind in dem mit k-fix+befestigten Sitz zu sichern, gehen Sie wie in Punkt
7 beschrieben vor.
7 Sichern des Kindes
semi-universal: Wenn Sie den Kindersitz mit k-fix+Befestigung
benutzen möchten, stellen Sie sicher, dass er wie in Punkt 6 beschrieben
im Fahrzeug befestigt ist!
universal: Wenn Sie den Kindersitz ohne k-fix+Befestigung benutzen
möchten, müssen Sie die k-fix+Konnektoren (E) drehen und in den
Sitz (I) hinein einfahren!
Positionieren Sie ihren KIDDY wie in Punkt 5.1 + 5.2, bzw. 5.1 + 5.3 beschrieben
auf dem Fahrzeugsitz.
Wenn Sie ihn semi-universal (mit k-fix+befestigt) benutzen möchten, folgen Sie
den Anweisungen aus Punkt 6.
Platzieren Sie Ihr Kind und vergewissern Sie sich, ob Ihr KIDDY entsprechend der
Körpergröße Ihres Kindes eingestellt ist (Punkt 4).
Um Ihr Kind mit dem fahrzeugeigenen 3-Punkt-Gurt zu sichern, gehen Sie
folgender Maßen vor:
!
!

11
DE
Ziehen Sie den Fahrzeuggurt heraus und legen Sie den Beckengurt unter beide
Armlehnen (D) des Sitzes (I) (Abb. 13). Achten Sie darauf, dass der Beckengurt so
tief wie möglich sitzt.
Nun verschließen Sie das Gurtschloss. Prüfen Sie, ob das Gurtschloss ordnungs-
gemäß verrastet ist (Abb. 13).
Straffen Sie den Beckengurt und legen Sie den Diagonalgurt auf der Gurt-
schlossseite unter die Armlehne (D) (Abb. 14).
Der Diagonalgurt muss nun in die Diagonalgurtführung (B) eingeführt werden.
Öffnen Sie hierzu den Haken (O) und legen Sie den Gurt in die Diagonalgurtfüh-
rung (B) ein. Achten Sie darauf, dass der Gurt sich nicht verdreht und sich durch
die Gurtführung bewegen kann (Abb. 15).
Bitte beachten Sie, dass die dem Gurtschloss gegenüber-
liegende Diagonalgurtführung (B) benutzt wird (Abb. 16).
Die Gurte dürfen nicht verdreht verlaufen und müssen eng am Körper Ihres Kindes
entlang laufen. Achten Sie ebenfalls auf die korrekte Lage des Gurtschlosses.
Straffen Sie nun das Gurtsystem (Abb. 16).
Überprüfen Sie den Gurtverlauf bei längeren Fahrten regelmäßig.
8 Öffnen der Diagonalgurtführung
Um den Diagonalgurt aus der Diagonalgurtführung (B) zu entnehmen, öffnen
Sie den Haken (O) und führen Sie den Gurt aus der Diagonalgurtführung (B)
nach vorne heraus (Abb. 17).
9 Ausbau des k-x+nach semi-universaler Benutzung
Betätigen Sie den Entriegelungsgriff (R) (Abb. 18; Ziff. 1) und ziehen Sie gleichzeitig
!

12
DE
den Sitz (I) von der Fahrzeuglehne weg (Abb. 18; Ziff. 2).
Öffnen Sie den linken und rechten k-fix+Konnektor (E) indem Sie die Entrie-
gelungen (P) nach vorn hin (über die “grüne” Verschlussanzeige (N) hinweg)
verschieben (Abb. 19).
Erst wenn beide Konnektoren (E) geöffnet sind, ist der Cruiserfix 3 von der Fahr-
zeugstruktur entkoppelt.
Als abschließenden Schritt müssen die k-fix+Konnektoren (E) in den Sitz (I)
eingefahren werden.
Drehen Sie hierfür die Konnektoren (E) zunächst zum Sitz hin (Abb. 20).
Betätigen Sie nun den Entriegelungsgriff (R) (Abb. 21; Ziff. 1) und schieben Sie die
Konnektoren (E) vollständig in den Sitz (I) hinein (Abb. 21; Ziff. 2). Die Konnektoren
müssen beim Hineinschieben korrekt in die entsprechenden Vertiefungen am
Sitz einfahren.
Lassen Sie nun den Entriegelungsgriff (R) los.
10 Abziehen und Aufziehen des Bezuges
Verwenden Sie Ihren KIDDY niemals ohne den Originalbezug.
Der Bezug ist Teil des Sicherheitskonzeptes.
10.1 Abziehen des Rückenlehnenbezuges
Der Rückenlehnenbezug besteht aus zwei Teilen. Der eine Teil umfasst die
Kopfstütze (G) und Rückenlehne, der andere die Schulterstützen (H).
Lösen Sie zunächst den Kopfstützenbezug vom Schulterstützenbezug. Öffnen
Sie nun die Klettverschlüsse an der Rückseite der Kopfstütze (G), lösen Sie den
Bezug vom Höhenverstellgriff (M) und nehmen Sie den Bezug ab.
!

13
DE
Öffnen Sie anschließend die Klettverschlüsse des Schulterstützenbezugs an der
Rückseite und nehmen Sie diesen von der Schulterstütze (H) ab.
10.2 Abziehen des Sitzbezuges
Öffnen Sie zunächst die Druckknöpfe an der Unter- und Rückseite des Sitzes (I)
sowie vorne an der Rückenlehne (C).
Lösen Sie nun die beiden Klettverschlüsse links und rechts unter dem Bezug
und ziehen Sie danach den Bezug nach oben ab.
10.3 Abziehen des Bezuges der Beinverlängerung
Ziehen Sie zunächst die Beinverlängerung (J) in die vorderste Position.
Lösen Sie zunächst den Bezug vom Haken an der Unterseite der Beinverlängerung (J).
Ziehen Sie nun vorsichtig den Bezug über den Rand der Beinverlängerung (J)
nach oben ab.
10.4 Aufziehen des Bezuges
Gehen Sie beim Aufziehen des Bezuges in umgekehrter Reihenfolge wie beim
Abziehen des Bezuges vor (siehe 10.1 – 10.3).
11 Pflegehinweise
11.1 Reinigung des Bezuges
Die Bezüge sind ein wesentlicher Bestandteil des Sicherheitskonzeptes. Verwenden
Sie daher nur die Originalbezüge vom Hersteller. Wenn Sie Ersatzbezüge benötigen,
können Sie diese beim Fachhändler bestellen.

14
DE
Der Bezug ist bei 30 °C im Schonwaschgang waschbar.
Er darf nicht geschleudert oder im Wäschetrockner
getrocknet werden.
Der Fangkörperbezug darf nicht abgezogen oder gewaschen werden!
11.2 Reinigung der Kunststoffteile
Die Kunststoffteile können mit einem milden Reiniger oder mit einem feuchten
Tuch gereinigt werden. Verwenden Sie auf keinen Fall scharfe Reinigungsmittel
(z.B. Lösungsmittel).
12 Verhalten nach einem Unfall
Nach einem Unfall, bei dem die Geschwindigkeit größer als 10 km/h ist, muss
das Kinderrückhaltesystem unbedingt vom Hersteller auf eventuelle Beschädi-
gungen hin überprüft und kann gegebenenfalls kostenlos ausgetauscht werden.
13 Garantie
Für Ihren KIDDY leisten wir eine Garantie für Fabrikations- oder Materialfehler von
2 Jahren. Die Garantiezeit beginnt am Tage des Kaufes.
Grundlage der Reklamation ist der Kaufbeleg des Erstkäufers. Die Garantieleistung
beschränkt sich auf die Kinderrückhaltesysteme, die sachgemäß behandelt wur-
den und in sauberem und ordentlichem Zustand sowie sicher verpackt zurück-
gesandt werden.
Die Garantie erstreckt sich nicht auf:
- natürliche Abnutzungserscheinungen und Schäden durch über-
mäßige Beanspruchung
- Schäden durch ungeeignete oder unsachgemäße Verwendung
Stoffe: Alle unsere Stoffe erfüllen hohe Anforderungen in Bezug auf Farb-
beständigkeit gegen UV-Strahlung. Dennoch bleichen alle Stoffe aus, wenn
sie der UV-Bestrahlung ausgesetzt sind. Hierbei handelt es sich um keinen
